维修电工技师试题1

电工（技师）考试试卷及答案1、【单选题】10KV少油断路器安装地点的短路容量大于断路器额定断流容量的80%时，应该执行下列哪一条()。

（A ）A、动作3次而检修B、动作4次而检修C、动作5次而检修D、动作6次而检修2、【单选题】35KV电压互感器大修时耐压试验电压标准为。

（C ）A、38B、50C、85D、953、【单选题】35KV隔离开关大修后，交流耐压试验电压标准为KV。

（D ）A、24B、32C、55D、954、【单选题】6KV油浸式电压互感器大修后，交流耐压试验电压标准为()。

（B ）A、22KVB、28KVD、50KV5、【单选题】DH型两侧电源重合闸装置是把同步检查继电器DT-13串入重合闸的()。

（C ）A、信号回路B、跳闸回路C、起动回路D、合闸回路6、【单选题】PLC数据交换指令的助记符是。

（D ）A、CMPB、BCDC、MOVD、XCH7、【单选题】SPWM就是产生一系列宽度正比于的等高不等宽的矩形脉冲序列。

（A ）A、正弦波B、三角波C、锯齿波D、光波8、【单选题】一条跳转指令中若执行条件使用，则称为无条件跳转。

（C ）A、S10C、M8000D、M80139、【单选题】三相半波可控整流电路的移相范围是多少()。

（B ）A、180°B、150°C、120°D、90°10、【单选题】三相变压器的联结组标号Dy11表示二次侧绕组的电压相量超前对应的一次侧绕组电压相量。

（ B ）A、60°B、30°C、330°D、110°11、【单选题】下列不属于TTL与非门电路特点的是()。

（A ）A、开关速度较低B、抗干扰能力较强C、输出幅度大D、带负载能力较强12、【单选题】下列不是同步电动机的起动方法。

（B ）A、辅助电动机起动方法B、辅助电容起动方法C、调频起动法D、异步起动法13、【单选题】下列关于汽轮发电机的特点，错误的是()。

维修电工技师试题（含答案）维修电工技师试题（1）维修电工技师试题.选择题：1．示波器上观察到的波形，是由（B ）完成的。

A、灯丝电压B、偏转系统C、加速极电压D、聚焦极电压2．热继电器的热元件整定电流IFRN＝（A ）IMN。

A、0．95～1.05B、1～2C、0.8～D、1～3．牵引机械（如电车、机械车、电瓶车），及大型轧钢机中，一般都采用直流电动机而不是异步电动机，原因是异步电动机的（B ）。

A、功率因素低B、调速性能很差C、起动转矩较小D、起动电流太大4．标准式直线感应同步器在实际中用得最广泛，其每块长度为（D ）。

A、100mmB、1cmC、1mD、250mm5．测温仪的主机部分由A/D转换器、（B ）系列单片机最小系统及人机对话通道组成。

A、Z80B、MCS－51C、32位D、16位6．重复接地的作用是降低漏电设备外壳的对地电压，减轻（C ）断线时的危险。

A、地线B、相线C、零线D、设备7．无需区分表笔极性，就能测量直流电量的仪表是（B ）。

A、磁电系B、电磁系C、静电系D、电动系8．维修电工在操作中，特别要注意（B ）问题。

A、戴好安全防护用品B、安全事故的防范C、带电作业D、安全文明生产行为9．热电偶输出的（B ），是从零逐渐上升到相应的温度后，不再上升而呈平台值。

A、电阻值B、热电势C、电压值D、阻抗值10．（D ）会有规律地控制逆变器中主开关的通断，从而获得任意频率的三相输出。

A、斩波器B、变频器C、变频器中的控制电路D、变频器中的逆变器11．在检修或更换主电路电流表时，维修电工将电流互感器二次回路（B ），即可拆下电流表。

A、断开B、短路C、不用处理D、切断熔断器12．用晶体管图示仪测量三极管时，调节（C ）可以改变特性曲线族之间的间距。

A、阶梯选择B、功耗电阻C、集电极－基极电流/电位D、峰值范围13．在过滤变压器油时，应先检查滤油机完好，并（B ），滤油现场严禁烟火。

A、接好电源B、接好地线C、做好绝缘防护D、断电操作14．电气控制电路设计应最大限度地满足（D ）的需要。

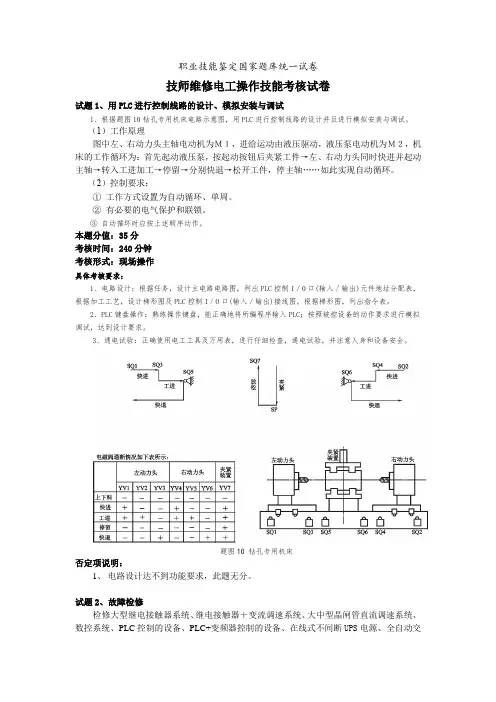

职业技能鉴定国家题库统一试卷技师维修电工操作技能考核试卷试题1、用PLC进行控制线路的设计、模拟安装与调试1、根据题图10钻孔专用机床电路示意图，用PLC进行控制线路的设计并且进行模拟安装与调试。

（1）工作原理图中左、右动力头主轴电动机为Ｍ１，进给运动由液压驱动，液压泵电动机为Ｍ２，机床的工作循环为：首先起动液压泵，按起动按钮后夹紧工件→左、右动力头同时快进并起动主轴→转入工进加工→停留→分别快退→松开工件，停主轴……如此实现自动循环。

（2）控制要求：①工作方式设置为自动循环、单周。

②有必要的电气保护和联锁。

③自动循环时应按上述顺序动作。

本题分值：35分考核时间：240分钟考核形式：现场操作具体考核要求：1、电路设计：根据任务，设计主电路电路图，列出PLC控制I／0口(输入／输出)元件地址分配表，根据加工工艺，设计梯形图及PLC控制I／O口(输入／输出)接线图，根据梯形图，列出指令表。

2、PLC键盘操作：熟练操作键盘，能正确地将所编程序输入PLC；按照被控设备的动作要求进行模拟调试，达到设计要求。

3、通电试验：正确使用电工工具及万用表，进行仔细检查，通电试验，并注意人身和设备安全。

题图10 钻孔专用机床否定项说明：1、电路设计达不到功能要求，此题无分。

试题2、故障检修检修大型继电接触器系统、继电接触器＋变流调速系统、大中型晶闸管直流调速系统、数控系统、PLC控制的设备、PLC+变频器控制的设备、在线式不间断UPS电源、全自动交流稳压电源等复杂机械设备中的一种设备的电气线路故障（抽签确定其中一种设备）。

在电气线路设隐蔽故障2处,考生向考评员询问故障现象时，故障现象可以告诉考生，考生必须单独排除故障，故障设置参考如下所示。

故障设置参考表考核时间：60分钟考核形式：现场操作考核方法：抽考具体考核要求：1．调查研究：对每个故障现象进行调查研究。

2．故障分析：在电气控制线路上分析故障可能的原因，思路正确并确定故障发生的范围。

维修电工技师考试试题及答案第一部分：选择题（共60题，每题2分，共120分）1. 下列哪个元器件主要用于调节电流？A. 电感器B. 电容器C. 电阻器D. 变压器答案：C2. 关于交流电路，以下哪个陈述是正确的？A. 电流和电压始终保持同相B. 电流和电压可以呈反相C. 交流电流只有正半周期D. 交流电压只有负半周期答案：B3. 在电气事故中，触及带电线缆会导致什么后果？A. 电流过大，可能引起人身伤害B. 不会造成任何危害C. 会导致电源过载D. 可能导致电力系统短路答案：A4. 以下哪个元器件主要用于将交流电转换为直流电？A. 变压器B. 整流器C. 电感器D. 电容器答案：B5. 下列哪个电器是禁止在浴室中使用的？A. 电风扇B. 恒温器C. 厨房灯D. 电吹风答案：D......第二部分：填空题（共20题，每题5分，共100分）请在下列句子的横线上填写正确的答案：1. 电机的基本构成是__________、定子、端盖和支承部分。

2. 在电路中，电源的正极名称是__________，负极名称是__________。

3. 绝缘电阻测试仪可以用来测量电气设备的__________。

4. 电化学反应中产生电流和化学能量转化为电能称为__________。

5. 电流的单位是__________，电压的单位是__________，功率的单位是__________。

答案：1. 转子2. 正极，负极3. 绝缘状况4. 电池5. 安培，伏特，瓦特......第三部分：实践题（共4题，每题20分，共80分）1. 请示范正确的紧急停机程序，并解释为什么在某些情况下需要紧急停机。

答案：紧急停机程序示范：首先，按下设备的紧急停机按钮；其次，将设备的电源开关关闭；最后，在确认设备已完全停止运行后，进行进一步检查和维修。

紧急停机是为了防止电气事故的发生，并保护操作人员的生命安全以及设备的完整性。

2. 请列举三种常见的电气事故，并提出预防措施。

电工技师试题及答案一、单选题1. 以下哪个不是电工常用的测量工具？A. 万用表B. 钳形电流表C. 绝缘电阻表D. 电压表答案：D2. 电路中，电阻的单位是：A. 欧姆（Ω）B. 伏特（V）C. 安培（A）D. 瓦特（W）答案：A3. 以下哪个不是电气安全的基本要求？A. 断电操作B. 佩戴绝缘手套C. 使用湿布擦拭电器D. 遵守操作规程答案：C4. 电容器的单位是：A. 法拉（F）B. 欧姆（Ω）C. 伏特（V）D. 安培（A）答案：A5. 以下哪个是三相交流电的特点？A. 电压和电流方向不变B. 电压和电流方向周期性变化C. 只有电压变化，电流恒定D. 只有电流变化，电压恒定答案：B二、判断题1. 所有电气设备在维修前必须进行断电操作。

（对）2. 电工在进行高压作业时可以不佩戴绝缘手套。

（错）3. 电气火灾时，应立即用水扑灭。

（错）4. 电流通过导体时，导体发热是正常现象。

（对）5. 所有电气设备都应定期进行绝缘电阻测试。

（对）三、简答题1. 简述三相四线制供电系统的特点。

答：三相四线制供电系统由三根相线和一根中性线组成，可以提供两种电压等级，即线电压（相线之间的电压）和相电压（相线与中性线之间的电压）。

这种供电方式适用于工业和民用场合，能够满足不同电压等级的用电需求。

2. 什么是接地保护？其作用是什么？答：接地保护是指将电气设备的金属外壳或框架与接地体连接，当设备发生故障时，可以迅速将故障电流导向大地，从而保护人身安全和设备安全。

其作用是防止电气设备因绝缘损坏而带电，避免触电事故和设备损坏。

四、计算题1. 已知一个电阻为100Ω，通过它的电流为2A，求其两端的电压。

答：根据欧姆定律，电压U=IR，所以U=100Ω×2A=200V。

2. 一个电容器的电容为4.7μF，工作电压为50V，求其储存的能量。

答：电容器储存的能量E=0.5×C×V²，其中C是电容，V是电压。

维修电工（技师）考试题+答案一、单选题（共40题，每题1分，共40分）1、三相异步电动机进行烘干后，待其机壳温度下降至( )时才能浸漆A、400～500B、500～600C、700～900D、600～700正确答案：D2、差模输入信号是两个输入信号的( )。

A、和B、差C、比值D、平均值正确答案：B3、调整压缩机润滑油油温可以通过控制油冷却器的( )来调节。

A、蒸汽量B、水量C、气量D、油量正确答案：B4、在示波器面板上的“聚焦”和“辅助聚焦”旋钮就是用来调节( )的电位器，可使焦点正好落在荧光屏上。

A、栅极上电压B、第二阳极上电压C、两个阳极间电压D、第一阳极上电压正确答案：C5、传感器的输出信号可以是( )。

A、电压信号B、电流信号C、模拟信号D、以上三种都对正确答案：D6、影响蓄电池寿命的重要因素是环境温度，一般电池生产厂家要求的最佳环境温度是在( )之间。

A、25－45℃B、10－20℃C、20－25℃D、0－10℃正确答案：C7、当同步电动机在额定电压下带额定负载运行时，调节励磁电流大小，可改变( )。

A、输入电动机的无功功率B、电动机输出转矩C、输入电动机有功功率D、同步电动机的转速正确答案：D8、高压电动机过负荷保护，其保护接线方式应采用( )。

A、三角形接线或星形接线B、两相差接C、两相不完全星形连接或两相差接D、两相不完全星形连接正确答案：C9、变压器试验的油样化验：耐压、杂质等性能指标每( )进行一次，变压器长期满负荷或超负荷运行者可缩短周期。

A、三年B、五年C、一年D、半年正确答案：A10、因特网的英文代号是( )。

A、LANB、ADSLC、PDSD、Internet正确答案：D11、为保证供电的连续性，运行中油浸式变压器发生( )时不必立即停止运行。

A、严重漏油B、温度急剧上升C、轻气体保护信号D、着火正确答案：C12、母线不完全差动保护一般由( )保护装置构成。

A、三段式电流B、差动过电流C、两段式电流D、差动电流速断正确答案：C13、新设备在投入运行前检查产品有无缺陷，运输中有无损坏等。

职业技能鉴定国家题库维修电工技师理论知识试卷（1）注意事项1.考试时间: 120min。

2.一、填空题(第1～20题。

请将正确答案填入题内空白处。

每题1分, 共20分。

)1. 劳动的双重含义决定了从业人员全新的劳动态度和_职业道德观。

2. 职业道德的内容包括: 职业道德意识、职业道德行为规范和职业守则等。

3. 奉献社会是职业道德中的最高境界, 同时也是做人的最高境界。

4. 采用YY/△接法的三相变极双速电动机变极调速时, 调速前后电动机的输出功率电池基本不变。

5．使用直流双臂电桥测量电阻时, 动作要迅速, 以免电池耗电量过大。

6. 熔断器的选用首先应确定熔体的额定电流, 再根据被保护电路的性质选择熔断器的类型。

7．变频器的逆变器是利用功率器件, 有规律地控制逆变器中主开关的通断, 从而得到任意频率的三相交流电输出。

8. 在齿轮传动中, _传动比_稳定往往是对传动的一个基本要求。

9. 测绘电气主线路图时, 首先应从电源引下端向下查。

10. 不可控电力电子器件, 它具有整流的作用而无可控的功能。

11. 半可控器件通常为三端器件, 它能在控制信号的作用下导通, 但不能__被控关断__。

12．晶闸管中频感应加热电源, 随着科学技术的发展必将被__IGBT______感应加热电源所取代。

13. 新型的高性能高压变频调速装置的主电路的开关器件使用___IGBT_____, 实现PWM 技术更方便。

14. 机电一体化是多学科领域综合交叉的___技术密集性_____系统工程。

15．电气设计基本完成后, 应反复全面地检查, 并进一步完善设计的电气控制电路。

16. ISO9000族标准包括质量术语标准、质量技术标准及ISO9000_系列标准。

17. 制定ISO14000系列标准的直接原因是环境的_日益恶化__。

18. 维修电工班组主要是为生产服务的, 活动课题一般都需要围绕提高__产品质量___、保证设备正常运转而提出。

维修电工高级技师考试题库（一）附答案一、填空题（请将正确答案填在横线空白处）1．COMPUTERIZED NUMERICAL CONTROL是一种（计算机数控）统简称CNC。

2．SINUMERJK820S系统是（步进电动机）控制系统，专为经济型数控机床设计的。

3．配电网络三相电压不平衡会使变频器的输入电压和电流波形发生（畸变）。

4．为了提高抗干扰能力，交流电源地线与（信号地线）不能共用。

5．电场屏蔽解决分布电容问题，（屏蔽）地线接大地。

6．电子测量装置的静电屏蔽罩必须与被屏蔽电路的零信号（电位公共线）相接。

7．控制系统大多数具备自动控制、（自动诊断）、自动信息处理、自动修正、自动检测等功能。

8．机电一体化产品控制系统大多数都具备自动控制、自动诊断、自动信息处理、自动修正、（自动检测）等功能。

9．机电一体化包含了机械技术、计算机与信息处理技术、系统技术、（自动控制）技术、传感与检测技术、伺服与传动技术。

10．电气控制原理图设计按主回路－控制回路－（联锁与保护）－总体检查的顺序进行。

11．经济型数控机床的改造主要用于中、小型（车床）和铣床的数控改造。

12．SIN840C可以实现（ 3D ）差补。

13.CBS(中央服务单元)是CENTER SERVICE BOARD的缩写。

14．SIN840C控制系统由数控单元主体、主轴和（伺服单元）。

15．机床操作面板上主要有4种加工操作方法，即JOG手动、TEACHIN示教、MDA（手动输入数据自动运行）和AUTOMATIC自动。

16．在自动控制系统中，（输出量）能够以一定准确度跟随输入量的变化而变化的系统称为伺服系统。

17．反相比例放大器有两个输入端，一个是（反相输入）端，表示输入与输出是反相的，另一个是同相端，表示输入信号与输出信号是同相的。

18．精益生产具有在生产过程中将上道工程推动下道工程生产的模式变为（下道工序要求上道工序生产模式）特点。

19．（指导操作训练）是培养提高学员独立操作技能极为重要的方式和手段。

维修电工高级技师试题一、选择题水泥杆埋入地下的深度, 一般为杆长的1/6最低不得少于（B）m。

13. A.1 B、1.5 C、214.电缆埋入非农田地下的深度不应小于（B)m.15. A.0.6 C.0.7 B.0.8 D.116.电缆管的内径不应小于电缆外径的(A)。

17. A.1.5倍 B.2倍 C.3倍18.电缆管的排水坡度不应小于（A)。

19. A.0.1% B.0.5% C.1%20.变压器停电退出运行, 首先应（A)。

21. A.断开各负荷 B、断开高压侧开关 C、断开低压侧开关22.新装和大修后的低压线路和设备的绝缘电阻不应小于（C）。

23. A.0.1MΩ B.0.3MΩ C.0.5MΩ24.当空气中的相对湿度较大时, 会使绝缘电阻（C）。

25. A.上升 B.略上升 C.下降26.在正常情况下, 绝缘材料也会逐渐因(B)而降低绝缘性。

27. A.磨损 B.老化 C.腐蚀28.目前, 大容量的整流组件一般都采用（A）材料制造。

29. A.硅 B.砷 C.锗30.电工操作前, 必须检查工具、测量仪器和绝缘用具是否灵敏可靠, 应（A）失灵的测量仪表和绝缘不良的工具。

31. A、禁止使用 B、谨慎使用 C、视工作急需, 暂时使用。

32.能耗制动的主要缺点是（C）。

33. A.消耗直流电能 B.制动设备复杂 C.低速的制动转矩小34.电动机过载保护的自锁控制线路中, 必须接有（B）。

35.A.熔断器 B.热继电器 C.时间继电器36.如果二极管的正反向电阻都很大, 则该二极管（C)。

37. A.正常 B、已被击穿 C、内部断路38. B级绝缘材料的极限工作温度为（C）。

39. A.90℃ B.105℃ C.130℃40.在低压架空线路中, 导体的排列一般多采用(B)。

A.正三角形排列B.水平排列C.垂直排列单相或两相供电, 零线截面（B)。

A.是相线的1/2B.与相线相同C.是相线的1/317.母线加工后, 截面的减小值对于铜母线不应超过原截面的（B）, 铝母线不应超过原截面的（D）。

技师电工类试题及答案一、单选题1. 电工在进行电气设备检修时，首先应该做的是：A. 立即开始检修B. 断开电源并进行验电C. 通知相关人员D. 检查工具是否齐全答案：B2. 以下哪个不是电工安全操作规程中的“三不伤害”原则？A. 不伤害自己B. 不伤害他人C. 不被他人伤害D. 不伤害设备答案：D3. 电工在高空作业时，以下哪个措施是不必要的？A. 佩戴安全带B. 使用绝缘工具C. 确保工作平台稳固D. 佩戴防护眼镜答案：B4. 以下哪种情况下，电工不应进行带电作业？A. 当设备处于运行状态B. 当设备处于停机状态C. 当设备处于检修状态D. 当设备处于备用状态答案：A5. 电工在进行电气设备故障诊断时，通常首先应该：A. 直接更换故障部件B. 进行外观检查C. 测量电压和电流D. 询问设备操作人员答案：B二、多选题6. 电工在进行电气设备检修时，需要遵守的安全措施包括：A. 断开电源B. 悬挂警示牌C. 使用合适的工具D. 穿戴个人防护装备答案：A, B, C, D7. 以下哪些是电工在进行电气作业时应穿戴的个人防护装备？A. 安全帽B. 绝缘手套C. 绝缘鞋D. 防护眼镜答案：A, B, C, D8. 电工在进行电气设备安装时，需要考虑的因素包括：A. 设备的额定电压B. 设备的额定电流C. 设备的安装位置D. 设备的接地要求答案：A, B, C, D三、判断题9. 电工在进行电气作业时，可以不使用绝缘工具。

（）答案：错误10. 电工在进行电气设备检修时，可以不进行验电操作。

（）答案：错误四、简答题11. 简述电工在进行电气设备检修时，应遵循的步骤。

答案：电工在进行电气设备检修时，应遵循以下步骤：首先，断开电源并进行验电，确保设备处于无电状态；其次，悬挂警示牌，防止他人误操作；然后，进行外观检查，查找可能的故障点；接着，使用适当的测量工具进行故障诊断；最后，根据故障情况，进行修复或更换部件，并在完成后进行测试，确保设备恢复正常运行。

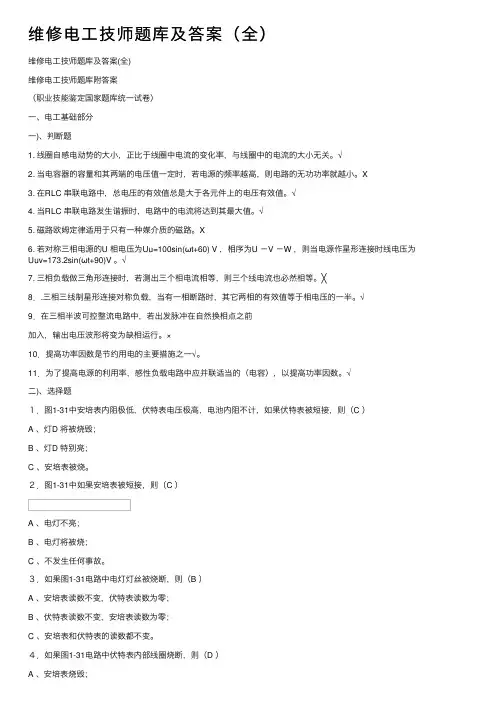

维修电⼯技师题库及答案（全）维修电⼯技师题库及答案(全)维修电⼯技师题库附答案（职业技能鉴定国家题库统⼀试卷）⼀、电⼯基础部分⼀)、判断题1. 线圈⾃感电动势的⼤⼩，正⽐于线圈中电流的变化率，与线圈中的电流的⼤⼩⽆关。

√2. 当电容器的容量和其两端的电压值⼀定时，若电源的频率越⾼，则电路的⽆功功率就越⼩。

X3. 在RLC 串联电路中，总电压的有效值总是⼤于各元件上的电压有效值。

√4. 当RLC 串联电路发⽣谐振时，电路中的电流将达到其最⼤值。

√5. 磁路欧姆定律适⽤于只有⼀种媒介质的磁路。

X6. 若对称三相电源的U 相电压为Uu=100sin(ωt+60) V ，相序为U －V －W ，则当电源作星形连接时线电压为Uuv=173.2sin(ωt+90)V 。

√7. 三相负载做三⾓形连接时，若测出三个相电流相等，则三个线电流也必然相等。

╳8．.三相三线制星形连接对称负载，当有⼀相断路时，其它两相的有效值等于相电压的⼀半。

√9．在三相半波可控整流电路中，若出发脉冲在⾃然换相点之前加⼊，输出电压波形将变为缺相运⾏。

×10．提⾼功率因数是节约⽤电的主要措施之⼀√。

11．为了提⾼电源的利⽤率，感性负载电路中应并联适当的（电容），以提⾼功率因数。

√⼆)、选择题１．图1-31中安培表内阻极低，伏特表电压极⾼，电池内阻不计，如果伏特表被短接，则（C ）A 、灯D 将被烧毁；B 、灯D 特别亮；C 、安培表被烧。

２．图1-31中如果安培表被短接，则（C ）A 、电灯不亮；B 、电灯将被烧；C 、不发⽣任何事故。

３．如果图1-31电路中电灯灯丝被烧断，则（B ）A 、安培表读数不变，伏特表读数为零；B 、伏特表读数不变，安培表读数为零；C 、安培表和伏特表的读数都不变。

４．如果图1-31电路中伏特表内部线圈烧断，则（D ）A 、安培表烧毁；B 、电灯不亮；C 、电灯特别亮；D 、以上情况都不发⽣。

５．中性线的作⽤就在于使星形连接的不对称负载的（B ）保持对称。

维修电工技师专业知识试题库及答案一、填空题1. 感应电流所产生的磁通总是要阻碍原磁通的变化;2. 感生电动势的方向可根据楞次定律来确定;3. 感生电动势的大小根据法拉第电磁感应定律来确定;4. 稳压管工作在反向击穿的情况下,管子两端才能保持稳定电压;5. 在串联稳压电路中,如果输入电压上升,调整管压降跟着上升,才能保证输出电压不变;6. 三相半波可控整流电路各相触发脉冲相位差是1200;7. 三相半波可控整流电路各相触发脉冲不能在自然换相点之前加入;8. 在三相半控桥式整流电路中,当控制角超过600时,电压波形将由连续变为断续;9. 同步电动机和异步电动机相比,区别是它的转速恒定不变;和负载大小没有关系;10. 在大接地电流系统中,当线路发生单相接地时,零序保护动作于跳闸;11. 瓦斯保护是根据变压器内部故障时会产生出气体这一特点设置的;12. 变压器差动保护比较的是各侧电流的向量和;13. 自动重合闸装置动作后应能自动复位,准备下次动作;14. 短路电流周期分量,是由欧姆定律决定的;15. 电流速断保护能保护线路全长,过电流不能保护线路全长；16. 当RLC 串联电路发生谐振时,电路中的电流将达到其最大值。

17. 若对称三相电源的U 想电压为,)60sin(1000V t u U +=ω相序为U-V-W ，则当电源作星形联结时线电压V t u U V )90sin(2.1730+=ω。

18. 三相桥式全控整流大电感负载电路工作于整流状态时，其触发延迟角α的最大移相范围为0090~0。

19. 若加到晶闸管两端电压的上升率过大，就可能造成晶闸管误导通。

20. 在常见的国产晶闸管中频电源中，逆变器晶闸管大多采用负载谐振式的换相方式。

21.他励直流发电机的外特性，是指发电机接上负载后，在保持励磁电流不变的情况下，负载端电压随负载电流变化的规律。

22.双速三相异步电动机调速时，，将定子绕组由原来的Δ联结改接成YY联结，可使电动机的极对数减少一半，使转速增加一倍。

技师考试题库维修电工1. 电工基础知识- 什么是电流的三种基本形式？- 电阻、电压和电流之间的关系如何用欧姆定律表示？ - 简述功率、电流和电压之间的关系。

2. 电工工具与设备使用- 列举常用的电工工具及其用途。

- 描述如何安全使用万用表测量电压、电流和电阻。

- 说明如何使用电烙铁进行焊接操作。

3. 电路的连接与故障诊断- 简述串联电路和并联电路的特点。

- 描述如何使用电压表和电流表诊断电路故障。

- 说明在电路中使用保险丝的作用及其选择原则。

4. 电机与变压器的维修- 描述三相异步电动机的工作原理。

- 说明变压器的工作原理及其在电力系统中的作用。

- 列举常见的电机故障及其可能的原因。

5. 电气安全与防护- 简述电气安全的重要性和基本安全措施。

- 描述在进行电工操作时应遵守的安全规程。

- 说明触电事故的预防方法和急救措施。

6. 电子元件识别与检测- 列举常见的电子元件及其功能。

- 描述如何使用万用表检测电子元件的好坏。

- 说明电阻、电容和电感的识别方法和检测技巧。

7. PLC与自动化控制- 简述PLC（可编程逻辑控制器）的基本概念和工作原理。

- 描述自动化控制系统的组成和工作流程。

- 说明PLC编程的基本步骤和常见指令。

8. 电气图纸阅读与分析- 描述电气图纸的基本组成和阅读方法。

- 说明如何根据电气图纸进行电路的安装和调试。

- 列举常见的电气符号及其含义。

9. 电力系统与配电- 简述电力系统的组成和功能。

- 描述配电系统的设计原则和要求。

- 说明如何进行电力系统的维护和故障处理。

10. 电工实操技能- 描述如何进行电缆的敷设和连接。

- 说明如何进行电气设备的安装和调试。

- 列举电工实操中常见的问题及其解决方法。

请注意，以上内容仅为题库示例，实际考试内容可能会有所不同。

考生应根据具体的考试大纲和要求进行复习。

维修电工技师试题（电子技术应会）答案维修电工技师试题（电子技术应会）-答案维修电工（技术员）实操试题答题卷（电子技术）上海职业培训（内部资料）目录一一.1.1：组合逻辑控制移位寄存器（一）p2二1.1.2：组合逻辑控制移位寄存器（二）p4三1.1.3：电平检测器控制扭环形计数器1p6四1.1.4：电平检测控制扭环形计数器2五1.2.1：bcd码加法计数器p10六1.2.2：bcd码减法计数器p12七1.2.3：脉冲顺序控制器1八1.2.4：脉冲顺序控制器2p15九1.2.5：定时计数电路1十1.2.6：定时计数电路2十一1.2.7：四人抢答电路十二1.3.1：测量直流电压的电路十三1.3.2：a/d转换电路十四1.4.1：四种音符电路十五1.4.2：二路不同信号选择电路评分细则表一p8p14p17p19p21p23p26p28p30p331.1.1：组合逻辑控制移位寄存器（一）1）图中所示的振荡电路是由555集成电路组成的多谐振荡器。

元件参数R1为220K，R2为10K，电容为1μf。

使其频率为6Hz，设计电路，绘制电路图，列出计算公式，确定元件参数。

22）使用与非门设计控制逻辑电路，当输入的四位二进制数DCBA小于或等于6时，移位寄存器向左移位；当输入的四位二进制数DCBA大于6时，移位寄存器向右移位。

要求列出设计过程并绘制其电路图。

(2)、通电调试运行：1）向考官证明电路满足测试要求2）把振荡频率提高100倍，用双踪示波器实测555集成电路组成的多谐振荡器q端的输出波形，记录波形并在波形图上标出周期及幅值.3）将移位寄存器连接到右移的扭环计数器中，用双道示波器观察并绘制40194集成块CP脉冲输出Q0和Q1变化的时序图。

31.1.2：组合逻辑控制移位寄存器（II）1）图示振荡电路是一个由555集成电路组成的多谐振荡器，要求元器件参数电容c1为1μf、r2为10kω、电阻r1为158.6kω，使其频率为8hz，设计该电路，画出其电路图，并列出计算公式确定元器件参数。

第十二章维修电工技师试题库第一节维修电工技师复习试题一第一题填空题1．为了提高电源的利用率，感性负载电路中应并联适当的，以提高功率因数。

2. 肖特基二极管与普通整流二极管相比，反向恢复时间，工作频率高。

3. 不可控的两端器件，它具有的作用，但无可控功能。

4. 肖特基二极管的短，故开关损耗远小于普通二极管。

5. 国产集成电路中系列和品种的型号命名，由、部分组成。

6. 肖特基二极管的耐压较低，反向漏电流较大，较差。

7. 由运算放大器组成的积分器电路，在性能上像是。

8. 多谐振荡器，又称为电路。

9. 运算放大器基本上是由高输入阻抗放大器、高增益电压放大器和低阻抗输出器组成的。

10.采用“555精密定时器”，能够构成一种使输出的波形有的单稳多谐振荡器。

11．逻辑代数表达式中，是唯一的。

12. 二进制数1110转换成十进制数是。

13. 实践证明，低频电流对人体的伤害比高频电流。

14. 测量1Ω以下的电阻应选用直流。

15. 操作晶体管特性图示仪时，应特别注意功耗电压的阶梯选择及选择开关。

16. 示波器中水平扫描信号发生器产生的是。

17. 现在数字万用表一般都采用显示器。

18. 热继电器的热元件整定电流I FRN= I MN。

19. 在选用组合开关启动、停止7KW以下的电动机时，开关额定电流应等于倍的电动机额定电流。

20. 单相整流变压器的容量可按公式来计算。

21. 在维修直流电动机时，要对绕组间进行耐压试验，其试验电压采用的是电。

22. 若电动机低于额定转速运行，应采用调速。

23. 旋转变压器是一种输出电压随着转子变化而变化的信号元件。

24. 步进电动机工作时，每输入一个，电动机就转过一个角度或前进一步。

25. 在整定B2010型刨床速度调节器的比例放大倍数时，必须以测速发电机稳定为前提。

26. 对照电气安装接线图和电气控制原理图进行电气测绘的过程中，在了解连线之间的关系后，要把所有电器的分布和画出来。

27. 电气控制电路设计，应最大限度地满足的要求。

维修电工技师理论知识试题一、单项选择题1、职业道德 A ,起着增强企业凝聚力的作用;A、协调员工之间的关系B、增加职工福利C、为员工创造发展空间D、调节企业与社会的关系2、企业生产经营活动中,促进员工之间团结合作的措施是 B ;A、互利互惠,平均分配B、加强交流,平等对话C、只要合作,不要竞争D、人心叵测,谨慎行事3、电机变压器中铁磁材料不具有的性能是 D ;A、剩磁性B、高导磁性C、磁饱和性D、永磁性4、漏电保护器在一般情况下的动作电流不超过 A mA,动作时间不超过;A、30B、60C、5D、155、数据选择器的接线端由若干数据数据输入端、 A 和一路数据输出端组成;A、地址输入端B、控制输入端C、脉冲输入端D、开关输入端6、D/A转换器主要技术指标有分辨率、转换精度和 B ;A、转换方式B、转换时间C、转换极性D、转换电压7、晶体管整流装置通过三项 C 的不同连接方式所需相位的同步电压;A、脉冲变压器B、同步变压器C、整流变压器D、异步变压器8、一条跳转指令中若执行条件条件使用 C ,则称为无条件跳转;A、S10B、S20C、M8000D、M81039、PLC数据变换传送指令的助记符是 C ;A、CMPB、BCDC、MOVD、XCH10、FX系列PLC的四则逻辑运算指令有逻辑与、逻辑或和 C ;2NA、逻辑与非B、逻辑或非C、逻辑异或D、逻辑非11、PLC模拟量输入模块使用时需要设置通道选择、转换速度、 C 等参数;A、放大倍数B、触发方式C、平均值与最大值D、偏移量与增益值12、FX-2DA模块接线时用扩展电缆连接到主单元,且注意：输出电压波动大时要2N在负载端并联小电容、 B ;A、电压输出方式时IOUT端开路B、电压输出方式时短接IOUT与COM端C、电流输出方式时VOUT端接地 C、电流输出方式时短接VOUT与COM端13、转速电流双闭环直流调速系统刚开始通电启动时主要起作用的是 B ;A、速度调节器B、电流调节器C、电压调节器D、角度调节器14、数字直流调速器的技术性能有如下优点：调速精度高、动态性能好、 A 等;A、参数软件化B、参数自动设定C、故障自动修复D、无电磁干扰15、交流电动机变频调速矢量控制的思路是分别对速度和 B 两个分量进行独立控制;A、电压B、电流C、电枢D、磁场16、变频器设定升速时间的基本原则是：在电动机的启动电流不超过 B 的前提下,尽可能地缩短升速时间;A、允许值B、额定值C、最大值D、有效值17、伺服系统是具有反馈的闭环自动控制系统,它由位置检测部分、 B 、执行部分及被控对象所组成;A、高精度传感器B、误差放大部分C、液压传动部分D、伺服电动机18、交流伺服系统调试时,一般情况下负载惯量越大,速度比例增益设定值 C ;A、最大B、为零C、越大D、越小19、技能培训指导的准备工作主要有确定教学目标、编写教案、 B 和确定指导要点;A、准备教室B、准备材料C、准备教材D、确定时间20、电气设备的项目主要有绝缘电阻、 C 、保护装置、电器性能、设备安装等、A、新旧程度B、使用寿命C、接地接零D、电源电压二、多项选择题21、电工安全操作规程包含 BCE ;A、上班带好雨具B、定期检查绝缘C、禁止带电工作D、及时缴纳电费E、高低压各型开关调试时,悬挂标志牌,防止误操作22、三相异步电动机的定子中不包含以下 AE 部件;A、换向器B、机座C、铁心D、绕组E、转轴23、一条PLC功能指令在梯形图中通常包含 BDE ;A、功能顺序B、执行条件C、输出条件D、功能名称E、相关参数系列PLC执行加法或减法指令时会影响的标志位是 ABC ;24、FX2NA、M8021借位标志B、M8022进位标志C、M8020零位标志D、M8018正数标志E、M8019负数标志25、PLC的模拟输入模块由 CD 和缓冲期存器等组成;A、模拟执行器B、D/A转换器C、多路开关D、A/D转换器E、DC/AC转换器26、触摸屏按照工作原理和传输信息的介质可以分为：电阻式、电容式、 BC ;A、永磁式B、红外线式C、表面声波式D、电感式E、电磁式27、直流调速系统可分为 BD 、单闭环、双闭环、有静差、无静差等多类;A、直流变频B、电压负反馈C、转速正反馈D、转速负反馈E、电压正反馈28、逻辑无环流可逆调速系统的逻辑装置输入端有两个输入信号 BE ;A、零电流检测信号B、电压给定信号C、转矩极性信号D、转速给定信号E、转速反馈信号29、伺服系统是使物体的 BC 等输出被控量跟随输入目标值得任意变化而变化的自动控制系统;A、电压B、位置C、方位D、电流E、状态30、技能培训常用的方法有 ABCD 、指导操作和独立操作训练法等;A、课堂讨论法B、现场讲授法C、示范操作法D、多媒体训练法E、系统培训法三、判断题√31、职业道德是一种非强制性的约束机制;×32、负反馈能改善放大电路的性能指标,但放大倍数并没有受到影响;√33、四个JK触发器可以构成一个十进制计数器;×34、能够将N个输入数据中的某一个选出并传送到输出端的电路叫数据分配器; √35、PLC乘法指令的源操作数是16位时,则目标操作数是32位;√36、在触摸屏中不能创建文本框;√37、从整体结构上看,变频器可分为交—直—交变频器和交—交变频器两大类; √38、变频器驱动并联的几台电动机时只能采用恒压频比控制方式;×39、与普通电机相比,伺服电机的转子电阻小,工作效率高;√40、电气设备定期检修的目的是及时发现故障隐患,保证设备的安全运行;四、简答题41、变频器安装配线有哪些注意事项答：1在电源和变频器之间,通常要接入低压断路器与接触器,一遍在发生故障时能迅速切断电源,同时便于安装修理；2变频器与电动机之间不允许接入接触器；3由于变频器具有电子热保护功能,一般情况下可以不用热继电器；4变频器输出侧不允许接电容器,也不允许接电容式单相电动机;42、写出变频器带电动机空载运行的通电调试步骤答：1设置电机的功率、极数,要综合考虑变频器的工作电流；2设定变频器的最大输出频率、基频,设置转矩特性；3将变频器设置为自带的键盘操作模式,按运行键、停止键,观察电机是否能正常地起动、停止；4熟悉变频器运行发生故障时的保护代码,观察热保护继电器的出厂值,观察过载保护的设定值,需要时可以修改;43、伺服系统将向哪两个方向发展答：伺服系统将向两个方向发展：一个是满足一般工作应用的要求,对性能指标要求不是很高的应用场合,追求低成本,少维护,使用简单等特点的驱动产品；另一个就是代表着伺服系统发展水平的主导产品;追求高性能,高速度,数字化,智能化,网络化的驱动控制,以满足用户较高的要求;44、技能培训示范操作时要要注意哪些方面答：1准确地示范讲解；2必要而适当的联系；3充分而有效的反馈；4建立稳定清晰的动觉;五、综合题45、画出三相桥式全控整流电路电阻性负载的主电路,做出控制角α=30o时的输出电压Ud和输出电流Id的波形图,写出输出电压Ud和输出电流Id的计算公式,分析控制角α的移相范围主电路：波形图：Id波形与Ud一样输出电压Ud和输出电流Id的计算公式：Ud = U2 CosαId = Ud / R带电阻负载时,三相桥式整流电路α角的移相范围是120o46、流水灯光控制：有一组灯L1~L16按顺序接于PLC的输出端,按下启动按钮后,灯光以正序每隔1s轮流点亮,当L16点亮后,停2s,然后以反序每隔1s轮流点亮,当L1再次点亮后,停2s,重复上述过程;按下停止按钮时停止工作;。

维修电工技师试题及答案一、单项选择题（每题2分，共10分）1. 电流的单位是（）。

A. 伏特B. 安培C. 瓦特D. 欧姆答案：B2. 电气设备接地的作用是（）。

A. 增加美观B. 减少电阻C. 防止触电D. 提高效率答案：C3. 交流电的频率为50Hz，其周期为（）。

A. 0.02秒B. 0.1秒C. 0.2秒D. 0.5秒答案：A4. 以下哪个不是电工常用的测量工具？（）A. 万用表B. 钳形电流表C. 电焊机D. 绝缘电阻表答案：C5. 电路中电流的流动方向是（）。

A. 从负极到正极B. 从正极到负极C. 任意方向D. 从地线到电源答案：B二、多项选择题（每题3分，共15分）1. 以下哪些是电工常用的安全用具？（）A. 绝缘手套B. 安全帽C. 绝缘鞋D. 绝缘棒答案：A, B, C, D2. 以下哪些是电工常用的测量仪器？（）A. 万用表B. 钳形电流表C. 绝缘电阻表D. 电焊机答案：A, B, C3. 以下哪些是电工维修时必须遵守的安全操作规程？（）A. 断电操作B. 带电操作C. 佩戴安全用具D. 使用合适的工具答案：A, C, D4. 以下哪些是电气设备接地的目的？（）A. 减少电阻B. 防止触电C. 增加美观D. 保护设备答案：B, D5. 以下哪些是交流电的特点？（）A. 电流方向不变B. 电流方向周期性变化C. 电压大小不变D. 电压大小周期性变化答案：B, D三、判断题（每题2分，共10分）1. 电流通过导体时，导体两端的电压与电流成正比。

（）答案：正确2. 电流的单位是瓦特。

（）答案：错误3. 电气设备接地可以防止触电。

（）答案：正确4. 交流电的频率为60Hz，其周期为0.02秒。

（）答案：错误5. 电路中电流的流动方向是从负极到正极。

（）答案：错误四、简答题（每题5分，共20分）1. 简述电工在维修电路时，为何需要使用绝缘工具？答案：电工在维修电路时使用绝缘工具，主要是为了保护维修人员的安全，防止触电事故的发生。

精品文档考试教学资料施工组织设计方案维修电工技师题库 附答案（职业技能鉴定国家题库统一试卷）一、电工基础部分一)、判断题1. 线圈自感电动势的大小，正比于线圈中电流的变化率，与线圈中的电流的大小无关。

√2. 当电容器的容量和其两端的电压值一定时，若电源的频率越高，则电路的无功功率就越小。

X3. 在RLC 串联电路中，总电压的有效值总是大于各元件上的电压有效值。

√4. 当RLC 串联电路发生谐振时，电路中的电流将达到其最大值。

√5. 磁路欧姆定律适用于只有一种媒介质的磁路。

X6. 若对称三相电源的U 相电压为Uu=100sin(ωt+60) V ，相序为U －V －W ，则当电源作星形连接时线电压为Uuv=173.2sin(ωt+90)V 。

√7. 三相负载做三角形连接时，若测出三个相电流相等，则三个线电流也必然相等。

╳8．.三相三线制星形连接对称负载，当有一相断路时，其它两相的有效值等于相电压的一半。

√9．在三相半波可控整流电路中，若出发脉冲在自然换相点之前加入，输出电压波形将变为缺相运行。

×10．提高功率因数是节约用电的主要措施之一 √ 。

11．为了提高电源的利用率，感性负载电路中应并联适当的 （电容），以提高功率因数。

√二)、选择题１．图1-31中安培表内阻极低，伏特表电压极高，电池内阻不计，如果伏特表被短接，则（C ）A 、灯D 将被烧毁；B 、灯D 特别亮；C 、安培表被烧。

２．图1-31中如果安培表被短接，则（C ）A 、电灯不亮；B 、电灯将被烧；C 、不发生任何事故。

３．如果图1-31电路中电灯灯丝被烧断，则（B ）A 、安培表读数不变，伏特表读数为零；B 、伏特表读数不变，安培表读数为零；C 、安培表和伏特表的读数都不变。

４．如果图1-31电路中伏特表内部线圈烧断，则（D ）A 、安培表烧毁；B 、电灯不亮；C 、电灯特别亮；D 、以上情况都不发生。

５．中性线的作用就在于使星形连接的不对称负载的（B ）保持对称。
