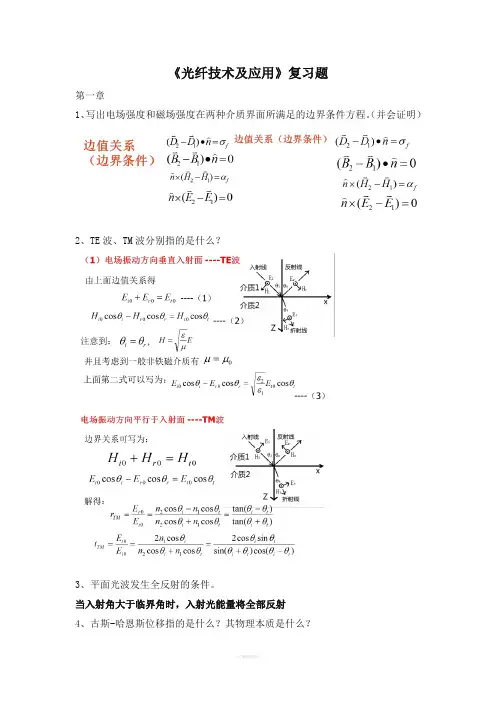

《光纤技术及应用》复习题第一章1、写出电场强度和磁场强度在两种介质界面所满足的边界条件方程。

（并会证明）2、TE波、TM波分别指的是什么？3、平面光波发生全反射的条件。

当入射角大于临界角时，入射光能量将全部反射4、古斯-哈恩斯位移指的是什么？其物理本质是什么？证明实际光的反射点离入射点有一段距离，称为古斯-哈恩斯位移。

（相隔约半个波长）实质：光的传播不能简单视为平面光波的行为，必须考虑光是以光束的形式传播，即时空间里的一条极细的光束也是由若干更加细的光线组成的5、写出光线方程，并证明在各向同性介质中光为直线传播。

对于均匀波导，n为常数，光线以直线形式传播第二章1、平板波导的结构，分类。

结构：一般由三层构成：折射率n1中间波导芯层，折射率n2下层介质为衬底，折射率n3上层为覆盖层；n1>n2 , n1>n3。

且一般情况下有 n1>n2> n32、均匀平面光波在平板波导中存在的模式有：导模、衬底辐射模、波导辐射模（各有什么特点）。

（入射角与临界角之间的关系以及各种模式相对应的传播常数所满足的条件）P12。

P17-18图满足全反射的光线并不是都能形成导模，还必须满足一定的相位条件。

P13（导模的传输条件）3、在平板波导中TE0模为基模，因为TE模的截止波长是所有导模中最长的。

P144、非均匀平面光波在平板波导中的模式有：泄露模、消失模5、平板波导中的简正模式具有：稳定性、有序性、叠加性、和正交性。

6、模式的完备性指的是?P24在平板波导中，导模和辐射模构成了一个正交、完备的简正模系，平板波导中的任意光场分布都可以看成这组正交模的线性组合。

7、波导间的模式耦合指的是？P31当两个波导相距很远时，各自均以其模式独立地传播，无相互影响；当两个波导相距很近时，由于包层中场尾部的重叠，将会发生两个波导间的能量交换，称之为波导间的模式耦合。

作业题：2-7、2-8第三章1、什么是光纤？光纤的结构，分类，并画出相应的折射率分布。

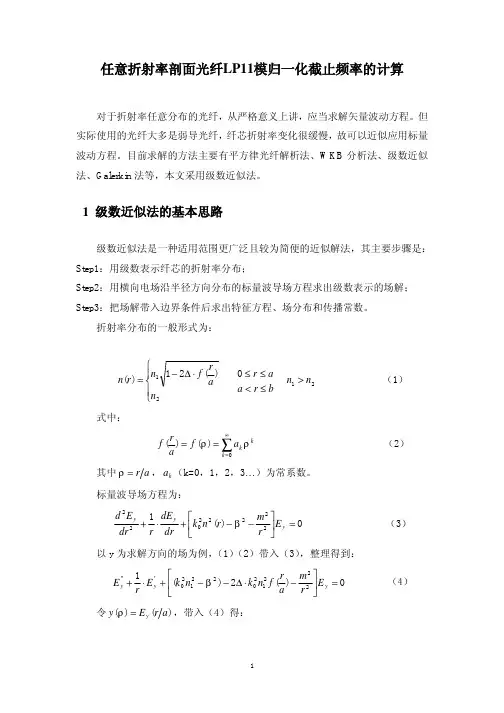

光纤光学》《光纤光学第二章光纤光学的基本理论南开大学张伟刚教授第2 章光纤光学的基本理论2.1 引论2.2 光纤的光线理论222.3光纤的波动理论2.1引论2.1.1光线理论可以采用几何光学方法分析光线的入1.优点：的多模光纤时2.不足：2.1.2波动理论2.不足：2.1.3分析思路麦克斯韦方程光线理论波动理论2.2光纤的光线理论 2.2.1程函方程问题2.1：(r , t )z y x e z e y ex r ˆˆˆ++=G ),(t r E G G ),(t r H G G G G G G G G )0,0(0===t r E E )0,0(0===t r H H )(r G φφ=(2.1) 00ik i t E E e ϕω−+=G G (2.2)00ik i t H H e ϕω−+=G G 000)()()(000E e e E e E E ik ik ik G G G G ×∇+×∇=×∇=×∇−−−φφφik ik −−G G []φφφ00000)()(e E ik e E ×∇−×∇=φ0ik e E ik E −×∇−×∇=G G (2.3)[]φ000)((2.3)G G G G (24)[]φφφ000000)()(ik ik e H ik H e H H −−×∇−×∇=×∇=×∇(2.4) (21)(22)(25)(28)(2.1)(2.2)(2.5)(2.8)B ∂G G t E ∂−=×∇G (2.5)(26)t D H ∂∂=×∇G (2.6)G G 0=⋅∇D (2.7)(28)0=⋅∇B (2.8)(2.9)(2.10)(2.9)E D G G ε=G G (210)）HB μ=(2.10) 因光纤为透明介质（无磁性），于是0μμ≈ωi t =∂∂φμωμ0000ik e H c ik H i E −−=−=×∇G G G (2.11) φεωε0ik e E i c ik E i H −==×∇G G G (2.12) 00()(2.32.3))(2.112.11))(2.42.4))(2.122.12))G G G −=−000000)(H c ik E ik E μφ×∇×∇00000)(E c ik H ik H G G G εφ=×∇−×∇1G G G ∇=−(213)00000)(E ik H c E ××∇μφ1H k E c H G G G ×∇=+×∇ε(2.13) (2.14) 0000)(ik φ()H G 0[]000200)(1)(1)(1)(E c E E E G G G G εφφφφμφ−=∇−∇⋅∇=×∇×∇000c c c μμ(2.15)λ→0000)(H c E G G μφ=×∇(2.16) 00)(E c H G G εφ−=×∇(2.17)问题2.2：(2.15)(2.16)000E H ϕϕ⋅∇=⋅∇=G G (2.18a) (218b)∇∇G G (2.18b)0E H ϕϕ⋅∇=⋅∇=G G 、、三个矢量相互垂直三个矢量相互垂直！！0E 0H ϕ∇(2.1(2.188)(2.1(2.155)r c εεμεμφ===∇00221)((2.19)22(220)με00)(n =∇φ(2.20)G G =)()(r n r ∇φ(2.21)221)G (2.21)“程函方程” ()r φ程函方程的物理意义：讨论讨论：r G ∇()φ)(r G φ∇“”n r G 场源()(2.2.2121))),,(),,(),,(),,(2222z y x n z z y x y z y x x z y x =⎥⎦⎤⎢⎣⎡∂∂+⎥⎤⎢⎡∂∂+⎥⎦⎤⎢⎣⎡∂∂φφφ(2.22)⎦⎣问题2.3：(2.2.2121))2.2.2 光线方程根据折射率分布，可由程函方程求出光程函()r Gφ为此，可从程函方程出发推导光线方程。

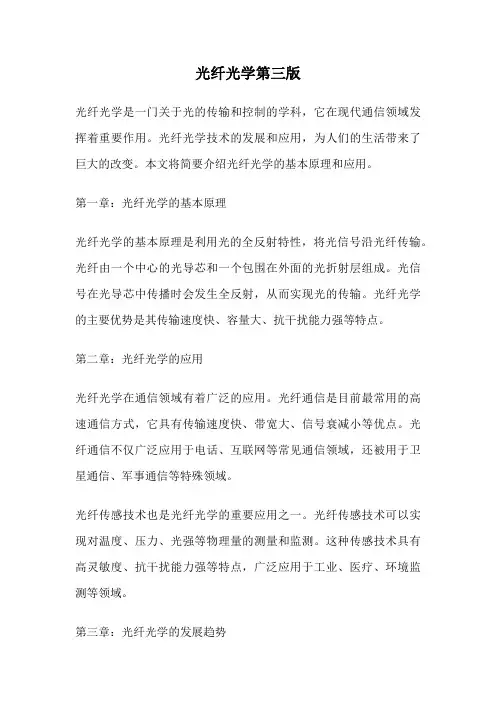

光纤光学第三版光纤光学是一门关于光的传输和控制的学科，它在现代通信领域发挥着重要作用。

光纤光学技术的发展和应用，为人们的生活带来了巨大的改变。

本文将简要介绍光纤光学的基本原理和应用。

第一章：光纤光学的基本原理光纤光学的基本原理是利用光的全反射特性，将光信号沿光纤传输。

光纤由一个中心的光导芯和一个包围在外面的光折射层组成。

光信号在光导芯中传播时会发生全反射，从而实现光的传输。

光纤光学的主要优势是其传输速度快、容量大、抗干扰能力强等特点。

第二章：光纤光学的应用光纤光学在通信领域有着广泛的应用。

光纤通信是目前最常用的高速通信方式，它具有传输速度快、带宽大、信号衰减小等优点。

光纤通信不仅广泛应用于电话、互联网等常见通信领域，还被用于卫星通信、军事通信等特殊领域。

光纤传感技术也是光纤光学的重要应用之一。

光纤传感技术可以实现对温度、压力、光强等物理量的测量和监测。

这种传感技术具有高灵敏度、抗干扰能力强等特点，广泛应用于工业、医疗、环境监测等领域。

第三章：光纤光学的发展趋势随着科学技术的不断进步，光纤光学技术也在不断发展。

光纤光学在高速通信、数据存储、传感技术等方面的应用将进一步扩展。

光纤光学的发展趋势包括提高传输速度、增加传输容量、提高传输质量等。

光纤光学在医疗领域也有着广阔的前景。

光纤光学可以用于内窥镜、激光手术等医疗设备中，为医生提供更好的诊断和治疗手段。

总结：光纤光学是一门重要的学科，它在通信、传感和医疗等领域发挥着重要作用。

随着科学技术的不断进步，光纤光学技术将进一步发展并应用于更多领域。

光纤光学的发展将为人们的生活带来更多的便利和可能性。

让我们一起期待光纤光学的美好未来！。

多模色散，是指发射端的脉冲同时激励起许多模式，由于不同模式的群速度不同导致各个脉冲到达接收端的时刻不同而引起的展宽现象。

若用光线理论(适用于多模光纤)来说明，可以把多模色散视为各个光线轨迹沿光纤轴向的平均速度不同所造成的。

设光波在纤芯中的速度为v ，由图可知，子午光线沿光纤轴向的速度为v z =v cosθ。

当θ=00，子午光线传输最快；当θ=900-Φc 时，12n n cos =θ，子午光线传输最慢。

子午光线传输所用的最短时间和最长时间分别为 cLn νL νLt 1max min === 22112min max cn Ln n n νL νL t =⎪⎪⎭⎫ ⎝⎛== 于是，在传输距离L 内，子午光线传输所用的最短时间和最长时间的时延差为Δt n n -n c Ln t -t τmin 2211min max ≈⎪⎪⎭⎫ ⎝⎛⋅== 上式说明时延差τ与相对折射率差△成正比。

从模式分析的角度而言，当入射光的频率固定时，△越小，则光纤中可以传输的模式越少，因而时延差也就越小。

例如，对于n 1=1.6，△=1%的光纤而言，τ=50ns/km ，它对应于可传输的频带宽度(带宽)约为20MHz 。

光纤越长，时延差越大，可传输的带宽就越窄。

对于SI POF，其传输带宽通常为5MHz km作用，传输带宽不仅为其材料色散所限制，而且随着SI POF芯径的提高，其传输带宽还会降低，这是由于输入脉冲通过SI POF时将展宽；SI POF带宽低，这主要因为模式色散影响所致。

模式色散还直接与光纤芯径和NA相关，以空气为皮层PMMA为芯的POF在场为100m和芯径为1000μm的POF系统中，高次模光有较长的光程，以最大入射角入射的光线和沿光纤中心传播的光线之间的行程差为5.1m，这相当于25.5ns的时延，故这种POF带宽被限于10MHz以内。

而对于GI POF，由于其折射率从起轴中心至边缘呈二次方折射率分布(仅指抛物线型)，其值是逐渐降低的，而光在光纤中的传输速率同其媒质折射率成反比，故无论是低次模还是高次模，其传输速度几乎是相等的，传输后的波形并不发生展宽，从而保证了GI POF有较高的传输带宽，即使它的直径粗，其带宽亦很大。
