大工《电工及电子技术》课程考试模拟试卷B

电工电子技术b卷试题及答案电工电子技术是一门涉及电力工程和电子技术的学科，它关注电力系统的设计、安装和维护以及电子设备的电路设计和应用。

在电工电子技术B卷试题中，考生需要展示他们的专业知识和技能。

本文将为读者提供电工电子技术B卷试题及答案，帮助考生更好地理解和应对考试。

一、选择题1. 以下哪个选项描述了电流与电压之间的关系？A. 电流是通过一个电路的电荷流动的速度。

B. 电流是电荷通过电路的能力。

C. 电流是电荷在电路中的电荷量。

D. 电流是电荷在电路中的电压量。

答案：A2. 非晶合金是一种特殊的金属材料，其主要特点是：A. 具有良好的导电性和磁性。

B. 具有高的化学稳定性。

C. 具有连续可调的电阻特性。

D. 具有多晶合金的机械强度。

3. 以下哪个元件在电路中起到将交流信号转换为直流信号的作用？A. 电感B. 电容C. 晶体管D. 整流器答案：D4. 在电路中，以下哪个元件用于存储电荷并产生电场？A. 电感B. 电容C. 电阻D. 二极管答案：B5. 以下哪个元器件用于放大和调节电流？A. 电感B. 手电筒C. 调节器答案：C二、填空题1. 电功率的单位是________。

答案：瓦特（W）2. 安培计是用来测量电流强度的仪器，其基本单位为________。

答案：安培（A）3. 交流电的频率通常以________来表示。

答案：赫兹（Hz）4. 以下方程描述了欧姆定律：U=________。

答案：I×R5. 电容器的基本单位是________。

答案：法拉（F）三、解答题1. 简要解释什么是电压？答案：电压是电路中的电子流动所产生的电场能量。

它是衡量电流推动电荷通过电路的能力的物理量。

电压通常通过电池、发电机或电源提供。

2. 简述直流电和交流电的区别。

答案：直流电是电流在一个方向上稳定不变的电流形式。

交流电是电流周期性地改变方向的电流形式。

直流电常用于电池供电的设备，而交流电是在电网和家庭电器中使用的。

电工电子技术基础与技能模拟练习题+参考答案一、判断题（共100题，每题1分，共100分）1.对称三相负载星形连接，通常采用三相四线制供电，不对称负载星形连接时一定要采用三相三线制供电。

A、正确B、错误正确答案：B2.正弦交流电路中，有功功率、无功功率、视在功率分别为P、Q、S，则S=P+Q。

A、正确B、错误正确答案：B3.过载保护就是当电气设备过载时能立即切断电源的一种保护。

A、正确B、错误正确答案：B4.晶体三极管的参数值超过其极限参数值时，晶体三极管一定会损坏。

A、正确B、错误正确答案：B5.电压和电流都是既有大小又有方向的物理量，所以它们都是矢量。

A、正确B、错误正确答案：B6.某点的电位可以理解为该点与电位参考点之间的电压。

A、正确B、错误正确答案：A7.可用两手指轻压喉结一侧（或左或右）凹陷处的颈动脉有无搏动的方法判断触电者心跳是否停止。

A、正确B、错误正确答案：A8.交流电就是大小和方向都随时间做周期性变化的电流。

A、正确B、错误正确答案：A9.交流电的瞬时值是指交流电在任意时刻对应的数值。

A、正确B、错误正确答案：A10.一只额定电压220V的白炽灯，可以接在最大为311V的交流电源上。

A、正确B、错误正确答案：A11.在任一段电路中，没有电压就一定没有电流，有电压就一定有电流。

A、正确B、错误正确答案：B12.电线或电器起火后，可以用水灭火。

A、正确B、错误正确答案：B13.当发射结正偏、集电结反偏时，晶体三极管工作在放大状态。

A、正确B、错误正确答案：A14.变压器的铁芯是变压器的电路部分。

A、正确B、错误正确答案：B15.发射结正向偏置的晶体管一定工作在放大状态。

A、正确B、错误正确答案：B16.利用万用表的电压档可以检测大容量电容器质量的好坏。

A、正确B、错误正确答案：B17.任一时刻，电路中任意一个节点上，流入节点的电流之和，一定等于流出该节点的电流之和。

A、正确B、错误正确答案：A18.烙铁温度过低、焊接面(焊盘/引脚)氧化或有油污，容易造成虚焊、假焊。

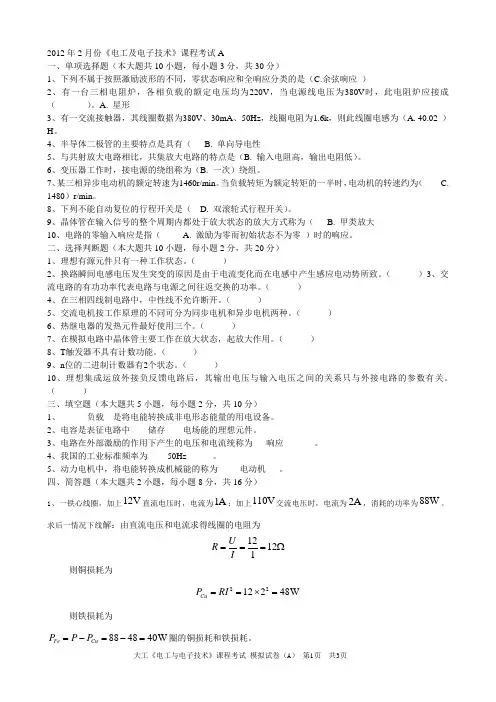

2012年2月份《电工及电子技术》课程考试A一、单项选择题（本大题共10小题，每小题3分，共30分）1、下列不属于按照激励波形的不同，零状态响应和全响应分类的是（C.余弦响应 ）2、有一台三相电阻炉，各相负载的额定电压均为220V ，当电源线电压为380V 时，此电阻炉应接成（ ）。

A. 星形3、有一交流接触器，其线圈数据为380V 、30mA 、50Hz ，线圈电阻为1.6k ，则此线圈电感为（A. 40.02 ）H 。

4、半导体二极管的主要特点是具有（ B. 单向导电性5、与共射放大电路相比，共集放大电路的特点是（B. 输入电阻高，输出电阻低）。

6、变压器工作时，接电源的绕组称为（B. 一次）绕组。

7、某三相异步电动机的额定转速为1460r/min 。

当负载转矩为额定转矩的一半时，电动机的转速约为（ C. 1480）r/min 。

8、下列不能自动复位的行程开关是（ D. 双滚轮式行程开关）。

9、晶体管在输入信号的整个周期内都处于放大状态的放大方式称为（ B. 甲类放大 10、电路的零输入响应是指（ A. 激励为零而初始状态不为零 ）时的响应。

二、选择判断题（本大题共10小题，每小题2分，共20分） 1、理想有源元件只有一种工作状态。

（ ）2、换路瞬间电感电压发生突变的原因是由于电流变化而在电感中产生感应电动势所致。

（ ）3、交流电路的有功功率代表电路与电源之间往返交换的功率。

（ ）4、在三相四线制电路中，中性线不允许断开。

（ ）5、交流电机按工作原理的不同可分为同步电机和异步电机两种。

（ ）6、热继电器的发热元件最好使用三个。

（ ）7、在模拟电路中晶体管主要工作在放大状态，起放大作用。

（ ） 8、T 触发器不具有计数功能。

（ ） 9、n 位的二进制计数器有2个状态。

（ ）10、理想集成运放外接负反馈电路后，其输出电压与输入电压之间的关系只与外接电路的参数有关。

（ ）三、填空题（本大题共5小题，每小题2分，共10分） 1、______负载__是将电能转换成非电形态能量的用电设备。

电工电子技术基础与技能考试模拟题（含答案）一、判断题（共100题，每题1分，共100分）1.三相发电机各相绕组的始端和末端之间的电压称为相电压。

A、正确B、错误正确答案：A2.电解电容器的两个极有正、负之分，如果接错，容易造成电容器损坏。

A、正确B、错误正确答案：A3.与非门的逻辑功能是“全0出1，有1出0”。

A、正确B、错误正确答案：B4.接触器的电磁线圈通电时，常开触点先闭合，常闭触点再断开。

A、正确B、错误正确答案：B5.按照功率分类，有小功率管和大功率管两种。

A、正确B、错误正确答案：A6.当发射结正偏、集电结反偏时，晶体三极管工作在放大状态。

A、正确B、错误正确答案：A7.拉、切、挑、拽、垫是解救触电者脱离低压电源的方法。

A、正确B、错误正确答案：A8.在接触器互锁正反转控制电路中，正、反转接触器有时可以同时通电。

A、正确B、错误正确答案：B9.用万用表1V档测光电二极管。

用红表笔接光电二极管“+”极，黑表笔接“—”极，在光照下，其电压与光照强度成比例，一般可达0.02—0.04V。

A、正确B、错误正确答案：B10.正弦交流电路中，视在功率是电路中有功功率与无功功率之和。

A、正确B、错误正确答案：B11.变压器原、副边的电流与原、副边线圈匝数成正比。

A、正确B、错误正确答案：B12.同一负载作三角形联接与星形联接时，只要两次联接的相电压相等，其相电流就相等。

A、正确B、错误正确答案：A13.一个实际的电压源，不论它是否接负载，电压源端电压恒等于该电源电动势。

A、正确B、错误正确答案：B14.若电路中的电压为负值，则表示电压的实际方向与参考方向相反。

A、正确B、错误正确答案：A15.二极管的开关时间主要取决于它的开通时间。

A、正确B、错误正确答案：B16.电感线圈除少数可采用现成成品外，作为非标准元件，经常需要根据电路要求进行自行设计和制作。

A、正确B、错误正确答案：A17.测量交流电流主要采用电磁式电流表，进行精密测量是使用电动式仪表，电流表必须与被测电路串联。

《电工及电子技术基础》复习资料一、填 空： （本大题包括10小题，每小题2分，共计20分）1．实际电压源的内阻越小，其特性越接接近于理想________源。

2．电路中电位参考点发生变化后，其它各点的电位_______________________ 。

3．在对称三相电路中，若负载作三角形连接，其相电流i AB =5sin(314t +60°)A 。

则线电流 i A =________________________A 。

4．某正弦交流电压u 的初相位为45°，在t =0时u =220V ，则u 的有效值为_______V 。

5．若电源电压有效值保持不变，而电源频率提高时，R 、C 串联正弦交流电路的电流有效值将_________。

6．二极管最重要的特性是_________________。

7．三极管由放大状态变为截止状态后，电路中将出现的特征是________________。

8．某三极管发射结反偏，集电结也反偏时，此三极管的工作状态为_____________。

9．单相桥式整流电路，接负载R L =100Ω，电源电压u 2=2×20sin ωt V ，则负载电流的平均值I L 为_____________。

10．基本R -S 触发器，输入端R D 、S D 禁用的状态为________________。

二、单项选择题：（本大题包括16小题，每小题1.5分，共计24分）（选择唯一正确答案，并将其编号填入括号内。

选错或未选均无分）11．有一阻值为100k Ω的电阻与另一阻值为1k Ω的电阻并联后，再与一阻值为1k Ω的电阻串联，根据工程近似的的观点，它们并、串联后的等效电阻值为（ ） A ．0.5k Ω B ．1k Ω C ．2k Ω D ．100k Ω 12．基尔霍夫电压定律、电流定律（ ） A ．与电路结构有关，与元件性质无关 B .与电路结构有关，与元件性质也有关C ．与电路结构无关，与元件性质有关D .与电路结构无关，与元件性质也无关13．直流电路如图1所示，E =15V ，I K =5A ，R =5Ω，恒压源E 的工作状况是（ ）A ．发出功率75WB ．吸收功率75WC ．发出功率30WD ．吸收功率30W 14．R 、L 串联的正弦交流电路如图2所示，若u R =52sin(ωt +10°)V ，u L =52sin(ωt +100°)V ，则总电压u 为（ ） A ．5sin(ωt +45°)V B ．10sin(ωt +55°)V C ．52sin(ωt +110°)V D ．102sin(ωt +70°)V 15．有关图3中所示电路电流∙I 的下列计算公式中，错误．．的是（ ） A ．R U R∙B ．C j U C ω∙C ．∙C U C j ωD ．)1(Cj R U ω+∙16．负载为△连接的三相对称电路，若每相负载有功功率为30W ，则三相有功功率为（ ）A ．0B ．303WC ．90WD ．903W 17．三相异步电动机的电磁转矩T 与（ ）A ．定子电流成反比B ．定子电压成正比C ．定子电压平方成反比D ．定子电压平方成正比18．在掺杂半导体中，少数载流子的浓度主要取决于（ ）A ．杂质浓度B ．掺杂工艺C ．晶体缺欠D ．温度 19．PN 结的空间电荷的组成是（ ）A ．正离子与电子B ．负离子与空穴C ．正离子与负离子D ．电子与空穴 20．PN 结未加外部电压时，扩散电流与漂移电流是（ ）A ．只有扩散电流没有漂移电流B ．只有漂移电流没有扩散电流图1 题13电路图C．扩散电流与漂移电流均存在，且前者大于后者D．扩散电流与漂移电流均存在，且相等21．锗二极管的死区电压约为（）A．0.1 V左右B．0.3 V左右C．0.5 V左右D．0.7 V左右22．PNP型与NPN型三极管主要区别为（）A．必需由两种不同材料（硅、锗）制造B．必需掺杂不同的元素C．N区与P区的位置安排不同D．掺杂的浓度不同23．处于放大状态的三极管，其发射结（e结）及集电结（c结）的偏置情况为（）A．c结反偏，e结正偏B．c结正偏，e结反偏C．c结正偏，e结正偏D．c结反偏，e结反偏24．对半导体三极管而言，不正确的说法是（）A．三极管的参数β与温度有关B．硅材料只能制造NPN型三极管C．三极关在放大状态时，e结为正偏，c结为反偏D．三极管的参数I CEO与温度有关25．单相桥式整流电路，交流电源U2=20V，工作中突然发生一只二极管脱焊，则输出电压U L等于（）A．20V B．18V C．10V D．9V26．表示基本触发器的置0端的文字符号为（）A．S D B．R D C．Q D．__ Q三、简析题：（本大题包括4小题，每小题4分，共计16分）27．通常电灯开得愈多，总负载电阻愈大还是愈少，为什么？28．在图4所示正弦交流电路中，若电源角频率ω=1000ra d∕s，R=100Ω，欲使输出电压u2超前输入电压u1的相位角为60°，则电感L应取多大值？29．在图5所示电路中，E=5V，R=5kΩ，试分析并分别求出图5（a）、(b)、（c）各图中电流表（即mA表）的读数。

电工电子技术基础与技能考试模拟题与参考答案一、判断题（共100题，每题1分，共100分）1.烙铁温度过低、焊接面(焊盘/引脚)氧化或有油污，容易造成虚焊、假焊。

A、正确B、错误正确答案：A2.如果两个同频率的正弦交流电在某一瞬间都是5A，则两者一定同相且幅值相等。

A、正确B、错误正确答案：B3.电感线圈除少数可采用现成成品外，作为非标准元件，经常需要根据电路要求进行自行设计和制作。

A、正确B、错误正确答案：A4.三相异步电动机的起动方式有直接起动和降压起动。

A、正确B、错误正确答案：A5.低压电器是指工作在交流1000V以下、直流1200V以下电路中的电器。

A、正确B、错误正确答案：B6.身边有人严重触电，应当首先切断电源，然后进行紧急抢救如人工呼吸，并立即拨打急救电话120。

A、正确B、错误正确答案：A7.漏电保护器在日常使用中不可在通电状态下按动实验按钮来检验其是否灵敏可靠。

A、正确B、错误正确答案：B8.直接接触触电是指因电气设备发生故障条件下的接触电压或跨步电压造成的触电。

A、正确B、错误正确答案：B9.交流电路中，容抗表示电容对交流电流的阻碍作用。

A、正确B、错误正确答案：A10.变压器的外特性是指一次侧保持额定电压，负载功率因数一定时，二次侧端电压随负载电流变化的关系。

A、正确B、错误正确答案：A11.三相异步电动机接触器互锁正反转控制电路中，两个互锁触点接反，则电动机无法起动。

A、正确B、错误正确答案：A12.电路元件是吸收功率还是输出功率，是由该元件的电压、电流参考方向之间的关系决定的。

A、正确B、错误正确答案：B13.电流互感器的结构和工作原理与普通变压器相似，它的一次线圈并联在被测电路中。

A、正确B、错误正确答案：B14.电阻并联后的总电阻值小于其中任一只电阻的阻值。

A、正确B、错误正确答案：A15.导线的基本操作有导线绝缘层的剖削、导线的连接、导线的封端和导线绝缘层的恢复等。

电工学模拟试题（一）一、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内1、在 图 示 电 路 中，已 知 U S = 2 V ，I S = -2 A 。

A 、B 两 点 间 的 电 压 U AB 为 ( )。

(a) -3 V(b) -1 V(c) -2 V1题2题2、在 图 示 电 路 中 ，U S，I S 均 为 正 值，其 工 作 状 态 是 ( )。

(a) 电 压 源 发 出 功 率 (b) 电 流 源 发 出 功 率 (c) 电 压 源 和 电 流 源 都 不 发 出 功 率3、半 导 体 二 极 管 的 主 要 特 点 是 具 有（ ）。

(a) 电 流 放 大 作 用 (b) 单 向 导 电 性 (c) 电 压 放 大 作 用 4、旋 转 磁 场 的 转 速 n 1 与 极 对 数 p 和 电 源 频 率 f 的 关 系 是( ) 。

(a) n fp160=(b) n f p 1602= (c) n p f160= 5、若 把 电 路 中 原 来 电 位 为 －2 V 的 一 点 改 为 电 位 参 考 点，则 改 后 的 电 路 中，各 点 电 位 比 原 来( )。

(a) 变 高 (b) 变 低 (c) 不 能 确 定 6、某 三 相 电 源 的 电 动 势 分 别 为 e t A =+︒2031416sin()V ，e B = 20 sin (314 t －104︒) ，e t C V =+︒20314136sin()，当 t = 13 s 时，该 三 相 电 动 势 之 和 为 ( )。

(a) 20 V (b)202V(c) 0 V7、 某 三 角 形 联 接 的 纯 电 容 负 载 接 于 三 相 对 称 电 源 上，已 知 各 相 容 抗 X C = 6 Ω，线 电 流 为 10 A ，则 三 相 视 在 功 率 ( )。

(a) 1 800 V A (b) 600 V A (c) 600 W8、 图 示 电 路 中，R = X L = X C = 1 Ω，则 电 压 表 的 读 数 为 ( )。

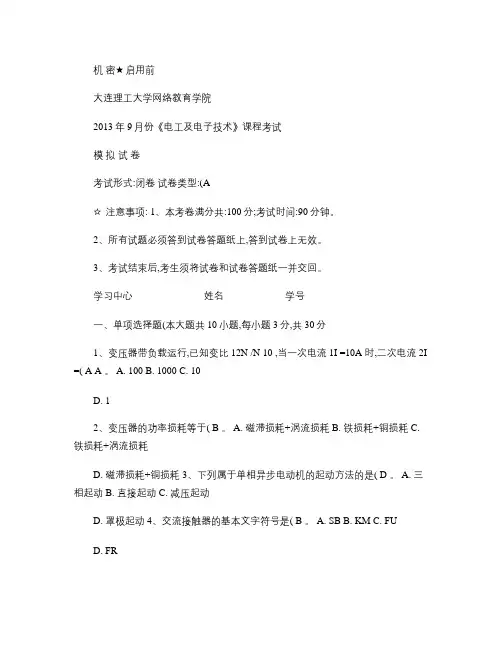

机密★启用前大连理工大学网络教育学院2013年9月份《电工及电子技术》课程考试模拟试卷考试形式:闭卷试卷类型:(A☆注意事项: 1、本考卷满分共:100分;考试时间:90分钟。

2、所有试题必须答到试卷答题纸上,答到试卷上无效。

3、考试结束后,考生须将试卷和试卷答题纸一并交回。

学习中心______________ 姓名____________ 学号____________一、单项选择题(本大题共10小题,每小题3分,共30分1、变压器带负载运行,已知变比12N /N 10 ,当一次电流1I =10A 时,二次电流2I =( A A 。

A. 100 B. 1000 C. 10D. 12、变压器的功率损耗等于( B 。

A. 磁滞损耗+涡流损耗 B. 铁损耗+铜损耗 C. 铁损耗+涡流损耗D. 磁滞损耗+铜损耗3、下列属于单相异步电动机的起动方法的是( D 。

A. 三相起动 B. 直接起动 C. 减压起动D. 罩极起动4、交流接触器的基本文字符号是( B 。

A. SB B. KM C. FUD. FR5、自锁和互锁的区别说法不正确的是( C 。

A. 自锁利用动合辅助触点 B. 互锁利用动断辅助触点C. 自锁环节与起动按钮并联D. 互锁环节与另一交流接触器的线圈串联6、类似按钮且能自动复位的行程开关是(D 。

A. 传动杠杆式开关B. 单滚轮式开关C. 双滚轮式开关D. 微动开关7、选择半导体二极管的参数不包括( C 。

A. 额定正向平均电流B. 正向电压降电流C. 最高正向工作电压D. 最大反向电流8、半控桥式整流电路中可控的晶闸管和不可控的二极管个数分别为( B 。

A. 1,1B. 2,2C. 3,3D. 1,39、正电压输出的国产三端可调式稳压器的管脚1为( A 。

A. 调节端B. 输出端C. 输入端D. 稳定端10、以下关于异步计数器和同步计数器说法不正确的是( A 。

A. 异步计数器计数的CP脉冲是同时加到各个触发器上B. 异步计数器计数的CP脉冲只是加到最低位的触发器上C. 异步计数器计数的各触发器的动作有先有后D. 同步计数器的各触发器同时动作二、选择判断题(本大题共10小题,每小题2分,共20分1、理想有源元件只有一种工作状态。

、选择题6、欲使放大器净输入信号削弱，应采取的反馈类型是0）A.串联反馈；B并联反馈；C正反馈；0.负反馈。

7、由一个三极管组成的基本门电路是中）A、与门;8.非门；C 或门；D.异或门。

8、在脉冲门电路中，应选择（B）的三极管。

A、放大能力强；B.开关速度快；^价格便宜；。

.集电极最大耗散功率高。

9、数字集成门电路中，目前生产最多且应用最普遍的门电路是心）A、与门;8.非门；C或门；0.与非门。

24、对半导体而言，其正确的说法是仁」A、P型半导体多数我流孑为空穴，所以它带正电；B. N型半导体多数我流孑为自由电孑，所以它带负电；C. P型半导体和N型半导体本身都不带电；D.在川型半导体中，空穴是多子，自由电子是少子25、在放大电路中，若测得某晶体管3个极的电位分别为9V、4V、3.7V,则这3个极分别为（A）A. C、B、E；B. C、E、B；C. E、C、B。

26、在放大电路中，若测得某晶体管3个极的电位分别为-6V、-2.3V、-2V,则这-2.3 V的那个极为⑻A.集电极；3.基板；C.发射极。

27、在放大电路中，若测得某晶体管3个极的电位分别为6V、1.2V、1V,则该管为仁）A.NPN型硅管；3. PNP型锗管；C.NPN型锗管；口. PNP型硅管。

28、对某电路中的一个NPN型硅管测试，测得乂/。

^^＞。

,％/。

，则此管工作在（B）人.放大区；B.饱和区；C.截止区。

29、对某电路中的一个NPN型硅管测试，测得乂/02阮＜024＞0,则此管工作在（C）人.放大区；B.饱和区；C.截止区。

30、对某电路中的一个NPN型硅管测试，测得"-02配＜024＞0,则此管工作在（A）人.放大区；B.饱和区；C.截止区。

31、晶体三极管的控制方式为（B）A.输入电流控制输出电压；B.输入电流控制输出电流；C.输入电压控制输出电压。

32、场效晶体管的控制方式为（C）A.输入电流控制输出电压；B.输入电压控制输出电压；C.输入电压控制输出电流。

大学电工电子技术考试题及答案一、单项选择题（每题2分，共20分）1. 在电路中，电压与电流的关系遵循什么定律？A. 欧姆定律B. 基尔霍夫电压定律C. 基尔霍夫电流定律D. 法拉第电磁感应定律答案：A2. 二极管的主要特性是什么？A. 单向导电性B. 高频滤波性C. 信号放大性D. 稳压性答案：A3. 在理想变压器中，输入电压与输出电压的关系是什么？A. 正比B. 反比C. 无关D. 相等答案：A4. 一个电路的总电阻为10Ω，当它并联了一个2Ω的电阻后，总电阻变为多少？A. 8ΩB. 6ΩC. 4ΩD. 2Ω答案：B5. 哪种元件可以改变交流电的电压？A. 电容器B. 电感器C. 变压器D. 二极管答案：C6. 一个正弦波交流电的频率为50Hz，其周期是多少？A. 0.02秒B. 0.2秒C. 20秒D. 20毫秒答案：A7. 在三相交流电中，相电压与线电压的关系是什么？A. 相电压是线电压的√3倍B. 线电压是相电压的√3倍C. 相电压与线电压相等D. 无法确定答案：B8. 一个电路的功率因数为0.8，表示该电路的负载是什么性质？A. 纯电阻性B. 感性负载C. 容性负载D. 不能确定答案：D9. 晶闸管（SCR）是一种什么类型的半导体器件？A. 双极型晶体管B. 场效应管C. 单向导电D. 双向开关答案：D10. 在数字电路中，与非门的输出为高电平的条件是什么？A. 输入端全为高电平B. 输入端全为低电平C. 至少有一个输入端为高电平D. 至少有一个输入端为低电平答案：B二、多项选择题（每题3分，共15分）11. 下列哪些元件属于半导体器件？A. 二极管B. 电容器C. 电感器D. 三极管答案：A, D12. 在电路分析中，可以应用的定律有哪些？A. 欧姆定律B. 基尔霍夫电压定律C. 基尔霍夫电流定律D. 法拉第电磁感应定律答案：A, B, C13. 下列哪些因素会影响电容器的电容大小？A. 正对面积B. 板间距离C. 电介质的介电常数D. 电压大小答案：A, B, C14. 在数字电路中，下列哪些逻辑关系对应于与门？A. 所有输入都为真，则输出为真B. 至少有一个输入为假，则输出为假C. 所有输入都为假，则输出为假D. 至少有一个输入为真，则输出为真答案：A, C15. 三相异步电动机的转子转速与哪些因素有关？A. 定子旋转磁场的转速B. 转子的电阻C. 转子的转动惯量D. 电源的频率答案：A, B, D三、填空题（每题2分，共20分）16. 一个电路的总电阻为30Ω，当串联了一个10Ω的电阻后，总电阻变为________Ω。

电工及电子技术试题一、填空题〔每空1分〕1、假设各门电路的输入均为A与B，且A=0，B=1；那么及非门的输出为_________，或非门的输出为_________。

2、一个数字信号只有________种取值，分别表示为________ 与________ 。

3、模拟信号是在时间及幅值上________ 的，数字信号在时间及幅值上是________的。

4、根据逻辑功能的不同特点，逻辑电路可分为两大类: ________ 与________。

5、二进制数A=1011010；B=10111，那么A-B=＿＿＿＿。

6、组合逻辑电路的输出仅仅只及该时刻的________ 有关，而及________ 无关。

7、将________变成________ 的过程叫整流。

8、在单相桥式整流电路中，如果负载平均电流是20A，那么流过每只晶体二极管的电流是______A。

9、单相半波整流电路，变压器二次侧电压有效值为22V，负载电阻RL=10Ω，那么整流输出电压的平均值是______；流过二极管的平均电流是______；二极管承受的最高反向电压是______。

10、三极管是________控制元件，场效应管是________控制元件。

11、逻辑函数Y=(A+B)(B+C)(C+A)的最简及或表达式为_______。

12、三极管输入特性曲线指三极管集电极及发射极间所加电压V CE一定时，及之间的关系。

13、作放大作用时，场效应管应工作在区。

14、放大电路的静态工作点通常是指_ _、与_ 。

15、某三级放大电路中，测得Av1=10,Av2=10,Av3=100,总的放大倍数是_。

16、某小功率管的发射极电流，电流放大倍数=49，那么其输入电阻rbe= 。

17. 画放大器的直流通路时应将电容器视为。

18. 放大器外接一负载电阻RL后，输出电阻ro将。

19. 加法器，R1= Rf=R2=R3=10KΩ, 输入电压V1=10 mv ，V2=20 mv ，V3=30 mv，那么输出电压为。

电工电子技术基础与技能考试模拟题（含参考答案）一、判断题（共100题，每题1分，共100分）1.纯电阻电路的有功功率为零。

A、正确B、错误正确答案：B2.按照功率分类，有小功率管和大功率管两种。

A、正确B、错误正确答案：A3.若两个函数具有不同的逻辑函数式，则两个逻辑函数必然不相等。

A、正确B、错误正确答案：B4.正弦交流电路中，无功功率表示感抗或者容抗与电源之间进行的能量交换。

A、正确B、错误正确答案：A5.电气设备必须具有一定的绝缘电阻。

A、正确B、错误正确答案：A6.P型半导体是本征硅（Si）内掺入微量的五价元素磷(P)制成的。

A、正确B、错误正确答案：B7.磁感应强度是矢量，磁场强度是标量。

A、正确B、错误正确答案：B8.保护接零的首要作用是降低故障设备外壳的对地电压。

A、正确B、错误正确答案：B9.电压互感器二次负载是并联连接，并联后总阻抗的大小不受限制。

A、正确B、错误正确答案：B10.可用两手指轻压喉结一侧（或左或右）凹陷处的颈动脉有无搏动的方法判断触电者心跳是否停止。

A、正确B、错误正确答案：A11.测量交流电流主要采用电磁式电流表，进行精密测量是使用电动式仪表，电流表必须与被测电路串联。

A、正确B、错误正确答案：A12.选择万用表量程的原则是：尽可能使万用表的指针在中心刻度线附近，因为这时的误差最小。

A、正确B、错误正确答案：A13.触电者昏迷后，可以猛烈摇晃其身体，使之尽快复苏。

A、正确B、错误正确答案：B14.三相异步电动机接触器互锁正反转控制电路中，正反转接触器的自锁触点互换后，电动机只能进行点动控制。

A、正确B、错误正确答案：A15.带电抗器的电焊变压器，当电抗器的气隙增大时，电焊电流减小。

A、正确B、错误正确答案：B16.三相异步电动机的起动电流一般可达额定电流的4-7倍。

A、正确B、错误正确答案：A17.三相异步电动机的绕组接成三角形时，不需要选用带断相保护的热继电器作电动机的过载和断相保护。

《电工电子技术》模拟试题一、填空题（每题2分，共20分）1、电路的组成部分包括 （1） 、 （2） 和 （3） 。

2、 （4） 型半导体中，自由电子是多数载流子，空穴是少数载流子。

3、为提高多级放大电路的带负载能力，常选用 （5） 电路作为输出级。

4、三极管的输出特性曲线分为 （6） 区、 （7） 区和 （8） 区。

5、整流电路是利用二极管的 （9） 特性实现的。

6、欧姆定律公式取负值时表明：电压与电流的参考方向 （10） 。

二、单项选择题（每个3分，共15分）1、要求输出电流基本稳定，并能减少输入阻抗、应采用 （11） 负反馈。

A 电压串联B 电流串联C 电压并联D 电流并联2、已知三极管工作在放大状态，并测出三个管脚对地电位分别是V 1=9V ， V 2=4V ， V 3＝3.4V 。

则1脚是 （12） 极。

A 基B 集电C 发射D 无法确定3、图1电源可等效为 （13） 。

图14、已知31J X -=∙，则三角坐标是 （14） 。

A ︒∠602B ︒-∠602C ︒∠302D ︒-∠3025、差动放大电路中单端输出的电压放大倍数是双端输出的 （15） 倍。

A. 0.5B. 2C. 两者相等D. 不确定三、简答题（共10分）1、写出图2电路中Y 的逻辑表达式：Y ＝ （16） 。

图22、射极输出器的特点是输入电阻 （17） ，输出电阻 （18） ； 电压放大倍数 （19） ；输出电压和输入电压的相位 （20） 。

四、波形题（20分）1、图3中：输入电压为 t u i ωsin 10=，E ＝5V 请画出i u 和 0u 波形。

（二极管的正向电压忽略不计）图32、输入信号U1、U2波形如图4所示，请画出Y1、Y2波形 。

(Y1、Y2初态均为0)图4五、分析题（35分）1、求：图5中流过1欧姆电阻上的电流。

（10分）图52、已知：图6电路中 V u 11= V u 62=，求： 0u （10分）图63、已知： 3J 1 Z , 535Ω+=-=∙∙V J U ，求：∙I （15分）模拟试题答案一、填空题（每个2分，共20分）1、电源2、负载3、中间环节（注：1～3答案顺序可交换）4、N5、功率放大6、饱和7、放大8、截止（注：6～8答案顺序可交换）9、单向导电10、相反二、选择题（每个3分，共15分）11、D 12、B 13、D 14、B 15、A三、简答题（共10分）16、B=+（4分）A⊕ABAB17、较大18、较小（各1分）19、略小于1 20、相同（各2分）四、波形题（20分）1、（10分）2、（10分）五、分析题（共35分）1、（略）2、 分）（分）（540520*********V u u V u u u o -=-==+-=3、分）分）分）5(590560230105(602315(3010535J ZUI J Z J U -=︒-∠=︒∠︒-∠==︒∠=+=︒-∠=-=∙∙∙∙∙。

电工电子技术基础与技能模拟考试题（含参考答案）一、判断题（共100题，每题1分，共100分）1、三相发电机各相绕组的始端和末端之间的电压为线电压。

A、正确B、错误正确答案：B2、电容C是衡量电容器储存电荷多少的物理量。

A、正确B、错误正确答案：B3、按半导体材料分类，有锗管和硅管两种。

A、正确B、错误正确答案：A4、保护接地是将一切正常时不带电而在绝缘损坏时可能带电的金属部分与独立的接地装置相连，从而防止工作人员触及时发生电击事故。

A、正确B、错误正确答案：A5、印刷线路板只导电，不耐热。

A、正确B、错误正确答案：B6、在扑灭电气火灾的明火时，用气体灭火器扑灭。

A、正确B、错误正确答案：A7、两个不同频率的正弦交流电，相位差就等于初相之差。

A、正确B、错误正确答案：B8、三相对称负载时有功功率为线电压与线电流的乘积。

A、正确B、错误9、电阻并联后的总电阻值小于其中任一只电阻的阻值。

A、正确B、错误正确答案：A10、三相异步电动机的起动电流一般可达额定电流的4-7倍。

A、正确B、错误正确答案：A11、保护接零的首要作用是降低故障设备外壳的对地电压。

A、正确B、错误正确答案：B12、只要使变压器的一、二次绕组匝数不同，就可达到变压的目的。

A、正确B、错误正确答案：A13、双字母符号是由一个表示种类的单字母符号与一个表示功能的字母组成，如QF表示断路器。

A、正确B、错误正确答案：A14、可以采用并联电容补偿法提高感性电路的功率因数。

A、正确B、错误正确答案：A15、单相异步电动的构造和三相异步电动机相似，也是由定子和笼型转子两个基本部分组成。

A、正确B、错误正确答案：A16、复合按钮在按动时，动合触点先闭合，动断触点后断开。

A、正确B、错误17、导线的基本操作有导线绝缘层的剖削、导线的连接、导线的封端和导线绝缘层的恢复等。

A、正确B、错误正确答案：A18、半导体的热敏性是指半导体的导热性能好，如热敏电阻等。

电工与电子技术卷一 电工技术部分一、单项选择题： 1.a 2.b 3.c二、填空题1、对称的三相电源 2、10 Ω，1 μF三、分析计算题 1.解 将2Ω电阻断开。

求开路电压U ab0，V 632612012db cd ac ab0=⨯-++⨯-=++=U U U U将二端网络ab 除源，得无源二端网络，如图所示。

求等效电阻R 0Ω=+⨯++=46363110R画出戴维宁等效电路。

A 124620abo =+=+=R U I2.解：805.0c o s 3)1(N N NN ==ϕηI U P().29550195T P n N NNN m ==⋅(N N3008711).s n n n =-=四、解：见教材277页 图10.3.2卷二 电子技术部分一、单选题1.（a ）2. (b)3. (a) 二、填空题4. 高；低5. 增加；降低 6．+12V; -15V 三、画波形题1四、分析及计算题1、解：（1）（2）(3) ()8.64.0515.16//6501//E be L C -=⨯+-=++-=R r R R A u ββ其 中 Ω≈++Ω=k 5.1mV26)1( 200Ebe I r β 2、解：VU Uo U R R R U R R R U U U U U U U R R Uo o F I o I o o o F 84520100I 43311111111122==+==⨯+-+=-=-=-=+-整理得V1V 121101010CC B2B1B2B =⨯+=+≈U R R R V mA1mA 4.06.01E BE B E C =-=-=≈R U V I I Aμ20A μ501C B ==≈βI I V6.5V 4.016112EE C C CC CE =⨯-⨯-=--=R I R I U U电工与电子技术卷一 电工技术部分一、单项选择题： 1、c 2、c 3、b 二、填空题1.－5.84V -1.96V2.（1）n=1500r/min ；（2）30r/min;（3）0 三、分析计算题：1、解：将Ω1电阻断开，得一二端有源网络10420O ⨯=+U所以 V 20O =UΩ=4O R A 414201o =+=+=R E I2、（本题10分）解：(1) Ω=⨯==40m 127314L X L ωΩ=⨯==804031411μωC X C Ω=-+-+=50)8040(30)(2222C L X X R ZA 4.450220===ZU I 1.53308040arctan-=-=-=i u ψψϕ 1.53)1.53(0=--=-=ϕψψu iA )1.53314sin(24.4)314sin(2 +=+=t t I i i ψ(2) Ω=+=+=5040302222L LR X R ZV 2204.450=⨯==I Z U LR LR3、解： V 380P ==l U UΩ=+=+=10682222L X R Z A 3810380P P ===ZU I 65.8A 3383p l ===I I2Ω4Ω10Ω4Ω5oR卷二 电子技术部分一、单选题1.（a ）2. (b)3. (a) 二、填空题4. 高；低5. 增加；降低 6．+12V; -15V 三、画波形题1四、分析及计算题1、解：VU Uo U R R R U R R R U U U U U U U R R Uo o F I o I o o o F 84520100I 43311111111122==+==⨯+-+=-=-=-=+-整理得2.解：B A AB B A B A B A B A F +=+=++=))((电工与电子技术卷一 电工技术部分一、单项选择题： 1.a 2.b 3.c二、填空题1.－5.84V -1.96V 2、10 Ω，1 μF 三、分析计算题： 1、解 A I Y 2210220==与相电压同相位。

大连理工大学智慧树知到“机械设计制造及其自动化”《电工及电子技术》网课测试题答案（图片大小可自由调整）第1卷一.综合考核(共15题)1.变压器向常见的电感性负载供电时，负载功率因数越低，二次绕组的电压()。

A.下降越多B.下降越少C.升高越多D.升高越少2.随着电力电子技术和微机控制技术的发展，()起动成为三相异步电动机的起动方法，它功能完善、性能优越。

A.软起动器B.直接C.自耦减压D.星形-三角形减压3.RC电路时间常数越大，则过渡过程进行得()。

A.越慢B.不变C.越快D.以上选项均不正确4.有关三相异步电动机的特点，说法错误的是()。

A.结构简单B.成本较高C.运行可靠D.使用方便5.三相异步电动机按转子结构形式不同，可分为绕线式和鼠笼式两种。

()A.正确B.错误6.共集放大电路具有恒压输出的特性。

()A.正确B.错误7.晶体管的特性曲线在放大区部分一般近似为直线。

()A.正确B.错误8.如果磁路的结构是一定的，那么磁路的磁阻也是一定的。

()A.正确B.错误9.双稳态触发器是一种有记忆功能的逻辑部件。

()A.正确B.错误10.一阶线性电路的暂态分析的三要素法中不包括()。

A.时间常数B.初始值C.稳态值D.瞬时值11.一般情况下，可采用()的方法来提高电路的功率因数。

A.降低负载本身的功率因数B.在电感性负载上并联适当电容C.在电感性负载上串联电容D.以上选项均不正确12.由变压器的外特性曲线可知，感性负载端电压下降的程度比电阻性负载()。

A.大B.小C.无法确定D.以上选项均不正确13.有关三相异步电动机的特点，说法错误的是()。

A.结构复杂B.价格便宜C.运行可靠D.维护方便14.普通编码器允许输入多个控制信息。

()A.正确B.错误15.稳压二极管稳压电路中的限流电阻不能为零。

()A.正确B.错误第2卷一.综合考核(共15题)1.电路简单地说就是电流流通的路径。

()A.正确B.错误2.有关理想运算放大器理想运放的主要条件描述不正确的是()。

大连理工大学22春“电气工程及其自动化”《模拟电子技术》作业考核题库高频考点版（参考答案）一.综合考核(共50题)1.N型半导体带正电。

()A.正确B.错误参考答案：B2.直流稳压电源中滤波电路的目的是()。

A.将交流变为直流B.将高频变为低频C.将交直流混合量中的交流成分滤掉D.将交直流混合量中的直流成分滤掉参考答案：C3.晶体管能够放大的外部条件是()。

A.发射结正偏，集电结反偏B.发射结正偏，集电结正偏C.发射结反偏，集电结正偏D.发射结反偏，集电结反偏参考答案：A4.甲类功率放大电路(参数确定)的输出功率越大，则功放管的管耗()。

A.不变B.越大C.越小D.不确定参考答案：C二极管加正向电压截止，加反向电压导通。

()A.正确B.错误参考答案：B6.二极管是非线性器件。

()A.正确B.错误参考答案：A7.电压比较器中的运放工作在非线性区。

()A.正确B.错误参考答案：A8.克服交越失真的方法是采用乙类互补对称电路。

()A.正确B.错误参考答案：B9.当电路中的反馈信号以电流的形式出现在电路输入回路的反馈称为()反馈。

A.串联B.并联C.电压D.电流参考答案：B乙类功放电路在输出功率最大时，功率管消耗的功率最大。

()A.正确B.错误参考答案：B11.差分式放大电路对共模信号具有很强的抑制能力。

()A.正确B.错误参考答案：A12.结型场效应管利用栅—源极间所加的()来改变导电沟道的电阻。

A.反偏电压B.反向电流C.正偏电压D.正向电流参考答案：A13.三级放大电路中，各级的放大倍数均为10，则电路将输入信号放大了()倍。

A.10B.30C.100D.1000参考答案：D14.在放大电路中，以下说法错误的是()。

A.为了稳定静态工作点，可以引入直流负反馈B.为实现稳定输出电压，应引入电压负反馈15.P沟道耗尽型MOS管的外加电压uGS的极性可正可负。

()A.正确B.错误参考答案：A16.当电路中的反馈信号以电压的形式出现在电路输入回路的反馈称为()反馈。

大工《电工及电子技术》课程考试模拟试卷B 2022年2月份《电工及电子技术》课程考试B一、单项选择题（本大题共10小题，每小题3分，共30分）1、已知某正弦交流电压u=100in(20t+60)V，其频率为（）。

A.50HzC.10Hz2、从电源来看，电源本身的电流通路称为（）。

A.内电路C.外电路3、理想无源元件不包括（）。

A.电压元件C.电感元件B.电容元件D.电阻元件B.负载D.网络B.5HzD.1Hz4、有一电感器，电阻可忽略不计，电感L=0.2H。

把它接到220V的工频交流电源上工作，则此电感器的无功功率是（）var。

A.70C.2205、共射放大电路对（）没有放大作用。

A.电流C.电压6、物质按导电能力的不同分类不包括（）。

A.导体C.半导体B.超导体D.绝缘体B.电容D.功率B.770D.5407、某些国家的工业标准频率为60Hz，这种频率的三相异步电动机在p=2时的同步转速是（）r/min。

A.1400C.1800B.1500D.20008、或门当A=0，B=1和A=1，B=1时，F分别为（）。

A.1，0C.0，1B.0，0D.1，19、由对称三相电源向不对称三相负载供电的三相四线制电路中，中性线的作用是使负载的()。

A．相电流对称C．线电流对称B．相电压对称D．线电压对称10、一个十进制计数器由()位二进制计数器组成。

A．4B．3C．2D．5二、选择判断题（本大题共10小题，每小题2分，共20分）1、电路有时又称电网络，简称网络。

（）A．正确B．错误2、阶跃响应实际上就是在交流电源作用下的响应。

（）A．正确B．错误3、世界各国的工业标准频率都是相同的。

（）A．正确B．错误4、在电流对称的情况下，星形联结的对称三相电源中，线电流的有效值等于相电流的有效值。

（A．正确B．错误5、变压器没有电流变换的作用。

（）A．正确B．错误6、电动机在短时过载运行时，过载越多，允许的过载时间越长。
