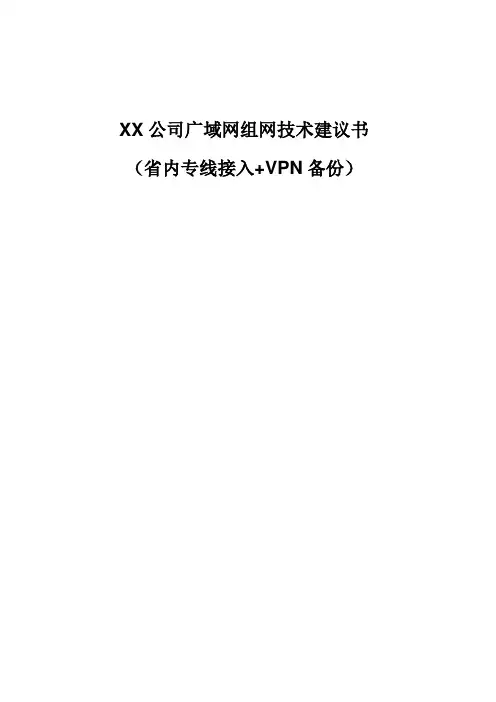

XX公司广域网组网技术建议书（省内专线接入+VPN备份）目录第1章需求分析 (3)1.1 项目背景 (3)1.2 网络现状 (3)1.3 存在问题 (3)1.4 建设目标 (3)第2章网络建设原则 (4)第3章总体建设方案 (4)3.1 设备选型 (4)3.2 网络总体方案 (5)第4章需求实现 (5)4.1 专线接入 (5)4.2 VPN备份 (5)4.2.1 总部及分支VPN备份 (6)4.2.2 移动人员VPN接入 (6)4.3 产品配置 (6)第5章总体方案优势 (7)第6章产品简介 (8)第1章需求分析1.1 项目背景XX公司是广东省内一家主营电子制造的中小型企业。

目前包括广州总部和东莞、深圳及佛山的三个分公司。

公司总部大概有30多名员工，而其它三个分公司各有10名左右的员工。

1.2 网络现状XX公司目前仅在公司总部和三个分公司分别建立了局域网。

具体结构如下：广州总部以S3600为核心交换机，连接总部的30多台主机及服务器。

三个分公司均是在核心部署一台S3100作为核心交换机，连接多台主机。

1.3 存在问题目前，XX公司的整体网络存在的主要问题是现有网络功能单一，无法满足日益增长的业务需求。

目前建成的总部及分公司四处局域网，功能均只是简单的内部邮件交互、文件传输及打印机共享等简单的一些办公功能，作用有限。

而目前随着业务的不断发展，公司对于数据的远程传输及共享需求越来越明显。

●各地分公司每月需要将销售数据、产品需求等一些较为敏感的数据发送到总部，以便总部进行统筹。

●总部则需要将销售计划、产品生产计划等数据下发到各分公司，以便更好地指导其销售及生产。

●出差人员需要随时随地访问总部及分公司各业务服务器，以便实时获取业务相关信息。

1.4 建设目标在保证原有网络拓朴结构基本不变的前提下，以最小的投资实现如下功能：●租用专线，实现总部与各分公司的互联。

●租用ISP提供的线路，建立VPN网络，进行备份。

计算机网络之接入网技术在当今信息技术高速发展的时代，计算机网络的快速发展已经成为现代社会的一种必然趋势。

而作为计算机网络的基础设施之一，接入网技术在实现计算机网络广泛连接的过程中起到了重要作用。

本文将就接入网技术进行讨论，主要内容包括接入网技术的概念、发展历程、主要类型以及未来趋势。

一、接入网技术的概念接入网技术是指将终端用户连接到广域网或互联网的网络技术。

它是计算机网络的入口，为用户提供与互联网交互的通道。

接入网技术的发展与用户对高速、稳定、安全的网络连接需求密切相关。

二、接入网技术的发展历程接入网技术的发展经历了几个重要阶段。

早期的拨号上网技术是用户通过电话线路连接到ISP（互联网服务提供商）的方式，其速度较慢、连接不稳定。

后来，随着宽带接入技术的发展，如ADSL、光纤等，用户可以享受到更快速、稳定的网络连接。

目前，随着5G技术的应用，无线接入网技术也得到了快速的发展。

三、接入网技术的主要类型1. 宽带接入技术宽带接入技术是指使用宽带传输介质，如光纤、同轴电缆等，提供高速网络接入服务。

其中，光纤接入技术由于其较高的传输带宽和抗干扰能力得到了广泛应用。

2. 无线接入技术无线接入技术是指利用无线信号将用户连接到网络的方式。

其中，Wi-Fi是最常见的无线接入技术之一，用户可以通过无线路由器接入网络。

此外，蜂窝网络、卫星网络等也是常用的无线接入技术。

3. 其他接入技术除了宽带和无线接入技术，还存在一些其他接入技术。

例如，以太网接入技术是使用以太网协议实现用户接入的方式，具有成本低、易于扩展等优点。

另外，光纤到户（FTTH）接入技术也是一种高速接入技术。

四、接入网技术的未来趋势随着计算机网络的快速发展，接入网技术也将迎来新的挑战和机遇。

未来，接入网技术将朝着更高速、更稳定、更安全、更智能化的方向发展。

例如，随着5G技术的商用，无线接入网将进一步提速，用户可以享受到更低的延迟和更高的带宽。

此外，随着物联网技术的普及，接入网技术也需要支持更多设备的连接和数据传输。

宽带无线接入技术是目前非常流行的一种接入技术，宽带无线接入技术代表了宽带接入技术一种新的发展趋势，不但建网开通快、维护简单、用户较密时成本低，而且改变了本地电信业务的传统观念。

宽带无线接入技术一般包含无线个人域网（WPAN）、无线局域网（WLAN）、无线城域网（WMAN）、无线广域网（WWAN）四个大类，它们共同组成宽带无线接入技术的网络架构。

一、无线个人域网1．概述在网络构成上，WPAN位于整个网络链的末端，用于解决同一地点的终端与终端之间的连接，即点到点的短距离连接，如手机和蓝牙耳机之间的无线连接。

WPAN工作在个人操作环境，需要相互通信的装置构成一个网络，而无需任何中央管理装置，可以动态组网，从而实现各个设备间的无线动态连接和实时信息交换。

WPAN在2.4GHz频段，其新的标准将可以支持最高达55Mbit/s的多媒体通信。

目前承担WPAN标准化任务的国际组织主要是IEEE802.15工作组。

2．标准化进程1998年3月，在IEEE802.11无线局域网工作组内成立了一个WPAN研究组。

1999年3月，该研究组扩充为一个专门的工作组，即现在所说的IEEE802.15。

IEEE802.15负责制订WPAN标准，又分为4个任务组（TG）。

TG1也就是IEEE802.15.1，该任务组负责在蓝牙技术1.1版的基础上制订WPAN标准。

IEEE802.15.1于2002年6发布了IEEEstd.802.15.1--2002版。

TG2是解决WPAN与WLAN等其他无线网络之间共存问题的任务组。

目标是使WPAN和WLAN在同时运行的过程中相互干扰最小，保证两者正常运作。

TG3是高速率任务组，为在WPAN实现20Mbit/s以上的传输速率制定相应的标准和规则。

TG4，也就是IEEE802.15.4，负责低速WPAN标准的制定。

二、无线局域网1．概述WLAN是目前在全球重点应用的宽带无线接入技术之一，用于点对多点的无线连接，解决用户群内部的信息交流和网际接入，如企业网和驻地网。

第7章广域网接入技术在网络中，资源共享成为网络存在的最根本应用，但是对于两个局域网物理相隔距离情况下，资源共享变得困难起来，那么在这个前提下在广泛范围内建立起计算机通信网成为必要。

广泛的范围是指地理范围而言，可以超越一个城市，一个国家甚至全球，因此对通信的要求高，复杂性也越高。

“局域网”连接在一起，就成为“广域网”，最后构成整个“国际互联网”。

广域网产生了，那么如何把我们的网络或者计算机接入到其中呢，接入广域网的方式、方法、技术是什么呢，在本章中将介绍这些内容。

7.1广域网接入技术概述7.1.1广域网的概念局域网只能在一个相对比较短的距离内实现，当主机之间的距离较远时，例如，相隔几十或几百公里，甚至几千公里，局域网显然就无法完成主机之间的通信任务。

这时就需要另一种结构的网络，即广域网。

广域网（Wide Area Networks , WIN）的地理覆盖范围可以从数公里到数千公里，可以连接若干个城市、地区甚至跨越国界而成为遍及全球的一种计算机网络。

广域网将地理上相隔很远的局域网互连起来。

由于广域网的造价较高，一般都是由国家或较大的电信公司出资建造。

广域网是互联网的核心部分，其任务是通过长距离运送主机所发送的数据。

连接广域网各结点交换机的链路都是高速链路。

需要澄清的一个要领是广域网不等于互联网。

在互联网中，为不同类型、协议的网络“互联”才是它的主要特征。

广域网由一些结点交换机以及连接这些交换机的链路组成。

结点交换机的任务是将分组存储转发，结点之间都是点到点连接，但为了提高网络的可靠性，通常一个结点交换机往往与多个结点交换机相连。

受经济条件的限制，广域网都不使用局域网普遍采用的多点接入技术。

从层次上考虑，广域网使用的协议在网络层。

7.1.2广域网接入技术分类1、点对点链路点对点链路提供的是一条预先建立的从客户端经过运营商网络到达远端目标网络的广域网通信路径。

一条点对点链路就是一条租用的专线，可以在数据收发双方之间建立起永久性的固定连接。

目前可供入网的方式有十种，即：PSTN、ISDN、ADSL 、VDSL、DDN、Cable-Modem 、LAN、PON、LMDS和PLC。

简介如下：一、PSTN（拨号上网）PSTN（公用电话交换网）通过普通电话线“-拨号接入”上网。

最高速率为56kbps，实际速率为20－50kbps，其速率远远不能满足多媒体信息传输需求。

接入方便，只要能打电话，再加上MODEM（调制解调器）即可。

不足之处是在上网时不能拨打电话。

——这个是最古老的上网方式了，濒临淘汰~二、ISDN（一线通）ISDN（综合业务数字网）在上网时可任意拨打电话。

普通Modem拨号需要等待1到5分钟才能接入，ISDN 只需要1至3秒钟就可实现接入，速度可达56－128kbps。

窄带ISDN也不能满足高质量的VOD（视频点播）等宽带应用。

使用ISDN需要专用终端设备。

——比上面那个快不到哪去，现在也没多少人用了三、ADSL（推荐）ADSL（非对称数字用户环路）是一种通过普通电话线路提供宽带数据业务的技术。

它支持上行640kbps －1Mbps与下行1Mbps－8Mbps的速率，其有效传输距离为3－5公里——这个是最大的不足，这意味着用户距离最近的电信局不能远于5公里，你可以到最近的电信局询问是否可以接入以及详细的事项，一般就是带着身份证过去填表缴钱就行了ADSL无需拨号，始终在线，用户到机房是专线，局端出口是共享方式。

ADSL接入需要电脑里有网卡和ADSL MODEM（即ADSL猫，价格大约100-300，很多地方如果你申请包年的ADSL服务，电信商会送你一个“猫”用的）。

四、VDSLVDSL（甚高速数字用户环路），它是ADSL的快速版，其短距离内的最大下载速率可达55Mbps，上传速率可达2.3Mbps。

——费用较高，并且那么快的下载速度一般的电脑也承受不了，现在家用PC硬盘的读盘速度最高是8MB/秒，而55Mbps的下载速度就意味着将近7MB/s的读盘速度才能跟上，这对硬盘是很大的考验~五、DDNDDN（数字数据网），进网速率最高可达2M，接入方式一般为专线。

（一）、SDH技术1、SDH技术简单介绍SDH业务是指客户直接租用传输的线路来提供点到点的通信服务，该业务的提供只能按照SDH体系中的模块信号速率来提供，基本的速率提供范围为：2Mbit/s ,155Mbit/s ，622Mbit/s，2.5Gbit/s，提供点到点的专线连接。

SDH网是由一些SDH网元(NE)组成的，在光纤上进行同步信息传输、复用、分插和交叉连接的网络。

它有全世界统一的网络节点接口（NNI），从而简化了信号的互通以及信号的传输、复用、交叉连接和交换过程；它有一套标准化的信息结构等级（称为同步传送模块STM-N），并具有一种块状帧结构，允许安排丰富的开销比特（即网络节点接口比特流中扣除净负荷后的剩余部分）用于网络的OAM；它的基本网元有终端复用器（TM）、再生中继器（REG）、分插复用器（ADM）和同步数字交叉连接设备（SDXC）等等，其功能各异，但都有统一的标准光接口，能够在基本光缆段上实现横向兼容，即允许不同厂家设备在光路上互通。

它有一套特殊的复用结构，允许现存准同步数字体系、同步数字体系和B-ISDN信号都能进入其帧结构，因而具有广泛的适用性；它大量采用软件进行网络配置和控制，使得新功能和新特性的增加比较方便，适于将来的不断发展。

另外，随着科学和技术的发展，现代社会对通信的依赖越来越大，通信网络的生存性已成为至关紧要的问题。

利用ADM的分插能力和智能构成的自愈环是SDH的特色之一。

所谓自愈网（Self-healing network）就是无需人为干预，网络就能在极短的时间内从失效故障中自动恢复所携带的业务，使用户感觉不到网络已出现了故障。

其基本原理就是使网络具备替代传输路由并重新确立通信的能力。

在SDH网中，在净负荷区可以封装各种信息(如PPP帧、ATM信元等) ，因此，在SDH传输网上可以直接实现IP over SDH技术，也可以间接承载ATM业务。

由于IP直接承载在SDH上时，SDH业务不涉及协议，且不需在每个网络节点进行缓存和处理所传输的数据，从而使专线电路的网络具有高速、低时延的特点。
