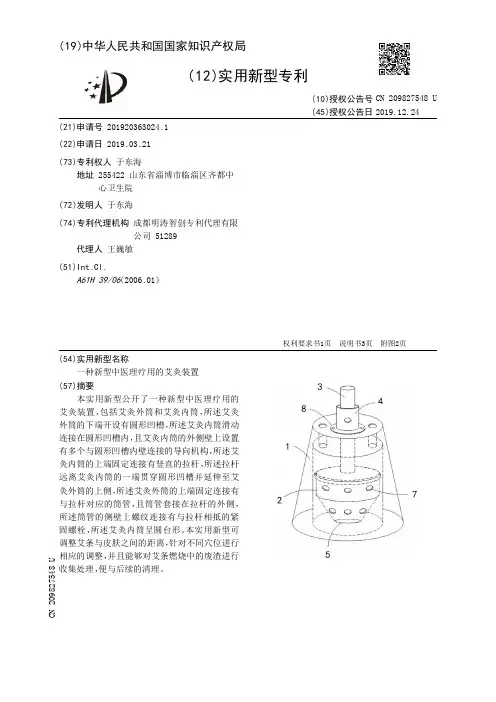

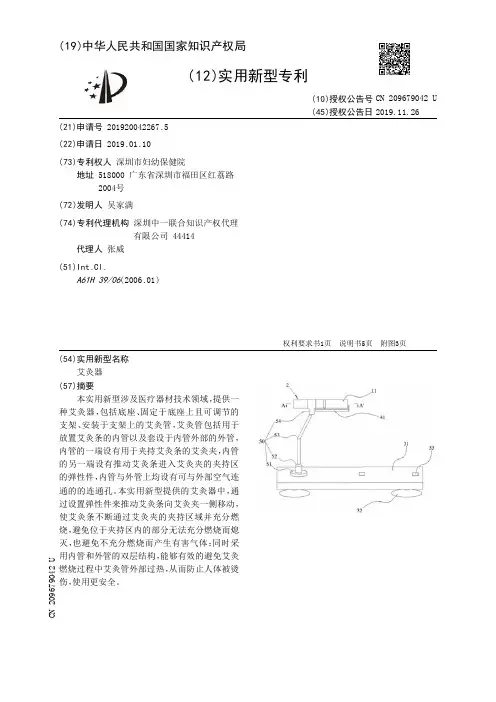

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920363024.1(22)申请日 2019.03.21(73)专利权人 于东海地址 255422 山东省淄博市临淄区齐都中心卫生院(72)发明人 于东海　(74)专利代理机构 成都明涛智创专利代理有限公司 51289代理人 王巍敏(51)Int.Cl.A61H 39/06(2006.01)(54)实用新型名称一种新型中医理疗用的艾灸装置(57)摘要本实用新型公开了一种新型中医理疗用的艾灸装置，包括艾灸外筒和艾灸内筒，所述艾灸外筒的下端开设有圆形凹槽，所述艾灸内筒滑动连接在圆形凹槽内，且艾灸内筒的外侧壁上设置有多个与圆形凹槽内壁连接的导向机构，所述艾灸内筒的上端固定连接有竖直的拉杆，所述拉杆远离艾灸内筒的一端贯穿圆形凹槽并延伸至艾灸外筒的上侧，所述艾灸外筒的上端固定连接有与拉杆对应的筒管，且筒管套接在拉杆的外侧，所述筒管的侧壁上螺纹连接有与拉杆相抵的紧固螺栓，所述艾灸内筒呈圆台形。

本实用新型可调整艾条与皮肤之间的距离，针对不同穴位进行相应的调整，并且能够对艾条燃烧中的废渣进行收集处理，便与后续的清理。

权利要求书1页 说明书3页 附图2页CN 209827548 U 2019.12.24C N 209827548U权　利　要　求　书1/1页CN 209827548 U1.一种新型中医理疗用的艾灸装置，包括艾灸外筒(1)和艾灸内筒(2)，其特征在于，所述艾灸外筒(1)的下端开设有圆形凹槽，所述艾灸内筒(2)滑动连接在圆形凹槽内，且艾灸内筒(2)的外侧壁上设置有多个与圆形凹槽内壁连接的导向机构，所述艾灸内筒(2)的上端固定连接有竖直的拉杆(3)，所述拉杆(3)远离艾灸内筒(2)的一端贯穿圆形凹槽并延伸至艾灸外筒(1)的上侧，所述艾灸外筒(1)的上端固定连接有与拉杆(3)对应的筒管(4)，且筒管(4)套接在拉杆(3)的外侧，所述筒管(4)的侧壁上螺纹连接有与拉杆(3)相抵的紧固螺栓，所述艾灸内筒(2)呈圆台形，所述艾灸内筒(2)的下端开设有圆形开口，且圆形开口内连接有圆形板(5)，所述圆形板(5)的上端连接有竖直的艾条(6)，所述艾灸内筒(2)的侧壁上均布有多个透气孔(7)。

专利名称：一种专用艾柱
专利类型：实用新型专利
发明人：姜巍
申请号：CN201920899633.9申请日：20190615
公开号：CN210472608U
公开日：
20200508
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种专用艾柱，涉及艾灸技术领域，该一种专用艾柱，包括温针灸器和艾柱，其中所述温针灸器包括外套和托盘；所述外套包括套筒和手持部，所述套筒为中空且两端开口的圆筒状，所述套筒外表面的顶部固定连接有手持部；所述托盘包括托盘本体、防脱环、透气孔、安装孔和提手，所述托盘本体为中空且一端开口的圆筒状。

该款专用艾柱，在外观上较传统艾柱有很大区别，更加美观，重量更轻，提高了体验的舒适性，通过设置三个点燃凸起，在使用时，可以点燃一个点燃凸起，也可以同时点燃三个点燃凸起，实现了便于使用和燃烧更加充分的目的，两个艾柱上的点燃凸起可以扣在一起，使艾柱的放置更加方便。

申请人：广州海福医疗器械有限公司
地址：510000 广东省广州市南沙区东涌镇市鱼路120号
国籍：CN
代理机构：成都明涛智创专利代理有限公司
代理人：王巍敏
更多信息请下载全文后查看。

专利名称：一种艾灸器具
专利类型：实用新型专利
发明人：王鹏
申请号：CN201822139696.2申请日：20181220
公开号：CN209679041U
公开日：
20191126
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种艾灸器具，包括：内套、外套、钢丝网片和连接件，所述连接件由支撑部和U形固定夹组成，所述内套侧壁底部设有用于与所述支撑部相适配卡接的凹槽，所述支撑部上放置所述钢丝网片，所述内套通过所述凹槽套设在所述支撑部和所述钢丝网片上方，所述钢丝网片和所述内套形成的空间用于放置艾物质；所述U形固定夹夹紧在所述外套侧壁上，使得带有所述钢丝网片和所述内套的支撑部处于所述外套内部，所述内套下方和所述外套底部之间形成空腔，从而使得与支撑部上的钢丝网片、艾物质以及内套在外套内部上下移动，进而在实际使用过程中，可根据用户皮肤对温度的耐受程度，上下调整U形固定夹，避免由于温度过高对用户皮肤造成灼烧。

申请人：王鹏
地址：036600 山西省忻州市保德县土崖塔乡寨上村055号
国籍：CN
代理机构：北京中南长风知识产权代理事务所(普通合伙)
代理人：郑海
更多信息请下载全文后查看。

专利名称：一种艾灸治疗罐
专利类型：实用新型专利
发明人：宋明荣
申请号：CN201820443807.6申请日：20180330
公开号：CN209347618U
公开日：
20190906
专利内容由知识产权出版社提供
摘要：本实用新型所述的一种艾灸治疗罐属于中医保健器具技术领域，设有罐体、罐底和艾条架，所述罐体为上下开口葫芦状罐体，罐体上设有高低错位的气孔；所述罐底为橡胶制成，其内径与罐体下端口的外径一致，罐底内设有一张金属丝网，金属网垂直与罐底壁；所述艾条架设于罐体内，艾条架上面挂于罐体上端口，艾条架设有由上端口向下的三片分开的支撑片，每片支撑片上均设有透气缝，透气缝将支撑片下端分为两小片，所述支撑片为由弹力的金属片；分开的支撑片可以插入大小不一的艾条，设置透气缝，可以解决艾条不能充分燃烧的问题。

申请人：北京御美佳人文化传媒有限公司
地址：100023 北京市大兴区乐园路4号院3号楼1715室
国籍：CN
更多信息请下载全文后查看。

专利名称：艾灸用具
专利类型：实用新型专利
发明人：周权
申请号：CN201821814725.4申请日：20181105
公开号：CN209529673U
公开日：
20191025
专利内容由知识产权出版社提供
摘要：本实用新型涉及医疗器械技术领域，尤其涉及一种艾灸用具。

该艾灸用具包括燃烧盒及滚轮，燃烧盒包括壳体及滤网，壳体为两端开口的中空结构，滤网设置于壳体内，壳体与滤网形成用于盛放可燃艾的置物槽，滚轮与壳体转动连接，滚轮在艾灸时与人体接触。

艾灸过程中，艾灸部位始终与滚轮接触，使得过滤网上的可燃艾与人体艾灸部位之间的间隙保持不变，从而使可燃艾燃烧产生的温度更均匀地作用于人体，以增强艾灸效果。

同时，使用者推动燃烧盒运动时，滚轮对人体进行按压，有助于传导可燃艾燃烧产生的温度，增强艾灸效果。

而且，该艾灸用具的置物槽内不仅可以放置艾条，还可以放置艾绒，使得该艾灸用具的适用范围较广。

申请人：周权
地址：518000 广东省深圳市福田区滨河大道3001号京基御景华城商业广场二楼205扶元堂国籍：CN
代理机构：深圳中细软知识产权代理有限公司
代理人：仉玉新
更多信息请下载全文后查看。

专利名称：一种便携式艾灸盒
专利类型：实用新型专利
发明人：郭婷,朱虹,石拓,郭广宇,宋俊呈申请号：CN201920131210.2
申请日：20190125
公开号：CN209751642U
公开日：
20191210
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种便携式艾灸盒，包括由两块主板和两块侧板组成的方形盒体，所述盒体的顶部设有盒盖，盒盖上设有若干个透气孔，所述盒体内设有艾条架，所述艾条架由铁丝网和设在铁丝网上面的一个或若干个隔板组成，所述铁丝网的四周设有安装架，所述铁丝网固定在安装架上，所述安装架的两个侧边设有安装板，所述安装板通过螺栓孔和螺栓固定在两块主板上。

本实用新型具有操作方便、使用舒适、灸疗效果好以及便于携带等优点。

申请人：武汉市第一医院
地址：430022 湖北省武汉市硚口区中山大道215号
国籍：CN
代理机构：武汉开元知识产权代理有限公司
代理人：徐绍新
更多信息请下载全文后查看。

专利名称：多功能艾灸罐
专利类型：实用新型专利
发明人：曾志方
申请号：CN201720877194.2申请日：20170719
公开号：CN211797672U
公开日：
20201030
专利内容由知识产权出版社提供
摘要：本实用新型涉及艾灸装置领域，具体涉及多功能艾灸罐；包括罐体和自动进灸机构，罐体的一端设有朝向罐体内部的第一凸起，第一凸起上均匀开设有若干通孔，罐体的另一端安装有艾柱安装柱，艾柱安装柱的端部开设有艾柱入口，艾柱安装柱的侧壁上均匀开设有若干出烟口；自动进灸机构包括艾柱管、弹簧与管盖，艾柱管的一端与艾柱安装柱通过艾柱入口配合安装，艾柱管的另一端与管盖螺纹连接，弹簧配合安装于艾柱管内，弹簧露出艾柱管的部分与管盖配合连接。

本实用新型结构简单，能够实现自动进灸，从而能够保证艾柱燃烧端与底部之间的距离，保证罐体底部的温度，保证治疗保健效果。

申请人：曾志方
地址：415000 湖南省常德市武陵区青年东路德泰花园一栋一单元五零二室
国籍：CN
代理机构：北京风雅颂专利代理有限公司
代理人：曾志鹏
更多信息请下载全文后查看。

专利名称：一种艾灸装置
专利类型：实用新型专利
发明人：颜怀祥
申请号：CN201820531602.3申请日：20180413
公开号：CN208838558U
公开日：
20190510
专利内容由知识产权出版社提供
摘要：本实用新型涉及医疗护理领域，具体涉及一种艾灸装置，所述艾灸装置包括空腔型壳体，所述壳体顶部设有气孔，壳体底部为平面且设有气孔，并设有连接至皮肤表面的固定装置，所述壳体一侧设有安装孔，另一侧设有通气孔，所述安装孔内穿设有艾条固定座，所述艾条固定座上设有艾条。

本实用新型将艾条插装于盒体内，产生的艾烟以及艾条燃烧产生的热量均可在艾灸装置的聚集作用下直接作用于使用者皮肤表面，实现真正的热灸理疗，大大提高艾灸的效果，并且盒体底部设有烟灰隔网，可有效防止艾条燃烧后的灰烬落下造成的烫伤。

申请人：东莞市祥勤按摩器材科技有限公司
地址：523957 广东省东莞市厚街镇白濠世纪路8号东莞市祥勤按摩器材科技有限公司
国籍：CN
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 202122469543.6(22)申请日 2021.10.13(73)专利权人 牛永南地址 054699 河北省邢台市广宗县大平台乡东牛里庄村5队045号(72)发明人 牛永南　(74)专利代理机构 石家庄旭昌知识产权代理事务所(特殊普通合伙) 13126代理人 张会强(51)Int.Cl.A61H 39/06(2006.01)A61H 9/00(2006.01)A61M 1/08(2006.01)(54)实用新型名称艾灸罐(57)摘要本实用新型提供了一种艾灸罐，用于同时对人体进行艾灸和拔罐，包括：罐体、加热池和盖体，所述罐体开口设置，所述加热池设置于所述罐体的顶部，且所述加热池可供艾草柱于其内部闷烧，所述盖体可拆卸的盖设于所述加热池的顶部，因所述盖体的盖设，可调节所述艾草柱于所述加热池内的闷烧速度。

本实用新型所述的艾灸罐，通过在罐体上设置加热池，将艾草柱在加热池内闷烧，使得可在对人体进行拔罐的同时对人体进行艾灸；同时，又因为设置了盖体，可调节艾草柱的闷烧速度，一方面可防止闷烧过快烫伤使用者，另一方面可防止艾草柱闷烧过快，加热罐体的气体，影响拔罐的效果。

权利要求书1页 说明书4页 附图6页CN 216061286 U 2022.03.18C N 216061286U1.一种艾灸罐，用于同时对人体进行艾灸和拔罐，其特征在于包括：罐体(1)，所述罐体(1)开口设置；加热池(101)，所述加热池(101)设置于所述罐体(1)的顶部，且所述加热池(101)可供艾草柱于其内部闷烧；盖体(2)，所述盖体(2)可拆卸的盖设于所述加热池(101)的顶部，因所述盖体(2)的盖设，可调节所述艾草柱于所述加热池(101)内的闷烧速度。

2.根据权利要求1所述的艾灸罐，其特征在于：于所述罐体(1)上设置有供抽气用的气阀(104)，且于所述气阀(104)的顶端设有阻气件(1041)。

专利名称：一种艾灸罐
专利类型：实用新型专利
发明人：杨占斌
申请号：CN201220673041.3申请日：20121207
公开号：CN202961149U
公开日：
20130605
专利内容由知识产权出版社提供
摘要：本实用新型涉及医疗保健器械领域，尤其是涉及一种艾灸罐包括：包括：罐体以及用于将所述罐体和被施灸者相固定的固定带；其中所述固定带与所述罐体连接；罐体上设置有用于对被施灸者进行艾灸的施灸孔以及用于艾炷或者艾条探入所述罐体的探入孔。

将施灸孔对准人体需要艾灸的部位，并使用固定带将罐体固定。

将点燃的艾炷或者艾条通过探入孔插入罐体中，艾炷或者艾条燃烧所产生的烟熏、红外线、热能以及药物等穿过施灸孔与被施灸者的皮肤相接触，产生艾灸效果。

施灸者以及被施灸者均可以根据施灸的需要，通过控制艾炷或者艾条插入罐体的深度来调节艾炷或者艾条距离人体表面的距离。

避免了施灸者必须手持艾灸装置甚至是艾炷或者艾条在人体实施艾灸。

申请人：杨占斌
地址：064401 河北省迁安市沙河驿镇沙河驿村598号
国籍：CN
代理机构：北京超凡志成知识产权代理事务所(普通合伙)
代理人：李世喆
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920252135.5(22)申请日 2019.02.27(73)专利权人 陈邦平地址 317500 浙江省台州市温岭市松门镇乃崦东路287号(72)发明人 陈邦平　(74)专利代理机构 台州蓝天知识产权代理有限公司 33229代理人 杨娟(51)Int.Cl.A61H 39/06(2006.01)(54)实用新型名称一种灸罐(57)摘要本实用新型提供了一种灸罐，属于医疗保健器械领域。

它解决了雷火灸或艾灸时的人身安全性差技术问题。

本实用新型中的灸罐，包括中空的外罐和位于外罐内的内罐；外罐呈倒扣的碗形且上端设置有外罐开口，外罐下端设置有外罐广口；内罐呈中空圆筒形且上端设置有用于将雷火灸或艾灸放入内罐的内罐开口，内罐开口端的外壁上设置有环形扣耳；外罐内壁上设置有环形台，内罐的环形扣耳活动卡接在外罐的环形台上且内罐的下端穿过环形台的中部伸入外罐内，内罐的底部置于外罐广口的上方。

本实用新型中的灸罐分为外罐和内罐且二者呈分体式连接，防止雷火灸或者艾灸烫伤人体皮肤，且增加消防安全性，利用砭石做内罐增加了其治疗或养生效果。

权利要求书1页 说明书3页 附图3页CN 209790390 U 2019.12.17C N 209790390U权　利　要　求　书1/1页CN 209790390 U1.一种灸罐，其特征在于，包括中空的外罐(1)和位于所述外罐(1)内的内罐(2)；所述外罐(1)呈倒扣的碗形且上端设置有外罐开口(11)，所述外罐(1)下端设置有外罐广口(12)；所述内罐(2)呈中空圆筒形且上端设置有用于将雷火灸或艾灸放入所述内罐(2)的内罐开口(21)，所述内罐开口(21)端的外壁上设置有环形扣耳(22)；所述外罐(1)内壁上设置有抵接所述环形扣耳(22)的环形台(13)，所述内罐(2)的环形扣耳(22)活动卡接在所述外罐(1)的环形台(13)上且所述内罐(2)的下端穿过所述环形台(13)的中部伸入所述外罐(1)内，所述内罐(2)的底部置于所述外罐广口(12)的上方。
