一、公制内六角螺栓与内六角扳手尺寸对照表：内六角螺栓 ==对应内六角扳手尺寸M3←→ 2.5M4←→3M5←→4M6←→5M8←→6M10←→8M12←→ 10M14←→ 12M16←→ 14M18←→ 14M20←→ 17M22←→ 17攻螺纹底孔的计算：脆性材料（铸铁、青铜等）：钻孔直径 d0=d( 螺纹外径 )-1.1p （螺距）塑性材料（钢、紫铜等）：钻孔直径d0=d(螺纹外径 )-p （螺距）二、内六角扳手的型号比螺丝的型号下多少？比如 6#内六角扳手用来拧M8的内六角螺丝？4#←→ M55#←→ M66#←→ M88#←→ M1010#←→ M1212#←→ M14,M1614#←→ M16,M2017#←→ M2019#←→ M2422#, ←→ M3027#←→ M36三、外六角所用的开口扳手以六角螺母对应比较准确，因为存在六角头螺栓和小六角头螺栓。

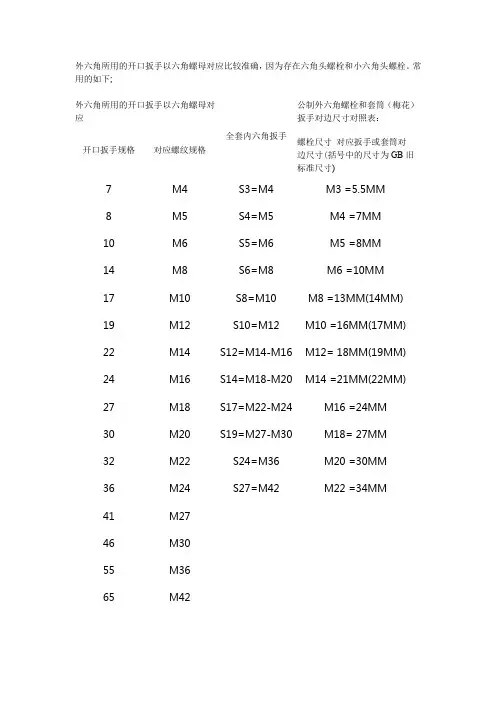

常用的开口扳手规格为：7、8、10、14、17、19、22、24、27、30、32、36、41、46、55、65；对应螺纹规格为： M4、M5、M6、M8、M10、M12、M14、M16、M18、M20、M22、M24、M27、M30、M36、M42全套内六角扳手中最小规格为3，其对应关系为 S3=M4、S4=M5、S5=M6、S6=M8、S8=M10、S10=M12、S12=M14-M16、S14=M18-M20、S17=M22-M24、S19=M27-M30、S24=M36、S27=M42。
攻丝前螺纹底孔直径的计算方法：对于脆性材料按照基本尺寸-1.0826 螺距 , 对于塑性材料按照螺纹基本尺寸 - 螺距 +0.1 。
脆性材料在攻丝时为纯切削状态 , 底孔尺寸为螺纹牙底圆直径 , 塑性材料在攻丝时由于材料受力后产生塑性变形 , 材料会向螺纹小径移动 , 因此底孔应该适当加大。

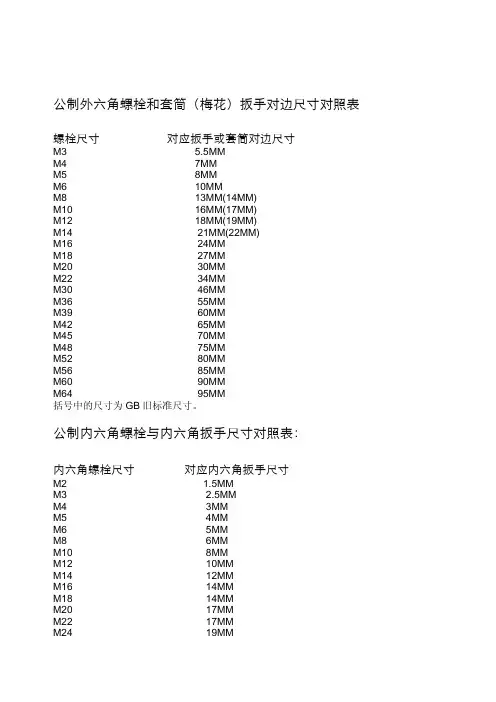

对于 M6以下的螺纹孔，不分材料性质，统一按基本尺寸 - 螺距 . 钻孔一般用螺栓大径 D减去螺距 .四、公制外六角螺栓和套筒（梅花）扳手对边尺寸对照表：螺栓尺寸对应扳手或套筒对边尺寸M3←→ 5.5MMM4←→ 7MMM5←→ 8MMM6←→ 10MMM8←→ 13MM(14MM)M10←→ 16MM(17MM)M12←→ 18MM(19MM)M14←→ 21MM(22MM)M16←→ 24MMM18←→ 27MMM20←→ 30MMM22←→ 34MM括号中的尺寸为GB旧标准尺寸。
螺栓与扳手对应表(总2页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--外六角，内六角螺栓和对应扳手尺寸对照表公制外六角螺栓和套筒（开口）扳手对边尺寸对照表：螺栓尺寸对应扳手或套筒对边尺寸M3M4 7MMM5 8MMM6 10MMM8 13MM(14MM)M10 16MM(17MM)M12 18MM(19MM)M14 21MM(22MM)M16 24MMM18 27MMM20 30MMM22 34MMM24 36MMM27 41MMM30 46MMM33 50MMM36。
55MM备注：括号中的尺寸为GB旧标准尺寸。
公司风机上基本用旧编号公制内六角螺栓与内六角扳手尺寸对照表：内六角螺栓对应内六角扳手尺寸M3M4 3M5 4M6 5M8 6M10 8M12 10M14 12M16 14M18 14M20 17M22 17M24 19公司用的棘轮扳手：有1/4驱动头（小棘轮），1/2的驱动头（常用），3/4的驱动头（力屈服强度指材料在出现屈服现象时所能承受的最大应力级螺丝通常指采用SCM435合金钢材料制造,其最小抗拉强度达到1220Mpa,硬度达到39~44HRC的超高强度螺丝。
丝锥是用来加工较小直径内螺纹的成形刀具，一般选用合金工具钢9SiGr 制成，并经热处理制成。
通常M6～M24的丝锥一套为两支，称头锥、二锥；M6以下及M24以上一套有三支、即头锥、二锥和三锥。
———铰扛钻头是钻孔用的刀削工具，常用高速钢制造，工作部分经热处理淬硬至62～65HRC。
一般钻头由柄部、颈部及工作部分组成。
盲孔的深度的公式计算：孔的深度=所需螺纹的深度+板牙是加工外螺纹的刀具，用合金工具钢9SiGr制成，并经热处理淬硬。
其外形像一个圆螺母，只是上面钻有3～4个排屑孔，并形成刀刃。
板牙由切屑部分、定位部分和排屑孔组成。
圆板牙螺孔的两端有40°的锥度部分，是板牙的切削部分。
一、公制内六角螺栓与内六角扳手尺寸对照表：内六角螺栓==对应内六角扳手尺寸M3←→2.5M4←→3M5←→4M6←→5M8←→6M10←→8M12←→10M14←→12M16←→14M18←→14M20←→17M22←→17攻螺纹底孔的计算：脆性材料（铸铁、青铜等）：钻孔直径d0=d(螺纹外径)-1.1p（螺距）塑性材料（钢、紫铜等）：钻孔直径d0=d(螺纹外径)-p（螺距）二、内六角扳手的型号比螺丝的型号下多少？比如6#内六角扳手用来拧M8的内六角螺丝？4#←→M55#←→M66#←→M88#←→M1010#←→M1212#←→M14,M1614#←→M16,M2017#←→M2019#←→M2422#,←→M3027#←→M36三、外六角所用的开口扳手以六角螺母对应比较准确，因为存在六角头螺栓和小六角头螺栓。
常用的开口扳手规格为：7、8、10、14、17、19、22、24、27、30、32、36、41、46、55、65；对应螺纹规格为：M4、M5、M6、M8、M10、M12、M14、M16、M18、M20、M22、M24、M27、M30、M36、M42全套内六角扳手中最小规格为3，其对应关系为S3=M4、S4=M5、S5=M6、S6=M8、S8=M10、S10=M12、S12=M14-M16、S14=M18-M20、S17=M22-M24、S19=M27-M30、S24=M36、S27=M42。
攻丝前螺纹底孔直径的计算方法：对于脆性材料按照基本尺寸-1.0826螺距,对于塑性材料按照螺纹基本尺寸-螺距+0.1。
脆性材料在攻丝时为纯切削状态,底孔尺寸为螺纹牙底圆直径,塑性材料在攻丝时由于材料受力后产生塑性变形,材料会向螺纹小径移动,因此底孔应该适当加大。
对于M6以下的螺纹孔，不分材料性质，统一按基本尺寸-螺距.钻孔一般用螺栓大径D减去螺距.四、公制外六角螺栓和套筒（梅花）扳手对边尺寸对照表：螺栓尺寸对应扳手或套筒对边尺寸M3←→5.5MMM4←→7MMM5←→8MMM6←→10MMM8←→13MM(14MM)M10←→16MM(17MM)M12←→18MM(19MM)M14←→21MM(22MM)M16←→24MMM18←→27MMM20←→30MMM22←→34MM括号中的尺寸为GB旧标准尺寸。
