For personal use only in study and research; not forcommercial use贝克曼梁测定路基路面回弹弯沉试验一、目的和要求1.本方法适用于测定各类路基路面的回弹弯沉,用以评定其整体承载能力,可供路面结构设计使用。
2. 沥青路面的弯沉以路表温度20℃时为准,在其他温度测试时,对厚度大于5cm的沥青路面,弯沉值应予温度修正。
二、实验装置1.标准车:双轴、后轴双侧4轮的载重车,其标准轴荷载、轮胎尺寸、轮胎间隙及轮胎气压等主要参数应符合表2-1的要求。
测试车采用后轴100 kN的BZZ—100标准车。
表2-1 测定弯沉用的标准车参数2.路面弯沉仪:参见图2-1,由贝克曼梁、百分表及表架组成,贝克曼梁由合金铝制成,上有水准泡,其前臂(接触路面)与后臂(装百分表)长度比为2∶1。
弯沉仪长度有两种:一种长3.6m,前后臂分别为2.4m和1.2m;另一种加长的弯沉仪长5.4m,前后臂分别为3.6m和1.8m。
当在半刚性基层沥青路面或水泥混凝土路面上测定时,宜采用长度为5.4m 的贝克曼梁弯沉仪,并采用BZZ—100标准车。
弯沉采用百分表量得,也可用自动记录装置进行测量。
3.接触式路表温度计:端部为平头,分度不大于1℃。
4.其它:皮尺、口哨、白油漆或粉笔,指挥旗等。
图2-1 弯沉仪三、实验步骤1.准备工作a.检查并保持测定用标准车的车况及刹车性能良好,轮胎内胎符合规定充气压力。
b.向汽车车槽中装载(铁块或集料),并用地中衡称量后轴总质量,符合要求的轴重规定,汽车行驶及测定过程中,轴重不得变化。
c.测定轮胎接地面积:在平整光滑的硬质路面上用千斤顶将汽车后轴顶起,在轮胎下方铺一张新的复写纸,轻轻落下千斤顶,即在方格纸上印上轮胎印痕,用求积仪或数方格的方法测算轮胎接地面积,准确至0.1cm2。
d.检查弯沉仪百分表测量灵敏情况。
e.当在沥青路面上测定时,用路表温度计测定试验时气温及路表温度(一天中气温不断变化,应随时测定),并通过气象台了解前5d的平均气温(日最高气温与最低气温的平均值)。
贝克曼梁测定路基路面回弹弯沉试验一、目的和要求1.本方法适用于测定各类路基路面的回弹弯沉,用以评定其整体承载能力,可供路面结构设计使用。
2. 沥青路面的弯沉以路表温度20℃时为准,在其他温度测试时,对厚度大于5cm的沥青路面,弯沉值应予温度修正。
二、实验装置1.标准车:双轴、后轴双侧4轮的载重车,其标准轴荷载、轮胎尺寸、轮胎间隙与轮胎气压等主要参数应符合表2-1的要求。
测试车采用后轴100 kN的BZZ—100标准车。
成,上有水准泡,其前臂(接触路面)与后臂(装百分表)长度比为2∶1。
弯沉仪长度有两种:一种长3.6m,前后臂分别为2.4m和1.2m;另一种加长的弯沉仪长5.4m,前后臂分别为3.6m和1.8m。
当在半刚性基层沥青路面或水泥混凝土路面上测定时,宜采用长度为5.4m的贝克曼梁弯沉仪,并采用BZZ—100标准车。
弯沉采用百分表量得,也可用自动记录装置进行测量。
3.接触式路表温度计:端部为平头,分度不大于1℃。
4.其它:皮尺、口哨、白油漆或粉笔,指挥旗等。
图2-1 弯沉仪三、实验步骤1.准备工作a.检查并保持测定用标准车的车况与刹车性能良好,轮胎内胎符合规定充气压力。
b.向汽车车槽中装载(铁块或集料),并用地中衡称量后轴总质量,符合要求的轴重规定,汽车行驶与测定过程中,轴重不得变化。
c.测定轮胎接地面积:在平整光滑的硬质路面上用千斤顶将汽车后轴顶起,在轮胎下方铺一X新的复写纸,轻轻落下千斤顶,即在方格纸上印上轮胎印痕,用求积仪或数方格的方法测算轮胎接地面积,准确至0.1cm2。
d.检查弯沉仪百分表测量灵敏情况。
e.当在沥青路面上测定时,用路表温度计测定试验时气温与路表温度(一天中气温不断变化,应随时测定),并通过气象台了解前5d的平均气温(日最高气温与最低气温的平均值)。
f.记录沥青路面修建或改建时材料、结构、厚度、施工与养护等情况。
2.路基路面回弹弯沉测试a.在测试路段布置测点,其距离随测试需要而定。
工程名称: 204国道赣榆段路基及桥涵工程 合同号: G204GYLJ-3 编号: 001工程名称: 204国道赣榆段路基及桥涵工程 合同号: G204GYLJ-3 编号: 002工程名称: 204国道赣榆段路基及桥涵工程 合同号: G204GYLJ-3 编号: 003工程名称: 204国道赣榆段路基及桥涵工程 合同号: G204GYLJ-3 编号: 004工程名称: 204国道赣榆段路基及桥涵工程 合同号: G204GYLJ-3 编号: 005工程名称: 204国道赣榆段路基及桥涵工程 合同号: G204GYLJ-3 编号: 006工程名称: 204国道赣榆段路基及桥涵工程 合同号: G204GYLJ-3 编号: 007工程名称: 204国道赣榆段路基及桥涵工程 合同号: G204GYLJ-3 编号: 008工程名称: 204国道赣榆段路基及桥涵工程 合同号: G204GYLJ-3 编号: 009工程名称: 204国道赣榆段路基及桥涵工程 合同号: G204GYLJ-3 编号: 0010工程名称: 204国道赣榆段路基及桥涵工程 合同号: G204GYLJ-3 编号: 0011工程名称: 204国道赣榆段路基及桥涵工程 合同号: G204GYLJ-3 编号: 0012工程名称: 204国道赣榆段路基及桥涵工程 合同号: G204GYLJ-3 编号: 0013工程名称: 204国道赣榆段路基及桥涵工程 合同号: G204GYLJ-3 编号: 0014工程名称: 204国道赣榆段路基及桥涵工程 合同号: G204GYLJ-3 编号: 0015工程名称: 204国道赣榆段路基及桥涵工程 合同号: G204GYLJ-3 编号: 0016工程名称: 204国道赣榆段路基及桥涵工程 合同号: G204GYLJ-3 编号: 001工程名称: 204国道赣榆段路基及桥涵工程 合同号: G204GYLJ-3 编号: 002工程名称: 204国道赣榆段路基及桥涵工程 合同号: G204GYLJ-3 编号: 003工程名称: 204国道赣榆段路基及桥涵工程 合同号: G204GYLJ-3 编号: 004工程名称: 204国道赣榆段路基及桥涵工程 合同号: G204GYLJ-3 编号: 005工程名称: 204国道赣榆段路基及桥涵工程 合同号: G204GYLJ-3 编号: 006工程名称: 204国道赣榆段路基及桥涵工程 合同号: G204GYLJ-3 编号: 007工程名称: 204国道赣榆段路基及桥涵工程 合同号: G204GYLJ-3 编号: 008工程名称: 204国道赣榆段路基及桥涵工程 合同号: G204GYLJ-3 编号: 009工程名称: 204国道赣榆段路基及桥涵工程 合同号: G204GYLJ-3 编号: 010工程名称: 204国道赣榆段路基及桥涵工程 合同号: G204GYLJ-3 编号: 011工程名称: 204国道赣榆段路基及桥涵工程 合同号: G204GYLJ-3 编号: 012工程名称: 204国道赣榆段路基及桥涵工程 合同号: G204GYLJ-3 编号: 013工程名称: 204国道赣榆段路基及桥涵工程 合同号: G204GYLJ-3 编号: 014工程名称: 204国道赣榆段路基及桥涵工程 合同号: G204GYLJ-3 编号: 015工程名称: 204国道赣榆段路基及桥涵工程 合同号: G204GYLJ-3 编号: 016。
(路基回弹弯沉试验见证)监理旁站记录表工程名称:浏阳市两型产业园紫荆东路、立新路基础建设项目工程日期2014年8月5日天气晴温度36℃旁站、见证监理的部位紫荆东路K0+020-K0+580立新路K0+020-K0+380开始时间8:00结束时间11:30监理情况:上午8:00分路基回弹弯沉试验准备工作:1、路基回弹弯沉试验货车在工地装土配重。
2、试验货车装土后到称重站进行后轮车箱称重(11130公斤)上午9:00市质量检测中心两位检测试验工程师进入施工现场进行弯沉试验检测工作,施工单位安排6人配合工作。
施工单位技术员、施工员、质检员、测量员等均到岗。

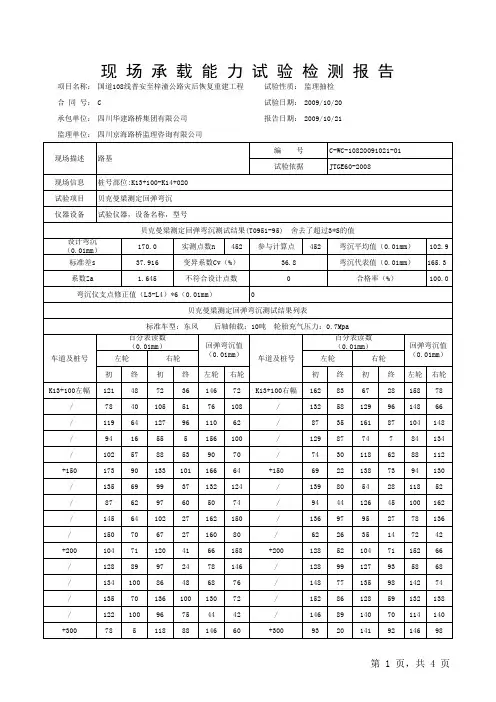

检测数据如下:紫荆东路:左轮桩号右轮左轮桩号右轮百分表读数百分表读数百分表读数百分表读数45K0+020右6373K0+020左6263K0+040右5265K0+040左5165K0+060右8062K0+060左6043K0+080右3747K0+080左6034K0+0100右21050K0+0100左4750K0+0120右6138K0+0120左3545K0+0140右3638K0+0140左3039K0+0160右4053K0+0160左7437K0+0180右3752K0+0180左6160K0+0200右5273K0+0200左5728 K0+0220右40 61 K0+0220左5750 K0+0240右26 57 K0+0240左5073 K0+0260右65 28 K0+0260左2842 K0+0280右45 41 K0+0280左3668 K0+0300右53 32 K0+0300左2175 K0+0320右70 3 7 K0+0320左3060 K0+0340右52 92 K0+0340左8773 K0+0360右88 62 K0+0360左5072 K0+0380右63 39 K0+0380左3537 K0+0400右38 52 K0+0400左4775 K0+0420右70 42 K0+0420左3550 K0+0440右50 39 K0+0440左2045 K0+0460右70 64 K0+0460左5363 K0+0480右57 51 K0+0480左5051 K0+0500右42 42 K0+0500左3760 K0+0520右61 51 K0+0520左6260 K0+0540右57 51 K0+0540左5452 K0+0560右57 47 K0+0560左3936 K0+0580右38 43 K0+0580左53立新路:左轮桩号右轮左轮桩号右轮百分表读数百分表读数百分表读数百分表读数40K0+020右3561K0+020左42 39K0+040右3651K0+040左39 67K0+060右5040K0+060左41 42K0+080右4140K0+080左38 61K0+0100右5335K0+0100左40 50K0+0120右4642K0+0120左50 79K0+0140右7330K0+0140左3854K0+0160右5031K0+0160左30 80K0+0180右8134K0+0180左30 58K0+0200右5742K0+0200左40 42K0+0220右3735K0+0220左39 39K0+0240右2535K0+0240左42 63K0+0260右6231K0+0260左40 60K0+0280右5429K0+0280左30 61K0+0300右6039K0+0300左45 43K0+0320右5036K0+0320左51 70K0+0340右6851K0+0340左42 84K0+0360右5040K0+0360左4546K0+0380左73以上数据均现场实测数据。

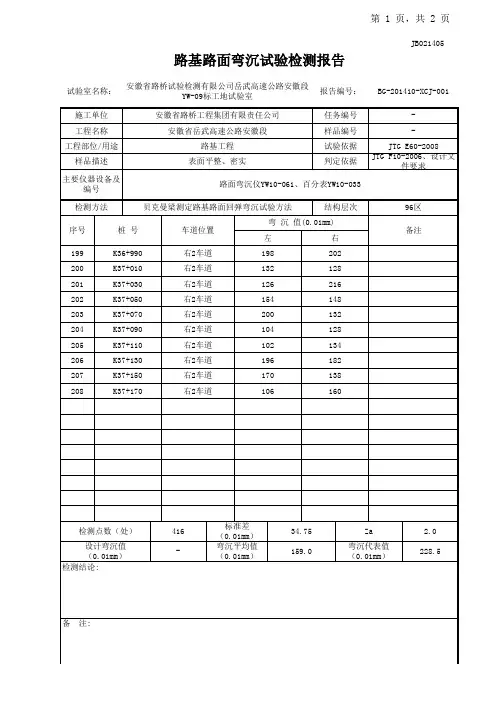

路基路面检测试验原始记录表贝克曼梁测定路基路面回弹弯沉试验原始记录表试验室名称:记录编号:摆式仪测定路面抗滑值试验原始记录表试验室名称:记录编号:路面结构层厚度试验原始记录表(沥青类)3m直尺测定平整度试验原始记录表试验室名称:记录编号:试验:复核:记录:年月日3m直尺测定相邻板高差试验原始记录表试验室名称:记录编号:试验:复核:记录:年月日试验:复核:记录:年月日2m直尺测定挡墙平整度试验原始记录表试验:复核:记录:年月日小桥主要结构尺寸原始记录表试验:复核:记录:年月日边坡测量原始记录表试验:复核:记录:年月日排水工程断面尺寸原始记录表试验:复核:记录:年月日箱涵检测原始记录表试验:复核:记录:年月日回弹仪测定水泥混凝土强度试验原始记录表试验:复核:记录:年月日桥梁检测原始记录表(下部)试验:复核:记录:年月日桥梁检测原始记录表(上部)试验:复核:记录:年月日路面构造深度测定(手工铺砂法)原始记录表试验:复核:记录:年月日路面结构层厚度试验原始记录表(水泥砼)试验:复核:记录:年月日路基路面宽度测定试验原始记录表试验:复核:记录:年月日波形护栏测量原始记录表试验:复核:记录:年月日标线测量原始记录表试验:复核:记录:年月日标志标牌测量原始记录表试验:复核:记录:年月日沥青路面渗水试验原始记录表试验室名称:记录编号:试验:复核:记录:年月日混凝土钢筋保护层厚度检测原始记录试验:复核:记录:年月日中线偏位检测试验原始记录表试验:复核:记录:年月日锚杆长度及注浆饱和度原始记录表试验室名称:记录编号:试验:复核:记录:年月日小桥(涵洞)结构物尺寸原始记录表试验:复核:记录:年月日箱涵检测原始记录表试验:复核:记录:年月日混凝土防护墩断面尺寸检测原始记录试验:复核:记录:年月日内业资料审查表30。

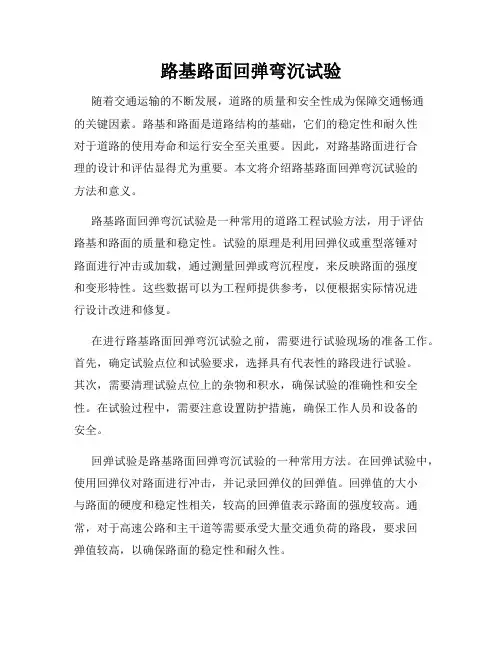

路基路面回弹弯沉试验随着交通运输的不断发展,道路的质量和安全性成为保障交通畅通的关键因素。
