一建四大功能试验汇总及对比表

一建市政实务管道功能性试验知识点1.水池满水试验：注水分3次，每次1/3，注水ν≤2m/d，时间间隔≥24h。

2.给水管水压试验:30min,.:15min,30min,.⎧⎪⎨⎪⎩预试验升至试验压力稳压可注水补压主试验停止注水后稳压降至工作压并保持恒压无漏水合格指标: 允许压力降值,允许渗水量值.试验段<1 km3.排水管严密性试验1.,2;(1):,2;3.10,mmm≤=+⎧⎪=+⎨⎪<>⎩≥≥≥≤≥≤≥设计水头管顶内壁管顶内壁闭水试验试验水头 2.设计水头>管顶内壁设计水头试验水头且检查井井口,=检查井口高.注水时间:非C管24h; D1000mmC管72h;D1000mmC管48h.试验管段按井距分隔,抽取,带井试验,一次试验5个连续井段.当管D700mm时,抽取1/3进行试验.(2)闭气⎧⎪⎪⎪⎪⎪⎨⎪⎪⎪⎪⎪≤≥⎩试验:地下水位管外底150mm, T=15~50度,规定时间后P1500Pa合格.4.供热管强度试验(1) 1.5,5.(2)10min,30min.=T≥⎧⎨⎩试验压力倍设计压力度试验压力下稳压后降至设计压力再稳压无渗漏无压降为合格严密性试验(1) 1.2510.530min0.5(3):0.2,10min,,.h=≥⎧⎪≤⎧⎪⎨⎨≤⎩⎪⎪⎩试验压力倍设计压力且0.6MPa.一级内压力降MPa(2)合格标准二级内压力降MPa钢外护管焊缝试验压MPa稳压在焊缝上涂中性发泡剂无渗漏5.燃气管道强度试验1.5,0.3,(1)1(2):50%,,:/16805hGB T⎧=≥≥⎧⎨⎪⎩⎪⎪⎨⎪⎪⎪⎩试验压倍设计压且钢管MPa化工管0.1MPa 气压试验稳压后用肥皂水对管道接口进行检查.水压试验首先升至试验压初检再升至试验压后稳压1h,观察30min后无压降合格.标准液体石油管道压力试验严密性试验(1):,0.5.5;(2).5..(3).,,24,1,133.mabab h⎧⎪⎪⎪<⎧⎪⎨⎪≥≥⎩⎨⎪≥⎧⎪⎪⎪T⎨⎪⎪≤⎪⎩⎩前提强度试验合格且管道安装完回填至管顶上设计压kPa,试验压=20kPa压力要求设计压kPa,试验压=1.15倍设计压且0.1MPa设计压0.8MPa的试压,升至30%和60%试验压时稳压30min 试验升至试验压后与P稳定后记录稳压每小时记录次修正压力降Pa为合格普通沥青与改性沥青区别。

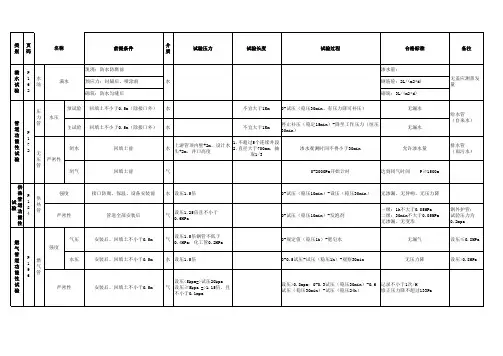

类别页码前提条件介质试验压力试验长度试验过程合格标准备注现浇：防水防腐前渗水量：预应力：封锚后、喷涂前钢筋砼：2L/(m2*d)砌筑：防水勾缝后砌筑：3L/(m2*d)预试验回填土不小于0.5m（除接口外）水不宜大于1Km 0-试压（稳压30min、有压力降可补压）无漏水主试验回填土不小于0.5m（除接口外）水不宜大于1Km停止补压（稳定15min）-降至工作压力（恒压30min）无漏水闭水回填土前水上游管顶内壁+2m、设计水头+2m、井口高度 1.不超过5个连续井段2.直径大于700mm，抽取1/3渗水观测时间不得小于30min 允许渗水量排水管（雨污水）闭气回填土前气0-2000Pa开始计时达到闭气时间 P≥1500a接口防腐、保温、设备安装前水设压1.5倍0-试压（稳压10min）-设压（稳压30min）无渗漏、无异响、无压力降管道全部安装后气设压1.25倍且不小于0.6MPa 0-试压（稳压10min）-发泡剂一级：1h不大于0.05MPa 二级：30min不大于0.05MPa 无渗漏、无变形钢外护管：试验压力为0.2mpa 气压安装后、回填土不小于0.5m 气设压1.5倍钢管不低于0.4MPa；化工管0.2MPa 0-规定值（稳压1h）-肥皂水无漏气设压≤0.8MPa 水压安装后、回填土不小于0.5m 水设压1.5倍0-0.5试压-试压（稳压1h）-观察30min 无压力降设压>0.8MPa 安装后、回填土不小于0.5m 气设压<5kpa=>试压20kpa 设压≥5kpa =>1.15倍，且不小于0.1mpa 设压>0.8mpa；0-0.3试压（稳压30min）-0.6试压（稳压30min）-试压（稳压24h）记录不小于1次/H 修正压力降不超过133Pa燃气管道功能性试验名称满水试验管道功能性试验P 172供热管道功能性试验P 196供热管强度严密性无盖应测蒸发量燃气管强度严密性严密性无压管水水池P 184满水P 162给水管（自来水）压力管水压。

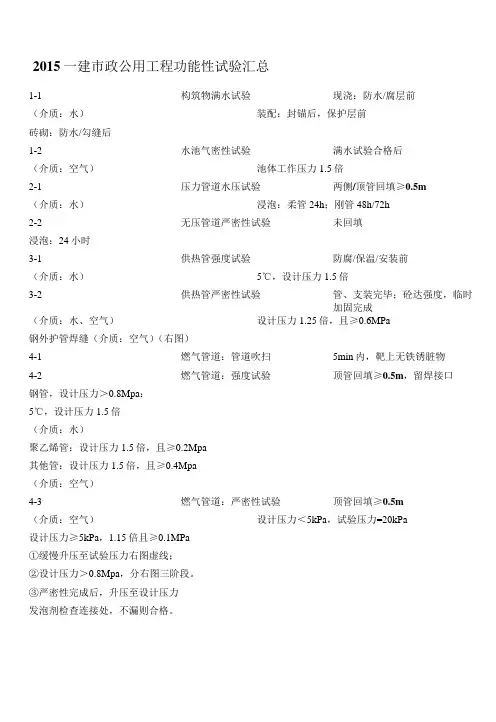

2015一建市政公用工程功能性试验汇总
1-1 构筑物满水试验现浇：防水/腐层前
（介质：水）装配：封锚后，保护层前
砖砌：防水/勾缝后
1-2 水池气密性试验满水试验合格后
（介质：空气）池体工作压力1.5倍
2-1 压力管道水压试验两侧/顶管回填≥0.5m
（介质：水）浸泡：柔管24h；刚管48h/72h
2-2 无压管道严密性试验未回填
浸泡：24小时
3-1 供热管强度试验防腐/保温/安装前
（介质：水）5℃，设计压力1.5倍
3-2 供热管严密性试验管、支装完毕；砼达强度，临时
加固完成
（介质：水、空气）设计压力1.25倍，且≥0.6MPa
钢外护管焊缝（介质：空气）（右图）
4-1 燃气管道：管道吹扫5min内，靶上无铁锈脏物
4-2 燃气管道：强度试验顶管回填≥0.5m，留焊接口
钢管，设计压力＞0.8Mpa：
5℃，设计压力1.5倍
（介质：水）
聚乙烯管：设计压力1.5倍，且≥0.2Mpa
其他管：设计压力1.5倍，且≥0.4Mpa
（介质：空气）
4-3 燃气管道：严密性试验顶管回填≥0.5m
（介质：空气）设计压力＜5kPa，试验压力=20kPa
设计压力≥5kPa，1.15倍且≥0.1MPa
①缓慢升压至试验压力右图虚线；
②设计压力＞0.8Mpa，分右图三阶段。

③严密性完成后，升压至设计压力
发泡剂检查连接处，不漏则合格。

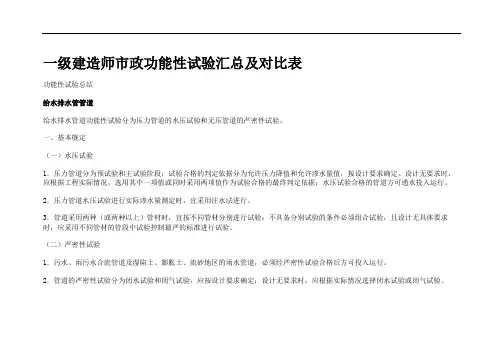

一级建造师市政功能性试验汇总及对比表功能性试验总结给水排水管管道给水排水管道功能性试验分为压力管道的水压试验和无压管道的严密性试验。

一、基本舰定（一）水压试验1．压力管道分为预试验和主试验阶段；试验合格的判定依据分为允许压力降值和允许渗水量值，按设计要求确定。

设计无要求时，应根据工程实际情况，选用其中一项值或同时采用两项值作为试验合格的最终判定依据；水压试验合格的管道方可通水投入运行。

2．压力管道水压试验进行实际渗水量测定时，宜采用注水法进行。

3．管道采用两种（或两种以上）管材时，宜按不同管材分别进行试验；不具备分别试验的条件必须组合试验，且设计无具体要求时，应采用不同管材的管段中试验控制最严的标准进行试验。

（二）严密性试验1．污水、雨污水合流管道及湿陷土、膨胀土、流砂地区的雨水管道，必须经严密性试验合格后方可投入运行。

2．管道的严密性试验分为闭水试验和闭气试验，应按设计要求确定；设计无要求时，应根据实际情况选择闭水试验或闭气试验。

3．全断面整体现浇的钢筋混凝土无压管渠处于地下水位以下时，除设计要求外，管渠的混凝土强度等级、抗渗等级检验合格，可采用渗法测渗水量；渗漏水量测方法按《给水排水管道工程施工及验收规》GB 50268附录F的规定检查符合设计要求时，可不必进行闭水试验。

4．不开槽施工的径大于或等于1500mm钢筋混凝土结构管道，设计无要求且地下水位高于管道顶部时，可采用渗法测渗水量；渗漏水量测方法按GB 50268附录F的规定进行，符合下列规定时，则管道抗渗能力满足要求，不必再进行闭水试验。

（三）大口径球墨铸铁管、玻璃钢管、预应力钢筒混凝土管或预应力混凝土管等管道单口水压试验合格，且设计无要求时：1．压力管道可免去预试验阶段，而直接进行主试验阶段；2．无压管道应认同严密性试验合格，无需进行闭水或闭气试验。

（四）管道的试验长度1．除设计有要求外，压力管道水压试验的管段长度不宜大于1．Okm;对于无法分段试验的管道，应由工程有关方面根据工程具体情况确定。

16、功能性试验一、水池（一）水池的满水试验1、进行满水试验的时间1）现浇钢筋混凝土水池：在防水、防腐层施工之前；2）装配式预应力混凝土水池：在施工预应力且锚固端封锚之后，保护层喷涂之前；3）砖砌水池：砌体勾缝、防水层施工之后；2、试验过程中的时间要求1）注水分3次进行，每次为设计水深的1/3（记住是设计水深，不一定是水池的实际深度），每次注水间隔1天（在此期间测度1天的水位下降值）；2）注水时上升速度为2m/d；3）注水至设计水深后1天后开始读数；末读数与初读数间隔时间应大于1天。

3）综上所述，满水试验的总时间为：一次注水（速度在2m/d以下）+间隔1天+二次注水+间隔1天+三次注水+等待1天后，初读数+间隔1天后，末读数。

总时间为总注水时间+间隔4天。

3、蒸发量测定：有盖水池可不测，无盖水池须测定，采用在水池内安置试验水箱来同步测量；4、渗水量：1）按池壁和池底的浸湿面积计算；2）合格标准：钢筋混凝土水池不超过2L/（㎡·d），砌体水池不超过3L/（㎡·d）。

（二）水池的气密性试验1、必须在满水试验合格后，再进行气密性试验；2、试验压力为工作压力的1.5倍；3、24h气压降小于试验压力的20%为合格。

二、给排水管道（1）压力管道水压试验1、分为预试验和主试验阶段；判定依据为允许压力降和允许渗水量；2、试验分段长度小于1000m；3、从下游注水，高处设置排气孔；4、管段浸泡时间：钢管、铸铁管、塑料管24h；混凝土管（管径1000以上72h，1000以下48h）；5、试验过程（共有3个过程）：1）预试验：升至试验压力，注水补压，稳压30min→观测渗漏2）主试验：停止注水补压，稳压15min，观测压力降→降至工作压力稳压30min，观测不渗漏为合格。

（2）无压管道严密性试验1、必须做严密性试验的管道（3种）1）污水管道；2）雨污合流管道；3）湿陷性黄土、膨胀土、流沙地区的雨水管道；2、分为闭水试验或闭气试验；任选其一做，不必两个试验都做；1）钢管、铸铁管、化学建材管一般做闭水试验；2）混凝土管道：地下水位以下（内渗法测定渗水量）、地下水位以上做闭气试验；3、试验长度：1）带井试验，不超过5个连续井段；2）管径大于700mm时，选取1/3段进行试验（如果小于700mm，则必须全长分段试验），试验不合格，加倍试验；4、闭气试验的3个条件：无压混凝土管+地下水低于管底150mm+非下雨天。

管道工程功能性试验试验过程及合格判断给水排水工程压力管道冲洗消毒和水压试验1、试验分为预试验和主试验阶段，注水法进行，试验长度≤1km2、浸泡时间：球墨铸铁管、钢管、化学建材≥24h，内径小于1m的钢筋砼管≥48h、内径大于1m的钢筋砼管≥72h3、预试验：水压缓慢升值试验压力并稳压30min，有压力降补水，检查接口配件处无漏水、损坏现象为合格。

4、主试验：停止注水补压，稳定15min，压力降不超过允许值，降至工作压力稳压30min，进行外观检查无漏水，为合格。

污水、雨污水无压管道严密性试验1、试验长度：按井距分隔、带井试验，一次不超过5个连续井段，内径大于70cm时，选取1/3进行试验，不合格，剩余的2/3全部检验.可选择闭气或闭水试验（浸泡时间≥24h）。

2、闭气试验：适用条件回填前、地下水位低于管底15cm，温度-15至50℃，下雨时不得进行。

气体压力达到2000Pa时计时，按照设计闭气时间结束后，气体压力降≤500Pa为合格。

内径≥1.6m时，要考虑气体温度，气体压力降的修正值<500Pa为合格。

3、闭水试验：①试验水头：不超过管顶内壁时，试验水头为试验段上游管顶内壁+2m，超过管顶内壁时，试验水头为试验段上游设计水头+2m；若试验水头<10m且超过上游检查井井口时，试验水头为上游检查井井口高度。

②保持试验水头恒定，观测时间≥30min，渗水量不超过允许值为合格。

供热管道强度、严密性、试运行1、一级、二级管网进行强度和严密性试验、热力站内所有系统都进行严密性试验；2、强度试验：介质为洁净水、环境温度>5℃；试验压力为1.5倍设计压力稳压10min，无渗漏无压力降，降至设计压力稳压30min，检查无渗漏无异常声响无压力降为合格。

3、严密性试验：①一级管网和热力站内系统要求试验压力0.6MPa≤P=1.25设计压力，稳压1h、压力降≤0.05MPa且管道、焊缝、管路附件设备无渗漏及支架无明显变形为合格②二级管网要求试验压力0.6MPa≤P=1.25设计压力，稳压30min、压力降≤0.05MPa且管道、焊缝、管路附件设备无渗漏及支架无明显变形为合格3、试运行：连续运行72h，试运行中对管道设备全面检查、重点检查支架的工作状况，停运≥2年的直埋蒸汽管道，运行前进行吹洗和严密性试验；新建或停运≥半年的直埋蒸汽管道，冷态启动必须进行暖管。

读书破万卷下笔如有神Il 1^ I^M I^H ^Hi I^M I^H一级建造师管道功能性试验专题1、 压力管道 应进行水压试验，水压试验包括 强度试验 和严密性试验，当设计另有要求或对实际 允许压力降持有异议时，可采用 严密性试验作为最终判定依据 。

（注：此处的压力管道是指给水 管道，注意与后面部分的燃气管道区别）2、 无压管道应进行严密性试验，严密性试验包括 闭水试验 和闭气试验，除设计另有要求外，应 采用闭水试验作为判定合格的依据。

3、 管道严密性试验，宜采用注水法进行。

管段中的最高点应设置下游缓慢注入，注入时在试验 管段上游的管顶 及4、向管道注水应从排气阀，将管道内气体排岀。

不同管材5、当管道采用 两种（或多种以上） 管材时，宜按分别进行试验。

水压试验段的管段长度 不宜，大于1.0Km 、管道的试验长度除规范另有要求外6,压力管道 个连续井段。

带井试验无压力管道的闭水试验宜，若条件允许，可一次试验 不超过37、给水管道水压试验合格后，并网运行前应进行，并经检验水质达到标准后，方 冲洗消毒 可允许并网通水投产。

）管道218、闭水试验时，试验段应符合下 列要求：）管道及检查井外观质量已验收合格；未回填土，且沟槽内无积水（这里指无压管道即 排水管道，有压管道如给水、燃气管道等， ）管道两端堵板承载力经核算大于）全部预留口（孔）应封堵，不得渗水；3 ;要回填土） 4水压力的合力，除预留进岀管外，应封堵坚固，不得渗水。

读书破万卷 下笔如有神 __________ ______________________1K415013掌握管道功能性试验的规定本条文简要介绍了给水排水管道功能性试验的有关规定， 给水排水管道功能性试验分为压力管道的水压试验和无压管道的严密性试验。

一、基本舰定 （一） 水压试验 1.压力管道分为预试验和主试验阶段； 试验合格的判定依据分为允许压力降值和允许渗水量值，按设计要求确定。
