关节镜参数

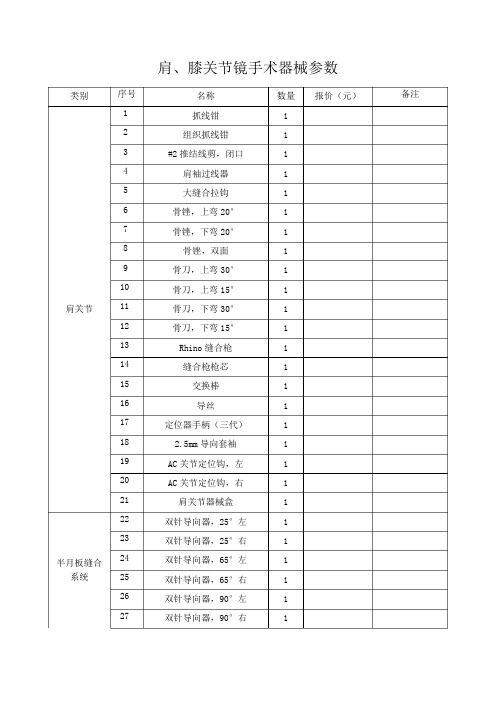

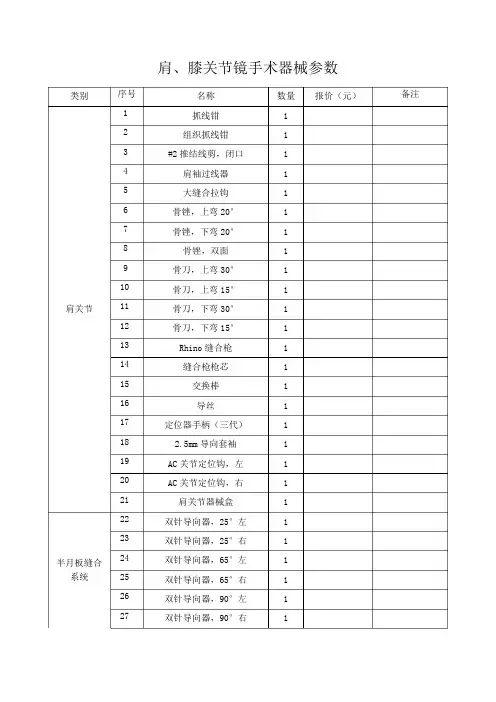

肩、膝关节镜手术器械参数类别 序号 名称 数量 报价（元） 备注肩关节1 抓线钳 12 组织抓线钳 13 #2推结线剪，闭口 14 肩袖过线器 15 大缝合拉钩 16 骨锉，上弯20° 17 骨锉，下弯20° 18 骨锉，双面 19 骨刀，上弯30° 110 骨刀，上弯15° 111 骨刀，下弯30° 112 骨刀，下弯15° 113 Rhino缝合枪 114 缝合枪枪芯 115 交换棒 116 导丝 117 定位器手柄（三代） 118 2.5mm导向套袖 119 AC关节定位钩，左 120 AC关节定位钩，右 121 肩关节器械盒 1半月板缝合系统 22 双针导向器，25°左 123 双针导向器，25°右 124 双针导向器，65°左 125 双针导向器，65°右 126 双针导向器，90°左 127 双针导向器，90°右 128 半月板锉，90° 129 半月板剪刀，直 130 半月板剪刀，左 131 半月板剪刀，右 132 双针挡板 133 #2-0推结线剪，闭口 1膝关节 34 定位器手柄 135 定位器套筒 136 前叉点对点定位钩 137 后叉胫骨定位钩 138 后叉股骨定位钩 139 PCL保护器 140 股骨定位器，5mm 141 股骨定位器，6mm 142 股骨定位器，7mm 143 股骨测深尺，带钩 144 韧带测量器，开口（要闭口的） 145 取腱器，7mm 146 导针，2.3*31cm 147 肌腱刮板，开口 148 空心钻头，4.5mm 149 空心钻头，6mm 150 空心钻头，7mm 151 空心钻头，8mm 152 空心钻头，9mm 153 空心钻头，10mm 154 空心钻头，7.5mm 155 空心钻头，8.5mm 156 空心球头钻，6mm 157 空心球头钻，7mm 158 空心球头钻，8mm 159 空心球头钻，9mm 160 空心球头钻，10mm 161 空心球头钻，7.5mm 162 空心球头钻，8.5mm 1多角度缝合钩 63 导引袖套，45°左弯 164 导引袖套，45°右弯 165 导引袖套，90°左弯 166 导引袖套，90°右弯 167 导引袖套，新月形，大，6*25mm 168 多角度缝合钩（手柄） 1合计 68推介会报名信息表 项目名称公司名称法人姓名联 系 方 式 姓名 电话 邮箱承诺书武汉市武昌医院：__ __公司在__ __项目推介会上所提供的相关文件真实有效，并承担由本公司提供文件而导致的本项目及相关项目产生的法律责任。

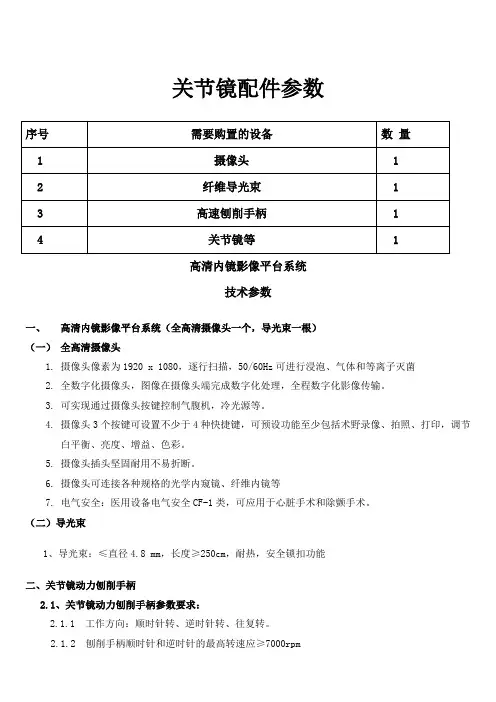

关节镜配件参数高清内镜影像平台系统技术参数一、高清内镜影像平台系统（全高清摄像头一个，导光束一根）（一）全高清摄像头1.摄像头像素为1920 x 1080，逐行扫描，50/60Hz可进行浸泡、气体和等离子灭菌2.全数字化摄像头，图像在摄像头端完成数字化处理，全程数字化影像传输。

3.可实现通过摄像头按键控制气腹机，冷光源等。

4.摄像头3个按键可设置不少于4种快捷键，可预设功能至少包括术野录像、拍照、打印，调节白平衡、亮度、增益、色彩。

5.摄像头插头坚固耐用不易折断。

6.摄像头可连接各种规格的光学内窥镜、纤维内镜等7.电气安全：医用设备电气安全CF-1类，可应用于心脏手术和除颤手术。

（二）导光束1、导光束：≤直径4.8 mm，长度≥250cm，耐热，安全锁扣功能二、关节镜动力刨削手柄2.1、关节镜动力刨削手柄参数要求：2.1.1 工作方向：顺时针转、逆时针转、往复转。

2.1.2 刨削手柄顺时针和逆时针的最高转速应≥7000rpm2.1.3 刨削手柄往复转的转速在500-3000rpm之间可调。

2.14 带有扭力恒定系统，在整个工作过程中，扭力始终保持恒定。

扭矩≥0.5Nm。

2.1.5 吸引通道直径≥4.1mm。

2.1.6 支持多种操控方法，可任意通过脚踏、刨削手柄上的按钮或液晶触摸屏操控。

2.1.7手件带有可单手操作的吸引开关。

2.1.8 每种刨削刀头和打磨头均能提供可重复使用和一次性使用两种以供选择。

2.1.9刨削手柄和可重复使用的刨削刀头均可以预真空高温高压消毒。

2.1.10 刨削手柄带快速锁定卡口，刀头可快速安装锁定。

2.2、关节镜动力刨削手柄配置要求：三、关节镜及基本器械3.1、关节镜及基本器械参数要求：3.1.1 关节镜视场角要为超广角≥110°，直径≤4mm，工作长度≥18cm，视向角为30°。

3.1.2 柱状晶体镜，晶体要纯粹，透光性能好，以避免光线在镜体传输过程中的损失、变形，确保获得优质的图像。

关节镜动力系统技术参数
动力系统：（包含动力主机，刨削手机） 1套
1，智能动力主机，可自动匹配连接手柄的运转模式。

2，动力主机，双触摸屏设计，兼容所有大、小骨多种手柄,扩展性强，包括：关节镜刨削手柄、高速微型钻、微型矢状锯、摆锯、往复锯以及大骨动力等。

*3，刨削手柄最高钻速不低于12000转/分钟，扭力不小于35in-ounces,可在手柄上直接调节速度、运转模式及开关，可高温高压消毒
*4、动力主机往复转频率具有≥9级的调节，可任意设定
*5、配备刨削刀头折弯器，可对可折弯刨削刀头进行0-30°的折弯，更好的开展复杂的解剖区域手术
*6、一把手柄能同时满足肩、膝、踝、腕关节手术的需要
7，刨削手柄重量≤237g
8、刨削手柄可高温高效消毒。

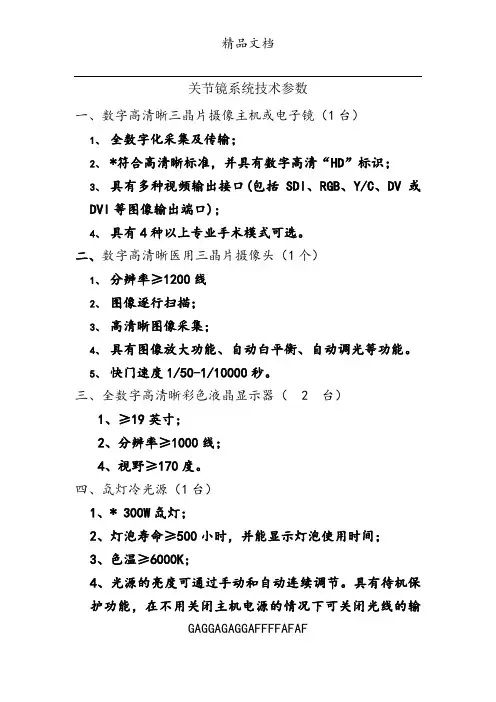

关节镜系统技术参数一、数字高清晰三晶片摄像主机或电子镜（1台）1、全数字化采集及传输；2、*符合高清晰标准，并具有数字高清“HD”标识；3、具有多种视频输出接口(包括SDI、RGB、Y/C、DV或DVI等图像输出端口)；4、具有4种以上专业手术模式可选。

二、数字高清晰医用三晶片摄像头（1个）1、分辨率≥1200线2、图像逐行扫描；3、高清晰图像采集；4、具有图像放大功能、自动白平衡、自动调光等功能。

5、快门速度1/50-1/10000秒。

三、全数字高清晰彩色液晶显示器（ 2 台）1、≥19英寸；2、分辨率≥1000线；4、视野≥170度。

四、氙灯冷光源（1台）1、* 300W氙灯；2、灯泡寿命≥500小时，并能显示灯泡使用时间；3、色温≥6000K；4、光源的亮度可通过手动和自动连续调节。

具有待机保护功能，在不用关闭主机电源的情况下可关闭光线的输GAGGAGAGGAFFFFAFAF出。

五、膝关节镜基本手术器械：各经销商自行填写手术器械及报价。

六、关节镜及套管：1、4mm 30度关节镜镜头（可高温高压消毒）1个。

2、大流量双阀、可旋转诊断套管1个。

3、配套钝穿刺锥1个。

七、关节镜刨削系统1.手柄超轻设计, 带吸引功能。

2.脚踏符合人体工程学设计。

3.主机可同时连接刨削和手钻、或摆锯等。

4.功率强大，刨削系统提供的扭力≥32oz-in。

GAGGAGAGGAFFFFAFAF5.主机有自动记忆转速和识别刀头功能。

6.主机可实现简单错误的自我诊断。

7.刨削刀1把，各经销商自行填写报价。

8. 4.0mm左右圆头打磨头1把。

八、关节镜射频气化等离子手术系统（主机1台，脚踏1个）：1、输出模式：单极—关节囊、韧带挛缩术，挛缩深度≥5mm。

双极—切割、凝血、软骨修复、软骨成形术。

2、工作模式：温控模式：1-50瓦功率模式：1-200瓦3、数字化显示：设置的功率输出，设置的温度；实际的功率输出，实际的温度；4、温度控制：切割温度<54℃，止血温度<70℃，挛缩温度60-70℃。

关节镜主要技术参数和性能要求：一、摄像主机：1、1/2英寸三晶片即超三晶片设计2、多种输出方式3、分辨率1280*1024解像度4、灵敏度************5、信噪比大于70DB。

6、8级图像增强功能。

7、10倍数字信号处理系统。

8、增益功能。

9、快门速度:1/50秒~1/10,00010、逐行扫描技术。

11、多功能摄像头可进行16种设置12、轻重量的摄像头，电缆长度为大于:3.5米。

13、摄像头电缆抗扭曲设计。

二、光源1、500W高功率氙灯，可用于各种手术，满足所有科室需要。

2、色温6000K。

3、氙灯寿命保证使用500小时。

4、提供手动、自动两种光源调节模式。

5、红外线滤镜功能, 使手术中灼伤的可能性降到最低。

6、灯泡寿命显示功能,7、自动待机保护功能8、光亮程度显示功能。

9、光纤长度达3.6米。

兼容性好，可兼容各厂家的光纤。

三、显示器26寸医用液晶显示器四、台车五、动力系统1、一机多用，同时连接刨削手柄和手钻摆锯手柄.可满足多种手术。

2、刀头窗锁功能。

3、扭矩：32OZ-IN4、自动转速记忆功能。

5、手柄带大孔径吸引通道。

6主要错误自我诊断功能。

7、可提供三种转动模式：正转、反转、摆转。

8有直型、弯型及可同时使用于软组织和骨的刨头，磨头，摆锯10、正反转转速：100-5000rpm,磨头转速100-8000rpm,摆转转速：100-3000rmp。

六、膝关节镜系统1、关节镜：（1）、蓝宝石镜面.独特的玻璃金属焊接模式,适合多种消毒方式.（2）、镜头：4.0mm*70°.（3）、镜头视野范围：115度。

（4）镜头具防雾设计。

2、基本手动器械：（1）无销钉设计。

（2）器械轻、薄，更便于使用、同时耐用。

（3）可提供四种手柄选择，有雪茄柄器械（4）多种造型：左弯、右弯、上翘、杆翘、直头。

（5）多种蓝钳头：方头，圆头，90度，180度，窄口圆头等。

9.1、计算机CPU E5700；内存1G；硬盘500G；DVD刻录； 20寸宽屏液晶显示器；9.2、专业级真彩色图像采集卡（含动态采编模块）；9.3、医学图文管理系统软件包（关节镜）；9.4、脚踏采集开关及相关电缆线；9.5、佳能4880彩色喷墨打印机；9.6、工作站专用台车。

快速掌握关节镜技术，你需要了解这些！关节镜是骨科微创手术的典型，其高度的临床准确性和较低的损伤性鼓舞人们用它辅助诊断、判断预后并提供有效地治疗方法，越来越多的医生和患者接受了这种方法。

关节镜手术毕竟不同于传统手术，对于想从事关节镜外科的医生，必须了解关节镜的基本构造、基本配置，熟悉关节镜的基本知识，只有这样才能够缩短学习曲线，快速掌握关节镜技术。

一关节镜历史关节镜（Arthroscopy）名字的来源是希腊文的关节（arthros）和看（scopein）。

1912年丹麦医生Dr. Severin Nordentoft在柏林举行的41届德国外科学术会上介绍了用一个5毫米直径的镜子观察膝关节内部，并首次使用了Arthroscopy这个单词，他被认为是第一个关节镜医生。

而高木宪次（Kenji T akagi）教授被公认为'关节镜之父'。

高木教授于1918年用膀胱镜观察了膝关节标本内部。

早期他发明了7.3毫米直径的关节镜，1931年高木教授发明了3.5毫米直径的高木1号关节镜，现在的关节镜基本是以这个为蓝图，同时他探讨了在膝关节充盈生理盐水来提升关节腔的视野。

同时期在西方，瑞士医生Eugen Bircher于1921年用类似于Nordentoft的腹腔镜做了关节镜手术， Bircher医生发表了他的第一篇膝关节镜文章，Bircher的技术是往关节腔内充盈氮气和氧气，在关节切开手术前观察诊断关节内部，他也被称为'关节镜之父'。

二关节镜基本构造关节镜镜头、摄像头、摄像主机、光源、光源线、显示器、图像储存设备等。

此外还应该有刨削系统、等离子系统以及蓝钳等一些基本的器械。

镜头构造：物镜系统、透镜、导光纤维、导光束连接部、目镜系统。

工作原理：1、光通过光纤传送到关节腔；2、物镜系统采集图像及调整角度；3、柱状透镜组通过目镜接口传回图像。

镜头的导光束连接部：有2个组件，可以与任何一根光源线连接。
