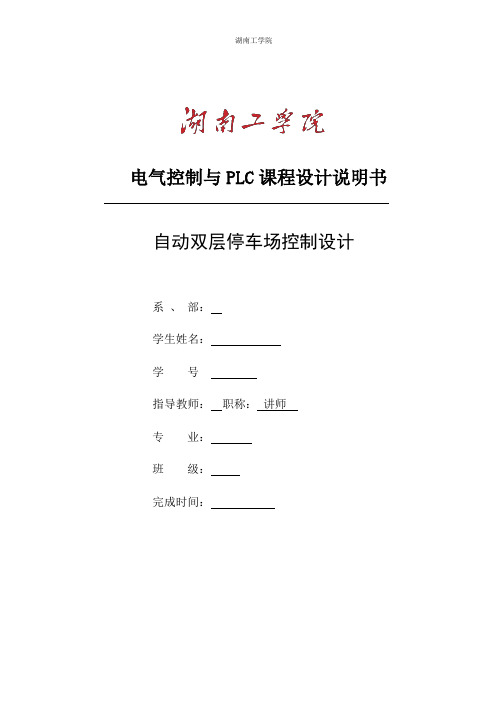

自动双层停车场控制 设计(PLC)
湖南工学院电气控制与PLC课程设计说明书自动双层停车场控制设计系、部：学生姓名：学号指导教师：职称：讲师专业：班级：完成时间：摘要发展立体停车库是当今社会的必然趋势，机械式立体停车库占地少、存车多，其在停车场听优势是明显的，适合于城市建设的各种场所。
本次PLC课程设计自动双层停车场的运行原理即升降横移类机械停车库利用托盘移位产生垂直通道，实现高层车位升降存取车辆。
本次设计按期圆满的完成了规定的任务，工作中有创新意识，为我们以后从事实际的技术工作，打下了一个良好的基础关键词：立体停车 PLC 自动控制AbstractDevelopment parking equipment is the inevitable trend in today's society, of mechanical parking equipment, saved a car occupies little space, its advantage in the parking lot to listen to is obvious, suitable for all kinds of places of city construction. The PLC automatic course design double parking lot is the operating principle of the up and down and move transversely machines of vertical displacement of tray garage produce channel, realize the top parking lift access vehicles. The design on schedule a complete the required task, work has innovation consciousness, for our future and engaged in actual technical work, and laid a good foundationkeyword: Parallel parking PLC automatic control目录第一章自动双层停车场控制工艺分析 (3)1.1 绪论 (3)1.2 工艺分析 (3)1.3选择元器件 (4)1.4 PLC的选择 (5)1.5 I/O分配表 (7)1.6 电气原理图 (7)第二章自动双层停车场PLC控制系统设计 (9)2.1控制系统流程图设计 (9)2.2控制系统梯形图 (10)2.3 控制系统指令表 (10)2.4硬件外部连接图 (10)第三章自动双层停车场PLC监控系统设计 (11)3.1监控安保系统 (11)3.2 通讯程序设计 (11)3.3 故障报警系统设计 (12)结论与体会 (13)附录一 (14)附录二 (15)参考文献 (17)1.1 绪论可编程序控制器（Programmable controller）简称PLC，是近年来一种极为迅速，应用极为广泛的工业控制装置。
双层立体车库工作原理
双层立体车库工作原理双层立体车库是一种通过机械系统实现车辆停车的智能化设施，其工作原理涉及到多种机械、电气和控制技术。
本文将从双层立体车库的结构设计、停车工作原理、控制系统等方面进行详细介绍，以便读者了解该设施的工作原理和优势。
一、双层立体车库的结构设计1. 通道结构：双层立体车库一般包括上下两层停车空间，因此其通道结构设计比较复杂。
为了确保车辆在通道间畅通无阻，双层立体车库通道一般采用直线或曲线设计，同时要考虑各通道的宽度和转弯半径，以便车辆进出通道顺畅。
2. 升降系统：双层立体车库的升降系统是其核心组成部分，一般由液压缸、电机和传动装置组成。
该系统通过液压缸和电机的协同作用，将车辆从地面垂直提升至指定位置，以便停放在上层停车位或下降至地面停车位。
3. 安全设施：双层立体车库的结构设计中还包括各种安全设施，例如防撞装置、限位开关和安全护栏等，以确保车辆在停放、提升和下降过程中的安全。
二、双层立体车库的停车工作原理1. 车辆进入：当车辆进入双层立体车库时，驾驶员将车辆停放在指定位置，然后根据停车管理系统的指示，将车辆锁定并确认停车信号。
2. 升降操作：在车辆停稳后，停车管理系统根据停车需求及车库内部车位信息，通过控制升降系统实现车辆的升降操作。
当车辆需要提升至上层停车位时，升降系统将车辆垂直提升至相应车位；当车辆需要下降至地面停车位时，升降系统将车辆垂直下降至指定位置。
3. 车辆退出：当车辆需要离开车库时，驾驶员可通过停车管理系统的指引，将车辆从停车位驶出，然后完成离开车库的其他操作。
三、双层立体车库的控制系统1. 自动控制系统：双层立体车库的停车工作原理离不开自动控制系统的支持，通过该系统，可以实现对升降系统、通道闸门、停车位指示、车辆锁定等功能的自动控制。
自动控制系统还可通过传感器、编码器等感知设备，实时监测车库内部各个设备的状态及停车位的使用情况。
2. 控制界面：双层立体车库的控制系统通常设计有触摸屏、按钮面板等控制界面，以方便驾驶员或停车管理人员进行操作。
多层循环类机械式停车设备
垂直循环类机械式停车设备------机械式停车设备九大类之五一、定义：采用通过使载车板作上下循环运动而实现车辆多层存放的机械式停车设备。
多层循环式停车设备一般常用于地下车库。
而具体选用哪种形式，则应根据土建条件及用户要求来决定，各类车库的适用条件见表1。
表1.各类多层循环式停车库的适用条件类型适用条件圆形循环式停车库•用于场地窄小，无法设置车道，且只充许设置一个出入口的场地•许用高度或深度较小，但长度较长的场合•车位数要求不多•要求存取车迅速方形循环式停车库•用于场地窄小，无法设置车道，且只充许设置一个出入口的场地•许用高度或深度较大，但平面尺寸较小的场地•地下多层车库，但共用一个出入口的场合•要求车位数较多•对存取车速度要求不高二、工作原理：多层循环类停车库采用了通过使载车板作上下循环运动，而实现车辆多层存放的多层循环式停车设备。
三、性能特点：◆无需坡道，节省占地，极大提高土地利用率；◆自动存取，方便快捷，一次按键即可完成存取车。
◆最适宜建于地形细长且地面只允许设置一个出入口的场所；◆设有安全保护装置，使用安全可靠，避免各种以外发生；◆光电安全检测，控制车辆规格及停车数量；◆一般不需要强制通风，无大面积照明，节约能量；四、容车规格标准规格参数\适停车辆型号X型Z型D型D1型T型容车规格全长（mm）44004700500052005300全宽（不含后视镜）（mm）17501800185019001900全高（mm）14501450155015501550全重（Kg）13001500170020002350五、主要技术性能参数表升降电机11KW×2升降速度12m/min横移电机 2.2KW（电机数量视实际情况而定）横移速度12m/min出入口门方式两片上开式操作方式按钮操作/IC卡操作（选配）电源AC380V50Hz50KVA六、立体车库结构图注：本文大部分内容摘自专业网站，欲知详细内容请登陆该网站查询。
双柱悬臂升降平移双层停车装置
说明书摘要本实用新型双柱悬臂升降平移双层停车装置，所述装置分为上层车位[5]和下层车位[3]。
上层升降，下层横移。
上层的升降平台系于双柱悬臂[4]之上，拉杆[10]完成平台与悬臂的平衡。
由升降曳引机[8]驱动。
电气控制系统设置于装置之外的墙上，采用PLC/VVVF程序控制。
[1]为下层轨道，[2]为下层台版滚轮，[6]为悬臂上拉杆，[7]为曳引链轮，[9]为链轮同步连杆，[11]为曳引链条，当选定某一上层车位出库/入库操作时，其车位下层的车位通过横移控制程序自动腾出空间，让上层车位下降，最后协调完成上层车库的存取任务。
权利要求书1. 一种双柱悬臂升降平移双层停车装置，包括上层车位和下层车位，所说的上层车位由双柱支撑[4]、悬臂[6]、平台[5]及拉杆[10]构成，拉杆[10]保障了平台[5]的刚性结构平衡和承载能力，升降曳引机[8]及链条[11]负责平台[5]的升降，所说的下层车位由下层台板[3]、平移牵引电机[15]、滚轮[2]及轨道[1]构成；两只链轮[7] 放置于双柱支撑[4]的顶端，链轮轴[9]穿过两只链轮[7]；所说的双层停车装置还有一个控制柜[14]；所说的悬臂[6]是嵌在工字钢立柱上的反支撑装置，前后两边各设两个独立滚轮[12、13]，所有滚轮能够互换，安装时直接丢入轴承盒中即可，无需固定；其特征是，所说的上层车位可悬臂于双柱支撑[4]上垂直升降，所说的下层车位支撑于轨道[1]上横向平移；所说的升降曳引机[8]放置于双柱支撑[4]的顶端；所说的控制柜[14]由PLC可编程控制器与VWF变频调速器构成，且变频器采用220V 单相电源供电完成。
2. 根据权利要求1的双层停车装置，其特征是，双柱支撑[4]由两根冷压C型钢焊接构成。
双柱悬臂升降平移双层停车装置技术领域[0001] 本实用新型涉及一种机械式汽车停放装置，特别涉及二层汽车库领域，其停车排列方式为纵向停车，上下两层车位通过PLC控制协调运行。
双层机械车位尺寸标准
双层机械车位尺寸标准
车位是城市生活中不可或缺的组成部分，且随着城市化的不断进步，机械化车位的使用率逐年上升。
在各种机械化停车设备中，双层机械
车库具有地面占地面积较小、停车容量大的优点。
然而，如何规定双
层机械车位的尺寸标准是一个重要且需要考量的问题。
一、垂直型双层机械车库尺寸标准
对于垂直型机械车库，依据GB 51242-2017《停车设施设计规范》规定：车位宽度至少应为2.5米，长度应不小于5.0米，道路宽度至少应为
5.5米。
在此基础上，根据城市轿车及其他小型车辆大约占地面积为8-10m²的特点，垂直式双层机械车库通常按照车位长度5米，宽度2.6米的标准进行设计。
二、横移式双层机械车库尺寸标准
横移式双层机械车库的设计通常使用车位宽度2.5米，长度5.5米的标
准进行设计，而道路宽度应在7-8米左右。
由于横移式双层机械车库整个系统需要有足够的空间以完成车辆的横向位移功能，也就是说，该
系统必须在其横向方向上有足够的工作空间。
三、常见问题
在设计双层机械车位时，应考虑到如下一些问题：首先，由于某些特
殊车辆的需要，车位长度可以根据需求而变化。
此外，在设计车位时，应注意地面融合性和设施的安全性，如固定组件的凸起部分应尽可能少，空间在一定范围内最好保持一定高度差。
综上所述，双层机械车位的尺寸标准是一个需要考虑到各种因素的问题。
设计人员需要根据地理环境、车辆类型和需求，结合固定标准进
行适当的调整。
在日常生产生活中，设计合理的机械车位能够增加停
车效率，降低交通拥堵的产生，提高人们的出行体验。
机械式立体停车库的设计研究
3、载车板设计
载车板是承载车辆的部件，它不仅要满足承重需求，还要考虑车辆的进出库 便利性。载车板的设计应立足于车辆类型和尺寸，合理调整载车板的形状和尺寸， 以满足不同车型的停放要求。
4、传动系统设计
传动系统是实现车辆存取的关键部分，它由电机、减速器、链条、齿轮等部 件组成。传动系统设计应注重稳定性和可靠性，保证车辆在存取过程中不发生偏 移和摇晃。同时，还要考虑传动系统的能耗和维护成本。
2、节省空间：机械式立体停车库可以充分利用场地的高度，实现多层停放， 从而节省空间。在城市中心或住宅区等场地空间有限的地区，机械式立体停车库 的应用可以有效地解决停车难的问题。
3、降低成本：机械式立体停车库的建设和维护成本相对较低。由于其结构 简单、传动系统优化等原因，其建设和维护成本远低于传统停车场。同时，机械 式立体停车库的智能化管理可以降低人工成本和管理成本。
未来，随着科技的不断进步和城市化进程的加速，机械式立体停车库将迎来 更大的发展空间。在技术方面，可以通过引入、物联网等技术手段，提高停车库 的智能化水平，提升车位的利用率和安全性。在应用方面，可以结合城市规划和 发展需求，将机械式立体停车库与其他建筑设施进行整合，形成综合性的公共交 通枢纽，为城市交通发展做出更大的贡献。
三、实现方案与经济效益分析
1、实现方案
机械式立体停车库的实现方案有多种，根据不同的需求和应用场景，可以选 择不同的方案。例如，对于用地紧张的地区，可以采用垂直升降式立体停车库； 对于需要大规模停车位的场所，可以采用多层平面式立体停车库。
2、经济效益分析
机械式立体停车库的建设成本较高，但长期运营成本较低。与传统的平面停 车场相比，机械式立体停车库可以在相同的用地范围内提供更多的停车位，从而 降低每个车位的成本。此外，机械式立体停车库还可以通过合理的设计和运营管 理，提高车位的利用率和租金收入。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一种新型的双层机械式立体停车位
陈德胜
浙江工业大学，职业技术教育学院，杭州，中国
收到（01.10.2011）；修订（15.12.2011）；接受（23.12.2011）
摘要：一种新的两层机械停车设备类的开发。
它能够为了提高路面停车容量而停下两辆车。
它的一个平行四边形机构是用来传递汽车进入或离开的上部层。
自走车平台是用来移动的汽车进入或从低层离开。
立体停车位的上部层和下部层都将是平行于道路轴线，以他们所能得到的的层是无换向。
这可以节省汽车进入或离开车库的空间和时间，在狭窄的道路实现的可能性双车位。
此外，无论是低层是停车或是立体停车位离开，都可以自由进入或离开车库。
关键词：机械式停车设备；两层；平行四边形机构；自行；停车库
1。
景区简介
目前，机械式停车库的常见类型设备吊装及转移型和垂直升降式，等[ 1，2 ]。
他们具有这样的特点大的停车场和高费用的能力，和更适合建在公共场所停车重如城市或中心的中心业务。
随着个人汽车拥有量的增长，在住宅小区、单位的停车问题成为了严重的问题。
这使得在住宅小区和单位停车能力提高成为了迫切问题。
所以一些简单的两层的机械式停车库因此而形成[ 3，4 ]，如图1所示。
然而，目前简单的双层机械停车车库也有一些缺陷。
首先，在这些类型的停车设备，汽车都是垂直放置的或倾斜于道路轴线，所以汽车需要倒车入车库。
在这种情况下，需要一个更宽广的道路或通道，所以在那些狭窄的道路或通道不能使用这些类型的停车设备，因此，这些道路或通道的车位不能要充分挖掘。
第二，这些类型的停车设备只有简单的升降功能，没有无避让功能。
如果低层有一辆车，就无法使汽车停入车库或者是离开车库。
为了从上层存取车，较低的汽车必须暂时的离开。
为了确保可以在任何时间上车转移或从车库离开，停车位底层汽车主人必须把他的钥匙交付工作人员保管。
这给下层汽车的车主带来了一些不便和心理担心。
本文介绍了一种新的两层停车设备类型。
在这种类型的双层停车位，无论是低层是否停车，它并不影响的上部楼层停车或是取车。
图1。
目前的两层的停车方式设备
2。
结构及工作原理
这种简单的两层机械立体停车库的设计目标是：第一，当车放在车库里，它们的位置都平行于道路的轴线；第二，汽车不需要倒退到车库；第三，无论是低层是否停车也不会影响上层停车。
这种简单的两层机械立体停车库设计方案是：一个平行四边形机制来传递汽车进入或离开上层停车位，并自行车平台用于或从下层移动车。
2.1。
结构与组成如图2所示，新的机械式停车车库里有两个停车层。
从一个侧面看，上层由立柱，液压缸，一个左手臂，上板和右手臂。
结合的左臂，右手臂，上板和底座形成一个由平行四边形机构液压缸。
低层是由一个自我移动的停车车平台。
图2。
最新的两层的停车库的配置
2.2。
工作原理
上部楼层停车的原理如图3。
由液压缸驱动，两个旋转平行四边形机构的旋臂同时，与驱动上板翻转。
当两个臂顺时针旋转到水平的位置，他们和上停车板与地面接触，因此，可以驱动汽车沿直接的道路离开后关上上板。
两个臂逆时针旋转时到垂直位置，在车库里，汽车和停车上板可以被提升到一定高度并且移动。
这不仅使得上层车位可以停车，也使得下层车位可以停车。
为了避免上板在较低层与停车库的碰撞，而把他们的两个手臂的投影长度缩短，当上板升起臂过度的时候，也要防止两个太长，使得可伸缩的结构用于两个手臂。
在这里，只是两个液压缸作用在两个手臂上。
这样的过程中，两个臂从水平位置到垂直位置，在前一部分，两臂伸长，并在后一部分，两臂应缩短。
反之，两个手臂应该做的相反的行为。
此外，有另一种方式来解决以上两个问题。
这是为了使底层的车辆远离上停车板，底层的车辆需要靠近立柱。
在这样做时，该两个手臂长度可以是恒定的，因此臂的结构可以是简单的，并且手臂的成本也可以降低。
低层是由一个有轨电车状结构组成。
“电车”的是由电动机，减速器，四卷轮和下板组成，如图4所示。
由电机驱动，“车”可以沿两个驱动平行的轨道固定在垂直路的轴地面上，从而实现汽车进入或者是离开低层的目的。
作为上层采用平行四边形机构，在与两个旋转伸缩臂在一起使用的结构，所以使得上层停车位几乎可以在保持外轮廓形状不变的前提下，移动停在下层的车辆的效果，底层是否停车并不影响上层车位的停车与取车。
图3。
上部层停车场的原理
图4。
低层停车场的原理
3。
设计要点
在确定了简单的两层停车场的技术方案后，会有很多的细节需要在具体的设计过程解决。
否则这些细节会影响其机械式停车设备的性能。
在这些细节，有两个问题要关注。
一个是为了在车库的结构优化设计上的车库占用的空间最小化，以确定其长度，宽度的大小，车库的高度上也尽可能小，特别是，车库的宽度尺寸不应超过路面停车空间太多，否则在狭窄的道路或通道对其适应性停车场。
其他还有抗沉和防坠的设计车库。
如前所述，上层为驱动液压。
液压驱动不可避免地有一些尾部的液压油的泄漏和液压油管道的破裂。
前者使上板片缓慢的下降，后者使上板突然下降或者是掉下，所以车库应配备防下沉和防坠落装置。
3.1。
结构优化设计
优化设计的目是尽量减少车库的轮廓尺寸结构。
在这里，车库的轮廓尺寸称为它在上下两层都是停车时的最大外形尺寸。
尺寸的概述车库，包括长度，宽度尺寸和高度尺寸。
为了使长度尺寸的设计的简单化，它应该是汽车的长度总和的两倍该旋转臂和一定的空间余量厚度。
它的大小给出了车库的高度有一个标准尺寸的。
在一般情况下，车库的宽度与他的高度有关，
因为他们都依赖于手臂的长度而设计的。
但这种关系可以由提高车库的结构设计使车库的宽度可以独立设计的方法得到解决。
作为图5所示，车库的宽度是由L三部分：液压缸的安装所需的宽度L1，中心两个下接头的两个臂之间的距离L 2和悬挑长度的上板相对于两臂L3。
图5。
车库的组成的宽度
尺寸L1的影响角γ是包液压缸和左臂之间的夹角，也被称作为传动角。
由液压缸产生和施加在左边臂，和大尺寸的要求L1的更大的传动角可以使有效推力更大。
小推力力量是允许在两个臂的方法来垂直的位置，因此需要的传动角可能不是很大，因此要求尺寸L1可能不是很大。
如果两个旋转臂安装在同一垂直平面，尺寸L 2应该比手臂的长度大一点，从而避免了当他们所有的转臂转动到水平位置时的两者之间的干扰。
为了减少尺寸L 2，如果两个旋转臂设
置在不同的垂直面，那么L2的大小可以自由选择。
L3的大小本身是不变的，但它的影响了车库的宽度。
该方法是倾斜的两个臂的左一定角度使大小L3的尺寸L 2重叠。
在这样做时，尺寸L 3将不车库的宽度的影响。
3.2。
抗沉和防坠设计
当上层停着汽车时，这液压站将停止工作，因此液压缸不再获得石油的补充。
在的时间过程中，要防止避免上板掉下来。
为了解决这个问题，可以从液压系统的设计得到解决，但最好的方式是运用机械手段。
这是因为虽然该液压下沉的问题解决了，油爆管的可能性也要考虑，并且任何液压装置也不能解决油爆管问题。
在这里，作为上层采用平行四边形机构，一个简单且有效的方法可以用来解决这以上的提到两个问题。
该方法是将支撑腿向左臂和两臂向左侧倾斜一定角度提高腿的稳定性。
这样做，形成了一个稳定的机械结构，这种结构能确保下降和上层坠落下来的问题。
一个设计结果已证明如图6，结合解决了这两个上面提到的问题。
图6。
优化设计和抗沉防坠设计的结果
4。
结论
一种新的两种机械停车设备故事描述了。
它是能够双停车为了提高路面停车容量。
的在上部和下部的故事都将成为汽车平行路轴线，以他们所能得到的或本层没有逆转。
这节省了空间和汽车进出车库时，实现了双停车对道路狭窄的可能性。
的汽车在上面可以进入或离开车库自由是否低层是停车或不。
最后，一些设计要点进行了概述。
参考文献
[ 1 ]王浩，余华，自动化立体停车库的类型、特点和应用，苏州职业大学学报，2004年，第4期，15卷，PP 90-92（中文）。
[ 2 ]信息http://www.ritchu.or.jp/frame_e.htm。
[ 3 ]2011。
/products.shtml，访问：2011-09-18。
[ 4 ]张，P.，液压控制系统控制的升降弯曲立体停车库的设计，中国液压与气动，2007，No. 7，PP（中文，在10-11页）。
[ 5 ]陈德胜，双层的停车设备，中国专利，zl201020511735.8，2011.05.25（中文）。
