城市中低压配电网改造技术导则在城市中，低压配电网是将变电站输送的高压电能降低到适合家庭、企业和公共机构使用的电压。
然而，随着城市化进程的加快和能源需求的增长，低压配电网的安全性、可靠性和经济性面临着新的挑战。
为了提高低压配电网的性能，以下是一些改造技术的导则：1. 改善线路和设备：城市中低压配电网的线路和设备可能存在老化和损坏的情况。
因此，需要定期检查和维护线路和设备，及时更换老化或损坏的部件，确保低压配电网的正常运行。
2. 引入智能技术：随着智能城市的发展，智能技术在低压配电网中的应用也变得越来越重要。
智能技术可以实时检测和监测线路的负荷和状态，帮助运营人员及时发现和解决问题，提高低压配电网的故障处理效率和可靠性。
3. 推行高效能源管理：城市中的低压配电网需要满足不断增长的能源需求，同时也要保持能源的高效利用。
因此，应该推行高效能源管理策略，包括使用能效较高的设备和器件，实施能源监测和优化控制，以及推广可再生能源的使用，降低对传统能源的依赖。
4. 实施电力负荷管理：低压配电网的负荷管理对提高能源利用效率和减少能源浪费非常重要。
通过建立电力负荷平衡机制，合理分配和调度负荷，可以避免低压配电网过载和能源浪费的问题，提高供电质量和可靠性。
5. 加强安全管理：低压配电网的安全管理是城市能源系统安全的重要环节。
应该加强设备的防雷、防压、防水等安全措施，确保低压配电网的安全运行。
同时，要加强对低压配电网的监测和巡检，及时发现和排除潜在的安全隐患。
综上所述，城市中低压配电网改造技术导则包括改善线路和设备、引入智能技术、推行高效能源管理、实施电力负荷管理和加强安全管理等方面。
通过采取这些措施，可以提高低压配电网的性能和可靠性，满足城市能源需求的不断增长。
低压配电网是城市能源系统中非常重要的一环，直接关系到家庭、企业和公共机构的用电需求。
随着城市化进程的加快和能源需求的增长，低压配电网的改造与升级成为迫切需要解决的问题。
前言中低压配电网是电力系统的重要组成部分，是城市建设的重要基础设施。
为满足城市建设、经济发展和人民生活用电的需要，规范公司在用电工程施工过程中的施工工艺和质量标准。
参照国家颁布的《电网工程施工工艺标准》、《变配电工程设备安装工艺标准》等现行标准、规范，结合我公司供电区域的实际编制了本标准，用于公司在用电工程施工中参照执行。
1 总则1．1 中低压配电网由架空线路、电缆线路、柱上变压器、开闭所（开关站）、配电站或室（含箱式变电站）、接户线等组成。
1．2 公用架空线路现阶段仍是城市中低压配电网的重要组成部分，应充分发挥其作用。
随着城市建设的不断发展，在有条件的地区可逐步发展电缆网络。
1．3 城市中低压配电网是城市的重要基础设施之一，城市配电网的改造应纳入城市改造和建设的统一规划。
供电部门应与城建部门密切配合，并取得他们的充分理解和支持。
1．4 城市中低压配电网的改造应与城市高压电力网的规划和建设相结合，与市政工程相结合，与用户扩报装工程相结合，与配电网的大修、更改工程相结合。
1．5 在配电网改造中应积极采用新技术、新设备、新工艺、新材料，但应持慎重态度，以确保电力系统的安全运行。
1．6 城市中低压配电网无功补偿应根据就地平衡的原则进行配置，可采用分散补偿和集中补偿相结合的方式。
2 中压配电网2．1 城市中压配电网应根据高压变电所布点、负荷密度和运行管理的需要划分成若干个相对独立的分区配电网。
分区配电网应有较为明显的供电范围，一般不应交错重叠。
分区的划分要随着情况的变化适时调整。
2．2 中压配电网应有一定的容量裕度，当负荷转移时不致使载流元件过载。
当任何一个中压馈电柜因故停运时，通过倒闸操作，能继续向用户供电；当发生线路事故时，通过倒闸操作，能继续向非故障线路段用户供电，配电线路不过负荷，不限电。
2．3 中压配电网应有较大的适应性，主干线截面应按长期规划（一般为20a）一次选定，多年不变。
在不敷需要时，可另敷设新线路或插入新的高压变电所。
深圳市城市中低压配电网规划设计及供电技术导则深圳供电局企业标准 Q/3SG—1.03.02—2001深圳市城市中低压配电网规划设计及供电技术导则2001—09—30 发布 2001—10—01 实施前言为规范深圳城市中低压配电网及用户供电系统的规划设计、建设改造及运行工作，规范用户电能计量方式，制定本标准。
本标准规定了深圳城市中低压配电网的划分、规划设计原则及深圳城市中压配电网、低压配电网的结线方式；规定了用户供电方式与技术要求；规定了电能计量方式；规定了实施配网自动化的原则。
本标准的制定参照了有关的国家标准及行业规范，并考虑了深圳城市中低压配电网的现状及发展方向。
本标准由深圳供电局生技部门归口。
本标准主要起草单位：深圳供电局规划分部、深圳供电局计量测试所、深圳供电局生技工作组。
本标准由深圳供电局规划分部负责解释。
目录1. 范围 (1)2. 引用标准及规范 (1)3. 总则 (2)4. 一般技术要求 (2)5. 中低压配电网结线 (5)6. 用户供电 (7)7. 用户电能计量方式 (11)8. 配网自动化原则- (11)附录A：本标准用词说明 (13)附图1：城市中压配电结线方式图 (14)附图2：各类用户高压供电方式示意图 (16)附图3：含居民用电的综合型低压配电系统分类计量设计示意图 (17)1. 范围1.1本标准适用于深圳城市中低压配电网及用户供电系统的规划设计、建设改造及运行工作。
1.2根据深圳城市发展规划，特区内的福田、罗湖为市级中心；南山区、盐田区，以及特区外宝安区的新安镇、西乡镇，龙岗区的龙岗镇（龙岗中心城）为次级中心。
本标准所指的城市中低压配电网即为与上述区域相对应的由深圳供电局运行维护及与其联网的中压（10kV）、低压（380/220V）配电网；本标准所指的用户为在上述区域内由深圳供电局通过中压或低压配电网供电的用户。
2. 引用标准及规范下列标准的条文通过在本标准中的引用而构成本技术导则的条文。
《配电网规划设计技术导则及编制说明》一、导则的目的和意义该导则的目的是为了指导和规范配电网规划设计工作，确保配电网规划设计能够满足用户需求、保证供电质量和可靠性、提高供电效率、降低供电成本，同时还能适应未来的发展需求。
通过遵循该导则，可以提高配电网规划设计的科学性、合理性和可操作性，为配电网的规划设计提供技术支持和依据。
二、导则的主要内容1.配电网规划设计的基本原则：包括遵循用户需求、保证供电质量和可靠性、提高供电效率、降低供电成本、适应未来发展需求等原则。
同时还包括均衡负荷、合理配置变电站和配电站、合理设置配电线路等原则。
2.规划设计的基础数据：包括对供电负荷、电力负荷特性、用电特点、区域发展规划等的详细调查和分析。
3.规划设计的方法和步骤：包括确定规划设计的任务和范围、制定规划设计方案、进行供电负荷计算和负荷预测、进行电力系统分析和优化、确定变电站和配电站的布置和容量、设计配电线路和设备、制定配电网运行管理和维护计划等。
4.规划设计的技术要点：包括规划设计的技术要求、设备选型和布置、线路设计和敷设、保护措施和安全防护等。
5.规划设计的评价和验收：包括对规划设计方案的评价和验收，以及对规划设计实施效果的评估和监测。
三、导则的编制说明该导则的编制应遵循以下原则：1.科学性和先进性：导则的内容应基于科学理论和技术方法，具有一定的先进性和前瞻性，能够适应未来发展需求。
2.可操作性和可实施性：导则的内容应具有可操作性，能够指导和规范实际的配电网规划设计工作，能够在实践中得到有效应用。
3.规范性和统一性：导则的内容应具有规范性，能够统一配电网规划设计的基本标准和要求，避免因个人因素导致的差异。
4.综合性和全面性：导则的内容应涵盖配电网规划设计的各个方面，包括技术、经济、环境等因素的综合考虑。
5.可更新性和动态性：导则应具有一定的更新和修订机制，能够随着技术进步和规划设计实践的发展而不断完善和更新。
总结起来，《配电网规划设计技术导则及编制说明》是一份为了规范和指导配电网规划设计工作的技术导则，内容包括基本原则、基础数据、方法和步骤、技术要点、评价和验收等，编制该导则应遵循科学性、先进性、可操作性、规范性、综合性、可更新性等原则。

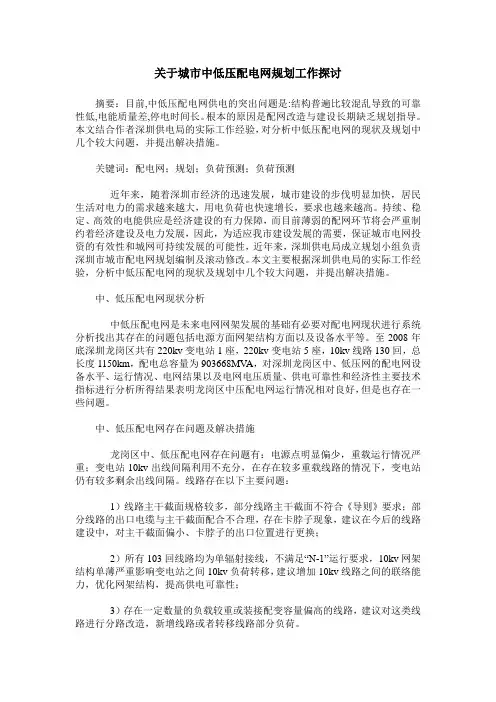

关于城市中低压配电网规划工作探讨摘要：目前,中低压配电网供电的突出问题是:结构普遍比较混乱导致的可靠性低,电能质量差,停电时间长。
根本的原因是配网改造与建设长期缺乏规划指导。
本文结合作者深圳供电局的实际工作经验，对分析中低压配电网的现状及规划中几个较大问题，并提出解决措施。
关键词：配电网；规划；负荷预测；负荷预测近年来，随着深圳市经济的迅速发展，城市建设的步伐明显加快，居民生活对电力的需求越来越大，用电负荷也快速增长，要求也越来越高。
持续、稳定、高效的电能供应是经济建设的有力保障，而目前薄弱的配网环节将会严重制约着经济建设及电力发展，因此，为适应我市建设发展的需要，保证城市电网投资的有效性和城网可持续发展的可能性，近年来，深圳供电局成立规划小组负责深圳市城市配电网规划编制及滚动修改。
本文主要根据深圳供电局的实际工作经验，分析中低压配电网的现状及规划中几个较大问题，并提出解决措施。
中、低压配电网现状分析中低压配电网是未来电网网架发展的基础有必要对配电网现状进行系统分析找出其存在的问题包括电源方面网架结构方面以及设备水平等。
至2008年底深圳龙岗区共有220kv变电站1座，220kv变电站5座，10kv线路130回，总长度1150km，配电总容量为903668MV A，对深圳龙岗区中、低压网的配电网设备水平、运行情况、电网结果以及电网电压质量、供电可靠性和经济性主要技术指标进行分析所得结果表明龙岗区中压配电网运行情况相对良好，但是也存在一些问题。
中、低压配电网存在问题及解决措施龙岗区中、低压配电网存在问题有：电源点明显偏少，重载运行情况严重；变电站10kv出线间隔利用不充分，在存在较多重载线路的情况下，变电站仍有较多剩余出线间隔。
线路存在以下主要问题：1）线路主干截面规格较多，部分线路主干截面不符合《导则》要求；部分线路的出口电缆与主干截面配合不合理，存在卡脖子现象，建议在今后的线路建设中，对主干截面偏小、卡脖子的出口位置进行更换；2）所有103回线路均为单辐射接线，不满足“N-1”运行要求，10kv网架结构单薄严重影响变电站之间10kv负荷转移，建议增加10kv线路之间的联络能力，优化网架结构，提高供电可靠性；3）存在一定数量的负载较重或装接配变容量偏高的线路，建议对这类线路进行分路改造，新增线路或者转移线路部分负荷。
中低压配电设备技术规范及选用原则深圳电网中低压配电设备技术规范及选用原则（Q/3SG－1.03.01－2001）目录1.范围、2.引用标准及规范、3.总则、4.中压配电设备、5.低压配电设备、6.计量装置、附录A:本标准用词说明前言为规范深圳电网中低压配电系统的设计、设备选型及建设和运行维护工作，制定本标准。
本标准规定了深圳电网中压配电设备、低压配电设备及计量装置的主要技术参数、功能及选用原则。
本标准的制定参照了有关的国家标准及行业规范，并考虑了深圳中低压配电网的现状及发展方向。
1、范围1.1本标准适用于深圳电网中低压配电系统的设计、设备选型及运行工作。
1.2本标准所指的中低压配电设备是指所有进入深圳电网的中压配电设备、低压配电设备及计量装置。
1.3本标准规范的配电设备包括以下内容：1）中压配电设备：断路器开关柜、环网开关柜、柱上断路器、电缆分接箱、配电变压器、箱式变电站、避雷器、电缆、架空导线。
2）低压配电设备：配电柜、框架断路器、塑壳断路器等。
3）计量装置：计量电流互感器、计量电压互感器电能表等。
2.引用标准及规范2.1下列标准的条文通过在本标准中的引用而构成本技术原则的条文。
本标准发布时，所示版本均为有效，在被引用标准被修订后，应重新探讨使用下列标准最新版本的可靠性。
“城市电网规划设计导则”能源电[1993]228号；“城市中低压配电网改造技术原则”DL/T559－1996；“供配电系统设计规范”GB50052－95；“低压配电设计规范”GB50054－95；“户内交流高压开关柜订货技术条件”D L./T 404－1997；“交流高压负荷开关—熔断器组合电器”GB16926－1997；“三相油浸式电力变压器技术参数和要求”GB/T6451－1995；“干式电力变压器技术参数和要求”GB/T10228－1997；“低压成套开关设备和控制设备”GB7251－1997。
3.总则3.1深圳电网中低压配电设备由架空导线、电缆、配电变压器、中压开关（柜）、电缆分接箱、避雷器、箱式变电站、低压开关（柜）、计量装置及配电自动化装置等构成。
南方电网城市配电网技术导则1. 前言配电网是南方电网基础设施之一，城市配电网在城市供电系统中起着至关重要的作用。
为了实现电网的高效稳定运行以及新能源等可再生能源的大规模引入，南方电网城市配电网技术逐年提升，本文档旨在概述南方电网城市配电网技术导则。
2. 技术标准南方电网城市配电网技术标准主要包括三个方面：技术指标、技术要求和技术措施。
2.1 技术指标南方电网城市配电网的技术指标主要体现在以下几个方面：•可靠性指标：城市配电网在提供足够供电能力的同时，还需要保证供电的可靠性，防止运营中的故障发生；•经济性指标：南方电网城市配电网在满足可靠性的同时，考虑经济成本和社会收益的平衡；•安全性指标：城市配电网需要保证在电力运营过程中人员和电力设备的安全；•环保性指标：城市配电网应符合电力环保标准。
2.2 技术要求南方电网城市配电网技术要求包括：•强电弱电分离应符合相关规定；•配电网柜的容量和类型需要符合用电负荷需求;•配电变压器的类型和容量大小需按照城市用电负荷分布进行选择；•城市配电网需合理布局，科学配置；•配电设备和电力设备防雷等级必须符合相关规定；•城市配电网应对突发事故做好预防和抗压能力。
2.3 技术措施南方电网城市配电网技术措施主要包括：•南方地区应用新型材料，加强变电设备的散热性能；•采用先进的GIS技术，提高配电网的运行效率和可靠性；•严格控制配电设备的误差，提高配电系统的精细化管理；•逐步开展数字化配电网建设，提高数据处理和应急管理能力。
3. 配电网技术发展趋势随着供电质量的要求越来越高，南方电网的城市配电网技术将逐步走向数字化、网络化和集约化。
具体表现在以下几个方面：•通过数字化技术实现配电设备的在线监控和维护；•采用云计算技术构建智慧配电系统；•逐步开展配电规划和节能方案，提高城市供电效率；•开展BIM技术在配电网建设、运行和管理中的应用。
4.南方电网城市配电网技术不断提升，配电网正向数字化、网络化、集约化方向发展。
目次前言 (IV)1 范围 (1)2 规范性引用文件 (1)3 名词术语 (3)4 主要技术原则 (4)4.1 规划建设的基本原则 (4)4.2 电压等级选择 (5)4.3 供电可靠性 (5)4.4 容载比 (6)4。
5 中性点接地方式 (7)4。
6 短路电流 (7)4.7 无功补偿 (7)4。
8 电能质量要求 (8)4.9 电厂接入系统 (9)4.10 电磁辐射、噪声、通信干扰等环境要求 (10)4.11 配电网建设标准 (11)5 高压配电网 (11)5.1 供电电源 (11)5.2 电网结构 (12)5.3 高压架空线路 (12)5。
4 高压电缆线路 (15)5.5 变电站 (19)6 中压配电网 (26)6.1 主要技术原则 (26)6.2 中压配电网接线 (27)6.3 中压架空配电线路 (28)6。
4 中压电缆配电线路 (29)6.5 开闭所 (29)6。
6 配电站 (30)6.7 中压配电网设备的选择 (31)7 低压配电网 (32)7.1 主要技术原则 (32)7。
2 低压配电系统接地型式 (32)7。
3 低压架空配电线路 (33)7.4 低压电缆配电线路 (33)7.5 负荷估算 (33)8 中低压配电网继电保护、自动装置及配电网自动化 (34)8.1 配电网继电保护和自动装置 (34)8。
2 配电网自动化 (34)9 用户用电管理 (36)9.1 用电负荷分类 (36)9。
2 用户供电电压 (36)9。
3 用户供电方式 (37)9。
4 对特殊用户供电要求 (37)9.5 城区用户供电方式 (38)10 电能计量 (39)10。
1 计量装置的一般要求 (39)10.2 计量点的设置 (40)10.3 电能计量自动采集系统 (40)附录A 35～110kV架空线路与其它设施交叉跨越或接近的基本要求 (42)附录B 直埋电力电缆之间及直埋电力电缆与控制电缆、通信电缆、地下管沟、道路、建筑物、构筑物、树木之间安全距离 (45)附图A 南方电网城市配电网110kV电网、变电站接线图 (46)附图B 南方电网城市配电网35kV电网、变电站接线图 (49)附图C 南方电网城市配电网10kV线路接线图 (50)前言为把中国南方电网公司建设成为经营型、服务型、一体化、现代化、国内领先、国际著名的企业，实现南方电网统一开放、结构合理、技术先进、安全可靠的发展目标,规范南方电网城市配电网的规划、设计、建设及改造工作，提高配电网设备装备水平，保证配电网安全、稳定、可靠、经济运行，满足南方五省(区）城市用电需要,特制定本导则。
Q/GDW 1738 — 20121配电网:从电源侧（输电网和发电设施）接受电能，并通过配电设施就地或逐级分配给各类用户的电力网络。
年最大负荷:全年各小时整点供电负荷中的最大值。
网供负荷:网供负荷一般分电压等级计算，指同一电压等级公用变压器所供负荷。
饱和负荷:区域经济社会水平发展到一定阶段后，电力消费增长趋缓，总体上保持相对稳定（连续5年负荷增速小于2％，或电量增速小于1%），负荷呈现饱和状态，此时的负荷为该区域的饱和负荷。
负荷发展特性曲线:描述一定区域内（一般小于5km2）负荷所处的发展阶段（慢速增长初期、快速增长期以及缓慢增长饱和期）的曲线，也称为负荷发展S 型曲线。
容载比:容载比一般分电压等级计算，指某一供电区域、同一电压等级电网的公用变电设备总容量与对应的总负荷（网供负荷）的比值。
容载比一般用于评估某一供电区域内35kV 及以上电网的容量裕度，是配电网规划的宏观指标。
10kV 主干线:变电站的10kV 出线，并承担主要电力传输的线段为主干线。
供电半径:变电站供电半径指变电站供电范围的几何中心到边界的平均值。
10kV 及以下线路的供电半径指从变电站（配电变压器）低压侧出线到其供电的最远负荷点之间的线路长度。
供电可靠性:配电网向用户持续供电的能力。
N-1停运:a ）110～35kV 电网中一台变压器或一条线路故障或计划退出运行。
B)10kV 线路中一个分段（包括架空线路的一个分段，电缆线路的一个环网单元或一段电缆进线本体）故障或计划退出运行。
N-1-1停运:110～35kV 电网中一台变压器或一条线路计划停运情况下，同级电网中相关联的另一台变压器或一条线路因故障退出运行。
供电安全水平:配电网在运行中承受故障扰动（如失去元件或发生短路故障）的能力，其评价指标是某种停运条件下（通常指N-1或N-1-1停运后）的供电恢复容量和供电恢复时间.负荷组:指由单个或多个供电点构成的集合。
组负荷:指负荷组的最大负荷。
深圳市城市中低压配电网规划设计及供电技术导则深圳供电局企业标准 Q/3SG—1.03.02—2001深圳市城市中低压配电网规划设计及供电技术导则2001—09—30 发布 2001—10—01 实施前言为规范深圳城市中低压配电网及用户供电系统的规划设计、建设改造及运行工作，规范用户电能计量方式，制定本标准。
本标准规定了深圳城市中低压配电网的划分、规划设计原则及深圳城市中压配电网、低压配电网的结线方式；规定了用户供电方式与技术要求；规定了电能计量方式；规定了实施配网自动化的原则。
本标准的制定参照了有关的国家标准及行业规范，并考虑了深圳城市中低压配电网的现状及发展方向。
本标准由深圳供电局生技部门归口。
本标准主要起草单位：深圳供电局规划分部、深圳供电局计量测试所、深圳供电局生技工作组。
本标准由深圳供电局规划分部负责解释。
目录1. 范围 (1)2. 引用标准及规范 (1)3. 总则 (2)4. 一般技术要求 (2)5. 中低压配电网结线 (5)6. 用户供电 (7)7. 用户电能计量方式 (11)8. 配网自动化原则- (11)附录A：本标准用词说明 (13)附图1：城市中压配电结线方式图 (14)附图2：各类用户高压供电方式示意图 (16)附图3：含居民用电的综合型低压配电系统分类计量设计示意图 (17)1. 范围1.1本标准适用于深圳城市中低压配电网及用户供电系统的规划设计、建设改造及运行工作。
1.2根据深圳城市发展规划，特区内的福田、罗湖为市级中心；南山区、盐田区，以及特区外宝安区的新安镇、西乡镇，龙岗区的龙岗镇（龙岗中心城）为次级中心。
本标准所指的城市中低压配电网即为与上述区域相对应的由深圳供电局运行维护及与其联网的中压（10kV）、低压（380/220V）配电网；本标准所指的用户为在上述区域内由深圳供电局通过中压或低压配电网供电的用户。
2. 引用标准及规范下列标准的条文通过在本标准中的引用而构成本技术导则的条文。
柳江供电公司中低压配电网规划设计导则1范围本规划设计导则重点规范了配电网结构、配电设施配置原则和客户供电原则，适用于柳江县范围内10千伏及以下配电网和客户受电设施接入配电网的规划设计、建设与改造工作。
2规范性引用文件下列文件中的条款通过本导则的引用而成为本导则的条款。
凡是注日期的引用文件,其随后所有的修改单(包括勘误的内容)或修改版均不适用于本导则.但鼓励根据本导则达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本导则。
《中国南方电网城市配电网技术导则》 Q/CSG 1 0012-2005《广西城市中低压配电网建设与改造技术原则》 Q/GXD 122。
01－2006《城市电力规划规范》 GB／50293-1999《供配电系统设计规范》 GB／50052-95《广西电网公司配电运行管理标准》 Q/GXD205.16-20063配电网规划和建设改造的基本要求（1)满足用电负荷发展要求,实现安全、可靠、优质、经济供电。
（2)能适应国民经济发展和人们生活水平不断提高的需要。
（3）满足《中国南方电网城市配电网技术导则》和《广西城市中低压配电网建设与改造技术原则》的要求。
作为城市基础的设施的重要组成部分，配电网的规划应纳入柳州市的总体规划，符合柳州市总体规划的基本要求。
(4）配电网的网络结构、设备选型、材料选择，要求技术先进、合理,建设网架坚强、布局合理、装备先进、管理科学的配电网，并结合我国国情,逐步实现配网自动化。
(5)配电网的规划建设必须坚持统一规划，并与高压电力网的规划建设相结合，与业扩报装工程相结合，与配电网的大修、改造相结合，与市政工程相结合。
（6)配网规划以近期（五年）为主，适应中期（十年）规划,兼顾到远期规划。
(7）配网规划应按发展情况逐年滚动。
4主要技术原则及网络结构4。
1电压等级（1）中压：10kV；低压:0。
38/0。
22kV。
4.2 中性点接地方式（1）10kV系统接地方式为:非有效接地方式（即不接地、经小电阻接地、经消弧线圈接地）。
国家电网公司城市电力网规划设计导则目录前言 (V)城市电力网规划设计导则 (1)1 总则 (1)2 规划的编制和要求 (3)2.1 城网规划范围 (3)2.2 规划年限和各阶段的要求 (3)2.3 规划的编制流程 (4)2.4 规划的主要内容 (5)2.5 规划的修正 (8)2.6 规划的编制、审批和实施 (8)3 负荷预测与电力（电量）平衡 (10)3.1 一般规定 (10)3.2 预测思路和方法 (11)3.3 电力（电量）平衡 (13)4 规划设计的技术原则 (15)4.1 电压等级 (15)4.2 供电可靠性 (15)4.3 容载比 (19)4.4 城网接线 (21)4.5 中性点运行方式 (24)4.7 短路水平 (28)4.8 电压损失及其分配 (30)4.9 节能环保 (31)4.10 通信干扰 (31)5 供电设施 (34)5.1 变电站 (34)5.2 架空输电线路及高压配电线路 (37)5.3 开闭所、配电室及中低压配电线路 (39)5.4 电缆线路 (40)6 调度、通信、继电保护、自动化及信息管理 (43)6.1 调度 (43)6.2 通信 (43)6.3 继电保护 (44)6.4 自动化 (44)6.5 信息管理 (46)7 特种用户的供电技术要求 (48)7.1 重要用户 (48)7.2 畸变负荷用户 (49)7.3 冲击负荷、波动负荷用户 (49)7.4 不对称负荷用户 (50)7.5 电压敏感负荷用户 (50)8 分布式电源接入原则 (52)8.1 分布式电源的定义 (52)8.2 分布式电源的并网运行 (52)8.3 分布式电源接入电网在规划设计方面的要求 (53)9 环境影响 (54)9.1 噪声 (54)9.2 工频电场和磁场 (55)9.3 无线电干扰限值 (55)9.4 高频电磁波 (56)9.5 环境影响的评价 (56)10 经济评价 (58)10.1 原则与依据 (58)10.2 经济评价内容与范围 (58)10.3 财务评价 (59)10.4 社会效益评价 (60)10.5 评价标准 (60)10.6 敏感性分析 (60)11 术语定义 (61)附录A 城网规划编制流程示意图 (64)附录B 城市配电网常用接线形式 (65)B.2 中压电缆网 (71)附录C 国际电报、电话咨询委员会（CCITT）对通讯干扰的规定 (73)C.1 危险影响标准 (73)C.2 干扰影响标准 (81)附录D 城市地下电缆敷设方式 (85)D.1 直埋敷设 (85)D.2 沟漕敷设 (85)D.3 排管敷设 (86)D.4 隧道敷设 (86)前言《城市电力网规划设计导则》是编制和审查城市电力网（以下简称城网）规划的指导性文件，其适用范围为国家电网公司所属的各网省公司、城市供电公司。
关于城市中低压配电网规划工作探讨摘要：目前,中低压配电网供电的突出问题是:结构普遍比较混乱导致的可靠性低,电能质量差,停电时间长。
根本的原因是配网改造与建设长期缺乏规划指导。
本文结合作者深圳供电局的实际工作经验，对分析中低压配电网的现状及规划中几个较大问题，并提出解决措施。
关键词：配电网；规划；负荷预测；负荷预测近年来，随着深圳市经济的迅速发展，城市建设的步伐明显加快，居民生活对电力的需求越来越大，用电负荷也快速增长，要求也越来越高。
持续、稳定、高效的电能供应是经济建设的有力保障，而目前薄弱的配网环节将会严重制约着经济建设及电力发展，因此，为适应我市建设发展的需要，保证城市电网投资的有效性和城网可持续发展的可能性，近年来，深圳供电局成立规划小组负责深圳市城市配电网规划编制及滚动修改。
本文主要根据深圳供电局的实际工作经验，分析中低压配电网的现状及规划中几个较大问题，并提出解决措施。
中、低压配电网现状分析中低压配电网是未来电网网架发展的基础有必要对配电网现状进行系统分析找出其存在的问题包括电源方面网架结构方面以及设备水平等。
至2008年底深圳龙岗区共有220kv变电站1座，220kv 变电站5座，10kv线路130回，总长度1150km，配电总容量为903668mva，对深圳龙岗区中、低压网的配电网设备水平、运行情况、电网结果以及电网电压质量、供电可靠性和经济性主要技术指标进行分析所得结果表明龙岗区中压配电网运行情况相对良好，但是也存在一些问题。
中、低压配电网存在问题及解决措施龙岗区中、低压配电网存在问题有：电源点明显偏少，重载运行情况严重；变电站10kv出线间隔利用不充分，在存在较多重载线路的情况下，变电站仍有较多剩余出线间隔。
线路存在以下主要问题：1）线路主干截面规格较多，部分线路主干截面不符合《导则》要求；部分线路的出口电缆与主干截面配合不合理，存在卡脖子现象，建议在今后的线路建设中，对主干截面偏小、卡脖子的出口位置进行更换；2）所有103回线路均为单辐射接线，不满足“n-1”运行要求，10kv网架结构单薄严重影响变电站之间10kv负荷转移，建议增加10kv线路之间的联络能力，优化网架结构，提高供电可靠性；3）存在一定数量的负载较重或装接配变容量偏高的线路，建议对这类线路进行分路改造，新增线路或者转移线路部分负荷。
城市电力网规划设计导则（试行）（1985）文件印发《城市电力网规划设计导则》(试行)的通知(85)水电生字第8号各省、自治区、直辖市城乡建设环境保护厅，城乡建委，华北、东北、华东、华中、西北、西南电管局：为搞好城市规划中的电力网规划，在总结城市电力网改造经验的基础上，一九八一年原电力工业部和原国家城建总局联合颁发了“关于城市电力网规划设计的若干原则”(试行)，对全国城市电力网的规划工作起了重要的指导作用。
随着城市电力网改造的广泛开展，各地供电和城建规划部门都感到有必要制订一个更详细具体的技术经济导则，用以指导城市电力网的规划设计，使城市电力网的改造和建设工作更好地开展下去。
为此，水电部委托中国电机工程学会供用电专业委员会在总结经验、调查研究的基础上编制了本导则。
在编写过程中，水电部会同城乡建设环境保护部共同组织了有关单位参与讨论和修改，并广泛地征求了意见。
现正式颁发试行。
希各城市按本导则的要求对本地的电力网规划做进一步修改、补充。
在试行中如发现导则有何问题，有什么建议，请随时报水电部，以便今后作进一步修改。
附件：城市电力网规划设计导则(试行)城乡建设环境保护部水利电力部一九八五年五月十日第一章总则第1条本导则是根据原电力工业部和原城市建设总局于1981年联合颁发的“关于城市电力网规划设计的若干原则”(试行)而进一步提出的一些具体规定，是编制与审查城市电力网(以下简称城网)规划的指导性文件，适用于我国大、中城市，小城市可参照执行。
第2条城网是城市范围内为城市供电的各级电压电网的总称。
城网既是电力系统的主要负荷中心，又是城市现代化建设的一项重要基础设施，因此搞好城网规划从而加强城网的改造和建设是一项十分重要的工作。
第3条城网规划是城市总体规划的重要组成部分，也是电力系统规划的重要组成部分。
城网规划应由当地供电部门，城市规划管理部门共同负责，结合城市总体规划、电力系统规划进行。
城市总体规划应充分考虑城网的需要，城网规划与城市的各项发展规划应相互紧密配合、同步实施。
中国南方电网城市配电网技术导则1 范围1.1 本导则规定了中国南方电网有限责任公司管理的省（区）辖市（自治州）配电网的规划、设计、建设与改造应遵循的主要技术原则和技术要求。
1.2 本导则适用于中国南方电网有限责任公司各子公司管理的省（区）辖市（自治州）110kV及以下配电网的规划、设计、建设、改造与生产工作。
1.3 南方五省（区）辖市（自治州）以外的城市配电网可参照本导则执行，对于接入南方电网的各类独立发电厂、企业自备电厂、热电联供、余热发电厂以及以各种电压等级接入南方电网的用户应参照本导则执行。
2 规范性引用文件下列文件中的条款通过本导则的引用而成为本导则的条款。
凡是注日期的引用文件，其随后所有的修改单（包括勘误的内容）或修改版均不适用于本导则。
但鼓励根据本导则达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本导则。
能源电[1993] 228号城市电力网规划设计导则GB 12325 电能质量供电电压允许偏差GB 156 标准电压GB 311.1 高压输变电设备的绝缘配合GB 3096 城市区域环境噪声标准GB 50045 高层民用建筑设计防火规范GB 50062 电力装置的继电保护和自动装置设计规范GB 50293 城市电力规划规范GB 50052 供配电系统设计规范GB 50053 10kV及以下变电所设计规范GB 50054 低压配电设计规范GB 50059 35kV～110kV变电所设计规范GB 50061 66kV及以下架空电力线路设计规范GB 50217 电力工程电缆设计规范GB 50227 并联电容器装置设计规范GB 6722 爆破安全规程GB 8702 电磁辐射防护规定GB 12326 电能质量电压波动和闪变DL 5027 电力设备典型消防规程GB/T 14549－93 电能质量公用电网谐波GB/T 15543－1995 电能质量三相电压允许不平衡度GB/T 15945－1995 电能质量电力系统频率允许偏差GB/T 16434－1966 高压架空线路和发电厂、变电所环境污秽区分级及外绝缘选择标准GB/T 17466－1998 电力变压器选用导则DL/T 620－1997 交流电气装置的过电压保护和绝缘配合DL/T 621－1997 交流电气装置的接地DL/T 5056－1996 变电站总布置设计技术规程DL/T 5092－1999 110～500kV架空送电线路设计技术规程DL/T 5143－2002 变电所给水排水设计规程DL/T 448－2000 电能计量装置技术管理规程DL/T 401－2002 高压电缆选用导则DL/T 780－2001 配电系统中性点接地电阻器DL/T 804－2002 交流电电力系统金属氧化物避雷器使用导则DL/T 5103－1999 35～110kV无人值班变电所设计规程DL/T 698－1999 低压电力用户集中抄表系统技术条件DL/T 5216－2005 35～220kV城市地下变电站设计规定DL/T 5218－2005 220～500kV变电所设计技术规程DL/T 5221－2005 城市电力电缆线路设计技术规定DL/T 5222－2005 导体和电器选择设计技术规定DL/T 814－2002 配电自动化系统功能规范DL/T 645－1997 多功能电能表通信规约HJ/T 24－1998 500千伏超高压送变电工程电磁辐射环境影响评价技术规范3 名词术语下列术语和定义适用于本导则。
Q B深圳供电局企业标准Q/3SG—1.03.02—2001深圳市城市中低压配电网规划设计及用户供电技术导则2001—09—30 发布2001—10—01 实施深圳供电局发布前言为规范深圳城市中低压配电网及用户供电系统的规划设计、建设改造及运行工作，规范用户电能计量方式，制定本标准。
本标准规定了深圳城市中低压配电网的划分、规划设计原则及深圳城市中压配电网、低压配电网的结线方式；规定了用户供电方式与技术要求；规定了电能计量方式；规定了实施配网自动化的原则。
本标准的制定参照了有关的国家标准及行业规范，并考虑了深圳城市中低压配电网的现状及发展方向。
本标准由深圳供电局生技部门归口。
本标准主要起草单位：深圳供电局规划分部、深圳供电局计量测试所、深圳供电局生技工作组。
本标准由深圳供电局规划分部负责解释。
目录1. 范围 (1)2. 引用标准及规范 (1)3. 总则 (2)4. 一般技术要求 (2)5. 中低压配电网结线 (5)6. 用户供电 (7)7. 用户电能计量方式 (11)8. 配网自动化原则- (11)附录A：本标准用词说明 (13)附图1：城市中压配电结线方式图 (14)附图2：各类用户高压供电方式示意图 (16)附图3：含居民用电的综合型低压配电系统分类计量设计示意图 (17)1.范围1.1本标准适用于深圳城市中低压配电网及用户供电系统的规划设计、建设改造及运行工作。
1.2根据深圳城市发展规划，特区内的福田、罗湖为市级中心；南山区、盐田区，以及特区外宝安区的新安镇、西乡镇，龙岗区的龙岗镇（龙岗中心城）为次级中心。
本标准所指的城市中低压配电网即为与上述区域相对应的由深圳供电局运行维护及与其联网的中压（10kV）、低压（380/220V）配电网；本标准所指的用户为在上述区域内由深圳供电局通过中压或低压配电网供电的用户。
2.引用标准及规范下列标准的条文通过在本标准中的引用而构成本技术导则的条文。
本标准发布时，所示版本均为有效，在被引用标准被修订后，应重新探讨使用下列标准最新版本的可能性。
能源电[1993] 228号“城市电网规划设计导则”DL/T 599-1996 “城市中低压配电网改造技术原则”GB 12325-90 “电能质量供电电压允许偏差”GB/T 14549-93 “电能质量公用电网谐波”GB50052-95 “供配电系统设计规范”GB50053-94 “10kV及以下变电所设计规范”GB50054-95 “低压配电设计规范”Q/3SG-1.03.01-2001 “深圳电网中低压配电设备技术规范及选用原则”Q/3SG-1.05.01-2001 “110kV变电站设计技术规范”SD325-89 “电力系统电压和无功电力技术导则（试行）”3.总则3.1深圳城市中低压配电网的构成及规划原则3.1.1深圳城市中低压配电网由电缆线路、架空线路、架空及电缆混合线路、户外环网柜、电缆分接箱、配电所（含箱式变电站）、柱上变压器、柱上开关、开闭所、接户线、计量装置及配电自动化装置等构成。
3.1.2配电网是城市的重要基础设施之一，其规划应与市规划部门密切配合，纳入城市的发展规划。
3.1.3配电网的规划建设必须坚持统一规划，并与高压电力网的规划建设相结合，与业扩报装工程相结合，与配电网的大修、改造相结合，与市政工程相结合。
3.1.4应将配网自动化纳入城市配网规划，逐步实现配网自动化。
3.1.5在配电网的建设与改造中应积极采用成熟的新技术、新设备，中压配网设备应向绝缘化、无油化、紧凑型及智能型发展。
3.2城市中压配电网的结线方式应在满足供电可靠性的前提下力求简洁，便于实现配网自动化。
3.3应因地制宜地选择不同供电区域的中压配网结线方式，但同一城市的中压配网结线方式应尽量减少。
3.4用户的供电方式应由供电部门核准确定。
4.一般技术要求4.1电压等级深圳城市中低压配电网的标准电压等级如下：中压配电网10kV低压配电网380/220V4.2中性点接地方式4.2.1 10kV系统接地方式为：线路以电缆线路为主的采用经接地电阻接地方式；线路以架空线路为主的采用可自动跟踪的消弧线圈接地方式。
4.2.2 380V/220系统采用直接接地方式，且应多点重复接地。
4.3供电可靠性4.3.1供电可靠性是指电网对用户连续供电的可靠程度，应满足下列两个目标中的具体规定：（1）电网供电安全准则（2）满足用户用电的程度4.3.2供电安全准则深圳城市中压配网的供电安全一般采用N-1准则，特殊重要地区应采用N-2 准则。
4.3.3满足用户用电程度电网故障造成用户停电时，允许停电的容量和恢复供电的目标时间如下：（1）两回路供电的用户，失去一回路后应不停电。
（2）三回路供电的用户，失去一回路后应不停电，再失去一回路后应满足50-70%用电。
（3）一回路和多回路供电的用户电源全停时，恢复供电的目标时间为一回路故障处理的时间。
（4）闭环回路开环运行的用户（包括三供一备回路中的用户）环网故障时需通过倒闸操作恢复供电的，其目标时间为操作所需时间。
（5）考虑具体目标时间的原则是：负荷愈大的用户，目标时间应愈短。
当配备自动化装置时，故障后的负荷应自动转供。
4.3.4供电可靠率城市配电网供电可靠率目标要求达到99.99%。
4.4无功补偿与电压调节4.4.1无功补偿（1）无功补偿应根据就地平衡和便于电压调整的原则，采用分散与集中相结合方式。
（2）集中补偿在高压变电站内，有利于控制电压水平。
（3）分散补偿在用户侧，一般在用户低压侧集中补偿；对容量较大，负荷平稳且经常使用的用电设备宜单独就地补偿。
用户无功补偿（电容器）应能随负荷大小按功率因数自动投切。
高压供电用户其功率因数应达到0.9以上，且无功不得倒送。
4.4.2电压调节（1）配电网的电压偏移允许值10kV：±7%380V：±7%220V：-10%~+7%（2）电压合格率10kV电压合格率目标为：≧99%低压用户电压合格率为：≧98%（3）通过在高压变电站10kV母线上投切无功补偿电容器、调节变电站变压器有载调压开关来进行电压调节。
（4）通过对架空线路进行电缆化改造或加大导线截面、缩短供电距离、平衡三相负荷、改变配变电压分接头等措施来减小电压降。
4.5短路容量应采取措施对短路容量的增长严加控制，使变电站10kV母线短路电流尽可能控制在20kA以下。
4.6谐波控制对含有谐波源的用电设备，应采取措施使其谐波满足国标GB/T 14549-93的规定。
4.7供电半径4.7.1中压供电半径：负荷密集地区不超过2km；其它地区应不超过3km。
4.7.2 低压供电半径应不超过200m。
4.8自动化城市配电网应逐步实现配网自动化。
5. 中低压配电网结线5.1中压电缆网络深圳市中压电缆网络结线方式有开式环路、闭式环网、“n供一备”环网、多回路平行线式等结线方式。
5.1.1 开式环路结线开式环路结线为大用户间“手拉手”环接在一起的一种开环结线，是闭式环网结线的前期结线阶段，见附图1-1（a）。
5.1.2 闭式环网结线闭式环网结线是由开式环路结线发展而来。
可由两个单开式环网回路末端相连形成或一个开式环网回路末端接入变电站实现闭环。
其结线见附图1-1（b）。
5.1.3“n供一备”结线为充分发挥闭式环网结线供电可靠性高的优点，克服其资源利用低的缺点，可广泛采用“n供一备”的结线。
其中，对普通公用网络原则上采用“三供一备”结线；同时，针对不同的地区、不同的可靠性要求也可采用“两供一备”结线及“四供一备结线”。
为防止将电源并列，电源切换柜须加装闭锁装置。
如附图1-2,1-3,1-4所示：5.1.4多回路平行线式结线此种结线方式如附图1-5所示，与“n供一备”结线方式类似。
这种结线方式适用于10kV大用户末端集中负荷。
这些回路可以来自不同变电站的10kV母线，也可以来自同一变电站的不同10kV母线段，具有较高的供电可靠性。
5.2 中压架空线网络结线由于城市中压网络将逐步电缆化，因此，对暂时需要采用架空线路的网络，其结线方式应简洁并易于实现电缆化改造。
可采用柱上负荷开关将线路进行适当分段（3分段）和联络（闭式环网），其结线图见附图1-6。
5.3低压配电网络结线市区低压电缆网原则上采用放射形结线。
放射形网络如下图所示：5.4中压配电网的组网原则5.4.1对环网结线方式，每一环网回路最大电流不宜超过450A（约8000kV A）。
根据不同的负荷性质，在考虑变压器负载率及同时系数后，单回线路配电变压器安装容量可适当提高。
5.4.2对环网结线方式，每一环网回路的主环网节点一般6~8个为宜，每一节点变压器安装容量不宜低于2000kV A。
环网主节点为大用户或公用环网开关柜。
5.4.3特区外及特区边缘地带，由于单台小变压器用户较多，应适当设置公用环网开关箱作为环网回路的主环网节点，由主环网开关引出的分支回路可适当装设电缆分支箱供终端小用户，具体参见6.2.3-（3）。
5.4.4对新用户电源安排组网时，应注意尽可能避免环网回路电缆迂回。
已投运的“手拉手”环网供电的两用户间出现新用户时，若线路容量未满，可采用电缆解口方法将新用户接入，但不宜过多地解口，以限制电缆中间头数量。
5.5中压配网改造原则5.5.1城市中压配电网应向电缆化发展，应及时调整线路供电半径以降低线路损耗。
5.5.2对架空线逐步进行电缆化改造，对原架空线上的用户，容量较大的应改为环网供电，对小容量支线用户可在干线上加装户外环网柜或电缆分支箱供电，取消现电缆段之间的路边柱上开关台架和刀闸支架。
5.5.3现有架空线不允许再增加新用户（临时施工用电除外），并且架空线上的老用户扩建时，尽可能从原架空线上拆除，改接电缆环网回路；新用户受条件限制只能由架空线供电者，也不再直接T接架空线，应与由该架空线供电的附近其它用户“手拉手”环网，以利于今后电缆化改造。
5.5.4确需新建架空线路时，应采用15米电杆，电杆拉线要采用绝缘拉线，对穿越带电导线的拉线须用两端绝缘的拉线。
绝缘导线的施工必须对切开连接的裸露接头及接续金具加装防水的绝缘罩和防护措施。
5.5.5变电站10kV架空出线在1km范围内必须采用绝缘导线，减少变电站近区故障的发生几率。
变压器台架引下线采用绝缘导线，且变压器高、低压出线端子也应采用绝缘措施。
5.5.6新建变电站附近原由较远的其它变电站供电的线路应就近改接自新建变电站供电。
结合负荷调整，有计划地加大导线截面。
5.5.7 10kV中心开关站（1）除负荷密度较低的地区外，原则上不再新建10kV中心开关站。
（2）对已原有的老开关站的改造可根据不同情况进行如下改造：a 对老工业区的开关站结合旧城改造将其负荷转移后取消。
b对确有必要保留的开关站，应对其设备进行无油化改造。
