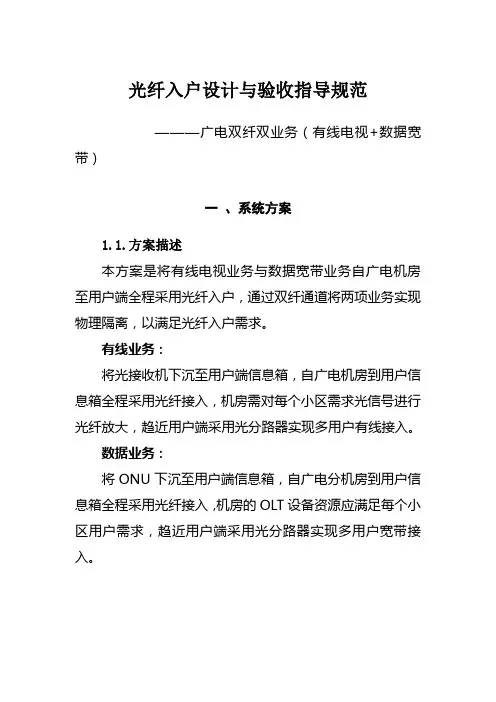

光纤入户设计与验收指导规范———广电双纤双业务（有线电视+数据宽带）一、系统方案1.1.方案描述本方案是将有线电视业务与数据宽带业务自广电机房至用户端全程采用光纤入户，通过双纤通道将两项业务实现物理隔离，以满足光纤入户需求。

有线业务：将光接收机下沉至用户端信息箱，自广电机房到用户信息箱全程采用光纤接入，机房需对每个小区需求光信号进行光纤放大，趋近用户端采用光分路器实现多用户有线接入。

数据业务：将ONU下沉至用户端信息箱，自广电分机房到用户信息箱全程采用光纤接入，机房的OLT设备资源应满足每个小区用户需求，趋近用户端采用光分路器实现多用户宽带接入。

1.2.方案详解广电机房主干光缆到城区节点交接箱，提供有线广播业务和数据宽带业务。

经网络干线光缆到各乡镇分机房，提供有线广播业务和数据宽带业务。

各乡镇分机房内放置OLT和EDFA设备，OLT用作数据宽带接入，EDFA用作有线电视信号传输。

同时在分机房进行数据1:4（或1：8）和有线1:4（或1：8）分光，作为一级分光。

机房ODF架多芯光缆至城区节点交接箱，交接箱内放置两台分光器，1:16分光器用作有线信号传输，1:8分光器用作数据信号传输。

节点交接箱至用户端多媒体信息盒采用皮线光缆引入用户端，其中一芯用作有线电视信号传输，一芯用作数据信号传输，两端头采用冷接子做接头处理。

根据用户业务开通需求，用户多媒体信息盒内可放置光接收机，将有线电视光信号转换为射频信号，通过同轴线缆至机顶盒。

也可放置ONU设备，将数据光信号转换为电信号，通过五类线或wifi至电脑、手机、PAD等。

二、光缆选型2.1.广电机房到分机房（镇或节点交接箱）机房到下设分机房亦利用现有光纤资源，原则上不另敷设光缆。

若出现广电机房到分机房无敷设光缆等特殊情况，则建议敷设该段光缆。

该段光缆亦采用G.652D（全波段支持高速传输）标准光缆。

光缆芯数的使用，原则上以尽量节俭为主，且需留有一定芯数的备纤做其他业务开通使用。

光接入网现场验收内容及标准一、光缆验收规范1、管道光缆敷设一）敷设管道光缆的孔位应符合设计要求。

二）在孔径90mm 及以上的水泥管道、钢管或塑料管道内，应根据设计规定在两人（手）孔间一次性敷设三根或三根以上的子管。

三）子管不得跨人（手）孔敷设，子管在管道内不得有接头。

四)子管在人（手)孔内伸出长度一般为200～400mm；本期工程不用的管孔及子管管孔应及时按照设计要求进行封堵。

五)光缆敷设前应按“8”字盘放,管井边缘要做好保护,防止光缆外皮被刮破。

六)光缆敷设应符合下列要求：(1)应按照设计要求的A、B端敷设光缆。

（2)敷设光缆时的牵引力应符合设计要求。

(3）光缆在各类管材中穿放时，管材的内径应不小于光缆外径的1.5 倍。

(4）光缆出管孔150mm 以内不得做弯曲处理.(5)管道光缆根据接入需要按设计要求进行中间人孔预留.光缆余长应在人孔内盘放并固定。

(6）敷设后的管道光缆在人(手）孔内应排列、固定整齐。

光缆在人（手)孔内子管外的部分应按设计要求保护。

（7）管孔及子管管孔均应按设计要求的材料进行堵塞。

（8）光缆在每个人孔内应按设计要求或建设单位的规定做好标志.2、埋式光缆敷设一)直埋光缆埋深应满足通信光缆线路工程设计要求的有关规定，具体埋设深度应符合上表的要求。

光缆在沟底应自然平铺状态,不得有绷紧腾空现象。

二）直埋光缆与其他建筑设施平行或交越时的最小净距应符合设计要求。

三）光缆可同其他通信光缆同沟敷设,同沟敷设时应平行排列,不得重叠或交叉，缆间的平行净距应≥100mm.四）回填土应符合下列要求：（1）充气的光缆在回填土前必须做好保气工作.（2)先填细土,后填普通土,且不得损伤沟内光缆及其他管线.（3)市区或市郊埋设的光缆在回填300mm细土后，盖红砖保护.每回填土约300mm处应夯实一次，并及时做好余土清理工作。

（4)回土夯实后的光缆沟,在车行路面或地砖人行道上应与路面平齐，回土在路面修复前不得有凹陷现象；土路可高出路面50～100mm，郊区大地可高出150mm左右.3、架空光缆敷设一）架空作业一定要注意好高空作业安全保护。

住宅区和住宅建筑内光纤到户通信设施工程施工及验收规范一、简介1 、光纤到户通信设施是高效、安全、质量可靠，在住宅小区建设中，引入新兴技术和行业标准，改善光纤到户通信设施施工和验收质量，及时修复因技术限制等原因引发的住宅非结构性问题，提高住宅小区的施工质量和验收水平，收到消费者的一致好评。

2 、本规范主要是针对住宅小区及住宅建筑施工和验收中的光纤到户通信设施，以保证施工及验收质量，促进住宅小区和住宅建筑正常使用为目的，解决住宅小区施工质量及验收问题，以保证施工质量和施工时间。

二、施工准备1 、施工现场检查: 施工前，应对整片区域进行安全检查和核查，确认场地环境及现场施工人员的安全条件，确认钢绞线桥架、柱上设备及配件的状况及质量。

2 、工程量测定: 对施工点位和线路进行细化勘测，清点该动点的拆装位置，掌握施工量的规模。

3 、施工方案编制: 根据管道标准和扩展情况，编制详细的改装及施工方案，按照要求绘制出线路布置图，以确保施工方案科学有效。

三、施工质量1、施工方式符合要求：光缆采用专业组装技术，确保质量和可靠性，提高可用性，保障施工及验收质量。

2、设备安装符合要求：设备安装符合要求，安装位置稳固可靠，保证设备运行良好，牢固稳定，并具备遥控及开关的功能。

3、管施工质量符合要求：管施工质量必须满足施工位置、大小、层数及延长等，满足光缆布放要求，要求层数清洁，光缆布局紧凑、良好。

未予拆卸，发现有破坏管底缆结构的，必须立即更换新的管道及光缆。

四、验收标准1、专业资质验收：施工单位必须具备通信行业施工与验收资质，才可开展光纤到户通信设施施工及验收。

2、验收规范：根据项目的施工量，进行验收时要求各项技术参数、光缆定位、安装位置、连接件等要求，确保符合要求。

3、测试系统：检测系统包括OTDR测试系统、环境温度测试系统、位置测试系统等，检测光缆输入输出损耗、环境温度及光缆布放规范。

五、施工及验收质量维护完成施工、验收后，还应做到以下几点：1、定期检查维护，确保质量稳定运行；2、定期备份施工文件，方便以后维护操作；3、适时召开调试会议，对设备运行情况及现场施工质量进行总结讨论。

住宅区和住宅建筑内光纤到户通信设施工程施工及验收标准
住宅区和住宅建筑内光纤到户通信设施工程施工及验收标准一般包括以下内容：
1. 工程规划：对住宅区和住宅建筑内光纤到户通信设施的布局、设计、施工顺序等进行规划，并符合相关的规划要求和建设标准。

2. 施工方案：根据工程规划，制定详细的施工方案，包括施工方法、工期计划、施工人员配置等。

3. 施工材料：使用符合国家相关标准的光纤、光纤配件、接头盒、终端盒等材料，确保质量可靠。

4. 施工工艺：按照规范要求进行光纤线路的敷设、接续、连接以及灯箱、标识等设施的安装，保证施工质量。

5. 工程验收：在施工完成后，由相关部门或专业人员对光纤到户通信设施工程进行验收，包括光纤线路的质量、设施的完好性、光纤端口的连接等方面。

6. 验收标准：验收标准一般由当地相关部门制定，包括各项施工工艺符合规范要求、线路质量良好、设施完好无损、连接正常等方面。

7. 验收报告：验收合格后，由验收部门出具验收报告，确认光纤到户通信设施工程符合标准要求。

以上是住宅区和住宅建筑内光纤到户通信设施工程施工及验收标准的一般内容，具体标准可能会因地区、国家的不同而略有差异。

在施工过程中，应严格按照相关的规范要求进行施工，确保光纤到户通信设施工程的质量和可靠性。

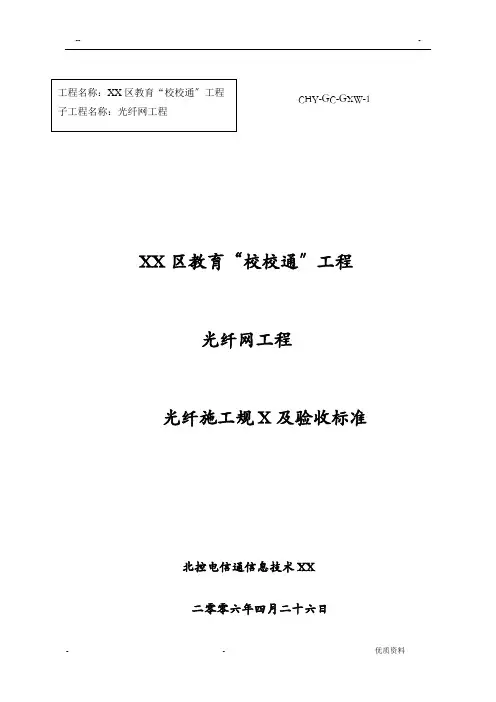

-- -XX区教育“校校通〞工程光纤网工程光纤施工规X及验收标准北控电信通信息技术XX二零零六年四月二十六日目录1.光纤施工规X21.1总那么21.2光缆器材规格及路由走向31.3光缆线路敷设安装31.4光缆接续安装91.5竣工文件编制102.光缆线路工程验收112.1随工检验112.2光缆线路工程竣工验收12光纤施工规X及验收标准1.光纤施工规X1.1总那么为适应通信开展的需要，提高通信光缆建立工程的质量管理水平，促进建立工程实施、验收的程序化、规X化、科学化，特制定本规X。

本规X是新建通信光缆传输系统线路工程施工质量检查工程验收的依据。

改建、扩建及其它类似光缆线路工程也应参照执行。

工程验收包括：隐蔽工程检验、及工程竣工验收。

工程承包单位编制施工操作工程或作业指导书，施工组织方案以及监理单位编制的监理规划、监理实施细那么均应认真贯彻执行本规X的要求。

工程中应积极采用新工艺、新技术，以提高施工质量和降低工程造价。

本规X未尽事宜，可参考现行相关验收规X及工程设计文件。

1.2光缆器材规格及路由走向1.2.1光缆器材的规格⏹光缆、器材规格、程式及数量应符合设计及订货要求。

⏹光缆、光纤连接器应有出厂产品合格证和传输特性参数的出厂测试记录。

⏹光缆、光纤连接器运到现场后应进展单盘检验，确保其传输性能、长度等到达设计要求。

光缆单检完毕后应对端头作密封处理。

⏹其它器材应及时运到现场，其数量、质量应到达设计规定要求。

⏹光缆接盒的检验还应包括气闭性检查。

接头密封材料必须在使用有效期内。

必要时还需要进展气闭性试验。

1.2.2光缆路由走向⏹光缆线路路由及敷设方式，应以批准的施工图设计为依据进展路由复测工作。

较小的路由变更，由监理、施工人员提出，经甲方同意确定；较大的路由变更，设计单位应至现场与监理、施工协商，甲方批准。

⏹光缆线路穿越河流，应按设计规定方式过河。

1.3光缆线路敷设安装1.3.1一般规定⏹光缆的敷设安装方法，可根据地段环境、条件，选择人工或机械敷设；对采用直埋硅芯管时，光缆应采用气流法敷设方式。

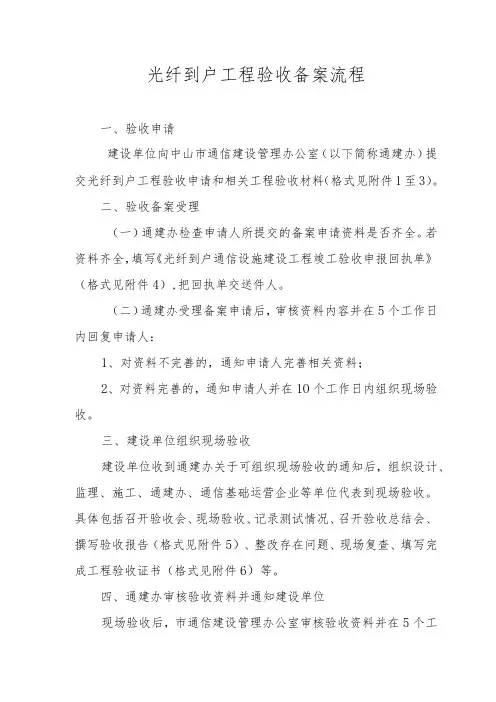

光纤到户工程验收备案流程一、验收申请建设单位向中山市通信建设管理办公室（以下简称通建办）提交光纤到户工程验收申请和相关工程验收材料（格式见附件1至3）。

二、验收备案受理（一）通建办检查申请人所提交的备案申请资料是否齐全。

若资料齐全，填写《光纤到户通信设施建设工程竣工验收申报回执单》（格式见附件4）,把回执单交送件人。

（二）通建办受理备案申请后，审核资料内容并在5个工作日内回复申请人：1、对资料不完善的，通知申请人完善相关资料；2、对资料完善的，通知申请人并在1O个工作日内组织现场验收。

三、建设单位组织现场验收建设单位收到通建办关于可组织现场验收的通知后，组织设计、监理、施工、通建办、通信基础运营企业等单位代表到现场验收。

具体包括召开验收会、现场验收、记录测试情况、召开验收总结会、撰写验收报告（格式见附件5）、整改存在问题、现场复查、填写完成工程验收证书（格式见附件6）等。

四、通建办审核验收资料并通知建设单位现场验收后，市通信建设管理办公室审核验收资料并在5个工作日内以《光纤到户通信设施建设工程竣工验收审核意见书》（格式见附件7）通知建设单位：（一）对于验收不合格的项目，通知建设单位整改，组织复验。

建设单位必须根据通知所提的整改内容进行整改，并以电子文档格式进行回复（格式见附件8）,然后由通建办组织对整改的内容进行复验。

（二）对于验收合格的项目，通知建设单位把工程资料出版成册（2套）及制作成光盘的电子版资料提交到通建办（4张）。

光盘内容应包括竣工文档、图纸、测试及驱动软件等相关资料。

五、通建办出具验收备案表通建办收到建设单位完整的工程资料及工程遗留问题的整改回复，复查合格后，出具《中山市住宅区和住宅建筑内光纤到户通信设施工程竣工验收备案表》（格式见附件9）,通知建设单位、中山市建设行政主管部门。

六、办理建筑工程竣工备案建设单位在办理建筑工程竣工备案时，必须向中山市建设行政主管部门提交《中山市住宅区和住宅建筑内光纤到户通信设施工程竣工验收备案表》；2O14年9月1日以后领取规划许可证的项目除以上备案表以外，还需要提供《工程验收证书》。

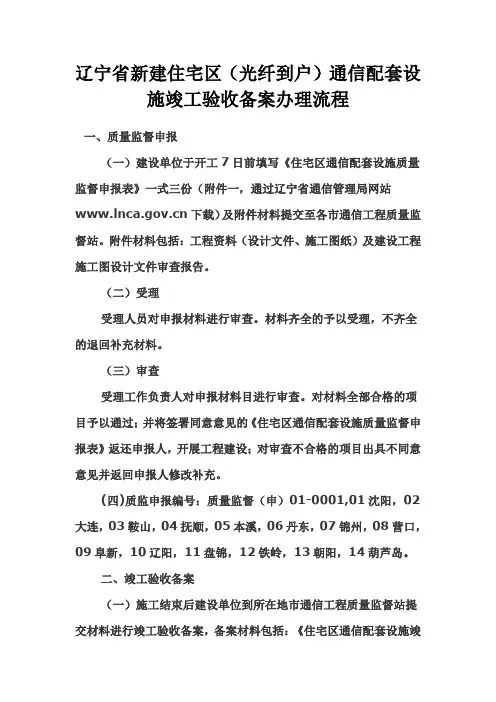

辽宁省新建住宅区（光纤到户）通信配套设施竣工验收备案办理流程一、质量监督申报（一）建设单位于开工7日前填写《住宅区通信配套设施质量监督申报表》一式三份（附件一，通过辽宁省通信管理局网站下载）及附件材料提交至各市通信工程质量监督站。

附件材料包括：工程资料（设计文件、施工图纸）及建设工程施工图设计文件审查报告。

（二）受理受理人员对申报材料进行审查。

材料齐全的予以受理，不齐全的退回补充材料。

（三）审查受理工作负责人对申报材料目进行审查。

对材料全部合格的项目予以通过；并将签署同意意见的《住宅区通信配套设施质量监督申报表》返还申报人，开展工程建设；对审查不合格的项目出具不同意意见并返回申报人修改补充。

(四)质监申报编号：质量监督（申）01-0001,01沈阳，02大连，03鞍山，04抚顺，05本溪，06丹东，07锦州，08营口，09阜新，10辽阳，11盘锦，12铁岭，13朝阳，14葫芦岛。

二、竣工验收备案（一）施工结束后建设单位到所在地市通信工程质量监督站提交材料进行竣工验收备案，备案材料包括：《住宅区通信配套设施竣工验收备案申报表》一式三份（附件二）、《承诺书》（附件三）及通信设施技术档案和施工管理资料（①安装工程量②工程说明③设备、器材明细表④竣工图纸⑤测试记录⑥工程变更、检查记录及施工过程中的洽商记录⑦随工验收记录⑧隐蔽工程签证⑨工程决算）。

（二）质监站对申报材料进行审核，审核合格的填写《住宅区通信配套设施竣工验收备案记录表》（附件四），组织电信运营企业成立联合验收组对项目进行现场验收。

（三）现场验收1.验收事项验收具体事项包括（1）井规格、（2）井深、（3）光缆敷设、（4）管道下埋深度、（5）光缆标签、（6）设备抗震加固、（7）强弱电分开、（8）设备接地线及电阻等内容。

2.整改对不符合国家、电信行业及地方的相关规定和建设标准的，当场出具《整改通知书》（附件五），要求建设单位进行整改，整改时间不纳入验收时间。

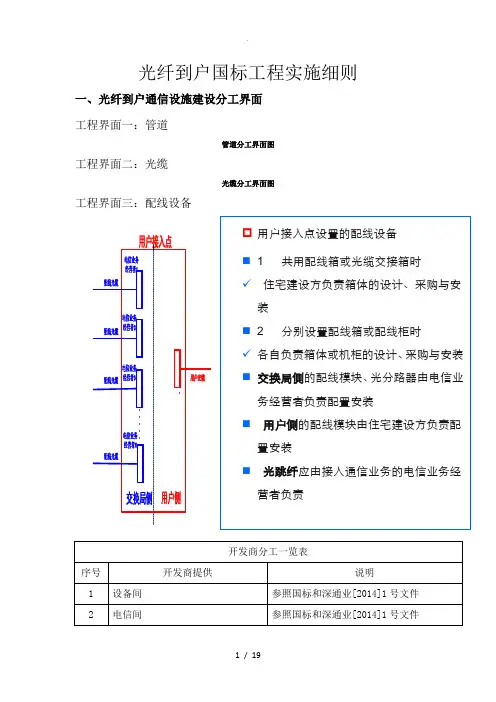

光纤到户国标工程实施细则一、光纤到户通信设施建设分工界面工程界面一：管道管道分工界面图工程界面二：光缆光缆分工界面图工程界面三：配线设备☐ 用户接入点设置的配线设备 ⏹ 1 共用配线箱或光缆交接箱时 ✓ 住宅建设方负责箱体的设计、采购与安装⏹ 2 分别设置配线箱或配线柜时✓ 各自负责箱体或机柜的设计、采购与安装 ⏹ 交换局侧的配线模块、光分路器由电信业务经营者负责配置安装⏹ 用户侧的配线模块由住宅建设方负责配置安装 ⏹ 光跳纤应由接入通信业务的电信业务经营者负责二、用户接入点设置（一）配线区：根据住宅建筑的分类、住户密度，以单体或若干个住宅建筑组成配线区域（即用户交接配线设备所辖区域）（二）设备间及电信间配置1、设备间：住宅区内具备线缆引入、安装通信配线设备条件的房屋。
