电气传动与调速系统模拟试卷1一、判断题:9个题,每小题2分,合计18分。
1.由电动机作为动力源,通过传动机构拖动各类生产机械,在控制系统的作用下完成一定的生产工艺要求的系统,称为电气传动系统。
()【A.】√【B.】×2.直流电机中用于产生感应电动势和通过电流的电路部分是励磁绕组。
()【A.】√【B.】×3. 三相异步电动机的结构包括定子和转子两大部分。
()【A.】√【B.】×4. 在电源频率一定时,同步电机的转速n恒定,等于同步转速。
()【A.】√【B.】×5. 一台伺服电动机的机械特性曲线如下图所示,可知,该电动机应该是直流伺服电动机。
()【A.】√【B.】×6.电动机发热和冷却的情况不但与其所带负载的大小有关,而且与所带负载的持续时间有关。
()【A.】√【B.】×7. 降压变换器是通过调整输入电压的幅值实现电压的变换。
()【A.】√【B.】×8. 规则采样法实现SPWM时,采用载波正峰值采样的方法更准确。
()【A.】√【B.】×9. 交-交无换向器电动机调速系统在高速运行时通常采用电源换流的方法进行换流。
()【A.】√【B.】×二、单项选择题:12个题,每小题3分,合计36分。
1. 如下图所示的旋转运动系统(箭头方向表示转矩的实际方向),系统的运动状态是( )。
【A.】减速 【B.】匀速 【C.】静止 【D.】加速2.电气传动系统做直线运动时,其运动方程为( )。
【A.】tvmF F z d d =- 【B.】d d L T T Jt Ω-=【C.】2d 375d L GD nT T t -=【D.】d d L nT T Jt -=3.直流电机中用于产生感应电势和通过电流的电路部分是( )。
【A.】励磁绕组 【B.】主磁极 【C.】换向极 【D.】电枢绕组4.三相异步电动机的T 型等效电路如图所示,m 1表示电机的相数,则转子绕组的铜耗可表示为( )。
一、填空题1、钢具有良好的可锻性,其中(低碳钢)可锻性最好。
2、机械超速保护装置的速是(1.10~1.12n0)。
3、10号钢表示钢中含碳量为(万分之十)。
4、汽轮机轴润滑没压低保护装置的作用是(轴承润滑油降低到遮断值时使机组停机)。
5、汽轮机DEH系统中轴承润滑油压低保护装置是通过(电磁)阀泄掉AST母管的油压来完成的。
6、每叠垫铁的块数一般不超过3~5块,其中允许有(两块(一对))斜垫铁。
7、DEH中的电超速保护通道的动作转速是(110%)。
8、锉削的表面不可用手擦拭,以免锉刀(打滑)。
9、汽轮机保护装置(主汽门和调节阀)关闭,汽轮机停机。
10、单侧进油式油动机多用在(自动主汽门和调节阀)上。
11、冷油器运行中需保持水侧压力(低于)油测压力。
12、汽轮机的主汽门一般都带有预启阀,其目的是为了(减少提升力)。
13、汽轮机油循环倍率为(6~7)。
14、在喷嘴调节、节流调节和滑压调节三种调节方式中,汽轮机金属温度变化最大的是(喷嘴调节)。
15、在油动机活塞和油缸上常开有直径1mm小孔,其作用是(排空气)。
16、阀门在规定温度下的最大允许工作压力称为阀门的(公称压力)。
17、汽轮机开机前油温不低于(30度)。
18、油动机活塞上的胀圈主要是为了(防止漏油)。
19、油系统中的直流油泵的作用是(失去交流电时供润滑油)。
20、个别轴瓦回油温过高,可能是由于(轴承进油分配不均)。
21、油管法兰焊接时应外施焊,焊后结合面要进行修刮,接触要均匀,接触面要在(75%)以上。
22、油系统的管道、法兰、阀门应按其工作压力、温度等级选用(提高一组标准)的材料。
23、做超速试验时,每个危急遮断器应做两次,且两次试验的动作转速差不超过(0.6%)。
24、油系统油管运行一段时间后焊口或管道发生断裂的主要原因是(油管震动)。
25、单侧进油油动机较双侧进油油动机的优点除耗用油量少外,还有(油系统故障断油时,能关闭主汽门)。
26、调节阀门杆与套之间的间隙一般为门杆直径的(0.8%~1.2%)。
电气控制装调测试题含参考答案1、比例积分调节器的等效放大倍数在静态与动态过程中是()θA、大致相同B、基本相同C、不相同D、相同答案:C2、通用变频器的模拟量给定信号有()及4〜20mA电流信号等种类。
A、0〜IOV交流电压信号B、0〜5V交流电压信号C、0〜IOV直流电压信号D、。
〜IOV交直流电压信号答案:C3、在转速、电流双闭环调速系统调试中,当转速给定电压为额定给定值,而电动机转速低于所要求的额定值,此时应()。
A、增加转速调节器输出电压限幅值B、减小转速调速器输出电压限幅值C、增加转速负反馈电压值D、减小转速负反馈电压值答案:D4、监视电动机运行情况是否正常,最直接、最可靠的方法是看电动机是否出现()。
A、电流过大B、转速过低C、电压过高过低D、温升过高答案:D5、力矩电动机的特点是()。
A、转速高,转矩大B、转速高,转矩小C、转速低,转矩小D、转速低,转矩大答案:D6、频率对电力系统运行的稳定性有很大影响,一般要求频率的变化不得超过()oA、÷1%B、±5%C、±10%D、±2%答案:B7、在三相四线制供电系统中,中性线是()装熔断器的。
A、必要时可以B、可以C、必须D、不可以答案:D8、晶体管通用三相SPwM型逆变器是由()组成。
A、六个电力晶体管开关B、六个二极管C、六个双向晶闸管D、三个电力晶体管开关答案:A9、按技术要求规定,()电动机要进行超速试验。
A、同步B、直流C、鼠笼式异步D、线绕式异步答案:D10、使用中电动机容量选择过大,会发生()oA、超载运行B、功率因数提高C、转速提高D、功率因数变低答案:D11、闭环调速系统的静特性是表示闭环系统电动机的()oA、转速与电流或转矩的动态关系B、电压与电流或转矩的静态关系C、转速与电流或转矩的静态关系D、电压与电流或转矩的动态关系答案:C12、他励直流电动机调电阻调速,是在()中进行的。
【最新整理,下载后即可编辑】1、单轴电气传动系统的动力学方程式为:(dtdn GD T T L M •=-3752) 2、电气传动系统稳定运行的必要充分条件是:(两线有交点)、(电机线斜率小于负载线斜率)3、调速的技术指标是:调速范围、静差率、平滑性、调速时的容许输出。
4、通常,电气传动系统中存在着三种惯性:机械惯性、电磁惯性和热惯性。
5、异步电动机的调速方法有变极调速、变频调速、变转差率调速。
6、电动机的运行方式按发热的情况分为三类:连续工作制、短时工作制、重复短时工作制。
7、常用的大功率晶体管英文简写是GTR ,绝缘栅双极晶体管英文简写是IGBT8、异步电动机串级调速系统就是在转子回路串入与转子频率相同的附加交流电动势f E9、常见的变频器有交-交变频器和交-直-交变频器10、我们把这样的波称为正弦脉宽调制波,简称SPWM 波。
11、过渡过程:任何一个电气传动系统,不仅有稳定工作状态,而且还往往由于人们对系统施加作用,或负载发生变化而引起的由一种稳定工作状态过渡到另一种稳定工作状态的过渡过程。
12、分辨率:编码器所能分辨的最小旋转角度,称为编码器的分辨率。
13、PWM 功控:脉冲宽度调制(PWM )是以香农采样定理为理论基础,利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术。
功率控制器的作用是通过控制功率,从而间接的控制电流。
14、试根据电气传动系统的动力学方程说出判断系统运动状态的条件答:当L M T T >时,dn/dt 为正,传动系统为加速运动;当L M T T <时,dn/dt 为负,系统为减速运动;当L M T T =时,0=d T ,系统处于匀速运动状态(恒速运转)。
15、试述何为三相异步电动机的额定值答:异步电动机和直流电动机一样,机座上都有一个铭牌,铭牌上标注着额定数据,主要有:额定功率N P 、额定电压N U 、额定电流N I 、额定频率f 、额定转速N n 、额定功率因数N ∅cos16、三相笼形异步电动机的起动方式有:1 直接起动;2 定子串电阻或电抗降压起动;3 Y -△(星-三角)降压起动;4 自耦变压器降压起动。
1.直流调速有哪几种调速方案?各有什么特点?电枢串电阻调速转速变化率大,轻载很难得到低速,效率低。
降电源电压调速电动机机械特性硬度不变,低速运行时转速随负载变化幅度较小稳定性好弱磁调速励磁回路所串电阻消耗功率较小连续调节其阻值可实现无级调速2.单闭环直流调速系统中,比例,比例积分调节各有什么特点?比例调节响应快,但无法消除系统存在的静差。
比例积分调节稳态精度高,动态响应快,无静差系统3.为什么在直流调速系统中,要加入电流截止负反馈?直流调速系统中电流截至负反馈的作用:当电流增加到一定程度时它可以把该电流输入引入到系统的输入端,从而减小了加强电流使电机安全加速。
4.转速,电流双闭环调速系统中,基本工作原理是什么?起动,稳态工作时有什么特点?工作原理:起动时加入给定电阻,速度环和电流环以饱和限幅值输出,使电动机以限定的最大起动电流起动,直到电动机转速达到给定转速并在出现超调后速度环和电流环退出饱和最后稳定在略低于给定转速下运行。
起动时,速度环相当于开环,电流环恒值。
稳态时,速度环恒值,电流环随动。
5.交流调速,按转速公式·转差功率分类,各有哪几种调速方式?按转差功率 1.转差功率不变型(变频·变极)2.转差功率回馈型(串级调速)3.转差功率消耗型(调压调速) 4.滑差电机调速(转自串电阻调速)6.电力电子器件常用的换流方式有哪几种?电网电压自然换流负载换流强迫换流8,异步电动机变频调速时,如果只从调速角度出发,仅改变频率f1是否可行?为什么?在实际应用中同时还要调节u1,否则会出现什么问题?不可行,当其频率在低频时,对于异步电动机其定子电阻不可忽略,所以定子电阻所分得的电压也不能忽略,若要使U1/f1=c,则必须在调节f1的同时调节U1否则会产生过励磁和欠励磁现象。
9.异步电动机的变频调速时,常用的控制方式有哪几种/他们的基本思想是什么?1,保持u1/f1恒定,2,E1/f1=c恒磁通控制方式,3恒流控制方式4,恒功率控制方式。

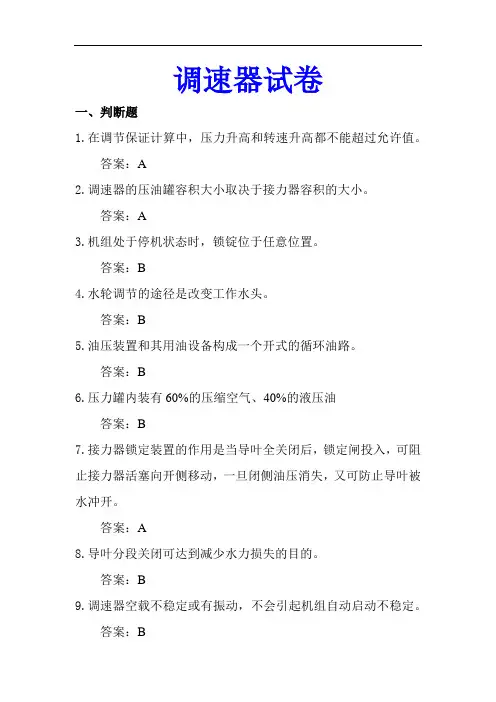

调速器试卷一、判断题1.在调节保证计算中,压力升高和转速升高都不能超过允许值。
答案:A2.调速器的压油罐容积大小取决于接力器容积的大小。
答案:A3.机组处于停机状态时,锁锭位于任意位置。
答案:B4.水轮调节的途径是改变工作水头。
答案:B5.油压装置和其用油设备构成一个开式的循环油路。
答案:B6.压力罐内装有60%的压缩空气、40%的液压油答案:B7.接力器锁定装置的作用是当导叶全关闭后,锁定闸投入,可阻止接力器活塞向开侧移动,一旦闭侧油压消失,又可防止导叶被水冲开。
答案:A8.导叶分段关闭可达到减少水力损失的目的。
答案:B9.调速器空载不稳定或有振动,不会引起机组自动启动不稳定。
答案:B10.微机调节器的特性有静态特性和动态特性。
答案:A11.水轮机调节按静特性规律分为有功调节和无功调节。
答案:B12.并网条件下,为稳定机组负荷,需要增大bp。
答案:A13.单机带负荷运行,没有机组的负荷分配问题,故可将bt整定为零。
答案:B14.在系统中并列运行的机组,当系统频率变化时,机组负荷变动量最大的是bp值最小的机组。
答案:A15.增加并网机组有功功率的方法是增大永态转差系数。
答案:B16.低水头电站常采用导叶二段关闭装置是为了降低机组在甩负荷时的最大水锤压力。
答案:A17.频率调节是水轮机调节研究的主要任务。
答案:A18.机组转速变化时,阻力矩不发生变化。
答案:B19.压力罐可以不作严密性耐压试验。
交流调速期末考试题及答案一、选择题(每题2分,共20分)1. 交流调速系统的主要功能是什么?A. 调节电流大小B. 调节电压大小C. 调节频率大小D. 调节相位大小答案:C2. 下列哪个不是交流调速器的组成部分?A. 电源模块B. 控制模块C. 显示模块D. 电阻模块答案:D3. 交流调速器在工业自动化中的主要应用是什么?A. 温度控制B. 速度控制C. 压力控制D. 湿度控制答案:B4. 交流调速器的调速范围通常是多少?A. 0-10%B. 10-50%C. 50-100%D. 100-200%答案:C5. 交流调速器的调速精度可以达到多少?A. 0.1%B. 0.5%C. 1%D. 5%答案:B...10. 交流调速器的控制方式有哪些?A. 开环控制B. 闭环控制C. 混合控制D. 所有以上答案:D二、填空题(每空2分,共20分)1. 交流调速器的基本原理是通过改变________来实现对电机速度的控制。
答案:频率2. 在交流调速系统中,________是实现精确控制的关键。
答案:反馈3. 交流调速器的输出频率范围通常在________到________之间。
答案:40Hz,50Hz4. 交流调速器的调速方式可以分为________和________两种。
答案:恒压调频,恒频调压5. 交流调速器在运行过程中,________是保证系统稳定运行的重要参数。
答案:负载...三、简答题(每题10分,共30分)1. 请简述交流调速器的工作原理。
答案:交流调速器的工作原理是通过改变输入到电机的交流电的频率来改变电机的转速。
当频率增加时,电机的转速也会相应增加;反之,频率减少时,电机的转速也会减少。
2. 交流调速器在工业自动化中有哪些优势?答案:交流调速器在工业自动化中的优势包括:调速范围广,精度高,响应速度快,可靠性好,维护成本低,以及与现代控制技术兼容性好等。
3. 请列举交流调速器在实际应用中的几种常见问题,并简述其解决方法。
电大《电气传动与调速系统》试题一、选择题(每题 2分,共10分)1.他励式直流电动机在制动方法中哪种方法的方程式与电动状态时的方程式相同( A )A.反馈制动B.电源反接C.能耗制动D.以上都是2.哪种电动机的机械硬度最大( C )A.直流电动机B.三相异步电动机C.同步电动机3.在三相异步电动机的调速方法中,哪种方法最复杂( D )A.调压调速B.转子电路串电阻调速C.变极调速D.变频调速4.三相异步电动机定子旋转磁场的转速与转子的转速之间的相互关系是( A )A.定子旋转磁场转速大于转子的转速B.定子旋转磁场转速等于转子的转速C.定子旋转磁场转速小于转子的转速D.定子旋转磁场转速是转子的转速的2倍二、判断题(每题1分,共计10分)1.机械效率影响电动机与生产机械之间的速度传动关系。
(错误)2.在正常情况下同步电动机的机械硬度是绝对硬特性的。
(正确)3.直流电动机的调速范围只有在静差率一定的条件下才有意义。
(正确)4.电动机的速度调节与速度变化的含义是相同的。
(错误)5.在改变极对数调速中,Y-YY方法具有恒转矩调速性质。
(正确)6.三相异步电动机能耗制动的强弱程度只与所通直流电流大小有关。
(错误)7.同步电动机的整个旋转磁场都是由定子电路产生的。
(错误)三、填空题(每空1分,共10分)1. 在多轴系统中负载转矩和飞轮转矩的折算原则分别是功率守恒、能量守恒。
2. 限制直流电动机的启动电流,一般有外串电阻和降压两种方法。
3. 三相交流异步电动机的制动方法有:能耗制动、反接制动、反馈制动。
4. 一台直流发电机,已知数据如下:P N=180KW,U N=230V,n N=1450rpm,ηN=89.5%,则该发电机的额定电流为A,额定转矩为Nm。
5. 三相异步电动机进行星-三角降压起动时,起动电流为直接起动时的倍,起动转矩为直接起动时的倍。
四、简答(每小题5分,共15分)1. 简述直流电动机不能直接启动的原因。
(精华版)国家开放大学电大本科《电气传动与调速系统》2023期末试题及答案(试卷号:1387)电大电气传动与调速系统国家开放大学电大本科《电气传动与调速系统》2023期末试题及答案(试卷号:1387)一、选择题(12题,每题3分,共36分)11.晶闸管一电动机双闭环直流调速系统在起动过程的电流上升阶段,电动机的转速与设定转速的关系为( )。
A.电动机的转速小于设定转速 B.电动机的转速大于设定转速C.电动机的转速等于设定转速,D.二者转速关系无法确定12.采用交一直·交无换向器电动机调速系统对同步电动机进行调速,在高速运行时通常采用( )方式换流。
A.电流断续B.电源换流C.反电势换流D.强迫换流二、判断题(10题,每题2分.共20分)三、简答题(4题,每题5分.共20分)23.电气传动系统由哪几部分组成?各起什么作用?24.他励直流电动机的机械特性指的是什么?其表达式是怎样的?25.通用变频器主电路主要分成哪几个部分?分别是什么?26.典型的交一直一交无换向器电动机调速系统实现四象限运行?速度调节和正反转运行有什么进行控制?四、综合题(2题.共24分)试题答案及评分标准(仅供参考)一、选择题(12题,每题3分,共36分)1.D2.D3.A4.C5.B6.C7.C8.A9.A10.B11.A12.C 二、判断题(10题,每题2分,共20分)13.×14.√15.×16.×17.× 18.√19.√20.×21.√22.√。

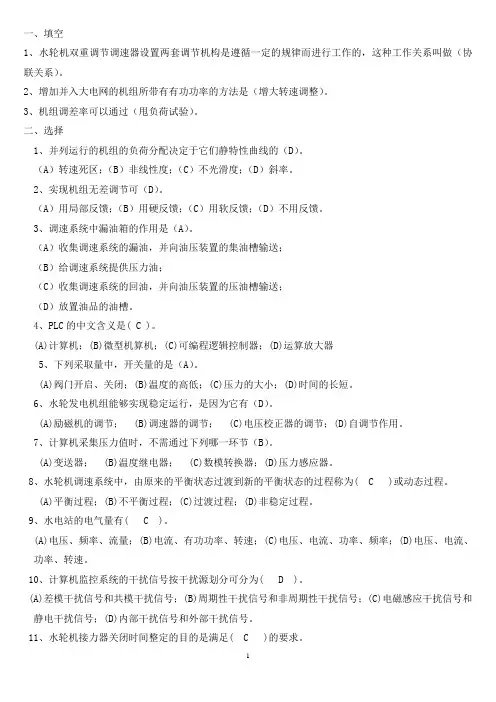

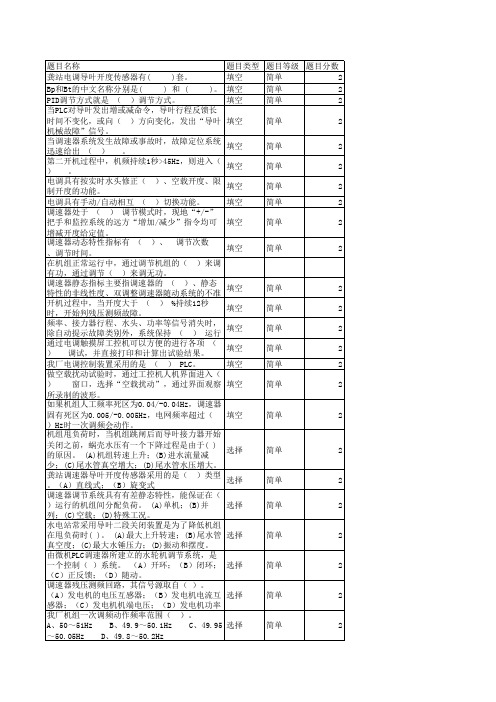

一、填空1、水轮机双重调节调速器设置两套调节机构是遵循一定的规律而进行工作的,这种工作关系叫做(协联关系)。
2、增加并入大电网的机组所带有有功功率的方法是(增大转速调整)。
3、机组调差率可以通过(甩负荷试验)。
二、选择1、并列运行的机组的负荷分配决定于它们静特性曲线的(D)。
(A)转速死区;(B)非线性度;(C)不光滑度;(D)斜率。
2、实现机组无差调节可(D)。
(A)用局部反馈;(B)用硬反馈;(C)用软反馈;(D)不用反馈。
3、调速系统中漏油箱的作用是(A)。
(A)收集调速系统的漏油,并向油压装置的集油槽输送;(B)给调速系统提供压力油;(C)收集调速系统的回油,并向油压装置的压油槽输送;(D)放置油品的油槽。
4、PLC的中文含义是( C )。
(A)计算机;(B)微型机算机;(C)可编程逻辑控制器;(D)运算放大器5、下列采取量中,开关量的是(A)。
(A)阀门开启、关闭;(B)温度的高低;(C)压力的大小;(D)时间的长短。
6、水轮发电机组能够实现稳定运行,是因为它有(D)。
(A)励磁机的调节; (B)调速器的调节; (C)电压校正器的调节;(D)自调节作用。
7、计算机采集压力值时,不需通过下列哪一环节(B)。
(A)变送器; (B)温度继电器; (C)数模转换器;(D)压力感应器。
8、水轮机调速系统中,由原来的平衡状态过渡到新的平衡状态的过程称为( C )或动态过程。
(A)平衡过程;(B)不平衡过程;(C)过渡过程;(D)非稳定过程。
9、水电站的电气量有( C )。
(A)电压、频率、流量;(B)电流、有功功率、转速;(C)电压、电流、功率、频率;(D)电压、电流、功率、转速。
10、计算机监控系统的干扰信号按干扰源划分可分为( D )。
(A)差模干扰信号和共模干扰信号;(B)周期性干扰信号和非周期性干扰信号;(C)电磁感应干扰信号和静电干扰信号;(D)内部干扰信号和外部干扰信号。
11、水轮机接力器关闭时间整定的目的是满足( C )的要求。
调速器考试题一、选择题(含多项选择)1、高油压调速器的囊式蓄能器中充的是什么气体?( C )A 氧气B 空气C 氮气D 二氧化碳2、调速器在什么情况下可能会出现网频故障?(BC )A 机端PT故障B 系统PT故障C 测频电路故障D 调理板故障3、单、双向节流阀的作用有哪些?(AB )A 调节开机时间B调节关机时间 C 调节油压上限值 D 调节油压下限值4、微机调速器较普通液压调速器的优点?(ABCD )A 采用智能控制模块B 具有多种运行模式C 方便实现电站计算机控制D 没有电气开度限制操作灵活5、调速器出现反馈断线的原因有哪些?(A CD)A 位移传感器故障B 开限没有打开C 反馈电位器故障D 电源故障6、调速器溢流阀的作用是什么?( B )A 调节油压的下限值B 调节油压的上限值C 调节开机时间D 调节关机时间7、调速器在没有网频的情况下能否开机发电?(B )A 不能B 能跟踪给定频率发电C 只能空载发电、不能并网8、调速器开、关机时间如何调节?(B )A 越长越好B 严格按照调保计算时间调节C 越短越好D 开机LOS、关机5S9、机组并网发电中,调速器有一台油泵出现故障时该如何处理?(B )A 必须停机检修B 利用单向节流阀将油气隔离,毋须停机就可检修油泵C 不用做任何处理D利用溢流阀就可不停机检修10、当前池水位下降较大时,增加手动水头的目的是什么?(AB )A 增大第一开机度B 增大第二开机度C 减少第一开机度D 减少第二开机度二、论述题1、微机调速器中PID调节的含义及作用是什么?2、结合电厂的实际情况,你希望微机调速器能实现哪些功能?。
交直流调速考试试题交直流电机调速考试重点⼀、填空题(每空1分)1.调速有两种含义变速、稳速。
2.按电动机调速⽅法分类,常见的交流调速⽅法有变极对数调速、变压变频调速、降电压调速、转差离合器调速、转⼦串阻调速、绕线式电机串级调速等。
3.在PWM-M系统实现电动机平滑调速的⽅法有定频调宽法、调宽调频法、定宽调频法。
4.位置随动系统的输出量跟随输⼊量的变化⽽变化。
5.感应同步器是⼀种感应式⾓度或位移检测元件,分为旋转式和直线式两种。
直线式感应同步器定尺、滑尺组成。
6.晶闸管调压器的控制⽅式有通断控制、相位控制。
7.SPWM中的调制波信号采⽤正弦波、载波信号采⽤三⾓波。
8.交直交通⽤型变频器通常采⽤调整调制波的幅值改变输出电压的幅值,调整调制波的频率改变输出电压的频率。
9.⽆换向器电动机可⽤作直流调速,还可⽤作交流调速。
10.V-M调速控制系统电流断续时机械特性特点:理想空载转速升⾼、机械特性变软。
11.普通交流异步电动机采⽤变频调速,当长期处于低频下运转时电机的温升与长期在额定频率下电机温升相⽐较⾼;原因是变频调速属于转差功率不变型⽽低频时电机冷却风扇速度慢了。
12.位置随动系统由位置检测器、电压⽐较放⼤器、可逆功率放⼤器、执⾏机构四⼤部分组成。
13.直流电动机的调速⽅法有调电枢电压、调励磁磁通、改变电枢附加电阻。
14.变频调速过程中,按载波⽐的不同,控制⽅式分为同步控制、异步控制、分段同步控制。
15.位置随动系统常⽤的检测装置有⾃整⾓机、旋转变压器、感应同步器、光电编码器、磁尺。
16.调压调速即通过调节通⼊异步电动机的三相交流电压⼤⼩来调节转⼦转速的⽅法。
理论依据来⾃异步电动机的机械特性⽅程式。
17.晶闸管调压器的控制⽅式有通断控制、相位控制。
18.变频调速时,基频以下属于恒转矩调速性质,基频以上属于恒功率调速性质。
19.调压调速适⽤于风机、泵类负载。
20.SPWM称为正弦波脉宽调制。
21.⽆刷直流电动机调速系统属于同步电动机电动机调速系统范畴,其转⼦采⽤永磁体,⽤逆变器和转⼦位置检测器组成的电⼦换向器取代有刷直流电动机的机械换向器和电刷。
调速器试题1、机组调速液压系统内有那些阀?有什么作用?答:高频数控阀:高速开关阀是通过电磁铁推杆控制阀芯在阀体内作轴向运动,使相应的油路沟通或断开的。
实现从电气脉冲量到液压量的转换,即起到“电-液转换”的作用开停机脉冲阀:开停机脉冲阀主要包括阀体(1)、两个电磁铁(2)、控制阀芯(3)以及阀芯两端的定位机构等。
是通铁过电磁推杆控制阀芯在阀体内作轴向运动,使相应的油路沟通或断开的。
插装阀(主控阀):主控阀(即逻辑插装阀)是实现调速器主级位置随动控制的关键组件,其功能是接收来自高速开关阀或比例阀先导油路的压力/流量信号,使主阀芯产生相应动作,进而控制通向主接力器主控工作油路液流的变化,以控制主接力器的位移量。
2、分段关闭阀何时动作,拐点值是多少,有什么作用?74%以下不动作74%以上动作快关7S 慢关17S 减小水锤作用答:分段关闭阀在机组关导叶过程中动作,拐点值导叶开度74%,如果机组运行过程中导叶开度在74%以下,上位机开出停机令,导叶直接关闭,分段关闭阀不动作。
100%-74%是快关,时间7s。
74%-0%是满关,关闭时间17s。
根据调保计算,为防止水锤效应对机组的损坏,在接力器开启腔的油路设置分段关闭阀,使导叶分两段关闭。
3、试画图说明高速开关阀的控制机理,高速开关阀与普通换向电磁阀的显著区别是什么?高速开关阀是通过电磁铁推杆控制阀芯在阀体内作轴向运动,使相应的油路沟通或断开的。
它是一个具有多段环形槽的圆柱体,阀芯带有工作锥体或钢球,而阀套(衬套)内有若干条沉割槽,每条沉割槽都通过相应的孔道与外部联接。
高速开关阀只有2个工作位置,当电磁铁HSV 断电时,阀芯在下端弹簧推力的作用下向上移动回油口TTPK集成块壳体电磁铁线圈电磁铁推杆阀芯阀套(衬套)H S VH S V 手动按钮,此时油口P与控制口K 沟通,而回油T 与控制口K 之间是截止的。
当电磁铁HSV 通电时,阀芯受电磁铁推杆推力的作用向下移动,其阀位状态如图4.4所示TKPJ T=O N,此时油口P与控制口K之间截至,而回油T与控制口K沟通。
调速器试卷一、判断题1.在调节保证计算中,压力升高和转速升高都不能超过允许值。
答案:A2.调速器的压油罐容积大小取决于接力器容积的大小。
答案:A3.机组处于停机状态时,锁锭位于任意位置。
答案:B4.水轮调节的途径是改变工作水头。
答案:B5.油压装置和其用油设备构成一个开式的循环油路。
答案:B6.压力罐内装有60%的压缩空气、40%的液压油答案:B7.接力器锁定装置的作用是当导叶全关闭后,锁定闸投入,可阻止接力器活塞向开侧移动,一旦闭侧油压消失,又可防止导叶被水冲开。
答案:A8.导叶分段关闭可达到减少水力损失的目的。
答案:B9.调速器空载不稳定或有振动,不会引起机组自动启动不稳定。
答案:B10.微机调节器的特性有静态特性和动态特性。
答案:A11.水轮机调节按静特性规律分为有功调节和无功调节。
答案:B12.并网条件下,为稳定机组负荷,需要增大bp。
答案:A13.单机带负荷运行,没有机组的负荷分配问题,故可将bt整定为零。
答案:B14.在系统中并列运行的机组,当系统频率变化时,机组负荷变动量最大的是bp值最小的机组。
答案:A15.增加并网机组有功功率的方法是增大永态转差系数。
答案:B16.低水头电站常采用导叶二段关闭装置是为了降低机组在甩负荷时的最大水锤压力。
答案:A17.频率调节是水轮机调节研究的主要任务。
答案:A18.机组转速变化时,阻力矩不发生变化。
答案:B19.压力罐可以不作严密性耐压试验。
答案:B20.油压装置的补气操作可分为手动补气和自动补气。
答案:A二、选择题1.水轮机出力N和发电机有功功率P及机组转速n的关系是()。
A.N>P时n增大,N<P时n减小 B. N<P时n增大,N>P 时n减小C. N=P时n为零D 无关A2.水轮机调节系统中,被称为调节对象的是()。
A 引水系统B 水轮机C 发电机D 引水系统、水轮机、发电机D3.一台水力发电机转速为120r/min,则转子磁极数为()对。
座位号 电气传动与调速系统 试题一、填空题:(每空2分,共40分)1. 电气传动系统是将 转变为 的装置。
2.单轴电气传动系统的动力学方程式是 。
3.多轴电气传动系统负载转矩和惯量的折算原则是 和 。
4.负载的机械特性可以分为 机械特性、 机械特性、 机械特性和直线型机械特性等。
5.调速的技术指标是 、 、 和调速时的容许输出。
6.直流他励电动机可采用 和 起动两种方法。
7.直流电动机在 时不能实现反馈制动。
8.一台三相异步电动机,额定功率为Hz 50,额定转速min /960r n N ,额定转差率 为 。
9.三相异步电动机有 、 和 制动状态。
10.晶闸管的导通条件是 和 。
二、名词解释。
(每题5分,共20分)题 号 一 二 三 四 总 分 分 数 得 分评卷人 得 分评卷人1.变频调速2. 晶闸管导通角3.逆变4.电动机的机械特性得分评卷人三、简答题。
(每题10分,共20分)1.电气传动系统稳定运行的必要充分条件是什么?(10分)2. 调速调压的特点是什么?得分评卷人四、计算题。
(每题10分,共20分)1.一台三相异步电动机,其部分铭牌数据如下:0.7/,82.0cos ,4===N st N I I KW P ϕ,效率84.0=η,求额定电流、起动电流。
2.一台他励直流电动机的额定数据如下:.0396min,/1500,8.39,220,5.7Ω=====Ra r n A I V U KW P N N N N 要求拖动N L T T 8.0=的恒转矩负载,采用三级起动,试用解析法求解各级电阻.电气传动与调速系统 试题答案及评分标准一、填空题:(每空2分,共40分)1.电能,机械能;2.dt d J T T L M ω=- 或dtdn GD T T L M ∙=-3752 3. 保持传递的功率不变,系统储存的动能不便;4.恒转矩型、离心式通风机型、恒功率型;5.调速范围,静差率,平滑性;6.降压起动,串电阻;7.o n n <; 8. 0.04 ; 9. 能耗制动、反接制动、反馈制动;10.阳极加正向电压,控制极加正向电压。
5.交流异步电动机(或直流电动机)其主要特征是什么?(直流他励电动机制动状态时,电机发出的转矩T与转速电机吸收或消耗机械能,并将其转化为电能反馈回电网或消耗在电枢电路的电阻中。
222215002075*(1)*301.53(1)20*(10.02)Max Min Max N Max N n D n n s D n s n s n D s ====∆-∆===--5.有一开环调速系统,调速范围D=10,最高转速为nmax=1000r/min ,额定负载是静态速降是100r/min ,试求系统的静差度。
因为22*(1)Max N n s Dn s =∆-,所以221000*10100(1)s s =-,s2=0.5五、设计题(14分)1.试设计三相异步电动机控制线路图(画出主电路、控制电路) 要求:1.可正反转(或具有点动和连续工作)2.有短路和长期过载保护1.可正反转2.具有点动和连续工作2.试设计1M 和2M 两台电动机顺序启动、停车的控制线路(画出主电路、控制电路) 要求:1.1M 启动后,2M 才可启动,同时停车(或2M 在1M 启动后方可启动,2M可单独停车, 1M 停车则2M 同时停车;或1M 启动后,2M 才可启动,2M 停车后1M 才可停车)2. 有短路和长期过载保护 主电路如下:解1 :1M 启动后,2M 才可启动,同时停车解2:2M 在1M 启动后方可启动,2M 可单独停车, 1M 停车则2M 同时停车;解3 :1M 启动后,2M 才可启动,2M 停车后1M 才可停车1、直流电机定转子各由哪些主要部件组成?各部件的主要作用是什么?直流电机由定子和转子两部分组成。
包括:(l)主磁极由主极铁心和套在铁心上的励磁绕组组成,它的作用是建立主磁场。
(2)换向(附加)极由换向极铁心和套在上面的换向极绕组组成,用来改善直流电机的换向。
(3)电刷装置由电刷、刷握和汇流条组成,它是将直流电引人或引出电枢的装置。
1.电压负反馈调速系统中,电流正反馈是补偿环节,一般实行()A欠补偿B全补偿C过补偿D温度补偿2.直流调速装置通电前硬件检查内容有:电源电路检查,信号线、控制线检查,设备接线检查,PLC接地检查。
通电前一定要认真进行(),以防止通电后引起设备损坏。
A电源电路检查B信号线、控制线检查C设备接线检查 D PLC接地检查3.直流调速装置安装的现场调试主要有硬件检查和程序(软件)调试两大内容,调试前准备工作有:收集有关资料,熟悉并阅读有关资料和说明书,主设备调试用仪表的准备。
其中要(B),这是日后正确使用设备的基础。
A程序(软件)调试B熟悉并阅读有关资料和说明书C设备接线检查D硬件检查4.直流调速装置调试的原则一般是(A)。
A先检查,后调试B先调试,后检查C先系统调试,后单机调试D边检查边调试5.恒转矩负载变频调速的主要问题是调速范围能否满足要求,典型的恒转矩负载有(C)。
A起重机、车床B带式输送机、车床C带式输送机、起重机D薄膜卷取机、车床6.调节直流电动机电枢电压可获得(B)性能。
A恒功率调速B恒转矩调速C若磁通调速D强磁通调速7.三相可控整流触发电路调试时,首先要检查三相同步电压波形,再检查(B),最后检查输出双脉冲的波形A晶闸管两端的电压波形B三相锯齿波波形C同步变压器的输出波形D整流变压器的输出波形8.同开环控制系统相比,闭环控制的优点之一是(A)A它具有抑制干扰的能力B系统稳定性提高C减小了系统的复杂性D对元件特定变化更敏感9.调节器输出限幅电路的作用是,保证运放的(A),并保护调速系统各部件正常工作。
A线性特性B非线性特征C输出电压适当衰减D10.若理想微分环节的输入为单位阶跃,则其输出的单位阶跃响应是一个(A)。
A脉冲函数B一次函数C正弦函数D常数11.(C)是直流调速系统的主要调速方案。
A 改变电枢回路电阻RB 增强励磁磁通C调节电枢电压D减弱励磁磁通12.锯齿波触发电路由(D)、脉冲形成与放大、强触发与输出、双窄脉冲产生等四个环节组成.A三角波产生与移相B尖脉冲产生与移相C矩形波产生与移相D锯齿波产生与相位控制13.锯齿波触发电路中调节恒流源对电容器的充电电流,可以调节()。
