机械设计基础试题十三

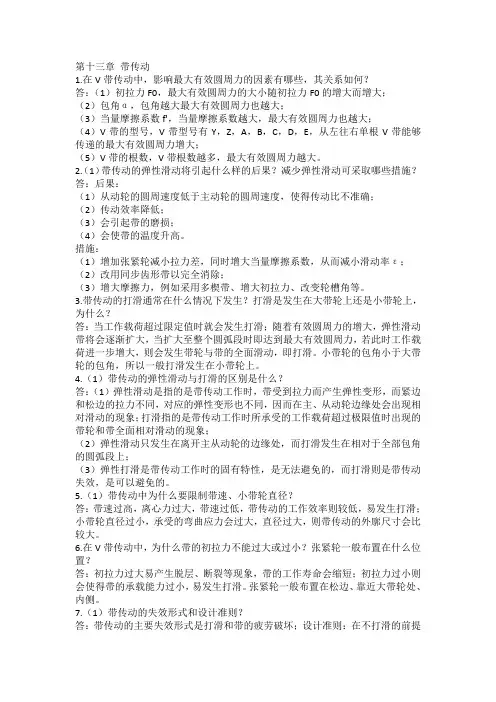

第十三章带传动1.在V带传动中，影响最大有效圆周力的因素有哪些，其关系如何？答：（1）初拉力F0，最大有效圆周力的大小随初拉力F0的增大而增大；（2）包角α，包角越大最大有效圆周力也越大；（3）当量摩擦系数f'，当量摩擦系数越大，最大有效圆周力也越大；（4）V带的型号，V带型号有Y，Z，A，B，C，D，E，从左往右单根V带能够传递的最大有效圆周力增大；（5）V带的根数，V带根数越多，最大有效圆周力越大。

2.（1）带传动的弹性滑动将引起什么样的后果？减少弹性滑动可采取哪些措施？答：后果：（1）从动轮的圆周速度低于主动轮的圆周速度，使得传动比不准确；（2）传动效率降低；（3）会引起带的磨损；（4）会使带的温度升高。

措施：（1）增加张紧轮减小拉力差，同时增大当量摩擦系数，从而减小滑动率ε；（2）改用同步齿形带以完全消除；（3）增大摩擦力，例如采用多楔带、增大初拉力、改变轮槽角等。

3.带传动的打滑通常在什么情况下发生？打滑是发生在大带轮上还是小带轮上，为什么？答：当工作载荷超过限定值时就会发生打滑；随着有效圆周力的增大，弹性滑动带将会逐渐扩大，当扩大至整个圆弧段时即达到最大有效圆周力，若此时工作载荷进一步增大，则会发生带轮与带的全面滑动，即打滑。

小带轮的包角小于大带轮的包角，所以一般打滑发生在小带轮上。

4.（1）带传动的弹性滑动与打滑的区别是什么？答：（1）弹性滑动是指的是带传动工作时，带受到拉力而产生弹性变形，而紧边和松边的拉力不同，对应的弹性变形也不同，因而在主、从动轮边缘处会出现相对滑动的现象；打滑指的是带传动工作时所承受的工作载荷超过极限值时出现的带轮和带全面相对滑动的现象；（2）弹性滑动只发生在离开主从动轮的边缘处，而打滑发生在相对于全部包角的圆弧段上；（3）弹性打滑是带传动工作时的固有特性，是无法避免的，而打滑则是带传动失效，是可以避免的。

5.（1）带传动中为什么要限制带速、小带轮直径？答：带速过高，离心力过大，带速过低，带传动的工作效率则较低，易发生打滑；小带轮直径过小，承受的弯曲应力会过大，直径过大，则带传动的外廓尺寸会比较大。

第十三章习题册参考答案绪论0-1 判断题1× 2× 3× 4√ 5√ 6× 7×0-2 填空题1确定的相对 2机械 3零件 4构件0-3 选择题1A 2A 3A 4A 5A一、机构的自由度1-1 判断题1× 2√ 3× 4× 5× 6× 7√8√ 9× 10√ 11√ 12× 13× 14×1-2 填空题1运动副 2独立 32 4低 5机构自由度 6机架1-3 选择题1A 2A 3A 4A 5A 6A 7A8A 9A 10A 11A 12A 13A1-4 解：a F=3n－2p l－p h=3×3－2×4－0=1b F=3n－2p l－p h=3×5－2×7－0=1c F=3n－2p l－p h=3×3－2×4－0=1d F=3n－2p l－p h=3×3－2×4－0=1e F=3n－2p l－p h=3×3－2×4－0=1f F=3n－2p l－p h=3×3－2×4－0=1g F=3n－2p l－p h=3×3－2×4－0=11-5 解：a F=3n－2p l－p h =3×5－2×7－0=1b滚子中心存在局部自由度,F=3n－2p l－p h=3×8－2×11－1=1c E处存在复合铰链,F=3n－2p l－p h=3×5－2×6－1=2d F=3n－2p l－p h=3×6－2×8－1=1e滚子中心存在局部自由度,两移动副处之一为虚约束,三根杆以转动副相连处存在复合铰链F=3n－2p l－p h=3×9－2×12－2=1f齿轮、杆和机架以转动副相连处存在复合铰链,F=3n－2p l－p h=3×4－2×4－2=2g F=3n－2p l－p h=3×3－2×3－0=3h滚子中心存在局部自由度,F=3n－2p l－p h=3×3－2×3－2=1i中间三根杆以转动副相连处存在复合铰链,=3n－2p l－p h=3×7－2×10－0=1 j左边部分全为虚约束,三根杆以转动副相连处存在复合铰链,F=3n－2p l－p h=3×5－2×7－0=11-6 解：a该构件组合为机构,因为该组合自由度F=3n－2p l－p h=3×4－2×5－1=1>0 b该构件组合不是机构,因为该组合自由度F=3n－2p l－p h=3×3－2×4－1=0 c该构件组合不是机构,因为该组合自由度F=3n－2p l－p h=3×4－2×6－0=0d该构件组合为机构,因为该组合自由度F=3n－2p l－p h=3×3－2×4－0=1>0二、平面连杆机构2-1 判断题1× 2× 3√ 4× 5√ 6× 7√8√ 9√ 10× 11× 12√ 13× 14×15√ 16× 17× 18√ 19× 20√ 21×22× 23× 24× 25√2-2 填空题1低 2转动 33 4连杆,连架杆 5曲柄,摇杆6最短 7曲柄摇杆 8摇杆,连杆 92 10＞11运动不确定 12非工作时间 13惯性 14大15中的摆动导杆机构有,中的转动导杆机构无 16机架 17曲柄18曲柄滑块 19双摇杆 20双曲柄机构 21无,有2-3 选择题1A 2C 3B 4A 5B 6B 7A8C 9A 10A 11A 12C 13C 14A15A 16A 17A 18A 19A 20A 21A2-4 解：a双曲柄机构,因为40+110<70+90,满足杆长条件,并以最短杆为机架b曲柄摇杆机构,因为30+130<110+120,满足杆长条件,并以最短杆的邻边为机架c双摇杆机构,因为50+100>60+70,不满足杆长条件,无论以哪杆为机架都是双摇杆机构d双摇杆机构,因为50+120=80+90,满足杆长条件,并以最短杆的对边为机架2-5 解：1由该机构各杆长度可得l AB+ l BC＜l CD+ l AD,由此可知满足杆长条件,当以AB杆或AB杆的邻边为机架时该机构有曲柄存在2以l BC或l AD杆成为机架即为曲柄摇杆机构,以l AB杆成为机架即为双曲柄机构,以l CD杆成为机架即为双摇杆机构2-6 解：1曲柄摇杆机构由题意知连架杆CD杆不是最短杆,要为曲柄摇杆机构,连架杆AB杆应为最短杆0<l AB≤300 mm且应满足杆长条件l AB+l BC≤l CD+l AD,由此可得0<l AB≤150mm 2双摇杆机构由题意知机架AD杆不是最短杆的对边,要为双摇杆机构应不满足杆长条件①AB杆为最短杆0<l AB≤300mm时,l AB+l BC>l CD+l AD,由此可得150mm<l AB≤300mm②AB杆为中间杆300mm≤l AB≤500mm时,l AD+l BC>l CD+l AB,由此可得300mm≤l AB<450mm③AB杆为最长杆500mm≤l AB<1150mm时,l AB+l AD>l CD+l BC,由此可得550mm<l AB<1150mm由此可知：150mm<l AB<450 mm,550mm<l AB<1150 mm3双曲柄机构要为双曲柄机构,AD杆必须为最短杆且应满足杆长条件①AB杆为中间杆300mm≤l AB≤500mm时,l AD+l BC≤l CD+ l AB,由此可得450mm≤l AB ≤500mm②AB杆为最长杆500mm≤l AB<1150mm时,l AB+l AD≤l CD+l BC,由此可得500mm≤l AB ≤550mm由此可知：450mm≤l AB≤550mm2-7 解：a b c d e 各机构压力角和传动角如图所示,图a 、d 机构无死点位置,图b 、c 、e 机构有死点位置2-8 解：用作图法求解,主要步骤： 1计算极位夹角：︒=+-⨯︒=+-⨯︒=3615.115.118011180K K θ 2取比例尺μ=mm3根据比例尺和已知条件定出A 、D 、C 三点,如图所示4连接AC ,以AC 为边作角的另一角边线,与以D 为圆心、摇杆DC 为半径的圆弧相交于C 1和C 2点,连接DC 1和DC 2得摇杆的另一极限位置两个5从图中量得AC =71mm,AC 1=26mm,AC 2=170mm 6当摇杆的另一极限位置位于DC 1时：5mm .2221=⨯=AC AC l AB －μ,5mm .4821=+⨯=AC AC l BC μ 7当摇杆的另一极限位置位于DC 1时：5mm .4922=⨯=AC AC l AB －μ,5mm .12022=+⨯=AC AC l BC μ 答：曲柄和连杆的长度分别为、和、; 2-9 解：用作图法求解,主要步骤： 1计算极位夹角：︒=+-⨯︒=+-⨯︒=4.1612.112.118011180K K θ 2取比例尺μ=mm3根据比例尺和已知条件定出滑块的两极限位置C 1、C 2两点,如图所示4连接C 1C 2,以C 1C 2为直角边作直角三角形C 1C 2P ,使∠C 1C 2P =90°－θ=° 5以C 2P 为直径作圆O6将C 1C 2偏移e 值,与圆O 交于A 点,连接AC 1和AC 2, 7从图中量得AC 1=34mm,AC 2=82mm,则：24mm 212=⨯=AC AC l AB －μ,58mm 221=+⨯=AC AC l BC μ 答：曲柄和连杆的长度分别为24mm 和58mm; 2-10 解：用作图法求解,主要步骤： 1计算极位夹角：︒=+-⨯︒=+-⨯︒=3014.114.118011180K K θ 2取比例尺μ=mm3根据比例尺和已知条件定出机架AC ,如图所示 4根据摇杆的摆角等于极为夹角作出摇杆的两极限位置 5过A 点作摇杆两极限位置的垂线,得垂足点B 1、B 2 6从图中量得AB 1=23mm,则26m m 1=⨯=AB l AB μ 答：曲柄的长度为26mm; 2-11 解：用作图法求解,主要步骤： 1计算极位夹角：︒=+-⨯︒=+-⨯︒=0111118011180K K θ 2取比例尺μ=mm3根据比例尺和已知条件定出D 、C 1、C 2三点,如图所示 4过D 点作C 1D 的垂线,并与C 1C 2的连线交于A 点 5从图中量得AD =220mm,AC 1=234mm,AC 2=180mm,则：27mm 212=⨯=AC AC l AB －μ, 207mm 212=+⨯=AC AC l BC μ,220m m =⨯=AD l AD μ答：曲柄的长度为27mm,连杆的长度为207mm,机架的长度为220mm;三、凸轮机构3-1 判断题1√ 2× 3√ 4× 5× 6× 7× 8× 9√ 10√ 11√ 12√ 13√ 14√ 15× 16√ 17√ 18√ 19× 3-2 填空题1使用 2盘形 3凸轮轮廓 4变曲率 5行程 6行程 7轮廓 8凸轮的转角,从动件的位移 9最小 10法线 11大 12等速 13小 14许用压力角 15低 16大 17大 18内凹 19抛物线 20刚性 3-3 选择题1B 2A 3A 4A 5A 6C 7A 8A 9A 10A 11A 12A 13A 14A 15A 16A 17B 18A 19A 20C 21D 22A 23B 24D 25B 26B 27C 3-4 解：1凸轮的基圆和基圆半径的标注如图所示2从动件的位移线图s-t 和升程h 的标注如图所示 3-5 解：凸轮的位移线图如图所示;3-6 解：1凸轮的位移线图如图所示2凸轮的位移线图如图所示3-7 解：所设计对心直动尖顶从动件盘形凸轮机构如图所示3-8 解：所设计偏置直动滚子从动件盘形凸轮机构如图所示3-9 解：各凸轮机构中b、c点的压力角如图所示四、间歇运动机构4-1 判断题1√ 2√ 3× 4√ 5√ 6× 7× 8×4-2 填空题1周期性 2棘轮 3内 42 5锯4-3 选择题1A 2A 3A 4A 5A 6A 7A8A 9A 10A 11A五、联接5-1 判断题1× 2√ 3√ 4× 5√ 6√ 7×8× 9× 10× 11× 12√ 13× 14×15× 16× 17√ 18× 19× 20√ 5-2 填空题1牙型 2大 3越高 4自锁性 54 6螺钉 7拧紧力矩 8防松 9一致 10摩擦 11直线 12梯形 13传力,传导,调整 14右 15轴和毂,挤压 16轴的直径,轴头 17A,B,C,C 18增加键的长度 19B 2080 5-3 选择题1B 2A 3A 4C 5D 6C 7B 8A 9A 10D 11B 12A 13B 14B 15C 16A 17B 18A 19A 20B 21A 22B 23A 24B 25C 26B 27D 28B 29C 30A 31A 32A 33A 34D 35A 36A 37A 38A 39A 40A 41A 42B 43A 44D 45A 5-4 解：该螺栓连接为松螺栓连接,其强度条件为：[]214Fσσπd =≤ 拉杆材料为Q235,其235MPa s σ=,取安全系数S =,则：[]235138.24MPa 1.7s σσS=== 则：114.56mm d ≥== 查教材表5-2可知,选小径d 1=,公称直径d =20mm 的粗牙普通螺纹; 答：拉杆螺纹的直径为M20;5-5 解：该螺栓连接为受横向工作载荷的紧螺栓连接,其强度条件为：[]215.2a e F σσπd =≤ 0Ra CF F F zmf=≥,查教材表5-2可知,M16的螺栓的小径d 1=;取C =,则： 答：该螺栓组能承受的横向载荷应不大于; 5-6 解：该螺栓连接为受轴向工作载荷的紧螺栓连接,其强度条件为：[]215.2a e F σσπd =≤ 各螺栓所受轴向工作载荷220005500N 4Q E F F n=== 各螺栓所受残余预紧力F R =,各螺栓所受总轴向拉力F a =F E +F R = F E =×5500=8800N拉杆材料为Q235,其235MPa s σ=,取安全系数S =,则：[]235156.67MPa 1.5s σσS===则：19.64mm d查教材表5-2可知,选小径d 1=,公称直径d =12mm 的粗牙普通螺纹; 答：所求螺栓直径为M12; 5-7 解：该螺栓连接为受横向工作载荷的紧螺栓连接,其强度条件为：[]215.2ae F σσπd =≤ 材料为35钢,其315MPa s σ=,取安全系数S =,则：[]315210MPa 1.5s σσS===查教材表5-2可知,M16的螺栓的小径d 1=;则：0Ra CF F F zmf=≥,[]221420.15 3.1413.83521024.27kN 5.2 5.2 1.2R zmf πd σF C ⨯⨯⨯⨯⨯≤==⨯答：允许承受的最大载荷不大于;5-8解：1确定螺杆的直径该螺栓连接为受轴向工作载荷的紧螺栓连接,其强度条件为：[]215.2a e F σσπd =≤ F a =W =20kN材料为45钢,其355MPa s σ=,该连接不需严格控制预紧力,取安全系数S =4,则：查教材表5-2可知,选小径d 1=,公称直径d =24mm 的粗牙普通螺纹; 2确定扳手手柄的最小长度查教材表5-2可知公称直径d =24mm 粗牙普通螺纹中径d 2=,则：122.05120221102.55mm 200ad F L F ⨯≥==,取L =1103mm 答：1螺杆直径为M24;2扳手手柄的最小长度为1103mm; 5-9解：1校核螺栓的剪切和挤压强度该螺栓连接为受横向工作载荷的铰制孔螺栓连接：剪切强度条件为：[]204F ττm πd =≤；挤压强度条件为：[]p 0p σδσ≤=d F查教材表5-3可知：级的螺栓的σbp =800Mpa ；σs =640Mpa ；查教材表5-4可知：s τ=,s p =则：[]640256MPa 2.5sτστS ===；bp p p800320MPa 2.5σσS ⎡⎤===⎣⎦ 2204424237.72MPa 256MPa /41 3.1412F τm πd ⨯===<⨯⨯；p 02423 5.27MPa<320MPa 2023F σd δ===⨯ 答：所用螺栓满足剪切和挤压强度要求 2平键的选择及强度校核选A 型平键,根据轴径和轴头长度,从设计手册中查得键的尺寸b =16mm,h = 10mm,L = 70mm;键的标记为：键 16×70 GB/T 1096 —2003;答：所选择的键不满足强度要求; 5-10解：该螺栓连接为受横向工作载荷的普通螺栓连接,其强度条件为：[]215.2a e F σσπd =≤ 级的螺栓的640MPa s σ=,取安全系数S =,则：[]640426.67MPa 1.5s σσS===取C =,则：31.263012.115kN 660.166510a CT F fr -⨯≥==⨯⨯⨯则： 查教材表5-2可知,可选小径d 1=,公称直径d =10mm 的粗牙普通螺纹; 答：螺栓直径为M10; 5-11解：该螺栓连接为受横向工作载荷的紧螺栓连接,其强度条件为：[]215.2ae F σσπd =≤ 受力分析如图所示将外载荷P 向螺栓组中心简化得螺栓组所受的转矩T 和横向载荷P 横向载荷P = 10000N ；转矩T =⨯ = 3000000 N ·mm,方向如图所示由于横向载荷作用每个螺栓受到的横向力1234100002500N 44P P P P P F F F F ======由于转矩作用每个螺栓受到的横向力12347071N 4T T T T T F F F F r ======由图可知,螺栓1、2所受的横向力相等,螺栓3、4所受的横向力相等,且螺栓1、2所受的横向力最大,其值为m =1,取C =,则：1 1.29013.867603.5N 10.16a CF F mf ⨯≥==⨯ 查设计手册可知,可选小径d 1=,公称直径d =36mm 的粗牙普通螺纹;答：该螺栓组螺栓的小径须大于,可选M36的螺栓;5-12 解：略 5-13解：1确定螺柱直径该螺栓连接为受轴向工作载荷的紧螺栓连接,其强度条件为：[]215.2a e F σσπd =≤ 每个螺栓平均承受的轴向工作载荷：223.1431607536N 448E πpDF z ⨯⨯===⨯ 取残余预紧力F R =,则各螺栓所受总轴向拉力F a =F E +F R = F E =×7536=级螺栓的400MPa s σ=,按控制预紧力取安全系数S =,则：[]400266.67MPa 1.5sσσS === 则：111.03mm d ≥查教材表5-2可知,可选小径d 1=,公称直径d =16mm 的粗牙普通螺纹; 2确定螺柱分布直径取螺柱间距为5d ,则055816203.82mm 3.14zd D π⨯⨯===,取D 0=200mm答：连接螺栓直径可选M16的粗牙普通螺纹,分布直径为200mm; 5-14解：1平键类型和尺寸选择安装齿轮处的键：选A 型平键,根据轴径和轴头长度,从设计手册中查得键的尺寸b = 25mm,h = 14mm,L =80mm;键的标记为：键 25×80 GB/T 1096 —2003;安装联轴器处的键：选A 型平键,根据轴径和轴头长度,从设计手册中查得键的尺寸b = 20mm,h = 12mm,L =100mm;键的标记为：键 20×100 GB/T 1096 —2003;2平键连接强度的校核安装齿轮处平键强度校核：()()p 4480046.18MPa 100~120MPa 90148025T σdhl⨯===<⨯⨯-安装联轴器处平键强度校核：()()p 4480047.62MPa 50~60MPa 701210020T σdhl⨯===<⨯⨯-所选择的平键满足强度要求 答：所选择的平键满足强度要求5-15解：1平键类型和尺寸选择选A型平键,根据轴径和轴头长度,从设计手册中查得键的尺寸b = 22mm,h = 14mm,L =100mm;此键的标记为：键 22×100 GB/T 1096 —2003;2传递的最大扭矩查教材表5-7得σp =100 ~ 120Mpa,取σp =120Mpa答：能传递的最大扭矩不大于·m;5-16解：1平键类型和尺寸选择选A型平键,根据轴径和轴头长度,从设计手册中查得键的尺寸b= 25mm,h= 14mm,L = 90mm;此键的标记为：键 25×90 GB/T 1096 —2003;2平键连接强度的校核所选择的平键满足强度要求答：所选择的平键为键 25×90 GB/T 1096 —2003;经验算该键满足强度要求;六、带传动和链传动6-1 判断题1× 2× 3√ 4√ 5× 6× 7×8√ 9× 10× 11√ 12× 13√ 14√15× 16× 17× 18× 19× 20× 21√22× 23× 24√ 25×6-2 填空题1中心角,120° 2两侧,40° 3梯形,7,Y4初拉力,摩擦系数,小轮包角 5越大 65~25 7小8带的基准长度 9平行,对称平面应在同一平面 10小11传动比 12张紧轮 13摩擦力 14可以15弹性滑动,打滑 16打滑 1710 18外19主 20小 214 22型号 23主24绳芯 25平均,瞬时 26链轮的多边效应27不能保持恒定的瞬时传动比；传动平稳性差；工作时有噪音等28偶,奇 29疲劳破坏,胶合 30外链板与销轴31制造精度的影响,致使各排链的载荷分布不均32大,跳齿 33少,冲击,动载荷6-3 选择题1C 2B 3B 4A 5A 6A 7C8A 9B 10B 11A 12A 13C 14A15C 16A 17A 18C 19A 20D 21D22A 23A 24B 25A 26A 27A 28A29D 30B 31B 32A 33B 34A 35B36A 37B 38C6-4解：1小轮包角2带的几何长度查教材表6-3可知,选带的基准长度L d=2800mm3不考虑带传动的弹性滑动时大带轮转速1221d d n d i n d ==,11221460150547.5r /min 400d d n d n d ⨯===4滑动率ε=时大带轮的实际转速()12211d d n d i n d ε==-,()()11221146015010.015539.3r /min 400d d n d εn d -⨯⨯-=== 答：1小轮包角为°；2带的几何长度为,应选带的基准长度2800mm ；3不考虑带传动的弹性滑动时大带轮转速min ；4大带轮的实际转速min;6-5解：1确定带的基准长度L d查教材表6-3可知,选带的基准长度L d =1600mm 2确定实际中心距a 取实际中心距a =530mm 3计算所需带的根数z查教材表6-5得P 0＝；查教材表6-6得ΔP 0＝；查教材表6-7得K α=；查教材表6-3,K L =,则：取z =3根答：1带的基准长度L d =1600mm ；2实际中心距a =530mm ；3所需带的根数为3根;6-6解：查教材表6-3可知,选带的基准长度L d =1600mm 取实际中心距a =460mm查教材表6-5得P 0＝；查教材表6-6得ΔP 0＝；查教材表6-7得K α=；查教材表6-3,K L =,查教材表6-8取工作情况系数K A =答：能传递的最大功率为; 6-7解： 1选择V 带型号查教材表6-8取工作情况系数K A =,故：c 1.17.58.25kW A P K P =⨯=⨯= 根据P c 和n 1,由图6-12选用A 型普通Ｖ带; 2确定大小带轮基准直径由1选择知小带轮基准直径d d1的取值范围为112~140mm,又由教材表6-5知此范围内d d1只有112mm 、125mm 、140mm 三种取值,现选取d d1=125mm;则：根据教材表6-2选从动轮基准直径d d2=280mm; 3验算带速带速在5~25m/s 范围内,带速合适; 4求V 带的基准长度和中心距初定中心距的取值范围0283.5810a ≤≤,现取初定中心距a 0=500mm 带的初定长度：查教材表6-3可知,选带的基准长度L d =1600mm 带传动的中心距：d d0016001648500476mm 22L L a a --≈+=+=取实际中心距a =476mm中心距变动范围为452~500mm 5验算小轮包角α1=°>120°,合适;6确定带的根数查教材表6-5得P 0＝；查教材表6-6得ΔP 0＝；查教材表6-7得K α=；查教材表6-3,K L =,则：取z =5根7计算单根Ｖ带的预紧力 查教材表6-1得q =m,则： 8计算带轮轴上的压力 9带轮结构设计略 6-8解： 1求链节数由教材表6-9查得链节距p=取链节数L p=1322求链所能传动的最大功率由教材图6-25查得P0=10kW,查表6-11得K A=,查表6-12得K Z=,单排链取K m=1,则：答：1链节数L p=132；2链所能传动的最大功率P=10kW;6-9解：由教材表6-9查得链节距为p=的链号为12A由n1=min、链号12A查教材图6-25可得P0=20kW6-10解：由教材表6-9查得满足极限载荷Q = 50kN的链号为16A,链节距为p=由教材图6-25查得P0=40kW,查表6-12得K Z=,单排链取K m=1,则：答：链能传递的功率为;6-11解：1选择链号由传动比i= 3查教材表6-10 取z1=25,则z2=i z1=3×25=75查表6-11取K A=,查表6-12取K z=,单排链取K m=1,由式6-22b得根据P0=和n l=720r/min查教材图6-25可选链号10A2确定润滑方式由表6-9查得链节距p=答：由链号10A,v=s,查图6-26,可选择油浴或飞溅润滑;6-12解：1两轮的合理转向如图所示2两轮的包角如图所示3V带与带轮接触处的弯曲应力分布如图所示,σb1＞σb24载荷过大时,打滑首先出现在小带轮处;由于小带轮上的包角小于大带轮上的包角,因此小带轮上的总摩擦力相应地小于大带轮上的总摩擦力,故打滑首先出现在小带轮处5d11 3.1410014607.64m/s 601000601000πd n v ⨯⨯===⨯⨯,带速在5~25m/s 范围内,带速合适6-13解：图a 、b 、c 所示的链传动布置中链轮均按逆时针旋转七、齿轮传动7-1 判断题1√ 2× 3× 4√ 5× 6× 7× 8√ 9× 10√ 11√ 12√ 13√ 14√ 15× 16× 17× 18√ 19× 20× 21× 22× 23× 24× 25× 26× 27√ 28× 29× 30√ 31× 32√ 33× 34× 35× 7-2 填空题1基圆,基圆 220° 3等于,大于 4恒定,不变 5两轮的模数相等、压力角相等 6≥1,实际啮合线段/基圆齿距 7轴向力,8°～25° 8两轮的模数相等、压力角相等、螺旋角大小相等方向相反9右,14°30′,3mm 10相切,相割,相离11正,弯曲 1217 13少,小 14≤350HBS,齿面点蚀 15轮齿折断 16高20～50HBS,5～10mm 17齿面磨损 18硬度 19相反,相同 20相同,不同 21多 22 2320～40 24少,大,弯曲 25浸油 2610 27直径大小 28500 29铸造30同时参加啮合的齿对数 7-3 选择题1B 2C 3A 4C 5B 6B 7C 8B 9C 10D 11D 12D 13A 14D 15B 16D 17A 18C 19A 20C 21A 7-4解：1啮合线N 1N 2如图所示；2节点P 如图所示；3两轮的节圆如图所示 7-5解：分度圆直径：11 2.52050mm d mz ==⨯=,22 2.540100mm d mz ==⨯= 齿顶圆直径：a11a (2)(2021) 2.555mm d z h m *=+=+⨯⨯=齿根圆直径：f 11a (22)(202120.25) 2.543.75mm d z h c m **=--=-⨯-⨯⨯= 基圆直径：b11cos 50cos 2046.985mm d d α==⨯= 标准中心距：125010075mm 22d d a ++=== 答：两轮的分度圆直径分别为50mm 、100mm,两轮的齿顶圆直径分别为55mm 、105mm,两轮的齿根圆直径分别为、,两轮的基圆直径分别为、,标准中心距为75mm;7-6解： 模数：12221204mm 2040a m z z ⨯===++ 分度圆直径：1142080mm d mz ==⨯=,22440160mm d mz ==⨯= 齿顶圆直径：a11a (2)(2021)488mm d z h m *=+=+⨯⨯=齿根圆直径：f 11a (22)(202120.25)470mm d z h c m **=--=-⨯-⨯⨯=答：两轮的模数为4mm,两轮的分度圆直径分别为80mm 、160mm,两轮的齿顶圆直径分别为88mm 、168mm,两轮的齿根圆直径分别为70mm 、150mm;7-7解：1验算齿面接触疲劳强度查表7-6取载荷系数K =,查表7-7取弹性系数Z E =22175325z u z ===,275mm b b ==,1132575mm d mz ==⨯= []Hlim H H S σσ=,查表7-4取Hlim1580MPa σ=、Hlim2300MPa σ=,Hlim Hlim2300MPa σσ== 查表7-8取H 1.1S =,[]Hlim H H300272.73MPa 1.1S σσ===满足齿面接触强度要求; 2验算齿根弯曲强度查图7-26得Y Fa1=、Y Fa2=,查图7-27得Y Sa1=、Y Sa2=[]FFE F S σσ=,查表7-4取FE1450MPa σ=、FE2230MPa σ=,查表7-8取F 1.25S =[]FE1F1F450360MPa 1.25S σσ===,[]FE2F2F 230184MPa 1.25S σσ=== 满足齿根弯曲强度要求;答：齿面接触强度和齿根弯曲强度均满足 7-8解：开式齿轮传动主要失效形式是齿面磨损和齿根折断, 由[]1Fa SaF F 212KTY Y bm z σσ=≤得齿轮所能传递的最大转矩21F 1max Fa Sa[]2bm z T K Y Y σ=⋅查表7-6取载荷系数K =,b =b 2=40mm查图7-26得Y Fa1=、Y Fa2=,查图7-27得Y Sa1=、Y Sa2=考虑磨损对齿厚的影响[]FE F F0.7S σσ=⨯,查表7-4取FE1FE2120MPa σσ==,查表7-8取F 1.3S =F1Fa1Sa 2[]64.6214.232.91 1.56Y Y σ==⨯,F2Fa2Sa2[]64.6216.362.27 1.74Y Y σ==⨯,F F1F2Fa Sa Fa1Sa1Fa2Sa2[][][]min ,14.23Y Y Y Y Y Y σσσ⎧⎫==⎨⎬⎩⎭齿轮传动传递的最大功率1max 1max 66118583.33500.62kW 9.55109.5510T n P ⋅⨯===⨯⨯ 答：该齿轮传动所能传递的最大功率为; 7-9解：1选择材料、确定许用应力1由表7-4选小齿轮材料用38SiMnMo 调质,硬度为260HBS,σHlim1=720MPa,σFE1=590MPa,大齿轮材料为40Cr 调质,硬度为230HBS,σHlim2=700MPa,σFE2=580MPa;属软齿面传动,二者的硬度差为30HBS;2由表7-8取S H =,S F =,许用应力[]Hlim1H1H720654.55MPa 1.1S σσ===,[]H2700636.36MPa 1.1σ== []FE1F1F590472MPa 1.25S σσ===,[]F2580464MPa 1.25σ== 2按齿面接触强度设计 1设齿轮的精度等级为8级2齿轮齿数取z 1=25,z 2=iz 1=×25=80,实际传动比80 3.225i ==3小齿轮传递的转矩 4计算小齿轮分度圆直径由表7-6取载荷系数K =,由表7-9取齿宽系数d 1φ=,由表7-7取弹性系数Z E =2,则：5模数1153.24 2.13mm 25d m z ===,由表7-1取标准值m = 齿轮分度圆直径：11 2.52562.5mm d mz ==⨯=,22 2.580200mm d mz ==⨯=6齿宽d 1162.562.5mm b d φ==⨯=,取b 2=63mm,b 1=68mm7中心距3验算轮齿的弯曲强度由图7-26得齿形系数Y Fa1=,Y Fa2=,由图7-27得应力修正系数Y Sa1=,Y Sa2= 故所设计齿轮是安全的; 4齿轮的圆周速度查表7-5可知齿轮选用8级精度是合适的; 其他计算从略; 7-10解：1选择材料、确定许用应力1由表7-4大、小齿轮材料均选用40Cr 调质后表面淬火,小齿轮齿面硬度为52HRC,σFE1=720MPa,大齿轮齿面硬度为50HRC,σFE2=700MPa;属硬齿面传动;2由表7-8取S F =,考虑磨损对齿厚的影响,许用应力[]FE F F0.7S σσ=⨯[]FE1F1F7200.70.7403.2MPa 1.25S σσ=⨯=⨯=,[]F27000.7392MPa 1.25σ=⨯= 2按齿轮弯曲强度设计1齿轮齿数取z 1=17,z 2=iz 1=×17=,取z 2=73,实际传动比73 4.2917i ==2小齿轮传递的转矩 3计算齿轮模数由表7-6取载荷系数K =,由表7-9取齿宽系数d 0.6φ=由图7-26得齿形系数Y Fa1=,Y Fa2=,由图7-27得应力修正系数Y Sa1=,Y Sa2=Fa1Sa1F1 3.07 1.530.0116[]403.2Y Y σ⨯==,Fa2Sa2F2 2.26 1.750.0101[]392Y Y σ⨯== 由表7-1取m =3mm 4齿宽d 10.631730.6mm b d φ==⨯⨯=,取b 2=32mm,b 1=37mm其他计算从略; 7-11解： 螺旋角：n 12()4(2150)arccos arccos 184********m z z a β+⨯+'''===⨯ 分度圆直径：n 1142188.73mm cos cos184748m z d β⨯==='''齿顶圆直径：a11n 288.732496.73mm d d m =+=+⨯= 齿根圆直径：f11n 2.588.73 2.5478.73mm d d m =-=-⨯=答：螺旋角为847418'''︒,分度圆直径分别为、,齿顶圆直径分别为、,齿根圆直径分别为、;7-12解：小齿轮传递的转矩：6611109.55109.551079583.33N mm 1200P T n =⨯⨯=⨯⨯=⋅ 小齿轮分度圆直径：n 1132886.96mm cos cos15m z d β⨯=== 圆周力：1t1t 212279583.331830.34N 86.96T F F d ⨯==== 径向力：t1n r1r2tan 1830.34tan 20689.69N cos cos15F F F αβ⨯==== 轴向力：a1a 2t1tan 1830.34tan15490.44N F F F β===⨯= 答：作用在两个齿轮上的圆周力为,径向力为,轴向力为;7-13解：1选择材料、确定许用应力1由表7-4选大、小齿轮材料均用40Cr,并经调质后表面淬火,齿面硬度为50~55HRC,σHlim1=σHlim2=1200MPa,σFE1=σFE2=720MPa,属硬齿面传动;2由表7-8取S H =1,S F =,许用应力[][]Hlim1H1H2H12001200MPa 1S σσσ====,[][]FE1F1F2F 720576MPa 1.25S σσσ==== 2按齿根弯曲强度设计 1设齿轮的精度等级为8级2齿轮齿数取z 1=17,z 2=iz 1=×17=,取z 2=61,实际传动比61 3.5917i ==3小齿轮传递的转矩 4初选螺旋角β=15o 5计算法向模数由表7-6取载荷系数K =,由表7-9取齿宽系数d 0.5φ= 当量齿数：1v1331718.86cos cos 15z z β===,v236167.69cos 15z == 由图7-26得齿形系数Y Fa1=,Y Fa2=,由图7-27得应力修正系数Y Sa1=,Y Sa2=[]Fa1Sa1F1 2.97 1.550.0080576Y Y σ⨯==,[]Fa2Sa2F2 2.29 1.730.0069576Y Y σ⨯== 由表7-1取标准值m n = 6中心距n 12() 2.5(1761)100.94mm 2cos 2cos15m z z a β+⨯+===⨯,取实际中心距a =101mm7修正螺旋角 8齿轮分度圆直径n 11 2.51744.03mm cos cos15739m z d β⨯===''',n 22 2.561157.97mm cos cos15739m z d β⨯==='''9齿宽d 10.544.0322.02mm b d φ==⨯=,取b 2=25mm,b 1=30mm3验算齿面接触强度由表7-7取弹性系数Z E =2 所设计齿轮是安全的; 4齿轮的圆周速度查表7-5可知齿轮选用8级精度是合适的; 其他计算从略; 7-14解：分度圆锥角：11219arctanarctan 26335438z z δ'''===, 分度圆直径：1151995mm d mz ==⨯=,22538190mm d mz ==⨯= 齿顶圆直径：a1112cos 9525cos 263354103.94mm d d m δ'''=+=+⨯⨯= 齿根圆直径：f1112.4cos 95 2.45cos 26335484.27mm d d mδ'''=-=-⨯⨯=锥距：1106.21mm 2R === 齿顶角和齿根角：a f 1.2 1.25arctan arctan 31359106.21m R θθ⨯'''====顶锥角：a11a 26335431359294753δδθ'''''''''=+=+= 根锥角：f 11f 26335431359231955δδθ'''''''''=-=-=答：分度圆锥角分别为453326'''︒、66263'''︒,分度圆直径分别为95mm 、190mm,齿顶圆直径分别为、,齿根圆直径分别为、,锥距为,齿顶角和齿根角为95313'''︒,顶锥角分别为357429'''︒、50466'''︒,根锥角为559123'''︒;7-15解：小锥齿轮传递的转矩：661139.55109.551029843.75N mm 960P T n =⨯⨯=⨯⨯=⋅ 小锥齿轮分度圆直径：11425100mm d mz ==⨯= 小锥齿轮分度圆锥角：11225arctan arctan 22371160z z δ'''=== 小锥齿轮齿宽中点的分度圆直径：m111sin 10050sin 22371180.77mm d d b δ'''=-=-=圆周力：N d T F F m t t 98.78377.8075.29843221121=⨯=== 径向力、轴向力：N F F F t a r 28.248117322cos 20tan 98.738cos tan 1121='''︒⨯︒⨯===δα 答：作用在两个齿轮上的圆周力为,齿轮1的径向力和齿轮2的轴向力为,齿轮1的轴向力和齿轮2的径向力为;7-16解：1两图在K 点的圆周力和轴向力的方向如图所示 2两图各轮的转向如图所示 3斜齿轮的旋向如图所示 7-17解：1齿轮2的轮齿旋向及转动方向如图所示 2两轮在啮合点处各力的方向如图所示 7-18解：1从动轮2的转动方向如图所示 2各轮在啮合点处各力的方向如图所示 7-19解：1其它各轴的转向如图所示2齿轮2、3、4的轮齿旋向如图所示3各轮齿在啮合处的三个分力方向如图所示7-20解：1斜齿轮3和斜齿轮4的轮齿旋向如图所示2圆锥齿轮2和斜齿轮3所受各力的方向如图所示八、蜗杆传动8-1 判断题1× 2√ 3× 4× 5× 6× 7√ 8×9× 10√ 11× 12× 13√ 14× 15√8-2 填空题1斜,齿轮 2低,好,1、2、4、6 3越大 4低5合金钢,渗碳淬火,锡青铜 6m a1=m t2=m,αa1=αt2=α ,γ=β旋向相同7斜齿轮齿条的啮合 8mq 9直径系数 10蜗轮11浸油,压力喷油8-3 选择题1C 2A 3A 4A 5A 6A 7A8A 9A 10A 11A 12D 13B 14A15A 16A 17A 18B8-4解：1各图未注明的蜗杆或蜗轮的转动方向如图所示2a图蜗轮左旋,b图蜗杆左旋,c图蜗轮右旋,d图蜗轮右旋3各图蜗杆和蜗轮在啮合点处的各分力方向如图所示a bc d8-5解：1各轮的转动方向如图所示2斜齿圆柱齿轮3、4和蜗轮2、6的轮齿螺旋线方向如图所示 8-6解：25.1345312===z z i ,()()m m 5.157531055.05.02=+⨯⨯=+=z q m a 答：传动比为,标准中心距为; 8-7解：11轮为左旋,2轮为右旋,4轮为顺时针转动 22轮各分力的方向如图所示 3根据中心距相等2cos 2)(4321d d z z m a n +=+=β,解得9105120'''=β根据γtan 33mz d =,解得6381110'''=γ 34341213434ηηi i T i T T == 解得m N 03.4394⋅=T答：斜齿轮螺旋角为12°50′19″,蜗杆导程角11°18′36″,作用在蜗轮上转矩为·m8-8解：1蜗杆旋向如图所示,蜗轮右旋 2蜗轮啮合点处各力的方向如图所示3轴向力和圆周力方向反向,径向力方向不变 4m m 64881=⨯==mq d ,m m 48060822=⨯==mz d ,mm 272248064221=+=+=d d a 答：蜗杆的分度圆直径为64mm,蜗轮的分度圆直径为480mm,传动的中心距为272mm;九、轮系9-1 判断题1× 2√ 3× 4× 5× 6× 7√ 8√ 9√ 10× 9-2 填空题1固定 2周转 3首轮,末 4行星,差动 5行星,差动 6定轴,差动,行星 7行星轮,中心轮 8行星架 9－n H ,转化轮系 10大,简单 9-3 选择题1A 2B 3B 4C 5A 6B 9-4解：1根据213d r r +=和齿轮1、2、3模数相同得：60202202213=⨯+=+=z z z 2该轮系为定轴轮系,其传动比为： 3min r/45.1773.51001515===i n n 4各轮转向如图所示答：齿轮3的齿数为60,轮系的传动比为,n 5大小为min,各轮的转向如图所示; 9-5解：1该轮系为定轴轮系,其传动比为：2各轮转向如图所示答：n 4的大小为min,各轮的转向如图所示; 9-6解：1该轮系为定轴轮系,其传动比为： 2各轮转向如图所示答：n 8的大小为40r/min,各轮的转向如图所示; 9-7解：1该轮系为周转轮系,其传动比为： 25.128010003113－－===n n i 答：n 3=－80 r/min ,i 13=－; 9-8解：1根据2231r r r r ++='和各轮模数相等得：202025652213==='－－－－z z z z 2该轮系为周转轮系,其传动比为：n H 的转向与n 1相同答：齿轮3的齿数为20,n H 的大小为min,n H 的转向与n 1相同; 9-9解：该轮系为周转轮系,其传动比为：n H 的转向与n 1相反答：行星架H 的转速的大小为min,n H 的转向与n 1相反; 9-10解：1该轮系为周转轮系,其自由度F =3n ―2p l ―p h =3×4―2×4―3=1,该轮系为行星轮系2该轮系为周转轮系,其传动比为：208013213231H 13－－－－－====z z z z z z n n n n i H H ,03=n =H i 1 5n 1与n H 转向相同答：图示轮系为行星轮系,轮系的传动比为5,n 1与n H 转向相同;十、轴承10-1 判断题1× 2√ 3× 4√ 5× 6√ 7× 8√ 9√ 10× 11√ 12√ 13× 14× 15√ 10-2 填空题1滑动,滚动 2承受轴向载荷,轴向承载,越大3外圈,内圈,滚动体,保持架 4阻力小,冲击 5向心,推力 660 7深沟球轴承,6312 8轴向承载 9点蚀,磨损,塑性变形 10接触式,非接触式 11外圈,承载 12液体摩擦,非液体摩擦 13向心,推力 14散热,减小接触应力,吸振,防锈 15内表面 16间歇,低,轻 17滑动18形成楔形油楔,相对运动,有一定粘度的润滑油 19低,高 20磨损,胶合10-3 选择题1D 2A 3A 4D 5C 6B 7B 8A 9C 10B 11A 12A 13A 14A 15B 16C 17A 18A 19A 20A 21A22D 23C 24A 25A 26C 27A 28A 29B 30A 10-4解： 1初选轴承型号由于轴径已确定,所以采用验算的方法确定轴承的型号;初选6207轴承,查教材附表3得6207轴承的C =25500N,C 0r =15200N2求当量动载荷F a /C or = 720/15200= ,根据F a /C or 值由教材表10-7线性插值求e 值0.220.260.220.0470.0280.0560.028e --=--,0.247e = F a /F r =720/1770=>e ,由教材表10-7查得X =,根据F a /C or 值由教材表10-7线性插值求Y 值1.99 1.71 1.990.0470.0280.0560.028Y --=--, 1.8Y = P =XF r +YF a =×1770+×720=3求轴承寿命查教材表10-8取f t =1,表10-9取f p = 所选轴承6207不合适改选6307轴承按照上述步骤重新计算,此处不再详细计算,只给出计算结果如下：C =33200N,C 0r =19200N,F a /C or = ,e =,F a /F r =>e ,X =,Y =,P =,L h =12089h>6000h答：所选轴承6307合适 10-5解：P =F r =1500N,查教材表10-8取f t =1,表10-9取f p =,查教材附表3得6309轴承的C =52800N答：该轴承满足使用寿命要求 10-6解： 1选择轴承根据轴承类型为角接触球轴承和轴颈70mm 从表中选择7214C 轴承 2计算轴承寿命P =40600N,查教材表10-8取f t =1,表10-9取f p =,从表中查得7214C 轴承的C =69200N3判断轴承的压紧和放松当A +S 2<S 1时,轴承1被压紧,轴承2被放松答：1选择7214C 轴承；2轴承寿命为13340h ；3当A +S 2<S 1时,轴承1被压紧,轴承2被放松;10-7解：1求轴承所受的径向力80802800933.3N 240240r rC F F ⨯===,2800933.31866.7N rD r rC F F F =-=-= 2确定轴承内部附加轴向力的方向：S C 向左,S D 向右 3求轴承的内部附加轴向力S C ==×=,S D ==×=4求轴承的轴向力A +S D =750+=>>S C ,所以轴承C 被压紧,轴承D 被放松 F aC = A +S D =,F aD = S D =答：F aC =,F aD =10-8解：1确定轴承内部附加轴向力S的方向：S1向左,S2向右2求轴承的内部附加轴向力S1==×1400=952N,S2==×900=612N3求轴承的轴向力A+S2=800+612=1412N>952N>S1,所以轴承1被压紧,轴承2被放松F a1= A+S2=800+612=1412N,F a2= S2=612N4求轴承的当量动载荷查教材表10-7知7210AC轴承的e=F a1/ F r1＝1412/1400＝>= e,查教材表10-7取X1＝,Y1＝F a2/ F r2＝612/900＝= e,查教材表10-7取X2＝1,Y2＝0P1＝X1F r1+Y1F a1=×1400+×1412=P2＝X2F r2+Y2F a2=1×900+0×612=900NP=max{P1,P2}=5求轴承寿命查教材表10-8取f t=1,查教材附表4得7210AC轴承的C=40800N, 答：该轴承的寿命为;10-9解：1确定轴承内部附加轴向力S的方向：S1向右,S2向左2求轴承的内部附加轴向力查设计手册得30212轴承的e=,Y=S1=F r1 /2Y=4800/3=1600N,S2=F r2 /2Y=2200/3=,3求轴承的轴向力A+S1=650+1600=2250N>>S2,所以轴承2被压紧,轴承1被放松F a1=S1=1600N,F a2= A+S1=2250N4求轴承的当量动载荷F a1/ F r1＝1600/4800＝<= e,查教材表10-7取X1＝1,Y1＝0F a2/ F r2＝2250/2200＝>= e,查教材表10-7取X2＝,Y2＝P1＝X1F r1+Y1F a1=1×4800+0×1600=4800NP2＝X2F r2+Y2F a2=×2200+×2250=4255NP=max{P1,P2}=4800N5求轴承寿命查教材表10-8取f t=1,10-9取f p=,查教材附表5得30212轴承的C=102000N, 答：该对轴承合适10-10解：1初选轴承型号由于轴径已确定,所以采用验算的方法确定轴承的型号;初选30207轴承,查设计手册得30207轴承的e=,Y=,C=54200N2求轴承所受的径向力119519527102072.4N 60195255rr FF⨯===+,2127102072.4637.6Nr r rF F F=-=-=3确定轴承内部附加轴向力S的方向：S1向右,S2向左4求轴承的内部附加轴向力S1=F r1 /2Y==,S2=F r2 /2Y==,5求轴承的轴向力A +S 2=960+=>>S 1,所以轴承1被压紧,轴承2被放松 F a1=A +S 2=,F a2= S 2=6求轴承的当量动载荷F a1/ F r1＝＝>= e ,查教材表10-7取X 1＝,Y 1＝ F a2/ F r2＝＝<= e ,查教材表10-7取X 2＝1,Y 2＝0 P 1＝X 1F r1+Y 1F a1=×+×= P 2＝X 2F r2+Y 2F a2=1×+0×= P =max{P 1,P 2}=7求轴承寿命查教材表10-8取f t =1,10-9取f p = 答：选用30207轴承合适 10-11解： 1选择轴承材料选择轴承材料为ZCuSn10P1,查教材表10-16得ZCuSn10P1的p =15Mpa,pv =15Mpa ·m/s,v =10m/s2选择轴承宽径比据径向滑动轴承宽径比的选择范围,选取B/d =1,B =1×100 =100mm 3验算轴承工作能力 压强p 的验算：[]r 200002MPa<15MPa=100100F p p Bd ===⨯ pv 的验算：[]r 20000120012.57MPa m/s<15MPa m/s=1910019100100F n pv pv B ⨯===⋅⋅⨯v 的验算：[]3.1410012006.28m/s<10m/s=601000601000πdn v v ⨯⨯===⨯⨯答：从上面的验算可知所选择的轴承材料合理10-12解： 1选择轴承材料选择轴承材料为ZCuSn5Pb5Zn5,查教材表10-16得ZCuSn10P1的p =8Mpa,pv =15Mpa ·m/s,v =3m/s2验算轴承工作能力 压强p 的验算：[]r 50000.16MPa<8MPa=200160F p p Bd ===⨯ pv 的验算：[]r 50003000.39MPa m/s<15MPa m/s=1910019100200F n pv pv B ⨯===⋅⋅⨯v 的验算：[]3.141603002.51m/s<3m/s=601000601000πdn v v ⨯⨯===⨯⨯答：从上面的验算可知所选择的轴承材料合理 10-13解： 1查许用值查教材表10-16得ZCuSn10P1的p =15Mpa,pv =15Mpa ·m/s 2由压强p 确定的径向载荷 3由pv 确定的径向载荷答：轴承的主要承载能力由pv 确定,由2和3可知,该轴承的最大径向载荷为23875N;十一、轴11-1 判断题1× 2× 3× 4× 5√ 6√ 7× 8√ 9√ 10√ 11× 12× 13× 14× 15√ 11-2 填空题1转轴,心轴,传动轴 2心,转 3回转 4轴径5轴向定位,工作 6相对转动,键连接,花键连接 7轴端,轴向 83nPC d ≥ 9[]w 1-3e e 1.0σσ≤=d M 10应力集中 11-3 选择题1A 2A 3A 4A 5B 6A 7B 8A 9A 10C 11A 12A 13A 14A 15A 16A 11-4解：材料为40Cr 的传动轴,C 取小值98,则：07mm .5280129833=⨯=≥n P C d ,圆整为标准值取d =56mm答：轴的直径可取56mm; 11-5解：由[]3T 62.01055.9nP d τ⨯≥得[]631055.92.0⨯≤nd P T τ,则： 答：该轴能传递的最大功率为; 11-6解： 1计算支反力425.5r/min 1212==n z z n ,mm 246886N 1055.9262⋅=⨯=n PT 圆周力F t ：N 21667632468862222t =⨯⨯==d T F 合力F n ：N 230520cos 2166cos 0t n ===αF F 支反力：N 5.11522n r2r1===FF F2计算弯矩并绘制弯矩图。

机械设计基础试卷1一、选择题：本大题共15个小题，每小题3分，共45分。

在每小题给出的四个选项中，只有一项符合题目的要求，把所选择项前的字母填在题后的括号内。

1．下列铰链四杆机构中，能实现急回运动的是A．双摇杆机构 B.曲柄摇杆机构C．双曲柄机构 D.对心曲柄滑块机构【】2．平面连杆机构中，当传动角γ较大时，则A．机构的传力性能较好 B. 机构的传力性能较差C．可以满足机构的自锁要求 D.机构的效率较低3．当一对渐开线齿轮制成后，即使两轮的中心距稍有改变，其角速度比仍保持原值不变，原因是：A. 压力角不变B. 啮合角不变C．节圆半径不变 D. 基圆半径不变【】4．渐开线齿轮实现连续传动时，其重合度为A．ε<0 B.ε=0 C.ε<1 D. ε≥1 【】5. 塑性材料制成的零件进行静强度计算时，其极限应力为A．σB B. σs C. σ0 D. σ－1【】6. 下列四种螺纹中，自锁性能最好的是A．粗牙普通螺纹 B.细牙普通螺纹C．梯形螺纹 D.锯齿形螺纹【】7．普通平键联接在选定尺寸后，主要是验算其A．挤压强度 B. 剪切强度C．弯曲强度 D. 耐磨性【】8．一对相啮合的圆柱齿轮的Z2>Z1，b1>b2,其接触应力的大小是A．σH1<σH2 B. σH1 >σH2C. σH1=σH2D. 可能相等，也可能不等【】9．实际齿数相同时，直齿圆柱齿轮、斜齿圆柱齿轮和直齿圆锥齿轮三者齿形系数之间的关系为A．直齿圆柱齿轮的最大 B. 斜齿圆柱齿轮的最大C．直齿圆锥齿轮的最大 D. 三者数值相同【】10．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为：A．减小齿面滑动速度υs B. 减少蜗杆头数Z1C．增加蜗杆头数Z1 D. 增大蜗杆直径系数q 【】11. 带传动中，弹性滑动A．在张紧力足够时可以避免B．在传递功率较小时可以避免C．在小带轮包角足够大时可以避免D．是不可避免【】12．带传动作减速传动时，带的最大应力σmax等于A.σ1+σb1+σ cB. σ1+σb2+σ cC. σ2+σb1+σ cD. σ2+σb2+σc 【】13. 转轴的变曲应力为A．对称循环变应力 B.脉动循环变应力C．非对称循环变应力 D.静应力【】14．在基本额定动载荷C作用下，滚动轴承的基本额定寿命为106转时，其可靠度为A．10% B. 80% C.90% D.99% 【】15．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C是指A．弹簧外径与簧丝直径之比值B．弹簧内径与簧丝直径之比值C．弹簧自由高度与簧丝直径之比值D．弹簧中径与簧丝直径之比值【】二、填空题：本大题共10个小题，每空1分，共20分。

5——1、判断题（1）螺纹轴线铅垂放置，若螺旋线左高右低，可判断为右旋螺纹。

（）（2）普通螺纹的牙侧角为30°。

（）（3）细牙螺纹M20×2与M20×1相比，后者中径较大。

（）（4）直径和螺距都相等的单头螺纹和双头螺纹相比，前者较易松脱。

（）（5）在螺纹联接中，为了增加联接处的刚性和自锁性能，需要拧紧螺母。

（）（6）螺纹联接属机械静联接。

（）（7）机械静联接一定不可拆卸。

（）（8）螺旋传动中，螺杆一定是主动件。

（）（9）螺距4mm的3线螺纹转动一周，螺纹件轴向移动4mm。

（）（10）联接螺纹大多数是多线的梯形螺纹。

（）（11）M24×1.5表示公称直径为24mm，螺距为1.5mm的粗牙普通螺纹。

（）（12）弹簧垫圈和对顶螺母都属于机械防松。

（）（13）三角型螺纹具有较好的自锁性能，在振动或交变载荷作用下不需要防松。

（）（14）双头螺柱联接的使用特点是用于较薄的联接件。

（）（15）同一直径的螺纹按螺旋线数不同，可分为粗牙和细牙两种。

（）（16）机床上的丝杠及螺旋千斤顶等螺纹都是矩形的。

（）（17）键联接的主要作用是实现轴与轴上零件之间的周向固定。

（）（18）普通平键的失效形式主要为剪切破坏。

（）（19）键的剖面尺寸b×h通常是根据传递的功率从标准中选取的。

（）（20）如果普通平键A型和B型的b、h、L尺寸都相等，当A型校核强度不够时可换B型。

5——2、填空题（1）按螺纹截面（）不同可分为四种螺纹。

（2）普通螺纹的公称直径指的是螺纹的（）径。

（3）螺距相等的螺纹，线数越多，则螺纹的效率（）。

（4）螺纹的牙型角α越大，则螺纹的（）越好。

（5）螺纹联接的基本型式有（）种。

（6）两个联接件其中之一不便制成通孔，若需拆装方便的场合应采用（）联接。

（7）为增加螺纹联接的刚性和紧密性，同时又需防止拧紧过载而损坏螺纹，应控制（）。

（8）在受有振动、冲击或交变载荷作用下的螺纹联接，应采用（）装置。
