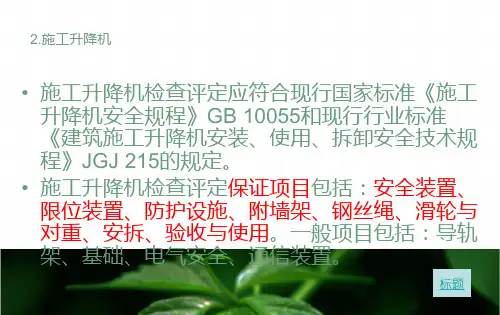

施工升降机检查要点1：现场实体检查部分1 基础、底座、围栏⑴检查基础部位是否有积水是否有不平或下沉迹象。

⑵装在一层楼板上的升降机必须检查地下室的顶撑系统及计算方案和基础验收资料包括隐蔽验收。

⑶检查底座、围栏接地系统是否符合要求接地电阻是否小等于4Ω。

⑷吊笼和配重缓冲器弹簧是否齐全有效。

⑸底笼围接严密无破损且高度不得小于1.8m。

⑹升降机底层进出口应有防护棚。

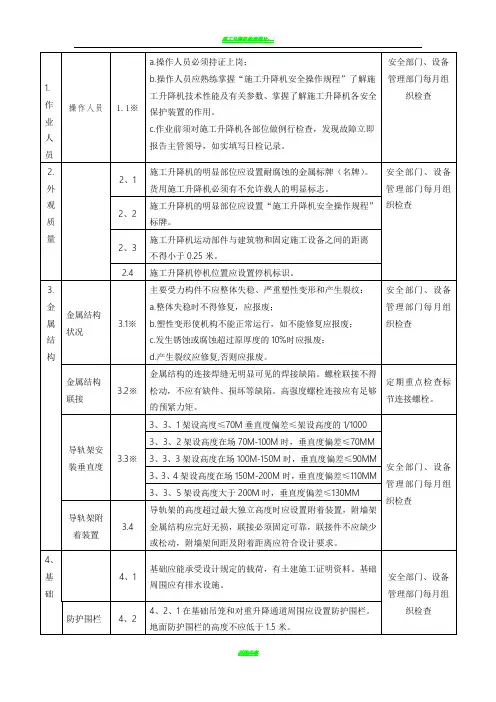

2 架体结构⑴各导轨架标准节组合时每根立管接缝处互相错位形成的阶差不应大于0.8mm。

⑵应查看基础及标准节连接螺栓紧固情况螺栓按规定设置双螺帽或弹簧垫。

⑶各部位焊缝应完好无裂纹。

⑷附着杆件应按照说明书要求的材质、规格设置不应任意更改。

⑸附着杆间距应附合说明书要求一般为9m 一道附着杆的连接方式及紧固方式应按说明书要求执行不应随意变更。

⑹最高附着点以上的导轨架的自由高度应符合说明书的规定。

⑺导轨架轴心线对底座水平基准面的安装垂直度应符合高度H≤70m,垂直度公差值≤H/100070m H≤100m,垂直度公差≤70mm; 100m H≤150m,垂直度公差≤90mm; 150m H≤200m,垂直度公差≤110mm; H200m,垂直度公差≤130mm。

3 传动系统⑴SC 型升降机齿条连接时相邻齿条对接处沿齿高方向的阶差不应大于0.3mm;沿齿长度方向的齿周节误差不应大于0.6mm。

⑵SC 型升降机齿条与齿轮的啮合接触长度沿齿高不应小于40%沿齿长不应小于50%齿面侧向间隙应为0.20.5mm。

⑶SC 型升降机齿轮与齿条、滚轮与立管的运行应平稳不应有冲击、震动、异响。

⑷SC 型升降机滚轮与立管靠背轮与齿条背之间的间隙应符合说明书的规定。

⑸升降机使用的钢丝绳应符合说明书规定排列整齐与滑轮匹配、穿绕正确不得有扭结、压扁、弯折、断股、断丝、断芯、笼状畸变等变形断丝根数、绳卡数及卡接要求应符合规定要求。

4 安全装置⑴底笼的门连锁有机械式和电动式两种。

当吊笼上升时机械连锁的底笼门应连锁关闭无法打开。

第一章施工升降机分类、性能一、施工升降机分类1。

按传动方式：分为齿轮齿条式、钢丝绳牵引式与混合式.2。

按工作笼数量：分为单笼、双笼施工升降机。

3.按有无对重：分为安装对重和不安装对重施工升降机。

4.按导轨架安装方式:分为倾斜式和垂直式施工升降机.5.按用途：分为人货两用和货用施工升降机。

6.按速度有无变化：分为变频调速和单一速度施工升降机。

（一)齿轮齿条式施工升降机其传动方式为齿轮齿条式,动力驱动装置均通过平面包络环面蜗杆减速器带动小齿轮转动，再由传动小齿轮和导轨架上的齿条啮合通过小齿轮的转动带动吊笼升降，每个吊笼上均装有渐进式防坠安全器。

按驱动传动方式的不同目前有普通双驱动或三驱动型式、液压传动驱动型式、变频调速驱动型式;按导轨架结构形式的不同有直立式、倾斜式、曲线式。

各类施工升降机图片3。

液压施工升降机由于采用了液压传动驱动并实现无级调速，启动、制动平稳和运行高速.驱动机构通过电机带动柱塞泵产生高压油液，再由高压油液驱使油马达运转，并通过蜗轮减速器及主动小齿轮实现吊笼的上下运行。

但由于噪声大、成本高，目前几乎不用。

4.变频调速施工升降机由于采用了变频调速技术，具有手控有级变速和无级变速，其调速性能更优于液压施工升降机,起制动更平稳，噪声更小。

其工作原理是电源通过变频调速器，改变进入电机的电源频率，以达到电机变速。

其最大提升高度可达450m以上，最大提升速度达96m/min.由于有良好的调速性能、较大的提升高度，故在高层、超高层建筑中得到广泛应用。

5。

倾斜式施工升降机6。

曲线式施工升降机双柱式施工升降（二)钢丝绳式施工升降机是由提升钢丝绳通过导轨架顶上的导向滑轮,用设置在地面上的曳引机（卷扬机）使吊笼沿导轨架作上下运动的一种施工升降机。

可分为人货两用和货用施工升降机两种类型.1。

钢丝绳式人货两用施工升降机是用于运载人员和货物的，由提升钢丝绳通过导轨架顶上的导向滑轮，用设置在地面上的曳引机（卷扬机）使吊笼沿导轨架作上下运动的一种施工升降机.该机型每个吊笼设有防坠、限速双重功能的防坠安全装置。

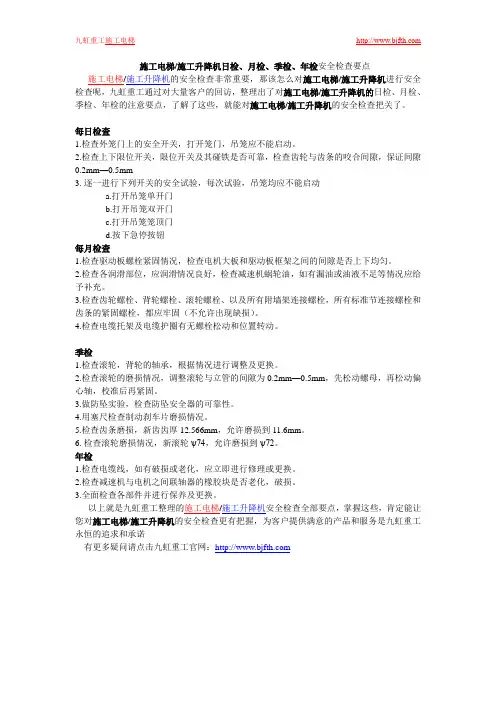

九虹重工施工电梯施工电梯/施工升降机日检、月检、季检、年检安全检查要点施工电梯/施工升降机的安全检查非常重要，那该怎么对施工电梯/施工升降机进行安全检查呢，九虹重工通过对大量客户的回访，整理出了对施工电梯/施工升降机的日检、月检、季检、年检的注意要点，了解了这些，就能对施工电梯/施工升降机的安全检查把关了。

每日检查1.检查外笼门上的安全开关，打开笼门，吊笼应不能启动。

2.检查上下限位开关，限位开关及其碰铁是否可靠，检查齿轮与齿条的咬合间隙，保证间隙0.2mm—0.5mm3. 逐一进行下列开关的安全试验，每次试验，吊笼均应不能启动a.打开吊笼单开门b.打开吊笼双开门c.打开吊笼笼顶门d.按下急停按钮每月检查1.检查驱动板螺栓紧固情况，检查电机大板和驱动板框架之间的间隙是否上下均匀。

2.检查各润滑部位，应润滑情况良好，检查减速机蜗轮油，如有漏油或油液不足等情况应给予补充。

3.检查齿轮螺栓、背轮螺栓、滚轮螺栓、以及所有附墙架连接螺栓，所有标准节连接螺栓和齿条的紧固螺栓，都应牢固（不允许出现缺损）。

4.检查电缆托架及电缆护圈有无螺栓松动和位置转动。

季检1.检查滚轮，背轮的轴承，根据情况进行调整及更换。

2.检查滚轮的磨损情况，调整滚轮与立管的间隙为0.2mm—0.5mm，先松动螺母，再松动偏心轴，校准后再紧固。

3.做防坠实验，检查防坠安全器的可靠性。

4.用塞尺检查制动刹车片磨损情况。

5.检查齿条磨损，新齿齿厚12.566mm，允许磨损到11.6mm。

6. 检查滚轮磨损情况，新滚轮ψ74，允许磨损到ψ72。

年检1.检查电缆线，如有破损或老化，应立即进行修理或更换。

2.检查减速机与电机之间联轴器的橡胶块是否老化，破损。

3.全面检查各部件并进行保养及更换。

以上就是九虹重工整理的施工电梯/施工升降机安全检查全部要点，掌握这些，肯定能让您对施工电梯/施工升降机的安全检查更有把握，为客户提供满意的产品和服务是九虹重工永恒的追求和承诺有更多疑问请点击九虹重工官网：。

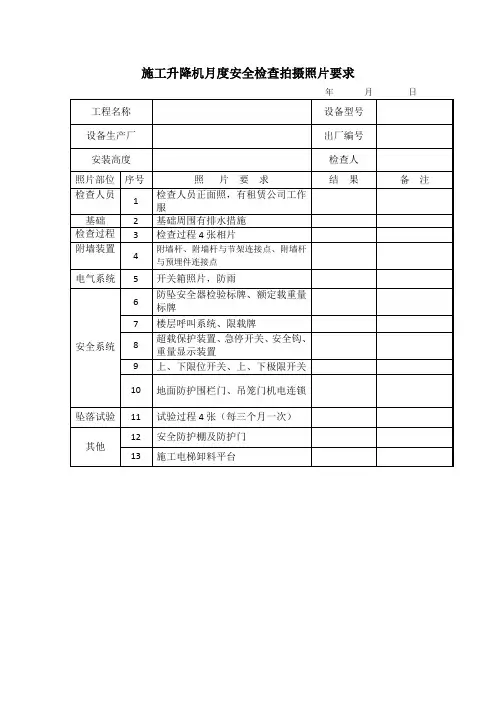

说明：此影像资料由施工单位拍摄，照片必须添加水印，内容包括工程名称及楼号、时间、定位、维保人员、安全员、监理人员等信息。

说明：此影像资料由施工单位拍摄，照片必须添加水印，内容包括工程名称及楼号、时间、定位、维保人员、安全员、监理人员等信息。

说明：此影像资料由监理单位拍摄，照片必须添加水印，内容包括工程名称及楼号、时间、定位、维保人员、安全员、监理人员等信息。

说明：此影像资料由监理单位拍摄，照片必须添加水印，内容包括工程名称及楼号、时间、定位、维保人员、安全员、监理人员等信息。

设备存在问题整改前后照片(不足可另行附页）
说明：此影像资料由建筑起重机械“四位一体”服务单位拍摄，照片必须添加水印，内容包括工程名称及楼号、时间、定位、整改人员等信息。

施工升降机基础知识及安全装置图文解析（动画演示）直管工程公司项目管理科2018年开始陆续推出各项施工细部标准做法，本文旨在使一线安全管理人员加深对施工升降机各种机构、功能的了解，知道如何发现问题，处理问题，加强他们业务知识。

提升一线管理水平。

施工升降机的基础知识定义：施工升降机又叫施工电梯、室外电梯，人货电梯，是建筑中经常使用的载人载货施工机械，主要用于高层建筑的内外装修、桥梁、烟筒等建筑的施工。

施工升降机的型号标识例如“SC200/200”的意思就是：以齿轮齿条为传动方式的普通施工升降机，每个吊笼额定载重为2000Kg。

本文以SC200/200做介绍说明。

施工升降机的结构简述施工升降机是由基础、钢结构、驱动装置、安全装置和电气系统五大部分组成。

施工升降机安全保护装置一、缓冲装置作用：缓冲弹簧装在与基础架连接的弹簧座上，以便当吊笼发生坠落事故时，减轻吊笼的冲击，同时保证吊笼和配重下降着地时成柔性接触，减缓吊笼和配重着地时的冲击。

标准做法：每个吊笼对应的底架上有两个或三个圆锥卷弹簧或四个圆柱螺旋弹簧。

二、电气安全开关1、电气联锁限位开关作用：行程开关又称限位开关，用于控制机械设备的行程及限位保护，是根据运动部件的行程位置而切换电路的电器。

原理：一组常开，一组常闭。

检查方法：开门断电。

2、极限开关作用：切断主电源。

原理：连杆上下拨动均可切断电源，上下限位失效后，一端作用在标准节上的限位碰铁，切断电源。

是一种急停开关，不能自动复位。

检查标准：上下拨动断电停止运转。

三、机械联锁装置作用：机械联锁装置要配合电气安全开关使用，其作用是在各个门未关闭或关闭不严时，电气安全开关将不能闭合，吊笼不能启动工作；吊笼运行中，一旦门被打开，吊笼的控制电路也将被切断，吊笼停止运行。

1、外围栏安全门机械连锁装置外围栏安全门机械锁钩外围栏安全门电气联锁开关标准做法：正常情况下，施工升降机围栏门要设置有机械锁钩、电气联锁限位开关。
