隧道监控量测技术交底

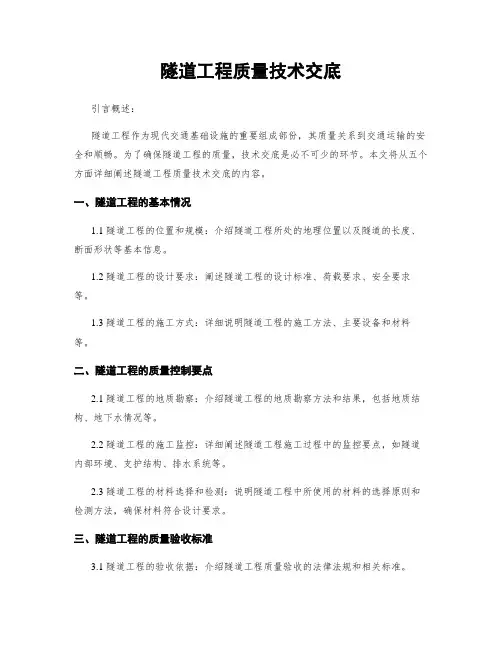

隧道工程质量技术交底引言概述：隧道工程作为现代交通基础设施的重要组成部份，其质量关系到交通运输的安全和顺畅。

为了确保隧道工程的质量，技术交底是必不可少的环节。

本文将从五个方面详细阐述隧道工程质量技术交底的内容。

一、隧道工程的基本情况1.1 隧道工程的位置和规模：介绍隧道工程所处的地理位置以及隧道的长度、断面形状等基本信息。

1.2 隧道工程的设计要求：阐述隧道工程的设计标准、荷载要求、安全要求等。

1.3 隧道工程的施工方式：详细说明隧道工程的施工方法、主要设备和材料等。

二、隧道工程的质量控制要点2.1 隧道工程的地质勘察：介绍隧道工程的地质勘察方法和结果，包括地质结构、地下水情况等。

2.2 隧道工程的施工监控：详细阐述隧道工程施工过程中的监控要点，如隧道内部环境、支护结构、排水系统等。

2.3 隧道工程的材料选择和检测：说明隧道工程中所使用的材料的选择原则和检测方法，确保材料符合设计要求。

三、隧道工程的质量验收标准3.1 隧道工程的验收依据：介绍隧道工程质量验收的法律法规和相关标准。

3.2 隧道工程的验收内容：详细说明隧道工程质量验收的具体内容，包括隧道结构、排水系统、通风系统等。

3.3 隧道工程的验收方法：阐述隧道工程质量验收的方法和步骤，包括现场检查、试验和监测等。

四、隧道工程的质量技术交底方式4.1 隧道工程的交底对象：明确隧道工程质量技术交底的对象，包括设计单位、施工单位、监理单位等。

4.2 隧道工程的交底内容：详细说明隧道工程质量技术交底的具体内容，包括设计要求、施工方案、质量控制要点等。

4.3 隧道工程的交底形式：阐述隧道工程质量技术交底的形式，可以采用会议、文件、图纸等方式进行交底。

五、隧道工程质量技术交底的监督与管理5.1 隧道工程质量技术交底的监督要求：明确隧道工程质量技术交底的监督要求，包括监督人员的资质和监督频次等。

5.2 隧道工程质量技术交底的管理措施：详细阐述隧道工程质量技术交底的管理措施，包括记录管理、信息传递和沟通等。

隧道监控量测实施细则编制：审核：审批：二零一二年八月目录第一章总则 (1)第二章工程概况 (1)第三章监控量测技术方案制定依据 (1)第四章编制监控量测实施细则的目的 (2)第五章监控量测管理体系及作业程序 (2)一、组织机构及职责范围 (3)三、保证措施 (5)四、作业程序 (5)第六章监控量测仪器配置 (5)第七章监控量测技术要求 (6)一、监控量测项目 (6)二、监控量测断面及测点布置 (8)三、监控量测手段及频率 (16)四、监控量测控制基准 (18)五、监控量测的方法 (18)六、监控量测数据的分析 (21)七、二次衬砌施做作时机 (25)第八章工程安全性评价 (26)一、工程安全分级及应对措施 (26)二、工程安全性评价流程 (27)第九章监控量测的数据采集、反馈与工程对策 (27)一、数据采集、上传 (27)二、信息反馈 (28)三、工程对策 (32)第十章量测现场实施要点 (33)第十一章监控量测数据提交方式 (34)第十二章监控量测验收资料 (34)隧道监控量测实施细则第一章总则1、为规范隧道施工的监控量测，把监控量测作为关键工序列入现场施工组织，并在施工中严格实施，确保隧道施工安全，特制定本细则。

2、本细则适用于修建的新建XX铁路XX标段隧道监控量测。

第二章工程概况新建XX铁路站前工程XX标起止里程为：本标段共有隧道：双线19115延长米/10座，占线路长50.68%；其中L＞4km的隧道有4.615/1公里/座，2km＜L≤3km隧道有4.72/2公里/座，1km＜L≤2km隧道有1.767/1公里/座，L＜1km隧道有3.02/6公里/座。

第三章监控量测技术方案制定依据1、《铁路隧道监控量测技术规程》（Q/CR9 218-2015）；2、《高速铁路隧道工程施工技术规程》（Q/CR 9604-2015）；3、《铁路隧道工程施工安全技术规程》（TB10304-2009、J947-2009）；4、《高速铁路隧道工程施工质量验收标准》(TB 10753-2010)；5、铁总《铁路隧道监控量测数据接口暂行规定》（工管办函﹝2014﹞75号）；6、铁总《关于铁路隧道监控量测标准化管理实施意见的通知》（工管办函﹝2014﹞92号）；7、铁总《关于开展铁路隧道监控量测信息系统推广应用的通知》（工管办函﹝2014﹞98号）；8、《江黑铁路EPC总承包隧道施工监控量测管理办法》（江黑建设安函﹝2018﹞63号）；9、监控量测设计、施工图纸、设计要求和环境、地质条件；第四章编制监控量测实施细则的目的监控量测是新奥法施工重要内容之一，应达到下列目的：1、确保施工安全及结构的长期稳定性；2、验证支护结构效果，确认支护参数和施工方法的准确性或为调整支护参数和施工方法提供依据；3、及时掌握支护施工后的变形，对围岩位移速度提供准确的预报，确定二次衬砌施作时间，同时指导下一步的开挖工序；4、监控工程对周围环境的影响；5、积累量测数据，为施工中调整围岩级别、完善设计方案及支护参数、优化施工方案及施工工艺提供依据。

一、交底目的为确保隧道进洞施工过程中的安全，提高施工人员的安全意识和操作技能，现将隧道进洞施工安全技术进行交底，请全体施工人员认真学习并严格执行。

二、交底内容1. 隧道进洞前的准备工作（1）对隧道工程地质、水文地质进行详细调查，了解隧道围岩等级、断层、节理等地质构造。

（2）对隧道洞口、洞身及出口的施工环境进行评估，确保施工安全。

（3）对施工人员进行安全教育培训，提高安全意识。

（4）完善隧道施工组织设计，明确施工流程、安全措施及应急预案。

2. 隧道进洞施工安全措施（1）围岩分级与支护根据隧道围岩等级，合理选择支护形式，确保围岩稳定。

对于破碎围岩，采用锚杆、钢筋网、喷射混凝土等支护措施。

（2）开挖方法采用台阶法开挖，严格控制开挖尺寸和支护时机。

对破碎围岩，采用预裂爆破，降低开挖难度。

（3）防瓦斯、防坍塌、防涌水突泥加强隧道瓦斯监测，确保瓦斯浓度在安全范围内。

针对坍塌、涌水突泥等风险，制定应急预案，加强监控。

（4）施工机械与设备确保施工机械与设备安全可靠，定期进行维护保养。

使用前，对操作人员进行培训，提高操作技能。

（5）安全防护设施设置安全防护设施，如安全帽、安全带、防护眼镜等，确保施工人员安全。

3. 隧道进洞施工管理（1）施工人员应严格遵守操作规程，不得擅自更改施工方案。

（2）施工过程中，加强对施工环境的监控，及时发现并处理安全隐患。

（3）加强施工过程中的沟通与协调，确保施工进度与安全。

（4）加强施工记录，对施工过程中出现的问题进行总结和分析。

4. 应急预案（1）发生瓦斯、坍塌、涌水突泥等事故时，立即启动应急预案，迅速组织人员撤离。

（2）事故发生后，立即上报相关部门，并配合进行事故调查。

三、交底要求1. 施工人员应认真学习本次安全技术交底，掌握隧道进洞施工安全措施。

2. 施工过程中，严格遵守操作规程，确保施工安全。

3. 加强施工过程中的安全巡查，及时发现并处理安全隐患。

4. 定期进行安全技术培训，提高施工人员的安全意识和操作技能。

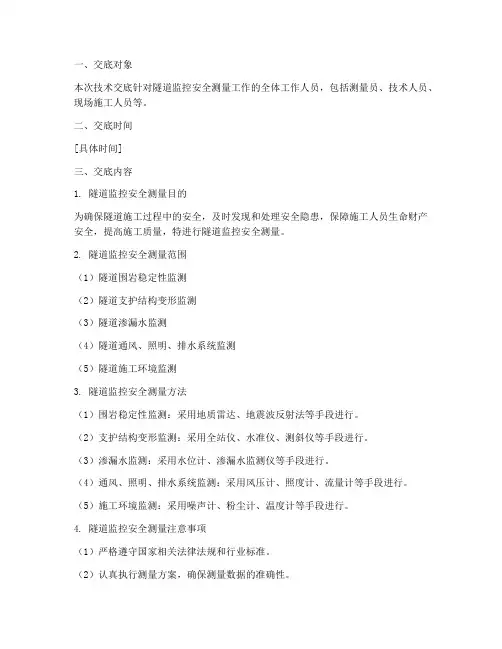

一、交底对象本次技术交底针对隧道监控安全测量工作的全体工作人员，包括测量员、技术人员、现场施工人员等。

二、交底时间[具体时间]三、交底内容1. 隧道监控安全测量目的为确保隧道施工过程中的安全，及时发现和处理安全隐患，保障施工人员生命财产安全，提高施工质量，特进行隧道监控安全测量。

2. 隧道监控安全测量范围（1）隧道围岩稳定性监测（2）隧道支护结构变形监测（3）隧道渗漏水监测（4）隧道通风、照明、排水系统监测（5）隧道施工环境监测3. 隧道监控安全测量方法（1）围岩稳定性监测：采用地质雷达、地震波反射法等手段进行。

（2）支护结构变形监测：采用全站仪、水准仪、测斜仪等手段进行。

（3）渗漏水监测：采用水位计、渗漏水监测仪等手段进行。

（4）通风、照明、排水系统监测：采用风压计、照度计、流量计等手段进行。

（5）施工环境监测：采用噪声计、粉尘计、温度计等手段进行。

4. 隧道监控安全测量注意事项（1）严格遵守国家相关法律法规和行业标准。

（2）认真执行测量方案，确保测量数据的准确性。

（3）加强现场安全防护，防止意外事故发生。

（4）定期对测量仪器进行校准、维护，确保仪器精度。

（5）做好测量数据的记录、整理和分析工作。

5. 隧道监控安全测量报告编制（1）报告内容应包括：测量时间、地点、仪器设备、测量方法、测量结果、分析评价等。

（2）报告格式应符合相关规定，确保报告的规范性和可读性。

6. 隧道监控安全测量工作要求（1）各岗位人员应明确自己的职责，严格遵守操作规程。

（2）加强沟通与协作，确保隧道监控安全测量工作的顺利进行。

（3）定期对隧道监控安全测量工作进行总结和改进，不断提高工作质量。

四、交底结束本次隧道监控安全测量技术交底至此结束，请全体人员认真领会并执行。

五、备注1. 请各岗位人员认真阅读并签字确认。

2. 如有疑问，请及时向项目负责人或技术负责人咨询。

[签名][职务][日期]。

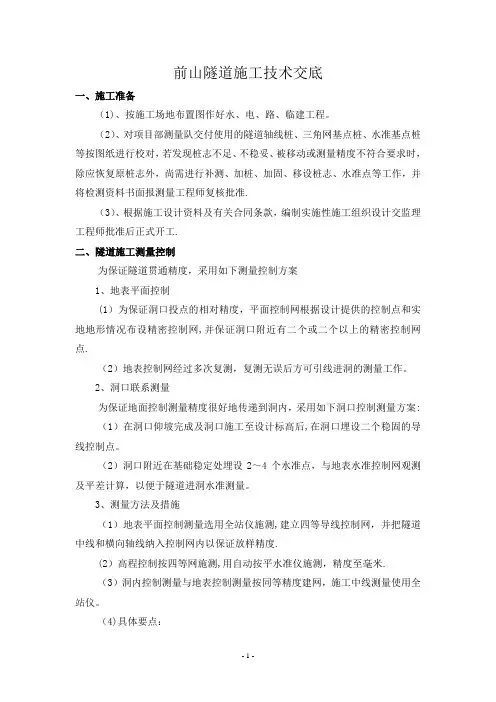

前山隧道施工技术交底一、施工准备（1)、按施工场地布置图作好水、电、路、临建工程。

（2）、对项目部测量队交付使用的隧道轴线桩、三角网基点桩、水准基点桩等按图纸进行校对，若发现桩志不足、不稳妥、被移动或测量精度不符合要求时，除应恢复原桩志外，尚需进行补测、加桩、加固、移设桩志、水准点等工作，并将检测资料书面报测量工程师复核批准.（3）、根据施工设计资料及有关合同条款，编制实施性施工组织设计交监理工程师批准后正式开工.二、隧道施工测量控制为保证隧道贯通精度，采用如下测量控制方案1、地表平面控制(1）为保证洞口投点的相对精度，平面控制网根据设计提供的控制点和实地地形情况布设精密控制网,并保证洞口附近有二个或二个以上的精密控制网点.（2）地表控制网经过多次复测，复测无误后方可引线进洞的测量工作。

2、洞口联系测量为保证地面控制测量精度很好地传递到洞内，采用如下洞口控制测量方案: （1）在洞口仰坡完成及洞口施工至设计标高后,在洞口埋设二个稳固的导线控制点。

（2）洞口附近在基础稳定处埋设2～4个水准点，与地表水准控制网观测及平差计算，以便于隧道进洞水准测量。

3、测量方法及措施（1）地表平面控制测量选用全站仪施测,建立四等导线控制网，并把隧道中线和横向轴线纳入控制网内以保证放样精度.(2）高程控制按四等网施测,用自动按平水准仪施测，精度至毫米.（3）洞内控制测量与地表控制测量按同等精度建网，施工中线测量使用全站仪。

（4)具体要点：A、项目部测量组负责地表平面控制测量、高程控制测量和洞内引线控制测量，提供正确的进洞方位和高程点。

施工队对提供的测量成果和桩以复核无误后方可使用，并负责中线、高程测量。

中线测量在隧道每掘进20米，衬砌每10米时各进行一次,隧道每延伸100米时建导线网点一次。

B、测量作业需按《公路勘测细则》要求，原始记录齐全，测量资料整洁无误，各种计算工作必须两人独立进行，对照无误后方可进行下一步工作。

主送单位隧道各工区日期2010.9.1
工程名称监控量测点布置根据图号
5、当拱顶下沉、水平收敛速率达5mm/d或位移累计达1OOmm时,应暂停掘进,并及时分析原因,采取处理措施。

6、当采用接触量测时,测点挂钩应做成闭合三角形,保证牢固不变形。

三、监控量测点的布置
⑴周边水平位移、净空量测：开挖后12小时内，风枪钻眼，用1:1水泥砂浆填满后再插入测点固定杆，尽量使两边的测点固定杆在量测方向的同一轴线上。

台阶法布设两条净空水平收敛量测线，全断面至少布置一条，具体视围岩情况和实际需要情况而定。

接触量测点具体制作如下：前端（喷锚后外露部分）采用Φ6.5或Φ8圆钢做成边长为5cm的等边闭合三角形，测点固定杆钢筋采用Φ18～Φ22螺纹钢，固定杆长度在40～50cm。

具体如下图：
⑵拱顶下沉量测：拱顶下沉量测测点、水平净空量测点和地表下沉量测断面在同一里程处。

编制者复核者
接收单位隧道各工区接收人
工程技术交底书。

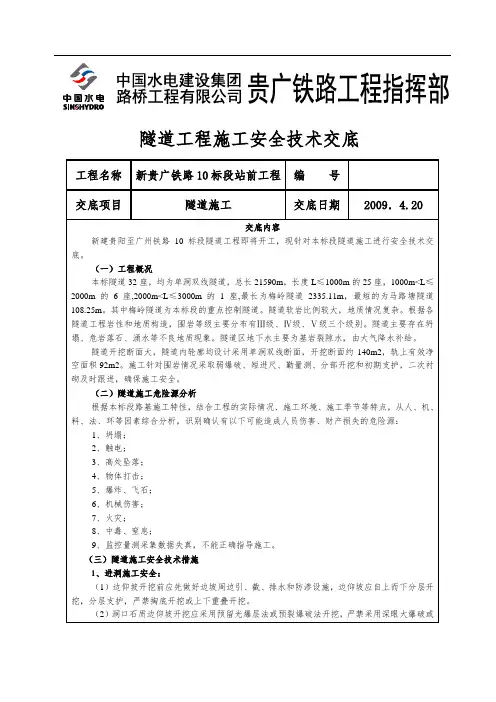

隧道工程施工安全技术交底工程名称新贵广铁路10标段站前工程编号交底项目隧道施工交底日期2009．4.20交底内容新建贵阳至广州铁路10标段隧道工程即将开工，现针对本标段隧道施工进行安全技术交底。

（一）工程概况本标隧道32座，均为单洞双线隧道，总长21590m，长度L≤1000m的25座，1000m<L≤2000m的6座,2000m<L≤3000m的1座,最长为梅岭隧道2335.11m，最短的为马路塘隧道108.25m。

其中梅岭隧道为本标段的重点控制隧道。

隧道软岩比例较大，地质情况复杂。

根据各隧道工程岩性和地质构造，围岩等级主要分布有Ⅲ级、Ⅳ级、Ⅴ级三个级别。

隧道主要存在坍塌、危岩落石、涌水等不良地质现象。

隧道区地下水主要为基岩裂隙水，由大气降水补给。

隧道开挖断面大，隧道内轮廓均设计采用单洞双线断面，开挖断面约140m2，轨上有效净空面积92m2。

施工针对围岩情况采取弱爆破、短进尺、勤量测、分部开挖和初期支护，二次衬砌及时跟进，确保施工安全。

（二）隧道施工危险源分析根据本标段路基施工特性，结合工程的实际情况、施工环境、施工季节等特点，从人、机、料、法、环等因素综合分析，识别确认有以下可能造成人员伤害、财产损失的危险源：1、坍塌；2、触电；3、高处坠落；4、物体打击；5、爆炸、飞石；6、机械伤害；7、火灾；8、中毒、窒息；9、监控量测采集数据失真，不能正确指导施工。

（三）隧道施工安全技术措施1、进洞施工安全：（1）边仰坡开挖前应先做好边坡周边引、截、排水和防渗设施，边仰坡应自上而下分层开挖，分层支护，严禁掏底开挖或上下重叠开挖。

（2）洞口石质边仰坡开挖应采用预留光爆层法或预裂爆破法开挖，严禁采用深眼大爆破或集中药包爆破开挖。

（3）洞口边仰坡开挖土石方应避免因弃碴造成排水不畅、过大土压力引起山坡坍塌和对桥梁墩台偏压，以及对其它建筑物的危害，并不影响交通运输安全。

（4）边仰坡开挖应尽量避开雨天施工，在雨天施工时应加强对山体稳定情况的监测、检查。

隧道工程安全技术交底引言概述：隧道工程是现代交通建设中重要的组成部份，其安全性对于保障交通运输的畅通和人员的安全至关重要。

隧道工程安全技术交底是指在隧道工程建设过程中，对工程参预者进行相关安全技术知识的传授和培训，以确保工程人员的安全意识和技能，提高隧道工程的安全性。

本文将从五个方面详细阐述隧道工程安全技术交底的内容。

一、施工现场安全交底1.1 施工现场安全规范：介绍施工现场的安全规范，包括安全通道设置、防护设施的摆放和使用等内容。

1.2 施工现场的危（wei）险源与防范措施：列举施工现场常见的危（wei）险源，如高处坠落、机械设备操作等，并详细介绍相应的防范措施。

1.3 紧急情况应急预案：说明在施工现场发生紧急情况时，应该采取的应急预案和措施，包括火灾、事故等。

二、隧道结构安全交底2.1 隧道结构设计原理：介绍隧道结构设计的基本原理，包括隧道的几何形状、支护结构等。

2.2 隧道结构施工工艺：详细描述隧道结构施工的工艺流程，包括掘进、支护、衬砌等步骤。

2.3 隧道结构质量控制：说明隧道结构施工中的质量控制要点，如混凝土浇筑、钢筋绑扎等。

三、通风与防火安全交底3.1 隧道通风系统设计：介绍隧道通风系统的设计原则和要求，包括通风口的设置、风机的选型等。

3.2 防火设施设置：详细阐述隧道内的防火设施设置，如火灾报警系统、灭火设备等。

3.3 紧急疏散方案：说明隧道内发生火灾等紧急情况时，人员的疏散方案和逃生通道的设置。

四、照明与监控安全交底4.1 隧道照明设计：介绍隧道照明设计的原则和要求，包括照明设备的选型、照璀璨度的要求等。

4.2 隧道监控系统：详细描述隧道监控系统的组成和功能，包括视频监控、火灾报警等。

4.3 隧道设备维护与管理：说明隧道设备的维护和管理要点，包括设备巡检、故障处理等。

五、应急救援与安全培训交底5.1 应急救援组织与流程：介绍隧道工程中的应急救援组织架构和流程，包括事故报警、救援队伍组织等。

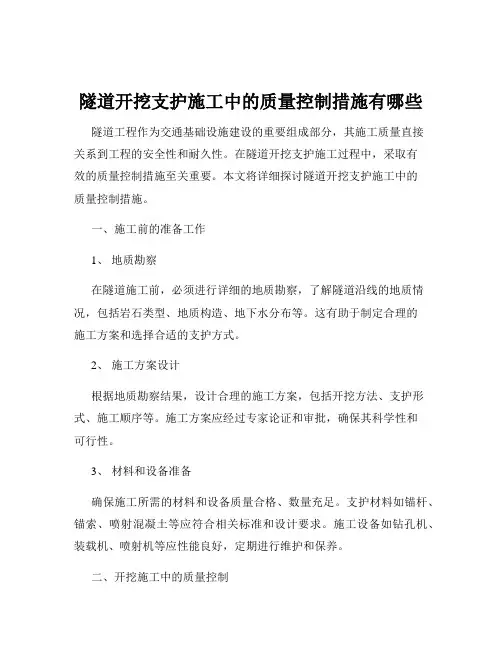

隧道开挖支护施工中的质量控制措施有哪些隧道工程作为交通基础设施建设的重要组成部分，其施工质量直接关系到工程的安全性和耐久性。

在隧道开挖支护施工过程中，采取有效的质量控制措施至关重要。

本文将详细探讨隧道开挖支护施工中的质量控制措施。

一、施工前的准备工作1、地质勘察在隧道施工前，必须进行详细的地质勘察，了解隧道沿线的地质情况，包括岩石类型、地质构造、地下水分布等。

这有助于制定合理的施工方案和选择合适的支护方式。

2、施工方案设计根据地质勘察结果，设计合理的施工方案，包括开挖方法、支护形式、施工顺序等。

施工方案应经过专家论证和审批，确保其科学性和可行性。

3、材料和设备准备确保施工所需的材料和设备质量合格、数量充足。

支护材料如锚杆、锚索、喷射混凝土等应符合相关标准和设计要求。

施工设备如钻孔机、装载机、喷射机等应性能良好，定期进行维护和保养。

二、开挖施工中的质量控制1、开挖方法选择根据隧道的地质条件和设计要求，选择合适的开挖方法，如钻爆法、盾构法、掘进机法等。

在开挖过程中，应严格控制开挖轮廓线，避免超挖和欠挖。

2、爆破控制对于钻爆法施工，应合理设计爆破方案，控制炸药用量和爆破参数，减少对围岩的扰动。

同时，加强爆破后的通风和排险工作，确保施工安全。

3、临时支护在开挖过程中，及时进行临时支护，如喷射混凝土、架设钢支撑等，以保证围岩的稳定性。

临时支护应紧跟开挖工作面，不得滞后。

三、支护施工中的质量控制1、锚杆和锚索施工锚杆和锚索的长度、直径、间距和锚固力应符合设计要求。

钻孔应垂直于岩面，孔内清洁无杂物。

锚杆和锚索的安装应牢固，注浆应饱满。

2、喷射混凝土施工喷射混凝土的配合比应符合设计要求，原材料质量应合格。

喷射作业应分段、分片进行，喷头与受喷面应保持垂直，距离适中，以保证喷射混凝土的厚度和强度。

3、钢支撑施工钢支撑的型号、尺寸和间距应符合设计要求，连接部位应牢固可靠。

钢支撑安装后应及时进行喷射混凝土覆盖，形成联合支护体系。

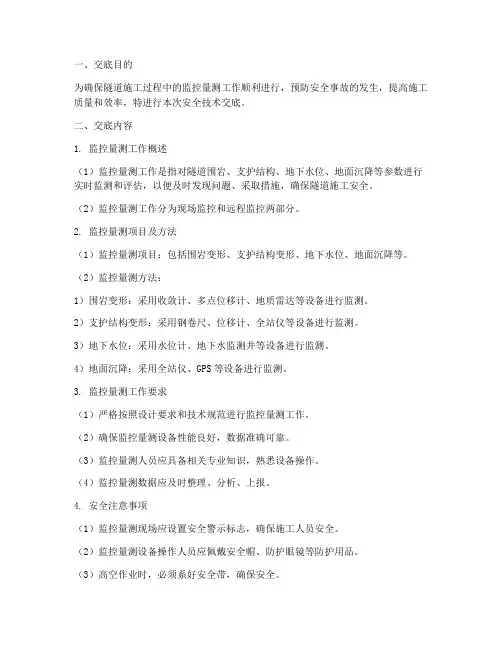

一、交底目的为确保隧道施工过程中的监控量测工作顺利进行，预防安全事故的发生，提高施工质量和效率，特进行本次安全技术交底。

二、交底内容1. 监控量测工作概述（1）监控量测工作是指对隧道围岩、支护结构、地下水位、地面沉降等参数进行实时监测和评估，以便及时发现问题、采取措施，确保隧道施工安全。

（2）监控量测工作分为现场监控和远程监控两部分。

2. 监控量测项目及方法（1）监控量测项目：包括围岩变形、支护结构变形、地下水位、地面沉降等。

（2）监控量测方法：1）围岩变形：采用收敛计、多点位移计、地质雷达等设备进行监测。

2）支护结构变形：采用钢卷尺、位移计、全站仪等设备进行监测。

3）地下水位：采用水位计、地下水监测井等设备进行监测。

4）地面沉降：采用全站仪、GPS等设备进行监测。

3. 监控量测工作要求（1）严格按照设计要求和技术规范进行监控量测工作。

（2）确保监控量测设备性能良好，数据准确可靠。

（3）监控量测人员应具备相关专业知识，熟悉设备操作。

（4）监控量测数据应及时整理、分析、上报。

4. 安全注意事项（1）监控量测现场应设置安全警示标志，确保施工人员安全。

（2）监控量测设备操作人员应佩戴安全帽、防护眼镜等防护用品。

（3）高空作业时，必须系好安全带，确保安全。

（4）地下水位监测井等设备操作人员应避免接触有害气体，确保人身安全。

（5）监控量测设备应定期进行维护、保养，确保设备正常运行。

三、交底责任1. 施工单位负责组织监控量测工作，确保监控量测质量。

2. 监控量测人员负责现场监控量测数据的采集、整理、分析、上报。

3. 施工单位应定期对监控量测工作进行监督检查，确保监控量测工作顺利进行。

四、交底时间及地点1. 时间：[具体时间]2. 地点：[具体地点]五、其他事项1. 施工单位应将本次安全技术交底内容纳入施工记录，作为施工过程的重要依据。

2. 施工单位应加强对监控量测工作的宣传和教育，提高全体施工人员的安全意识。

青荣城际铁路技术交底书青荣城际铁路 技 术 交 底书青荣城际铁路技术交底书青荣城际铁路技术交底书编号：青荣城际铁路技术交底书青荣城际铁路技术交底书青荣城际铁路 技 术交 底 书青荣城际铁路技术交底书青荣城际铁路技术交底书青荣城际铁路技术交底书青荣城际铁路技术交底书青荣城际铁路技术交底书青荣城际铁路技术交底书青荣城际铁路技术交底书青荣城际铁路技术交底书编号：青荣城际铁路技术交底书青荣城际铁路技术交底书青荣城际铁路 技 术 交底 书青荣城际铁路技术交底书青荣城际铁路技术交底书编号：青荣城际铁路技术交底书青荣城际铁路技术交底书青荣城际铁路技术交底书青荣城际铁路技术交底书青荣城际铁路技术交底书编号：青荣城际铁路技术交底书青荣城际铁路技术交底书青荣城际铁路技术交底书青荣城际铁路技术交底书青荣城际铁路技术交底书青荣城际铁路技术交底书青荣城际铁路技术交底书编号：青荣城际铁路 技术 交 底 书青荣城际铁路技术交底书青荣城际铁路技术交底书青荣城际铁路技术交底书青荣城际铁路技术交底书青荣城际铁路技术交底书编号：青荣城际铁路技术交底书青荣城际铁路技术交底书青荣城际铁路技术交底书青荣城际铁路技术交底书青荣城际铁路技术交底书编号：。

（二级）交底单位名称：中国建筑第六工程局有限公司编号：SD- 工程名称椴树凹隧道设计文件图号S5-4施工部位监控量测交底日期技术交底目录：1、技术交底范围；2、设计情况；3、开始施工的条件及施工准备工作；4、施工工艺；5、质量标准；6、安全、环保、文明施工等技术措施；7、成品保护措施；8、其他应注意的问题。

附件及附图：1、技术交底书；2、交底签到表编号：SD-单位：中国建筑第六工程局有限公司主送单位一工区编号SD-工程名称椴树凹隧道日期交底正文：1、技术交底范围三淅高速LXTJ-7标椴树凹隧道监控量测施工。

2、设计情况椴树凹隧道所在地位于卢氏县五里川镇。

隧道进出口无道路通往，交通条件极为不便。

采用小净距隧道，隧道左线起讫桩号：ZK33+835-ZK34+290,长455米，最大埋深约84m；右线起讫桩号：YK33+810-YK34+290,长480米，最大埋深约84米。

3、开始施工的条件及施工准备工作3.1、准备好相应的量测仪器。

3.2、准备好相应的辅助工具：爬梯、手电筒及其它辅助工具。

4.、施工工艺4.2监控量测内容 4.2.1隧道洞门观测一般情况，在洞门顶原地面布设至少两个断面，围岩较差的或者原地面纵断面方向坡度较缓的至少3个断面，每个断面7个观测点，沿隧道中线均匀布置，断面间距5米，点间距5米。

隧道洞门开挖后每天观测一次，二衬完成后2天观测一次，仰拱及填充完成后一周观测一次，隧道完成后一个月观测一次，直至完工后三个月。

4.2.2隧道洞内观测（1）拱顶下沉及水平净空变化量测拱顶下沉及水平净空变化量测在同一断面进行量测，并采用相同的量测频率。

如位移出现异常时应加大量测频率。

修改管理基准值满足 监控量测项目制定管理基准的设定隧道开挖初期支护施工测点埋设量测数据采集量测数据分析安全分析已施工段支护加强措施施工建议监测总结结束人员、仪器准备 修改支护设计参数不满足隧道中线内轨顶面约2.5m隧道中线内轨顶面约2.5m两台阶法测点布置示意图双侧壁导坑法测点布置示意图约2.5m隧道中线内轨顶面隧道中线内轨顶面约3.5m 全断面法测点布置示意图三台阶法测点布置示意图图5.1-40 测点布置示意图周边收敛测点拱顶下沉测点图例:注：Ⅱ级围岩地段50m 布置一监测断面，Ⅲ级围岩30m 布置一监测断面，Ⅳ级围岩20m 布置一监测断面，Ⅴ级围岩10m 布置一监测断面约2.5m测点应牢固可靠，易于识别并妥为保护，拱顶量测观测点必须埋设在稳定的岩面上，并和洞内水准点建立联系。

隧道工程技术交底6篇（经典版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的经典范文，如工作报告、合同协议、心得体会、演讲致辞、规章制度、岗位职责、操作规程、计划书、祝福语、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, our store provides various types of classic sample texts, such as work reports, contract agreements, insights, speeches, rules and regulations, job responsibilities, operating procedures, plans, blessings, and other sample texts. If you want to learn about different sample formats and writing methods, please pay attention!隧道工程技术交底6篇【第1篇】隧道工程:施工安全技术交底一、洞口工程1、洞口工程施工应符合下列规定:（1)、洞口的路基及边、仰坡断面应自上而下开挖，一次将土石方工程做完，开挖人员不得上下重叠作业。

主送单位隧道各工区日期.9.1
工程名称监控量测点部署依据图号
5、当拱顶下沉、水平收敛速率达5mm/d或位移累计达1OOmm时,应暂停掘进,并立刻分析原因,采取处理方法。

6、当采取接触量测时,测点挂钩应做成闭合三角形,确保牢靠不变形。

三、监控量测点部署
⑴周围水平位移、净空量测: 开挖后12小时内, 风枪钻眼, 用1:1水泥砂浆填满后再插入测点固定杆, 尽可能使两边测点固定杆在量测方向同一轴线上。

台阶法布设两条净空水平收敛量测线, 全断面最少部署一条, 具体视围岩情况和实际需要情况而定。

接触量测点具体制作以下: 前端（喷锚后外露部分）采取Φ6.5或Φ8圆钢做成边长为5cm等边闭合三角形, 测点固定杆钢筋采取Φ18～Φ22螺纹钢, 固定杆长度在40～50cm。

具体以下图:
⑵拱顶下沉量测: 拱顶下沉量测测点、水平净空量测点和地表下沉量测断面在同一里程处。

编制者复核者
接收单位隧道各工区接收人
工程技术交底书。

关于隧道施工的几点要求关于隧道施工的几点要求各驻地办、总监办、施工标段：为了保证临离高速公路隧道工程施工质量与安全，针对土质隧道居多、围岩级别较差的特点，特提出以下几点要求，请在隧道施工与管理过程中认真贯彻执行。

具体如下：一、施工准备1、隧道施工前，应做好现场调查和图纸核对工作。

对黄土隧道要在较大范围内调查黄土陷穴及冲沟，寻找进水口、出水口，测量冲沟处隧道埋深。

隧道施工前先行处理落水洞、陷穴及冲沟，防止雨水灌入土体，侵入围岩。

2、严禁将临时房屋布置在受洪水、泥石流、塌方及滑坡等自然灾害威胁的地段。

3、爆破器材库、油库的位置，应符合有关规定。

4、隧道施工前应对施工人员进行安全培训和安全、技术交底。

5、衬砌台车必须提前到位。

进洞作业之前台车应该拼装、整修完毕，检验合格。

二、施工测量1、隧道进口、出口两端必须布设精度符合要求的导线点、水准点。

进出口处的导线点、水准点宜由同一基准线或基准点引测，保证闭合误差满足要求。

2、导线点、水准点每半个月必须复测一次；遭破坏或疑有变动时必须马上复测。

3、上述第1、2项测量工作监理与施工单位必须平行进行。

监理要根据自己的测量结果对施工单位测量结果进行签认并存档备查。

4、隧道边仰坡开挖之前，要对地表、地形、地貌进行测量，内容包括隧道进出口段中轴线处地表纵断面、设计明暗洞交界处前后20m段落内横断面（每隔3-5m一个横断面，左右洞地表横断面连续绘制），并把隧道轮廓按比例绘制在纵、横断面图上，以利准确判定合适的进洞桩号。

5、洞内施工测量各标段必须实行测量双检制，监理测量工程师必须按规范和合同要求进行验收测量，确保施工测量准确无误。

尤其是两头对打的隧道更应严格按此要求执行，保证贯通误差满足规范要求。

三、洞口工程1、洞口边仰坡开挖及进洞施工应避开雨期、融雪期及严寒季节。

2、边坡和仰坡以上可能滑塌的表土、灌木及山坡危石等必须清除或加固。

3、在不良地质地段，在进洞前应按设计要求或监理工程师指示，对地表及仰坡进行加固与防护。
