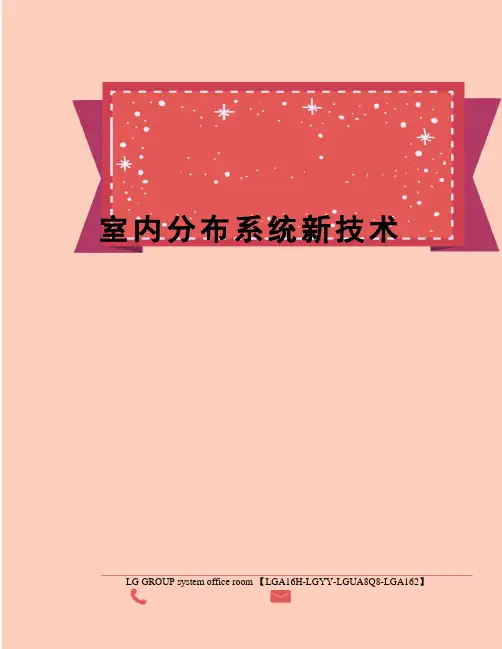

室内分布系统新技术LG GROUP system office room 【LGA16H-LGYY-LGUA8Q8-LGA162】室内分布系统新技术王家旭（辽宁邮电规划设计院有限公司 110179）摘要：本文概述了无线室内分布系统覆盖对当代通信的重要性，并总结了当前室内分布系统覆盖工程中常见的一些问题，然后引申出当下较为热门的三种室内分布系统覆盖新技术：MDAS、Lampsite和Femtocell，并针对其技术特点进行了分析。
关键字：MDAS，Lampsite，Femtocell前言随着城市移动用户的飞速发展以及高层、大型建筑物的不断增加，系统容量和覆盖要求不断上升。
这些建筑物规模大、质量好，对移动信号有很强的屏蔽作用，严重影响了手机的正常使用。
另外，在有些建筑物内，虽然基站信号能够正常通话，但是用户密度大，基站信道拥挤，手机接入困难。
为解决以上问题，业界引入了室内分布系统。
室内分布系统的原理是利用室内天线分布系统将移动基站的信号均匀分布在室内每个角落，从而保证室内各区域拥有理想的信号覆盖。
1室内分布系统现状目前，室内分布系统最常用的方式就是馈线、功分器、耦合器加天线构成的分布系统。
这种方式已应用多年，然而在实际应用中却有明显的几个缺点：1.线路损耗大：传统室内分布系统使用大量的馈线，其损耗较大，绝大部分的功率浪费在馈线上，传输效率低。
且存在部分器件质量不合格，影响室分覆盖效果；2.分布系统施工困难：现有的馈线线径都比较粗，室内分布系统的天线也随着2G/3G/4G的升级越来越密集，在进行安装布线的时候，由于装修及楼体结构等原因施工难度大且有些情况会因天线过多等影响美观而造成业主不同意施工等情况；3.系统噪声系数大：在一些大型室内分布系统中，往往需要很多个信号放大设备对信源进行放大处理进而保证每个天线的输出功率符合室内分布系统的覆盖要求，然而这些信号放大设备会对信源的底噪有明显的抬升，造成网络KPI指标的急剧下降；4.管理优化难：室内分布系统无法在网管上进行实时监控，只能发现问题后去现场对链路逐一的测试排查。
浅析室内分布系统室内分布系统解决的问题近年来，随着移动通信的快速发展，移动电话已逐渐成为人民群众日常生活中广泛使用的一种现代化通信工具，同时广大移动用户对移动通信服务质量的要求也越来越高，他们已不再单单满足于良好的室外移动通信服务，而且也要求在室内（特别是星级酒店、大型商场、高级写字楼等）能享受优质的移动通信服务。
而现代建筑由于多以钢筋混凝土为骨架，再加上全封闭式的外装修，对无线电信号的屏蔽衰减特别厉害，使通话质量严重下降。
具体影响如下，在大型建筑的低层、地下商场、地下停车场等环境下，基站接收信号十分微弱，导致手机无法正常使用，形成了信号覆盖的盲区；在大型建筑的中间楼层，由于手机可以接收到周围多个不同基站的信号，使基站信号发生重叠，产生乒乓效应，严重影响了手机的正常使用；在大型建筑的高层部分，进入室内的无线信号非常杂乱，既有附近几个基站的信号，也有不远处基站的信号通过直射、折射、反射、绕射等方式进入室内，导致室内接收信号忽强忽弱极为不稳定，同频、邻频干扰十分严重。
手机在这种环境下使用，在空闲状态时小区重选频繁，在通话过程中频繁进行切换，话音质量受到极大影响，容易产生掉话现象。
另外，在有些建筑物内，虽然手机能够正常通话，但是用户密度太大，信道十分拥挤，手机上线困难。
因此，如何解决好室内信号的覆盖问题，满足广大用户的需求，提高网络质量，已变得越来越重要，也成为网络优化工作的一个重点。
为解决以上所说的室内信号覆盖不理想的问题，目前最有效的解决方法是在建筑物内安装室内覆盖分布系统。
就是将基站的信号通过有线方式直接引入到室内的每一个区域，再通过小型天线将基站信号发送出去，从而达到消除室内覆盖盲区、抑制干扰的目的，为楼内的移动通信用户提供稳定、可靠的室内信号，使用户在室内也能享受高质量的移动通信服务。
室内分布系统概述1、室内分布系统的组成室内分布系统主要由三部分组成：信号源设备（微蜂窝、宏峰窝基站或室内直放站）；室内布线及其相关设备（同轴电缆、光缆、泄漏电缆、电端机、光端机等)；干线放大器、功分器、耦合器、室内天线等设备。

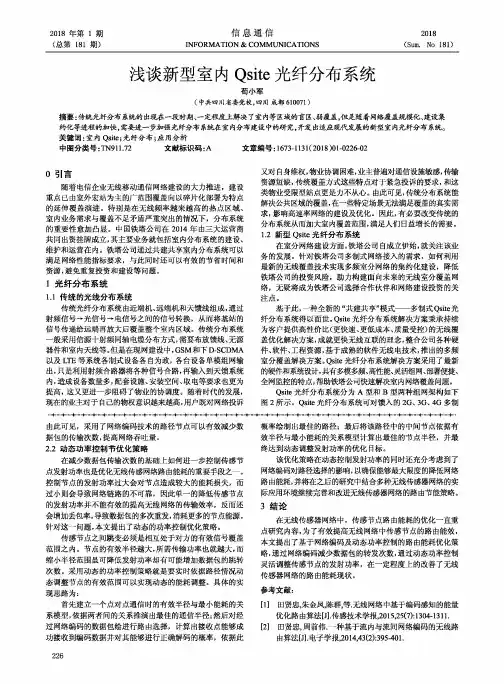

2018年第1期信息通信2018 (总第181 期）INFORMATION & COMMUNICATIONS (Sum. N o 181)浅谈新型室内Qsite光纤分布系统苟小军(中共四川省委党校，四川成都610071)摘要:传统光纤分布系统的出现在一段时期、一定程度上解决了室内等区域的盲区、弱覆盖，但是随着网络覆盖规模化、建设集 约化等进程的加快，需要进一步加强光纤分布系统在室内分布建设中的研究，开发出适应现代发展的新型室内光纤分布系统。
关键词：室内Qsite;光纤分布;应用分析中图分类号:TN911.72 文献标识码:A文章编号:1673-1131(2018)01-0226-02〇引言随着电信企业无线移动通信网络建设的大力推进，建设 重点已由室外宏站为主的广范围覆盖向以碎片化部署为特点 的延伸覆盖演进。
特别是在无线频率越来越高的热点区域、室内业务需求与覆盖不足矛盾严重突出的情况下，分布系统 的重要性愈加凸显。
中国铁塔公司在2014年由三大运营商 共同出资挂牌成立,其主要业务就包括室内分布系统的建设、维护和运营在内。
铁塔公司通过共建共享室内分布系统可以 满足网络性能指标要求，与此同时还可以有效的节省时间和 资源，避免重复投资和建设等问题。
1光纤分布系统1.1传统的光线分布系统传统光纤分布系统由近端机、远端机和天馈线组成，通过 射频信号一光信号一电信号之间的信号转换，从而将基站的 信号传递给远端再放大后覆盖整个室内区域。
传统分布系统 一般采用信源十射频同轴电缆分布方式，需要布放馈线、无源 器件和室内天线等。
但是在现网建设中,G S M和下D-SCDMA 以及LTE等系统各制式设备各自为政，各台设备单模组网输 出，只是利用射频合路器将各种信号合路，再输入到天馈系统 内，造成设备数量多，配套设施、安装空间、取电等要求也更为 提高，这又更进一步阻碍了物业的协调度。
随着时代的发展, 现在的业主对于自己的物权意识越来越高，用户既对网络投诉由此可见，采用了网络编码技术的路径节点可以有效减少数 据包的传输次数，提高网络吞吐量。

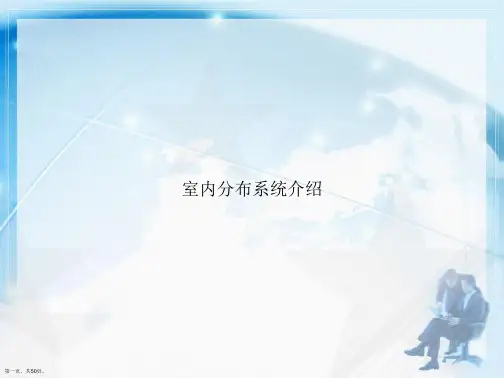

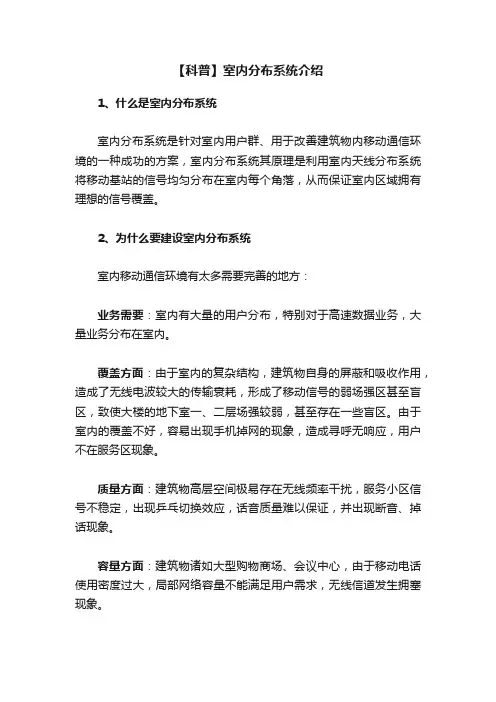

【科普】室内分布系统介绍1、什么是室内分布系统室内分布系统是针对室内用户群、用于改善建筑物内移动通信环境的一种成功的方案，室内分布系统其原理是利用室内天线分布系统将移动基站的信号均匀分布在室内每个角落，从而保证室内区域拥有理想的信号覆盖。
2、为什么要建设室内分布系统室内移动通信环境有太多需要完善的地方：业务需要：室内有大量的用户分布，特别对于高速数据业务，大量业务分布在室内。
覆盖方面：由于室内的复杂结构，建筑物自身的屏蔽和吸收作用，造成了无线电波较大的传输衰耗，形成了移动信号的弱场强区甚至盲区，致使大楼的地下室一、二层场强较弱，甚至存在一些盲区。
由于室内的覆盖不好，容易出现手机掉网的现象，造成寻呼无响应，用户不在服务区现象。
质量方面：建筑物高层空间极易存在无线频率干扰，服务小区信号不稳定，出现乒乓切换效应，话音质量难以保证，并出现断音、掉话现象。
容量方面：建筑物诸如大型购物商场、会议中心，由于移动电话使用密度过大，局部网络容量不能满足用户需求，无线信道发生拥塞现象。
由于室内覆盖存在上述问题，因此出现了解决室内覆盖的解决方案——室内分布系统。
3、什么地区需要室内覆盖？室内盲区新建大型建筑、停车场、办公楼、宾馆和公寓等。
室外盲区公路隧道、下沉式隧道、铁路隧道、地铁等。
话务量高的大型室内场所车站、机场、商场、体育馆、购物中心等。
发生频繁切换的室内场所高层建筑的顶部，收到多个基站的功率近似的信号。
4、室内分布系统结构室内分布系统组成室内分布系统示意图5、室内分布系统简化结构图6、室内分布系统常用器件7、实现室内覆盖的方法RRU接入方式以BBU+RRU的方式进行射频拉远，为室内分布系统提供信源，BBU与RRU之间通过光纤连接，不同运营商安装方法有所不同，例如电信的BBU安装在基站，RRU安装于覆盖场所；移动的BBU与RRU 大多数安装在覆盖场所。
微蜂窝有线接入方式是以室内微蜂窝系统作为室内覆盖系统的信号源，即有线接入方式。
