音响放大器设计报告

音响放大器实验报告音响放大器实验报告引言：音响放大器是音频系统中至关重要的一部分，它能够将低电平的音频信号放大，以便我们能够听到清晰、高质量的声音。

本实验旨在通过搭建一个简单的音响放大器电路，探究其工作原理以及对音频信号的放大效果。

一、实验材料和方法1. 材料：- 电源：直流电源供应器- 放大器芯片：TDA2030- 电容：1000μF、220μF、10μF- 电阻：10KΩ、100KΩ、1KΩ- 音频输入：手机或电脑等音频源- 音箱：连接放大器输出的扬声器2. 方法：- 按照电路图连接电路：将电源正极连接到芯片的正极引脚，负极连接到芯片的地引脚；将音频输入信号连接到芯片的输入引脚；将扬声器连接到芯片的输出引脚。

- 打开电源供应器，调节输出电压为12V。

- 播放音频源，观察放大器的放大效果。

二、实验结果经过搭建和连接电路后，我们成功地搭建了一个简单的音响放大器电路。

在实验过程中，我们使用了一首流行歌曲作为音频源。

1. 放大效果：通过观察和听觉感受，我们可以清晰地感受到音响放大器对音频信号的放大效果。

原本微弱的音频信号在经过放大器的放大后，变得更加清晰、高亢，并且能够更好地传达音乐的细节和情感。

2. 音质：在实验过程中，我们发现音响放大器对音质的影响是显著的。

经过放大器的放大后，音乐的低音和高音更加丰富，中音更加饱满，整个音域得到了更好的平衡。

音响放大器的存在使得音乐听起来更加立体、自然，给人一种身临其境的感觉。

3. 噪声：在实验过程中，我们也观察到了一些噪声的存在。

这些噪声可能来自于电源供应器、音频源以及电路本身。

为了减少噪声的影响，我们可以采取一些措施，如使用高质量的电源供应器、优化音频源的输出以及增加滤波电路等。

三、实验讨论音响放大器作为音频系统的重要组成部分，其放大效果和音质对整个音频系统的表现起着关键作用。

通过本次实验，我们深入了解了音响放大器的工作原理和对音频信号的放大效果。

1. 放大原理：音响放大器主要通过放大器芯片来实现对音频信号的放大。

REPORTING2023 WORK SUMMARY音响放大器实验报告目 录CATALOGUE •实验目的•实验设备与材料•实验步骤与操作•实验结果与分析•实验总结与建议PART01实验目的0102了解音响放大器的基本原理放大器主要由输入级、电压放大级、功率放大级和输出级组成，各部分协同工作，实现对音频信号的放大和输出。

音响放大器的基本原理是利用电子元件将微弱的音频信号进行放大，然后推动扬声器发声。

学习音响放大器的设计和制作在设计和制作音响放大器时，需要考虑电路设计、元件选择、布局布线等因素，以确保放大器的性能和稳定性。

掌握音响放大器的性能测试方法音响放大器的性能测试主要包括频率响应、失真度、动态范围等指标的测量。

频率响应是指放大器在不同频率下的增益变化情况，失真度是指放大器对音频信号的畸变程度，动态范围是指放大器能够处理的最低信号和最高信号之间的范围。

通过这些性能指标的测试，可以全面评估音响放大器的性能和表现，为进一步优化和改进提供依据。

PART02实验设备与材料用于产生不同频率和幅度的正弦波信号，作为音频放大器的输入信号。

音频信号源信号发生器如LM386等，具有低噪声、高带宽、低失真等特点。

集成放大器芯片将放大后的音频信号进行功率放大，驱动扬声器发声。

功率输出级电路音频功率放大器模块电容、电阻、电感等电子元件电容用于滤波、耦合、去耦等，以改善音频信号质量。

电阻用于限制电流、调节音量等。

电感用于扼流圈、滤波等。

面包板用于搭建电路，便于连接和调试。

杜邦线用于连接各个电子元件的引脚。

面包板、杜邦线等搭建工具示波器、万用表等测量工具示波器用于观察信号波形，分析电路性能。

万用表用于测量电压、电流、电阻等参数，确保电路正常工作。

PART03实验步骤与操作准备所需元件电阻、电容、电感、二极管、晶体管等。

搭建电路按照电路图将各个元件连接起来，搭建音响放大器电路。

设计电路图根据音响放大器原理图，绘制详细的电路图。

音响放大器实验报告音响放大器实验报告一、引言音响放大器是音频信号放大的关键设备，用于将低电平的音频信号放大到适合扬声器的水平。

本实验旨在通过搭建一个简单的音响放大器电路并进行测试，了解放大器的工作原理和性能。

二、实验步骤1. 实验器材准备本实验所需器材包括：电源、信号发生器、示波器、电阻、电容、晶体管、扬声器等。

2. 搭建电路按照电路图搭建音响放大器电路，确保连接正确可靠。

3. 调试电路将电源接入电路，调节电源电压，确保电路工作在正常范围内。

通过示波器观察输出信号波形，调节信号发生器的频率和幅度，观察放大器对不同频率和幅度的信号的响应情况。

4. 测试性能使用示波器测量放大器的增益、频率响应和失真等性能指标。

通过改变输入信号的频率和幅度，观察输出信号的变化情况，并记录相关数据。

三、实验结果与分析1. 增益测试通过改变输入信号的幅度，测量输出信号的幅度变化情况，计算出放大器的增益。

根据实验数据绘制增益-频率曲线图，分析放大器在不同频率下的增益变化情况。

2. 频率响应测试通过改变输入信号的频率，测量输出信号的幅度变化情况，计算出放大器的频率响应。

根据实验数据绘制频率响应曲线图，分析放大器在不同频率下的响应情况。

3. 失真测试通过改变输入信号的幅度和频率，观察输出信号的波形变化情况，判断放大器是否存在失真现象。

使用示波器测量输出信号的失真程度，计算出失真率，并与理论值进行比较，分析放大器的失真情况。

四、实验结论通过本次实验，我们成功搭建了一个简单的音响放大器电路，并对其进行了测试。

根据实验结果分析，我们得出以下结论：1. 放大器在不同频率下的增益存在差异，频率响应不均匀。

2. 放大器对于低幅度的输入信号具有较高的增益，但在高幅度下可能出现失真。

3. 放大器的失真率与输入信号的频率和幅度有关，需要根据实际需求进行调整。

五、实验改进与展望本实验仅搭建了一个简单的音响放大器电路，未考虑到更复杂的电路结构和性能优化。

音频功率放大器设计报告1. 简介音频功率放大器是一种用于放大音频信号的电子设备，通常用于音响系统、电视和无线电等设备中。

本报告介绍了一个音频功率放大器的设计过程和实现。

2. 设计目标本次设计的目标是实现一个功率放大器，能够放大音频信号并输出高质量的声音。

以下是设计要求：- 输入电压范围：0.2 V - 2 V- 输出功率范围：10 W - 50 W- 频率响应范围：20 Hz - 20 kHz- 输出失真率低于1%3. 设计步骤3.1 选择放大器类型根据设计目标，我们选择了类AB功率放大器作为设计方案。

该放大器能够提供高质量的放大效果，并且具有较低的失真率。

3.2 电路设计经过电路设计和计算，我们决定使用以下主要元件：- BJT（双极型晶体管）：NPN型三极管- 电容和电感：用于构建频率响应滤波器- 可调电阻：用于调节放大器的增益和偏置- 电源电路：用于提供适当的电压3.3 PCB设计为了实现电路的稳定性和可靠性，我们进行了PCB（Printed Circuit Board）设计。

通过将元件布局在PCB上并进行连接，可以减少干扰和噪声。

3.4 元器件选择根据设计需求和可靠性要求，我们选择了适当的元器件进行组装。

在选择元器件时，我们重点考虑了其性能指标、价格和供应情况。

3.5 调试和测试完成电路装配后，我们进行了调试和测试。

通过连接音频信号源、功率负载和测试仪器，可以确保放大器能够正常工作，并且满足设计要求。

4. 结果和讨论经过测试，该音频功率放大器满足了设计要求，并且具有很好的音质和稳定性。

其输出功率范围为10 W至50 W，输入电压范围为0.2 V至2 V，频率响应范围为20 Hz至20 kHz。

失真率低于1%，音质清晰、饱满。

5. 总结在本次设计过程中，我们成功实现了一个高性能的音频功率放大器。

通过选择合适的放大器类型、进行电路设计和PCB设计、选择优质的元器件以及进行严格的调试和测试，我们达到了设计要求。

音响放大器设计报告电子技术课程设计任务书设计课题: 音响放大器设计专业班级: 自动化1106学生姓名: 许超学号: 201104134211指导教师: 刘琼设计时间: 2013 年6月20日音响放大器设计一、任务与要求设计一音响放大器，要求具有话筒扩音、混合前置放大、音调输出控制、音量控制，功率放大等功能。

各级主要作用话音放大级:话音放大器的作用是不失真地放大声音信号。

混合前置放大级:将磁带放音机输出的音乐信号与电子混响后的声音信号混合放大。

音调控制放大级:主要是控制、调节音响放大器的幅频特性，音调控制器只对低音频与高音频的增益进行提升与衰减，中音频的增益保持0dB不变。

功率放大级(简称功放):给音响放大器的负载(扬声器)提供一定的输出功率。

当负载一定时，希望输出的功率尽可能大，输出信号的非线性失真尽可能地小，效率尽可能高。

已知条件+VCC = +9V，话筒(低阻20)的输出电压为5mV，录音机的输出信号电压为100mV。

电子混响延时模块1个，集成功放LA4102 1只，8/2W负载电阻RL 1只，8/4W扬声器1只，集成运放LM324 1只(或mA741 3只) 主要技术指标额定功率 Po?1W( <3%);负载阻抗 RL=8截止频率fL=40Hz，fH=10kHz;音调控制特性:1kHz处增益为0dB，100Hz和10kHz处有?12dB的调节范围，AVL=AVH?20dB;话放级输入灵敏度 5mV;输入阻抗 Ri>>20设计过程整机电路由话音放大器、混合前置放大器、音调控制放大器、功率放大器组成，根据各级的功能及技术指标要求分配电压增益，分别计算各级电路参数，通常从功放级开始向前级逐级计算，根据技术指标要求，音响放大器的输入为5mV时，输出功率大于1W，则输出电压Vo>=2.8V。

总电压增益AvΣ=Vo/Vi>560倍(55dB)。

各级放大倍数如下图所示:话放级混放级音调级功放级AAAA5mV42mV125mV100mV3VV1V2V3V4 8.5倍3倍0.8倍30倍18.5dB9.5dB–2dB29.5dBA=612倍(56dB)V,二、设计与论证方案一:话音放大级、混合前置放大级、音调控制放大级各用一个UA741，功率放大级用LA4102。

音响放大器的实验报告篇一：实验5 音响放大器报告东南大学电工电子实验中心实验报告课程名称：电子线路实践第5次实验实验名称：院（系）：专业：姓名：学号：实验室:103实验组别： \同组人员： \ 实验时间：XX年6月3日评定成绩：审阅教师：实验五音响放大器设计【实验内容】设计一个音响放大器，性能指标要求为：功能要求话筒扩音、音量控制、混音功能、音调可调(选作) 额定功率≥0.5W(失真度THD≤10%) 负载阻抗10Ω频率响应fL≤50Hz fH≥20kHz 输入阻抗≥20kΩ话音输入灵敏度≤5mV音调控制特性(扩展) 1kHz处增益为0dB，125Hz和8kHz 处有±12dB的调节范围1. 基本要求功能要求话筒扩音、音量控制、混音功能额定功率≥0.5W(失真度THD≤10%) 负载阻抗10Ω频率响应fL≤50Hz fH≥20kHz 输入阻抗≥20kΩ话音输入灵敏度≤5mV2. 提高要求音调控制特性 1kHz处增益为0dB，125Hz和8kHz处有±12dB的调节范围。

3. 发挥部分可自行设计实现一些附加功能【实验目的】1. 了解实验过程：学习、设计、实现、分析、总结。

2. 系统、综合地应用已学到的模拟电路、数字电路的知识，在单元电路设计的基础上，利用multisim软件工具设计出具有一定工程意义和实用价值的电子电路。

3. 通过设计、调试等环节，增强独立分析与解决问题的能力。

【报告要求】(1) 根据实验内容、技术指标及实验室现有条件，自选方案设计出原理图，分析工作原理，计算元件参数。

1）音响放大器电路包含4个模块：话音放大器、混合前置放大器、音调控制器及功率放大器。

电路设计框图如下：2）各级电路增益分配3）话音放大器由于话筒的输出信号一般只有5mV左右，而输出阻抗达到20k。

所以话音放大器的作用是不失真地放大声音信号(最高频率达到20kHz)。

其输入阻抗应远大于话筒的输出阻抗。

电子技术课程设计课题：音响放大器的设计与制作专业班级：电信10-1BF学生姓名: 张灿学号: 14102101732指导老师: 邓己媛杨宣兵日期： 2011年12月目录一．设计目的与内容二．设计框图及整机概述三．各单元电路的设计方案及原理说明四．参数测试五．设计、安装及调试中的体会六．参考文献七．附录附录A音响放大器原理图附录B PCB板图附录C 音响放大器实物图附录D 元器件清单一、设计目的与内容1.设计目的（1）了解音响放大器的构成，并组成一个简单的音响放大器。

（2）理解音调控制器，集成功率放大器的工作原理和应用方法。

（3）理解和掌握音响放大器的主要技术指标和测试方法。

（4）根据给出的技术条件和指标，设计音响放大器。

（5）能够独立搭接电路、掌握调试技术二、音响放大器的组成框图音响放大器的作用是对于微弱信号进行电压放大和功率放大，推动负载工作，同时需要对音调和音量的调节。

音响放大器由话筒、话音放大器、电子混响器、混合前置放大器、音调控制器、功率放大器这几个部分组成。

其中话音放大器是不失真的放大话筒输出的声音信号，电子混响器是用电路模拟声音的多次反射，产生混响效果，使人听起来具有一定的深度感和立体空间感，混合前置放大器是将话筒传输的声音信号与放音机输出的音乐信号相混合并放大，音调控制器是控制和调节音响放大器的幅频特性，功率放大器是给音响放大器的负载提供一定的输出功率。

音响放大器的基本组成框图如图所示：话音放大器电子混响器磁带放音机混合前置放大器音调控制器功率放大器扬声器话筒三．各单元电路的设计方案及原理说明LM324引脚图简介：LM324系列器件为价格便宜的带有真差动输入的四运算放大器。

与单电源应用场合的标准运算放大器相比，它们有一些显著优点。

该四放大器可以工作在低到3.0伏或者高到32伏的电源下，静态电流为MC1741的静态电流的五分之一。

共模输入范围包括负电源，因而消除了在许多应用场合中采用外部偏置元件的必要性。

音频放大器设计报告音频放大器设计报告1. 引言音频放大器是一个电子设备，用于增强音频信号的电压、电流或功率，以便能够驱动扬声器或其他音频设备。

本报告旨在介绍音频放大器的设计原理、具体电路设计和测试结果。

2. 设计原理音频放大器的设计基于放大器电路理论。

一种常见的音频放大器电路原理是使用三级放大器，包括输入级、驱动级和输出级。

输入级负责接收并放大输入音频信号，驱动级将信号放大到足够的电平以供输出级驱动扬声器。

输出级则将放大的信号驱动扬声器或其他外部设备。

3. 电路设计(1) 输入级：输入级使用差分放大器电路来提高信号的共模抑制比和噪声抑制能力。

差分放大器由两个晶体管组成，通常是NPN型的。

输入级的增益可以通过传输电流、负载电阻和基极偏置电流来调整。

(2) 驱动级：驱动级是为了将信号放大到足够的电平以供输出级驱动扬声器。

驱动级使用共射极放大器电路，以保持输入级和输出级之间的阻抗匹配。

共射极放大器由一个NPN型晶体管和负载电阻组成。

(3) 输出级：输出级是最后一个放大器级别，用于将信号驱动扬声器或其他外部设备。

输出级使用集电极跟随器电路，以降低输出阻抗并提供足够的电流。

集电极跟随器由PNP型晶体管和输出电阻组成。

4. 测试结果为了验证音频放大器的设计，我们使用示波器和音频信号发生器进行了实验。

通过逐级增大音频信号的音量，我们能够观察到放大器的各个级别的输出波形和电压。

测试结果显示，音频放大器成功地将输入音频信号放大并输出到扬声器，从而实现了预期的音量增大效果。

5. 结论本报告介绍了音频放大器的设计原理、电路设计和测试结果。

通过合理选择放大器电路并优化各个级别的参数，我们成功地设计出一个能够将音频信号放大的放大器。

未来，我们可以进一步改进和优化设计，以提高放大器的性能和稳定性。

音响放大器的设计实验报告姓名：专业班级：学号：课题名称：音响放大器的设计内容摘要：㈠了解音响放大器的基本组成和总体设计㈡了解音响放大器各组成部分的具体设计㈢了解Multisim 的基本操作和命令㈣利用Multisim 设计实验电路并进行仿真验证㈤音响放大器的实物安装与调试设计要求：设计一个音响放大器，要求具有音调输出控制，卡拉OK伴唱，对话筒与录音机的输出信号进行扩音。

已知话筒的输出电压为5mV，录音机的输出信号为100mV，电路要求达到的主要技术指标如下：1 额定功率Po＝0.5W（失真度<10％）；2负载阻抗R＝80Ω（Vs＝9V）；3 频率响应fl～fH＝40Hz～10KHz；4音调控制特性：1KHz处增益为0dB，40Hz和10KHz处有±12dB的调节范围，AVL ＝A VH>=+20dB；输入阻抗Ri>>20Ω总体方案选择的论证:本次实验主要通过对音响放大器的设计，来了解音响放大器的组成，掌握音响放大器的设计方法，学会综合运用所学的知识对实际问题进行分析和解决。

音响放大器的基本组成如图2-1所示。

从上图可以看到，音响放大器主要由语音放大器、混合前置放大器、音调控制器和功率放大器等电路组成。

设计时先确定整机电路的级数，再根据各级的功能及级数指标要求分配各级电压增益，然后分别计算各级电路的参数，通常从功放级开始向前级逐级计算。

本题需要设计的电路为语音放大器、混合前置放大器、音调控制器和功率放大器。

根据题意的要求，可得各级的增益分配如图2-2所示最后，根据上图的增益分配，调节各个放大级的参数，便设计出理想的音响放大器了。

单元电路的设计 1、语音放大器由于话筒的输出信号一般只有5m v 左右，而输出阻抗达到20K Ω，所以要求语音放大器的输入阻抗应远大于话筒的输出阻抗，而且不失真地放大声音信号，频率也应满足整个放大器的要求。

因此，语音放大器可采用集成运放组成的同相放大器构成，具体电路如图2-3所示。

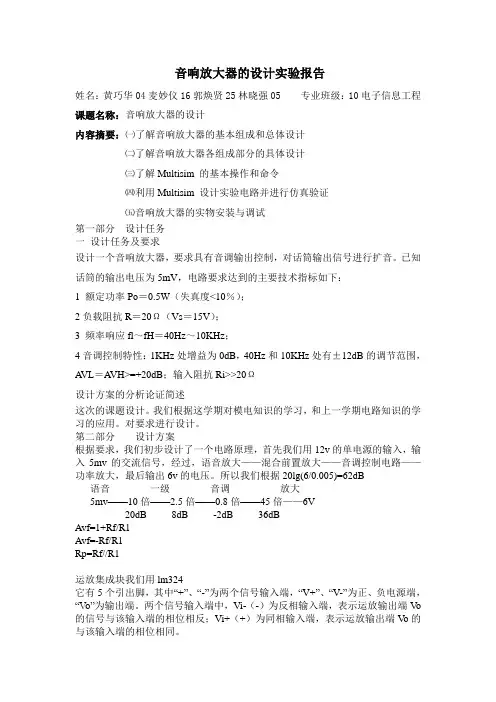

音响放大器的设计实验报告姓名：黄巧华04麦妙仪16郭焕贤25林晓强05 专业班级：10电子信息工程课题名称：音响放大器的设计内容摘要：㈠了解音响放大器的基本组成和总体设计㈡了解音响放大器各组成部分的具体设计㈢了解Multisim 的基本操作和命令㈣利用Multisim 设计实验电路并进行仿真验证㈤音响放大器的实物安装与调试第一部分设计任务一设计任务及要求设计一个音响放大器，要求具有音调输出控制，对话筒输出信号进行扩音。

已知话筒的输出电压为5mV，电路要求达到的主要技术指标如下：1 额定功率Po＝0.5W（失真度<10％）；2负载阻抗R＝20Ω（Vs＝15V）；3 频率响应fl～fH＝40Hz～10KHz；4音调控制特性：1KHz处增益为0dB，40Hz和10KHz处有±12dB的调节范围，A VL＝AVH>=+20dB；输入阻抗Ri>>20Ω设计方案的分析论证简述这次的课题设计。

我们根据这学期对模电知识的学习，和上一学期电路知识的学习的应用。

对要求进行设计。

第二部分设计方案根据要求，我们初步设计了一个电路原理，首先我们用12v的单电源的输入，输入5mv的交流信号，经过，语音放大——混合前置放大——音调控制电路——功率放大，最后输出6v的电压。

所以我们根据20lg(6/0.005)=62dB 语音一级音调放大5mv——10倍——2.5倍——0.8倍——45倍——6V20dB 8dB -2dB 36dBAvf=1+Rf/R1Avf=-Rf/R1Rp=Rf//R1运放集成块我们用lm324它有5个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“V o”为输出端。

两个信号输入端中，Vi-（-）为反相输入端，表示运放输出端V o 的信号与该输入端的相位相反；Vi+（+）为同相输入端，表示运放输出端V o的与该输入端的相位相同。

由于LM324四运放电路具有电源电压范围宽，静态功耗小，可单电源使用，价格低廉等优点，因此被广泛应用在各种电路中。

音频放大器设计报告分析
1.引言
2.设计原理
该音频放大器采用了运放放大器的设计原理。

运放放大器是一种高增益、高输入阻抗、低输出阻抗的放大器，通过调整运放放大器的电阻、电容等参数，可以实现不同的放大倍数和频率响应。

3.电路设计
音频放大器的电路设计包括输入级、放大级和输出级。

输入级通过电容隔离来消除直流偏置，并采取差分放大的方式增加输入信号的电平。

放大级采用了运放放大器，通过调整电阻来控制放大倍数。

输出级通过耦合电容使得音频信号可以输出到扬声器或耳机。

4.性能测试
通过实际测试，测量了音频放大器的增益、频率响应、失真等性能指标。

增益是指输入信号和输出信号的电平比值，频率响应是指放大器对不同频率信号的放大程度，而失真是指电路在信号放大过程中引入的非线性变形。

5.结果分析
经过测试，该音频放大器的增益在20倍左右，频率响应在20Hz-
20kHz范围内平坦，失真较低。

这些性能指标表明该音频放大器能够很好地放大音频信号，并保持音频质量。

6.优化方案
为了进一步提升音频放大器的性能，可以采取以下优化方案：
-使用更高品质的电子元件，例如选用更高精度的电阻、电容等，以
提高电路的稳定性和减小失真。

-添加负反馈电路，通过将输出信号与输入信号进行对比来降低失真，并提升音频质量。

-调整放大级电阻的数值和布局，以优化放大倍数和频率响应。

7.结论
通过对该音频放大器设计的分析和性能测试，可以得出结论：该音频
放大器在设计原理上合理，性能良好，能够满足音频放大的需求。

通过采
取优化方案，还可以进一步提升音频放大器的性能。

模电课程设计实验报告（音响放大器）姓名：陈立专业班级：电信二班学号：2009221105200182 指导老师：钟志峰一 设计课题：音响放大器（简单音频通带放大电路）（输入语音信号－麦克风）注：功放电路原则上不使用功放集成电路。

二 设计要求:1前置放大、功放：输入灵敏度不大于10mV ,f L ≤500Hz,f H ≥20kHz ； 2有音量控制功能；3额定输出功率 P O ≥5Ｗ(测试频率：1kHz)；4负载：扬声器（８ 、５Ｗ）。

5主要测量内容：最大输出功率，输出电阻，输入灵敏度，f L ，f H三 设计原理：1输入可用差分放大电路，用高放大倍数三极管增大放大倍数，中间级采用共射放大增大倍数，输出采用消除交越失真的互补输出，同时作为功放电路。

2采用阻容耦合电路，即利用电容的隔直流的特性将电路的三级分隔开来。

(一)差分电路：第一级作为输入放大，不需要太大的放大倍数，一般只需要几十变能达到要求。

射级电流 ：IRE=2IEQ差分电路仿真波形：（二）共射放大电路：电源电压分别为+18V和-18V经过仿真得到最佳值=27k =4.3k =2.4k =620仿真结果如下：（三）互补输出电路：因为采用了阻容耦合，所以前级对后级的影响较小，只有在输出与输入的反馈电路上有影响。

互补输出级最显著的特点:(1)就是在上述电路图中，Q4与Q5之间的电压应该为0。

调结R9，R10便能做到。

(2)Q6和Q7的基极电压分别为+1V和-1V,调节 R10便能做到。

四仿真分析：（一）静态工作点：(二) 动态分析：五 PCB制作：1布线方向：从焊接面看，元件的排列方位尽可能保持与原理图相一致，布线方向最好与电路图走线方向相一致，因生产过程中通常需要在焊接面进行各种参数的检测，故这样做便于生产中的检查，调试及检修。

2各元件排列，分布要合理和均匀，力求整齐，美观，结构严谨的工艺要求。

焊接注意事项：焊盘内孔边缘到印制板边的距离要大于1mm，这样可以避免加工时导致焊盘缺损。

低频电子线路课程设计课题：音响放大器的设计姓名：刘志昌武前进指导老师：陈松系别：物电系班级：0706班学号：1407220021314072202843目录主要技术指标 (3)功能要求 (3)一、音响放大器的基本组成 (3)1、话音放大器 (3)2、混合前置放大电路 (4)3、音调控制器 (4)4、功率放大器 (7)二、PCB版图及实物图 (8)1、整机电路 (8)2、做成PCB板图 (9)3、实物图 (9)三、音响放大器主要技术指标及测试方法 (10)（1）额定功率 (10)（2）音调控制特性 (10)（3）频率响应 (11)（4）输入阻抗 (11)（5）输入灵敏度 (11)（6）噪声电压 (11)（7）整机效率 (12)四、电路安装与调试技术 (12)五、整个设计过程应注意的地方 (12)六、整机功能试听 (13)音响放大器设计主要技术指标额定功率P 0≥1W;负载阻抗R L =8;截止频率f L =40Hz,f H =10kHz;音调控制器特性为，1kHz 处的增益为0dB ， 100Hz 和10kHz 处有±12dB 的调节范围；话放级输入灵敏度为5mV ；输入阻抗R I 》20k 。

功能要求具有话筒扩音、音调控制 、音量控制、卡拉ok 伴唱等功能。

一、音响放大器的基本组成音响放大器的基本组成框图如图1，各级电压增益分配见图2。

图1 音响放大器的基本组成框图话放级混放级音调级18.5dB9.5dB–2dB29.5dBA V =612倍(56dB)功放级图2 各级电压增益分配1、话音放大器话音放大器的主要作用是将话筒输入的信号不失真的放大，由于话筒的输出信号一般只有5mv ，而输出阻抗达到20k ，所以其输入阻抗应远大于话筒的输出阻抗。

其中放大倍数为A=R2/R1. C1、C2、C3隔直电容，具体设计见图3。

图3 话音放大器2、混合前置放大电路实质就是一个反向加法电路。

利用：202021105oR RV V VR R⨯+⨯=-（其中V1、V2话筒经放大器的电压和录音机的输入电压.V0前置放大级的输出电压)。

音频放大电路实验报告(共9篇)音频功率放大器实验报告一、实验目的1）了解音频功率放大器的电路组成，多级放大器级联的特点与性能；2）学会通过综合运用所学知识，设计符合要求的电路，分析并解决设计过程中遇到的问题，掌握设计的基本过程与分析方法；3）学会使用Multisim、Pspice等软件对电路进行仿真测试，学会Altium Designer使用进行PCB制版，最后焊接做成实物，学会对实际功放的测试调试方法，达到理想的效果。

4）培养设计开发过程中分析处理问题的能力、团队合作的能力。

二、实验要求1）设计要求设计并制作一个音频功率放大电路（电路形式不限），负载为扬声器，阻抗8Ω。

要求直流稳压电源供电，多级电压、功率放大，所设计的电路满足以下基本指标：（1）频带宽度50Hz～20kHz，输出波形基本不失真；（2）电路输出功率大于8W；（3）输入阻抗：≥10kΩ；（4）放大倍数：≥40dB；（5）具有音调控制功能：低音100Hz处有±12dB的调节范围，高音10kHz处有±12dB的调节范围；（6）所设计的电路具有一定的抗干扰能力；（7）具有合适频响宽度、保真度要好、动态特性好。

发挥部分：（1）增加电路输出短路保护功能；（2）尽量提高放大器效率；（3）尽量降低放大器电源电压；（4）采用交流220V，50Hz电源供电。

2）实物要求正确理解有关要求，完成系统设计，具体要求如下：（1）画出电路原理图；（2）确定元器件及元件参数；（3）进行电路模拟仿真；（4）SCH文件生成与打印输出；（5）PCB文件生成与打印输出；（6）PCB版图制作与焊接；（7）电路调试及参数测量。

三、实验内容与原理音频功率放大器是一种应用广泛、实用性强的电子音响设备，它主要应用于对弱音频信号的放大以及音频信号的传输增强和处理。

按其构成可分为前置放大级、音调控制级和功率放大级三部分，如图1所示。

v图1 音频功率放大器的组成框图1）前置放大级音频功率放大器的作用是将声音源输入的信号进行放大，然后输出驱动扬声器。

一、引言随着科技的不断发展，音频设备在人们日常生活中扮演着越来越重要的角色。

音频放大器作为音频设备的核心部件，其性能直接影响着音频播放的质量。

为了更好地理解和掌握音频放大器的设计原理和制作方法，我们进行了音频放大器设计实训。

本报告将对实训过程进行详细阐述，包括实训目的、实验原理、实验器材、实验步骤、实验结果与分析以及实验总结。

二、实训目的1. 理解音频放大器的基本原理和设计方法。

2. 掌握模拟电路的基本知识和技能。

3. 提高动手能力和团队合作精神。

4. 分析和解决音频放大器设计过程中遇到的问题。

三、实验原理音频放大器是一种将输入信号放大到足够大的输出功率，以驱动扬声器或其他负载的电路。

本实训采用甲乙类互补对称功率放大器作为实验电路，其原理如下：1. 输入信号经过输入耦合电容C1，进入差分放大电路，放大后的信号分为正负两部分。

2. 正负两部分信号分别经过推动级电路，推动晶体管Q1和Q2。

3. 经过推动级电路的信号进入功率放大级电路，通过晶体管Q3和Q4放大。
