北京工业大学微机原理实验报告

第1篇一、实验目的1. 理解和掌握微机的基本组成和工作原理；2. 熟悉微机硬件设备和实验仪器的使用方法；3. 提高动手实践能力，培养解决实际问题的能力；4. 深入理解微机原理课程内容，为后续课程学习奠定基础。

二、实验内容1. 微机系统认识实验2. 微机硬件组成实验3. 微机指令系统实验4. 微机寻址方式实验5. 微机程序设计实验6. 微机接口技术实验三、实验仪器与设备1. 微机原理实验箱2. 示波器3. 数字万用表4. 计算机一台5. 实验指导书四、实验步骤与内容1. 微机系统认识实验（1）观察实验箱的结构，了解各个模块的功能；（2）熟悉实验箱的电源、复位、运行等按钮的使用方法；（3）学习微机系统的工作流程，包括加电、复位、启动等过程；（4）观察微机系统启动后的运行状态，了解各个模块的协同工作。

2. 微机硬件组成实验（1）观察实验箱的CPU、内存、I/O接口等硬件模块；（2）学习CPU的内部结构，包括寄存器、控制单元、运算单元等；（3）学习内存的存储原理，了解ROM、RAM等存储器的特点；（4）学习I/O接口的工作原理，了解中断、DMA等传输方式。

3. 微机指令系统实验（1）学习微机指令系统的基本格式，包括操作码、地址码等；（2）掌握微机指令系统的寻址方式，包括立即寻址、直接寻址、间接寻址等；（3）编写简单的汇编语言程序，实现加、减、乘、除等运算；（4）学习微机中断处理过程，了解中断向量表、中断服务程序等概念。

4. 微机寻址方式实验（1）学习微机寻址方式的基本概念，包括直接寻址、间接寻址、寄存器寻址等；（2）编写程序，实现不同寻址方式下的数据访问；（3）观察不同寻址方式对程序执行速度的影响。

5. 微机程序设计实验（1）学习汇编语言程序设计的基本方法，包括数据定义、指令编写、程序结构等；（2）编写简单的程序，实现数据交换、排序等操作；（3）学习微机程序的调试方法，包括单步执行、断点设置等。

6. 微机接口技术实验（1）学习微机接口技术的基本概念，包括并行接口、串行接口等；（2）观察实验箱中的并行接口、串行接口等模块，了解其工作原理；（3）编写程序，实现数据在并行接口、串行接口之间的传输；（4）学习微机中断处理在接口技术中的应用。

微机原理实验报告概述：微机原理是计算机科学与技术专业中的一门重要课程，通过实验学习，可以加深对计算机内部运行原理的理解，提高软硬件的开发和调试能力。

本实验报告将介绍我对微机原理实验的学习和思考。

实验一：二进制转换实验在这个实验中，我首先了解了二进制数的概念以及其和十进制数的转换方法。

通过实际操作，我加深了对计算机内部数据表示方式的理解。

这对于后续学习计算机系统结构和编程语言至关重要。

实验二：逻辑门电路实验逻辑门电路是计算机硬件的基础组成部分，通过实验，我学会了使用逻辑门芯片构建各种逻辑电路，并能够通过真值表分析和验证逻辑电路的正确性。

这对于理解计算机内部的数据处理和控制逻辑有着直接的帮助。

实验三：运算器设计实验在这个实验中，我通过学习和设计算术逻辑单元(ALU)，了解了计算机的算术操作过程，并能够通过运算器实现基本算术运算。

这对于理解计算机内部数据的处理和计算机指令的执行有着重要的意义。

实验四：存储器与外设实验存储器是计算机系统的重要组成部分，通过实验，我深入了解了存储器的类型、组织结构和访问方式，并通过外设与存储器的交互，实践了计算机系统的输入和输出过程。

实验五：微处理器实验微处理器是计算机系统中最核心的部件，通过实验，我学习了微处理器的基本运行原理，能够通过汇编语言编写程序，并通过微处理器执行程序实现特定的功能。

这个实验为我今后学习计算机体系结构和操作系统打下了坚实的基础。

实验总结：通过这几个实验，我深入了解了微机原理课程的实践内容和相关知识。

实验的过程中，我不仅学会了使用仪器设备和工具，还培养了自己的动手能力和团队合作精神。

通过不断的实践，我对计算机内部结构和运行原理有了更深刻的理解，也提高了我的问题解决能力和创新思维。

未来展望：微机原理实验的学习只是计算机科学与技术专业中的一小部分。

我希望在今后的学习过程中能加深对计算机体系结构、操作系统、编程语言等方面的学习，并不断深入钻研，成为一名优秀的计算机科学与技术专业人才。

实验3. 循环程序设计一、实验目的⒈掌握移位指令的使用方法。

⒉学会循环结构程序的编程方法。

⒊利用DEBUG调试程序查看循环程序循环过程中CS和IP的变化情况。

二、实验要求⒈编写程序并上机调试，记录运行结果。

⒉用DEBUG调试程序调试所编程序，查看并记录每条指令内存单元地址及执行结果（包括F标志寄存各位值。

）⒊注意观察并记录每条指令执行后CS和IP寄存器值变化情况，以加深对循环程序的概念的理解。

三、实验内容⒉编写统计15个学生数学学习成绩程序。

要求：分别统计出低于60分，60-69分，70-79分，80-89分，90-100分的人数，并存放到S5，S6，S7，S8，S9，S10对应内存单元中。

源程序代码;DATA SEGMENTDATA1 DB 55,60,65,88,67,70,75,80,77,85,90,66,95,53,100DATA2 DB 5 DUP(?)DATA ENDS;CODE SEGMENTASSUME CS:CODE,DS:DATASTART:MOV AX,DATAMOV DS,AXMOV CX,15LEA SI,DATA1LEA DI,DATA2AGAIN:MOV AL,[SI]CMP AL,90JB NEXT1INC BYTE PTR[DI]JMP NEXT0NEXT1:CMP AL,80JB NEXT2INC BYTE PTR[DI+1]JMP NEXT0NEXT2:CMP AL,70JB NEXT3INC BYTE PTR[DI+2]JMP NEXT0NEXT3:CMP AL,60JB NEXT4INC BYTE PTR[DI+3]JMP NEXT0NEXT4:INC BYTE PTR[DI+4]NEXT0:INC SILOOP AGAINMOV AH,4CHINT 21HCODE ENDSEND START程序运行结果截图：四、实验总结本次实验掌握移位指令的使用方法。

实验一汇编语言的编译、链接和调试一、实验目的1、学会使用masm对汇编源程序进行编译、链接、调试、运行。

2、掌握汇编语言的程序格式。

3、巩固所学的汇编语言指令。

二、实验环境１、硬件：PC 微机２、软件：宏汇编MASM 软件三、实验原理1、汇编语言程序的上机与处理过程2、汇编语言的程序格式（1）汇编程序一般由若干段组成，每个段都有一个名字，以SEGMENT作为段的开始，以ENDS作为段的结束，这两者前要冠以相同的名字作为段名。

（2）代码段和堆栈段必不可少，数据段和附加段可根据需要设置。

堆栈段的SEGMENT之后有关键字STACK。

代码段中有伪指令ASSUME告诉汇编程序，在各种指令执行时所要访问的各段寄存器将分别对应哪一段。

（3）源程序的每一段是由若干行汇编语句组成，每一行只有一条语句，且不能超过128个字符，但一条语句允许有后续行，最后均以回车结束。

（4）整个源程序必须以END语句结束，它通知汇编程序停止汇编。

四、实验内容进入DOS环境中相应的目录下。

如汇编软件的文件来为：D:\MASM，则对应的操作为（1）选择windows的“开始”→“程序”→“附件”→“命令提示符”（2）在DOS命令提示符下输入如下命令（其中带下划线部分为输入内容）。

C:\Documents and Settings\new>D:D:\>CD MASMD:\MASM>EDIT TEXT.ASM进入编辑程序，在其环境下输入编好的源程序，然后在盘上生成一个扩展名为.asm的文件。

程序示例DATA SEGMENTDA1 DB 10H,20H,30H,40HDA2 DB 0F0H,0B0H,0A0H,90HDA3 DB 00H,00H,00H,00HDATA ENDSSTACK1 SEGMENT PARA STACKDB 10 DUP(?)STACK1 ENDSCODE SEGMENTASSUME CS:CODE,DS:DATA,SS:STACK1START: MOV AX,DATAMOV DS,AXMOV AL,[DA1]ADD AL,[DA2]MOV [DA3],ALMOV AL,[DA1+1]ADC AL,[DA2+1]MOV [DA3+1],ALMOV AL,[DA1+2]ADC AL,[DA2+2]MOV [DA3+2],ALMOV AL,[DA1+3]ADC AL,[DA2+3]MOV [DA3+3],ALCODE ENDSEND START3. 用宏汇编程序MASM，将扩展名为.ASM的源程序汇编成目标程序，即生成盘上扩展名为.OBJ的文件。

一、实验目的1. 理解微机的基本组成和各部件的功能；2. 掌握微机的工作原理和指令系统；3. 熟悉汇编语言程序设计的基本方法；4. 提高动手能力和实际操作技能。

二、实验内容1. 微机系统组成实验（1）实验目的：了解微机的基本组成和各部件的功能。

（2）实验内容：观察并记录微机系统的各个部件，如CPU、内存、硬盘、主板等，并了解它们的功能。

（3）实验步骤：①观察微机系统各个部件的连接情况；②了解各个部件的功能和作用；③分析微机系统的整体结构。

2. 微机工作原理实验（1）实验目的：掌握微机的工作原理。

（2）实验内容：观察并记录微机工作过程中的各个阶段，如指令的取指、译码、执行等。

（3）实验步骤：①观察微机工作过程中的各个阶段；②了解各个阶段的功能和作用；③分析微机工作原理。

3. 指令系统实验（1）实验目的：熟悉汇编语言指令系统。

（2）实验内容：学习汇编语言的基本指令，如数据传送指令、算术运算指令、逻辑运算指令等。

（3）实验步骤：①学习汇编语言的基本指令；②编写简单的汇编语言程序，实现数据传送、算术运算、逻辑运算等功能；③调试程序，观察程序运行结果。

4. 汇编语言程序设计实验（1）实验目的：提高汇编语言程序设计能力。

（2）实验内容：编写一个汇编语言程序，实现以下功能：①计算两个数的和；②判断一个数是否为偶数；③输出程序运行结果。

（3）实验步骤：①编写汇编语言程序，实现上述功能；②调试程序，观察程序运行结果；③分析程序运行过程，确保程序正确性。

三、实验结果与分析1. 微机系统组成实验：通过观察和记录微机系统的各个部件，了解了微机的基本组成和各部件的功能。

2. 微机工作原理实验：通过观察微机工作过程中的各个阶段，掌握了微机的工作原理。

3. 指令系统实验：通过学习汇编语言的基本指令，熟悉了汇编语言指令系统。

4. 汇编语言程序设计实验：通过编写汇编语言程序，提高了汇编语言程序设计能力。

四、实验心得通过本次微机原理实验，我对微机的基本组成、工作原理和指令系统有了更深入的了解。

微型计算机原理与接口技术软件实验报告（一）班级:学号:姓名:2012.11一、实验题目1、学习并掌握IDE86集成开发环境的使用；2、参考书例4-8,以单步形式观察程序的执行过程；3、修改该程序，求出10个数中的最大值和最小值。

以单步形式观察如何求出最大值、最小值。

二、实验目的1、熟悉IDE86集成开发环境的使用。

2、通过编程、上机调试，进一步理解汇编语言的设计思路与执行过程。

3、锻炼动手编程，独立思考的能力。

三、实验内容3.1题目2设计思路及流程图3.1.1设计思路为实现求和的功能，首先将十个数存入内存中，设定AX为计算结果存储单元，CX为计数器，随后建立循环，将每个数依次加到AX上，直至CX=O,最后将AX中存储的结果移动到SUM存储单元中，结束程序。

3.1.2程序流程图题目2的程序流程图如图1所示:图1题目2的程序流程图3.2题目3设计思路及流程图3.2.1设计思路为实现求取最大值最小值的功能，首先将十个数存入内存中，设定CX为计数器，将第一个数分别存入到MAX与M1N储存单元中，随后建立循环，将每个数依次与MAX(MIN)相比较，如果有大于(小于)MAX(MIN)中的，移入相应存储单元，直至CX=0。

最后将MAX和MIN中存储的数据打印在屏幕上，返回DoS系统，结束程序。

3.2.2程序流程图题目3的程序流程图如图2所示:图2题目3的程序流程图4.1题目2源程序DATA SEGMENT ；定义数据段TAB1E DB12H,23H,34h,45h,56h ;10个加数DB67H,78H z89H z9AH z0FDHSUM DW?DATA ENDSCODE SEGMENT ;定义代码段ASSUMECS:CoDE,DS:DATA,ES:DATASTART: MOVAX z DATAMOVDS,AX ；初始化DSMOVES,AX ；初始化ES1EASUAB1E ；SI指向TAB1EMOVCX,10 ；循环计数器XORAX z AX ；AX为中间结果NEXT: ADDA1z[SI] ；把一个数加到A1中ADCAH z O ；若有进位，则加到AH中INCSI ；指向下一个数1OOPNEXT ；若未加完，继续循环MOVSUM Z AX ;若结束，存结果于SUMH1T ；结束CODE ENDS ；代码段结束END START ；汇编结束DATA SEGMENT ；定义数据段TAB1E DB12H,23H,34h,45h,56h；十个待比较数DB67H,78H,89H,9AH,0FDHMAX DB?MIN DB?A DB,MaxOS ；屏幕提示字符串B DBoDH,0AH「Min:，SDATA ENDSCODE SEGMENT；定义代码段ASSUMECS:CoDE,DS:DATA,ES:DATASTART: MOVAX z DATAMOVDS,A× ；初始化DSMOVES,AX ；初始化ES1EASIJAB1E ；SI指向TAB1EMOVCX z IO ；循环计数器XORAX z AX ；清空AXC1D ；清方向标志DF1ODSB ；A1存入一个8位数MOVMAX z A1 ；将该数送MAXMOVMIN Z A1 ；将该数送MINDECCX ；计数器减一NEXT: 1ODSB ；取下一个数CMPA1Z MAX ；与MAX比较JA1ARGERCMPA1Z MIN JBSMA11ERJMPGOON1ARGER:M0VMAX,A1JMPGOONSM A11ER:MOVMIN z A1GO ON:1OOPNEXT1EADX,AMOVAH z09HINT21HMOVA1z MAXCA11DISP1AY1EADX,BMOVAH z09HINT21HMOVA1z MINCA11DISP1AYMOVAH z4CHINT21H DISP1AYPROCPUSHBXPUSHCX ；若大于转1ARGER;否则与MIN比较；若小于转SMA11ER ;否则转GOON;A1的值存入MAX;转到GOON;A1的值存入MIN;CX-1,若CXWO转NEXT ；获取A的首地址；调用字符串显示功能;MAX值存入A1;调用显示子程序；获取B的首地址；调用字符串显示功能;MIN值存入A1;调用显示子程序；调用返回DoS功能；十六进制显示子程序；保持BX内容；保持CX内容MOVBH z A1MOV CH,2 ；设置循环计数器ROT: MOV C1,4 ；移位次数RO1 BX z C1MOV A1B1AND A1z OFH ；清空A1高四位ADD A1,30H ;0-9转换ASCII码CMP A1z3AHJ1 PRITADD A1,7H ；A-F转换ASCII码PRIT: MOV D1,A1MOV AH,2 ；调用字符显不功能INT 21HDEC CH ;计数器-1JNZ ROT ;CHW0,继续循环POPCX 丁恢复CX内容POPBX 丁恢复BX内容RET ；返回D ISP1AYENDPCODEENDS ;代码段结束END START ；结束五、实验运行结果5.1题目2运行结果前五个数运算结束后寄存器状态:图3 其中ax 值为图4前五个数计算后AX 的值故此时前五个数之和为0104Ho 前八个数运算结束后寄存器状态:×0000图6前八个数计算后AX 的值故此时前八个数之和为026CH o 全部运算结束后，ax 的值为：图7计算结束后AX 的值故十个数的和为0403H 。

北京工业大学微机原理实验报告2微机原理实验报告—实验二熟悉汇编程序建立及其调试方法姓名：学号：一、实验目的1、熟悉汇编语言源程序的框架结构，学会编制汇程序。

2、熟悉汇编语言上机操作的过程，学会汇编程序调试方法。

二、实验内容1、学习编写汇编语言源程序的方法，了解数据存放格式。

2、阅读给出的程序，找出程序中的错误。

3、通过调试给出的汇编语言源程序，了解并掌握汇编语言程序的建立、汇编、链接、调试、修改和运行等全过程。

三、实验预习1、阅读实验指导第一章的内容，了解汇编语言程序建立、汇编、链接、调试的全过程。

2、下面的汇编语言源程序有错误的，试给程序加注释。

通过调试手段找出程序中的错误并修改之。

写出程序的功能，画出程序流程图。

（1）程序修改前：STACKSG：SEGMENT PARA STACK ‘STACK’ ；不能有冒号DB 256 DUP(?)STACKSG ENDSDATASG: SEGMENT PARA ‘DATA’；不能有冒号BLOCK DW 0,-5,8,256,-128,96,100,3,45,6,512DW 23,56,420,75,0,-1024,-67,39,-2000COUNT EQU 20MAX DW ?DATASG ENDSCODESG: SEGMENT ；不能有冒号ASSUME SS:STACKSG , CS:CODESGASSUME DS:DATASGORG 100HBEGIN MOV DS, DATASG ；BEGIN: 应改为MOV AX , DATASG MOV DS, AX LEA SI ,BLOCKMOV CX, COUNTDEC CXMOV AX , [SI]CHKMAX ADD SI,2 ；应加冒号CHKMAX: CMP [SI] , AXJLE NEXTMOV AX , [SI]DEC CX ；删除NEXT: LOOP CHKMAXMOV MAX ,AXMOV AH, 4CHINT 21HCODESG ENDSEND BEGIN（2）程序修改后：STACKSG SEGMENT PARA STACK ‘STACK’DB 256 DUP(?)STACKSG ENDSDATASG SEGMENT PARA ‘DATA’BLOCK DW 0,-5,8,256,-128,96,100,3,45,6,512DW 23,56,420,75,0,-1024,-67,39,-2000COUNT EQU 20MAX DW ?DATASG ENDSCODESG SEGMENTASSUME SS:STACKSG , CS:CODESGASSUME DS:DATASGORG 100HBEGIN MOV AX , DATASGMOV DS, AXLEA SI ,BLOCKMOV CX, COUNTDEC CXMOV AX , [SI]CHKMAX：ADD SI,2CMP [SI] , AXJLE NEXTMOV AX , [SI]NEXT: LOOP CHKMAXMOV MAX ,AXMOV AH, 4CHINT 21HCODESG ENDSEND BEGIN（3）程序注释：STACKSG SEGMENT PARA STACK 'STACK'DB 256 DUP(?)STACKSG ENDS ；定义堆栈段DATASG SEGMENT PARA 'DATA' ；数据段定义BLOCK DW 0,-5,8,256,-128,96,100,3,45,6,512DW 23,56,420,75,0,-1024,-67,39,-2000 ；定义变量BLOCK包含20个字COUNT EQU 20 ；COUNT=20MAX DW ? ；定义字变量MAX并不赋值DATASG ENDSCODESG SEGMENT ；代码段定义ASSUME SS:STACKSG , CS:CODESG ；说明STACKSG是堆栈段ASSUME DS:DATASG ；CODESG是代码段，DATASG是数据段ORG 100HBEGIN: MOV AX, DATASGMOV DS, AX ；DS指向DATASGLEA SI ,BLOCK ；取BLOCK的有效地址给SIMOV CX, COUNT ；CX=20DEC CX ；CX=CX-1MOV AX , [SI] ；将DS:[SI]里的值送到AX CHKMAX : ADD SI, 2 ；SI=SI+2CMP [SI] , AX ；比较DS:[SI]与AX值的大小JLE NEXT ；如果DS:[SI]的值小于AX里的值，则跳转到NEXT MOV AX , [SI] ；将DS:[SI]的值送到AXNEXT: LOOP CHKMAX ；循环CHKMAXMOV MAX ,AX ；将AX的值送到变量MAXMOV AH, 4CH ；结束INT 21HCODESG ENDSEND BEGIN（4）程序的流程图：Y NNY（5）程序的功能：找出20个数中的最大值并保存。

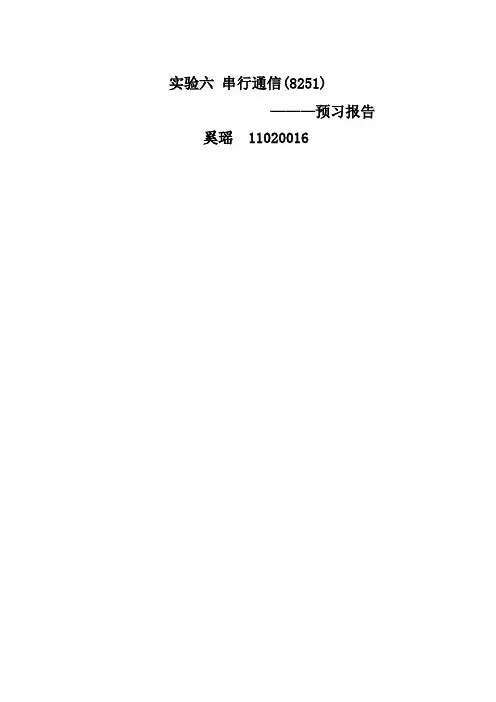

实验六串行通信(8251)———预习报告奚瑶 11020016一、实验目的：二、实验内容：三、实验设备：四、实验原理：五．程序代码：DATA SEGMENTIOPORT EQU 5400H-280HIO8253A EQU IOPORT+280HIO8253B EQU IOPORT+283HIO8251A EQU IOPORT+2B8HIO8251B EQU IOPORT+2B9HAP1 DB 'YOU CAN PLAY A KEY ON THE KEYBORD!',0DH,0AH,24H AP2 DD AP1DATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATASTART: MOV AX,DATAMOV DS,AXMOV DX,IO8253B ;设置8253计数器0工作方式MOV AL,16HOUT DX,ALMOV DX,IO8253AMOV AL,52 ;给8253计数器0送初值OUT DX,ALMOV DX,IO8251B ;初始化8251XOR AL,ALMOV CX,03 ;向8251控制端口送3个0DELAY: CALL OUTLOOP DELAYMOV AL,40H ;向8251控制端口送40h,使其复位CALL OUTMOV AL,4EH ;设置为1个停止位,8个数据位,波特率因子为16 CALL OUTMOV AL,27H ;向8251送控制字允许其发送和接收CALL OUTLDS DX,AP2 ;显示提示信息MOV AH,09INT 21HWAIT: MOV DX,IO8251BIN AL,DXTEST AL,01 ;发送是否准备好JZ WAITMOV AH,01 ;是,从键盘上读一字符INT 21HCMP AL,27 ;若为esc,结束JZ EXITMOV DX,IO8251AINC ALOUT DX,AL ;发送MOV CX,0f00HKD1: LOOP KD1 ;延时NEXT:MOV DX,IO8251BIN AL,DXTEST AL,02 ;检查接收是否准备好JZ NEXT ;没有,等待MOV DX,IO8251AIN AL,DX ;准备好,接收MOV DL,ALMOV AH,02 ;将接收到的字符显示在屏幕上INT 21HJMP WAITEXIT: MOV AH,4CH ;退出INT 21HOUT PROC NEAR ;向外发送一字节的子程序OUT DX,ALPUSH CXMOV CX,0f00HKD2: LOOP KD2 ;延时POP CXRETOUT ENDPCODE ENDSEND START实现单通：本组试验箱8251芯片19管脚接入相邻组试验箱8251芯片3管脚，并且两组试验箱要共地线修改程序如下：1、发送组程序（要删除接收程序）DATA SEGMENTIOPORT EQU 5400H-280HIO8253A EQU IOPORT+280HIO8253B EQU IOPORT+283HIO8251A EQU IOPORT+2B8HIO8251B EQU IOPORT+2B9HAP1 DB 'YOU CAN PLAY A KEY ON THE KEYBORD!',0DH,0AH,24HAP2 DD AP1DATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATASTART: MOV AX,DATAMOV DS,AXMOV DX,IO8253B ;设置8253计数器0工作方式MOV AL,16HOUT DX,ALMOV DX,IO8253AMOV AL,52 ;给8253计数器0送初值OUT DX,ALMOV DX,IO8251B ;初始化8251XOR AL,ALMOV CX,03 ;向8251控制端口送3个0DELAY: CALL OUTLOOP DELAYMOV AL,40H ;向8251控制端口送40h,使其复位CALL OUTMOV AL,4EH ;设置为1个停止位,8个数据位,波特率因子为16 CALL OUTMOV AL,27H ;向8251送控制字允许其发送和接收CALL OUTLDS DX,AP2 ;显示提示信息MOV AH,09INT 21HWAIT: MOV DX,IO8251BIN AL,DXTEST AL,01 ;发送是否准备好JZ WAITMOV AH,01 ;是,从键盘上读一字符INT 21HCMP AL,27 ;若为esc,结束JZ EXITMOV DX,IO8251AOUT DX,AL ;发送MOV CX,0f00HKD1: LOOP KD1 ;延时JMP WAITEXIT: MOV AH,4CH ;退出INT 21HOUT PROC NEAR ;向外发送一字节的子程序OUT DX,ALPUSH CXMOV CX,0f00HKD2: LOOP KD2 ;延时POP CXRETOUT ENDPCODE ENDSEND START2、接收组程序（要删除发出程序）DATA SEGMENTIOPORT EQU 5400H-280HIO8253A EQU IOPORT+280HIO8253B EQU IOPORT+283HIO8251A EQU IOPORT+2B8HIO8251B EQU IOPORT+2B9HAP1 DB 'YOU CAN PLAY A KEY ON THE KEYBORD!',0DH,0AH,24H AP2 DD AP1DATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATASTART: MOV AX,DATAMOV DS,AXMOV DX,IO8253B ;设置8253计数器0工作方式MOV AL,16HOUT DX,ALMOV DX,IO8253AMOV AL,52 ;给8253计数器0送初值OUT DX,ALMOV DX,IO8251B ;初始化8251XOR AL,ALMOV CX,03 ;向8251控制端口送3个0DELAY: CALL OUTLOOP DELAYMOV AL,40H ;向8251控制端口送40h,使其复位CALL OUTMOV AL,4EH ;设置为1个停止位,8个数据位,波特率因子为16 CALL OUTMOV AL,27H ;向8251送控制字允许其发送和接收CALL OUTLDS DX,AP2 ;显示提示信息MOV AH,09INT 21HKD1: LOOP KD1 ;延时NEXT:MOV DX,IO8251BIN AL,DXTEST AL,02 ;检查接收是否准备好JZ NEXT ;没有,等待MOV DX,IO8251AIN AL,DX ;准备好,接收MOV DL,ALMOV AH,02 ;将接收到的字符显示在屏幕上INT 21HJMP WAITEXIT: MOV AH,4CH ;退出INT 21HOUT PROC NEAR ;向外发送一字节的子程序OUT DX,ALPUSH CXMOV CX,0f00HKD2: LOOP KD2 ;延时POP CXRETOUT ENDPCODE ENDSEND START六、实验结果：将程序进行汇编，连接，运行后，从键盘输入字母或者数字，屏幕上显示这个字母或数字和这个数字的ASCⅡ加一后的字母或数字。

微机原理实验报告一、实验目的本次微机原理实验的主要目的是通过实际操作和观察，深入理解微机系统的工作原理和组成结构，掌握微机系统的编程和调试方法，提高我们对微机原理的实际应用能力。

二、实验设备1、计算机一台2、微机原理实验箱一套三、实验内容1、 8255 并行接口实验了解 8255 芯片的工作原理和编程方法。

通过编程实现 8255 芯片的 A 口、B 口、C 口的输入输出控制。

2、 8253 定时/计数器实验掌握 8253 芯片的工作方式和编程要点。

利用 8253 芯片实现定时和计数功能。

3、 8259 中断控制器实验学习 8259 芯片的中断管理机制。

编写中断服务程序，实现中断响应和处理。

四、实验原理1、 8255 并行接口8255 是一种可编程的并行接口芯片，具有 A、B、C 三个 8 位端口。

通过对控制字的编程，可以设置各个端口的工作方式为输入或输出。

2、 8253 定时/计数器8253 包含三个独立的 16 位计数器，每个计数器可以工作在不同的方式下，如方式 0 到方式 5。

通过对计数器的初值设置和控制字编程，可以实现定时和计数功能。

3、 8259 中断控制器8259 用于管理外部中断请求，可实现中断优先级的判断和中断嵌套。

通过对 8259 的初始化编程，可以设置中断触发方式、中断向量等。

五、实验步骤1、 8255 并行接口实验连接实验电路，将 8255 芯片与实验箱上的相关引脚连接好。

编写程序，设置 8255 的控制字，使 A 口为输出，B 口为输入。

向 A 口输出数据，从 B 口读取数据，并观察实验结果。

2、 8253 定时/计数器实验连接实验电路，将 8253 芯片与实验箱上的相关引脚连接好。

编写程序，设置 8253 计数器 0 的工作方式为方式 2，初值为 1000。

启动计数器，观察输出引脚的波形变化。

3、 8259 中断控制器实验连接实验电路，将 8259 芯片与实验箱上的相关引脚连接好。

微机原理的实验报告一、实验目的本实验旨在深入理解微机原理的相关知识，并通过实践操作，掌握微机原理的实验方法与技巧。

二、实验内容1. 搭建微机实验系统：根据实验所需，搭建适当的微机实验系统，包括各种硬件设备的连接与设置。

2. 硬件接口的实验：通过连接不同的硬件接口，进行实验操作，学习硬件接口的使用方法和原理。

3. 程序设计与调试实验：使用相应的汇编语言或高级语言，编写程序并进行调试，观察程序的执行结果。

4. 中断实验：通过调用不同的中断服务例程，进行实验操作，学习中断的使用原理和应用场景。

三、实验步骤与结果1. 实验步骤：(1) 搭建微机实验系统：按照实验指导书的要求，连接各种硬件设备，确保能够正常工作。

(2) 硬件接口的实验：选择一个硬件接口，例如并行口，通过编写相应的程序，实现读取和输出数据的功能。

观察实验现象并记录。

(3) 程序设计与调试实验：根据实验要求，选择适当的编程语言，编写相应的程序，并进行调试。

观察程序的执行结果，并记录相关数据。

(4) 中断实验：选择一个中断服务例程，例如键盘中断，通过编写相应的程序，实现对键盘输入的响应。

观察实验现象并记录相关数据。

2. 实验结果：(1) 硬件接口的实验结果：通过编写程序并连接硬件接口，成功读取和输出数据，实现了相应的功能。

(2) 程序设计与调试实验结果：编写的程序能够正确执行，并得到了预期的结果。

(3) 中断实验结果：编写的程序能够响应相应的中断信号，并实现了对键盘输入的处理。

四、实验分析与讨论1. 实验分析：通过本次实验，我们深入了解了微机原理的相关知识，并通过实践操作，掌握了微机原理的实验方法和技巧。

2. 实验讨论：在实验过程中，我们遇到了一些困难和问题，例如硬件接口的连接和调试，程序的编写和调试等。

但通过彼此的合作与讨论，我们最终解决了这些问题，并成功完成了实验。

五、实验总结通过本次实验，我们对微机原理有了更深入的理解，并通过实践操作，掌握了微机原理的实验方法和技巧。

软件实验报告软件实验一一、实验目的1.熟悉软件实验的基本步骤和汇编程序的调试方法；2.了解内存块的移动方法；3.了解将十六进制数转换成ASCII值的方法。

二、实验原理用MOV和MOVX指令可以进行数据的赋值和移动，用循环可以完成大量数据的复制。

三、实验内容及步骤1、软件设置为模拟调试状态，在所建的Project文件中添加例程1的源程序进行编译，编译无误后，可以选择单步或跟踪执行方式或全速运行程序。

打开CPU窗口，观察CPU窗口各寄存器的变化。

打开View菜单中的Memory Window，可以观察内部RAM、外部RAM的数据和程序存储器中的程序。

在Address窗口输入X:8000H后回车，观察8000H-800FF起始的256个字节单元的内容。

2、新建一个Project文件，添加例程2的源程序进行编译，编译无误后，可以选择单步或跟踪执行方式或全速运行程序。

打开View菜单中的Memory Window，在Address 窗口的Memory#1输入X:3000H后回车，点击运行按钮后, 在Memory#2输入X:4000H后回车，观察外部RAM3000H和4000H中的内容。

3、添加将片内30H-3FH单元的内容复制片外片外1030H～103FH中的源程序，编译运行，观察比较30-3FH单元中的内容和片外1030H-103FH中的内容。

4、添加将30H、31H单元中的十六进制数，转换成ASCII码，存放到40H开始的4个单元中的源程序，编译运行，观察结果。

5、添加求内部RAM 30H—37H单元中8个无符号数的算术和的源程序，8个无符号数设定为25H，36H，4AH，65H，7FH，82H，9BH，1DH，观察39H，38H中的数字是否分别为02H，C3H。

四、实验结果1.步骤1的结果为8000H-80FFH的内容都为1.2.步骤2的结果为3000H起始的256个字节存储块与4000H起始的256个字节存储块各单元内数据对应相同。

微机原理实验报告——实验九交通灯控制实验姓名：学号：一、实验要求用8255、8253芯片模拟实现交通灯控制，要求亮灯时间用8253控制二、延时置数设计提供的时钟频率为1MHz，而8253最大工作频率为2MHz，所以无需分频。

延时5秒对应的计数初值为N=5秒/1MHz=5000000，因为8253有3个16位计数器，每个计数器最大计数初值为：65535<5000000，所以将两个计数器串联使用。

计数器0计数初值为1000，计数器1计数初值为5000。

三、实验内容1.实验电路原理图2.实际电路图2.实验流程图3.实验代码IOPORT EQU 5400H-280H ;定义CPU输出地址CODE SEGMENTASSUME CS:CODESTART: MOV AL, 00100101B ;设置8253用计数器0，只读高字节，方式2（自动重复），10进制MOV DX, IOPORT+293HOUT DX, ALMOV AL, 10H ；给计数器0置数1000（0001 0000 0000 0000）MOV DX, IOPORT+290HOUT DX, ALMOV AL, 10010000B ;初始化8255，1--控制字，A口方式0输入，C口输出，B口输出MOV DX, IOPORT+28BHOUT DX, ALINOUT: MOV AL, 00100100B ;南北路口绿灯亮，东西路口红灯亮MOV DX, IOPORT+28AH ;C口0方式输出，所以可以直接控制PC0~PC7的输出电平OUT DX, ALMOV AL, 01100001B ;设置8253通道1，只读高字节，方式0（不自动重复），10进制MOV DX, IOPORT+293HOUT DX, ALMOV AL, 50H ;置数5000，与计数器0串联即：延时5秒MOV DX, IOPORT+291HOUT DX, ALLOP1: MOV DX, IOPORT+288H ；A口查询，判断延时是否结束IN AL, DXCMP AL, 0JE LOP1 ；延时结束，顺序执行，否则继续查询MOV AL, 01000100B ;南北路口黄灯亮，东西路口红灯亮MOV DX, IOPORT+28AH ；C口0方式输出，所以可以直接控制PC0~PC7的输出电平OUT DX, ALMOV AL, 01100001B ;设置8253通道MOV DX, IOPORT+293HOUT DX, ALMOV AL, 30H ;延时3秒（1000*3000），原理与延时5秒一致MOV DX, IOPORT+291HOUT DX, ALLOP2: MOV DX, IOPORT+288H ；A口查询，判断延时是否结束IN AL, DXCMP AL, 0JE LOP2 ；延时结束，顺序执行，否则继续查询MOV AL, 10000001B ;南北路口红灯亮，东西路口绿灯亮MOV DX, IOPORT+28AH ；C口0方式输出，所以可以直接控制PC0~PC7的输出电平OUT DX, ALMOV AL, 01100001B ;设置8253通道1MOV DX, IOPORT+293HOUT DX, ALMOV AL, 50H ;延时5秒MOV DX, IOPORT+291HOUT DX, ALLOP3: MOV DX, IOPORT+288HIN AL, DXCMP AL, 0JE LOP3MOV AL, 10000010B ;南北路口红灯亮，东西路口黄灯亮MOV DX, IOPORT+28AHOUT DX, ALMOV AL, 01100001B ;设置8253通道1MOV DX, IOPORT+293HOUT DX, ALMOV AL, 30H ;延时3秒MOV DX, IOPORT+291HOUT DX, ALLOP4: MOV DX, IOPORT+288HIN AL, DXCMP AL, 0JE LOP4MOV AH, 0BH ；检查键盘状态（不等待），AL=FFH 表示有键入，AL=00H表示无键入INT 21HCMP AL,0FFH ；有键入，程序退出JNZ INOUTMOV AH, 4CHINT 21HCODE ENDSEND START四、实验中遇到的问题地址书上要求定义的范围是从280H开始的，而我们在编写程序的时候是从288H开始使用的，再连线的时候，忘记了这一点，而致使结果一直出不来，后来再检查连线的时候发现了这个问题，即使进行了改正，出现了预计效果，试验成功。

微机原理实验报告一、实验目的本实验旨在通过实际操控和操作微型计算机，深入了解微机系统的组成和工作原理，加深对计算机硬件结构以及基本操作的理解，培养实际动手能力。

二、实验内容1.熟悉微机系统组成部分：主机、显示器、键盘等。

2.掌握微机系统的基本操作：开机、关机、复位、重启等。

3.了解微机系统的工作原理：运行机制、输入输出等。

4.实践运用微机系统进行一些简单的应用操作。

三、实验步骤1.开机操作：按下主机电源按钮，等待主机启动。

2.系统自检：主机启动后会进行自检操作，检查硬件是否正常。

如果发现问题，主机会发出蜂鸣声。

3.输入输出设备准备：连接好显示器和键盘，并检查是否正常连接。

4.系统登录：按照屏幕上的提示，输入用户名和密码进行系统登录。

5.系统操作：根据实验要求，进行相应的系统操作。

6.关机操作：在操作完成后，选择关机选项进行关机。

四、实验结果与分析通过本次实验，我掌握了微机系统的基本操作，并对其工作原理有了更深入的了解。

通过实际操作，我可以熟练地开机、关机、复位等操作，并可以进行一些简单的应用操作。

同时，我也了解到了微机系统由主机、显示器、键盘等多个组成部分组成，不同组成部分的协作工作实现了系统的正常运行。

五、实验心得通过本次实验，我对微机系统的组成和工作原理有了更深入的了解。

这对我后续学习计算机原理和操作系统提供了基础。

在实验过程中，我也发现了一些问题，比如操作系统选择界面的选择问题，我没有选择正确的操作系统，导致后续实验操作遇到一些困难。

这些问题提醒我在实际操作中需要格外注意，仔细阅读提示并选择正确的操作选项。

总结来说，本次实验对我深入理解微机系统的组成和工作原理提供了良好的机会。

通过实际操控和操作微型计算机，我对计算机硬件结构以及基本操作有了更直观的认识，掌握了一些基本操作技能。

在未来的学习和应用中，我将更加注重细节，提高自己的操作技能，并不断深入学习和了解更多关于微机系统的知识。

微型计算机原理与接口技术实验报告一、实验内容实验4 循环结构、子程序结构的设计实验题目编程实现对1～50 累加求和；编写统计X 数据（AL）中的“1”的个数子程序, 并编写主程序调用;编程实现代码转换程序, 实现十进制到十六进制的转换, 并显示输出。

二、内容提要掌握循环程序的设计, 观察循环计数器的变化；掌握子程序的设三、计, 观察IP、SP 的变化。

四、实验的源代码（.asm文件内容）第一部分: 编程实现对1～50 累加求和程序如下:DATAS SEGMENTSUM DW?DATAS ENDSCODE SEGMENTASSUME CS:CODE,DS:DATASSTART:MOV AX,DATASMOV DS,AXMOV AX,0MOV CX,50AGAIN:ADD AX,CXDEC CXJNZ AGAINMOV SUM,AXMOV AH,4CHINT 21HCODE ENDSEND START第二部分: 编写统计X 数据（AL）中的“1”的个数子程序, 并编写主程序调用程序如下:DATAS SEGMENTX DB 31HRESULT DW?DATAS ENDSCODES SEGMENTASSUME CS:CODES,DS:DATASMAIN PROC FARSTART:PUSH DSMOV AX,0PUSH AXMOV AX,DATASMOV DS,AXCALL FAR PTR COUNTRETMAIN ENDPCOUNT PROC FARMOV CX,0MOV AL,XAGAIN:AND AL,ALJZ EXITSHL AL,1JNC NEXTINC CXNEXT:JMP AGAINEXIT:MOV RESULT,CXRETCOUNT ENDPCODES ENDSEND START第三部分: 编程实现代码转换程序, 实现十进制到十六进制的转换, 并显示输出程序如下:DECTOHEX SEGMENTASSUME CS:DECTOHEXMAIN PROC FARREPEAT1: CALL KEYDTOBCALL CRLFCALL BTOHSCRCALL CRLFJMP REPEAT1MAIN ENDPKEYDTOB PROC NEARMOV BX,0KEYIN:MOV AH,1SUB AL,30H JL EXITCMP AL,9JG EXITCBWXCHG AX,BXMOV CX,10MUL CXXCHG AX,BXADD BX,AXJMP KEYIN EXIT: RET KEYDTOB ENDPBTOHSCR PROC NEARMOV CH,4 ROTATE: MOV CL,4 ROL BX,CLMOV AL,BLAND AL,0FHADD AL,30HCMP AL,3AH JL PRINTADD AL,07H PRINT:MOV DL,ALMOV AH,2INT 21HDEC CHJNZ ROTATE RET BTOHSCR ENDPCRLF PROC NEARMOV DL,0DHMOV AH,2INT 21HMOV DL,0AHMOV AH,2INT 21HRETCRLF ENDPDECTOHEX ENDS五、实验的（显示）结果第一部分和第二部分显示均为: Press any key to continue 第三部分可以从键盘输入一个数字, 以非数字键结束即可, 屏幕上就会以十六进制显示出来, 可以重复输入, 重复显示, 每个数据占一行。

实验题目8253定时/计数器实验 一、 实验目的与要求： 1. 学会8253芯片和微机接口原理和方法。

2. 掌握8253定时器/计数器的工作方式和编程原理。

二、 实验内容： 1、实验原理 本实验原理图如图 1所示，8253A 的A0、A1接系统地址总线 A0、A1，故8253A 本实验通道2 有四个端口地址，如端口地址表 1所示。

8253A 的片选地址为 48H~ 4FH 。

因此， 仪中的8253A 四个端口地址为 48H 、49H 、4AH 、4BH ，分别对应通道 0、通道1、 和控制字。

采用8253A 通道0，工作在方式3(方波发生器方式)，输入时钟CLK0为 输出OUTO 要求为1KHZ 的方波，并要求用接在 GATE0引脚上的导线是接地("0" 甩空("1"电平)来观察GATE 对计数器的控制作用，用示波器观察输出波形。

2、实验线路连接 (1) 8253A 芯片的CLK0引出插孔连分频输出插孔 (2) 8253A 的 GATE0 接+5V 。

实验步骤 (1) 按图1连好实验线路(2) 运行实验程序 1. 按“调试”按钮2. 选“窗口” “进入示波器窗口” ，然后最小化3. 按“运行按钮”4.将模拟示波器窗口打开，选择“串行口 2”，再按 Ctrl + F2按钮即可看到波形 显示“ 8253-1 ”用示波器测量8253A 的OUT2输出插孔，方波输出，幅值0〜4V 三、实验代码： 1MHZ ,电平)或 3、 CODE SEGMENT ASSUME CS:CODE TCONTRO EQU 004BH TCON2 EQU 004AH CONT PORT EQU 00DFH DATA PORT EQU 00DEH DATA1 EQU 0500H START: JMP TCONT TCONT: CALL FORMATCALL LEDDIS P MOV DX,TCONTRO1MHZ 。

微原硬件实验报告班级：07118班学号：070547班内序号：26姓名：杨帆实验一熟悉实验环境及10的使用一，实验目的1.通过实验了解和熟悉实验台的结构，功能及使用方法。

2.通过实验掌握直接使用Debug的I、0命令来读写10端口。

3.学会Debug的使用及编写汇编程序二，实验内容1.学习使用Debug命令，并用I、0命令直接对端口进行读写操作,2•用汇编语言编写跑马灯程序。

（使用EDIT编辑工具）实现功能A.通过读入端口状态（0N为低电平）,选择工作模式（灯的闪烁方式、速度等）。

B.通过输出端口控制灯的工作状态（低电平灯亮）三，实验步骤1.实验板的10端口地址为EEE0H在Debug下,I是读命令。

（即读输入端口的状态---拨码开关的状态）0是写命令。

（即向端口输出数据---通过发光管来查看）进入Debug后,读端口拨动实验台上八位拨码开关输入I端口地址回车屏幕显示xx表示从端口读出的内容，即八位开关的状态0N是O,0FF是1写端口输入0端口地址xx （xx表示要向端口输出的内容）回车查看实验台上的发光二极管状态,0是灯亮,1是灯灭。

2.在Debug环境下用a命令录入程序，用g命令运行C>Debug -amov dx,端口地址mov al,输出内容out dx, almov ah, Obhint 21hor al, aljzO1OOint 20h-g运行查看结果，修改输出内容再运行查看结果分析mov ah, Obhint 21hor al, aljzO1OOint 2Oh该段程序的作用3.利用EDIT工具编写汇编写跑马灯程序程序实现功能A.通过读入端口状态（ON为低电平）,选择工作模式（灯的闪烁方式、速度等）B.通过输出端口控制灯的工作状态（低电平灯亮）C>EDIT文件名.asm录入程序按Alt键打开菜单进行存盘或退出编译文件C>MASM 文件名.asm连接文件C>LINK 文件名.obj运行文件或用Debug进行调试。

微机原理实验报告实验目的，通过本次实验，掌握微机原理的基本知识，了解微机系统的组成和工作原理，掌握微机系统的组装和调试方法。

实验一，微机系统组成及工作原理。

1.1 微机系统的组成。

微机系统由中央处理器（CPU）、内存、输入设备、输出设备和外部设备等组成。

其中，CPU是微机系统的核心部件，负责控制整个系统的运行。

1.2 微机系统的工作原理。

微机系统的工作原理是通过CPU对内存中的指令进行解释和执行，从而实现各种功能。

CPU通过总线与内存、输入输出设备进行数据传输和控制信号的交换，实现对整个系统的控制和管理。

实验二，微机系统的组装和调试。

2.1 微机系统的组装。

在组装微机系统时，首先要选择合适的主板、CPU、内存、硬盘等配件，然后按照正确的安装顺序和方法进行组装。

组装完成后，还需连接电源、显示器、键盘、鼠标等外部设备。

2.2 微机系统的调试。

组装完成后，需要对微机系统进行调试，检查各个部件是否连接正确，是否能够正常工作。

通过BIOS设置和操作系统的安装，完成对微机系统的调试和配置。

实验三，微机系统的应用。

3.1 微机系统的应用领域。

微机系统广泛应用于各个领域，如办公、教育、科研、娱乐等。

在办公领域，微机系统可以用于文字处理、表格制作、图像处理等；在教育领域，微机系统可以用于多媒体教学、网络教学等。

3.2 微机系统的发展趋势。

随着科技的不断发展，微机系统也在不断更新换代，性能不断提升，体积不断缩小，功耗不断降低。

未来，微机系统将更加智能化、便携化，成为人们生活、工作不可或缺的一部分。

结论，通过本次实验，我对微机原理有了更深入的了解，掌握了微机系统的组成和工作原理，了解了微机系统的组装和调试方法，对微机系统的应用和发展趋势也有了一定的认识。

这对我今后的学习和工作将有很大的帮助。

微机原理实验报告
一、实验目的
本次实验的主要目的是了解微机原理、学习微机的基础知识、技能和操作方法，还有熟悉微机实验室的使用方法。

二、实验过程
在实验室中，我们首先进行了掌握微处理器的基本指令集和编程技巧的实验。

通过对微处理器的学习，我们了解到了微处理器的组成结构和工作原理，同时也了解了微处理器的基础指令集，包括数据的传送、算术、逻辑、分支、循环指令等等。

接着我们进行了CPU总线实验。

通过对CPU总线的学习，我们了解了CPU读写内部和外部存储器的方法和原理。

同时，我们学习了编写程序来控制CPU读写存储器等。

最后，我们进行了8255并行接口控制实验。

通过学习并实践8255并行接口控制实验，我们了解了接口及其编程。

三、实验结果
在实验中，我们成功地掌握了微处理器的基本指令集和编程技巧，了解了微处理器的组成结构和工作原理，同时掌握了CPU总
线实验和8255并行接口控制实验。

在实验中不仅增长了专业知识，而且也培养了我们的实验能力，并进一步增强了我们的实践能力。

四、实验心得
通过这次实验，我们意识到，要想成为一名优秀的计算机专业
人才，必须首先打牢微机原理的基础，通过大量的实践和实验，
来应用理论知识，深入了解计算机底层的数据处理方式以及处理
器和存储器的工作原理。

只有这样才能够在日后工作中运用自如，并且在以后的学习和研究中更具备竞争力。

在以后的学习中，我将持续学习和实践，不断探索和发现，提
升自身的能力，为未来的发展做好充分的准备。

班级自动化学号姓名实验一系统认识实验一实验目的掌握教学系统的基本操作二实验设备PC机一台masm软件三实验内容及步骤（1）输入程序并检查无误，经汇编连接后装入系统（2）输入E3500后回车，在3500-3510单元中分别送入00~09十个数据（3）按“T“键运行以上程序直至程序运行完（4）输入D3600后回车，查看3600单元后面的数据四程序及其显示的结果（1）程序（2）显示的结果实验三运算类编程实验一实验目的（1）掌握使用运算类指令编程及调试方法（2）掌握运算类指令对各状态标志位的影响及其测试方法二实验设备PC一台masm软件三实验内容及步骤（1）二进制双精度加法运算（2）输入程序并检查无误，经汇编连接后装入系统（3）用U0000:2000查看MOV AX,DA TA的语句，即得到数据段段位置CS:1412用E命令E1412:0000回车，给XL,YL,YH赋值存入二进制数A0,65,15,00和9E,B7,21,00（4）用G=0000:2000，运行以上程序（5）输入D1412:0008，检验显示的结果是否为：3E,1D,17,00四实验程序五程序显示的结果实验四分支程序设计实验一实验目的：（1）掌握分支程序的结构（2）掌握分支程序的设计，调试方法二实验设备：PC机一台masm软件三实验内容设计一数据块间的搬移程序。

设计思想：程序要求把内存中一数据区传送到另一存储区。

源数据块和目的数据块在存储中可能有三种情况，对于两个分离的情况，数据的传送从数据块的首位置开始，或者从数据块的末位置开始。

但对于有部分重叠的情况，则要加以分析，否则重叠部分会因搬移而遭到破坏，可以得到以下结论：（1）当源数据块首址大于目的块首址时，从数据块首址开始传送数据。

（2）当源数据块首址小于目的块首址时，从数据块末址开始传送数据。

四实验步骤（1）按实验流程图设计编写实验程序（2）输入程序并检查无误后，经汇编,连接后装入系统（3）用E命令在以SI为起址的单元中填入十六个数（4）用G=0000:2000运行实验程序（5）用D命令查看DI为起址的单元中的数据是否与SI单元中数据相同五实验程序及结果显示（1）实验程序(1)实验结果显示实验五循环程序设计一实验目的（1）加深对循环结构的理解（2）掌握循环结构程序设计的方法（3）熟练掌握调试循环程序的方法二实验设备：PC机一台masm软件三实验内容求数据区内负数的个数：设数据区的第一单元存放区内单元数据的个数，从第二单元开始开始存放数据，在区内最后一个单元存放结果。
