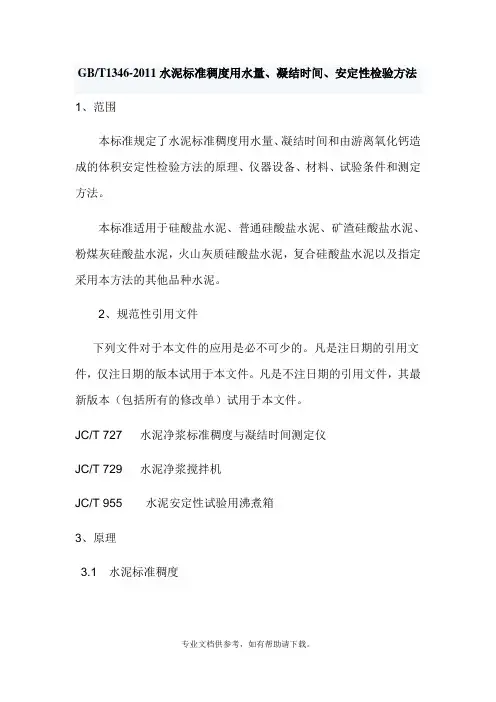

GB/T1346-2011水泥标准稠度用水量、凝结时间、安定性检验方法1、范围本标准规定了水泥标准稠度用水量、凝结时间和由游离氧化钙造成的体积安定性检验方法的原理、仪器设备、材料、试验条件和测定方法。
本标准适用于硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、粉煤灰硅酸盐水泥，火山灰质硅酸盐水泥，复合硅酸盐水泥以及指定采用本方法的其他品种水泥。
2、规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本试用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）试用于本文件。
JC/T 727 水泥净浆标准稠度与凝结时间测定仪JC/T 729 水泥净浆搅拌机JC/T 955 水泥安定性试验用沸煮箱3、原理3.1 水泥标准稠度水泥标准稠度净浆对标准试杆（试锥）的沉入具有一定助力。
通过试验不同含水量水泥净浆的穿透性，以确定水泥标准稠度净浆中所需加入的水量。
3.2 凝结时间试针沉入水泥标准稠度净浆至一定深度所需的时间。
3.3 安定性3.3.1 雷氏夹是通过测定水泥标准稠度净浆至雷氏夹中煮沸后试针的相对位移表征其体积膨胀的程度。
3.3.2 试饼法是通过观测水泥标准稠度净浆试饼煮沸后的外形变化情况表征其体积安定性。
4、仪器设备4.1 水泥净浆搅拌机符合JC/T 729的要求。
注：通过减小搅拌机和搅拌锅之间间隙，可以制备更加均匀的净浆。
4.2 标准法维卡仪4.3 代用维卡仪符合JC/T 727的要求。
4.4雷氏夹由铜质材料制成，其结构如图2.当一根指针的根部先悬挂在一根金属丝或尼龙丝上，另一根指针的根部再挂上300g质量砝码时，两根指针针尖的距离增加应在17.5mm±2.5mm范围内，即2x=17.5mm±2.5mm,当去掉砝码后针尖的距离能恢复至挂砝码前的状态。
4.5 煮沸箱符合JC/T 955的要求。
4.6 雷氏夹膨胀测定仪4.7 量筒或滴定管精度±0.5ml.4.8 天平最大称量不小于1000g，分度值不大于1g。
水泥标准稠度用水量、凝结时间、安定性的测定------------ -----------关键词：水泥净浆试验方法1.试验目的、适用范围本方法用于水泥标准稠度用水量、凝结时间和体积安定性的测试方法。
本方法适用于硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、粉煤灰硅酸盐水泥、火山灰硅酸盐水泥、复合硅酸盐水泥、道路硅酸盐水泥、及指定采用本方法的其他品种水泥。
2.试验仪器设备试验设备主要包括：水泥净浆搅拌机、标准法维卡仪、代用法维卡仪、沸煮箱、雷氏夹膨胀仪、量水器（分度值为0.1mL，精度1%）、天平（量程1000g,感量1g）。
水泥净浆搅拌机由搅拌锅、搅拌叶、传动机构和控制系统组成。
维卡仪它由底座与可以自由滑动的金属圆棒构成。
松紧螺丝可以调节金属棒的高低。
金属棒上附有指针，利用量程0～70mm的标尺指示金属棒下降距离。
标准法维卡仪用金属棒连接试杆使用圆台形试模进行测量。
代用法维卡仪金属棒连接圆锥体使用圆锥试模进行测量。
沸煮箱要求能在30min±5min内将箱内的试验用水由室温升至沸腾并可保持沸腾状态3h以上，整个实验过程中不需补充水量。
雷氏夹由铜质材料构成。
当一根指针的根部先悬挂在一根金属丝或尼龙丝上，另一根指针的根部再挂上300g质量的砝码时，两根指针的针尖距离增加应在17.5mm±2.5mm范围以内，计2x=17.5±2.5mm，当去掉砝码后针尖的距离能恢复至挂砝码前的状态。
3.试验方法试验前必须保证以下条件：水泥试样应充分拌匀，通过0.9mm方孔筛并记录筛余物情况，但要防止过筛时混进其他水泥。
试验用水必须是洁净的淡水，有争议时可采用蒸馏水。
试验时温度应在18~22℃，相对湿度大于50%。
水泥试样、拌和水、仪器和用具的温度应与试验室一致。
各项实验的测量方法及步骤如下：3.1标准稠度用水量的测定3.1.1标准稠度用水量可用调整水量和不变水量两种方法中的任意一种测定，如发生争议时以调整水量方法为准。

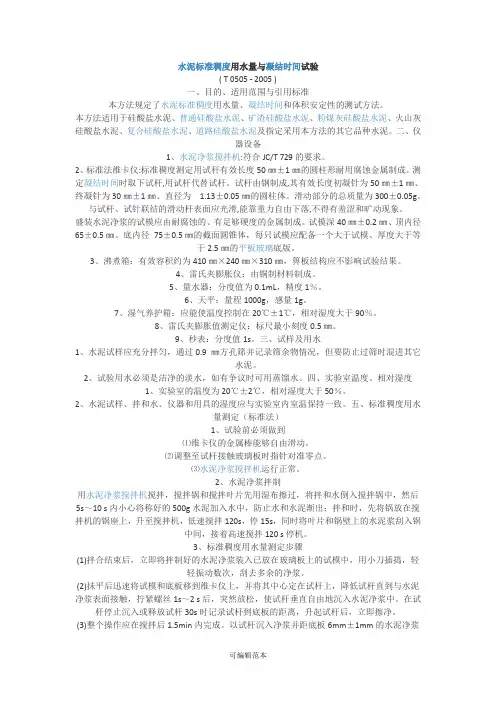

水泥标准稠度用水量与凝结时间试验( T 0505 - 2005 )一、目的、适用范围与引用标准本方法规定了水泥标准稠度用水量、凝结时间和体积安定性的测试方法。
本方法适用于硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、粉煤灰硅酸盐水泥、火山灰硅酸盐水泥、复合硅酸盐水泥、道路硅酸盐水泥及指定采用本方法的其它品种水泥。
二、仪器设备1、水泥净浆搅拌机:符合JC/T 729的要求。
2、标准法维卡仪:标准稠度测定用试秆有效长度50㎜±1㎜的圆柱形耐用腐蚀金属制成。
测定凝结时间时取下试杆,用试杆代替试杆。
试杆由钢制成,其有效长度初凝针为50㎜±1㎜、终凝针为30㎜±1㎜、直径为 1.13±0.05㎜的圆柱体。
滑动部分的总质量为300±0.05g。
与试杆、试针联结的滑动杆表面应光滑,能靠重力自由下落,不得有羞涩和旷动现象。
盛装水泥净浆的试模应由耐腐蚀的、有足够硬度的金属制成。
试模深40㎜±0.2㎜、顶内径65±0.5㎜、底内径75±0.5㎜的截面圆锥体，每只试模应配备一个大于试模、厚度大于等于2.5㎜的平板玻璃底版。
3、沸煮箱：有效容积约为410㎜×240㎜×310㎜，箅板结构应不影响试验结果。
4、雷氏夹膨胀仪：由铜制材料制成。
5、量水器：分度值为0.1mL，精度1％。
6、天平：量程1000g，感量1g。
7、湿气养护箱：应能使温度控制在20℃±1℃，相对湿度大于90％。
8、雷氏夹膨胀值测定仪：标尺最小刻度0.5㎜。
9、秒表：分度值1s。
三、试样及用水1、水泥试样应充分拌匀，通过0.9 ㎜方孔筛并记录筛余物情况，但要防止过筛时混进其它水泥。
2、试验用水必须是洁净的淡水，如有争议时可用蒸馏水。
四、实验室温度、相对湿度1、实验室的温度为20℃±2℃，相对湿度大于50％。
2、水泥试样、拌和水、仪器和用具的湿度应与实验室内室温保持一致。

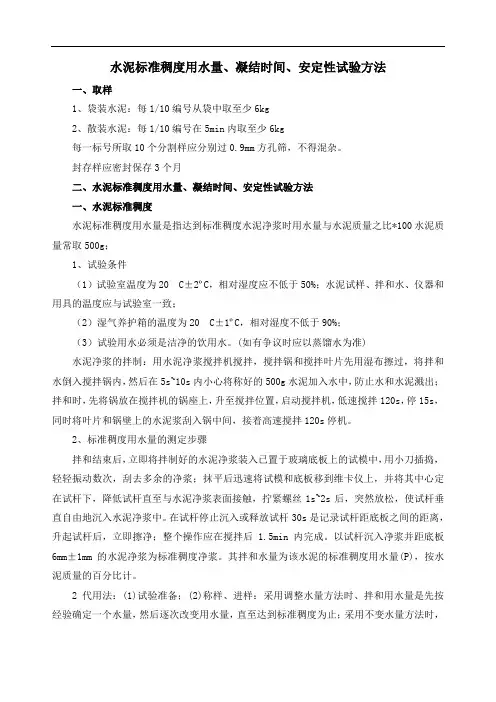

水泥标准稠度用水量、凝结时间、安定性试验方法一、取样1、袋装水泥：每1/10编号从袋中取至少6kg2、散装水泥：每1/10编号在5min内取至少6kg每一标号所取10个分割样应分别过0.9mm方孔筛，不得混杂。
封存样应密封保存3个月二、水泥标准稠度用水量、凝结时间、安定性试验方法一、水泥标准稠度水泥标准稠度用水量是指达到标准稠度水泥净浆时用水量与水泥质量之比*100水泥质量常取500g；1、试验条件（1）试验室温度为20ْC±2ºC，相对湿度应不低于50%；水泥试样、拌和水、仪器和用具的温度应与试验室一致；（2）湿气养护箱的温度为20ْC±1ºC，相对湿度不低于90%；（3）试验用水必须是洁净的饮用水。
(如有争议时应以蒸馏水为准)水泥净浆的拌制：用水泥净浆搅拌机搅拌，搅拌锅和搅拌叶片先用湿布擦过，将拌和水倒入搅拌锅内，然后在5s~10s内小心将称好的500g水泥加入水中，防止水和水泥溅出；拌和时，先将锅放在搅拌机的锅座上，升至搅拌位置，启动搅拌机，低速搅拌120s，停15s，同时将叶片和锅壁上的水泥浆刮入锅中间，接着高速搅拌120s停机。
2、标准稠度用水量的测定步骤拌和结束后，立即将拌制好的水泥净浆装入已置于玻璃底板上的试模中，用小刀插捣，轻轻振动数次，刮去多余的净浆；抹平后迅速将试模和底板移到维卡仪上，并将其中心定在试杆下，降低试杆直至与水泥净浆表面接触，拧紧螺丝1s~2s后，突然放松，使试杆垂直自由地沉入水泥净浆中。
在试杆停止沉入或释放试杆30s是记录试杆距底板之间的距离，升起试杆后，立即擦净；整个操作应在搅拌后 1.5min内完成。
以试杆沉入净浆并距底板6mm±1mm的水泥净浆为标准稠度净浆。
其拌和水量为该水泥的标准稠度用水量(P)，按水泥质量的百分比计。
2代用法：(1)试验准备；(2)称样、进样：采用调整水量方法时、拌和用水量是先按经验确定一个水量，然后逐次改变用水量，直至达到标准稠度为止；采用不变水量方法时，拌和用水量为142.5mL(准确至0.5mL)；(3)水泥净浆的拌制(同上)；(4)装模测试。
