【CN209490735U】粉体搅拌机【专利】

格式：pdf
大小：261.87 KB
文档页数：7

下载文档原格式

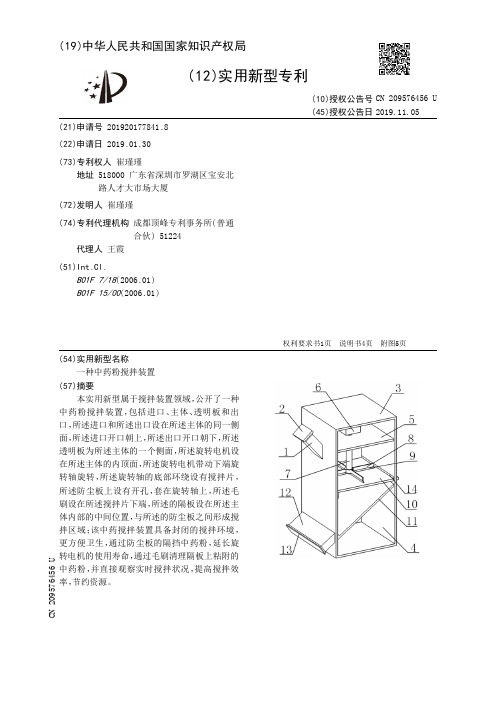

【CN209576456U】一种中药粉搅拌装置【专利】

( 19 )中华人民共和国国家知识产权局
( 12 )实用新型专利
(21)申请号 201920177841 .8
(22)申请日 2019 .01 .30
(73)专利权人崔瑾瑾地址 518000 广东省明人崔瑾瑾
(74)专利代理机构成都顶峰专利事务所(普通合伙) 51224
实用新型内容 [0004] 为了解决现有技术存在的上述问题，本实用新型目的在于提供一种中药粉搅拌装置。 [0005] 本实用新型所采用的技术方案为：一种中药粉搅拌装置，其特征在于：包括进口、主体、透明板和出口，所述的主体内设有防尘板、旋转电机、旋转轴、搅拌片、毛刷、隔板和底板，所述进口和所述出口设在所述主体的同一侧面，所述进口开口朝上，所述出口开口朝下，所述透明板为所述主体的一个侧面，所述旋转电机设在所述主体的内顶面，所述旋转电机下端设有旋转轴，所述旋转轴的底部环绕设有搅拌片，所述防尘板上设有开孔，套在旋转轴上，所述毛刷设在所述搅拌片下端，所述的隔板设在所述主体内部的中间位置，与所述的防尘板之间形成搅拌区域，所述底板设在所述隔板下，所述底板一端连接所述主体侧面的出口； [0006] 所述旋转电机通电后带动所述旋转轴旋转，通过所述旋转轴的连接，所述搅拌片跟随所述旋转轴旋转，所述毛刷设在所述搅拌片底部，所述毛刷跟随所述搅拌片旋转。 [0007] 作为本实用新型进一步的方案：所述底板倾斜设在所述隔板下，所述底板一端连接所述主体侧面的出口，搅拌均匀后的中药粉因重力作用在所述倾斜的隔板上滑到出口。 [0008] 作为本实用新型进一步的方案：所述进口上设有进口盖，所述出口上设有出口盖，
3 .根据权利要求1所述的中药粉搅拌装置，其特征在于：所述进口上设有进口盖，所述出口上设有出口盖，通过将所述进口盖盖在所述进口上，所述出口盖盖在所述出口上，使主体内部形成封闭空间。

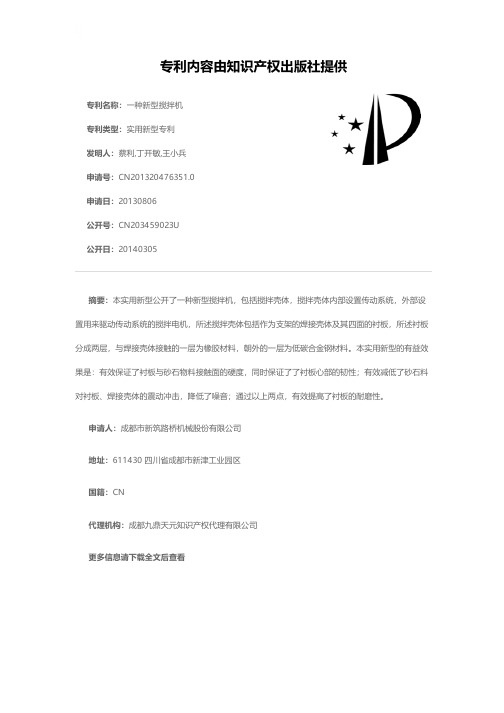

一种新型搅拌机[实用新型专利]

专利名称：一种新型搅拌机专利类型：实用新型专利
发明人：蔡利,丁开敏,王小兵申请号：CN201320476351.0申请日：20130806
公开号：CN203459023U
公开日：
20140305
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种新型搅拌机，包括搅拌壳体，搅拌壳体内部设置传动系统，外部设置用来驱动传动系统的搅拌电机，所述搅拌壳体包括作为支架的焊接壳体及其四面的衬板，所述衬板分成两层，与焊接壳体接触的一层为橡胶材料，朝外的一层为低碳合金钢材料。

本实用新型的有益效果是：有效保证了衬板与砂石物料接触面的硬度，同时保证了了衬板心部的韧性；有效减低了砂石料对衬板、焊接壳体的震动冲击，降低了噪音；通过以上两点，有效提高了衬板的耐磨性。

申请人：成都市新筑路桥机械股份有限公司
地址：611430 四川省成都市新津工业园区
国籍：CN
代理机构：成都九鼎天元知识产权代理有限公司
更多信息请下载全文后查看。

一种粉体搅拌机[实用新型专利]

专利名称：一种粉体搅拌机
专利类型：实用新型专利
发明人：潘朝云,潘利君,史国能申请号：CN201920746706.0申请日：20190523
公开号：CN209985300U
公开日：
20200124
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种粉体搅拌机，属于粉体搅拌设备领域，解决了内壁上容易粘附粉料，而导致混合不均匀的问题。

它包括竖直设置的筒体、驱动部、进料口、出料口，驱动部包括驱动电机、竖直设置的转动轴、连接于转动轴上的搅拌部，所述搅拌部包括连接于转动轴外的安装套、可拆连接于安装套外且沿转动轴径向向外延伸的多根搅拌杆、连接于搅拌杆远离转动轴一端的橡胶刮片，橡胶刮片一端与筒体内壁抵接；安装套上设置有用于安装搅拌杆一端的插接套，搅拌杆上设置有用于拆装搅拌杆的操作组件。

本实用新型通过将筒体内壁的粉体刮下，提高粉体搅拌均匀度的效果。

申请人：杭州骑士香精香料有限公司
地址：311100 浙江省杭州市余杭区临平街道屯里村
国籍：CN
更多信息请下载全文后查看。

新型粉末搅拌机[实用新型专利]

专利名称：新型粉末搅拌机专利类型：实用新型专利
发明人：李映红,王茜
申请号：CN201922153207.3申请日：20191205
公开号：CN211435852U
公开日：
20200908
专利内容由知识产权出版社提供
摘要：本实用新型公开了新型粉末搅拌机，包括罐体，罐体的表面设置有进料口与出料口，罐体的上端焊接有安装板，安装板及罐体的顶端对称转动安装有从动杆，从动杆的顶端焊接有从动轮，安装板及罐体的上端中心位置转动安装有主动杆，主动杆的顶端焊接有主动轮，主动轮的表面啮合连接有从动轮，主动杆及从动杆的下端均位于罐体的内部。

电机联动带动主动杆及驱动杆转动，主动杆转动带动螺旋叶片旋转使罐体内部的原料由下到上翻腾混合，配合从动杆带动搅拌叶旋转将上下翻腾中的原料进行搅拌以此提高原料的搅拌质量。

申请人：黄骅市天福达医疗器械有限公司
地址：061100 河北省沧州市黄骅市大学城四期万锦星城B座
国籍：CN
代理机构：北京圣州专利代理事务所(普通合伙)
代理人：王振佳
更多信息请下载全文后查看。

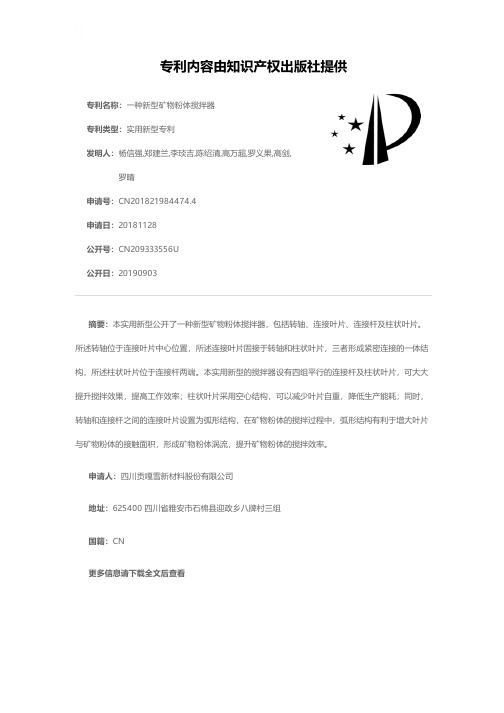

一种新型矿物粉体搅拌器[实用新型专利]

专利名称：一种新型矿物粉体搅拌器
专利类型：实用新型专利
发明人：杨信强,郑建兰,李琰吉,陈绍清,高万超,罗义果,高剑,罗晴
申请号：CN201821984474.4
申请日：20181128
公开号：CN209333556U
公开日：
20190903
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种新型矿物粉体搅拌器，包括转轴、连接叶片、连接杆及柱状叶片。

所述转轴位于连接叶片中心位置，所述连接叶片固接于转轴和柱状叶片，三者形成紧密连接的一体结构，所述柱状叶片位于连接杆两端。

本实用新型的搅拌器设有四组平行的连接杆及柱状叶片，可大大提升搅拌效果，提高工作效率；柱状叶片采用空心结构，可以减少叶片自重，降低生产能耗；同时，转轴和连接杆之间的连接叶片设置为弧形结构，在矿物粉体的搅拌过程中，弧形结构有利于增大叶片与矿物粉体的接触面积，形成矿物粉体涡流，提升矿物粉体的搅拌效率。

申请人：四川贡嘎雪新材料股份有限公司
地址：625400 四川省雅安市石棉县迎政乡八牌村三组
国籍：CN
更多信息请下载全文后查看。

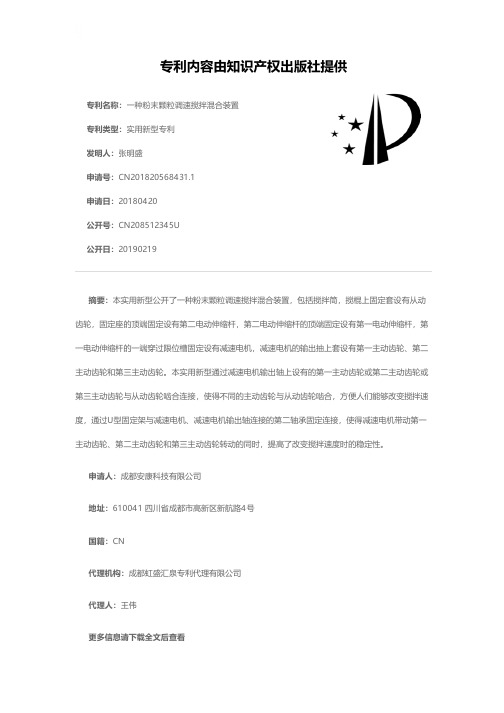

一种粉末颗粒调速搅拌混合装置[实用新型专利]

专利名称：一种粉末颗粒调速搅拌混合装置专利类型：实用新型专利
发明人：张明盛
申请号：CN201820568431.1
申请日：20180420
公开号：CN208512345U
公开日：
20190219
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种粉末颗粒调速搅拌混合装置，包括搅拌筒，搅棍上固定套设有从动齿轮，固定座的顶端固定设有第二电动伸缩杆，第二电动伸缩杆的顶端固定设有第一电动伸缩杆，第一电动伸缩杆的一端穿过限位槽固定设有减速电机，减速电机的输出抽上套设有第一主动齿轮、第二主动齿轮和第三主动齿轮。

本实用新型通过减速电机输出轴上设有的第一主动齿轮或第二主动齿轮或第三主动齿轮与从动齿轮啮合连接，使得不同的主动齿轮与从动齿轮啮合，方便人们能够改变搅拌速度，通过U型固定架与减速电机、减速电机输出轴连接的第二轴承固定连接，使得减速电机带动第一主动齿轮、第二主动齿轮和第三主动齿轮转动的同时，提高了改变搅拌速度时的稳定性。

申请人：成都安康科技有限公司
地址：610041 四川省成都市高新区新航路4号
国籍：CN
代理机构：成都虹盛汇泉专利代理有限公司
代理人：王伟
更多信息请下载全文后查看。

一种饲料搅拌机[实用新型专利]

专利名称：一种饲料搅拌机
专利类型：实用新型专利
发明人：王振裕
申请号：CN201320467375.X 申请日：20130726
公开号：CN203370491U
公开日：
20140101
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种饲料搅拌机，包括料斗、电机、加料箱、料筒，所述料斗上端设有盖板，所述盖板上端板面中心设有电机，所述料斗两侧壁面通过输料管与加料箱连接，所述料斗靠近下端喇叭口的壁面设有玻璃观察口，所述喇叭口下端设有小尺寸斗口，所述斗口正下方布置料筒。

本实用新型设计合理，搅拌时工人只需在加料箱中加料，在料斗下端斗口接料即可，操作方便，减轻了工人工作强度，安全可靠。

申请人：王振裕
地址：362499 福建省安溪县凤城镇大同路194号
国籍：CN
更多信息请下载全文后查看。

一种淀粉搅拌机[发明专利]

(10)申请公布号(43)申请公布日 (21)申请号 201510051095.4(22)申请日 2015.02.02B01F 7/00(2006.01)(71)申请人博艳萍地址233000 安徽省蚌埠市龙子湖区新淮路308号玫瑰花园商19-3(72)发明人博艳萍(54)发明名称一种淀粉搅拌机(57)摘要本发明公开了一种淀粉搅拌机，包含一底板，所述的底板上设有一支撑体，所述的支撑体上可转动地设有一驱动轮，所述的驱动轮上固定连接一第一驱动杆，所述的第一驱动杆上可转动地连接一第二驱动杆，所述的第二驱动杆上可转动地连接一滑块，所述的滑块在所述的支撑体上的卡槽内滑动，所述的第二驱动杆上还固定连接一搅拌臂，所述的底板上还设有一容器，所述的搅拌臂的末端伸入所述的容器内，所述的底板上还设有一电机，所述的电机驱动所述的驱动轮转动，所述的第一驱动杆的长度为所述的第二驱动杆长度的1/3。

由于本发明的淀粉搅拌机通过电机驱动搅拌臂在容器内搅动，从而实现对淀粉溶液的搅拌，整个机器结构简单，造价低廉，适用于家庭作坊的使用。

(51)Int.Cl.(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书1页说明书2页附图2页(10)申请公布号CN 104587861 A (43)申请公布日2015.05.06C N 104587861A1.一种淀粉搅拌机（1），包含一底板（2），其特征在于，所述的底板（2）上设有一支撑体（31），所述的支撑体（31）上可转动地设有一驱动轮（32），所述的驱动轮（32）上固定连接一第一驱动杆（41），所述的第一驱动杆（41）上可转动地连接一第二驱动杆（42），所述的第二驱动杆（42）上可转动地连接一滑块（5），所述的滑块（5）在所述的支撑体（31）上的卡槽内滑动，所述的第二驱动杆（42）上还固定连接一搅拌臂（43），所述的底板（2）上还设有一容器（6），所述的搅拌臂（43）的末端伸入所述的容器（6）内，所述的底板（2）上还设有一电机（7），所述的电机（7）驱动所述的驱动轮（32）转动。

一种用于化妆品生产的搅拌机[实用新型专利]

专利名称：一种用于化妆品生产的搅拌机专利类型：实用新型专利
发明人：陈敏
申请号：CN201921825413.8
申请日：20191029
公开号：CN211435889U
公开日：
20200908
专利内容由知识产权出版社提供
摘要：本实用新型涉及化妆品生产技术领域，尤其是一种用于化妆品生产的搅拌机，包括底板和搅拌罐，所述底板固定安装在地面上，所述底板的上端面垂安装有电动缸，所述电动缸的动力杆端部固定安装有安装支架，所述安装支架上固定安装有电机，所述电机的转轴端部穿过安装支架并连接有多片搅拌叶片，所述搅拌罐位于底板的上方，所述搅拌罐的底部安装底部支架和出料阀门，所述底部支架的底部转动设置有辊轮，该用于化妆品生产的搅拌机对比现有一体式的搅拌机清洁起来更加方便，同时设置的顶盖在电机下移时封闭搅拌罐的顶侧开口，防止化妆品原料飞溅，保证生产区域环境干净整洁。

申请人：陈敏
地址：521000 广东省潮州市湘桥区城西街道春光村谢厝田下路1号
国籍：CN
更多信息请下载全文后查看。

一种自动进料高效混凝土搅拌机[实用新型专利]

专利名称：一种自动进料高效混凝土搅拌机专利类型：实用新型专利
发明人：胡科娜
申请号：CN201520575726.8
申请日：20150729
公开号：CN204869255U
公开日：
20151216
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种自动进料高效混凝土搅拌机，包括螺旋进料筒、下料管和搅拌筒，螺旋进料筒内部轴心处设有螺旋转轴，螺旋转轴外壁上固设有螺旋叶片，螺旋转轴底端伸出螺旋进料筒外侧并与电机连接，螺旋进料筒顶端右侧设有进料漏斗，进料漏斗左侧顶端连接螺旋进料筒的出料口，本实用新型自动进料高效混凝土搅拌机，结构简单、设计合理，能够进行持续、均匀的自动进料，无需人工上料，提高了混凝土搅拌机的工作效率，可对混凝土原料进行粉碎和除铁，保证了混凝土成品的质量，另外采用循环泵将搅拌筒底部的物料循环抽入顶部，配合搅拌桨对混凝土原料进行搅拌混合，搅拌效果好、效率高，进一步的提高了搅拌机的工作效率。

申请人：宁波镇海弘润磁材科技有限公司
地址：315200 浙江省宁波市镇海区招宝山街道西街服装城西6-8号1-16室
国籍：CN
代理机构：北京华仲龙腾专利代理事务所(普通合伙)
代理人：姜庆梅
更多信息请下载全文后查看。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

具体实施方式 [0015] 下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。 [0016] 请参阅图1、图2和图3，本实用新型提供一种技术方案：粉体搅拌机，包括搅拌筒1，搅拌筒1为上端开口的圆形筒状结构，食品添加剂可从其上端口倒入搅拌筒1内，搅拌筒1的下面装设有支撑柱2，支撑柱2为圆形柱状结构，数量为三个，环形分布在搅拌筒1的下端外缘，搅拌筒1上装设有减速电机3，减速电机3的型号为CH，自身带有电源插头线，将减速电机 3的电源插头连接电源插座，使得减速电机3运行转动，减速电机3的上端外缘采用焊接的方式连接搅拌筒1的下端中部，搅拌筒1上设有插入孔4，插入孔4为圆形孔状结构，设置在搅拌筒1的下端中心位置，与减速电机3的转子轴间隙为0 .2毫米，减速电机3的转子轴穿入插入孔4 ，减速电机3的转子轴上装设有转轴5 ，转轴5为圆形杆状结构，减速电机3的转子轴上端中心采用焊接的方式连接转轴5的下端，转轴5上装设有挡环6，挡环6为圆形环板结构，挡环 6的内壁采用无缝焊接的方式连接转轴5的外壁，挡环6的下端滑动接触搅拌筒1的内部下端中心位置，当搅拌筒1内放入食品添加剂时，可防止食品添加剂进入减速电机3的转子轴与插入孔4配合缝隙内。 [0017] 参阅图1和图3，转轴5上分别装设有搅拌板7和搅拌杆9，搅拌板7为方形板状结构，搅拌杆9为圆形杆状结构，搅拌板7的数量为两块，垂直分布在转轴5的左侧和后侧，内端采用焊接的方式连接在转轴5上，搅拌杆9分两竖排，垂直分布在转轴5 和右侧和前侧，且每排搅拌杆9的数量为七根，且竖向相邻的搅拌杆9距离为2 .5厘米，搅拌板7上布设有流孔8，流孔8为圆形孔状结构，均匀分布在搅拌板7上，当减速电机3转动运行时，带动搅拌板7和搅拌杆9旋转，搅拌板7的转动，可推动食品添加剂在搅拌筒1内旋转翻滚，为食品添加剂整体翻滚提供动能，同时对各种食品添加剂进行搅拌，促进整体各种食品添加剂相互融合，而通过竖向均匀的搅拌杆9横向对搅拌筒1内各个层面的食品添加剂进行切割式搅拌，促进各层面的食品添加剂相互融合，细化播散食品添加剂，可使各种食品添加剂被搅拌的更加均匀，而当搅拌板7转动时，一些食品添加剂会从均匀分布的流孔8挤出，在挤出的瞬间，使得各种粉状食品添加剂在流孔8内相互融合，辅助设备对各种食品添加剂的匀化效果，搅拌筒1、转轴 5、挡环6、搅拌板7和搅拌杆9的材质皆为不锈钢，搅拌筒1、转轴5、挡环6、搅拌板7和搅拌杆9 长期与粉状食品添加剂摩擦，不易生锈，且强度高。 [0018] 本实用新型在具体实施时：将减速电机3的电源插头连接电源插座，使得减速电机 3运行转动，将食品添加剂可从搅拌筒1上端口倒入搅拌筒1内，带动搅拌板7 和搅拌杆9旋
3
CN 209490735 U
说明书
2/3 页
附图说明 [0011] 图1为本实用新型的主视局部剖切示意图； [0012] 图2为本实用新型的仰视示意图； [0013] 图3为本实用新型的俯视局部剖切示意图。 [0014] 图中：1搅拌筒、2支撑柱、3减速电机、4插入孔、5转轴、6挡环、7搅拌板、8流孔、9搅拌杆。
( 19 )中华人民共和国国家知识产权局
( 12 )实用新型专利
(21)申请号 201920051357 .0
(22)申请日 2019 .01 .14
(73)专利权人天津艾尔森生物科技有限公司地址 300384 天津市滨海新区新技术产业园区华苑产业区（环外）海泰南北大街 6号
(72)发明人牛林林刘浏
2
CN 209490735 U
说明书
1/3 页
粉体搅拌机
技术领域 [0002] 根据我国食品卫生法的规定，食品添加剂是为改善食品色、香、味等品质，以及为防腐和加工工艺的需要而加入食品中的人工合成或者天然物质，目前我国食品添加剂有23 个类别，2000多个品种，包括酸度调节剂、抗结剂、消泡剂、抗氧化剂、漂白剂、膨松剂、着色剂、护色剂、酶制剂、增味剂、营养强化剂、防腐剂、甜味剂、增稠剂和香料。 [0003] 食品添加剂多为粉体，而一种食品内需要添加不同种类的食品添加剂，这些食品添加剂，需要按比例混合在一起，然后在添加到水内搅拌均匀，为了通过水的渗透性，将这些食品添加剂带入食品内部，而对于大量生产的食品，需要借助粉体搅拌机来将各种食品添加剂混合在一起，从而溶入水中更加均匀，现有的粉体搅拌机多为上端口开口的圆形筒状结构，其下端中心位置安装有减速电机，减速电机的转子轴端部设置一根转轴，转轴上设置搅拌板，而搅拌板为方形板状结构，当减速电机的电源插头连接电源插座时，减速电机运行转动，带动转轴和搅拌板转动，从而使得搅拌筒内的各种食品添加剂不断翻旋融合，存在的不足之处有；搅拌板采用环形分布的方式分布在转轴上，与混凝土搅拌机搅拌板相似，搅拌板面积较大，与食品添加剂接触量比较多，不能对各种粉状食品添加剂进行细化搅拌，搅拌出来的食品添加剂融合的不够均匀。
(74)专利代理机构天津市尚仪知识产权代理事务所(普通合伙) 12217
代理人高正方
(51)Int .Cl . B01F 7/18(2006 .01)
(10)授权公告号 CN 209490735 U (45)授权公告日 2019.10.15
( 54 )实用新型名称粉体搅拌机
( 57 )摘要本实用新型公开了粉体搅拌机，包括搅拌
实用新型内容 [0004] 本实用新型的目的在于提供粉体搅拌机，以解决上述背景技术中提出不能对各个粉状食品添加剂进行细化搅拌的问题。 [0005] 为实现上述目的，本实用新型提供如下技术方案：粉体搅拌机，包括搅拌筒，所述搅拌筒上装设有减速电机，所述搅拌筒上设有插入孔，所述减速电机的转子轴穿入插入孔，所述减速电机的转子轴上装设有转轴，所述转轴上分别装设有搅拌板和搅拌杆。 [0006] 优选的，所述搅拌筒的下面装设有支撑柱。 [0007] 优选的，所述转轴上装设有挡环。 [0008] 优选的，所述搅拌板上布设有流孔。 [0009] 优选的，所述搅拌筒、转轴、挡环、搅拌板和搅拌杆的材质皆为不锈钢。 [0010] 与现有技术相比，本实用新型的有益效果是：将减速电机的电源插头连接电源插座，使得减速电机运行转动，将食品添加剂可从搅拌筒上端口倒入搅拌筒内，带动搅拌板和搅拌杆旋转，搅拌板的转动，可推动食品添加剂在搅拌筒内旋转翻滚，为食品添加剂整体翻滚提供动能，同时对各种食品添加剂进行搅拌，促进整体各种食品添加剂相互融合，而通过竖向均匀的搅拌杆横向对搅拌筒内各个层面的食品添加剂进行切割式搅拌，促进各层面的食品添加剂相互融合，细化播散食品添加剂，可使各种食品添加剂被搅拌的更加均匀，解决了不能对各个粉状食品添加剂进行细化搅拌的问题。
权利要求书1页说明书3页附图2页
CN 209490735 U
CN 209490735 U
权利要求书
1/1 页
1 .粉体搅拌机，包括搅拌筒（1），其特征在于：所述搅拌筒（1）上装设有减速电机（3），所述搅拌筒（1）上设有插入孔（4），所述减速电机（3）的转子轴穿入插入孔（4），所述减速电机（3）的转子轴上装设有转轴（5），所述转轴（5）上分别装设有搅拌板（7）和搅拌杆（9）。
2 .根据权利要求1所述的粉体搅拌机，其特征在于：所述搅拌筒（1）的下面装设有支撑柱（2）。
3 .根据权利要求1所述的粉体搅拌机，其特征在于：所述转轴（5）上装设有挡环（6）。 4 .根据权利要求1所述的粉体搅拌机，其特征在于：所述搅拌板（7）上布设有流孔（8）。 5 .根据权利要求2所述的粉体搅拌机，其特征在于：所述搅拌筒（1）、转轴（5）、挡环（6）、搅拌板（7）和搅拌杆（9）的材质皆为不锈钢。
筒，搅拌筒上装设有减速电机，搅拌筒上设有插入孔，减速电机的转子轴穿入插入孔，减速电机的转子轴上装设有转轴。将减速电机的电源插头连接电源插座，使得减速电机运行转动，将食品添加剂可从搅拌筒上端口倒入搅拌筒内，带动搅拌板和搅拌杆旋转，搅拌板的转动，可推动食品添加剂在搅拌筒内旋转翻滚，为食品添加剂整体翻滚提供动能，对各种食品添加剂进行搅拌，促进整体各种食品添加剂相互融合，通过竖向均匀的搅拌杆横向对搅拌筒内各个层面的食品添加剂进行切割式搅拌，促进各层面的食品添加剂相互融合，细化播散食品添加剂，可使各种食品添加剂被搅拌的更加均匀。
