第一章地图地图的定义：遵循一定的数学法则，将客体上的地理信息，通过科学的概括，并运用符号系统表示在一定载体上的图形，以传统它们的数量和质量，在时间和空间上的分布概况与发展状况。

地图的基本特征：特殊的数学法则、特定的符号系统、特异的地图概括、独特的传输信息的通道。

地图投影方法、比例尺和控制定向构成了地图的数学发展则，保证了地图的精度。

地图的构成要素：数学要素、地理要素、图边要素（辅助要素）。

数学要素：地图投影、比例尺、控制点。

地理要素：自然地理要素（水系、地貌、土质、植被）社会经济要素（居民地、交通线、境界线、独立地物）图边要素：图名、图号、图例、比例尺、接图表、等高距、坡度尺等地图学的概念：是以空间信息图形表达、存储和传输为目的，综合研究地图实质、制作技术及其使用方法的综合性学科。

地图学的研究对象是地图，任务是研究地图理论、地图制作和地图使用。

地图的制作方法：实测成图法和编绘成图法。

大比例尺普通地图制作常采用实测成图法；中小比例尺普通地图制作常采用编绘成图法；专题地图制作一般采用编绘成图法。

传统实测成图法常分为：图根控制测量、地形测量、内业制图和制版印刷几个过程。

第二章地图的数学基础一、坐标系1、地图上确定地理要素分布位置和几何精度的数学要素：坐标网、控制点、地图投影以及比例尺等。

2、建立数学要素：地球形状和大小（大地控制）→曲面转化为平面（地图投影）→大与小的矛盾（比例尺）。

3、椭球体的三要素：长轴a，短轴b，扁率f=a-b/a4、大地控制的主要任务：确定地面点在地球椭球体上的位置。

包括：点在地球椭球面上的平面位置（经度纬度）；确定点到大地水准面的高度（高程）。

5、地理坐标系：用经纬度表示地面点位的球面坐标系。

包括：天文经纬度：表示地面点在大地水准面上的位置。

大地经纬度：表示地面点在参考椭球面上的位置。

地心经纬度：以地球椭球体质量中心为基点。

大地测量学中，以天文经纬度定义地理坐标。

地图学中，以大地经纬度定义地理坐标。

地图学课件_第六章_地图表示法——地图学课件PPT

（2）等值线是封闭连续的曲线，同一条等值线上数值处处相同。（3）通常情况下，等值线彼此不相交，特殊情况下，可重叠。（4）等值线间隔相同情况下，等值线越密，空间垂直变化越大，几何形态上的坡度就越陡。
地图学原理
二、等高线的测绘
以等间隔的水平面穿过三维地形表面，将其相交的轨迹正射投影于平面上，所得到的相同高度点的连线即为等高线。
伏形态。
地图学原理
按光源的位置，可以分为直照晕渲、斜照晕渲综合光照晕渲；
地图学原理
地图学原理
按色调可分为墨渲和彩色晕渲。
地图学原理
地图学原理
第五节地理信息动态表示
位置顺序时间顺序地图符号的动态视觉变量节奏
（1）确定区域单元（2）确定区域单元内数据的分布位置（3）计算点值和点的尺寸（4）作图
地图学原理
地图学原理
地图学原理
点值法应用于多项数据制图时，各项数据可采用不同色相、直径的圆点来表示。
地图学原理
2、以线状符号构成的定量表示等值线
3、以面状及立体符号构成的定量表示定量数据的特征数据的分级等值区域图的设计和绘图
地图学原理
三、等高线的分层设色与晕渲
（1）分层设色法是在等高线的基础上，根据地图的用途、比例尺和区域特征，将等高线划分一些层级，并在每一层级的面积内普染不同的颜色，以色相色调的差异表示地势高低的方法。
地图学原理
地图学原理
地图学原理
（2）晕渲法也叫阴影法，使用深浅不同的色调表示地形起
地图学原理
特殊分级
比率法分级裂点法分级迭代法分级四分位法分级标准差分级
地图学原理
第四节 3维空间信息的表示—等值线

国家精品课程《地图学》全集

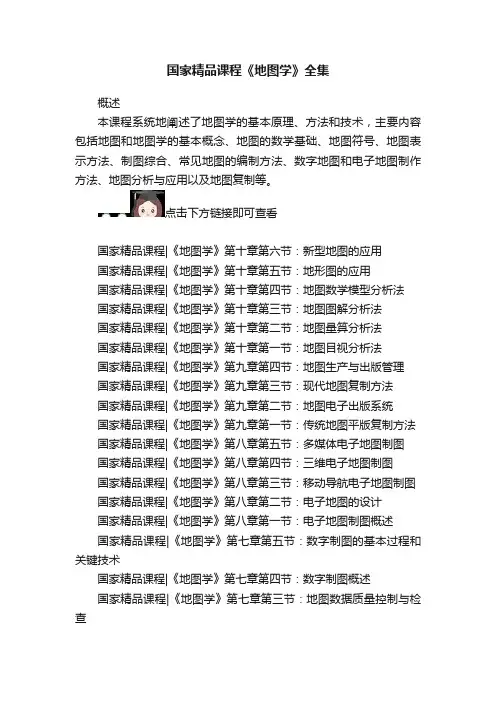

国家精品课程《地图学》全集概述本课程系统地阐述了地图学的基本原理、方法和技术，主要内容包括地图和地图学的基本概念、地图的数学基础、地图符号、地图表示方法、制图综合、常见地图的编制方法、数字地图和电子地图制作方法、地图分析与应用以及地图复制等。

地图学第六章地图应用

四、社会经济要素的阅读
(一)居民地根据其符号的形状、大小、数量，确定其类型(城镇
或农村)、分布特点、行政等级、人口数量等级、密度、人口分布趋势及其与其他要素的关系等。 (二)交通线
根据其符号的形状(或颜色)区分其类型(铁路、公路、大路、小路)等级、分布密度、起讫点及其与居民地的关系。 (三)境界线
(二)地图量算分析
地图量算是采用有关的工具直接在图上进行量测和计算，以获得地图上各要素的数量指标，包括点的坐标位置、长度、方向、距离、面积、体积、高度、坡度、密度等。用量算的数据，充实目视分析内容，如根据图上的坐标网可以确定点的坐标位置；根据等高线(或色层表)和高程注记，可以确定点的海拔高程；根据河流、道路和海岸线的曲线长度可以求算出其长度距离等。(一)地 Nhomakorabea目视分析法
地图目视分析是最基本的地图分析法，是用图者的视觉感受与思维活动相结合的分析方法。它是在逐项阅读地图内容的基础上，对制图区域或制图区域内某一部分的有关地理事物的分布特点、相互联系等进行综合分析，从中获得对整个制图区域内地理事物空间结构特征和时间系列变化的较完整的认识。
可以了解各行政区划(或自然区划)的范围界线，面积对比等。
第二节地图分析和利用
一、地图分析地图分析是在地图阅读的基础上，对地图的
有关内容进行深入、系统的研究，并结合用图者的专业知识和经验，进一步扩充和引伸，从而获得较图上更丰富的信息，为进一步深入研究制图区域提供必要的科学依据。
地图分析的主要方法有：地图目视分析法、地图量测分析法、地图图解分析法、地图数理统计和地图数学模式法等。
二、地图应用
(一)利用地图分析研究各种地理事物的分布规律和相互联系

新编地图学教程-第六章

79
80
陆地国界在图上必须连续绘出。当以山脊分水岭或其他地形线分界时，国界符号位置必须与地形地势协调。
当国界以河流中心线或主航道为界时，应该通过国界符号或文字注记明确归属关系。当河流能依比例尺用双线表示时，国界线符号应该表示在河流中心线或主航道上，可以间断绘出；假如河流不能依比例尺双线或单实线表示，或双线河符号内无法容纳国界符号时，可在河流两侧间断绘出。
如果河流为两国共同所有，即河中无明确分界，也可以采用在河流两侧间断绘出的国界符号。
51
勾绘等高线
沿地形特征点测定高程值，以比例内插法确定首曲线的点位，在地形特征线控制下，以光滑曲线连接等值点。
1.2 自然地理要素的表示
52
1.2 自然地理要素的表示
(2)分层设色法
将等高线划分为不同的高程带，并以不同的颜色区分。
53
这种方法加强了高程分布的直观印象，更容易判读地势状况，特别是有了色彩的正确配合，使地图增强了立体感。
21
（1）河流的表示在表现方法上，以蓝色线状符号的轴线表示河流的位置及长度，以线状符号的粗细表示表示河流的上游与下游，主流与支流的关系。与河流相联系的还有运河和干渠，在地理图上一般只以蓝色的单实线表示。
22
23
（2）湖泊的表示湖泊是水系中的重要组成部分，以蓝色实线或虚线轮廓，在配以蓝紫不同面色加以表示的。通常用实线表示常年积水的湖泊，用虚线表示季节性出现的时令湖。湖泊的水质，可用不同颜色加以区分。
16
（2）海底地形的表示海底地形的基本轮廓可以分为三大基本单元，即大陆架、大陆坡、大洋底。通过水深注记、等深线加分层设色来表示。
17
18
（3）航线的表示

地图学第六章普通地图

体规划或战略使用基本图。
§6-1
普通地图概述
5.小于1:100万的地理图
第六章普通地图
这类地图主要有1:150万、1:250万、1:400 万、1:600万4种比例尺，可作为经济和军事的参考用总览图，如确定战略方针、研究飞行计划、中程导弹发射等。所以这种图又叫一览和战争形势观察等使用的基本图。
§6-1
普通地图概述
第六章普通地图
一普通地图的分类 1.按比例尺划分普通地图通常按比例尺分为大、中、小比例尺3种类型的地图。一般大于等于1:10万比例尺的地图称为大比例尺普通图；小于1:10万而大于等于1:100万的地图，称为中比例尺普通地图；小于1:100万的地图称为小比例尺普通地图。
§6-2
普通基础地理要素及其符号表达
1.等高线法表示地貌
第六章普通地图
在地形图上表示地貌的方法很多，最基本的方法是等高线法。它不仅能真实地反映地貌的不同形态和起伏变化，而且也便于图上量算。是一种较科学的方法。 ① 等高线的概念等高线定义：
许多地面高程相等点连线投影到平面上的闭合曲线叫等高线。
§6-2
普通基础地理要素及其符号表达
A．基本地形的等高线表示法等高线表示地形的基本规律是：越高越陡的地方等高线图形越密集；反之，较低较平的地方第等高线图形就较稀少。这种比较是等高距一致六
章普通地图
的情况下才能得出的规律，如果是在变距等高距的情况下是不能进行比较的，只能得出一个大概的规律。
§6-2
普通基础地理要素及其符号表达
普通地图上的主要内容为普通基础地理要素，包
第六章普通地图
括水系、地形地貌、土质植被、居民地、交通线、境界线、独立地物等。这些要素简化后可作专

地图学-专题地图基本表示方法(面状要素)

32
如果世界地图依照人口总数而非土地面积绘制？ www.worldmapper.o3r3g/
Side-by-side comparison of Cartogram forms
34
来源：Cartography: Thematic Map Design, Sixth Edition
35
来源：Cartography: Thematic Map Design, Sixth Edition
分区统计图表法显示的是现象的绝对数量指标，而不是相对数量指标，可以用由小到大的渐变图形或图表反映不同时期内现象的发展动态。
29
30
选自《中国地理图集》
以面状符号表示相对数量
以点状符号表示绝对数量
31
1.1 呈面状分布地理数据的表示
Cartogram(Value-by-area Maps)
常用的统计图表有:线状图表、条形图表、放射线图表、金字塔图表、圆形（扇形）图表、三角形图表、百分比结构图表和找零法图表。
18
19
20
21
22
23
24
选自《中国地理图集》
25
选自《中国地理图集》
26
选自《中国《中国地理图集》
1.1 呈面状分布地理数据的表示分区统计图表法
部分图例设计格式
(a)
(b)
(c)
14 (d)
1.1 呈面状分布地理数据的表示等值区域法
等值区域图的编制在数据应用、表示方法和视觉
感受方面都有一些限制。
1. 首先在采集的数据类型上，由于制图表示是以区
域单元作为图斑单位，自然连续的地理数据，如
年平均气温不能用等值区域法表示；
2. 其次，如果数据不能用比值或比率量表处理就不

新编地图学教程电子教案

新编地图学教程电子教案第一章：地图学概述1.1 地图的定义与功能讲解地图的定义介绍地图的功能1.2 地图的历史与发展讲解地图的历史演变介绍现代地图的发展趋势1.3 地图学的研究内容与方法讲解地图学的研究内容介绍地图学的研究方法第二章：地图投影2.1 地图投影的基本概念讲解地图投影的定义与分类介绍地图投影的特点与局限性2.2 常见地图投影类型讲解墨卡托投影介绍高斯-克吕格投影讲述其他常见地图投影2.3 地图投影的选择与应用讲解地图投影的选择原则介绍地图投影的应用实例第三章：地图符号与表示方法3.1 地图符号的基本概念讲解地图符号的定义与分类介绍地图符号的功能与作用3.2 地图符号的设计与表示讲解地图符号的设计原则介绍地图符号的表示方法3.3 地图符号系统的建立与应用讲解地图符号系统的建立方法介绍地图符号系统的应用实例第四章：地图编制4.1 地图编制的基本流程讲解地图编制的准备工作介绍地图编制的具体步骤4.2 地图数据处理与地图编绘讲解地图数据处理的方法与技巧介绍地图编绘的方法与技术4.3 地图产品质量评价与改进讲解地图产品质量的评价指标介绍地图产品质量的改进方法第五章：电子地图设计与制作5.1 电子地图的基本概念与发展讲解电子地图的定义与特点介绍电子地图的发展历程与现状5.2 电子地图设计与制作流程讲解电子地图的设计原则与方法介绍电子地图的制作流程与技术5.3 电子地图的应用与展望讲解电子地图的应用领域介绍电子地图的发展趋势与展望第六章：地图视觉设计6.1 地图视觉设计的基本原理讲解视觉设计的概念在地图学中的应用介绍地图视觉设计的原则与方法6.2 地图色彩与视觉传达讲解地图色彩的选择与搭配介绍地图视觉传达的效果与优化6.3 地图版式设计讲解地图版式设计的基本要素介绍地图版式设计的技巧与实践第七章：地图数据分析与解释7.1 地图数据分析的基本方法讲解地图数据分析的概念与重要性介绍地图数据分析的基本方法与技术7.2 地图空间数据分析讲解地图空间数据的类型与结构介绍地图空间数据分析的方法与实践7.3 地图信息的解释与表达讲解地图信息解释的原则与方法介绍地图信息表达的技巧与案例第八章：地图学应用领域8.1 自然地图学讲解自然地图的分类与特点介绍自然地图学的研究方法与应用8.2 社会经济地图学讲解社会经济地图的分类与内容介绍社会经济地图学的研究方法与应用8.3 城市地图学讲解城市地图的分类与特点介绍城市地图学的研究方法与应用第九章：地图学与现代技术9.1 遥感技术在地图学中的应用讲解遥感技术的原理与方法介绍遥感技术在地图学中的应用案例9.2 GIS技术在地图学中的应用讲解GIS技术的原理与功能介绍GIS技术在地图学中的应用案例9.3 地图学与互联网技术讲解互联网技术在地图学中的应用介绍地图学在数字时代的发展趋势第十章：地图学project 与实践10.1 地图学project 的设计与管理讲解地图学project 的设计流程与管理方法介绍地图学project 的实践案例与分析10.2 地图学实践技能培养讲解地图学实践技能的重要性与培养方法介绍地图学实践案例与经验分享讲解地图学项目报告的结构与内容第十一章：地图学与地理信息系统（GIS）11.1 GIS 概述讲解GIS 的定义、组成与功能介绍GIS 的发展历程与现状11.2 GIS 数据讲解GIS 数据的类型、结构与处理方法介绍GIS 数据的获取、管理及质量控制11.3 GIS 空间分析讲解GIS 空间分析的基本方法与技术介绍GIS 空间分析在地图学中的应用实例第十二章：地图学与遥感技术12.1 遥感技术概述讲解遥感技术的原理、设备与分类介绍遥感技术在地图学中的应用领域12.2 遥感数据处理与分析讲解遥感数据处理的方法与技巧介绍遥感数据分析在地图学中的应用实例12.3 遥感技术在地图学中的未来发展探讨遥感技术在地图学中的潜在应用介绍遥感技术在地图学领域的发展趋势第十三章：地图学与互联网技术13.1 互联网地图学概述讲解互联网地图的定义、特点与分类介绍互联网地图学的发展现状与趋势13.2 网络地图设计与制作讲解网络地图的设计原则与方法介绍网络地图的制作技术及案例分析13.3 互联网地图的应用与挑战探讨互联网地图在各个领域的应用分析互联网地图面临的技术与伦理挑战第十四章：地图学教育与研究14.1 地图学教育概述讲解地图学教育的目标、内容与方法介绍地图学教育的发展现状与趋势14.2 地图学研究与实践讲解地图学研究的领域、方法与技术介绍地图学实践项目的设计与实施14.3 地图学学术团体与期刊介绍国际、国内地图学学术团体及期刊讲解地图学学术交流与传播的重要性第十五章：地图学未来展望15.1 地图学发展的新趋势探讨地图学在数字时代的发展趋势分析地图学面临的新挑战与机遇15.2 地图学技术创新与应用讲解地图学技术创新的领域与方向介绍地图学新技术在实际应用中的案例15.3 地图学的社会影响与价值探讨地图学在解决现实问题中的作用分析地图学在未来的社会影响与价值重点和难点解析本文主要介绍了新编地图学教程的电子教案，包括地图学的基本概念、历史与发展、研究内容与方法、地图投影、符号与表示方法、地图编制、电子地图设计与制作、地图视觉设计、地图数据分析与解释、地图学应用领域、地图学与现代技术、地图学project 与实践以及地图学教育与研究等方面。

地图学1-7章重点讲解

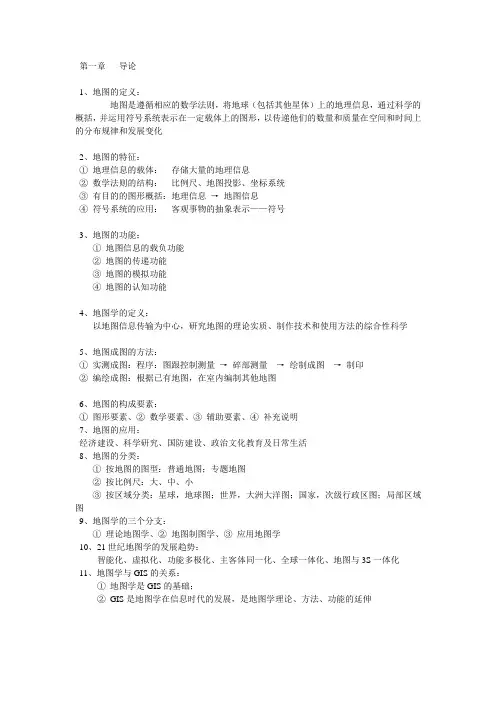

第一章导论1、地图的定义：地图是遵循相应的数学法则，将地球（包括其他星体）上的地理信息，通过科学的概括，并运用符号系统表示在一定载体上的图形，以传递他们的数量和质量在空间和时间上的分布规律和发展变化2、地图的特征：①地理信息的载体：存储大量的地理信息②数学法则的结构：比例尺、地图投影、坐标系统③有目的的图形概括：地理信息→地图信息④符号系统的应用：客观事物的抽象表示——符号3、地图的功能：①地图信息的载负功能②地图的传递功能③地图的模拟功能④地图的认知功能4、地图学的定义：以地图信息传输为中心，研究地图的理论实质、制作技术和使用方法的综合性科学5、地图成图的方法：①实测成图：程序：图跟控制测量→碎部测量→绘制成图→制印②编绘成图：根据已有地图，在室内编制其他地图6、地图的构成要素：①图形要素、②数学要素、③辅助要素、④补充说明7、地图的应用：经济建设、科学研究、国防建设、政治文化教育及日常生活8、地图的分类：①按地图的图型：普通地图；专题地图②按比例尺：大、中、小③按区域分类：星球，地球图；世界，大洲大洋图；国家，次级行政区图；局部区域图9、地图学的三个分支：①理论地图学、②地图制图学、③应用地图学10、21世纪地图学的发展趋势：智能化、虚拟化、功能多极化、主客体同一化、全球一体化、地图与3S一体化11、地图学与GIS的关系：①地图学是GIS的基础；②GIS是地图学在信息时代的发展，是地图学理论、方法、功能的延伸第二章地球体与地图投影1、地球表面的三级逼近：自然表面→大地水准面（物理表面）→地球椭球面（数学表面）→参考椭球面2、大地水准面：由静止的海平面作为基准向大路延伸形成的封闭曲面，是一个起伏不平的重力等位面，形成大地体，即地球的物理表面3、地球椭球体：将大地体绕短轴旋转形成表面光滑的椭球体，即旋转椭球体4、总地球椭球（与大地最密合的正常椭球）的定位：①地球椭球体的中心和地球的质心重合②地球椭球体得短轴和地球的地轴重合③地球椭球体起始大地子午面和天文子午面重合④在确定参数a（长半轴）、f（扁率）时，要满足在全球范围内的大地水准面差距的平方和最小5、空间参照系：（1）天球坐标系：原点、坐标轴指向不变，用以描述星球的状态和轨迹（2）地球坐标系：球心坐标系、球面坐标系6、地理坐标：（属于：地球坐标系→球面坐标系）地理坐标就是用经线、纬线、经度、纬度表示地面点位的球面坐标以地球的北极、南极、赤道以及本初子午线作为基本的点和线，就可以构成地球表面的地理坐标系统。

地图学第六章地图表示方法

第六章地图表示方法1地图的表示方法：是指地图上表达制图对象特征的基本方法。

目前有个体符号法、线状符号法、运动符号法、范围法、质底法、量底法、等值线法、点值法、网格法、定点统计图表法、分区统计图表法和分区分级统计图法等12种基本表示方法。

2点状符号的二维图形可以扩展为：（1）分割圆饼状或圆状的分割圆是一种常用结构的统计图放映事物总量的内部组成，用扇形表示各成分所占比例。

（2）坐标统计图: A金字塔图表：B三角形图标C玫瑰图（3）立体符号：三位符号使点状符号产生立体感，还可以减少符号在图面上按比例所占的空间面积，常见的三位图形有：球状符号，柱状符号，轴测图符号。

3线状符号的定性表示：线状符号的表示形式包括：单线，平行双线，实线，虚线，渐平线，指向线，对称和非对称划线。

4运动状态的线性表示：动态且呈现为线状延伸的事物存在两种不同状况，一种是事物本身就表现为一维线状或带状。

一种是事物本身可能不是线状，但其运动的轨迹或相互关系可概括为线状。

（1）放映移动的起止点：多数情况下起止点必须明确标注在地图的特定位置上但对于呈现面状移动的现象，只能有概略的定位。

(2)表示前进路线和方向（3）流量：表示两点之间的疏通量（4）流速：在普通地图中，常以带数字的箭头表示河流流速（5）线性指标：放映运动对象的质量特征(6)相互关系：两点间的相互关系常常以动线符号表示走向线的其他方式：沿线用箭头首位相接，细箭头宽箭尾示意等。

5面状地理数据的定性表示：在地图上能以实际空间形态呈现的2维面状现象。

其属性特征符合定名量表数据，通常以色相分量和网纹变量及其组合作为主要的显示手段（1）定性数据的特性：A类型图：类型图无空白区域，图斑互不重叠且类型具排他性。

B区划图：其特征也是无空白区域，图斑互不重叠且类型具排他性。

它的图斑表示了专题的综合性质。

C范围图：范围法采用的分布界限常有精确定域和概略定域之分。

6地图的地理事物的分类和分级：既要以相应学科的分类规则为基本依据，又要符合制图要求。
