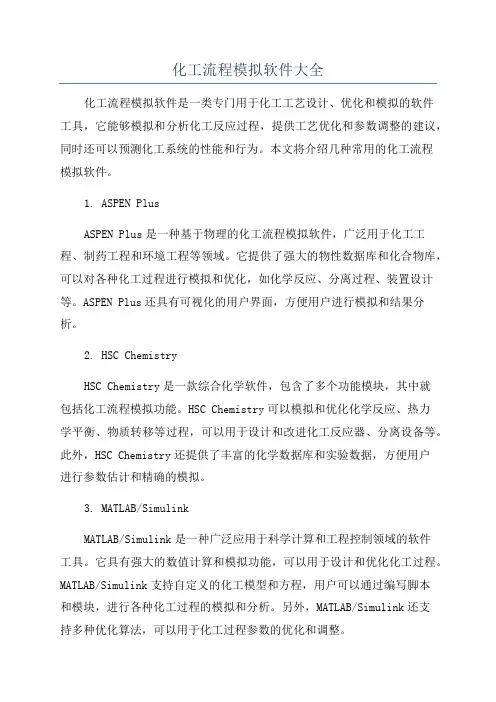

化工流程模拟软件大全化工流程模拟软件是一类专门用于化工工艺设计、优化和模拟的软件工具，它能够模拟和分析化工反应过程，提供工艺优化和参数调整的建议，同时还可以预测化工系统的性能和行为。
本文将介绍几种常用的化工流程模拟软件。
1. ASPEN PlusASPEN Plus是一种基于物理的化工流程模拟软件，广泛用于化工工程、制药工程和环境工程等领域。
它提供了强大的物性数据库和化合物库，可以对各种化工过程进行模拟和优化，如化学反应、分离过程、装置设计等。
ASPEN Plus还具有可视化的用户界面，方便用户进行模拟和结果分析。
2. HSC ChemistryHSC Chemistry是一款综合化学软件，包含了多个功能模块，其中就包括化工流程模拟功能。
HSC Chemistry可以模拟和优化化学反应、热力学平衡、物质转移等过程，可以用于设计和改进化工反应器、分离设备等。
此外，HSC Chemistry还提供了丰富的化学数据库和实验数据，方便用户进行参数估计和精确的模拟。
3. MATLAB/SimulinkMATLAB/Simulink是一种广泛应用于科学计算和工程控制领域的软件工具。
它具有强大的数值计算和模拟功能，可以用于设计和优化化工过程。
MATLAB/Simulink支持自定义的化工模型和方程，用户可以通过编写脚本和模块，进行各种化工过程的模拟和分析。
另外，MATLAB/Simulink还支持多种优化算法，可以用于化工过程参数的优化和调整。
4.CHEMCADCHEMCAD是一种用于化学工程和石化工程的流程模拟和优化软件。
它提供了多个模块，包括化学反应、传热、输送等。
CHEMCAD支持多种化工反应模型和平衡模型，可以模拟和优化各种反应器和设备。
此外，CHEMCAD还具有友好的用户界面和报表功能，方便用户进行模拟和结果分析。
5.PRO/IIPRO/II是由Honeywell公司开发的一款化工过程模拟软件，广泛应用于化工工业领域。

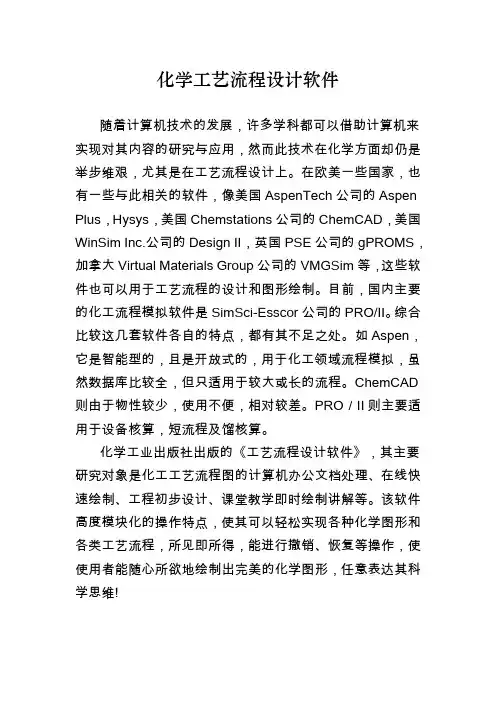

化学工艺流程设计软件随着计算机技术的发展，许多学科都可以借助计算机来实现对其内容的研究与应用，然而此技术在化学方面却仍是举步维艰，尤其是在工艺流程设计上。
在欧美一些国家，也有一些与此相关的软件，像美国AspenTech公司的Aspen Plus，Hysys，美国Chemstations公司的ChemCAD，美国WinSim Inc.公司的Design II，英国PSE公司的gPROMS，加拿大Virtual Materials Group公司的VMGSim等，这些软件也可以用于工艺流程的设计和图形绘制。
目前，国内主要的化工流程模拟软件是SimSci-Esscor公司的PRO/II。
综合比较这几套软件各自的特点，都有其不足之处。
如Aspen，它是智能型的，且是开放式的，用于化工领域流程模拟，虽然数据库比较全，但只适用于较大或长的流程。
ChemCAD 则由于物性较少，使用不便，相对较差。
PRO／II则主要适用于设备核算，短流程及馏核算。
化学工业出版社出版的《工艺流程设计软件》，其主要研究对象是化工工艺流程图的计算机办公文档处理、在线快速绘制、工程初步设计、课堂教学即时绘制讲解等。
该软件高度模块化的操作特点，使其可以轻松实现各种化学图形和各类工艺流程，所见即所得，能进行撤销、恢复等操作，使使用者能随心所欲地绘制出完美的化学图形，任意表达其科学思维!一、工艺流程设计软件的特点工艺流程设计在使用计算机绘制的过程中存在着很大的难度，对于化工专业的大部分计算机用户来说，熟练运用一套专业的图形绘制软件是非常困难的。
本软件通过科学的分类，将化工常规设备中的254个“图形”高度模块化，划分为“管件、阀门、贮罐、塔器、封头、仪表、换热器、搅拌器、除尘器、传动结构、管道特殊件、管道符号、几何图形”等13个组库，囊括了化学工艺流程绘制过程中所需要的大部分图形元件，使用户可以方便地按照化学原理对其进行各种单元操作组合、拆分、放大、缩小，绘制出各种化工工艺流程图。
化工行业中常用的软件介绍1、Chemoffice系列软件Chemoflic。
是一套功能十分强大的化学专业应用软件，它是由ChemDraw, Chem3D和ChemFinder等三个软件组成的一个软件包，按发布时IaJ有2002. 2004,2006等版本，根据功能和专业化程度又分为Std, Pro和Ultra三种版本，Ultra版还包含E-notebook及Chemlnfo 数据库，使其应用性更强。
(1) ChemDraw的应用能够绘制和编辑高质量的化学结构图，识别和显示立体结构，具有化学结构式与化学名称相互转换的功能:由于内建有NMR数据库，能够与Excel数据兼容，能够进行网络数据库信息检索等。
(2) CHem3 D的应用①将2D图形转化为3D图形②利用Chem3D进行化学计算2、数据处理软件OriginOrigin包含高级扫描绘图、C语言和内置300多个数学函数的NAG数值计算库，是一种化学数据的计算软件。
它包含了统计学、信号处理、曲线拟合和峰值分析等高级数据分析工具。
由于具有C程序与数值计算和作图能力综合功能，适合作为化工和高等教育的化学专业人员从事科研和教学时进行数据处理、分析和计算以及制作高质量的图表。
①、Origin的数据分析功能木软件设有专门的移向工具以便审视、读取和屏蔽数据，内置100多种函数可用于数据拟合。
含有的数据分析工具有::(I)统计学工具，描述统计学、拟合比较、多项回归、总体t一试验、残存分析等。
(Z)曲线拟合，非线性最小二乘法拟合NLSF、运用Origin C语言的NLSF、线性回归、多项式回归等。
(3)信号处理，进行卷积法、重叠合法、快速傅里叶变换((FFT i.e.Fast Fourier Transform)、修匀、邻接平均等。
(4)峰值分析，基线和峰值分析、基线工具、采集峰值工具、峰值拟合等组件。
Origin的数据处理应用十分广泛。
②、用Origin软件绘制实验数据曲线(1)打开Origin，在“Datai”列表的A[X]和B[Y]中输入实验数据。

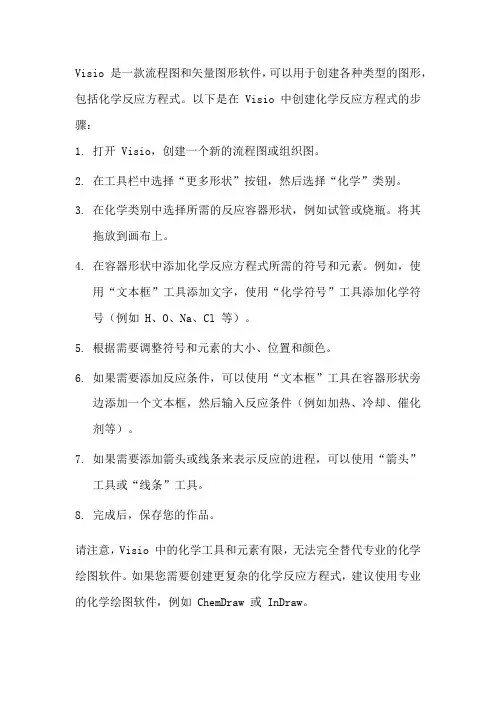

Visio 是一款流程图和矢量图形软件，可以用于创建各种类型的图形，包括化学反应方程式。
以下是在 Visio 中创建化学反应方程式的步骤：
1.打开 Visio，创建一个新的流程图或组织图。
2.在工具栏中选择“更多形状”按钮，然后选择“化学”类别。
3.在化学类别中选择所需的反应容器形状，例如试管或烧瓶。
将其
拖放到画布上。
4.在容器形状中添加化学反应方程式所需的符号和元素。
例如，使
用“文本框”工具添加文字，使用“化学符号”工具添加化学符号（例如 H、O、Na、Cl 等）。
5.根据需要调整符号和元素的大小、位置和颜色。
6.如果需要添加反应条件，可以使用“文本框”工具在容器形状旁
边添加一个文本框，然后输入反应条件（例如加热、冷却、催化剂等）。
7.如果需要添加箭头或线条来表示反应的进程，可以使用“箭头”
工具或“线条”工具。
8.完成后，保存您的作品。
请注意，Visio 中的化学工具和元素有限，无法完全替代专业的化学绘图软件。
如果您需要创建更复杂的化学反应方程式，建议使用专业的化学绘图软件，例如 ChemDraw 或 InDraw。

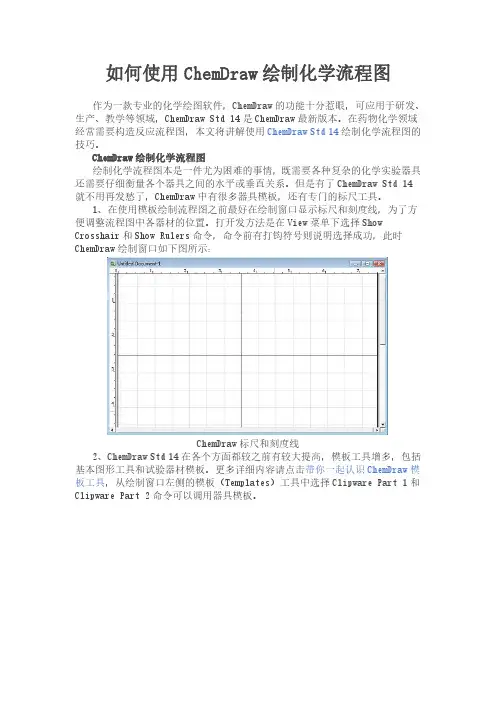

如何使用ChemDraw绘制化学流程图
作为一款专业的化学绘图软件，ChemDraw的功能十分惹眼，可应用于研发、生产、教学等领域，ChemDraw Std14是ChemDraw最新版本。
在药物化学领域经常需要构造反应流程图，本文将讲解使用ChemDraw Std14绘制化学流程图的技巧。
ChemDraw绘制化学流程图
绘制化学流程图本是一件尤为困难的事情，既需要各种复杂的化学实验器具还需要仔细衡量各个器具之间的水平或垂直关系。
但是有了ChemDraw Std14
就不用再发愁了，ChemDraw中有很多器具模板，还有专门的标尺工具。
1、在使用模板绘制流程图之前最好在绘制窗口显示标尺和刻度线，为了方便调整流程图中各器材的位置。
打开发方法是在View菜单下选择Show Crosshair和Show Rulers命令，命令前有打钩符号则说明选择成功，此时ChemDraw绘制窗口如下图所示：
ChemDraw标尺和刻度线
2、ChemDraw Std14在各个方面都较之前有较大提高，模板工具增多，包括基本图形工具和试验器材模板。
更多详细内容请点击带你一起认识ChemDraw模板工具，从绘制窗口左侧的模板（Templates）工具中选择Clipware Part1和Clipware Part2命令可以调用器具模板。
ChemDraw绘制实验装置
以上就是使用ChemDraw Std14绘制化学流程图的教程内容，若在学习过程中遇到困难需要帮助请点击ChemDraw支持中心。

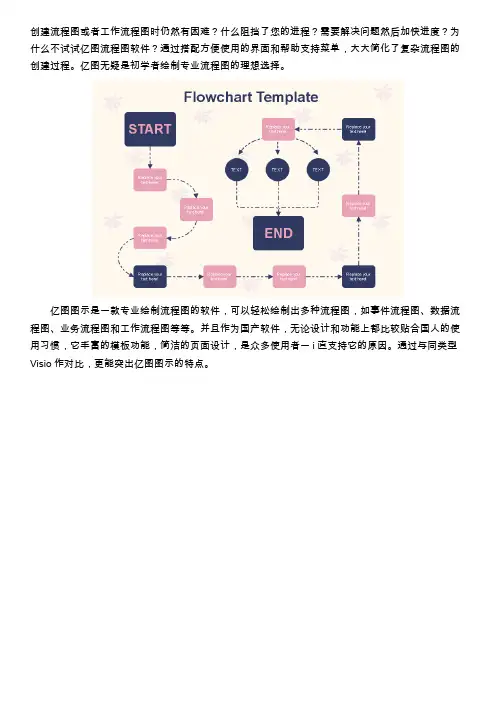

创建流程图或者工作流程图时仍然有困难？什么阻挡了您的进程？需要解决问题然后加快进度？为什么不试试亿图流程图软件？通过搭配方便使用的界面和帮助支持菜单，大大简化了复杂流程图的创建过程。
亿图无疑是初学者绘制专业流程图的理想选择。
亿图图示是一款专业绘制流程图的软件，可以轻松绘制出多种流程图，如事件流程图、数据流程图、业务流程图和工作流程图等等。
并且作为国产软件，无论设计和功能上都比较贴合国人的使用习惯，它丰富的模板功能，简洁的页面设计，是众多使用者一i直支持它的原因。
通过与同类型Visio作对比，更能突出亿图图示的特点。
用亿图软件轻松绘制工业流程图“工欲善其事必先利其器”，绘制工业流程图工具选择很重要。
小编以常用的亿图图示为例，给大家展示一下绘制工业流程图的步骤。
首先新建流程图，选择“工作流程图模板”中所需要的例子“双击”，跳转到画布页面。
我们很容易发现画布周边的菜单栏、符号库和工具栏。
如果需要在模板上修改不同类型图形，可以选中图形，点击“开始”、“编辑”、“替换形状”即可。
修改连接线的方式很简单，只需要点击“页面布局”、“主题”、“连接线”，当然还可以自己创作独特的连接线主题风格。
双击图形、符号即可编辑文本，点击页面空白区域或者按ESC键实现快速输入文本。
亿图图示EDraw Max是一款由深圳市亿图软件有限公司开发的全类型，综合图形图表设计软件，解决跨平台，多领域，全终端的图形设计，图文混排和工程制图等需求。
亿图图示是一款简单易用的快速制图软件，适合任何人绘制任何类型的图表。
使用这款智能的软件释放您的创造力，使用免费的模版轻松设计和创建惊艳的图表。
作为一款新颖小巧，功能强大的矢量绘制软件，让你轻松且高效地绘制各种流程图，网络图和商业图表。
操作简易的化学画图软件ChemWindow初步认识ChenWindow一.ChemWindow简介：ChemWindow是一个能绘出各种结构和形状的化学分子结构及化学图形软件。
是Soft shell Intern.Ltd.于1989年推出的产品, 较新版本为6.0 版。
原版为英文版,但因为在我国化学界较为有名,所以部分版本为中文版.用户可以根据需要下载相应版本. ChemWindow为免费软件,可在Internet 上相关网站下载,可运行于Microsoft Windows 9X \ 2000 \ XP 版下。
这里主要介绍ChemWindow 6.0版本。
ChemWindow 6.0 与旧版本相比有很大的扩展,包括:⑪绘画分子结构。
⑫化学反应式和化学实验装置;光谱曲线处理。
⑬SymApps 6.0 三维立体化学和点群计算。
二.下载与安装Chemwindow 6. 0 标准版在中国化学软件网( ) 及中国化学化工网() 上都能搜索到。
程序软件包下载后,双击Chemwindow 图标进行安装, 然后进入标准Windows 程序安装向导,依次按向导提示,点击按钮将文件安装到缺省目录下,并在“开始”菜单或桌面上建立的快捷方式图标。
三.启动和设置⑪启动安装后的Chemwindow 6.0 可以在“开始”菜单的“程序”项中点击启动,也可以直接从桌面上双击Chemwindow 图标。
⑫设置在Chemwindow 6.0 的程序界面是标准的Win98 窗口,可以方便地对所绘图形进行预定设置。
打开“View”菜单,点击相关的工具条,即在界面上弹出工具按钮,在绘制分子结构时,直接点出相应按钮即可得到随心所欲的结构式,十分方便、友好。
四.功能ChemWindow 6.0 主要有4 个功能模块组成:[1] 分子结构绘制,包括化学键绘制、各种环结构绘制、化学反应机理的表示、相应文字说明、电子云表示等功能;[2] 化学实验装置图绘制,包括各种接口的玻璃仪器的图形模板;[3] 化工工艺流程图绘制,具有各类化工设备的示意图形库;[4] 提供大量的各种复杂分子结构通用模板,直接提取应用。
化学绘图类软件ChemWindow的使⽤⽅法和技巧Chem windows软件是化学绘图类软件,主要⽤于分⼦结构式的绘制。
ChemWindow 的操作绝⼤部分由⿏标便可完成，基本使⽤⽅法借助Help亦可较快学会。
化学绘图软件(ChemWindows) v6.0 汉化特别版(附序列号)类型：图像处理⼤⼩：14.3MB语⾔：简体中⽂时间：2014-02-27查看详情Chem Windows不但可以画⼆维分⼦结构，还提供了模拟三维分⼦结构的⼯具。
在中⽂Windows环境可直接输⼊汉字，所画分⼦结构式可通过剪贴，放⼊Word等for Windows软件编辑的⽂件中，还可利⽤其提供的程序转换为其它多种图形格式的⽂件，为其它应⽤软件调⽤，如转换为EPS⽂件。
１．绘制ChemWindow 图形的⼏点技巧在绘制复杂分⼦结构式时，利⽤复制、⽔平或垂直翻转等操作可绘出对称协调的分⼦结构式图形。
⽽在绘制化学反应⽅程式时，当反应式很长时，各部分之间要处于同⼀⽔平线上，若采取逐个摆放，既费时⼜费⼒，最简单的⽅法是先⽤选择⼯具选取该反应式，然后从Arrange下拉菜单中选择Align Object命令，出现⼀对话框，选⽔平排序即可。
分⼦结构式中原⼦标记⽤标记⼯具（Label Tool）为好，虽然标题⼯具（Caption Tool）也能进⾏元素符号的输⼊，但⽤该⼯具输⼈的元素符号独⽴于所画的分⼦结构式，且元素符号与键之间连接很不协调，不便于后续操作。
⽽⽤标记⼯具输⼊，则元素符号与所画分⼦结构式构成⼀个协调的整体。
２． Word⽂本中ChemWindow 图形的嵌⼈和幻灯⽚的制作ChemWindow 图形以***.cw2形式存储，⼀般软件不能直接调⽤。
这样Word⽂本中嵌⼊分⼦结构式图形，⼀般遵循下列操作程序：开机→运⾏Windows→打开Word⽂本⽂件→最⼩化（切换⾄桌⾯）→运⾏ChemWindow→打开图形⽂件（或绘制分⼦结构式图形）→将所选图形复制到剪贴板→切换⾄Word⽂本中→将光标置于⽂本中需嵌⼈图形的位置，从编辑菜单中选择粘贴命令。
常见化学软件的简单应用随着化学这个学科的发展，衍生出了许多和化学相关的子学科，例如生物化学、物理化学、有机化学、地质化学、环境化学、材料化学、分析化学、电化学等等。
而随着实验内容的精细化和实验耗材成本的增加，采用计算机模拟一些在普通实验条件下无法合成的反应和处理繁琐的实验数据，成为当今化学这个学科的一个重要的实验方法和一种不可或缺的工具。
当然，计算机模拟化学反应和处理相应的数据需要借助一些特定的化学软件。
而我们所熟知的化学软件有Chemdraw、chemwindow、Gaussview、Encifer、Materialstudio、origin 等等。
下面介绍几种软件的简单的应用。
1、利用Chemdraw绘制简单的分子结构ChemDraw 软件功能十分强大，可以编辑、绘制与化学有关的一切图形，如建立和编辑各类分子式、方程式、结构式、立体图形、对称图形、轨道等，并能对图形进行编辑、翻转、旋转、缩放、存储、复制、粘贴等多种操作。
它绘制的图形可以直接复制粘贴到Word中使用。
在进入Chemdraw之后，我们可以看到，在窗体的最左边有一系列的化学键（虚线，实线，双线，粗黑箭头等）还可以看到各种图形，这就是“主工具图标板”，窗体的最上方是“菜单栏”，在窗体中间存在一个空白的作图区称为“编辑区”。
根据所要求的分子，我们可以选择相应的分子碎片或者是主工具图标板所提供的工具。
例如，我们要构建[Co(NH3)6]3+，我们必须构建一个四角双锥结构。
其具体操作是：主工具图标板→templates →stereocenters 选择四角双锥结构。
即如图1所示。
之后选中图的中心，选中工具图标中的“A ”即可改写中心原子，采取同样的方法可以在编辑区域的六个键的地方输入“NH3”，即可形成[Co(NH 3)6]3+的立体结构。
如图2所示。
此外,我们还可以构建不同键型的苯的衍生物。
如图3离域大п键形式的苯酚结构和单双键交替出现的苯酚结构。
常用化学软件大全化学结构式有关化学结构式编辑的软件市面上非常之多，它们各有所长。
既有商品的，亦有对教育界及家用免费的。
其功能主要是描绘化合物的结构式、化学反应方程式、化工流程图、简单的实验装臵图等化学常用的平面图形的绘制。
常见的这类软件有：ChemDraw, ChemWindow, ISIS Draw, ChemSketch等。
前两个为商业软件，有关它们的资料可以查阅各自的网站/ 和/，最新版本分别为6.0和6.5。
后两个对教育界及家用为免费软件，可以在它们各自的网站/和/上下载，最新版本分别为2.2和4.0。
ChemDraw为当前最常用的结构式编辑软件，除了以上所述的一般功能外，其ultra版本还可以预测分子的常见物理化学性质如：熔点、生成热等；对结构按IUPAC原则命名；预测质子及碳13化学位移等。
ChemWindow的一个最突出的特点是与光谱的结合，它的 6.5 Spectroscopy 版本包括了一个约五万张13C NM的数据库(达250兆)，因而其预测更加精确；除了根据化合物的结构预测13C NMR化学位移外，还能预测红外图谱、质谱等，更可以读入标准格式的NMR、IR、Raman、UV及色谱图。
这些程序虽然可以画出非常好的二维化学结构，但除了ChemSketch 外，要表现出三维的化学结构则十分困难，必须依赖于一些专门的3D软件来实现。
三维结构比较有名的化学三维结构显示与描绘软件有：Chem3D, WebLab Viewer Pro, RasWin, ChemBuilder 3D, ChemSite等，它们都能够以线图(wire frame), 球棍(ball and stick), CPK及丝带(ribbon)等模式显示化合物的三维结构。
其中的RasWin和WebLab Viewer的Lite版只能显示而无法编辑三维分子模型，为免费软件，RasWin可以在几乎所有的化学软件站点找到，WebLab Viewer的下载地址为/。
化学化工常用软件介绍化学化工是一门涉及化学原理和化学工艺的学科，常用软件在化学化工研究和工业生产中发挥着至关重要的作用。
下面将介绍几种常用的化学化工软件。
1. Aspen PlusAspen Plus是一款广泛应用于化工工艺模拟、优化和设计的软件。
它可以模拟各种化工过程，如精炼、分离、聚合等，并通过优化设计来提高工艺效率和产量。
Aspen Plus还提供了强大的热力学数据库和计算引擎，可以进行物性参数估算和流体性质计算。
此外，它还具有用户友好的界面和灵活的图形工具，方便用户进行模拟和结果分析。
2. ChemDraw3. COMSOL MultiphysicsCOMSOL Multiphysics是一款用于多物理场模拟和仿真的软件。
它可以模拟和求解各种物理场，包括流体力学、热传导、电磁场等，以及它们之间的相互作用。
在化学化工领域中，COMSOL Multiphysics可以用于模拟反应器、传热设备、分离设备等，并优化设计和参数。
此外，它还支持用户自定义模块的开发和集成，以满足不同领域的需求。
4.HYSYSHYSYS是一种广泛应用于石油和化工工艺模拟和优化的软件。
它可以模拟和分析各种化工过程，如炼油、化肥生产、天然气处理等，并通过优化设计来提高产量和降低能耗。
HYSYS还提供了丰富的物性模型和化学反应机制，以及直观的流程图形界面，使得用户可以轻松进行模拟和结果分析。
5. AutoCAD总结起来，化学化工常用的软件有Aspen Plus、ChemDraw、COMSOL Multiphysics、HYSYS和AutoCAD等。
它们分别用于化工过程模拟和优化、化学结构绘制、多物理场模拟、石油化工工艺模拟和优化、以及化工装置设计和布置等领域。
这些软件在实验室研究、工业生产和技术创新中发挥着重要的作用，提高了工艺效率、降低了能耗和环境污染，并促进了化学化工领域的发展。
chemoffice的介绍
ChemOffice是一款综合性科学应用软件包，主要用于化学和生物研究领域的科研人员个人使用。
它主要包含以下几款软件：
1. ChemDraw：这是一款专业的化学结构绘图软件，提供完整的结构绘图解决方案，让用户可以快速绘制各种化学结构，包括分子、配合物、离子、微量元素、金属离子等。
同时，它还支持各种模拟实验，比如电荷分布、强度分析、结构优化等。
2. Chem3D：这是一款用于模拟分子结构的计算机程序，它能够用于建立、编辑和模拟分子结构，以及帮助科学家们对分子结构进行分析。
它使用一种称为Molecular Mechanics的技术来模拟分子结构，可以帮助科学家们更好地理解分子行为和性质。
3. ChemFinder：这是一款专业的化学信息检索软件，它可以帮助用户快速查找和获取有关化学物质的信息。
ChemFinder可以搜索和检索来自多种数据库的化学物质的数据，以及与化学有关的文献、图片、简介、结构式、分子量等信息。
它也可以帮助用户查找化学物质的物理性质、生物活性、生物类型、结构式等信息。
此外，ChemOffice还支持实验室科学家的实验、研究和教学活动，可以帮助科学家更有效地组织和管理实验数据，更有效地分析和可视化实验结果，更有效地分享实验结果。
流程图就是用一些规则的符号及连线来表示某个具体事务处理的进程。
它能够用于描绘体系内各职工、单位之间事务关系、作业顺序和办理信息流向。
事务流程图适用于各类行业，描绘的是完整的
事务流程一般没有数据的概念。
根据维基百科，流程图根据不同的用户群体，可以大体划分为四类：文档流程图、数据流程图、系统流程图和程序流程图。
不同的职业角色所需要绘制的流程图也不一样，或许你会问，这么多流
程图是否有明确的分类标准呢?其实流程图作为图形化的表达工具，我们运用的过程其实是帮助我们思考系统在某个层面信息节点的控制。
所以，不必纠结它所属的种类，只需要结合实际情况使用和
理解就好。
丰富的流程图模板和符号，有效提升工作效率
亿图图示是一款专业绘制流程图的软件，它含有丰富的模板和例子，不仅满足我们画各类流程
图的需求，如数据流程图、时间流程图和工作流程图等，还有几十种例子可供我们选择，极大方便了我们二次修改和创作工作。
还有海量的符号满足流程图的绘制需求，简单布局设置，只需要我们在画布左侧剪贴画里面，拖动需要的符号，即可直接使用，极大的提升了我们的办公效率。
我们以亿图图示为工具以绘制业务泳道图为例，教大家绘制简单好看的流程图。
第一步，下载并安装亿图图示，打开软件新建一个空白文档。
在左侧符号库里找到“水平跨职能
图形状”，将符号直接拖进画布。
再将鼠标移动至画板中泳道图符号右上方即可设置添加或删除行数。
第二步，添加符号。
在左侧符号库中有绘制基本流程图形状所需要的各种符号，选中你需要的
直接鼠标拖到泳道中。
第三步，添加连接线和关键文字说明。
菜单栏上方有连接线功能，鼠标双击图形符号，即可编
辑文字。
当然，为了使流程图看起来更好看，可以修改泳道流程图的背景颜色、符号填充。
亿图图示，即亿图图示专家（EDraw Max），是一款基于矢量的绘图工具，包含大量的事例库和模板库。
可以很方便的绘制各种专业的业务流程图、组织结构图、商业图表、程序流程图、数据流程图、工程管理图、软件设计图、网络拓扑图等等。
它帮助您更方便，更快捷的阐述设计思想，创作灵感。
