阴极保护系统的运行与维护范本

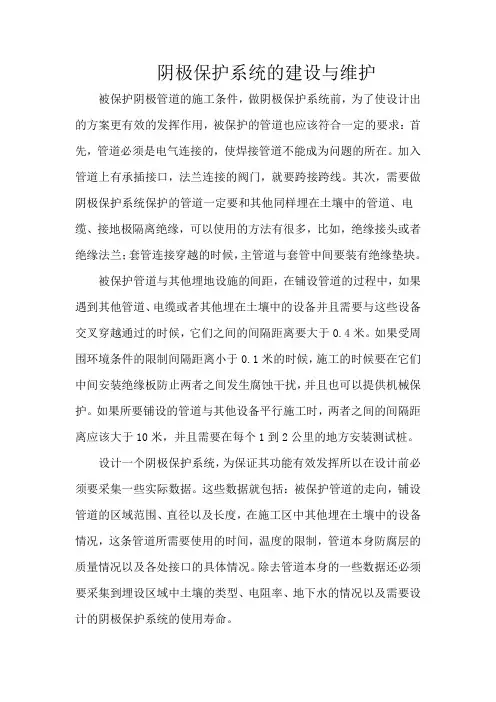

阴极保护系统的建设与维护被保护阴极管道的施工条件，做阴极保护系统前，为了使设计出的方案更有效的发挥作用，被保护的管道也应该符合一定的要求：首先，管道必须是电气连接的，使焊接管道不能成为问题的所在。

加入管道上有承插接口，法兰连接的阀门，就要跨接跨线。

其次，需要做阴极保护系统保护的管道一定要和其他同样埋在土壤中的管道、电缆、接地极隔离绝缘，可以使用的方法有很多，比如，绝缘接头或者绝缘法兰；套管连接穿越的时候，主管道与套管中间要装有绝缘垫块。

被保护管道与其他埋地设施的间距，在铺设管道的过程中，如果遇到其他管道、电缆或者其他埋在土壤中的设备并且需要与这些设备交叉穿越通过的时候，它们之间的间隔距离要大于0.4米。

如果受周围环境条件的限制间隔距离小于0.1米的时候，施工的时候要在它们中间安装绝缘板防止两者之间发生腐蚀干扰，并且也可以提供机械保护。

如果所要铺设的管道与其他设备平行施工时，两者之间的间隔距离应该大于10米，并且需要在每个1到2公里的地方安装测试桩。

设计一个阴极保护系统，为保证其功能有效发挥所以在设计前必须要采集一些实际数据。

这些数据就包括：被保护管道的走向，铺设管道的区域范围、直径以及长度，在施工区中其他埋在土壤中的设备情况，这条管道所需要使用的时间，温度的限制，管道本身防腐层的质量情况以及各处接口的具体情况。

除去管道本身的一些数据还必须要采集到埋设区域中土壤的类型、电阻率、地下水的情况以及需要设计的阴极保护系统的使用寿命。

新旧阴极保护系统的建设与维护，对于新建阴极保护系统，通常情况下我会都根据以前的施工经验再加上理论的计算，来最终确定该管道系统所需要的保护电流，阴极保护站大概的位置。

阴极保护站所处的位置必须要测量实际的土壤电阻率，日后选择阳极地床的位置应该在低土壤电阻率的地方。

对于已经建成的管道做阴极保护，可以通过理论计算来实现。

也可以实际测量出该管道阴极保护所需要的保护电流。

在实际测量阴极保护电流时，可以用蓄电池或临时的整流电源及地床给管道送电，测量管道沿线各点的管地电位，根据实验结果确定阴极保护电流及保护站位置，大多数情况下，将阴极保护站设立在管道泵站、加压站或阀室处。

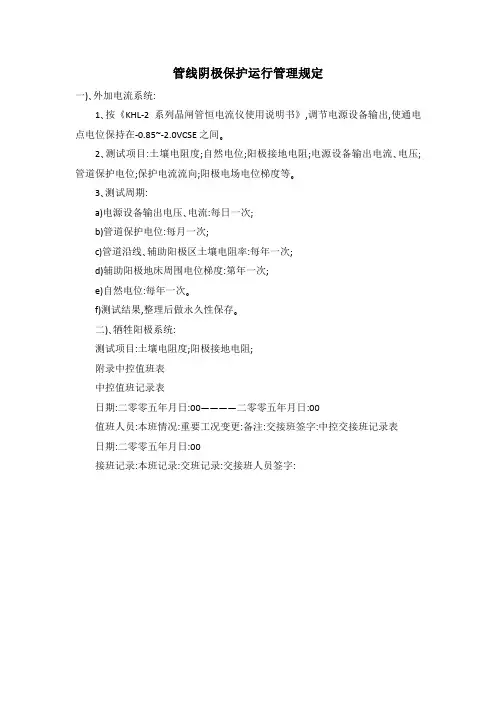

管线阴极保护运行管理规定
一)､外加电流系统:
1､按《KHL-2系列晶闸管恒电流仪使用说明书》,调节电源设备输出,使通电点电位保持在-0.85~-2.0VCSE之间｡
2､测试项目:土壤电阻度;自然电位;阳极接地电阻;电源设备输出电流､电压;管道保护电位;保护电流流向;阳极电场电位梯度等｡
3､测试周期:
a)电源设备输出电压､电流:每日一次;
b)管道保护电位:每月一次;
c)管道沿线､辅助阳极区土壤电阻率:每年一次;
d)辅助阳极地床周围电位梯度:第年一次;
e)自然电位:每年一次｡
f)测试结果,整理后做永久性保存｡
二)､牺牲阳极系统:
测试项目:土壤电阻度;阳极接地电阻;
附录中控值班表
中控值班记录表
日期:二零零五年月日:00————二零零五年月日:00
值班人员:本班情况:重要工况变更:备注:交接班签字:中控交接班记录表
日期:二零零五年月日:00
接班记录:本班记录:交班记录:交接班人员签字:。

管道阴极保护施工方案
管道阴极保护是一种常用的技术，用于延长金属管道的使用寿命，减少腐蚀损失。

下面是一个管道阴极保护施工方案的简要说明，供您参考。

施工方案：
1. 准备工作：确定管道阴极保护的适用范围和目标，清理管道表面的杂物和污垢，确保阴极保护设备接地良好。

2. 阴极保护设备选择：根据管道的材料、直径、长度和使用环境等因素，选择合适的阴极保护设备。

常见的阴极保护设备包括牺牲阳极、惰性阳极和电流收集系统等。

3. 阳极装配：在管道表面按照一定间距安装阳极，确保阳极均匀分布。

阳极的数量和间距根据管道的长度和直径等参数进行计算。

4. 阳极接地：将阳极与接地装置连接好，确保阳极与大地建立良好的电气连接。

接地装置应符合相关的电气安全标准。

5. 电流供给系统：根据管道的长度和直径等参数，选择合适的电源，并确保电流的稳定供给。

电流供给系统应具备恒定电流输出和自动调节功能。

6. 监测系统安装：安装阴极保护监测系统，对管道表面腐蚀情况、电流密度和接地电阻等进行实时监测。

监测系统可以帮助及时发现异常情况并采取相应措施。

7. 阳极维护：定期检查阳极的状况，及时更换老化或失效的阳极。

清理阳极表面的盐和污垢，保持阳极的电导性能。

8. 故障排除：如发现阴极保护设备运行异常，应进行及时修复和调试，确保阴极保护系统的正常运行。

以上是管道阴极保护施工方案的基本步骤和要点。

在实际施工中，应严格按照相关规范和标准进行操作，确保阴极保护系统的正常运行和效果。

同时，施工人员要具备一定的专业知识和技能，以保证施工质量和安全。

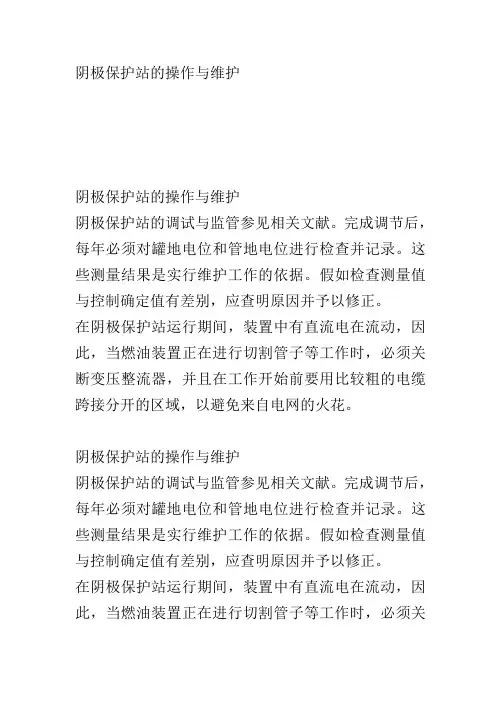

阴极保护站的操作与维护阴极保护站的操作与维护阴极保护站的调试与监管参见相关文献。

完成调节后，每年必须对罐地电位和管地电位进行检查并记录。

这些测量结果是实行维护工作的依据。

假如检查测量值与控制确定值有差别，应查明原因并予以修正。

在阴极保护站运行期间，装置中有直流电在流动，因此，当燃油装置正在进行切割管子等工作时，必须关断变压整流器，并且在工作开始前要用比较粗的电缆跨接分开的区域，以避免来自电网的火花。

阴极保护站的操作与维护阴极保护站的调试与监管参见相关文献。

完成调节后，每年必须对罐地电位和管地电位进行检查并记录。

这些测量结果是实行维护工作的依据。

假如检查测量值与控制确定值有差别，应查明原因并予以修正。

在阴极保护站运行期间，装置中有直流电在流动，因此，当燃油装置正在进行切割管子等工作时，必须关断变压整流器，并且在工作开始前要用比较粗的电缆跨接分开的区域，以避免来自电网的火花。

阴极保护站的操作与维护阴极保护站的调试与监管参见相关文献。

完成调节后，每年必须对罐地电位和管地电位进行检查并记录。

这些测量结果是实行维护工作的依据。

假如检查测量值与控制确定值有差别，应查明原因并予以修正。

在阴极保护站运行期间，装置中有直流电在流动，因此，当燃油装置正在进行切割管子等工作时，必须关断变压整流器，并且在工作开始前要用比较粗的电缆跨接分开的区域，以避免来自电网的火花。

阴极保护站的操作与维护阴极保护站的调试与监管参见相关文献。

完成调节后，每年必须对罐地电位和管地电位进行检查并记录。

这些测量结果是实行维护工作的依据。

假如检查测量值与控制确定值有差别，应查明原因并予以修正。

在阴极保护站运行期间，装置中有直流电在流动，因此，当燃油装置正在进行切割管子等工作时，必须关断变压整流器，并且在工作开始前要用比较粗的电缆跨接分开的区域，以避免来自电网的火花。

阴极保护站的操作与维护阴极保护站的调试与监管参见相关文献。

完成调节后，每年必须对罐地电位和管地电位进行检查并记录。

管道阴极保护施工方案一、引言。

管道阴极保护是一种常见的防腐蚀技术，通过施加外电源，使管道成为负极，从而抑制金属的电化学腐蚀。

在工业生产中，管道阴极保护施工方案的制定和实施至关重要，不仅关系到管道设备的安全运行，还关系到环境保护和资源利用。

本文将就管道阴极保护施工方案进行详细介绍，以期为相关工程技术人员提供参考。

二、施工前准备。

1. 管道阴极保护施工前，需对管道进行全面的检查和评估，包括管道材质、管道表面状态、周围环境情况等。

根据检查结果确定阴极保护的具体施工方案。

2. 确定阴极保护电流密度，根据管道材质、土壤电阻率等因素，计算出合适的电流密度，以确保阴极保护的有效性。

3. 选择合适的阴极保护材料，包括阴极保护电源、阳极材料、连接线路等。

确保所选材料符合相关标准和规范要求。

4. 制定施工计划，包括施工时间、施工人员配备、施工流程等。

确保施工计划合理、可行。

三、施工过程。

1. 清理管道表面，去除油污、锈蚀等杂质，保证管道表面清洁。

2. 安装阳极材料，按照设计要求在管道表面固定阳极材料，确保阳极与管道表面良好接触。

3. 连接阴极保护电源，根据设计要求连接阴极保护电源，调整电流密度和工作方式，确保阴极保护系统正常运行。

4. 监测阴极保护效果，通过实时监测管道电位和电流密度等参数，及时发现问题并进行调整。

5. 完善相关记录，对施工过程中的关键环节和参数进行记录，形成施工报告和档案。

四、施工后工作。

1. 定期检查维护，定期对阴极保护系统进行检查和维护，确保系统的长期稳定运行。

2. 处理施工后问题，对施工后出现的问题及时处理，保证阴极保护系统的有效性。

3. 总结经验教训，对施工过程中的经验和教训进行总结，为今后类似工程提供参考。

五、结语。

管道阴极保护施工方案的制定和实施是一项复杂而重要的工作，需要工程技术人员具备丰富的经验和专业知识。

本文所述的施工方案仅为参考，实际施工需根据具体情况进行调整和优化。

希望本文能为相关工程技术人员提供一定的帮助，促进管道阴极保护技术的应用与推广。

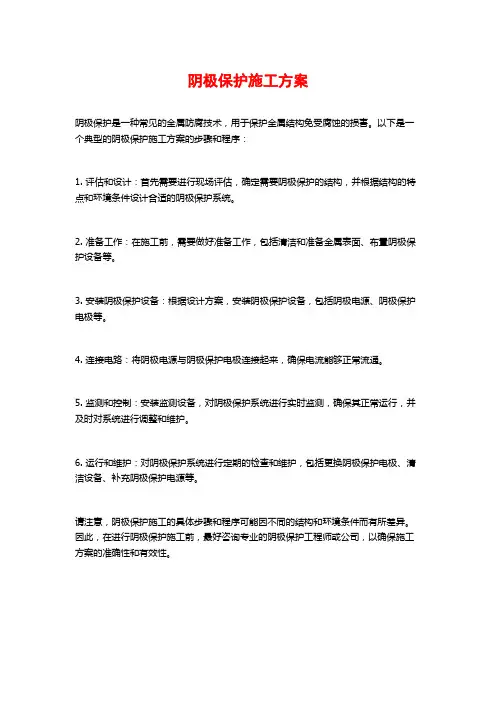

阴极保护施工方案
阴极保护是一种常见的金属防腐技术，用于保护金属结构免受腐蚀的损害。

以下是一个典型的阴极保护施工方案的步骤和程序：
1. 评估和设计：首先需要进行现场评估，确定需要阴极保护的结构，并根据结构的特点和环境条件设计合适的阴极保护系统。

2. 准备工作：在施工前，需要做好准备工作，包括清洁和准备金属表面、布置阴极保护设备等。

3. 安装阴极保护设备：根据设计方案，安装阴极保护设备，包括阴极电源、阴极保护电极等。

4. 连接电路：将阴极电源与阴极保护电极连接起来，确保电流能够正常流通。

5. 监测和控制：安装监测设备，对阴极保护系统进行实时监测，确保其正常运行，并及时对系统进行调整和维护。

6. 运行和维护：对阴极保护系统进行定期的检查和维护，包括更换阴极保护电极、清洁设备、补充阴极保护电源等。

请注意，阴极保护施工的具体步骤和程序可能因不同的结构和环境条件而有所差异。

因此，在进行阴极保护施工前，最好咨询专业的阴极保护工程师或公司，以确保施工方案的准确性和有效性。

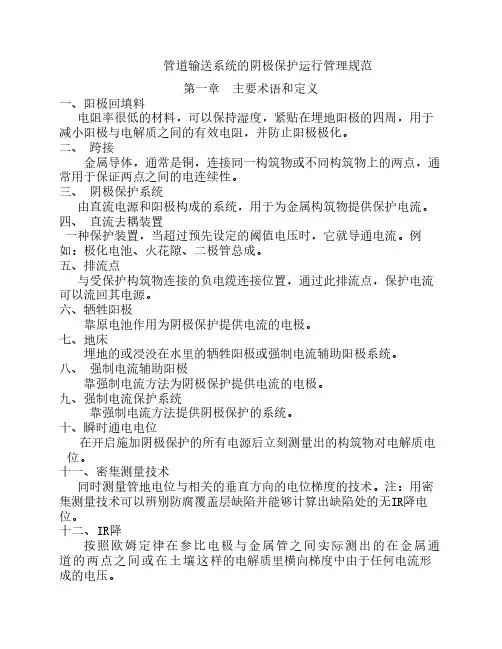

管道输送系统的阴极保护运行管理规范第一章 主要术语和定义一、阳极回填料电阻率很低的材料，可以保持湿度，紧贴在埋地阳极的四周，用于减小阳极与电解质之间的有效电阻，并防止阳极极化。

二、 跨接金属导体，通常是铜，连接同一构筑物或不同构筑物上的两点，通常用于保证两点之间的电连续性。

三、 阴极保护系统由直流电源和阳极构成的系统，用于为金属构筑物提供保护电流。

四、 直流去耦装置一种保护装置，当超过预先设定的阈值电压时，它就导通电流。

例如：极化电池、火花隙、二极管总成。

五、排流点与受保护构筑物连接的负电缆连接位置，通过此排流点，保护电流可以流回其电源。

六、牺牲阳极靠原电池作用为阴极保护提供电流的电极。

七、地床埋地的或浸没在水里的牺牲阳极或强制电流辅助阳极系统。

八、 强制电流辅助阳极靠强制电流方法为阴极保护提供电流的电极。

九、强制电流保护系统靠强制电流方法提供阴极保护的系统。

十、瞬时通电电位在开启施加阴极保护的所有电源后立刻测量出的构筑物对电解质电位。

十一、密集测量技术同时测量管地电位与相关的垂直方向的电位梯度的技术。

注：用密集测量技术可以辨别防腐覆盖层缺陷并能够计算出缺陷处的无IR降电位。

十二、IR降按照欧姆定律在参比电极与金属管之间实际测出的在金属通道的两点之间或在土壤这样的电解质里横向梯度中由于任何电流形成的电压。

十三、极化电位没有因为保护电流或任何其他电流而发生由IR降引起的电压误差的情况下实际测出的构筑物对电解质电位。

十四、绝缘接头插在两段管道之间防止它们之间有电连续性的电绝缘部件。

例如：整体绝缘接头、绝缘法兰、绝缘联管节。

十五、通电电位阴极保护系统正在持续运行时测量的构筑物对地电位。

十六、断电电位在断开施加阴极保护电流的所有电源后立刻测量出的构筑物对电解质电位 。

注：通常在阴极保护系统关断后立刻测量此电位，此时施加的电流停止流向裸钢构筑物，但在极化作用减小之前。

十七、保护电位金属腐蚀速率小得无关紧要时构筑物对电解质电位。

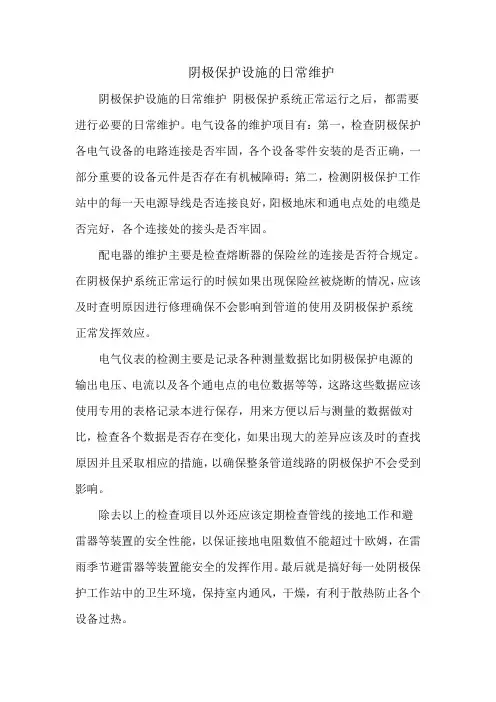

阴极保护设施的日常维护阴极保护设施的日常维护阴极保护系统正常运行之后，都需要进行必要的日常维护。

电气设备的维护项目有：第一，检查阴极保护各电气设备的电路连接是否牢固，各个设备零件安装的是否正确，一部分重要的设备元件是否存在有机械障碍；第二，检测阴极保护工作站中的每一天电源导线是否连接良好，阳极地床和通电点处的电缆是否完好，各个连接处的接头是否牢固。

配电器的维护主要是检查熔断器的保险丝的连接是否符合规定。

在阴极保护系统正常运行的时候如果出现保险丝被烧断的情况，应该及时查明原因进行修理确保不会影响到管道的使用及阴极保护系统正常发挥效应。

电气仪表的检测主要是记录各种测量数据比如阴极保护电源的输出电压、电流以及各个通电点的电位数据等等，这路这些数据应该使用专用的表格记录本进行保存，用来方便以后与测量的数据做对比，检查各个数据是否存在变化，如果出现大的差异应该及时的查找原因并且采取相应的措施，以确保整条管道线路的阴极保护不会受到影响。

除去以上的检查项目以外还应该定期检查管线的接地工作和避雷器等装置的安全性能，以保证接地电阻数值不能超过十欧姆，在雷雨季节避雷器等装置能安全的发挥作用。

最后就是搞好每一处阴极保护工作站中的卫生环境，保持室内通风，干燥，有利于散热防止各个设备过热。

恒电位仪的维护现在阴极保护工程中的使用的恒电位仪一般都会是一用一备式的，两台机器互为备用所以应该按照阴极保护设计的规定定期的切换使用。

在更换恒电位仪的时候应该首先进行一次全面的检查和维修，在确保没有机械问题之后才进行更换操作，整个检查、维修以及更换设备的过程都不允许带电操作。

以上是恒电位仪的更换维护，接下来就是恒电位仪本身的机械零件的维护。

检查恒电位仪的全部零件的使用情况是不是安全良好，各个元件是否有腐蚀现象，各个连接点有没有出现脱焊或者虚焊等危险状况，确保连接点安全可靠。

然后检查电路，要求检查每一个紧固零件没有松动，查看熔断器是完好的。

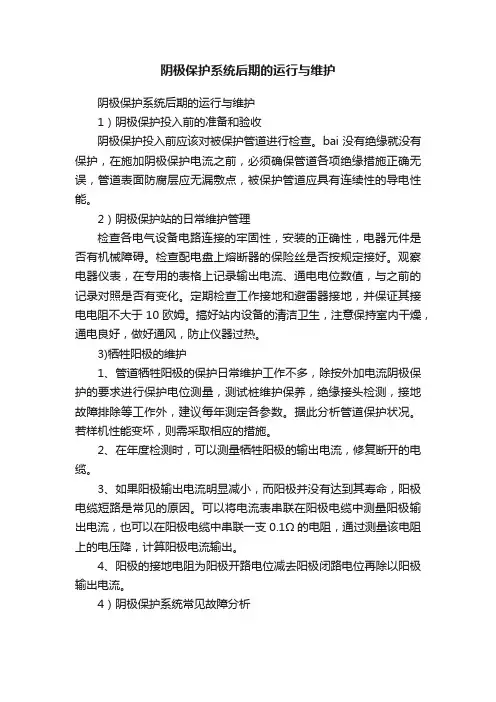

阴极保护系统后期的运行与维护
阴极保护系统后期的运行与维护
1）阴极保护投入前的准备和验收
阴极保护投入前应该对被保护管道进行检查。

bai没有绝缘就没有保护，在施加阴极保护电流之前，必须确保管道各项绝缘措施正确无误，管道表面防腐层应无漏敷点，被保护管道应具有连续性的导电性能。

2）阴极保护站的日常维护管理
检查各电气设备电路连接的牢固性，安装的正确性，电器元件是否有机械障碍。

检查配电盘上熔断器的保险丝是否按规定接好。

观察电器仪表，在专用的表格上记录输出电流、通电电位数值，与之前的记录对照是否有变化。

定期检查工作接地和避雷器接地，并保证其接电电阻不大于10欧姆。

搞好站内设备的清洁卫生，注意保持室内干燥，通电良好，做好通风，防止仪器过热。

3)牺牲阳极的维护
1、管道牺牲阳极的保护日常维护工作不多，除按外加电流阴极保护的要求进行保护电位测量，测试桩维护保养，绝缘接头检测，接地故障排除等工作外，建议每年测定各参数。

据此分析管道保护状况。

若样机性能变坏，则需采取相应的措施。

2、在年度检测时，可以测量牺牲阳极的输出电流，修复断开的电缆。

3、如果阳极输出电流明显减小，而阳极并没有达到其寿命，阳极电缆短路是常见的原因。

可以将电流表串联在阳极电缆中测量阳极输出电流，也可以在阳极电缆中串联一支0.1Ω的电阻，通过测量该电阻上的电压降，计算阳极电流输出。

4、阳极的接地电阻为阳极开路电位减去阳极闭路电位再除以阳极输出电流。

4）阴极保护系统常见故障分析。

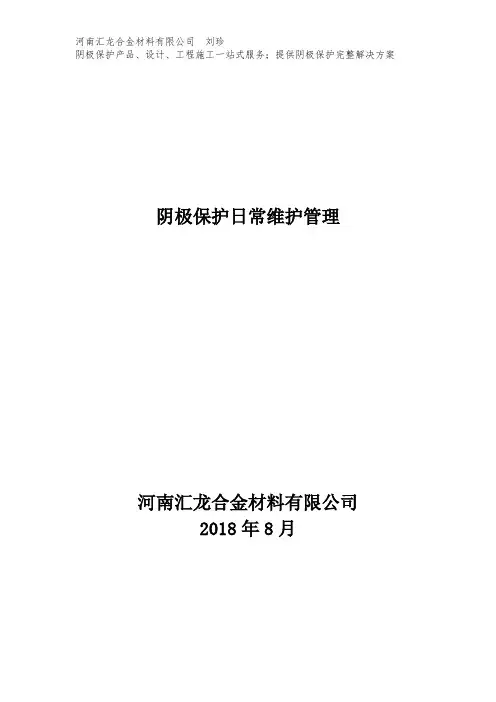

阴极保护日常维护管理河南汇龙合金材料有限公司2018年8月1)阴极保护投入前的准备和验收阴极保护投入前应该对被保护管道进行检查。

没有绝缘就没有保护，在施加阴极保护电流之前，必须确保管道各项绝缘措施正确无误，管道表面防腐层应无漏敷点，被保护管道应具有连续性的导电性能。

2)阴极保护站的日常维护管理检查各电气设备电路连接的牢固性，安装的正确性，电器元件是否有机械障碍。

检查配电盘上熔断器的保险丝是否按规定接好。

观察电器仪表，在专用的表格上记录输出电流、通电电位数值，与之前的记录对照是否有变化。

定期检查工作接地和避雷器接地，并保证其接电电阻不大于10欧姆。

搞好站内设备的清洁卫生，注意保持室内干燥，通电良好，做好通风，防止仪器过热。

3)牺牲阳极的维护1、管道牺牲阳极的保护日常维护工作不多，除按外加电流阴极保护的要求进行保护电位测量，测试桩维护保养，绝缘接头检测，接地故障排除等工作外，建议每年测定各参数。

据此分析管道保护状况。

若样机性能变坏，则需采取相应的措施。

2、在年度检测时，可以测量牺牲阳极的输出电流，修复断开的电缆。

3、如果阳极输出电流明显减小，而阳极并没有达到其寿命，阳极电缆短路是常见的原因。

可以将电流表串联在阳极电缆中测量阳极输出电流，也可以在阳极电缆中串联一支0.1Ω的电阻，通过测量该电阻上的电压降，计算阳极电流输出。

4、阳极的接地电阻为阳极开路电位减去阳极闭路电位再除以阳极输出电流。

4)阴极保护系统常见故障分析1、管道绝缘不良，漏电故障的危害在阴极保护站投入运行，或牺牲阳极保护投产一段时间后，出现了在规定的通电点位下，输出电流增大，管道保护距离却缩短的现象或者在牺牲阳极的系统中，牺牲阳极组的输出电流量增大，其值已超过管道的保护电流需要，但保护点位仍达不到规定的指标的现象。

称之为印记保护管道漏电。

2、造成漏电的原因施工不当、绝缘接头失效或漏电、金属套管穿越处、管道与接地网短路。

3、如何判断管道与接地网短路判断接地极与管道是否短路，可采用测量电位的方式。

阴极保护系统的运行与维护1. 阴极保护介绍阴极保护是利用外部电源对金属阴极进行电流的供给来防止阴极的腐蚀，从而起到保护金属结构的作用。

阴极保护系统包括基础设施，如阴极保护电源、阴极保护装置和检测仪器。

2. 阴极保护系统的运行阴极保护系统的正常运行对于金属结构的保护至关重要。

下面是阴极保护系统正常运行条件：2.1 稳定的电源阴极保护系统的电源是系统的核心部分，它提供电流来保护结构。

必须确保电源电压和电流的稳定性。

2.2 安装正确安装阴极保护装置时，必须准确地测量结构，确保安装正确。

由于不同结构可能需要不同的装置，必须遵循制造商的安装建议。

2.3 平衡压降当电流输入到阴极保护系统时，可能会出现压降。

必须确保电压平衡，以避免电流过大致使金属结构受损。

2.4 阴极保护装置的选择针对不同的结构，应该选择不同的阴极保护装置。

2.5 检测系统运行必须对阴极保护系统进行常规检测，以确保正常运行。

设备必须通过可靠的检测仪器来检测。

3. 阴极保护系统的维护阴极保护系统也需要定期的维护来确保其功能良好。

下面是针对阴极保护系统的主要维护措施：3.1 定期检查需要定期检查阴极保护系统的工作状态，如果出现问题需要及时处理，并记录相关信息和处理情况。

3.2 清洁防腐蚀方式有很多，比如喷涂、镀锌等，阴极保护也可以防腐蚀，但防腐蚀效果不如前两种，因此在使用阴极保护系统时，需要定期对系统进行清洗。

3.3 更换阳极、双极、三极阳极、双极、三极是阴极保护中不可或缺的部分，都需定期更换。

需要定期检查阳极、双极、三极的腐蚀程度，如果有腐蚀情况需要及时更换。

3.4 确保电解液浓度恰当电解液含有的氯离子、硫酸根离子会逐渐消耗，需要定期检查浓度，确保浓度符合要求。

4. 阴极保护系统的检测为保证阴极保护系统的运行效果，在日常的维护中需定期对系统进行检测。

以下是阴极保护系统的检测方法：4.1 结构金属状态检测系统运行中需要定期对结构金属状态进行检测，如金属的光泽度、金属表面的深度及长度的缺陷、断面的质量等。

阴极保护系统操作维修手册1 系统简介川气东送项目长输管道阴极保护系统，采用强制电流系统为主,牺牲阳极保护系统为辅的综合阴极保护方案.阴极保护系统主要包括一台恒电位仪、辅助阳极、防爆接线箱、参比电极、阴/阳极电缆、参比/零位接阴电缆、均压线。

保护判定标准为：在通电的情况下，管线沿线保护电位应达到-0.85V或更负（相对Cu/CuSO4参比电极）。

2 恒电位仪的技术规格⏹直流输出：40V/40A （20V/20A）⏹交流输入：220V/50HZ⏹恒电位仪控制调节范围：-0.500V~-2.500V⏹电位控制精度：≤±5mVa 负载特性：输出电压、电流在额定直范围内变化，保护电位的变化≤±5mV；b 漂移特性：连续运行，保护电位变化≤±5mV；c 输入特性：当电源电流变化±10%时，保护电位的变化≤±5mV；⏹流经参比电极阳极电流≤3 A；⏹自动误差报警：输出电流偏离控制电位在30mV以上能自动发出报警信号；⏹限流特性：输出电流超过额定值，一至短路，仪器能自动限制输出电流于预定值上，并发出报警。

过流、短路原因消失后，即自动恢复正常工作；⏹抗交流干扰能力：当参比电极受到24V以下交流电干扰时，仪器正常工作；⏹防雷击余波：阳极、阴极、参比电极能承受20kV，重复周期1到5秒，脉冲宽度约为25秒的脉冲波，时间为1分钟，仪器能正常工作。

3 强制电流阴极保护系统操作说明3．1 阴极保护系统启动前需测试和记录的参数（1）土壤电阻率（2）管线（罐）对地自然电位（Cu/CuSO4参比电极）（3）阳极地床接地电阻3．2 启动阴极保护系统（1）启动电源前，再次核对阴极电缆与管线相连、阳极电缆与阳极地床相连；（2）确认电源输出电流、电压正常；（3）按设计图纸，连续测量并记录汇流点电位，直至数据稳定；再根据测试结果相应调节阴极保护系统，以确保满足保护准则：被保护钢结构保护电位应达到-0.85V或更负（相对Cu/CuSO4参比电极）。

xx有限公司阴极保护系统运行、维护管理规定1 总则1.1 为规范燃气管道阴极保护系统的运营管理，降低燃气管道腐蚀失效，制定本规定。

1.2 本规定适用于xx有限公司各部室、管理主体燃气管道阴极保护系统的验收、运行、维护的管理。

1.3 燃气管道的阴极保护工程应做到技术可靠、经济合理、保护环境，并应满足腐蚀控制要求。

1.4 各单位燃气管道的阴极保护工程除应符合本规定外，尚应符合国家现行有关标准的规定。

2 术语2.1 腐蚀控制人为改变金属的腐蚀体系要素，以降低金属的腐蚀速率和对环境介质的影响，保障管道的服役功能。

2.2 自腐蚀电位在开路条件下，处于电介质中的腐蚀金属表面相对于参比电极的电位，即在没有净电流从金属表面流入或流出时的电极电位，也称为静止电位、开路电位或自然腐蚀电位。

2.3 电绝缘管道与相邻的其他金属物或环境物质之间，或在管道的不同管段之间呈电气隔离的状态。

2.4 阴极保护通过降低腐蚀电位，使管道腐蚀速率显著减小而实现电化学保护的一种方法。

2.5 牺牲阳极与被保护管道偶接而形成电化学电池，并在其中呈低电位的阳极，通过阳极溶解释放电子以对管道实现阴极保护的金属组元。

2.6 牺牲阳极阴极保护通过与作为牺牲阳极的金属组元偶接而对管道提供电子以实现阴极保护的一种电化学保护方法。

2.7 强制电流阴极保护通过外部电源对管道提供电子以实现阴极保护的一种电化学保护方法，也称为外加电流阴极保护。

2.8 辅助阳极在强制电流阴极保护系统中，与外部电源正极相连并在阴极保护电回路中起导电作用构成完整电流回路的电极。

2.9 参比电极具有稳定可再现电位的电极，在测量管道电位或其他电极电位值时用于组成测量电池的电化学半电池，作业电极电位测量的参考基准。

2.10 汇流点阴极电缆与被保护金属管道的连接点，保护电流通过此点流回电源。

2.11 测试装置布设在埋地管道沿线，用于监测与测试管道阴极保护参数的设施。

2.12 极化由于金属和电解质之间有净电流流动而导致的电极电位偏离初始电位现象，可表征电极界面上电极过程的阻力作用。

吹雪车对跑道、联络道、滑行道实施热吹作业，一旦摩擦系数达不到标准，关闭机场；机场关闭期间，除冰车按时进行喷洒除冰液、融雪剂作业，用吹雪车实施吹雪作业，并按照机场规定的时间完成。

2.3合理培育除冰雪保障人员，提高服务质量冬季机场道面除冰雪工作，建立由专业化人员组成的专业化队伍，组织固定，人员基本固定，有利于保证服务质量和服务水平的提高。

这就需要在冬季服务开始之前对除冰雪专业人员进行技术培训，使其身体状况、心理素质、团队精神和敬业精神都调节到较高的水准。

①车辆设备使用操作的培训。

操作人员按照所有可能使用的设备的操作规程、操作要领进行训练，达到熟练准确操作；掌握除冰雪作业时制剂的用量，行驶速度，作业宽度等相关参数。

②除冰雪预案的培训。

熟悉除冰、除雪的方法，熟悉飞行区除冰雪预案；了解编队作业时各车辆的位置、功能、责任，出现纰漏时如何补救，知道自己岗位上级部门的联系方式。

③机场情况的培训。

熟悉飞行区的跑道、滑行道、联络道的位置，熟悉车辆集结地点和除冰雪作业时机场的功能区、作业区划分情况；练习飞行区平面图的识图，必要时到现场确认飞行区道路交通管理规定。

④除冰雪演练培训。

演练时一切按照实际除冰雪工作要求操作进行，包括所需的人员、设备以及如何编队、如何分组作业都必须符合《飞行区场道除冰雪预案》中的详细规定，最大限度地模拟实际除雪作业，在演练中除冰雪指挥人员要对演练进行全程的监控，对出现和发现的问题进行总结和制定整改措施，有必要的话可以在现场进行纠正，组织对出现问题的环节进行重新演练，以使工作人员能够及时纠正作业错误，避免在实际除冰雪工作中出现类似的问题。

3结束语除冰雪工作在很多机场都有系统的、成熟的作业方式，但是随着机场运行规模的增加，工作方式和设备配备情况都在发生逐步的变化，其变化趋势主要表现在以下三个方面。

①除冰雪设备类型方面在飞行区除冰雪设备类型方面，体现出了以下几个方面。

高科技含量的设备，运行更安全，更可靠，更高效；功能集成化设备，同一台设备可以同时或分时完成多种工作，不需要回去改装或更换，对于现场的不同作业对象和条件随时可以转换作业方式，缩短了整体的作业周期；专业化设备，既有大型的也有小型的，在不同的作业环境下应用不同规格和型号的设备，不同的气象环境下用不同功能的专用设备，作业效果更好；新型专用设备，为了飞行区的某一需求而设计的设备，功能专一，性能特殊，如结冰预警系统，可以实现不同介质（不同酸碱度和盐浓度下的雪水）实际冰点的测试和预报，既可以减少化学制剂的使用量节约成本，又不会贻误最好的作业时机。

阴极保护运行检测手册青岛双瑞防腐防污工程有限公司二〇〇九年十一月二十四日一. 测试仪器1.1测试仪器及工具牺牲阳极阴极保护基本测试仪器为：数字式万用电表 1 个；便携式 Cu/CuSo 4 参比电极 1 只；内六角扳手 1 个；扳手 1 个。

1.2测试仪器要求1.数字式万用电表每年应较验 1 次。

2.便携式 Cu/CuSo 4 参比电极每月或当硫酸铜液体混浊时应更换硫酸铜溶液。

3.便携式 Cu/CuSo 4 参比电极更换硫酸铜溶液时，首先倒掉废液接着用蒸馏水冲洗电极体内壁 ,如果铜芯电极表面存在氧化物应采用细砂布将氧化物清除干净并用蒸馏水冲洗，然后在电极体内装入足量的化学纯硫酸铜晶体并加满蒸馏水形成饱和硫酸铜溶液最后插入电极铜芯并拧紧。

二. 测试要求及方法2.1 测试要求1.管道保护电位测试每月 1～2 次并作好测试记录。

2.牺牲阳极输出电流测试每季度 1 次并作好测试记录。

2.2测试方法1.电位测试方法a.将参比电极插入管道上方 1m 范围的地表土壤内，应保证参比电极与土壤接触良好并在电极周围适当浇水。

b.将数字式万用电表调至直流电压 2V（2000mV ）量程，然后用黑色表笔（ COM）接参比电极测试线；用红色表笔接测试桩“管”铜螺栓。

c.读取数字式万用电表显示的测量值，注意数值的正负。

d.记录测量值，记录数值精度取测量值小数点后 2 位。

2.牺牲阳极输出电流测试方法a.断开测试桩内“管、”“牺”螺栓之间的铜连接片。

b.将数字式万用电表调至直流电流 200mA 或 2000mA 量程，然后将红、黑表笔分别接“管”、“牺”铜螺栓。

c.读取数字式万用电表显示的测量值。

d.记录测量值，记录数值精度取测量值小数点后 2 位。

三. 测试记录3.1 记录要求1.测试记录要求真实、准确。

2.测试记录应作为管道运行数据长期保存。

3.2记录内容测试记录应采用统一表格内容应包括：测试点、测试时间、保护电位、牺牲阳极输出电流、测试结果评定、测试人、记录编号四. 测试示意图V-数字式万用电表； P-管道； F-参比电极电位测试示意图。
