画法几何及机械制图考试试卷(附答案)一、填空题1.比例的种类有、、。
2.图样中的可见轮廓线用绘制;图样中尺寸线和尺寸界线用绘制。
3.正投影的基本性质包括、、。
4.三视图的投影关系表现为:主、俯视图;主、左视图;俯、左视图。
5..空间两直线的相对位置有、、、三种情况。
6.组合体相邻两体间表面的接合关系可分为、、、。
7.组合体的尺寸种类有、、。
8..同原值比例;放大比例;缩小比例。
粗实线;细实线。
真实性;积聚性;类似性。
长对正;高平齐;宽相等。
平行;相交;交叉。
不平齐;平齐;相切;相交。
定形尺寸;定位尺寸;总体尺寸。
相等;相同;450。
全剖视图;半剖视图;局部剖视图。
剖切线的延长线上。
一组图形;完整的尺寸;技术要求;标题栏。
过赢配合;间隙配合;过渡配合。
公差带大小;公差带位置。
不剖。
比例。
细实线;点划线。
箭头;斜线。
中心投影法;平行投影法。
移出断面图;重合断面图。
粗实线。
粗实线;点划线;细实线;粗实线。
光滑;高。
标准公差等级;基本偏差。
基孔制;基轴制。
一组视图;必要的尺寸;技术要求;标题栏、序号和明细表。
一机件各剖视图中的剖面线,应画成间隔、方向而且与水平成的平行线。
9.剖视图分为、、。
10.移出断面一般配置在。
11.一张完整的零件图应包括:、、、。
12.国家标准将配合分为、、。
13.公差带由和这两个要素组成。
14.在装配图上作剖视时,当剖切平面通过标准件和实心的对称平面或轴线时,这些零件均按绘制。
15.图中图形与其实物相应要素的线性尺寸之比称为。
16.图样中的剖面线用绘制;图样中转体的轴线或形体的对称线用绘制。
17.尺寸线终端可以有和两种形式。
18..投影法分为和。
19.断面图分为和。
20.无论内、外螺纹,螺纹终止线均用绘制。
21..齿轮轮齿部分齿顶圆和齿顶线用绘制;分度圆和分度线用绘制;在不剖视图中,齿根圆和齿根线用绘制,也可省略不画;在剖视图中齿根线用绘制。
22.表面粗糙度越低,表面越,但加工成本也越。
组合体的视图1单选(1分)已知立体的主、俯视图,正确的左视图是:A2单选(1分)已知主观图和俯视图,正确的左视图是:C3单选(1分)已知物体的主、俯视图,错误的左视图是:B4单选(1分)已知主、俯两视图,其正确的左视图是:D5单选(1分)已知四组图形的主、俯视图,其错误的一组视图是:A6单选(1分)已知主、俯两视图,其正确的左视图是:D6填空(1分) 由若干基本形体组成的类似机器零件的物体称为____。
组合体7填空(1分) 假想将组合体分解为若干个简单的基本形体,然后分析它们之间的相对位置、组成方式以及表面之间过渡关系,这样的分析方法称为组合体的____。
形体分析法8填空(1分) 组合体相邻形体表面过渡关系投射特征有:两形体表面____与____;____与____。
共面不共面相切相交9填空(1分) 读图要点:把几个视图联系起来读;要从反映形状特征较多的视图看起;分析形体间相邻表面的____;要注意物体表面的____和____。
相对位置方向性可见性10填空(1分) 读图方法:投影分析、空间想像物体形状,要弄清视图中“____”和“____”的含义;要判断出相邻表面间的“____”。
图线线框相对位置11填空(1分) 画组合体三视图时,要注意三个视图之间存在的对应尺寸关系是:____;____;____ 。
长对正高平齐宽相等12填空(1分)读组合体视图的基本方法是____法和____法。
形体分析线面分析机件的表达方法1单选(1分)机件向不平行于任何基本投影面的平面投影所得的视图叫A.基本视图B.斜视图C.向视图D.局部视图2单选(1分)已知主、俯视图,选出改画后正确的全剖主视图:C3单选(1分)在下图中选出正确的一组剖视图。
B4单选(1分)下列斜剖视图中,正确的表达是:D5单选(1分)在下图中选出正确的剖视图。
A6单选(1分)在半剖视图中半个视图与半个剖视图的分界线用A.细实线 B.波浪线 C.粗实线 D.细点画线7单选(1分)在局部剖视图中,视图与剖视部分的分界线用A.粗实线B.细实线C.细点画线D.波浪线8单选(1分) 对于零件上的肋板、轮辐、薄壁等,如()剖切,不画剖面符号,且用粗实线将它们与相邻结构分开。
中南大学现代远程教育课程考试(专科)复习题及参考答案机械制图一、填空题1.比例的种类有、、。
2.图样中的可见轮廓线用绘制;图样中尺寸线和尺寸界线用绘制。
3.正投影的基本性质包括、、。
4.三视图的投影关系表现为:主、俯视图;主、左视图;俯、左视图。
5..空间两直线的相对位置有、、、三种情况。
6.组合体相邻两体间表面的接合关系可分为、、、。
7.组合体的尺寸种类有、、。
8..同原值比例;放大比例;缩小比例。
粗实线;细实线。
真实性;积聚性;类似性。
长对正;高平齐;宽相等。
平行;相交;交叉。
不平齐;平齐;相切;相交。
定形尺寸;定位尺寸;总体尺寸。
相等;相同;450。
全剖视图;半剖视图;局部剖视图。
剖切线的延长线上。
一组图形;完整的尺寸;技术要求;标题栏。
过赢配合;间隙配合;过渡配合。
公差带大小;公差带位置。
不剖。
比例。
细实线;点划线。
箭头;斜线。
中心投影法;平行投影法。
移出断面图;重合断面图。
粗实线。
粗实线;点划线;细实线;粗实线。
光滑;高。
标准公差等级;基本偏差。
基孔制;基轴制。
一组视图;必要的尺寸;技术要求;标题栏、序号和明细表。
一机件各剖视图中的剖面线,应画成间隔、方向而且与水平成的平行线。
9.剖视图分为、、。
10.移出断面一般配置在。
11.一张完整的零件图应包括:、、、。
12.国家标准将配合分为、、。
13.公差带由和这两个要素组成。
14.在装配图上作剖视时,当剖切平面通过标准件和实心的对称平面或轴线时,这些零件均按绘制。
15.图中图形与其实物相应要素的线性尺寸之比称为。
16.图样中的剖面线用绘制;图样中转体的轴线或形体的对称线用绘制。
17.尺寸线终端可以有和两种形式。
18..投影法分为和。
19.断面图分为和。
20.无论内、外螺纹,螺纹终止线均用绘制。
21..齿轮轮齿部分齿顶圆和齿顶线用绘制;分度圆和分度线用绘制;在不剖视图中,齿根圆和齿根线用绘制,也可省略不画;在剖视图中齿根线用绘制。
22.表面粗糙度越低,表面越,但加工成本也越。
机械工程系机电一体化专业画法几何及机械制图课程班级姓名学号得分上方8,试作A、B两点的三面投影。
(10分)二、作平面四边形ABCD的投影。
(10分)三、完成下列各形体的投影。
(12分,每题6分)1.2.四、根据给出的视图,补画第三视图(或视图所缺的图线)。
(12分,每题6分) 1.2.五、在指定位置将主视图画成全剖视图。
(10分)六、在指定位置将主视图画成剖视图。
(10分)七、补全螺栓连接图中所缺的图线。
(10分)八、已知两平板齿轮啮合,m1=m2=4mm,z1=20,z2=35,分别计算其齿顶圆、分度圆、齿根圆直径,并画出其啮合图(比例1:2)。
(10分)九、读零件图,并回答问题。
(16分)1.该零件采用了哪些视图、剖视图和剖面图?2.指出该零件在长、宽、高三个方向的主要尺寸基准。
,是螺纹(内、外),H是,8机械系机电一体化专业画法几何及机械制图课程班级 姓名 学号 得分题号 一 二 三 四 五 六 七 八 九 总分 得分 阅卷人二、 已知点A 距H 面为12,距V 面为15,距W 面为10,点B 在点A 的左方5,后方10,上方8,试作A 、B 两点的三面投影。
XZY HY WOaaabbb二、作平面四边形ABCD 的投影。
三、完成下列各形体的投影。
1. 2.四、根据给出的视图,补画第三视图(或视图所缺的图线)。
1.2.五、在指定位置将主视图画成全剖视图。
六、在指定位置将主视图画成剖视图。
八、已知两平板齿轮啮合,m1=m2=4mm,z1=20,z2=35,分别计算其齿顶圆、分度圆、齿根圆直径,并画出其啮合图(比例1:2)。
九、读零件图,并回答问题。
1.该零件采用了哪些视图、剖视图和剖面图?2.指出该零件在长、宽、高三个方向的主要尺寸基准。
,是螺纹(内、外),又是,H是,答案:1.该零件采用了哪些视图、剖视图和剖面图?说明数量和名称。
该零件采用主视图、俯视图和左视图三个视图,其中,主视图是全剖视图,左视图是局部剖视图,俯视图为半剖视图。

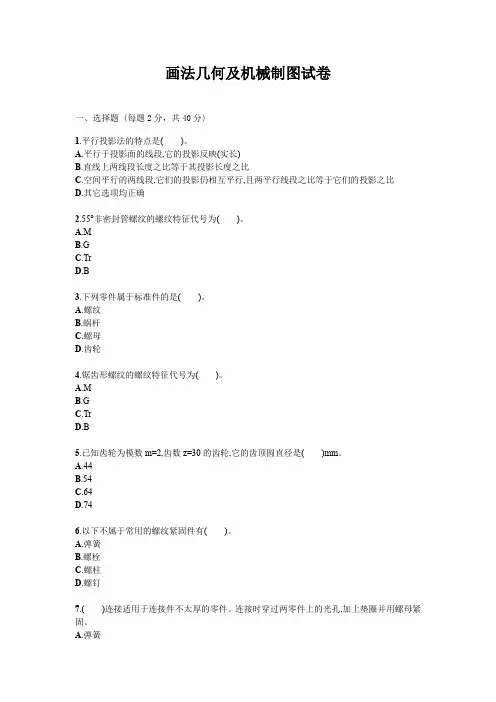

画法几何及机械制图试卷一、选择题 (每题2分,共40分)1.平行投影法的特点是( )。
A.平行于投影面的线段,它的投影反映(实长)B.直线上两线段长度之比等于其投影长度之比C.空间平行的两线段,它们的投影仍相互平行,且两平行线段之比等于它们的投影之比D.其它选项均正确2.55°非密封管螺纹的螺纹特征代号为( )。
A.MB.GC.TrD.B3.下列零件属于标准件的是( )。
A.螺纹B.蜗杆C.螺母D.齿轮4.锯齿形螺纹的螺纹特征代号为( )。
A.MB.GC.TrD.B5.已知齿轮为模数m=2,齿数z=30的齿轮,它的齿顶圆直径是( )mm。
A.44B.54C.64D.746.以下不属于常用的螺纹紧固件有( )。
A.弹簧B.螺栓C.螺柱D.螺钉7.( )连接适用于连接件不太厚的零件。
连接时穿过两零件上的光孔,加上垫圈并用螺母紧固。
A.弹簧B.螺栓C.螺柱D.螺钉8.通过轮齿顶部的圆周直径,称为( )直径,用da表示。
A.齿顶圆B.齿根圆C.分度圆D.其它选项均有可能9.国家标准规定基准孔的( )为零。
A.上偏差B.下偏差C.基本偏差D.公差10.基准孔的上、下偏差分别为( )。
A.正值和负值B.零和负值C.正值和零D.不确定11.以下通常作为基准的要素有( )。
A.零件重要底面、端面B.对称平面C.主要孔或轴的轴线D.其它选项均可12.螺纹标记M20×2LH-5g6g-L的旋合长度为( )。
A.短旋合长度B.中等旋合长度C.长旋合长度D.不确定13.斜度是指一直线(或平面)对另一直线(或平面)的倾斜程度,通常用两直线(或平面)间夹角的( )值来表示。
A.正弦B.余弦C.正切D.余切14.最小极限尺寸减其基本尺寸所得的代数差,称为( )。
A.上偏差B.下偏差C.基本偏差D.公差15.双点划线用来表示( )。
A.可见的轮廓线B.不可见的轮廓线C.相邻辅助零件的轮廓线D.断裂处的边界线16.以下哪种视图不是主要用于表达物体的外部形状?( )A.向视图B.局部视图C.斜视图D.剖视图17.某一平面图形的侧面投影为实形,正面与水平投影积聚为分别与z轴、轴平行的直线,则该平面图形为投影面的( )面。
画法几何及机械制图习题集参考答案完整一、绘制直线1. 给定一条线段AB,要求在该线段的中点画一条与该线段垂直的直线。
解析:首先,找到线段AB的中点C,然后以C点为圆心,线段AB长度的一半为半径,画一个圆。
圆与线段AB的交点D和E分别连接,DE即为所求的与线段AB垂直的直线。
2. 给定线段AB和一点P,在点P处作一条与线段AB平行的直线。
解析:首先,在点P处作一条与线段AB相交且垂直于线段AB的直线。
然后,从线段AB上任取一点Q,再画一条过点Q且平行于上一条直线的直线。
两条直线的交点即为所求的与线段AB平行的直线。
二、绘制圆1. 给定两点A和B,要求画一条以线段AB为直径的圆。
解析:首先,找到线段AB的中点C,然后以C点为圆心,线段AC或BC的长度为半径,画一个圆。
2. 给定一点O和一条线段AB,要求在点O处画一条过点O的直径为线段AB的圆。
解析:首先,以点O为圆心,线段OA或OB的长度为半径,画一个圆,交线段OA或OB于C点和D点。
然后,连接C点和D点,CD即为所求的直径。
三、绘制平行线与垂直线1. 给定一条直线L和一点P,在点P处作一条与直线L平行的直线。
解析:首先,以点P为圆心,取一个任意半径,画一个圆。
然后,以圆上一点Q为心,半径为PQ的长度,画一个新的圆。
新圆与直线L 的交点即为所求的与直线L平行的直线。
2. 给定一条直线L和一点P,在点P处作一条与直线L垂直的直线。
解析:首先,以点P为圆心,取一个任意半径,画一个圆。
然后,以圆上一点Q为心,半径为PQ的长度,画一个新的圆。
新圆与直线L 的交点即为所求的与直线L垂直的直线。
四、绘制角1. 给定两条直线L1和L2,在它们的交点处作一个角。
解析:首先,画出直线L1和L2,并找出它们的交点O。
然后,以点O为圆心,画一个任意大小的圆。
圆与直线L1和L2的交点分别为点A和点B,连接AO和BO,即为所求的角。
2. 给定一条直线L和两点A、B,要求画出以直线L为边,以线段AB为底的角。
机械工程系机电一体化专业画法几何及机械制图课程班级姓名学号得分
上方8,试作A、B两点的三面投影。
(10分)
二、作平面四边形ABCD的投影。
(10分)
三、完成下列各形体的投影。
(12分,每题6分)
1.2.
四、根据给出的视图,补画第三视图(或视图所缺的图线)。
(12分,每题6分) 1.
2.
五、在指定位置将主视图画成全剖视图。
(10分)
六、在指定位置将主视图画成剖视图。
(10分)
七、补全螺栓连接图中所缺的图线。
(10分)
八、已知两平板齿轮啮合,m1=m2=4mm,z1=20,z2=35,分别计算其齿顶圆、分度圆、齿根
圆直径,并画出其啮合图(比例1:2)。
(10分)
九、读零件图,并回答问题。
(16分)
1.该零件采用了哪些视图、剖视图和剖面图?
2.指出该零件在长、宽、高三个方向的主要尺寸基准。
,是螺纹(内、外),
H是,8
机械系机电一体化专业画法几何及机械制图课程
班级 姓名 学号 得分
二、 已知点A 距H 面为12,距V 面为15,距W 面为10,点B 在点A 的左方5,后方10,
上方8,试作A 、B 两点的三面投影。
X
W
二、作平面四边形ABCD 的投影。
三、完成下列各形体的投影。
1. 2.
四、根据给出的视图,补画第三视图(或视图所缺的图线)。
1.
2.
五、在指定位置将主视图画成全剖视图。
六、在指定位置将主视图画成剖视图。
八、已知两平板齿轮啮合,m1=m2=4mm,z1=20,z2=35,分别计算其齿顶圆、分度圆、齿根圆直径,并画出其啮合图(比例1:2)。
九、读零件图,并回答问题。
1.该零件采用了哪些视图、剖视图和剖面图?
2.指出该零件在长、宽、高三个方向的主要尺寸基准。
,是螺纹(内、外),
又是,H是,
答案:
1.该零件采用了哪些视图、剖视图和剖面图?说明数量和名称。
该零件采用主视图、俯视图和左视图三个视图,其中,主视图是全剖视图,左视图是局部剖视图,俯视图为半剖视图。
2.指出该零件在长、宽、高三个方向的主要尺寸基准。
高方向基准是零件的底面,长度方向基准是零件上Φ42孔的左端面,宽度基准是宽度方向的对称线。
3.图中G1/2"表示:非螺纹密封的管螺纹,1/2"表示公称直径,是内螺纹
是公差带代号,其中,H是基本偏差。
