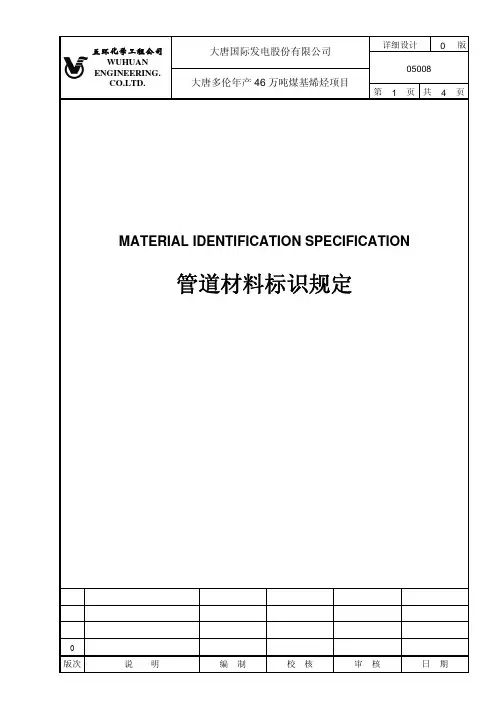

《管道材料标识规定》

管道标识标准管道标识是指在工业生产中，为了方便管理和维护管道系统，对管道进行标识以及标准化管理的一项重要工作。

管道标识标准的制定和执行，对于保障生产安全、提高工作效率具有重要意义。

本文将对管道标识标准进行详细介绍，以便更好地了解和执行相关标准。

首先，管道标识标准的制定是基于国家相关法律法规和标准的基础上进行的。

在我国，关于管道标识的标准主要包括《工业管道标志暂行规定》和《工业管道标志颜色标准》等文件。

这些文件详细规定了不同颜色、形状和标识内容的管道在不同场合下的使用规范，以及标识标准的执行要求。

因此，企业在进行管道标识时，必须严格按照国家标准进行执行，以确保管道标识的准确性和一致性。

其次，管道标识标准的内容主要包括颜色、形状和标识内容。

在颜色方面，国家标准规定了不同颜色代表的不同管道介质，比如红色代表易燃易爆介质，黄色代表腐蚀性介质等。

而在形状方面，圆形代表管道，正方形代表储罐，三角形代表设备等。

标识内容包括了介质名称、流向箭头、工作压力等信息。

这些标识内容的准确性和清晰度对于管道的安全管理至关重要。

再次，管道标识标准的执行要求是企业必须严格遵守的。

在进行管道标识时，必须选择符合国家标准的标识材料和标识方式，以确保标识的持久性和清晰度。

同时，标识内容必须准确、清晰，不得有模糊、错误或遗漏的情况。

另外，对于已有的管道标识，必须定期检查和更新，以保证标识的有效性和可读性。

最后，管道标识标准的重要性不言而喻。

在工业生产中，管道系统是承载介质流动的重要设施，而标识则是对管道系统进行管理和维护的重要手段。

遵守管道标识标准，可以有效避免因管道混乱、错乱而导致的安全事故，提高工作效率，保障生产安全。

总之，管道标识标准是工业生产中不可或缺的一部分，对于企业来说，严格遵守管道标识标准，是保障生产安全和提高工作效率的重要举措。

希望企业能够重视管道标识标准的执行，确保标识的准确性和清晰度，为工业生产的安全和稳定做出应有的贡献。

管道专业分公司材料标识及移植管理办法审批:编写：2016年一月六日一、总则本制度规定了分公司公司用材料（甲供、公司外购)领用加工过程中的标记及移植的程序和要求。

二、职责2.1入库材料的标记及移植，由材料员负责,技术员检查确认.2。

2下料时谁下料谁移植,先移植后下料，技术员旁站检查确认。

2.3支吊架等部件加工过程中的标记及移植由各工序的操作人员负责,技术员检查确认.2.4公司供应部只负责公司材料入材料总库标识，分公司负责领用后现场管理和使用标识。

三、材料标记及移植程序和要求3.1材料的标记形式:记号笔书写、油漆（笔）书写或刷漆、涂色、标签或挂牌;施工现场尽量使用刷油漆标识3。

2材料标识内容：对材料员领用出库后材料进行标识时至少要标明材料牌号、规格、库号（炉批号或卷号）、数量、色标、外形尺寸、技术员确认标记，技术员和材料员共同对施工班组长进行交底。

3.3标识方法：3.3.1用油漆刷漆适用范围为:板材、钢管等材料;对不锈钢材料进行标识时，必须使用无硫、无氯的油漆。

3。

3.2用油漆笔书写适用范围为：法兰、支吊架等小零件。

3.3.3喷漆适用于合金钢螺栓以及四大管道甲供组合件；3。

3。

4 涂色适用于材质区别及不同的检验状态：20#钢不涂色,12CrMoV钢喷红漆,10CrMo1910喷黄色，20G喷白漆，不锈钢喷蓝色。

喷漆要和项目部入场油漆颜色区别。

3.4 材料员领出特殊材料后立即进行材料标识，标识位置应醒目易找,管材喷漆标识必须通长标识，且宽度满足要求。

不锈钢只要求喷蓝黄色的色环。

3。

5特殊材料无标识不得发放使用；对不合格的材料要及时按规定做好不合格标识，以防误发、误用。

4、材料发放时的移植材料领用时,领料员应及时按规定及时按要求在材料上标识,技术员监督检查。

然后再给班组长交底后进行下料、分割。

剩余的材料应重新确认标识是否存在,如带有标识的部分已被领用，保管员要及时按规定对剩余材料重新进行标识移植。

5、产品使用过程中标识的移植下料时，作业人员要依据材料上的标识及色标对工件及余料进行材料标记移植及图号（或外形尺寸)、数量标识；产品零部件（抱箍、支座、法兰、螺栓）的材料标记应完整和清晰,标识不清不详者不得使用，必须进行检验复查.6检验、试验状态标识6。

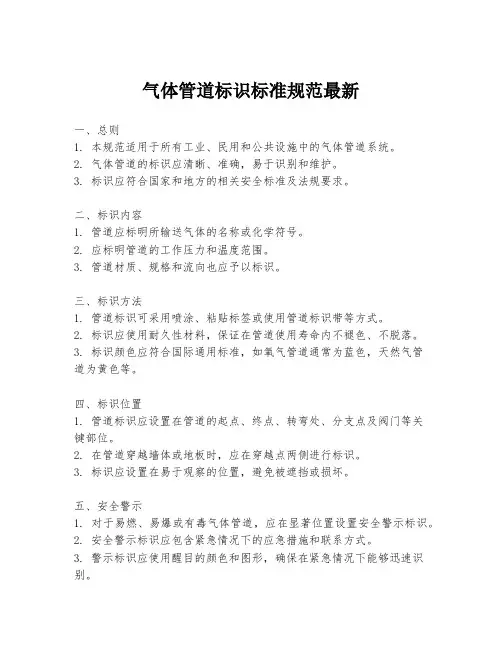

气体管道标识标准规范最新一、总则1. 本规范适用于所有工业、民用和公共设施中的气体管道系统。

2. 气体管道的标识应清晰、准确，易于识别和维护。

3. 标识应符合国家和地方的相关安全标准及法规要求。

二、标识内容1. 管道应标明所输送气体的名称或化学符号。

2. 应标明管道的工作压力和温度范围。

3. 管道材质、规格和流向也应予以标识。

三、标识方法1. 管道标识可采用喷涂、粘贴标签或使用管道标识带等方式。

2. 标识应使用耐久性材料，保证在管道使用寿命内不褪色、不脱落。

3. 标识颜色应符合国际通用标准，如氧气管道通常为蓝色，天然气管道为黄色等。

四、标识位置1. 管道标识应设置在管道的起点、终点、转弯处、分支点及阀门等关键部位。

2. 在管道穿越墙体或地板时，应在穿越点两侧进行标识。

3. 标识应设置在易于观察的位置，避免被遮挡或损坏。

五、安全警示1. 对于易燃、易爆或有毒气体管道，应在显著位置设置安全警示标识。

2. 安全警示标识应包含紧急情况下的应急措施和联系方式。

3. 警示标识应使用醒目的颜色和图形，确保在紧急情况下能够迅速识别。

六、维护与管理1. 管道标识的维护应定期进行，确保标识的清晰和准确。

2. 任何管道标识的变更都应记录在管道管理系统中，并及时更新现场标识。

3. 管道标识的维护和管理应由专业人员负责，确保符合规范要求。

七、监督与检查1. 管道系统的使用单位应定期对管道标识进行检查，确保其符合规范要求。

2. 对于不符合规范的标识，应立即进行整改。

3. 相关监管部门应定期对管道标识的规范执行情况进行监督和检查。

八、附则1. 本规范自发布之日起实施，原有与本规范不一致的规定同时废止。

2. 对于特殊情况下的管道标识，可依据具体情况制定补充规定。

请注意，本规范为示例文本，实际应用时应根据具体的国家或地区法规、行业标准以及具体情况进行调整和完善。

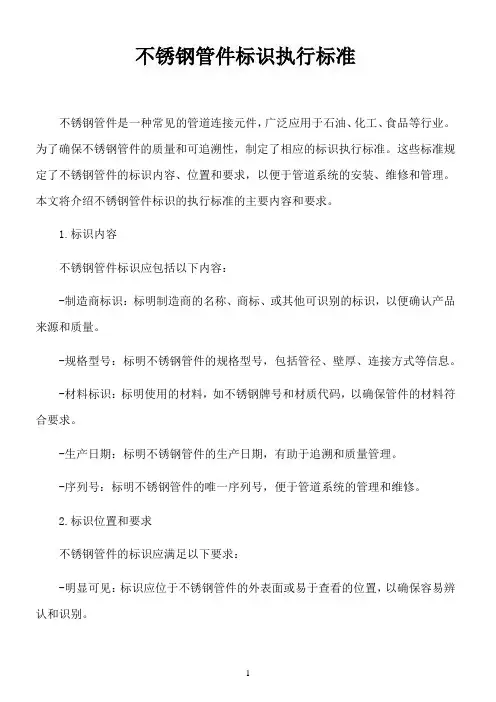

不锈钢管件标识执行标准不锈钢管件是一种常见的管道连接元件，广泛应用于石油、化工、食品等行业。

为了确保不锈钢管件的质量和可追溯性，制定了相应的标识执行标准。

这些标准规定了不锈钢管件的标识内容、位置和要求，以便于管道系统的安装、维修和管理。

本文将介绍不锈钢管件标识的执行标准的主要内容和要求。

1.标识内容不锈钢管件标识应包括以下内容：-制造商标识：标明制造商的名称、商标、或其他可识别的标识，以便确认产品来源和质量。

-规格型号：标明不锈钢管件的规格型号，包括管径、壁厚、连接方式等信息。

-材料标识：标明使用的材料，如不锈钢牌号和材质代码，以确保管件的材料符合要求。

-生产日期：标明不锈钢管件的生产日期，有助于追溯和质量管理。

-序列号：标明不锈钢管件的唯一序列号，便于管道系统的管理和维修。

2.标识位置和要求不锈钢管件的标识应满足以下要求：-明显可见：标识应位于不锈钢管件的外表面或易于查看的位置，以确保容易辨认和识别。

-持久性：标识应具有良好的耐候性和耐磨性，以确保在使用过程中不会褪色或损坏。

-防伪措施：可以采用防伪技术，如激光刻字、二维码等，以防止假冒和篡改。

3.标识执行标准不锈钢管件标识的执行标准通常遵循以下规范：-GB/T12224-2015《不锈钢管件》：该标准规定了不锈钢管件的标识要求，包括制造商标识、规格型号、材料标识、生产日期等内容。

-ASMEB16.9-2020《工业用钢制焊接和无缝铸造管件》：该标准适用于工业用钢制焊接和无缝铸造管件，其中规定了管件的标识要求和位置。

-EN10204:2004《金属产品的类型证明》：该标准规定了金属产品的类型证明文件要求，包括标识、材料证明等内容。

结果和总结不锈钢管件标识的执行标准规定了其标识内容、位置和要求，以确保管件的质量和可追溯性。

标识内容应包括制造商标识、规格型号、材料标识、生产日期和序列号等信息。

标识应位于不锈钢管件的外表面或易于查看的位置，并具有持久性和防伪措施。

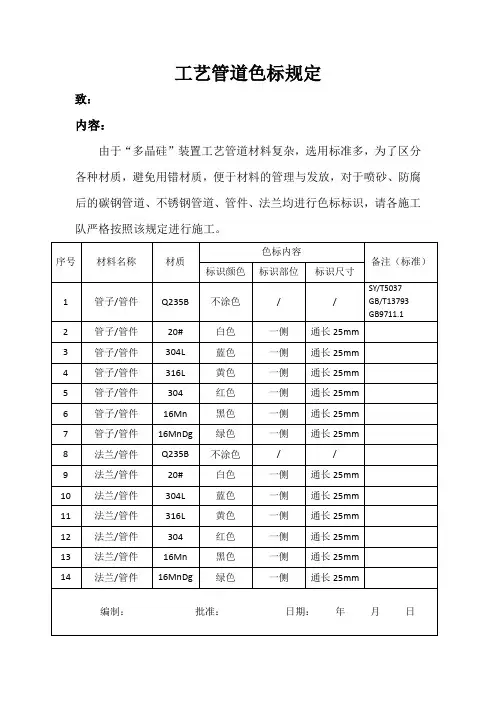

管道材料标识色标转移管理规定1.编制目的和适用范围目的1.1为了加强进场材料的管理，统一管道材料材质的颜色标识，避免不同材质材料混接、混放、混用现象，防止管道施工过程中材料发生误用和标识发生混淆，对管道材料标识色标转移颜色进行规定，以保证其安装质量，并在规定有可追溯性要求的场合实现可追溯性，特制定本管理规定。

1.2规定对管道材料（包括：管材、管件、阀门、紧固件、密封件等）的色标进行了要求，材料的其他标识仍按相关要求执行。

其中仅对常用的合金、不锈钢及易混淆的碳钢管道材料材质进行了色标规定，未涉及的材质原则上不再做色标，工程中涉及到特殊材质时另行要求。

1.3切割、焊接、覆盖标识时，应做好标识移植的工作，使任何材料都具有可追溯性。

1.4色标管理是材料接收、存储、发放的重要直观依据，工作中必须坚持原则、实事求是、态度严谨、准确标识。

未执行规定颜色标识的材料不得出库、不得用于施工现场。

适用范围1.5管道材料标识色标转移管理规定适用于中海石油中捷石化有限公司安全环保与清洁燃料升级项目工程的材料供货厂商、各 EPC 库房、料场、防腐单位及各施工分包方库房、料场和施工现场的管理。

1.6商务部门负责督促材料供货厂商提供符合相应标准要求的质量证明文件，并按照色标的颜色规定供货，在实体上种植标识，且实体标识清晰可识别。

1.7管道材料供货厂商出货前和管道材料集中防腐后，标识色标转移的颜色执行本规定。

集中防腐单位及施工单位按照本规定做好各标识的种植、移植和维护，是材料和施工状态标识的具体实施者。

在预制过程中对每一道工序均应做标识。

施工前应仔细核对原有标识，并做好实体标识的移植。

经移植后的标识必须清楚且不易毁坏，同时应认真记录在案，以便于核查并具可追溯性。

1.8钢结构、静设备施工过程中的标识管理可参照本规定执行。

2.标记规定2.1所有管子和管道组成件都应按相应的制造标准进行标记，管道组成件应进行标记，标记应为铸造、锻造、钢印、涂刷或标签等。

管道标识管理规定为了便于识别管道内的介质，确保生产安全，根据GB7231-2003《工业管道的基本识别色、识别符号和安全标识》标准内容，结合我厂的实际情况，对管道标识和管理做如下规定。

一、管道基本识别色1、根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见附表1。

2、基本识别色标识方法管道的基本识别色标识按照以下方法：1）、无保温，需要外防腐的管线，例碳钢管线，按照颜色标准在管道全长上进行颜色标识；2）、保温管线及不锈钢管道，在管道外壁上以宽为150mm的色环标识；两个标识之间的距离应为10-30m。

标识应该包括管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧和其他需要标识的部位。

3）、各类管道标识色和字体颜色标识详见附表23.管内介质及流向标识方法管内介质及流向标识由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：1）、物质名称的标识标注物质全称，用中文标识。

例如：循环水、半水煤气、液氨、甲醇、氢氮气等。

2）、物质流向的标识管道外壁上标注管内物质的流向，如果管道内物质的流向是双向的，则以双向箭头表示，保温管线在外层材料上标识。

3）、蒸汽管线应标明管线内蒸汽的的压力、温度；50mm以下的管道标识，应设立标识牌，标识牌应牢固固定在管道上。

4）、管道上标识色字体大小和标识牌大小见附表34.安全标识1）、危险品安全标识（1）、标识范围：管道内的物质，凡属于GB13690所列的危险化学品，其管道应设置危险标识。

（2）、标识方法：在管道上涂150mm宽黄色，在黄色两侧各涂25mm宽黑色的色环或色带。

（3）、标识场所：基本识别色的标识处或附近。

2）、消防标识工业生产中设置的消防专用管道应遵守GB13495的规定，并在管道上标识“消防专用”识别符号。

标识部位、最小字体按照基本色标识规定。

二、标识标注范围1、生产区内生产过程中非地下埋设的气体和液体输送管道；2、生产厂区内消防灭火管道、消防栓。

管道标识规范做法3.1管道3.1.1材料：自喷漆或不干胶纸。

3.1.2工具：剪刀、裁纸刀、钢板尺。

3.1.3工序：图样设计→模板制作或图样制作→位置确定及清理T喷涂姗贴。

3.1.4工艺方法：(1)标识部位应选在宜观察部位。

应设置在便于操作、观察的直线段上，避开管件等部位，成排管道标识应整齐一致。

(2)垂直管道宜标识在朝向通道侧管道轴线中心，成排管道以满足标识高度的直线段最短管道为基准，依次一致标识。

⑶水平管道轴线距地小于1.5m时，标识在管道正上方；在1.5m~2.0m时，标识在正视侧面；大于2.0m时，标识在正下方或侧面。

(4)标识内容应反映系统名称及编号、介质流向；标识形式包括颜色、色环、文字、箭头。

(5)标识所采用的颜色应根据管道面色确定，依照表3.1-1。

(6)采用色环标识时，请参照有关标准GB7231-2003标准的有关规定执行。

(7)文字统一采用黑体加粗字,管径在80mm~150mm时,文字大小为50mm~60mm宽；管径大于15Omm时，文字大小为80mm-100mm宽。

箭头与文字间、文字与文字间间距不大于1个文字宽度，成排管道标识字体大小应一致。

(8)单根管道文字置于箭尾；成排水平管道介质流向不一致时，介质流向标识统一放在文字左侧；垂直成排管道介质流向不一致时，介质流向标识统一放在文字上方。

竖向文字方向应自上而下，水平文字方向应自左向右。

(IO)喷漆或粘贴前管道表面应清理干净、干燥。

采用自喷漆时，喷涂应防止污染，周围应保护到位。

3.1.5控制要点：标识颜色、大小、位置。

3.1.6质量要求：喷涂或粘贴要牢固、清晰，喷涂无流坠，粘贴无翘边。
