数码管显示例程

  • 格式：docx
  • 大小：19.72 KB
  • 文档页数：6
int i)
{
unsigned int m,n;
for(m=i;m>0;m--)
for(n=90;n>0;n--);
}
void main()
{
while(1)
{
P0=0xfe;
wela=1;
wela=0;
P0=0x4f;//数字“3”的代码
dula=1;
dula=0;
LOOP:MOVC A,@A+DPTR
MOV P0,A;选中第一个数码管
SETB WEI
CLR WEI
MOV P0,#4FH ;数字“3”的代码
SETB DUAN
CLR DUAN
LCALL DELAY
INC A
DJNZ R0,LOOP
LJMP LOOP1
DELAY:自己写延时程序
TAB:DB0xfe,0xfd,0xfb,0xf7,0xef,0xdf;数码管各位的码表
wela=1;
wela=0;
P0=duan[num];
dula=1;
dula=0;
delay(2);//时间间隔短，这是关键（所谓的同时显示，只是间隔较短而已，利用人眼的余辉效应，觉得每个数码管都一直在亮）。
}
}
}
**********************************************************************
DUAN EQU P2.6
WEI EQU P2.7
ORG 0000H
LJMP START
ORG 0100H
START:
MOV P0,#0FEH;选中第一个数码管
SETB WEI
CLR WEI
LOOP:MOV P0,#4FH ;数字“3”的代码
SETB DUAN
CLR DUAN
LCALL DELAY
MOV P0,#00H ;什么都不显示的代码
;利用人眼的余辉效应，觉得每个数码管都一直在亮）。
DJNZ R7,START
LJMP LOOP
LJMP LOOP1
TABDUAN:0x3f,0x06,0x5b,0x4f,0x66,0x6d;0-5的段码表
2.8第一位闪烁地显示数字3（提示，显示3延时一段时间，数码管全灭，延时一段时间，再显示3，循环反复）
{
unsigned int m,n;
for(m=i;m>0;m--)
for(n=90;n>0;n--);
}
void main()
{
unsigned char num;
while(1)
{
for(num=0;num<6;num++)
{
P0=table[num];
wela=1;
wela=0;
P0=0x4f;//数字“3”的代码
//0-5的码表
void delay(unsigned int i)
{
unsigned int m,n;
for(m=i;m>0;m--)
for(n=90;n>0;n--);
}
void main()
{
unsigned char num;
while(1)
{
for(num=0;num<6;num++)
{
P0=wei[num];
#include <reg51.h>
sbit dula=P2^6;//段选信号的锁存器控制
sbit wela=P2^7;//位选信号的锁存器控制
unsigned char code table[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf};
//数码管各位的码表
void delay(unsigned int i)
#include <reg51.h>
sbit dula=P2^6;//段选信号的锁存器控制
sbit wela=P2^7;//位选信号的锁存器控制
unsigned char code wei[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf};
//数码管各位的码表
unsigned char code duan[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d};
END
**********************************************************************
程序功能：让TX-1C学习板的六个数码管流动地显示数字3。
**********************************************************************/
dula=1;
dula=0;
delay(1000);
}
}
}
动态显示：六位数码管同时显示数字0到5。
DUAN EQU P2.6
WEI EQU P2.7
ORG 0000H
LJMP START
ORG 0100H
START:
MOV DPTR,#TABDUANI
MOV R0,#0FEHH
MOV R7,#06H ;用R7计数是否把表格中的数取完
2.2六个数码管流动地显示数字3
DUAN EQU P2.6；段选信号的锁存器控制
WEI EQU P2.7；位选信号的锁存器控制
ORG 0000H
LJMP START
ORG 0100H
START:
MOV DPTR,#TAB
MOV A,#00H
LOOP1:MOV R0,#06H;用R0计数是否把表格中的数取完
LOOP:
MOV A,#00H
MOVC A,@A+DPTR
MOV P0,A;段码输出
SETB DUAN
CLR DUAN
INC DPTR
MOV A,R0 ;R0存位选码
MOV P0,A;选中第一个数码管
SETB WEI
CLR WEI
RL A
MOV R0,A
LCALLDELAYM ;时间间隔短，这是关键（所谓的同时显示，只是间隔较短而已，
SETB DUAN
CLR DUAN
LCALL DELAY
LJMP LOOP1
**********************************************************************
程序功能：让TX-1C学习板的六位数码管同时显示数字0到5。
**********************************************************************/
程序功能：让TX-1C学习板的第一位闪烁地显示数字3。
**********************************************************************/
#include <reg51.h>
sbit dula=P2^6;//段选信号的锁存器控制
sbit wela=P2^7;//位选信号的锁存器控制
delay(1000);
P0=0x00;//什么都不显示的代码
dula=1;
dula=0;
delay(1000);
}
}

合集下载

02实验二：数码管动态显示程序设计25页PPT

02实验二：数码管动态显示程序设计25页PPT

(P195 表10-2)
八段LED段码表
10.1.2 LED显示器工作原理
1、LED静态显示方式
LED显示器工作于静态显示方式时，各位的共阴 极（或共阳极）连接在一起，每位的段码线分别与1 个8位的锁存器输出相连。之所以称为静态显示，是 因为各个LED的显示字符一经确定，相应锁存器锁存 的段码输出将维持不变，直到送入另一个字符的段码 为止。正因为如此，静态显示的亮度都较高。
dp g f …… a 低电平点亮
dp g f e d c b a
f
a g
b
高电平点亮 dp g f …… a
ed
c dp
公共阴极
接地
思考：如果要在8段显示器上显示P. ，那么共阳极 和共阴极段码分别是什么？
共阳极段码是：0CH ；共阴极段码是：F3H
字符 字形
共阳 共阴
理论上，八段可以 显示128种不同的字符， 扣除其中没有意义的组 合状态后，八段LED显示 器可以显示的字符如表 所示。
动态显示:
各显示器在显示过程中轮流得到送显信号，与各显示器接口 的I/O口线是共用的。
静态显示特点:
无闪烁，无须扫描，节省CPU时间，编程简单，用元器件多， 占I/O线多。
动态显示特点:
用元器件少，占I/O线少，有闪烁，必须扫描，花费CPU时间， 编程复杂。(有多个LED时尤为突出）
动态显示中延时时间的选择
各显示器在显示过程中轮流得到送显信号与各显示器接口动态显示中延时时间的选择动态显示中延时时间的选择在动态显示方式中各led显示器轮流工作为了防止产生闪烁现象每个led数码管刷新频率必须大于25hz即相邻两次点亮的时间间隔要小于40msled显示器的位数越多每一位的显示时间越短在驱动电流一定的情况下亮度越低正因如此在动态led显示电路中要适当增大驱动电流一般取20ma35ma正常情况下的工作电流一般在1020ma之间以抵消因显示时间短造成亮度下降
02实验二数码管动态显示程序设计

02实验二数码管动态显示程序设计

02实验二数码管动态显示程序设计数码管是一种常见的数字显示器件，通常由七段LED组成。

通过控制不同的LED亮灭状态，可以显示出0到9的数字和一些字母。

数码管通常被广泛应用于计时器、温度显示器等设备中，用于显示数字和一些特定的符号。

数码管的动态显示是指通过快速切换数码管显示的内容，从而实现多个数码管连续显示不同的数字。

这种显示方式使得数字的显示看起来像是连续变化的，给人一种流动的感觉。

在进行数码管动态显示的程序设计时，需要考虑以下几个方面：1.数码管的接口：数码管通常使用共阴极或共阳极的接口方式，需要根据实际的硬件接口进行相应的程序设计。

2.显示内容的切换：数码管需要显示不同的数字，需要通过程序控制数码管的显示内容。

可以通过数组或者其他数据结构来存储需要显示的数字，并通过循环，依次将不同的数字输出到数码管上。

3.显示周期的控制：数码管动态显示的关键是控制显示的刷新速度。

数码管的刷新速度通常以帧率进行表示，即每秒显示的帧数。

常见的数码管帧率为50Hz或60Hz，即每秒刷新50次或60次。

程序需要根据帧率来控制数码管显示的频率。

4.数码管的亮度控制：数码管的亮度通常通过PWM（脉宽调制）来控制，即快速开关数码管的亮灭状态，通过调整开关的占空比来控制数码管的亮度。

程序需要实现相应的PWM控制函数，可以通过改变PWM的占空比来控制数码管的亮度。

下面是一个简单的数码管动态显示的程序设计示例：```c++#include <arduino.h>//数码管引脚定义const int digitPins[] = {2, 3, 4, 5};const int segmentPins[] = {6, 7, 8, 9, 10, 11, 12}; //数码管显示的数字const int numbers[] =// abcdefg};//数码管显示的当前数字int currentNumber = 0;// 数码管显示的刷新速度，单位为msconst int refreshRate = 10;void setu//设置数码管引脚的模式for (int i = 0; i < 4; ++i)pinMode(digitPins[i], OUTPUT);}for (int i = 0; i < 7; ++i)pinMode(segmentPins[i], OUTPUT);}void loo//刷新数码管显示refreshDisplay(;//数码管显示的数字切换currentNumber = (currentNumber + 1) % 10; //延时delay(refreshRate);//刷新数码管显示的函数void refreshDispla//显示当前数字for (int i = 0; i < 4; ++i)digitalWrite(digitPins[i], LOW); setSegments(numbers[currentNumber]); delayMicroseconds(500);digitalWrite(digitPins[i], HIGH);}//设置数码管的段void setSegments(int segments)for (int i = 0; i < 7; ++i)digitalWrite(segmentPins[i], (segments >> i) & 1);}```该程序通过设置数码管引脚的模式来控制数码管的显示。

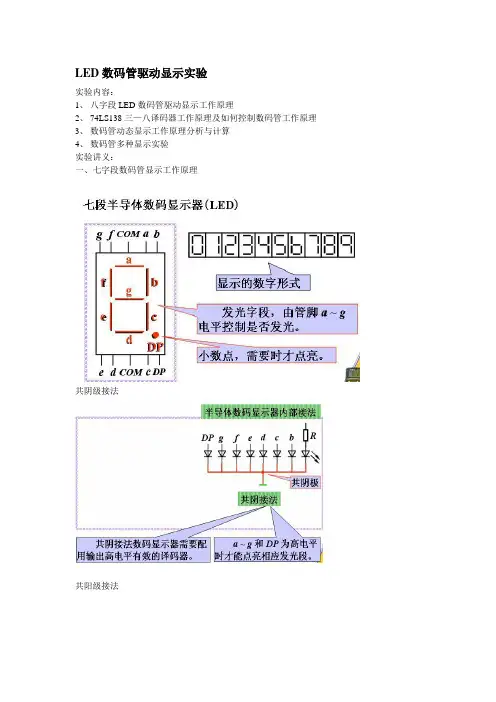

LED数码管驱动显示实验

LED数码管驱动显示实验

2、数码管使用的电流与电压计算
电流：静态时，推荐使用10-15mA；动态时，16/1动态扫描时，平均电流为4-5mA，峰值电流50-60mA。
电压：查引脚排布图，看一下每段的芯片数量是多少？当红色时，使用1.9V乘以每段的芯片串联的个数；当绿色时，使用2.1V乘以每段的芯片串联的个数。
四、数码管显示实验
P0.7
P0.6
P0.5
P0.4
P0.3
P0.2
P0.1
P0.0
P0(16进制)
全灭
1
1
1
1
1
1
1
1
FF
显示0
1
1
0
0
0
0
0
0
C0H
显示1
11Βιβλιοθήκη 1110
0
1
F9H
显示2
1
0
1
0
0
1
0
0
A4H
显示3
1
0
1
1
0
0
0
0
B0H
显示4
1
0
0
1
1
0
0
1
99H
显示5
1
0
0
1
0
0
1
0
92H
显示6
1
0
0
0
0
0
1
0
82H
利用3-8译码器来选择需要显示(亮)哪个数码管，利用P0口来负责显示什么数字或符号
1、让Y0所对应的数码管显示“0”—“9”，间隔1秒
2、让Y0所对应的数码管显示“0”，Y1显示“1”，Y2显示“2”…………以此类推最后Y7显示“7”，间隔1秒
基础实验(数码管显示)含代码

基础实验(数码管显示)含代码

实验一基础实验（数码管显示）一、实验内容使用MCS-51汇编语言编写程序，完成如下功能：1. 使用三个数码管显示十进制数值（001~999，可任意设置）；2. 每隔1秒，该数值自动减一，直到归零;3. 归零后的下一秒，显示一个新的十进制数值（001~999，可任意设置）；4. 每隔1秒，新数值继续自动减一，直到再次归零；5. 重新执行步骤1，循环往复。
