气缸的选型

气缸的选型和计算一、气缸的选型1.执行元件的工作要求：根据执行元件的工作速度、功率、工作压力等要求来选择气缸的尺寸和型号。

例如，对于较大的工作负载，需要选择直径较大的气缸，以获得足够的输出力。

2.工作环境：考虑气缸所处的工作环境，包括温度、湿度、腐蚀性等因素。

根据环境条件的不同，可以选择具有耐高温、耐腐蚀等特性的气缸。

3.驱动方式：根据驱动方式的不同，可以选择不同种类的气缸，包括单杆式气缸、双杆式气缸、简化气缸等。

4.安全因素：根据工作要求的安全性要求选择气缸，例如选择具有防爆、防护等特性的气缸。

在选择气缸时，可以参考气缸的相关技术参数，包括工作压力、输出力、活塞直径、活塞行程、工作温度范围、密封材料等。

二、气缸的计算气缸的计算过程一般包括确定气缸的活塞直径、活塞行程、工作压力等参数。

1.活塞直径的确定活塞直径通常由带杆载荷和工作压力来确定。

计算公式为：F=π/4*D²*P，其中F为输出力，D为活塞直径，P为工作压力。

2.活塞行程的确定活塞行程主要根据执行元件的工作行程来确定。

一般来说，活塞行程取执行元件行程的两倍即可，以确保执行元件能够实现全行程运动。

3.工作压力的确定工作压力是指气缸内部的压力，需要根据工作要求和执行元件的工作负载来确定。

一般来说，工作压力应低于气缸的额定工作压力。

需要注意的是，在进行气缸计算时，除了上述参数外，还应考虑一些特殊要求，如工作温度、密封材料的耐久性等。

总之，气缸的选型和计算是为了确保能够满足工作要求，提高系统的工作效率和稳定性。

在实际应用中，需要根据具体情况认真选择和计算气缸，以确保系统的正常运行。

气缸如何选型气缸选型一般是这样：首先先依据你必须要的出力换算出气缸的活塞面积F=n*P*S，公式中F是所必须要的输出力，P是系统压力，S就是活塞面积了，n是安全系数，一般气缸水平使用取0.7，垂直使用取0.5，活塞面积出来了再换算成活塞直径，一般气缸使用直径表示。

其次是依据运动的距离选择气缸的行程，如果必须要压紧，一般会吃进3~5mm。

然后依据安装方式选择你必须要的安装，是角座，法兰还是耳环安装。

后选择是否必须要行程检测开关等辅件就好了。

气缸主要的数据是缸径和行程。

气缸在工作时受力状况受到很多因素的影响，气缸内外气体的压力差影响着它，同时气缸还要承受蒸汽流出静止时对静止部分的反作用力所以在气缸选型时必须要特别注意，如果不能选择合适的气缸，不仅可能会损坏设备，同时也可能会耽误工作。

2气缸型号选择气缸型号选择依据气缸在出力换算出气缸的活塞面积F=n*P*S，公式中F是所必须要的输出力，P是系统压力，S就是活塞面积了，n是安全系数，一般气缸水平使用取0.7，垂直使用取0.5，活塞面积出来了再换算成活塞直径，一般气缸使用直径表示。

其次是依据运动的距离选择气缸的行程，如果必须要压紧，一般会吃进3~5mm。

然后依据安装方式选择你必须要的安装，是角座，法兰还是耳环安装。

缸筒的内径大小代表了气缸输出力的大小。

活塞要在缸筒内做平稳的往复滑动，缸筒内表面的表面粗糙度应达到Ra0.8um。

对钢管缸筒，内表面还应镀硬铬，以减小摩擦阻力和磨损，并能防止锈蚀。

缸筒材质除使用高碳钢管外，还是用高强度铝合金和黄铜。

小型气缸有使用不锈钢管的。

带磁性开关的气缸或在耐腐蚀环境中使用的气缸，缸筒应使用不锈钢、铝合金或黄铜等材质。

气缸在我们在现代生产中发挥着非常重要的作用，它的输出力大、对使用者的要求较低、适应性强等优势成为用户喜爱它的重要原因，相信在将来这类产品会持续进步，在人类发展进步中发挥更重要的作用。

3气缸行程可以调节吗气缸在市场中已经有非常重要的地位，它带来的经济效益受到了广泛的关注，这也是越来越多人关注它的重要原因。

气缸的选用气缸的选用在气动使用中经常涉及到，下面是气缸的选型方法和选型步骤。

1、预选气缸的缸径根据气缸的负载状态，确定气缸的轴向负载力F。

根据负载的运动状态，预选气缸的负载率η。

根据气源供气条件，确定气缸的使用压力P。

P应小于减压阀进口压力的85%。

已知F，η和P，对单作用气缸，预设杆径与缸径之比d/D=0.5，根据前面所述气缸理论力的计算公式和负载率计算公式，便可选定缸径D；对双作用气缸，同样使用前面所述气缸理论力的计算公式和负载率计算公式，便可选定缸径D。

缸径D的尺寸应标准化。

2、预选气缸行程根据气缸的操作距离及传动机构的行程比来预选气缸的行程。

为便于安装调试，对计算出的行程要留有适当余量。

应尽量选为标准行程，可保证供货速度，成本降低。

3、选择气缸的品种根据气缸承担任务的要求来选择气缸的品种。

例如要求气缸到达行程终端无冲击现象和撞击噪声，应选缓冲气缸；如要求重量轻，应选轻型缸；要求安装空间窄且行程短，可选薄型缸；有横向负载，可选带导杆气缸；要求制动精度高，应选锁紧气缸；不允许活塞杆旋转，可选具有杆不回转功能的气缸；除活塞杆作直线往复运动外，还需缸体做摆动，可选耳轴式或耳环式安装方式的气缸等。

下图是SMC气缸主要特征表，选型时可以参照。

4、验算气缸的缓冲能力预选了缸径和行程后，必须验算一下气缸的缓冲能力是否符合要求。

验算方式，如需要，请在网站留言（/html/GuestBook.html）。

5、选择气缸的安装方式常用的安装方式有：基本型、脚座型、杆侧法兰型、无杆侧法兰型、单耳环型、双耳环型、杆侧耳轴型、无杆侧耳轴型、中间耳轴型等。

这几种安装方式的详细说明如果需要请在网站留言（/html/GuestBook.html），有图附上。

6、气缸活塞杆长度的验算主要是验算是否有横向负载超过活塞杆的承受能力，具体验算方法请在网站留言（/html/GuestBook.html）。

7、计算气缸空气消耗量和所需要的空气量气缸的空气消耗量是指气缸做一次往复运动所消耗的空气量Vc，气缸做一次往复运动，气缸至换向阀之间的配管所消耗的空气量为Vt。

气缸的选型及计算引言气缸通常被用于执行机械臂、机器人以及其他自动化设备的运动。

选取正确的气缸尺寸和类型可以确保设备的正常运行并提高效率。

本文将介绍如何选择气缸以及如何计算所需的气缸尺寸。

气缸选型气缸可以分为气动（空气）和液压（油）两种类型。

在选择气缸类型时，需要考虑以下因素：- 运动方向：单向或双向- 操作速度：快速或慢速- 工作压力：高压或低压- 工作温度：高温或低温- 工作环境：清洁或污染需要根据具体的需求来选择气缸类型。

如果需要进行快速操作，则应选择气动气缸。

油压气缸常用于承载较重的负载或需要高压的情况下。

另外，在一些特殊环境下，如高温、高湿度或污染环境，需要选择特殊防腐蚀或高温型号气缸。

气缸尺寸计算在选择气缸类型后，需要计算所需的气缸尺寸。

以下是计算气缸尺寸的一般步骤：1. 确定负载重量和运动方向（单向或双向）。

2. 计算负载所需的力，公式为：负载所需的力 = 质量 * 加速度。

3. 根据气缸类型和工作压力，确定可提供所需力的气缸尺寸（口径和行程）。

4. 确定气缸的活塞面积，公式为：活塞面积= π * (气缸口径/2)^2。

5. 计算所需气缸出力，公式为：所需气缸出力 = 所需力 / 活塞面积。

需要注意的是，由于气缸的性能非常依赖于空气和液压的流量，因此在进行尺寸计算时，需要参考气缸的压力流量特性曲线来确保选择合适的气缸尺寸。

结论在选择和计算气缸尺寸时，应根据具体需求选择合适的气缸类型，并结合计算来确定合适的气缸尺寸。

这样可以确保设备的正常运行并提高效率。

气缸选型的主要参数1. 引言气缸是一种常见的执行元件，广泛应用于各种机械设备中。

选择合适的气缸对于确保机械设备的正常运行至关重要。

本文将详细介绍气缸选型的主要参数，包括工作压力、推力、速度、行程以及材料等方面。

2. 工作压力工作压力是选择气缸时需要考虑的一个重要参数。

它表示气缸能够承受的最大压力。

在选择气缸时，需要根据实际工作环境和需求确定所需的工作压力范围，然后选择能够满足这个范围的气缸。

3. 推力推力是指气缸在工作过程中产生的推动力。

推力大小与气缸直径和工作压力有关。

通常情况下，较大直径的气缸可以提供更大的推力。

在选择气缸时，需要根据所需推力确定合适的直径，并确保所选气缸能够满足工作条件下所需的推力。

4. 速度速度是指气缸活塞在单位时间内的运动速度。

选择合适的气缸速度对于确保机械设备的正常运行非常重要。

过高的速度可能导致气缸失控或损坏，而过低的速度可能影响机械设备的工作效率。

在选择气缸时，需要根据实际需求确定合适的速度范围，并选择能够满足这个范围的气缸。

5. 行程行程是指气缸活塞能够移动的最大距离。

在选择气缸时，需要根据所需行程确定合适的气缸尺寸，并确保所选气缸能够满足工作条件下所需的行程。

6. 材料材料是选择气缸时需要考虑的另一个重要因素。

常见的气缸材料包括铝合金、不锈钢和碳钢等。

不同材料具有不同的特性，如强度、耐腐蚀性和耐磨损性等。

在选择气缸时，需要根据实际工作环境和需求确定所需材料，并选择具有适当特性的气缸材料。

7. 其他参数除了上述主要参数外，还有一些其他参数也需要考虑。

气缸的工作温度范围、密封性能、安装方式等。

这些参数的选择将直接影响气缸的性能和使用寿命。

8. 总结气缸选型的主要参数包括工作压力、推力、速度、行程和材料等。

在选择气缸时，需要根据实际需求确定合适的参数范围，并选择能够满足这个范围的气缸。

还需要考虑其他参数如工作温度范围、密封性能和安装方式等。

通过合理选择气缸参数，可以确保机械设备的正常运行和高效工作。

气缸选型手册
气缸的选型是根据具体的应用需求来确定的，以下是一些
常见的选型要点和指南：
1. 了解工作条件：首先要了解气缸将会在什么环境下工作，包括温度、湿度、腐蚀性等因素。

这些条件将会影响到材
料和密封件的选用。

2. 确定负载要求：根据负载的大小和性质来确定所需的推
力和速度。

推力和速度将会影响气缸的尺寸和输出能力。

3. 考虑节能要求：如果节能是一个重要的考虑因素，可以
选择一些带有调节节流器或压力控制功能的气缸。

4. 考虑安装空间：确定气缸的安装空间以及所需的行程长度。

确保气缸的尺寸和行程适合应用需求。

5. 材料选择：根据工作环境和负载要求来选择适当的材料。

例如，对于腐蚀性环境，可以选择不锈钢材料。

6. 密封件选择：根据工作条件选择适当的密封件材料，以
确保良好的密封性能和耐久性。

7. 厂家选择：选择可靠的厂家或供应商，他们能够提供高
质量的气缸，并提供相应的技术支持和售后服务。

以上是一些常见的气缸选型要点和指南，不同的应用可能
还会有其他的特殊考虑因素。

在进行选型之前，建议与气
缸制造商或供应商进行沟通，以了解更多详细的信息和建议。

气缸选型计算公式
（最新版）
目录
1.气缸选型计算的重要性
2.气缸选型的关键参数
3.气缸选型计算公式
4.气缸选型的注意事项
5.结论
正文
气缸选型计算公式对于气缸的选用和设计至关重要，因为它决定了气缸是否能够满足工作环境的需求。

气缸选型的关键参数包括行程、工作压力、安装方式等，这些参数都需要根据实际工作需求进行详细的计算和考虑。

气缸选型计算公式主要包括以下几个方面：
1.行程计算：行程是指气缸活塞从最下端到最上端所经过的距离。

行程的计算需要考虑工作环境的需求，例如工作物体的大小、移动的距离等。

2.工作压力计算：工作压力是指气缸在正常工作状态下所承受的压力。

工作压力的计算需要考虑气缸的材质、密封性、工作温度等因素，以确保气缸能够承受工作环境的压力。

3.安装方式计算：安装方式是指气缸在实际工作中的安装位置和方式。

安装方式的计算需要考虑气缸的大小、重量、工作环境等因素，以确保气缸能够稳定地工作。

在气缸选型计算中，还需要注意以下几个方面：
1.气缸的品牌和质量：选择气缸时，需要考虑气缸的品牌和质量，选
择质量可靠、性能稳定的气缸。

2.气缸的维修和保养：气缸在实际工作中需要进行定期的维修和保养，以确保其正常工作。

3.气缸的成本和效益：选择气缸时，需要考虑气缸的成本和效益，选择成本合理、效益较高的气缸。

总之，气缸选型计算公式对于气缸的选用和设计至关重要。

机械设计气缸选型计算机械设计中的气缸选型计算是指根据工作负荷和运动速度等参数，确定适合的气缸尺寸和工作压力的过程。

下面将从气缸类型、气缸选型参数和计算公式等方面进行阐述。

一、气缸类型常见的气缸类型有单作用气缸和双作用气缸。

单作用气缸只有一个工作方向，气压作用于气缸的一侧，而双作用气缸则可以在缩短和延长两个方向上进行工作。

二、气缸选型参数1.工作负荷：气缸承受的力和扭矩，也就是需要执行的工作任务。

2.工作速度：气缸在工作过程中的速度，通常表示为行程速度或线速度。

3.工作压力：气缸的输入压力，通常以帕斯卡（Pa）为单位。

4.活塞直径：气缸内活塞的直径，也可以通过气缸的面积计算得出。

三、气缸选型计算公式1.计算气缸力：气缸力=工作压力×活塞有效面积活塞有效面积= π/4 ×活塞直径²2.计算气缸速度：气缸速度= 2 × π ×活塞半径×转速3.计算气缸功率：气缸功率=气缸力×气缸速度根据以上计算公式，可以根据工作负荷、运动速度和工作压力等参数进行气缸选型计算。

例如，若需要计算某工作负荷为1000N，活塞直径为50mm（活塞半径为25mm）、工作速度为0.2m/s，工作压力为0.5MPa的气缸选型计算。

计算活塞有效面积：活塞有效面积= π/4 × (50mm)² = 1963.5mm²然后，计算气缸力：气缸力= 0.5MPa × 1963.5mm² = 981.75N接下来，计算气缸速度：气缸速度= 2 × π × 25mm × 0.2m/s = 31.42m/s计算气缸功率：气缸功率= 981.75N × 31.42m/s = 30805.68W根据以上计算结果，可以选择适合的气缸尺寸和工作压力，以满足设定的工作负荷和运动速度要求。

总结起来，机械设计气缸选型计算是根据工作负荷、运动速度和工作压力等参数，通过计算气缸力、气缸速度和气缸功率等指标，确定适合的气缸尺寸和工作压力。

气缸选型步骤一、确定工作条件在进行气缸选型前，需要先确定工作条件，包括气缸所需的压力、工作温度、工作速度等参数。

这些参数将直接影响到气缸的选型和设计。

二、计算所需的气缸力根据实际应用中所需的气缸力，可以进行计算。

气缸力的计算可以通过以下公式进行：气缸力 = 工作压力× 活塞面积其中，工作压力是指气缸所需的压力，活塞面积是指气缸活塞的有效作用面积。

三、确定气缸类型根据工作条件和气缸力的计算结果，可以确定所需的气缸类型。

常见的气缸类型包括单作用气缸、双作用气缸、带减速装置的气缸等。

根据实际应用需求，选择适合的气缸类型。

四、选择气缸尺寸根据计算所得的气缸力和气缸类型，可以选择合适的气缸尺寸。

气缸尺寸主要包括活塞直径、行程和气缸长度等参数。

选择合适的气缸尺寸可以保证气缸的工作效果和寿命。

五、考虑气缸的耐磨性和密封性能在选择气缸时，需要考虑气缸的耐磨性和密封性能。

耐磨性主要关系到气缸的使用寿命，而密封性能则影响着气缸的工作效果。

选择具有良好耐磨性和密封性能的气缸可以提高气缸的可靠性和使用寿命。

六、考虑气缸的安装方式和连接方式在选择气缸时，还需要考虑气缸的安装方式和连接方式。

根据实际应用需求，选择适合的安装方式和连接方式可以简化气缸的安装和维护工作。

七、选择合适的气缸制造商在确定了气缸的类型、尺寸、耐磨性和密封性能等参数后，可以选择合适的气缸制造商进行采购。

选择信誉良好、产品质量可靠的气缸制造商可以保证气缸的性能和使用寿命。

八、进行气缸的安装和调试在购买了合适的气缸后，需要进行气缸的安装和调试工作。

正确安装和调试气缸可以保证气缸的正常工作和使用效果。

九、进行气缸的维护和保养在气缸使用过程中，需要进行定期的维护和保养工作。

包括清洁气缸、更换密封件、润滑气缸等。

定期的维护和保养可以延长气缸的使用寿命和保证气缸的工作效果。

以上就是气缸选型的基本步骤。

通过正确的选型和设计，可以选择到合适的气缸，提高气缸的使用效果和寿命。

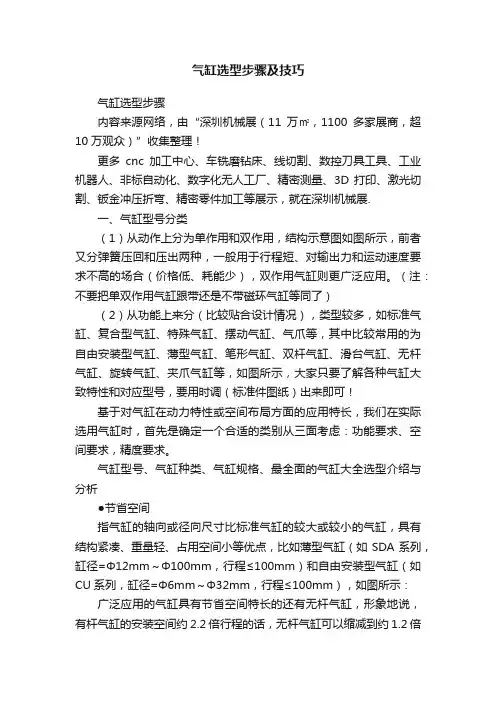

气缸选型步骤及技巧气缸选型步骤内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.一、气缸型号分类（1）从动作上分为单作用和双作用，结构示意图如图所示，前者又分弹簧压回和压出两种，一般用于行程短、对输出力和运动速度要求不高的场合（价格低、耗能少），双作用气缸则更广泛应用。

（注：不要把单双作用气缸跟带还是不带磁环气缸等同了）（2）从功能上来分（比较贴合设计情况），类型较多，如标准气缸、复合型气缸、特殊气缸、摆动气缸、气爪等，其中比较常用的为自由安装型气缸、薄型气缸、笔形气缸、双杆气缸、滑台气缸、无杆气缸、旋转气缸、夹爪气缸等，如图所示，大家只要了解各种气缸大致特性和对应型号，要用时调（标准件图纸）出来即可！基于对气缸在动力特性或空间布局方面的应用特长，我们在实际选用气缸时，首先是确定一个合适的类别从三面考虑：功能要求、空间要求，精度要求。

气缸型号、气缸种类、气缸规格、最全面的气缸大全选型介绍与分析●节省空间指气缸的轴向或径向尺寸比标准气缸的较大或较小的气缸，具有结构紧凑、重量轻、占用空间小等优点，比如薄型气缸（如SDA系列，缸径=Φ12mm～Φ100mm，行程≤100mm）和自由安装型气缸（如CU系列，缸径=Φ6mm～Φ32mm，行程≤100mm），如图所示：广泛应用的气缸具有节省空间特长的还有无杆气缸，形象地说，有杆气缸的安装空间约2.2倍行程的话，无杆气缸可以缩减到约1.2倍行程，一般需要和导引机构配套，定位精度也比较高。

磁偶式无杆气缸：活塞两侧受压面积相等,具有同样的推力,有利于提高定位精度,适合长行程，重量轻、结构简单、占用空间小，如图所示机械式无杆气缸：“有较大的承载能力和抗力矩能力，适用缸径Φ10mm～Φ80mm，此外，同样希望节省空间兼顾导向精度要求时，往往会用到双杆气缸（相当于两个单杆气缸并联成一体）。

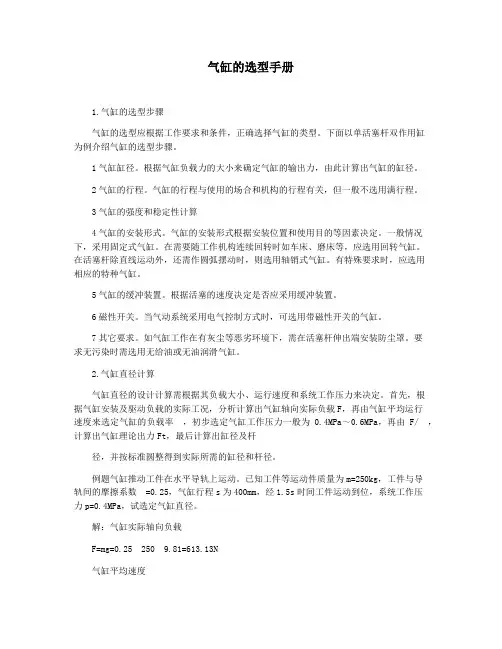

气缸的选型手册1.气缸的选型步骤气缸的选型应根据工作要求和条件，正确选择气缸的类型。

下面以单活塞杆双作用缸为例介绍气缸的选型步骤。

1气缸缸径。

根据气缸负载力的大小来确定气缸的输出力，由此计算出气缸的缸径。

2气缸的行程。

气缸的行程与使用的场合和机构的行程有关，但一般不选用满行程。

3气缸的强度和稳定性计算4气缸的安装形式。

气缸的安装形式根据安装位置和使用目的等因素决定。

一般情况下，采用固定式气缸。

在需要随工作机构连续回转时如车床、磨床等，应选用回转气缸。

在活塞杆除直线运动外，还需作圆弧摆动时，则选用轴销式气缸。

有特殊要求时，应选用相应的特种气缸。

5气缸的缓冲装置。

根据活塞的速度决定是否应采用缓冲装置。

6磁性开关。

当气动系统采用电气控制方式时，可选用带磁性开关的气缸。

7其它要求。

如气缸工作在有灰尘等恶劣环境下，需在活塞杆伸出端安装防尘罩。

要求无污染时需选用无给油或无油润滑气缸。

2.气缸直径计算气缸直径的设计计算需根据其负载大小、运行速度和系统工作压力来决定。

首先，根据气缸安装及驱动负载的实际工况，分析计算出气缸轴向实际负载F，再由气缸平均运行速度来选定气缸的负载率，初步选定气缸工作压力一般为0.4MPa～0.6MPa，再由F/，计算出气缸理论出力Ft，最后计算出缸径及杆径，并按标准圆整得到实际所需的缸径和杆径。

例题气缸推动工件在水平导轨上运动。

已知工件等运动件质量为m=250kg，工件与导轨间的摩擦系数=0.25，气缸行程s为400mm，经1.5s时间工件运动到位，系统工作压力p=0.4MPa，试选定气缸直径。

解：气缸实际轴向负载F=mg=0.252509.81=613.13N气缸平均速度选定负载率=0.5则气缸理论输出力双作用气缸理论推力气缸直径按标准选定气缸缸径为63mm。

感谢您的阅读，祝您生活愉快。

气缸的选型与计算气缸的选型在气动使用中经常涉及到，那么在做气缸选型时需要注意什么? 下面简单介绍下气缸选型参数要求：一、类型：根据操作形式选类型气缸操作方式有双作用，单动弹簧压入及单动弹簧压出三种方式。

在选型的时候，一般情况下会选双作用的气缸，现如今双作用气缸是用的最多的，单作用气缸用于的地方不是很多，在阻挡气缸会用的多些。

1）、从操作上分为单作用和双作用，前者又分弹簧压回和压出两种，一般用于行程短、对输出力和运动速度要求不高的场合，双作用气缸则更广泛应用。

2）、从功能上来分类型较多，如标准气缸、复合型气缸、特殊气缸、摆动气缸、气爪等，其中比较常用的为自由安装型气缸、薄型气缸、笔形气缸、双杆气缸、滑台气缸、无杆气缸、旋转气缸、夹爪气缸等二、缸径：根据有关负载，使用压力及作用方向确定。

三、行程：确定工作的移动距离，考虑工况可选择满行程及预留行程。

行程课测量得知，一般如果是压紧，或是顶住工件，不要选择满行程，可以把行程留大10mm左右。

如果是推送到某个位置，可以选择满行程，但要加缓冲四、系列：根据特点条件来选择气缸的系列，其中有划分三个要素：空间要素，精度要求，特定动作要求●空间要素指气缸的轴向或径向尺寸比标准气缸的较大或较小的气缸，具有结构紧凑、重量轻、占用空间小等优点，比如薄型气缸（如SDA系列，缸径=Φ12mm～Φ100mm，行程≤100mm）和自由安装型气缸（如CU系列，缸径=Φ6mm～Φ32mm，行程≤100mm）广泛应用的气缸具有节省空间特长的还有无杆气缸，形象地说，有杆气缸的安装空间约2.2倍行程的话，无杆气缸可以缩减到约1.2倍行程，一般需要和导引机构配套，定位精度也比较高。

磁偶式无杆气缸：活塞两侧受压面积相等,具有同样的推力,有利于提高定位精度,适合长行程，重量轻、结构简单、占用空间小机械式无杆气缸：“有较大的承载能力和抗力矩能力，适用缸径Φ10mm～Φ80mm此外，同样希望节省空间兼顾导向精度要求时，往往会用到双杆气缸（相当于两个单杆气缸并联成一体）●精度要求一般采用滑台气缸（将滑台与气缸紧凑组合的一体化的气动组件），也有各种细分的类型，工件可安装在滑台上，通过气缸推动滑台运动，适用于精密组装、定位、传送工件等。

气缸的选型和计算1.气缸选型：-工作压力：根据工作需求确定气缸的工作压力范围，确定气缸需要具备的最大工作压力；-载荷和工作频率：根据工作负载和使用频率选择适当的气缸，确定气缸的承受负载；-工作环境：考虑气缸工作环境的特殊因素，如温度、腐蚀性介质等，选择适当的气缸材料和密封件。

2.气缸基本参数计算：2.1气缸的直径计算：气缸的直径一般可通过以下公式计算：D = 2 * F * P / (π * p_max * n)其中，D为气缸直径，F为受力面积，P为负载，π为圆周率，p_max为气缸的最大允许工作压力，n为安全系数。

2.2气缸的活塞行程计算：气缸的活塞行程一般根据工作需求来确定。

在计算时，需考虑机构布置的空间限制、行程的可控制范围以及对应的位置传感器等因素。

2.3气缸的受力计算：气缸承受的负载主要分为静负荷和动负荷。

对于静负荷，可通过负荷估算方法来计算。

对于动负荷，需要考虑负荷的频率、变化幅度等因素，通过峰值负荷计算方法进行估算。

在计算时，还需考虑气缸的可靠性和安全系数等因素，选择合适的气缸尺寸。

2.4气缸的气流计算：气缸的气流计算主要是指气缸出入口的气流计算。

在气缸的选型和计算中需考虑气体的压力、流量和速度等因素。

通常，通过实验或计算方法确定气缸的气流量，并根据气缸的直径和活塞行程来确定气缸的气速。

综上所述，气缸的选型和计算是一个综合考虑多种因素的过程，需要根据具体的工作需求和环境条件来确定。

正确选择和计算气缸的设计参数，将有助于提高气缸的性能和寿命。

气缸选型1. 引言气缸作为一种常用的执行元件，在工业控制领域中扮演着重要的角色。

它通过将气体压缩和放松的运动来推动机械装置的运动，常见于气动系统、液压系统和机械传动系统中。

选择正确的气缸对系统的性能和可靠性都至关重要。

本文将从几个关键方面介绍气缸的选型参数和选型方法。

2. 气缸选型参数在进行气缸选型之前，需要了解一些关键的选型参数，以便正确选择适合的气缸。

以下是一些常见的气缸选型参数：2.1 缸径和行程缸径和行程是气缸选型中最基本的参数之一。

缸径是气缸内腔的直径，行程是活塞在缸内运动的距离。

根据具体应用需求和系统的要求，合理选择缸径和行程可以保证所需的推力和速度。

2.2 工作压力工作压力是气缸选型中需要考虑的重要参数之一。

工作压力是指在气缸工作过程中所需的最大压力值。

选择合适的工作压力，要考虑所需的推力和速度，以及系统其他元件和管路的承受能力。

2.3 工作温度工作温度也是气缸选型需要考虑的重要参数之一。

气缸在工作过程中会产生热量，因此需要根据具体应用环境选择合适的气缸材料和密封件，以确保在高温或低温环境下的正常工作。

2.4 工作环境气缸的工作环境也是选型中需要考虑的因素之一。

例如，如果气缸需要在恶劣的工作环境下工作，如潮湿、腐蚀或有粉尘等，需要选择具有防水、防腐蚀和抗粉尘能力的气缸。

3. 气缸选型方法在选择气缸时，需要根据具体应用需求和系统要求，考虑以上提到的选型参数。

以下是一些常用的气缸选型方法：3.1 查阅厂家资料气缸的制造商通常会提供详细的产品资料和选型手册。

通过查阅厂家资料，可以了解到不同型号和规格的气缸的技术参数和性能特点，进而选择最合适的气缸。

3.2 与专业人士交流与气动系统工程师或气缸制造商的专业人士进行交流，可以获取更多的建议和指导。

他们有丰富的实际经验，可以根据具体应用需求进行专业的建议和推荐。

3.3 进行实际测试在某些情况下，进行实际的测试是非常有必要的。

通过搭建小型的测试系统，对不同型号和规格的气缸进行测试，可以直接观察和比较它们的性能指标，从而更好地选择适合的气缸。

一、气缸的选择1、类型的选择根据工作要求和条件，正确选择气缸的类型。

要求气缸到达行程终端无冲击现象和撞击噪声应选择缓冲气缸；要求重量轻，应选轻型缸；要求安装空间窄且行程短，可选薄型缸；有横向负载，可选带导杆气缸；要求制动精度高，应选锁紧气缸；不允许活塞杆旋转，可选具有杆不回转功能气缸；高温环境下需选用耐热缸；在有腐蚀环境下，需选用耐腐蚀气缸。

在有灰尘等恶劣环境下，需要活塞杆伸出端安装防尘罩。

要求无污染时需要选用无给油或无油润滑气缸等。

2、安装形式根据安装位置、使用目的等因素决定。

在一般情况下，采用固定式气缸。

在需要随工作机构连续回转时（如车床、磨床等），应选用回转气缸。

在要求活塞杆除直线运动外，还需作圆弧摆动时，则选用轴销式气缸。

有特殊要求时，应选择相应的特殊气缸。

3、作用力的大小即缸径的选择。

根据负载力的大小来确定气缸输出的推力和拉力。

一般均按外载荷理论平衡条件所需气缸作用力，根据不同速度选择不同的负载率，使气缸输出力稍有余量。

缸径过小，输出力不够，但缸径过大，使设备笨重，成本提高，又增加耗气量，浪费能源。

在夹具设计时，应尽量采用扩力机构，以减小气缸的外形尺寸。

4、活塞行程与使用的场合和机构的行程有关，但一般不选满行程，防止活塞和缸盖相碰。

如用于夹紧机构等，应按计算所需的行程增加10～20㎜的余量。

5、活塞的运动速度主要取决于气缸输入压缩空气流量、气缸进排气口大小及导管内径的大小。

要求高速运动应取大值。

气缸运动速度一般为50～800㎜/s。

对高速运动气缸，应选择大内径的进气管道；对于负载有变化的情况，为了得到缓慢而平稳的运动速度，可选用带节流装置或气—液阻尼缸，则较易实现速度控制。

选用节流阀控制气缸速度需注意：水平安装的气缸推动负载时，推荐用排气节流调速；垂直安装的气缸举升负载时，推荐用进气节流调速；要求行程末端运动平稳避免冲击时，应选用带缓冲装置的气缸。

气缸的选型程序1：根据操作形式选定气缸类型：气缸操作方式有双动，单动弹簧压入及单动弹簧压出等三种方式程序2：选定其它参数：1、选定气缸缸径大小根据有关负载、使用空气压力及作用方向确定2、选定气缸行程工件移动距离3、选定气缸系列4、选定气缸安装型式不同系列有不同安装方式，主要有基本型、脚座型、法兰型、U型钩、轴耳型5、选定缓冲器无缓冲、橡胶缓冲、气缓冲、油压吸震器6、选定磁感开关主要是作位置检测用，要求气缸内置磁环7、选定气缸配件包括相关接头二、方向阀的选择1、选用阀的适用范围应与使用现场的条件相一致。

气缸怎样选型5大方面教您如何选择气缸气缸是气动工具的一个组装元件，在工具作业运转时发挥着不可或缺的作用，一个质量好的气缸能成就一个工具，在作业时问题就不是那么多了。

那么，气缸怎样选型?我们该如何选购一个上等的气缸呢?下面装修界小编就详细为您介绍。

5大方面教您如何选择气缸1、类型的选择根据工作要求和条件，正确选择气缸的类型。

要求气缸到达行程终端无冲击现象和撞击噪声应选择缓冲气缸;要求重量轻，应选轻型缸;要求安装空间窄且行程短，可选薄型缸;有横向负载，可选带导杆气缸;要求制动精度高，应选锁紧气缸;不允许活塞杆旋转，可选具有杆不回转功能气缸;高温环境下需选用耐热缸;在有腐蚀环境下，需选用耐腐蚀气缸。

在有灰尘等恶劣环境下，需要活塞杆伸出端安装防尘罩。

要求无污染时需要选用无给油或无油润滑气缸等。

2、安装形式根据安装位置、使用目的等因素决定。

在一般情况下，采用固定式气缸。

在需要随工作机构连续往返转时(如车床、磨床等)，应选用回转气缸。

在要求活塞杆除直线运动外，还需作圆弧摆动时，则选用轴销式气缸。

有特殊要求时，应选择相应的特殊气缸。

3、作用力的大小即缸径的选择。

根据负载力的大小来确定气缸输出的推力和拉力。

一般均按外载荷理论平衡条件所需气缸作用力，根据不同速度选择不同的负载率，使气缸输出力稍有余量。

缸径过小，输出力不够，但缸径过大，使设备笨重，成本提高，又增加耗气量，浪费能源。

在夹具设计时，应尽量采用扩力机构，以减小气缸的外形尺寸。

4、活塞行程与使用的场合和机构的行程有关，但一般不选满行程，防止活塞和缸盖相碰。

如用于夹紧机构等，应按计算所需的行程增加10～20㎜的余量。

5、活塞的运动速度主要取决于气缸输入压缩空气流量、气缸进排气口大小及导管内径的大小。

要求高速运动应取大值。

气缸运动速度一般为50～800㎜/s。

对高速运动气缸，应选择大内径的进气管道;对于负载有变化的情况，为了得到缓慢而平稳的运动速度，可选用带节流装置或气-液阻尼缸，则较易实现速度控制。

气缸的选型和计算以气缸的选型和计算为题，我们将会介绍气缸的基本概念、选型和计算方法。

一、气缸的基本概念气缸是一种将液压或气压能转化为机械能的装置。

它由气缸筒、活塞、活塞杆、密封件和连接装置等组成。

气缸的工作原理是通过压缩气体或液体，使活塞运动，从而产生力和运动。

二、气缸的选型选择适合的气缸对于机械设备的性能和可靠性至关重要。

在进行气缸的选型时，需要考虑以下几个因素：1. 承受载荷：根据设备的工作条件和所需的力量，选择适当的气缸工作压力和尺寸，以确保能够承受所需的载荷。

2. 工作速度：根据设备的要求和工作速度，选择适当的气缸速度。

过高的速度可能导致气缸损坏或工作不稳定，而过低的速度可能导致工作效率低下。

3. 工作温度：根据设备的工作环境和要求，选择适当的气缸材料和密封件。

高温环境可能对气缸产生影响，因此需要选择耐高温的材料。

4. 工作频率：根据设备的工作频率，选择适当的气缸寿命和维护周期。

频繁的工作可能导致气缸磨损较快，因此需要选择耐磨损的材料。

5. 安装空间：根据设备的安装空间和要求，选择适当的气缸尺寸和形式。

确保气缸能够轻松安装和使用，不会受到空间限制。

三、气缸的计算方法在进行气缸的计算时，需要考虑以下几个方面：1. 推力计算：根据设备所需的推力大小，计算所需的气缸直径和面积。

推力计算公式为：推力 = 压力× 面积。

2. 运动速度计算：根据设备的要求和工作速度，计算所需的气缸速度。

速度计算公式为：速度 = 流量 / 面积。

3. 功率计算：根据设备的要求和工作功率，计算所需的气缸功率。

功率计算公式为：功率 = 推力× 速度。

4. 空气压力计算：根据气缸的工作环境和要求，计算所需的空气压力。

空气压力计算公式为：压力 = 推力 / 面积。

通过以上计算，可以得到合适的气缸尺寸和工作参数，以满足设备的要求。

总结：本文介绍了气缸的选型和计算方法，包括气缸的基本概念、选型因素和计算步骤。

气缸的选型和计算
气缸的选型和计算是指根据具体工况和要求，确定适合的气缸型号和尺寸，并进行力学和动力学计算。

气缸的选型需要考虑以下几个方面：
1. 工作压力：根据工作压力确定气缸的承受能力，通常以额定压力表示。

2. 缸径和行程：根据工作负荷和速度，选择适当的缸径和行程。

较大的缸径能提供更大的推力，较长的行程适用于需要大位移的工况。

3. 动作速度：根据工作速度选择适当的气缸直径和供气流量，以确保动作平稳和效率。

4. 工况环境：根据气缸的工作环境（如温度、湿度、腐蚀性等）选择适当的材料和密封件。

5. 其他特殊要求：根据特殊工况需求，选择带有减震装置、位置传感器或特殊结构的气缸。

气缸的计算包括力学和动力学两个方面：
1. 力学计算：根据工作负荷和运动要求，计算气缸需要提供的推力大小，同时考虑力的方向、稳定性和承载能力。

还需要计算气缸的刚度和变形情况，以确保工作精度和可靠性。

2. 动力学计算：根据工作负荷和速度要求，计算气缸的速度、加速度和惯性力等。

同时考虑气压和供气流量的影响，以确保气缸的动作平稳、快速和有效。

以上仅为气缸选型和计算的基本步骤和考虑因素，具体的选型和计算方法会根据不同的应用和工况而有所差异，需要进一步研究和分析。
