下载文档原格式

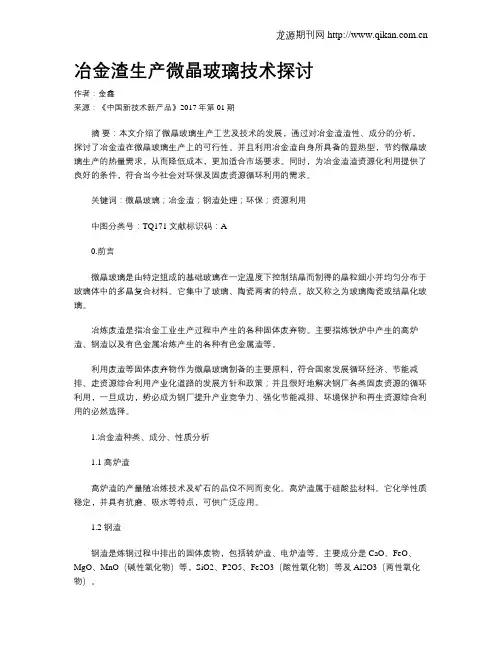

冶金渣生产微晶玻璃技术探讨作者：金鑫来源：《中国新技术新产品》2017年第01期摘要：本文介绍了微晶玻璃生产工艺及技术的发展，通过对冶金渣渣性、成分的分析，探讨了冶金渣在微晶玻璃生产上的可行性。
并且利用冶金渣自身所具备的显热型，节约微晶玻璃生产的热量需求，从而降低成本，更加适合市场要求。
同时，为冶金渣渣资源化利用提供了良好的条件，符合当今社会对环保及固废资源循环利用的需求。
关键词：微晶玻璃；冶金渣；钢渣处理；环保；资源利用中图分类号：TQ171 文献标识码：A0.前言微晶玻璃是由特定组成的基础玻璃在一定温度下控制结晶而制得的晶粒细小并均匀分布于玻璃体中的多晶复合材料。
它集中了玻璃、陶瓷两者的特点，故又称之为玻璃陶瓷或结晶化玻璃。
冶炼废渣是指冶金工业生产过程中产生的各种固体废弃物。
主要指炼铁炉中产生的高炉渣、钢渣以及有色金属冶炼产生的各种有色金属渣等。
利用废渣等固体废弃物作为微晶玻璃制备的主要原料，符合国家发展循环经济、节能减排、走资源综合利用产业化道路的发展方针和政策；并且很好地解决钢厂各类固废资源的循环利用，一旦成功，势必成为钢厂提升产业竞争力、强化节能减排、环境保护和再生资源综合利用的必然选择。
1.冶金渣种类、成分、性质分析1.1 高炉渣高炉渣的产量随冶炼技术及矿石的品位不同而变化。
高炉渣属于硅酸盐材料。
它化学性质稳定，并具有抗磨、吸水等特点，可供广泛应用。
1.2 钢渣钢渣是炼钢过程中排出的固体废物，包括转炉渣、电炉渣等。
主要成分是CaO、FeO、MgO、MnO（碱性氧化物）等，SiO2、P2O5、Fe2O3（酸性氧化物）等及Al2O3（两性氧化物）。
1.3 有色金属渣有色金属渣水淬后大多是呈亮黑色的致密颗粒，含有大量的硅酸铁（铁橄榄石），一般达60%～70%。
有色金属渣种类繁多，目前对重金属渣中的铜、铅、镍炉渣的处理和利用研究得较多，但稀有金属渣大都未进行有效地处理和利用。
2.微晶玻璃简介微晶玻璃是由特定组成的基础玻璃在一定温度下控制结晶而制得的晶粒细小并均匀分布于玻璃体中的多晶复合材料。
炼玻璃时的炉渣玻璃化可研报告微晶玻璃是将设定的特定成分的基础玻璃在控制升温速率，温度和保温时间的条件下，使玻璃体中产生晶体，从而生成的一种玻璃相和晶体相共存的复合材料。
微晶玻璃具有低膨胀率、较高的机械强度、耐酸碱腐蚀和良好的抗热稳定性等性能，广泛应用于建筑、电磁、生物医学等领域。
利用高炉渣、钢渣、粉煤灰和尾矿等工业废渣制备了微晶玻璃。
其中炼铁过程生产的高炉渣主要成分（本文均为质量分数）CaO=35~44%,SiO2=32~42%，Al2O3=6%~16%，MgO=4%~13%及少量的MnO、FeO和CaS等，在高炉冶炼给料条件固定和冶炼正常情况下，炉渣成分波动较小，是制备微晶玻璃的良好原料。
炼铁高炉渣是首先用于研制矿渣微晶玻璃的原料，已经有四十多年的历史。
英国的Kemantaski于1965年利用高炉渣制备了微晶玻璃，G、Agarwel等人利用高CaO的高炉渣制备了一种致密缠绕纤维状的镁硅灰石微晶玻璃，实验结果发现其具有较好的耐磨性能，是其基础玻璃的2倍。
Z、E、Erkmen等利用高炉渣添加TiO2与Cr2O3在780℃核化18h，910℃晶化20min制得了以钙黄长石和镁黄长石为主晶相的微晶玻璃。
高炉渣微晶玻璃的晶核剂的选择从热力学条件上来看，玻璃是一种非晶态物质，体系在能量上处于亚稳态，玻璃态向晶态转变的热力学条件具备；从动力学条件看，随着温度的降低，玻璃黏度迅速增大，使成核和晶体增长的原子扩散和重新排列过程变得缓慢。
所以要使玻璃态成功向晶态转化，必须提供有力的动力学条件，加速玻璃态向晶态的转化。
晶核剂的作用是在玻璃熔制的过程中，能够均匀溶解在玻璃液中，在玻璃处于析晶稳定区时降低析晶活化能，使玻璃能够在较低温度下整体析晶。
Stookey提出，良好的晶核剂应该具备以下性能：在玻璃的熔融成型条件下，具备良好的溶解性，但在热处理时溶解性较小，并且可以降低成核活化能，促使整体析晶；晶核剂扩散活化能要小，在玻璃中容易扩散；晶核剂组分与初晶相间界面张力小。
微晶玻璃项目可行性研究报告范文一、项目背景近年来，随着经济的快速发展和人们生活水平的提高，玻璃制品的需求量也在逐渐增加。
目前，市场上主要的玻璃制品有普通玻璃、钢化玻璃等。
然而，这些传统的玻璃制品存在脆弱、易破碎等缺点，无法满足人们对高品质玻璃制品的需求。
因此，研发一种具有高强度、耐磨、抗压等特点的新型玻璃制品，具有重要的市场意义和发展潜力。
二、研究目标本项目旨在研发微晶玻璃制品，并评估其在市场上的可行性。
具体研究目标包括：1.研发微晶玻璃的生产工艺和技术；2.分析微晶玻璃制品在市场上的需求和潜在竞争对手；3.评估微晶玻璃制品的市场价值和潜在收益。
三、研究方法1.文献调研：了解微晶玻璃的制备工艺和技术，并收集相关市场调研数据；2.实验研究：通过实验室制备微晶玻璃试样，并测试其物理力学性能；3.市场调研：调研目标市场对微晶玻璃制品的需求、市场价格和竞争对手情况；4.数据分析：对实验和市场调研数据进行统计分析，并评估微晶玻璃项目的可行性。
四、预期成果1.研发一种高强度、耐磨、抗压等特点的微晶玻璃制品；2.评估微晶玻璃制品在目标市场上的竞争优势和市场潜力；3.提出微晶玻璃项目的商业化运营方案。
五、进度安排1.第一阶段（第1个月）：进行文献调研，收集微晶玻璃制备工艺和技术的相关资料；2.第二阶段（第2-4个月）：进行实验研究，制备微晶玻璃试样，并测试其物理力学性能；3.第三阶段（第5-8个月）：进行市场调研，了解微晶玻璃制品的需求、价格和竞争对手情况；4.第四阶段（第9-12个月）：对实验和市场调研数据进行分析，评估微晶玻璃项目的可行性，并提出商业化运营方案。
六、预算和投资回报预算：1.实验室设备和材料费用：10万元；2.市场调研费用：5万元；3.人员工资和福利费用：15万元；4.其他费用：5万元。
投资回报：根据市场调研结果，初步估算微晶玻璃项目年销售额为1000万元。
考虑到生产和运营成本，预计每年的净利润为300万元。
微晶玻璃可行性研究报告一、研究背景微晶玻璃是一种具有微米级晶粒结构的新型玻璃材料，其具有高透光性、硬度高、耐磨性好、化学稳定性强等优点，因此在工业和科技领域具有广泛的应用前景。
然而，由于微晶玻璃的制备工艺较为复杂，目前国内外尚未形成规模化生产的技术体系。
本次研究旨在探讨微晶玻璃的可行性，并提出相应的发展建议。
二、研究目的1.分析微晶玻璃的制备工艺和特性；2.评估微晶玻璃在不同领域的应用前景；3.探讨微晶玻璃产业化的关键技术及发展路径。
三、研究方法1.文献综述法：搜集关于微晶玻璃相关的文献资料，了解其发展历程和技术特点；2.实地调研法：走访国内外微晶玻璃生产企业，了解其生产工艺和市场情况；3.专家访谈法：邀请相关领域的专家学者进行讨论，探讨微晶玻璃的市场前景和发展趋势。
四、研究内容1.微晶玻璃的制备工艺和特性分析根据文献资料和实地调研结果，总结微晶玻璃的制备工艺和特性，包括原料选取、熔融成型、退火处理等关键技术环节，详细分析微晶玻璃的物理化学性质和表面特性。
2.微晶玻璃在不同领域的应用前景评估通过文献综述和专家访谈，探讨微晶玻璃在光学、电子、生物医药等领域的应用前景，分析其与传统玻璃材料的差异和优势，为产业化应用提供参考依据。
3.微晶玻璃产业化的关键技术和发展路径探讨结合国内外微晶玻璃产业化的实际案例和发展经验，探讨微晶玻璃产业化的关键技术和发展路径，提出发展建议，为相关企业和机构提供指导意见。
五、研究结论1.微晶玻璃具有良好的透光性、硬度高、耐磨性好、化学稳定性强等优点，具有广泛的应用前景；2.微晶玻璃的制备工艺复杂，需要进一步研究和改进；3.微晶玻璃在光学、电子、生物医药领域具有很大的市场需求，未来发展潜力巨大；4.微晶玻璃产业化还面临一些技术挑战，需要加强研发和技术创新。
六、研究展望未来可以进一步加强微晶玻璃的研究和开发工作，推动其在各个领域的应用，推动微晶玻璃产业化进程，为我国玻璃产业的发展做出贡献。
用煤炭固体废物烧制微晶玻璃的研究进展韩恒梅1，2 周旭东1 杜卫新21.河南科技大学（河南洛阳 471003）2.平顶山工业职业技术学院（河南平顶山 467001）摘要：本文主要介绍了微晶玻璃的国内外研究概况，分析了煤炭固体废物的成分特征，综述了CaO-Al2O3-SiO2系统烧结法微晶玻璃的制备方法。
关键词：微晶玻璃烧结法制备方法结晶On Burning Glass-ceramics by Using Coal Solid TrashHAN Heng-mei1.2 ZHOU Xu-dong1 DU Wei-xin21. Henan University of Science and Technology（Luo Yang，Henan）2. Pingdingshan Industrial College of Technology（Henan Pingdingshan 467001）Abstract:the essay mainly introduces the brief research account of glass-ceramics in China and abroad and the present sitution，it analyses the composition feature of coal solid trash，it summarizes how to make glass-ceramics from Cao-Al2O3-SiO2 by systernatic burning and knitting.Key words：glass-ceramics the method of burning andknitting preparation crystal0 前言微晶玻璃又称玻璃陶瓷或结晶化玻璃，是由基础玻璃经控制晶化行为而制得的微晶体和玻璃相均匀分布的材料。
早在十八世纪，法国化学家鲁米汝尔就提出了用玻璃制备多晶材料的设想后，国内外许多学者先后利用矿石﹑工业尾矿﹑冶金矿渣﹑等作为主要生产原料，采用熔融法﹑烧结法﹑强韧化技术等方法生产出Li20-A1203-Si02系统微晶玻璃、CaO-Al2O3-SiO2系统微晶玻璃、复杂结构及多相微晶玻璃等。
矿渣微晶玻璃的研究现状及其发展趋势摘要本文详细地介绍了各种矿渣微晶玻璃的研究现状，指出了今后的发展趋势。
关键词微晶玻璃,矿渣,发展趋势1引言目前，国内工业废渣量大、面广，除少部分废渣用来做路基、制成水泥外，大部分露天堆放，既占用了土地，还容易造成粉尘污染、泥石流、河道淤塞，磷、氟、重金属等有害溶出物污染水源、危害环境。
因此，开发高附加值产品，最大程度地处置、消耗这些工业固体废弃物，已成为研究的热点。
微晶玻璃具有一些特殊的性能，不仅可以替代工业及建筑业的传统材料，而且将开辟全新的应用领域，可作为结构材料、功能材料、装饰材料而获得广泛应用。
矿渣微晶玻璃作为微晶玻璃领域中的一个重要组成部分，是以各种冶金废渣、工矿的尾砂和热电厂的粉煤灰等为主要原料制备的微晶玻璃。
矿渣微晶玻璃于1960年由前苏联Kitaigorodiski[1]研制成功，并在1966年开发出第一条辊压法制备矿渣微晶玻璃的工业化生产线。
随后，世界各国都积极展开了矿渣微晶玻璃的研究开发，我国第一条微晶玻璃生产线于1993年由河南新郑艺通建材公司建成。
2矿渣微晶玻璃的研究现状矿渣微晶玻璃的制备方法主要有熔融法[2]、烧结法[3]、压延法[4]、浇铸法[5]等，目前矿渣微晶玻璃的生产绝大部分采用烧结法。
匡敬忠等[6]在充分吸收熔融浇铸法和烧结法优点的基础上，提出一种制作尾矿微晶玻璃板的新方法―碎粒压延法，这是一种通过控制水淬玻璃的颗粒级配及颗粒加入量生产微晶玻璃的工艺。
2.1工业废渣微晶玻璃目前，用来制备微晶玻璃的工业废渣主要有钢渣[7]、铁渣[8]、铬渣、镍渣、磷渣[9]、灰渣[10]及复合渣[11～12]等。
2.1.1金属冶金废渣裴立宅等[13]以钢铁工业废渣和天然矿物为主要原料，用熔融法制备了CaO-Al2O3-SiO2系玻璃陶瓷，其主晶相为普通辉石[Ca(Mg，Fe，Al)(Si，Al)2O6]和透辉石[CaMg(SiO3)2]，密度达3.02g/cm3，吸水率小于0.04%，抗弯强度可达250MPa。
微晶玻璃可行性研究报告微晶玻璃可行性研究报告（一）摘要：本文是对微晶玻璃的可行性研究报告。
微晶玻璃是一种新型的玻璃材料，具有很高的透明度和抗击打性能。
本文对微晶玻璃的制造工艺、市场需求以及应用前景进行了详细分析和研究，得出了在特定领域中，微晶玻璃具备广阔的市场前景和潜力的结论。
1. 引言微晶玻璃是一种由微观晶粒组成的玻璃材料，其晶粒大小通常在纳米到亚微米的量级。
由于微晶玻璃具有比普通玻璃更高的透明度和强度，它在一些特定领域具备广阔的应用前景。
因此，本研究旨在探讨微晶玻璃的可行性，从而为相关领域的研究人员和企业决策者提供参考依据。
2. 微晶玻璃的制造工艺微晶玻璃的制造工艺是实现其透明度和抗击打性能的重要保证。
现阶段，微晶玻璃的制造主要通过熔融法、溶胶-凝胶法和热机械处理法等方法实现。
2.1 熔融法熔融法是制造微晶玻璃的传统方法。
通过将玻璃原料加热至熔点，然后迅速冷却，可以得到较小晶粒尺寸的微晶玻璃。
然而，熔融法制备的微晶玻璃在晶粒尺寸和分布上存在一定的难度，同时生产成本较高。
2.2 溶胶-凝胶法溶胶-凝胶法采用溶胶的形式制备微晶玻璃。
通过溶解玻璃原料并得到凝胶状态，然后经过干燥、热处理等环节，最终得到微晶玻璃。
溶胶-凝胶法可以控制晶粒尺寸和分布，且制备过程较为简单，是目前制备微晶玻璃的主要方法之一。
2.3 热机械处理法热机械处理法通过热机械力学作用来制备微晶玻璃。
通过在玻璃材料中施加外力，例如拉伸或压缩，可以改变玻璃结构并得到微晶玻璃。
热机械处理法具有制备工艺简单、成本较低的优点，但对于制备微晶玻璃的晶粒尺寸和分布控制有一定的挑战。
3. 微晶玻璃的市场需求微晶玻璃具有优异的透明度和抗击打性能，在一些特定领域中具备广阔的市场需求。
3.1 手机显示屏微晶玻璃可以应用于手机显示屏的保护层，可以提供更高的透明度和抗击打性能，提高用户体验，并有效保护显示屏不受外界物理损伤。
3.2 光学器件由于微晶玻璃的高透明度，它可以作为光学器件的基底材料，例如激光器的窗口、光学镜片等，可以提高光学器件的传输效率和使用寿命。
钢铁工业废渣制备玻璃陶瓷的研究裴立宅 肖汉宁(湖南大学材料科学与工程学院,长沙 410082)摘 要 以CaO -Al 2O 3-SiO 2系统为基础玻璃成分,钢铁工业废渣为主要原料,CaF 2,Fe2O 3,Cr 2O 3,ZrO 2作为复合晶核剂,采用熔融法制备了钢铁工业矿渣玻璃陶瓷,运用DTA,XRD 和SEM 等测试方法对材料工艺制度和晶相进行了分析和观察,测定了材料的主要物理和化学性能,并对晶核剂的作用机理、材料性能以及工艺制度进行了分析和研究。
实验表明:所制玻璃陶瓷的主晶相为普通辉石[Ca (Mg ,Fe,Al)(Si,Al)2O 6]和透辉石[CaMg(SiO 3)2],其化学稳定性较好,密度达到3.02g/cm 3,吸水率低于0104%,抗弯强度达250MPa 。
关键词 钢铁工业废渣 玻璃陶瓷 晶核剂作者简介:裴立宅(1977~),男,博士研究生1主要从事结构陶瓷及半导体材料的研究1玻璃陶瓷(又称微晶玻璃、微晶陶瓷)是由基础玻璃经控制晶化行为而制成的微晶体和玻璃相共存的多晶材料[1]。
它具有机械强度高、韧性好、耐磨损、耐腐蚀、化学稳定性好、线胀系数可调等特性,通过组成设计,还可获得特殊的光、电、磁、热、声、生物等功能,因而在建筑装饰、生物医学、机械工业、电子电力工业、航天航空工业、核工业、化学工业等领域有广泛的应用前景[2],已成为陶瓷新材料、新技术的研究和应用热点之一。
利用钢铁工业废渣为主要原料制备的/玻璃陶瓷0,其组成属于CaO-Al 2O 3-SiO 2系统[3]。
根据所采用的工艺路线及对材料的性能要求,玻璃陶瓷的制备方法可分为:熔融法、烧结法、溶胶-凝胶法、二次成型工艺、强韧化技术等。
熔融法可采用技术成熟的玻璃成型工艺来制备复杂形状的制品,便于机械化生产。
由玻璃坯体制备的玻璃陶瓷在尺寸上变化不大,组成均匀,不存在气孔等陶瓷中常见的缺陷,因而玻璃陶瓷不仅性能优良且具有比陶瓷更高的可靠性。
第1篇一、实验目的1. 了解微晶玻璃的制备过程及原理；2. 掌握微晶玻璃的性能测试方法；3. 分析微晶玻璃在不同工艺条件下的性能变化。
二、实验原理微晶玻璃是一种介于玻璃和陶瓷之间的新型材料，具有玻璃和陶瓷的双重特性。
其制备原理是在特定条件下，通过热处理使基础玻璃发生晶化，从而形成具有一定晶体结构的微晶玻璃。
三、实验材料与设备1. 实验材料：硅酸盐玻璃、氟化物、碱金属氧化物等；2. 实验设备：高温炉、电热炉、天平、滴定仪、X射线衍射仪、扫描电镜等。
四、实验步骤1. 制备微晶玻璃：（1）按照一定比例称取硅酸盐玻璃、氟化物、碱金属氧化物等原料；（2）将原料放入高温炉中，加热至熔融状态；（3）将熔融的原料倒入模具中，迅速冷却至室温；（4）将冷却后的微晶玻璃放入电热炉中，进行晶化处理。
2. 性能测试：（1）X射线衍射分析：分析微晶玻璃的晶体结构；（2）扫描电镜分析：观察微晶玻璃的表面形貌和晶体形态；（3）机械性能测试：测试微晶玻璃的弯曲强度、压缩强度等；（4）热性能测试：测试微晶玻璃的热膨胀系数、热稳定性等；（5）化学性能测试：测试微晶玻璃的耐酸、耐碱、耐腐蚀性能。
五、实验结果与分析1. X射线衍射分析：实验结果显示，微晶玻璃中主要晶体相为石英、长石等，晶体结构较为完整。
2. 扫描电镜分析：微晶玻璃表面光滑，晶体形态较为规则，尺寸在微米级别。
3. 机械性能测试：微晶玻璃的弯曲强度和压缩强度均较高，表明其具有良好的力学性能。
4. 热性能测试：微晶玻璃的热膨胀系数较低，具有良好的热稳定性。
5. 化学性能测试：微晶玻璃具有良好的耐酸、耐碱、耐腐蚀性能。
六、结论通过本实验，我们成功制备了微晶玻璃，并对其性能进行了分析。
实验结果表明，微晶玻璃具有以下特点：1. 晶体结构完整，晶体形态规则；2. 具有较高的力学性能和热稳定性；3. 具有良好的耐酸、耐碱、耐腐蚀性能。
微晶玻璃作为一种新型材料，具有广泛的应用前景，如光学、电子、建筑、化工等领域。
利用冶金高炉渣制备微晶玻璃的研究近年来，玻璃成为可持续发展能源，以及热带地域发展的主要资源，也成为全世界研究者热衷的研究内容。
因为其自身特性，玻璃在建筑材料、家具、日常生活用品制造等领域得到广泛应用。
经过几十年的发展，已经相当成熟，但是仍然有大量的可改进的空间。
为了更好的满足市场的需求，研究者们不断的尝试新的方法，以提高玻璃制品的质量和性能。
近年来，研究者们已经开发出了一种新型玻璃，即用冶金高炉渣制备微晶玻璃，即熔融金属渣与烧结玻璃的混合物。
该类玻璃具有高强度，高耐热性，但低抛光性。
由于其优异的物理性能，该玻璃可以用于高温高湿环境中用于容器和装饰材料的制造，尤其在热带地域环境的工作非常出色。
当然，在利用冶金高炉渣制备微晶玻璃的过程中，也存在一些技术挑战。
首先，由于高炉渣中矿物质的不断浓缩，冶金高炉渣中含有一定比例的“暗物质”，从而影响制造成品的物理性能。
其次，制作过程中需要考虑高炉渣含有的一些有毒物质，特别是浓度较高的有毒元素，如铅、镉、铝等，它们会污染制造工艺流程和制品，甚至影响生态环境稳定，因此，利用冶金高炉渣制备微晶玻璃的时候，应该特别注意控制被污染的比例，采取有效的污染防治技术，确保玻璃制品的长期使用质量。
最后，要想使冶金高炉渣制备的微晶玻璃实现有效的应用，还需要有科学合理的制备过程，并结合先进的技术手段，以及优异的技术设备，采取多种方面的措施，才能确保其制品的质量安全性。
总之，利用冶金高炉渣制备微晶玻璃是一项重要的研究，它对于建筑材料的应用，将会有重大的影响，也必将走向一条更加可持续的发展道路。
未来，随着技术的进步，冶金高炉渣制备微晶玻璃将会因其优良性能而得到更加广泛的应用，将会给我们带来更多的便利。
工业固体废弃物微晶玻璃工业固体废弃物是指工业固体废物，是指在工业生产活动中产生的固体废物。
固体废物的一类，简称工业废物，是工业生产过程中排入环境的各种废渣、粉尘及其他废物。
可分为一般工业废物（如高炉渣、钢渣、赤泥、有色金属渣、粉煤灰、煤渣、硫酸渣、废石膏、盐泥等）和工业有害固体废物。
工业废物消极堆存不仅占用大量土地，造成人力物力的浪费，而且许多工业废渣含有易溶于水的物质，通过淋溶污染土壤和水体。
粉状的工业废物，随风飞扬，污染大气，有的还散发臭气和毒气。
有的废物甚至淤塞河道，污染水系，影响生物生长，危害人身健康。
因此如何有效解决并利用工业固体废弃物成为当今社会亟待解决的问题之一。
自从前苏联利用尾矿废渣制造微晶玻璃后使得利用工业固体废弃物制作微晶玻璃的出现为如何解决工业固体废弃物开启了一丝曙光。
而且它具有许多其他方面不具备的优势。
从资源方面来说是工业废物普遍存在于世界各地，而且能够变废为宝，实现资源而二次利用；从成本上来说，工业废物本身属于廉价原料，可以就近取材，几乎只考虑运输费用的问题便可，而且能够解决工业废物占地，影响环境与市容的问题；从环保上说，直接采用工业废物为原料，可以避免使用化工原料而附加的一系列污染问题，而且尾矿几乎没有放射性，可以直接利用，对人体没有危害。
所以无论从资源，成本，环保方面来说，利用工业废物制备微晶玻璃都是一个十分值得研究的方向。
因此，工业固体废弃物微晶玻璃将成为2l世纪的绿色环境新型材料。
(1) 钢渣微晶玻璃钢渣是炼钢过程中排放出来的固体废弃物，一般呈现黑色，外观与结块的水泥熟料相似，内部可能包裹着部分铁粒，且密度和硬度都很大。
从有关资料来看，钢渣主要由氧化硅、氧化铝、氧化铁、氧化钙、氧化镁等组成。
不同的钢厂排放的钢渣的化学组成含量也有所不同，一般情况下，CaO占30 %～60 %，Fe2O3占15 %～26 %，SiO2占8 %～23 % ，Al2O3占3 %～8 % ，MgO占4 %～11 %[1]。
