51单片机定时计数器溢出率计算和串口的波特率之间的关系

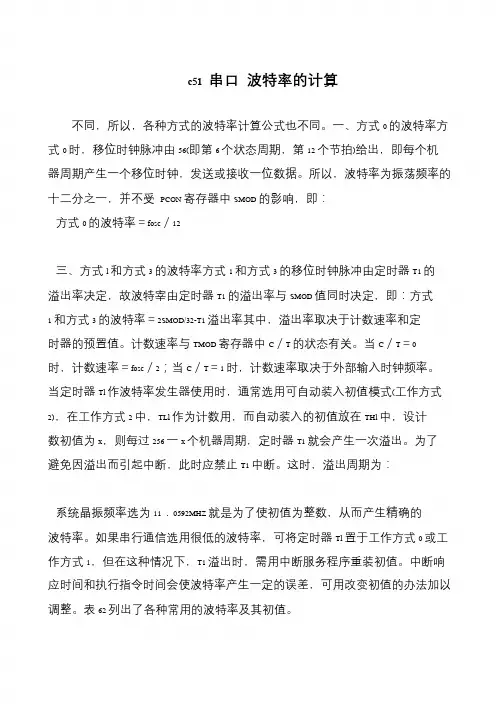

c51 串口波特率的计算
不同，所以，各种方式的波特率计算公式也不同。

一、方式0 的波特率方式0 时，移位时钟脉冲由56(即第6 个状态周期，第12 个节拍)给出，即每个机器周期产生一个移位时钟，发送或接收一位数据。

所以，波特率为振荡频率的十二分之一，并不受PCON 寄存器中SMOD 的影响，即：
方式0 的波特率＝fosc／12
三、方式l 和方式3 的波特率方式1 和方式3 的移位时钟脉冲由定时器T1 的溢出率决定，故波特宰由定时器T1 的溢出率与SMOD 值同时决定，即：方式1 和方式3 的波特率＝2SMOD/32-T1 溢出率其中，溢出率取决于计数速率和定时器的预置值。

计数速率与TMOD 寄存器中C／T 的状态有关。

当C／T＝0 时，计数速率＝fosc／2；当C／T＝1 时，计数速率取决于外部输入时钟频率。

当定时器Tl 作波特率发生器使用时，通常选用可自动装入初值模式(工作方式2)，在工作方式2 中，TLl 作为计数用，而自动装入的初值放在THl 中，设计数初值为x，则每过256 一x 个机器周期，定时器T1 就会产生一次溢出。

为了避免因溢出而引起中断，此时应禁止T1 中断。

这时，溢出周期为：
系统晶振频率选为11．0592MHZ 就是为了使初值为整数，从而产生精确的波特率。

如果串行通信选用很低的波特率，可将定时器Tl 置于工作方式0 或工作方式1，但在这种情况下，T1 溢出时，需用中断服务程序重装初值。

中断响应时间和执行指令时间会使波特率产生一定的误差，可用改变初值的办法加以调整。

表62 列出了各种常用的波特率及其初值。

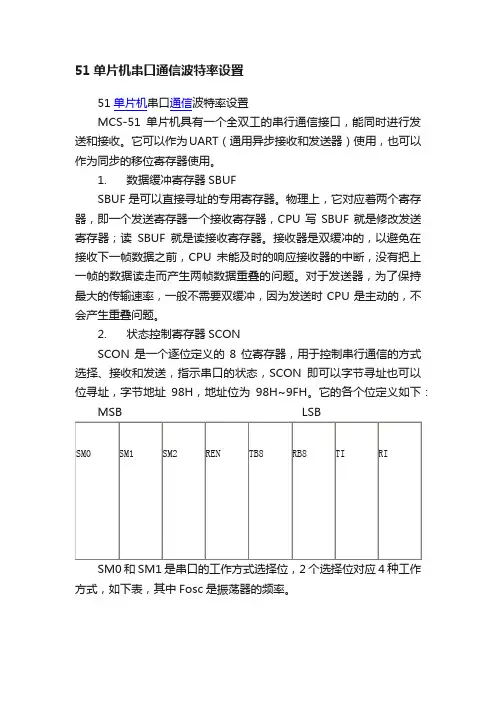

51单片机串口通信波特率设置51单片机串口通信波特率设置MCS-51单片机具有一个全双工的串行通信接口，能同时进行发送和接收。

它可以作为UART（通用异步接收和发送器）使用，也可以作为同步的移位寄存器使用。

1. 数据缓冲寄存器SBUFSBUF是可以直接寻址的专用寄存器。

物理上，它对应着两个寄存器，即一个发送寄存器一个接收寄存器，CPU写SBUF就是修改发送寄存器；读SBUF就是读接收寄存器。

接收器是双缓冲的，以避免在接收下一帧数据之前，CPU未能及时的响应接收器的中断，没有把上一帧的数据读走而产生两帧数据重叠的问题。

对于发送器，为了保持最大的传输速率，一般不需要双缓冲，因为发送时CPU是主动的，不会产生重叠问题。

2. 状态控制寄存器SCONSCON是一个逐位定义的8位寄存器，用于控制串行通信的方式选择、接收和发送，指示串口的状态，SCON即可以字节寻址也可以位寻址，字节地址98H，地址位为98H~9FH。

它的各个位定义如下：MSB LSBSM0和SM1是串口的工作方式选择位，2个选择位对应4种工作方式，如下表，其中Fosc是振荡器的频率。

SM2在工作方式2和3中是多机通信的使能位。

在工作方式0中，SM2必须为0。

在工作方式1中，若SM2=1且没有接收到有效的停止位，则接收中断标志位RI不会被激活。

在工作方式2和3中若SM2=1且接收到的第9位数据（RB8）为0，则接收中断标志RB8不会被激活，若接收到的第9位数据（RB8）为1，则RI置位。

此功能可用于多处理机通信。

REN为允许串行接收位，由软件置位或清除。

置位时允许串行接收，清除时禁止串行接收。

TB8是工作方式2和3要发送的第9位数据。

在许多通信协议中该位是奇偶位，可以按需要由软件置位或清除。

在多处理机通信中，该位用于表示是地址帧还是数据帧。

RB8是工作方式2和3中接收到的第9位数据（例如是奇偶位或者地址/数据标识位），在工作方式1中若SM2=0，则RB8是已接收的停止位。

51系列单片机波特率的计算方法概述51系列单片机是一种常用的低功耗、高性能的8位单片机。

在串行通信中，波特率是指单位时间内传输的数据位数，是一个十分重要的参数。

计算正确的波特率可以确保数据的可靠传输和通信的稳定性。

本文将详细介绍51系列单片机波特率的计算方法，并给出实际应用中的示例。

计算机波特率的原理波特率是通过改变每个数据位的传输时间来实现的。

对于51系列单片机，它的波特率是由两个寄存器控制的，分别是TH1和TL1、这两个寄存器是16位的，它们的值决定了单片机串口的传输速度。

波特率的计算公式如下：波特率=定时器1溢出率×（TH1×256+TL1）其中，定时器1的溢出率是一个常数，取决于单片机的时钟源和预分频系数。

对于常用的外部振荡器时钟源，定时器1的溢出率可以通过以下公式计算：定时器1溢出率=（2^SMOD/32）×（12×10^6/PSM）其中，SMOD是串口模块的倍频系数，可以取1或者0。

PSM是定时器1的预分频系数，可以取1、2、4、8实际应用示例假设我们要使用一个频率为12MHz的外部振荡器作为时钟源，希望设置波特率为9600。

接下来我们按照以下步骤计算波特率：1.根据提供的时钟源频率和波特率，计算出定时器1溢出率：定时器1溢出率=（2^SMOD/32）×（12×10^6/PSM）=（2^1/32）×（12×10^6/1）2.计算TH1和TL1的值：波特率=定时器1溢出率×（TH1×256+TL1）TH1×256+TL1≈0.128由于TH1和TL1都是整数，所以需要找到一个最接近0.128的数作为TH1和TL1的值。

在这个例子中，我们可以选择TH1=0，TL1=333.设置串口的工作模式和配置寄存器：在上述计算中，我们假设SMOD=1，PSM=1、根据实际需求，可以通过修改SM0/SM1和PS0/PS1/PS2位来设置倍频系数和预分频系数。

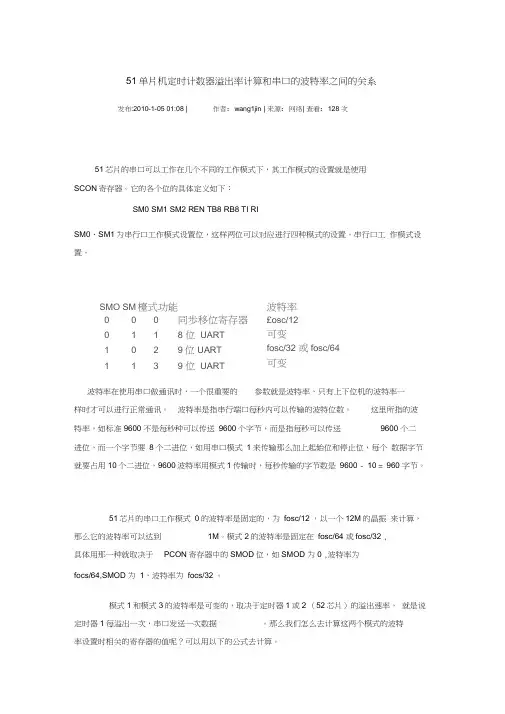

51单片机定时计数器溢出率计算和串口的波特率之间的关系作者：wang1jin | 来源：网络| 查看：128 次51芯片的串口可以工作在几个不同的工作模式下，其工作模式的设置就是使用SCON 寄存器。

它的各个位的具体定义如下：SM0 SM1 SM2 REN TB8 RB8 TI RISM0、SM1为串行口工作模式设置位，这样两位可以对应进行四种模式的设置。

串行口工 作模式设置。

SMO SM 檯式功能0 0 0 同歩移位寄存器1 1 8 位 UART 10 2 9位UART 1 1 3 9 位 UART 波特率在使用串口做通讯时，一个很重要的 参数就是波特率，只有上下位机的波特率一样时才可以进行正常通讯。

波特率是指串行端口每秒内可以传输的波特位数。

这里所指的波特率，如标准9600 不是每秒种可以传送 9600个字节，而是指每秒可以传送9600 个二 进位，而一个字节要 8个二进位，如用串口模式 1来传输那么加上起始位和停止位，每个 数据字节就要占用10个二进位，9600波特率用模式1传输时，每秒传输的字节数是 9600 - 10 = 960 字节。

51芯片的串口工作模式 0的波特率是固定的，为 fosc/12 ，以一个12M 的晶振 来计算，那么它的波特率可以达到 1M 。

模式2的波特率是固定在 fosc/64 或fosc/32 , 具体用那一种就取决于 PCON 寄存器中的SMOD 位，如SMOD 为0 ,波特率为focs/64,SMOD 为 1，波特率为 focs/32 。

模式1和模式3的波特率是可变的，取决于定时器1或2 （52芯片）的溢出速率， 就是说定时器1每溢出一次，串口发送一次数据 。

那么我们怎么去计算这两个模式的波特 率设置时相关的寄存器的值呢？可以用以下的公式去计算。

发布:2010-1-05 01:08 | 波特率 £osc/12 可变 fosc/32 或fosc/64 可变波特率=(2咤D /32)><八溢出率上式中如设置了PCON寄存器中的SMOD位为1时就可以把波特率提升2倍。

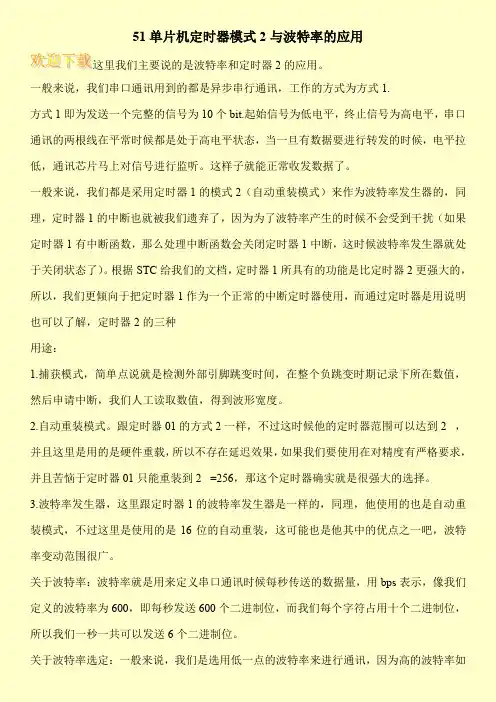

51单片机定时器模式2与波特率的应用这里我们主要说的是波特率和定时器2的应用。

一般来说，我们串口通讯用到的都是异步串行通讯，工作的方式为方式1.方式1即为发送一个完整的信号为10个bit.起始信号为低电平，终止信号为高电平，串口通讯的两根线在平常时候都是处于高电平状态，当一旦有数据要进行转发的时候，电平拉低，通讯芯片马上对信号进行监听。

这样子就能正常收发数据了。

一般来说，我们都是采用定时器1的模式2（自动重装模式）来作为波特率发生器的，同理，定时器1的中断也就被我们遗弃了，因为为了波特率产生的时候不会受到干扰（如果定时器1有中断函数，那么处理中断函数会关闭定时器1中断，这时候波特率发生器就处于关闭状态了）。

根据STC给我们的文档，定时器1所具有的功能是比定时器2更强大的，所以，我们更倾向于把定时器1作为一个正常的中断定时器使用，而通过定时器是用说明也可以了解，定时器2的三种用途：1.捕获模式，简单点说就是检测外部引脚跳变时间，在整个负跳变时期记录下所在数值，然后申请中断，我们人工读取数值，得到波形宽度。

2.自动重装模式。

跟定时器01的方式2一样，不过这时候他的定时器范围可以达到2 ，并且这里是用的是硬件重载，所以不存在延迟效果，如果我们要使用在对精度有严格要求，并且苦恼于定时器01只能重装到2 =256，那这个定时器确实就是很强大的选择。

3.波特率发生器，这里跟定时器1的波特率发生器是一样的，同理，他使用的也是自动重装模式，不过这里是使用的是16位的自动重装，这可能也是他其中的优点之一吧，波特率变动范围很广。

关于波特率：波特率就是用来定义串口通讯时候每秒传送的数据量，用bps表示，像我们定义的波特率为600，即每秒发送600个二进制位，而我们每个字符占用十个二进制位，所以我们一秒一共可以发送6个二进制位。

关于波特率选定：一般来说，我们是选用低一点的波特率来进行通讯，因为高的波特率如。

第8章思考题及习题8参考答案一、填空1、AT89S51的串行异步通信口为（单工/半双工/全双工）.答：全双工。

2。

串行通信波特率的单位是。

答：bit/s3。

AT89S51的串行通信口若传送速率为每秒120帧,每帧10位,则波特率为答:12004．串行口的方式0的波特率为。

答：fosc/125．AT89S51单片机的通讯接口有和两种型式。

在串行通讯中，发送时要把数据转换成数据。

接收时又需把数据转换成数据。

答:并行，串行，并行，串行,串行,并行6．当用串行口进行串行通信时,为减小波特率误差,使用的时钟频率为 MHz.答：11。

05927．AT89S51单片机串行口的4种工作方式中, 和的波特率是可调的，与定时器/计数器T1的溢出率有关,另外两种方式的波特率是固定的.答：方式1，方式38．帧格式为1个起始位，8个数据位和1个停止位的异步串行通信方式是方式 . 答:方式1.9．在串行通信中，收发双方对波特率的设定应该是的。

答：相同的。

10．串行口工作方式1的波特率是 .答：方式1波特率=(2SMOD/32)×定时器T1的溢出率二、单选1．AT89S51的串行口扩展并行I/O口时，串行接口工作方式选择。

A。

方式0 B。

方式1 C. 方式2 D。

方式3答：A2。

控制串行口工作方式的寄存器是。

A．TCON B。

PCON C。

TMOD D.SCON答:D三、判断对错1．串行口通信的第9数据位的功能可由用户定义.对2．发送数据的第9数据位的内容是在SCON寄存器的TB8位中预先准备好的。

对3．串行通信方式2或方式3发送时，指令把TB8位的状态送入发送SBUF中.错4．串行通信接收到的第9位数据送SCON寄存器的RB8中保存。

对5．串行口方式1的波特率是可变的，通过定时器/计数器T1的溢出率设定。

对6。

串行口工作方式1的波特率是固定的,为fosc/32。

错7. AT89S51单片机进行串行通信时,一定要占用一个定时器作为波特率发生器.错8。

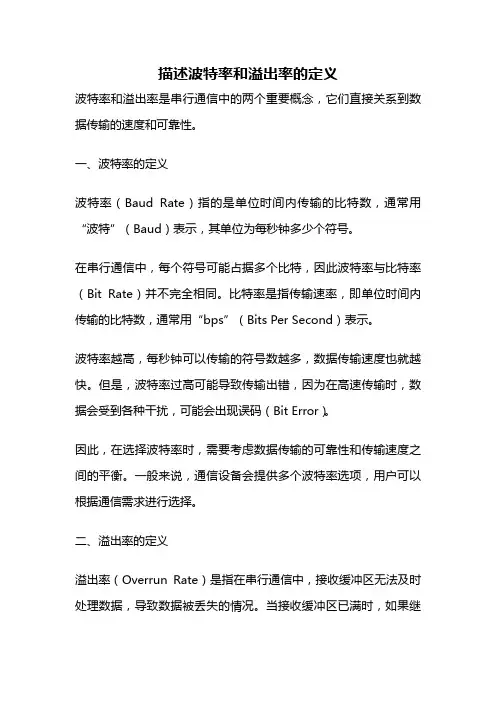

描述波特率和溢出率的定义波特率和溢出率是串行通信中的两个重要概念，它们直接关系到数据传输的速度和可靠性。

一、波特率的定义波特率（Baud Rate）指的是单位时间内传输的比特数，通常用“波特”（Baud）表示，其单位为每秒钟多少个符号。

在串行通信中，每个符号可能占据多个比特，因此波特率与比特率（Bit Rate）并不完全相同。

比特率是指传输速率，即单位时间内传输的比特数，通常用“bps”（Bits Per Second）表示。

波特率越高，每秒钟可以传输的符号数越多，数据传输速度也就越快。

但是，波特率过高可能导致传输出错，因为在高速传输时，数据会受到各种干扰，可能会出现误码（Bit Error）。

因此，在选择波特率时，需要考虑数据传输的可靠性和传输速度之间的平衡。

一般来说，通信设备会提供多个波特率选项，用户可以根据通信需求进行选择。

二、溢出率的定义溢出率（Overrun Rate）是指在串行通信中，接收缓冲区无法及时处理数据，导致数据被丢失的情况。

当接收缓冲区已满时，如果继续接收数据，就会发生溢出。

溢出率是指发生溢出的频率，通常用百分比表示。

溢出率越高，说明数据传输过程中发生的错误越多，数据的可靠性也就越低。

溢出率通常由硬件设备决定，但是用户也可以通过调整串口缓冲区大小和波特率等参数来尽量减少溢出率的发生。

三、波特率与溢出率的关系波特率和溢出率是串行通信中的两个重要参数，它们直接关系到数据传输的速度和可靠性。

波特率越高，数据传输速度越快，但是也会增加出错的可能性。

溢出率越高，数据传输的可靠性越低，可能会导致数据丢失。

因此，在实际应用中，需要根据通信需求来选择合适的波特率和缓冲区大小，以保证数据传输的速度和可靠性。

同时，还需要注意串口线路的质量、干扰等因素，以避免数据传输出错。

波特率和溢出率是串行通信中的两个重要参数，它们直接关系到数据传输的速度和可靠性。

在选择波特率和缓冲区大小时，需要综合考虑通信需求、线路质量和干扰等因素，以保证数据的安全和可靠传输。

51波特率计算公式
波特率=(2 mod /32)*(定时器T1 溢出率)溢出率=溢出周期的倒数
溢出周期=(256-X)*12/Fosc
波特率=(2 mod * Fsoc)/(32 *12*(256-X))
－－－－－－－－－－－－－－－－－－－
2430 的波特率公式：
值得注意的是，CC2430 串口波特率的设置与一般8051 不同，因为其内部集成了一个波特率发生器，因此，不需要使用定时器而只需设置相关的SFR 寄存器UxBAUD.BAUD_M[7:0]和UxGCR.BAUD[4:0],便可得到系统要求的波特率，其关系式如下：其中，F 为系统时钟频率。

若F 为32 MHz，执行下列语句.得到9600 b/s 的串口波特率：MOV U0GCR,#08HMOV U0BAUD,#3BH ;设置波特率为9600 b/s 实际上对USART 的操作还包含对其所连接的I/O 口的设置。

设置I/O 应与硬件密切结合，如：MOV P1SEL,#30H ;选择P1.5，P1.4 为外部功能口MOV P1DIR,#20H ;选择P1.5 为输出口，P1.4 为输入口CLR P1FG ;清空P1 口的中断标志MOV P2SEL,#00H ;设置USART0 为优先同样.对DMA 和Radio 的操作也有这样功能全面的SFR 寄存器。

对CC2430 进行程序设计，其实就是对其SRF 寄存器的认识和运用过程，篇幅所限这里不一一赘述。

其中U0GCR 对应BAUD_E 的值，U0BAUD 对应BUAD_M 的值
tips:感谢大家的阅读，本文由我司收集整编。

仅供参阅！。

51系列的串口波特率的计算
1、方式0的波特率，固定为晶振频率的十二分之一。

2、方式2的波特率，取决于PCON寄存器的SMOD位。

PCON是一个特殊的寄存器，除了最高位SMOD 外，其他位都是虚设的。

计算方法如下：
SMOD=0时，波特率为晶振频率的1/64;
SMOD=1时，为晶振频率的1/32.
3、方式1与方式3的波特率，都由定时器的溢出率决定。

公式为：
波特率= (2SMOD/ 32)×(定时器T1的溢出率)
通常情况下，我们使用定时器的工作方式2，即比率发生器，自动重载计数常数。

溢出的周期为：
T=(256-X)×12/fosc
溢出率为溢出周期的倒数，所以：
如此，也可由波特率反推出计数器的初始值。

下面是常用的波特率及初始值：
51单片机模拟串口波特率计算方法
1．计算波特率位间隔时间（即定时时间,其实就是波特率的倒数）
位间隔时间（us） = 106 （us） / 波特率（bps）
2．计算单片机指令周期：
指令周期（us） = 12 / 晶振频率（Mhz）
3．计算定时器初值：
需要指令周期个数 = 位间隔时间（us） / 指令周期（us）
定时器初值 = 2n—需要指令周期个数
n为定时器位数。

51单片机波特率计算
在51单片机中，波特率的计算可以通过设定定时器的工作模式和计数器的初值来实现。

具体而言，可以通过定时器的工作模式和定时器的预分频值来决定计数器的溢出周期，进而计算出波特率。

以下是一个简单的示例程序，展示了如何在51单片机中计算波特率为9600的设置：
```
#include <reg51.h> // 引入51单片机的寄存器定义
void init_seria
TMOD=0x20;//设置定时器1为工作模式2，自动重装初值方式
TH1=0xFD;//设置定时器1的初值为FD，用于波特率9600
SCON=0x50;//设置串口工作模式，波特率可变
TR1=1;//启动定时器1
void mai
init_serial(; // 初始化串口
while (1)
//在这里添加你的代码
}
```
在上述代码中，`TMOD`寄存器用来设置定时器的工作模式，`TH1`寄
存器用来设置定时器的初值，`SCON`寄存器用来设置串口的工作模式。

通
过设置这些寄存器的值，可以将波特率设置为9600。

具体的波特率计算公式如下：
```
波特率=时钟频率/(12*(256-值(TH1)))
```
在这个公式中，时钟频率是指51单片机的工作频率，一般为12MHz；值(TH1)是定时器1的初值，通过设置定时器的初值来调整波特率的大小。

通过调整初值，可以将波特率设置为不同的值。

需要注意的是，该计
算公式不适用于所有情况，具体需要根据实际的硬件环境和需求来调整。

希望上述信息能对您有所帮助！如有更多问题，欢迎继续提问。

51单片机串口通信一、串口通信原理串口通讯对单片机而言意义重大，不但可以实现将单片机的数据传输到计算机端，而且也能实现计算机对单片机的控制。

由于其所需电缆线少，接线简单，所以在较远距离传输中，得到了广泛的运用。

串口通信的工作原理请同学们参看教科书。

以下对串口通信中一些需要同学们注意的地方作一点说明：1、波特率选择波特率（Boud Rate）就是在串口通信中每秒能够发送的位数（bits/second）。

MSC-51串行端口在四种工作模式下有不同的波特率计算方法。

其中，模式0和模式2波特率计算很简单，请同学们参看教科书；模式1和模式3的波特率选择相同，故在此仅以工作模式1为例来说明串口通信波特率的选择。

在串行端口工作于模式1，其波特率将由计时/计数器1来产生，通常设置定时器工作于模式2（自动再加模式）。

在此模式下波特率计算公式为：波特率=（1+SMOD）*晶振频率/（384*（256-TH1））其中，SMOD——寄存器PCON的第7位，称为波特率倍增位；TH1——定时器的重载值。

在选择波特率的时候需要考虑两点：首先，系统需要的通信速率。

这要根据系统的运作特点，确定通信的频率范围。

然后考虑通信时钟误差。

使用同一晶振频率在选择不同的通信速率时通信时钟误差会有很大差别。

为了通信的稳定，我们应该尽量选择时钟误差最小的频率进行通信。

下面举例说明波特率选择过程：假设系统要求的通信频率在20000bit/s以下，晶振频率为12MHz，设置SMOD=1（即波特率倍增）。

则TH1=256-62500/波特率根据波特率取值表，我们知道可以选取的波特率有：1200，2400，4800，9600，19200。

列计数器重载值，通信误差如下表：因此，在通信中，最好选用波特率为1200，2400，4800中的一个。

2、通信协议的使用通信协议是通信设备在通信前的约定。

单片机、计算机有了协议这种约定，通信双方才能明白对方的意图，以进行下一步动作。

c51单片机串口初值计算
单片机串口的波特率是由发送和接收方约定的，它决定了串口通信的速率。

在C51单片机中，波特率的计算取决于计时器的预分频和定时器的重载值。

首先，我们需要确定计时器的工作模式和定时器的重载值。

在C51单片机中，常用的工作模式有模式1和模式2，而定时器的重载值取决于波特率的设定。

在模式1中，计时器将自动重载，重载值为TH1和TL1寄存器中的初始值，并且定时器溢出后会自动触发中断。

在模式2中，计时器只计数到重载值，然后自动重置为初始值，但是不会触发中断。

确定了计时器工作模式和定时器的重载值后，我们可以使用以下公式计算波特率：
波特率=晶振频率/(32*计时器预分频*重载值)
其中，晶振频率是单片机系统中晶振的工作频率，计时器预分频是控制计时器输入频率的一个系数，一般可以设置为12或者4，重载值为TH1和TL1寄存器中的初始值。

假设晶振频率为11.0592MHz，计时器预分频为12，波特率为2400。

我们可以根据上述公式计算出重载值：
因此，我们可以将TH1和TL1的初始值设置为120，以达到2400的波特率。

需要注意的是，波特率的计算可能存在一定的误差，因此在实际应用中，可能需要对计算结果进行调整。

另外，在计算波特率时，还需要考虑是否使用倍频器等因素，具体应根据单片机的实际情况进行设置。

51单⽚机定时计数器溢出率计算和串⼝的波特率之间的关系51 芯⽚的串⼝可以⼯作在⼏个不同的⼯作模式下，其⼯作模式的设置就是使⽤SCON 寄存器。

它的各个位的具体定义如下：SM0 SM1 SM2 REN TB8 RB8 TI RISM0、SM1 为串⾏⼝⼯作模式设置位，这样两位可以对应进⾏四种模式的设置。

串⾏⼝⼯作模式设置。

波特率在使⽤串⼝做通讯时，⼀个很重要的参数就是波特率，只有上下位机的波特率⼀样时才可以进⾏正常通讯。

波特率是指串⾏端⼝每秒内可以传输的波特位数。

这⾥所指的波特率，如标准9600 不是每秒种可以传送9600个字节，⽽是指每秒可以传送9600 个⼆进位，⽽⼀个字节要8 个⼆进位，如⽤串⼝模式1 来传输那么加上起始位和停⽌位，每个数据字节就要占⽤10 个⼆进位，9600 波特率⽤模式1 传输时，每秒传输的字节数是9600÷10＝960 字节。

51芯⽚的串⼝⼯作模式0的波特率是固定的，为fosc/12，以⼀个12M 的晶振来计算，那么它的波特率可以达到1M。

模式2的波特率是固定在fosc/64 或fosc/32，具体⽤那⼀种就取决于PCON 寄存器中的SMOD位，如SMOD 为0，波特率为focs/64,SMOD 为1，波特率为focs/32。

模式1和模式3的波特率是可变的，取决于定时器1或2（52芯⽚）的溢出速率，就是说定时器1每溢出⼀次，串⼝发送⼀次数据。

那么我们怎么去计算这两个模式的波特率设置时相关的寄存器的值呢？可以⽤以下的公式去计算。

波特率 = （2smod/32） * 溢出速率（T1的溢出速率）上式中如设置了PCON寄存器中的SMOD位为1时就可以把波特率提升2倍。

通常会使⽤定时器1⼯作在定时器⼯作模式2下，这时定时值中的TL1做为计数，TH1做为⾃动重装值，这个定时模式下，定时器溢出后，TH1的值会⾃动装载到TL1，再次开始计数，这样可以不⽤软件去⼲预，使得定时更准确。

51单片机波特率计算公式和定时器初值波特率 = 2^SMOD * (Fosc / (32 * (256 - TH1)))
其中
- Fosc是单片机的振荡频率
-SMOD表示串口模式选择位（位于PCON寄存器）
-当SMOD=0时，波特率加倍，即2*波特率
-当SMOD=1时，波特率不变，即1*波特率
-TH1是定时器1的初值
定时器1的初值计算公式为：
TH1 = 256 - (Fosc / (32 * 2^SMOD)) / 波特率
需要根据实际情况，选择合适的波特率计算参数。

以下是一个示例：
假设单片机的振荡频率为11.0592MHz，需要设置波特率为9600。

首先，假设SMOD=0（不加倍波特率）。

计算TH1：
TH1 = 256 - (Fosc / (32 * 2^0)) / 9600
=256-36.125
=219.875
由于TH1是一个8位寄存器，所以需要取整，取最接近的整数：
TH1=220
因此，定时器1的初值为220。

定时器1以溢出的方式进行计数，并且串口通信时，需要根据波特率设置好定时器1的初值，以保证波特率正确。

注意：
-对于不同的单片机，其定时器1的计算方法可能会有所不同，请根据所使用的具体型号的数据手册进行参考。

-SMOD可以根据具体要求选择为0或1，以决定是否加倍波特率。

若要加倍波特率，可以将SMOD置为1。

c 51单片机串口初值计算
在C51单片机中，串口通信是一种常用的通信方式。

为了实现串口通信，我们需要对串口的波特率、停止位、数据位、校验位等进行配置。

其中，波特率是串口通信中最重要的参数之一，它决定了数据传输的速度。

在C51单片机中，我们通常使用定时器来产生串口的波特率。

具体来说，我们可以通过配置定时器的溢出值和分频系数来计算波特率。

假设我们要配置的波特率为9600，单片机的晶振频率为12MHz，那么我们可以使用定时器T1来产生波特率。

首先，我们需要将定时器T1设置为工作方式2，即自动重装载模式。

然后，我们可以根据下面的公式计算波特率的初值：
波特率= (2^SMOD / (32 * (65536 - TH1))) * 12
其中，SMOD是波特率倍增位，TH1是定时器T1的初值。

根据上面的公式，我们可以计算出TH1的值为：
TH1 = 65536 - (2^SMOD * 12 / (32 * 波特率))
假设SMOD=0，那么我们可以将上面的公式代入计算出TH1的值为：
TH1 = 65536 - (2^0 * 12 / (32 * 9600)) = 0x4B88
因此，我们可以将TH1的值写入单片机的寄存器中，以配置串口的波特率。

除了配置波特率外，我们还需要配置串口的其他参数，例如停止位、数据位、校验位等。

这些参数可以通过对串口控制寄存器的相应位进行设置来配置。

具体配置方法可以参考单片机的数据手册或参考手册。

STC单片机串口1用定时器1模式2做波特率发生器的计算方法一、基本原理说明定时器1工作在方式2是一种既省事又精确的产生串行口波特率的方法。

原因是定时器T1工作方式2是一种8位自动重装方式，无需在中断服务程序中送数，没有由于中断引起的误差。

波特率的计算公式：设定时器T1方式2的初值为X,则有：定时器T1的溢出率=计数速率/(256-X)=fosc/(256-X)*12；（注：12分频的单片机）则方式2的波特率=2SMOD*fosc/(256-X)*12*32.二、计算题1．波特率的计算公式：9600Hz(9600bps)，4800Hz(4800bps)，其他波特率都有误差。

图1此图中波特率是19200BPS、57600BPS时候，存在误差2．溢出率：溢出率应该是每秒溢出的次数。

综合式：波特率=(2SMOD/32)*(T1的溢出率)=(2SMOD/32)*(fosc/(12*(256-TL1)))=（2SMOD*fosc）/(394*(256-TL1))12/fosc=每个机器周期时间（fosc单片机的晶振时钟的频率），8位定时器T1溢出一次所需的时间=(12/fosc)*(256-初值)=溢出一次所需的时间，最后用1除以该数就代表每秒溢出的次数，也称作溢出率。

计数速率=fosc/12（12分频的单片机）溢出速率=1/一次溢出时间=1/((256-TL1初值)*(12/fosc))=fosc/(12*(256-TL1初值))3.计算例题（1）若STC单片机的晶振频率fosc为11.0592MHz，串行口1工作在方式1，定时器T1作为波特率发生器，T1在工作模式2自动重装初值的8位定时方式，已知SMOD=0，要求串行口1的波特率为9600Hz(9600bps)，请计算定时器T1的初始值TL1=？。

解答：(a)因SMOD=0，波特率=(2SMOD/32)*(T1的溢出率)=(T1的溢出率)/32=9.6Kbps计算得，T1的溢出率=9.6KHz*32=307.2KHz=0.3072MHz(b)T1的溢出率=fosc/(12*(256-TL1))=11.0592MHz/(12*(256-TL1))=0.3072MHz计算得，TL1=253=0x FDH(c)STC-ISP软件计算结果如下图所示：(d)C语言编写的串口1和定时器1初始化代码如下：void UartInit(void)//9600bps@11.0592MHz{PCON&=0x7F;//波特率不倍速SCON=0x50;//8位数据,可变波特率AUXR&=0xBF;//定时器1时钟为Fosc/12,即12TAUXR&=0xFE;//串口1选择定时器1为波特率发生器TMOD&=0x0F;//清除定时器1模式位TMOD|=0x20;//设定定时器1为8位自动重装方式TL1=0xFD;//设定定时初值TH1=0xFD;//设定定时器重装值ET1=0;//禁止定时器1中断TR1=1;//启动定时器1}电源控制寄存器PCON初值：0X7FH----01111111PCON&=0X7F;比特B7B6B5B4B3B2B1B0名字SMOD SMOD0LVDF POF GF1GF0PD IDL 值01111111 SMOD=0；表示串口1的波特率不加倍；SMOD0、LVDF、POF、GF1、GF0、PD、IDL维持原状态位不变；串口1控制寄存器SC0N初值：0X50H-----01010000SC0N&=0X50;比特B7B6B5B4B3B2B1B0名字SM0/FE SM1SM2REN TB8RB8TI RI 值01010000 SMOD0=0,SM1=1;表示串口1工作在模式1方式；SM2=0;表示串口1在方式1非多机通信方式；REN=1;表示维持原状态位不变；TB8、RB8、TI、RI各位分别置0；辅助寄存器AUXR初值：0XBFH-----10111111AUXR&=0XBF;比特B7B6B5B4B3B2B1B0名字T0X12T1X12UART_M0x6T2R T2_C/T T2x12EXTRAM S1ST2值10111111 T1X12=0;表示定时器1是12分频，其速度是传统8051的速度；T0X12、UART_M0x6、T2R、T2_C/T、T2x12、EXTRAM、S1ST2维持原状态位值不变；辅助寄存器AUXR初值：0XFEH------11111110AUXR&=0XFE;比特B7B6B5B4B3B2B1B0名字T0X12T1X12UART_M0x6T2R T2_C/T T2x12EXTRAM S1ST2值11111110 S1ST2=0；表示定时器1作为串口1的波特率发生器；T0X12、T1X12、UART_M0x6、T2R、T2_C/T、T2x12、EXTRAM维持原状态位值不变；辅助寄存器AUXR初值：0XBEH------10111110AUXR&=0XBE;比特B7B6B5B4B3B2B1B0名字T0X12T1X12UART_M0x6T2R T2_C/T T2x12EXTRAM S1ST2值10111110 T1X12=0;表示定时器1是12分频，其速度是传统8051的速度；S1ST2=0；表示定时器1作为串口1的波特率发生器；T0X12、UART_M0x6、T2R、T2_C/T、T2x12、EXTRAM维持原状态位值不变；定时器工作模式寄存器TMOD寄存器初值：0X0FH-----00001111TMOD&=0X0F比特B7B6B5B4B3B2B1B0名字GATE C/T M1M0GATE C/T M1M0值00001111作用域与定时器1有关与定时器0有关GATE(B7)=0;表示不要求条件INT1引脚为高，并且TR1=1的条件定时，亦即定时不受任何条件限制；C/T=0;该位为0时，表示定时器1工作在定时模式；M1=0，M0=0;表示定时器1-16位自动重新加载模式；B3、B2、B1、B0维持原状态位值不变；定时器工作模式寄存器TMOD初值：0X20H------00100000TMOD|=0X20;比特B7B6B5B4B3B2B1B0名字GATE C/T M1M0GATE C/T M1M0值00100000作用域与定时器1有关与定时器0有关M1=1，M0=0;表示定时器1-8位自动重新加载模式；B7、B6、B4、B3、B2、B1、B0维持原状态位值不变；（2）若STC单片机的晶振频率fosc为11.0592MHz，串行口1工作在方式1，定时器T1作为波特率发生器，T1在工作模式2自动重装初值的8位定时方式，已知SMOD=1，要求串行口1的波特率为9600Hz(9600bps)，请计算定时器T1的初始值TL1=？。

51单片机定时器模式2与波特率的应用单片机定时器模式2与波特率在通信领域有着广泛的应用。

定时器模式2是一种非常常见的定时器工作模式，可以精确地生成指定的时间间隔，而波特率则是通信中用来描述数据传输速率的参数。

在串口通信中，波特率是非常重要的一个参数。

波特率定义了单位时间内传输的比特数，通常以每秒钟传输的比特数（bps）来表示。

波特率越高，传输速度越快，但同时需要更高的传输能力和更高的抗干扰能力。

在通信中，发送端和接收端必须使用相同的波特率来进行通信，否则将无法正确地接收和发送数据。

单片机定时器模式2可以用来生成固定的时间间隔，通常用作定时器中断。

在串口通信中，定时器中断可以用来在发送和接收数据时定时产生中断，用来检测接收缓冲区中是否有数据到达或者发送缓冲区是否已经空闲，从而及时进行数据的接收或发送。

下面以串口通信为例，详细介绍单片机定时器模式2和波特率的应用。

首先，通过单片机定时器来设置波特率。

单片机的主时钟通常是一个固定的频率，比如12MHz。

通过定时器模式2，可以将主时钟的频率分频，从而得到一个与波特率相匹配的频率信号。

具体的分频系数计算公式为：分频系数=(2^SMOD)*(256-PRESCALER)其中，SMOD是特殊功能寄存器的位，如果设置为1，表示使用双倍波特率模式，否则为普通波特率模式；PRESCALER是定时器的预分频值，可以自由选择。

通过调整分频系数，可以得到与波特率相匹配的定时器溢出时间，从而实现波特率的设置。

例如，假设要设置波特率为9600bps，可以先计算得到分频系数，然后通过设置定时器的预分频值和计数器初值来实现。

接下来，在数据传输过程中，可以利用定时器模式2的中断功能来实现接收和发送的时机控制。

在接收数据时，可以使用定时器模式2的中断函数来检测接收缓冲区中是否有数据到达，如果有，则立即从缓冲区中读取数据。

在发送数据时，可以设置定时器的中断函数来检测发送缓冲区是否已经空闲，如果已经空闲，则将要发送的数据写入发送缓冲区。

串口波特率与定时计数器的关系在基于单片机的系统开发时，经常采用UART串口，在系统中元件之间，或系统与系统之间进行通信。

然而在写过（抑或是生搬硬套）若干串口通信程序之后，却越来越迷惘于串口波特率的设定与T/C间的关系，本文就此问题加以思考并给予验证。

1. T1 作为波特率发生器在对TMOD进行设置时，若非特殊需要非常低的波特率，一般将T1的工作模式选为方式2:此时既省去了进入T1中断，利用软件重新设置TH1和TL1的不便，又保障了数据收发的正确性(因为晶振稳定)。

此时问题来了，那么T0又该设置成什么方式呢？看下表：由上表可看出，当T/C0工作于方式3时，T/C1只需设置好工作方式就可自动运行，而不需要"TR1 =1"命令。

同时也发现，由于T0的拆分，片内仍存在着一个T/C，一个T，可以说，若使用T1作为串口的波特率发生器，最好使T0工作在方式3下，即TMOD = 0X23。

正如老子所说"福兮祸之所伏"，此做法也存在着一定的坏处：1. 由于T0的拆分所得的2个T均为8位，且无reload功能，功能减弱。

2. 由于TH0占用了T1的TR1与TF1，所以，在写程序时，容易搞混。

当TMOD = 0x20,0x21,0x22时，TR1 = 1，开始串口通信，此时串口中断和T/C中断是并存的，一般做法是"ET1 = 0"，禁止T1中断。

2. T2 作为波特率发生器随着大规模集成电路的发展，8052系列增加了一个T/C2，从此也看出了，8051单片机在用T1作为波特率发生器的同时，拆分T0，以此来充当2个T/C用，是多么的落后。

图1 T2在捕获模式下的逻辑图图2 T2在自动重载模式下的逻辑图图3 T2在波特率模式下的逻辑图T2的三种模式通过上面两图可以清楚的看出其工作原理。

由于8052单片机增加了功能强大的T/C2，那么我们在串口通信时，可以选择T2作为波特率发生器。

串行通讯波特率和定时器的关系波特率代表数据的传输速率，即每秒钟传送的二进制位数，单位为位/秒。

若波特率为1200，则代表每秒钟有1200个二进制位在数据线上传输，换句话说，即每个二进制位信号电平在数据线上保持的时间为11200s。

这样，就将定时器和波特率联系起来了。

51单片机中串行通讯对应着3种波特率：1. 对于方式0，波特率是固定的，为单片机时钟的十二分之一，即：osc /12f ； 2. 对于方式2，波特率有两种可供选择，即/32osc f 和/64osc f ，对应于以下公式： osc 2/64SMOD f =⨯波特率SMOD 为PCON 寄存器中的控制位（最高位）,其取值为0或者1。

1. 对于方式1和方式3，波特率均为可变的，由定时器T 的溢出速率来决定。

设：osc ::and::::V T 12f f B 1T T VX n =定时器的溢出速率；系统晶振频率,则位定时器内部加1计数器加1需要的时间；波特率；定时器溢出需要的时间，为定时器计数初值。

对于定时器方式0，取值为13；对于定时器方式1，取值位16；对于定时器方式2和3，取值为8。

and 32and (2/32)2SMOD SMOD B B V V ⨯⎛⎫=⨯= ⎪⎝⎭即： ()()osc ×2122n n f 12V T =X f X ⎛⎫=- ⎪⨯-⎝⎭即： 2×n fX 12V =-联立得：2132and 32and 2SMOD SMOD B T T B ⎛⎫==⨯ ⎪⨯⎝⎭即：从上式可见，每个二进制位电平信号在数据线上保持的时间为定时器溢出需要的时间乘以322SMOD，对于322SMOD可做以下理解：通过定时器产生一个周期为T的脉冲信号，该信号经过分频电路后得到的脉冲信号作为移位寄存器的脉冲信号。

而322SMOD即可理解为这一分频电路。
