发电厂集控运行实用必备知识集合

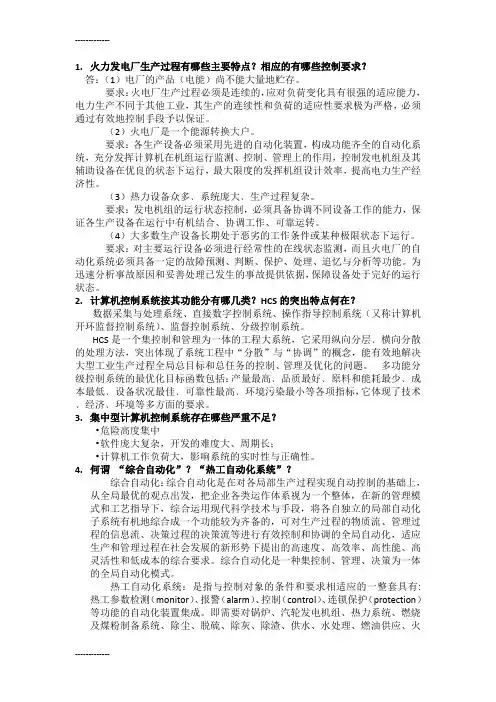

1.火力发电厂生产过程有哪些主要特点？相应的有哪些控制要求？答：（1）电厂的产品（电能）尚不能大量地贮存。

要求：火电厂生产过程必须是连续的，应对负荷变化具有很强的适应能力，电力生产不同于其他工业，其生产的连续性和负荷的适应性要求极为严格，必须通过有效地控制手段予以保证。

（2）火电厂是一个能源转换大户。

要求：各生产设备必须采用先进的自动化装置，构成功能齐全的自动化系统，充分发挥计算机在机组运行监测、控制、管理上的作用，控制发电机组及其辅助设备在优良的状态下运行，最大限度的发挥机组设计效率，提高电力生产经济性。

（3）热力设备众多﹑系统庞大﹑生产过程复杂。

要求：发电机组的运行状态控制，必须具备协调不同设备工作的能力，保证各生产设备在运行中有机结合、协调工作、可靠运转。

（4）大多数生产设备长期处于恶劣的工作条件或某种极限状态下运行。

要求：对主要运行设备必须进行经常性的在线状态监测，而且火电厂的自动化系统必须具备一定的故障预测、判断、保护、处理、追忆与分析等功能。

为迅速分析事故原因和妥善处理已发生的事故提供依据，保障设备处于完好的运行状态。

2.计算机控制系统按其功能分有哪几类？HCS的突出特点何在？数据采集与处理系统、直接数字控制系统、操作指导控制系统（又称计算机开环监督控制系统）、监督控制系统、分级控制系统。

HCS是一个集控制和管理为一体的工程大系统，它采用纵向分层﹑横向分散的处理方法，突出体现了系统工程中“分散”与“协调”的概念，能有效地解决大型工业生产过程全局总目标和总任务的控制、管理及优化的问题。

多功能分级控制系统的最优化目标函数包括：产量最高﹑品质最好﹑原料和能耗最少﹑成本最低﹑设备状况最佳﹑可靠性最高﹑环境污染最小等各项指标，它体现了技术﹑经济﹑环境等多方面的要求。

3.集中型计算机控制系统存在哪些严重不足？•危险高度集中•软件庞大复杂，开发的难度大、周期长；•计算机工作负荷大，影响系统的实时性与正确性。

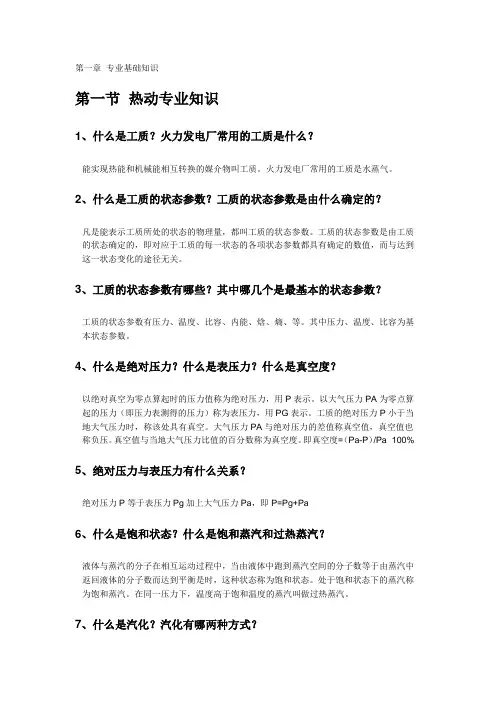

第一章专业基础知识第一节热动专业知识1、什么是工质？火力发电厂常用的工质是什么？能实现热能和机械能相互转换的媒介物叫工质。

火力发电厂常用的工质是水蒸气。

2、什么是工质的状态参数？工质的状态参数是由什么确定的？凡是能表示工质所处的状态的物理量，都叫工质的状态参数。

工质的状态参数是由工质的状态确定的，即对应于工质的每一状态的各项状态参数都具有确定的数值，而与达到这一状态变化的途径无关。

3、工质的状态参数有哪些？其中哪几个是最基本的状态参数？工质的状态参数有压力、温度、比容、内能、焓、熵、等。

其中压力、温度、比容为基本状态参数。

4、什么是绝对压力？什么是表压力？什么是真空度？以绝对真空为零点算起时的压力值称为绝对压力，用P表示。

以大气压力PA为零点算起的压力（即压力表测得的压力）称为表压力，用PG表示。

工质的绝对压力P小于当地大气压力时，称该处具有真空。

大气压力PA与绝对压力的差值称真空值，真空值也称负压。

真空值与当地大气压力比值的百分数称为真空度。

即真空度=（Pa-P）/Pa×100%5、绝对压力与表压力有什么关系？绝对压力P等于表压力Pg加上大气压力Pa，即P=Pg+Pa6、什么是饱和状态？什么是饱和蒸汽和过热蒸汽？液体与蒸汽的分子在相互运动过程中，当由液体中跑到蒸汽空间的分子数等于由蒸汽中返回液体的分子数而达到平衡是时，这种状态称为饱和状态。

处于饱和状态下的蒸汽称为饱和蒸汽。

在同一压力下，温度高于饱和温度的蒸汽叫做过热蒸汽。

7、什么是汽化？汽化有哪两种方式？物质从液态转变为汽态的过程叫汽化。

汽化有蒸发和沸腾两种形式。

8、什么是蒸发和沸腾？液体表面在任意温度下进行比较缓慢的汽化的现象叫蒸发。

在液体表面和内部同时进行剧烈的汽化的现象叫沸腾。

9、什么是湿蒸汽的干度与湿度？干饱和蒸汽的质量占湿蒸汽总质量的份额称为干度，用X表示。

湿蒸汽中含有的饱和水的质量占蒸汽总质量的份额称为湿度，用（1-X）表示。

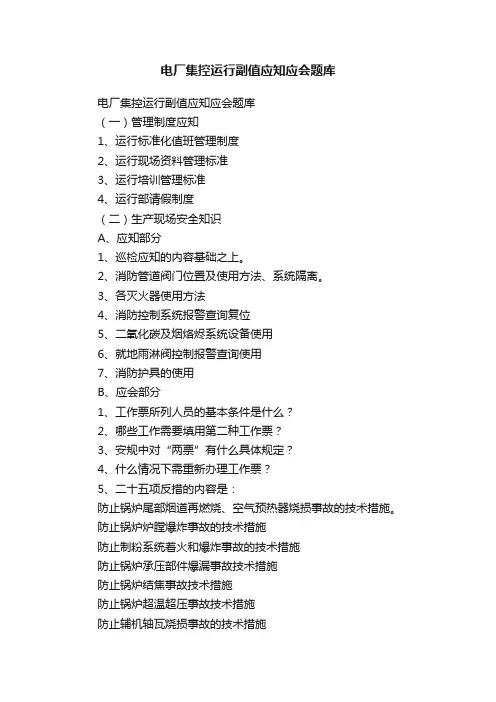

电厂集控运行副值应知应会题库电厂集控运行副值应知应会题库（一）管理制度应知1、运行标准化值班管理制度2、运行现场资料管理标准3、运行培训管理标准4、运行部请假制度（二）生产现场安全知识A、应知部分1、巡检应知的内容基础之上。

2、消防管道阀门位置及使用方法、系统隔离。

3、各灭火器使用方法4、消防控制系统报警查询复位5、二氧化碳及烟烙烬系统设备使用6、就地雨淋阀控制报警查询使用7、消防护具的使用B、应会部分1、工作票所列人员的基本条件是什么？2、哪些工作需要填用第二种工作票？3、安规中对“两票”有什么具体规定？4、什么情况下需重新办理工作票？5、二十五项反措的内容是：防止锅炉尾部烟道再燃烧、空气预热器烧损事故的技术措施。

防止锅炉炉膛爆炸事故的技术措施防止制粉系统着火和爆炸事故的技术措施防止锅炉承压部件爆漏事故技术措施防止锅炉结焦事故技术措施防止锅炉超温超压事故技术措施防止辅机轴瓦烧损事故的技术措施防止压力容器爆破的技术措施防止锅炉缺水、满水事故的技术措施防止油罐区及炉前燃油系统火灾和爆炸事故的技术措施防止环境污染事故技术措施防止人身伤亡事故措施防止汽轮机超速和轴系断裂事故防止汽轮机大轴弯曲、轴瓦烧损事故防止发电机损坏事故防止分散控制系统失灵、热工保护拒动事故防止继电保护事故防止系统稳定破坏事故防止大型变压器损坏和互感器爆炸事故防止开关设备事故防止污闪事故防止接地网事故防止止倒杆塔和断线事故防止枢纽变电所全停事故防止垮坝、水淹厂房及厂房坍塌事故（三）生产技能知识A、应知部分1、汽轮机概况2、锅炉概况3、发电机概况4、蒸汽初终参数对电厂经济性的影响5、影响排汽压力的因素有哪些？6、泵的基本性能参数有哪些？7、什么是泵的汽蚀？8、什么是一次调频和二次调频？9、汽轮机内部损失有哪几种？10、初参数的提高对如何影响汽轮机效率？11、为什么采用汽轮机滑压运行，滑压运行的范围是如何确定的？12、汽轮机监视段压力温度升高的原因？12、汽轮机轴向推力是如何产生的？13、锅炉尾部烟道发生二次燃烧的现象？14、MFT动作时的现象有哪些？15、发生锅炉事故的主要原因是什么？16、紧急停炉的操作步骤是什么？17、如何判断锅炉“四管”泄漏？B、应会部分（一）锅炉专业1、锅炉加药的目的是什么？锅炉连续排污的目的是什么？2、汽水系统哪些部位有安全门，明确其型式和动作原理？动作值及回座值？3、汽水系统有哪些压力、差压、水位、流量、温度测点？其表计在何处？上水前应处在什么状态？4、省煤器再循环的作用？何时开关？是自动控制还是手动控制？5、汽包就地水位计损坏（分为单侧损坏和两侧同时损坏）如何处理？6、如何判断吹灰器弹簧门打不开？如何处理？7、减温水调整门严密性的判断8、过热器、再热器管壁温度允许极限值是多少？9、汽温高低对机组安全经济运行有何影响？10、掌握本炉汽温（减温水流量）在机组负荷发生变化时的特性11、掌握哪些情况下容易引起汽温变化较大或变化较快？12、燃烧器倾角变化对燃烧、对蒸汽参数、对排烟温度的影响？13、同时用手动方式调整减温水（汽温）和汽包水位时，相互之间有何影响？为什么？14、什么是虚假水位？它是怎样产生的？给水（水位）自动调节系统为解决虚假水位问题采取了哪些技术措施？（掌握汽压变化与汽包水位变化的关系）15、汽包就地水位计运行中发生泄漏如何解列？应先关哪侧的截门（既先关汽侧门还是先关水侧门）为什么？16、用调整给水泵转速的方法调整汽包水位与使用给水门调整水位相比较其特性有何不同？17、给水自动如何投入？投入后应注意观察哪些参数变化？18、风烟系统相关的压力、温度、流量测点位置、表计装在何处、19、风烟系统内转动设备用油种类、如何加油、轴承温度正常范围、油位计在何处、如何监视、20、风烟系统设备有哪些联锁、保护21、暖风器进汽根据什么进行控制？22、各风机负荷根据什么原则进行调整，通过调整哪些设备来实现23、一、二次风压、风温、二次风流量、氧量、排烟温度、炉膛负压测量元件、表计安装在何处，（在何处监视）应控制的正常范围24、一次风、二次风的作用有何不同？25、燃烬风的作用是什么？共有几层，如何控制？使用原则是什么？26、如何判断暖风器泄漏？从运行操作方面如何防止暖风器泄漏？27、怎样调整燃烬风的反切角度？28、磨煤机主要构造及工作原理29、给煤机反转的危害及切换按钮是什么？30、磨煤机润滑油泵型式，此类型泵有哪些注意事项？31、磨煤机润滑油、液压油系统压力、温度测点及表计位置，明确正常范围及报警跳闸定值32、磨煤机石子煤排放量大的原因及处理？（应熟练掌握）33、磨煤机启动应具备哪些哪些条件（包括联锁条件）？34、给煤机启动应具备哪些哪些条件（包括联锁条件）？35、磨煤机、给煤机跳闸条件有哪些？36、给煤机运行中跳闸如何处理？37、磨煤机出口门可调缩孔的作用是什么？38、磨煤机皮带打滑的象征、原因及处理？39、磨煤机运行中电流突然变小如何分析判断原因并进行响应的处理？40、磨煤机运行中风量突然变小如何处理？41、磨煤机运行中功率突然增大如何处理？42、磨煤机运行中出口温度突然不正常下降如何分析判断原因，如何处理？43、机组启动初期如何防止磨煤机满煤？44、磨煤机粉管堵塞的现象、处理方法？45、锅炉正常运行中是否对炉水泵进行连续充水？为什么？46、炉水泵电机充水管路逐段冲洗目的、方法？47、炉水泵出入口差压低说明什么问题？在何处监视，指示表与用于报警、保护的测点是否为同一个测点？48、炉水泵差压低是引起MFT还是炉水泵跳闸？49、锅炉上水后为什么要进行炉水泵的“点动”操作？规定两次启动间隔时间是多长？50、为什么炉水泵电机放水门要加锁防止误开？51、炉水泵有哪些连锁保护？如何进行试验？52、炉水泵启、停对汽包水位的影响？明确启、停炉水泵前对汽包水位的要求？53、仪用空气干燥器工作原理、两个干燥筒是如何进行切换的54、空压机有几路冷却水源，冷却水参数正常范围？55、空压机冷却水流程56、冷却水压力低或断水如何处理57、空压机系统有哪些温度测点，正常运行时应该在何范围内，温度高的原因、如何判断和处理58、空压机有哪些联锁保护，如何进行试验？空压机报警内容有哪些？59、干燥器失电或失气后的状态60、对空压机系统放水有何规定，空气湿度大有何危害，哪些情况下需增加放水次数61、仪用、杂用空气温度高有何后果62、干燥器大排气的原因及处理63、干燥器再生干燥筒压力高的原因、处理64、吹灰器吹灰前如何暖管？65、发现吹灰器退不回来如何处理？66、水冷壁吹灰对汽温有何影响？67、长吹灰器吹灰对汽温有何影响？68、如何判断吹灰器弹簧门的严密性？吹灰器套管法兰漏汽如何处理？69、吹灰器退不回来或弹簧门关不严有何危害？70、冬季时，采取什么措施对GGH吹灰管路进行防冻？71、锅炉正常运行时，摇起、放下液压关断门的注意事项？72、捞渣机有哪些联锁保护？（二）汽机专业辅机冷却水系统1、辅机冷却泵的规范及日常维护。

第一部分汽机运行1、汽轮机冷却水系统1.1 开式循环水系统1.1.1 了解开式水泵的结构和工作原理。

答：开式水泵为单级双吸离心泵蜗壳泵，扬程 20——25m，转速 1480r/min，额定电流 201A，流量 1350m3/h。

工作原理：工质沿轴向进入泵体，在流经叶片的过程中获得能量1.1.2 了解开式水泵设备规范。

答：1.1.3 了解开式水泵的启动、停止联锁逻辑图。

答：开式水泵允许启条件：1）循环水泵启动，供水母管压力不低于0.1MPa；2）开式水泵出口电动门已关或水泵在联锁状态。

开式水泵停止不需要条件，但是机组正常运行中不允许停止。

1.1.4 熟悉开式水系统管道、阀门的就地布置和具体位置。

答：开式水泵及其附件布置在0m，有两台开式泵，一运一备，两台开式泵设有旁路门，每台开式泵入口设有手动截门，出口设有机械逆止门和电动截门，水源来自辅机循环水母管。

1.1.5 熟悉开式循环水系统的组成。

答：水泵.泵入口手动门.出口逆止门.出口电动门.入口管路放水门.出口压力表以及开式水用户共同组成，水泵系统配置为两套，互为备用。

1.1.6 熟知开式水系统用户、系统流程。

答：用户有：闭式水热交换器，A小机冷油器，B小机冷油器，发电机氢气冷却器。

系统流程：开式水泵将循环水升压后分别流向其用户，经过热交换以后回至循环水回水母管。

1.1.7 掌握开式水泵电源取自何处及就地位置和开关、刀闸的型式。

答：#1开式泵电源取自汽机PC间 10BFA06D01，#2开式泵电源取自汽机PC间10BFB05D01。

开关形式：塑壳断路器分励电操作。

1.1.8 掌握开式水泵启动前检查、启动操作和联锁试验。

答：启动前检查项目：开式泵电机绝缘良好；靠背轮连接良好；电机接地线完好；泵与电机地脚螺丝紧固；开式水泵出口电动门送电；开式水系统各表计正常且投入；检查开式水泵入口门已开启；入口压力大于0.1MPa。

启动操作：开启开式泵出口放空气门，见水后关闭，DCS上点击“启动”和“确认”检查开式泵颜色变红，注意出口门联开，否则手动打开，注意开式泵电流返回时间和空载电流，检查泵出口压力正常，就地检查开式泵无摩擦碰撞声音，轴承和电机本体温度正常，振动小于10丝，无漏水现象。

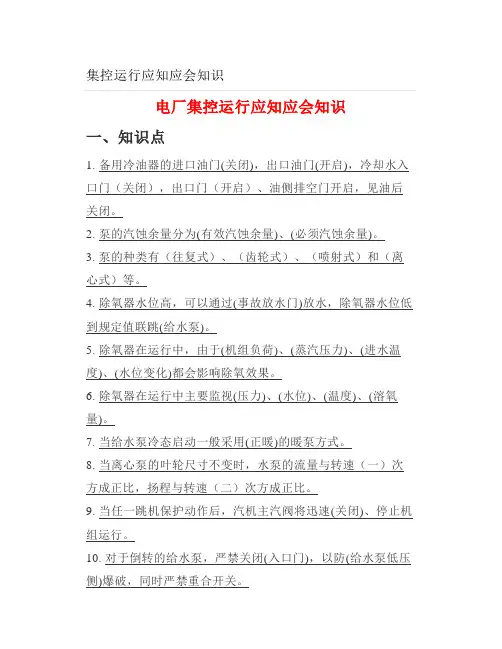

集控运行应知应会知识电厂集控运行应知应会知识一、知识点1. 备用冷油器的进口油门(关闭)，出口油门(开启)，冷却水入口门（关闭），出口门（开启）、油侧排空门开启，见油后关闭。

2. 泵的汽蚀余量分为(有效汽蚀余量)、(必须汽蚀余量)。

3. 泵的种类有（往复式）、（齿轮式）、（喷射式）和（离心式）等。

4. 除氧器水位高，可以通过(事故放水门)放水，除氧器水位低到规定值联跳(给水泵)。

5. 除氧器在运行中，由于(机组负荷)、(蒸汽压力)、(进水温度)、(水位变化)都会影响除氧效果。

6. 除氧器在运行中主要监视(压力)、(水位)、(温度)、(溶氧量)。

7. 当给水泵冷态启动一般采用(正暖)的暖泵方式。

8. 当离心泵的叶轮尺寸不变时，水泵的流量与转速（一）次方成正比，扬程与转速（二）次方成正比。

9. 当任一跳机保护动作后，汽机主汽阀将迅速(关闭)、停止机组运行。

10. 对于倒转的给水泵，严禁关闭(入口门)，以防(给水泵低压侧)爆破，同时严禁重合开关。

11. 发电机组甩负荷后，蒸汽压力(升高)，锅炉水位(下降)，汽轮机转子相对膨胀产生(负)胀差。

12. 发现给水泵油压降低时，要检查(油滤网是否堵塞)、冷油器或管路是否漏泄、(减压件是否失灵)、油泵是否故障等。

13. 给水泵的作用是向锅炉提供足够(压力)、(流量)和(相当温度)的给水。

14. 给水泵流量变化很大，忽高忽低的现象称为(汽蚀)。

15. 给水泵汽化的原因有：除氧器内部压力(低)，使给水泵入口温度(高于)运行压力下的饱和温度而汽化；除氧器水位(低)，给水泵入口(压力低)；给水流量小于(最低流量)，未及时开启再循环门等。

16. 给水泵严重汽化的象征：入口管内发生不正常的(冲击)，出口压力(下降)并摆动，电机电流(下降并摆动)，给水流量(摆动)。

17. 工质在管内流动时，由于通道截面突然缩小，使工质的压力（降低），这种现象称为（节流）。

18. 火力发电厂典型的热力过程有（等温）、（等压）、（等容）和（绝热过程）。

第三部分电气运行1、厂用电1.1 380V配电装置1.1.1 了解隔离开关的结构和工作原理。

答：隔离开关的主要特点是在有电压、无负荷电流情况下，分、合线路。

其主要功用为：1) 分闸后，建立可靠的绝缘间隙，将需要检修的线路或电气设备明显与电压隔开，以保证检修人员及设备的安全。

2) 根据运行需要，换接线路。

3) 可用来分、合线路中的小电流，如套管、母线、连接头和短电缆的充电电流，断路器均压电容电流，双母线换接时的环流以及电压互感器的励磁电流等。

1.1.2 了解接触器的结构和工作原理。

答：接触器是用来远距离接通或开断负荷电流，并适用于频繁起动及控制电动机的低压开关。

按控制电源不同，可分交流接触器和直流接触器。

接触器的基本结构及工作原理::动触头的动作，靠电磁铁线圈通电时产生的电磁力。

当电磁线圈失电后，由于激磁消失，衔铁在本身重量作用下(或返回弹簧的作用下)，向下跌落，将触点分离。

接触器的灭弧室是由陶土材料制成，并根据狭缝熄弧原理(电弧在灭弧片中被拉长，同时冷却)使电弧熄灭。

为了自动控制的需要，接触器除主触头外，还有为实现自动控制回路中的辅助触点。

1.1.3 了解空气断路器的结构和工作原理。

答：自动空气开关(简称自动开关或空气开关)是低压开关中性能最完善的开关，它不仅可以切断负荷电流，而且可以切断短路电流。

广泛用作低压配电变电所的总开关、大负荷电力线路和大功率电动机的控制开关等。

但因受灭弧结构限制，不适用具有频繁操作的电路。

自动开关种类接电源种类可分为万能式(框架式)和封闭式(塑料外壳式)。

自动开关的工作原理；自动开关的主触头，是靠锁键和锁扣维持在闭合状态的。

过硫脱扣器(瞬时脱扣)和热脱扣器(延时脱扣)的线圈串接在电路中。

当电路发生故障时，较大的电流吸住衔铁的一端，另一端克服弹簧的拉力向上转动，并顶撞锁扣，释放锁键，触头即自动断开，电路切断。

自动开关还装有失压保护，当电网电压降低大约至60％额定电压时，为了不致因过电压过低而烧坏电动机等，或为了恢复电网电压必须切除不重要的用户时，失压保护立即动作。

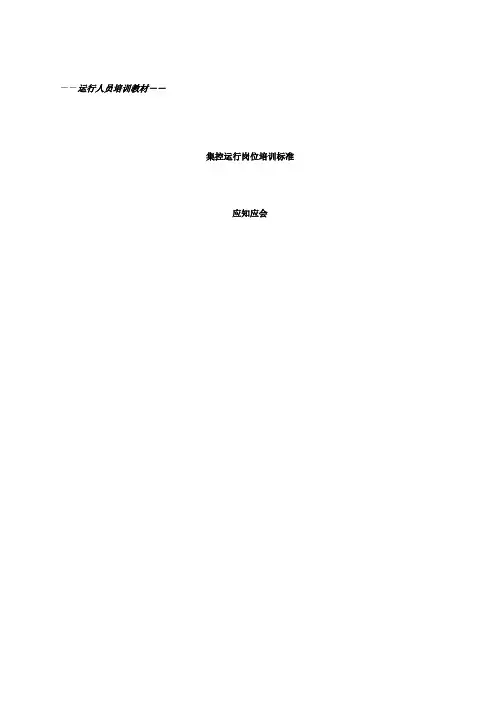

――运行人员培训教材－－集控运行岗位培训标准应知应会汽机部分热力基础知识汇编1.工质：实现热能和机械能相互转化的媒介物质，叫做工质。

为了获得更多的功，要求工质有良好的膨胀性和流动性、价廉、易得、热力性能稳定、对设备无腐蚀作用，而水蒸汽具有这种性能，发电厂采用水蒸汽作为工质。

2.状态参数：凡能够表示工质状态特性的物理量，就叫做状态参数。

例如：温度T、压力p、比容ひ、内能u、焓h、熵s等，我们常用的就是这六个，还有拥等状态参数。

状态参数不同于我们平时说的如：流量、容积等“参数”，它是指表示工质状态特性的物理量，所以，要注意区别状态参数的概念，不能混同于习惯的“参数”。

3.压力p:单位面积上所受到的垂直作用力称为压力。

绝对压力、表压力、真空、大气压之间的关系：容器内气体的真实压力，称为绝对压力；气体的绝对压力高于大气压的部分，称为表压力；4.比容υ：单位质量物质所占有的容积称为物质的比容，与密度ρ互为倒数。

单位：m3/Kg。

比容的改变是作功的标志，比容增加标志气体向外膨胀作功，比容减小标志着气体受压缩消耗外功，在作功过程中推动力是压力P，dw=pdν。

在P-v图上表示，曲线下部的面积就是功。

5.温度T：温度是物体冷热程度的量度。

在通用的国际单位制中，把水、冰和蒸汽共存时的水的三相点的温度以下冰的熔点273.15K定为摄氏温度的零度。

在热力学的分析计算中，常用的是国际单位制中的热力学温标，叫做开氏温标，也称为绝对温标。

这种状态的温度实际上是达不到的。

绝对温标与摄氏温标都是国际单位制中所规定使用的温标，换算关系：T=t+273。

少数欧美国家还习惯用华氏温标t℉（t℉=9/5t+32）6.焓：I=U+pdν某一状态单位质量的气体所具有的总能量称为焓。

是内能和压力势能的总和。

内能U是温度的函数，而pdν是压力的函数，因此焓是温度和压力的函数。

不同温度、压力下气体的焓不同。

气体状态变化时，吸收或放出的热量等于焓的变化量。

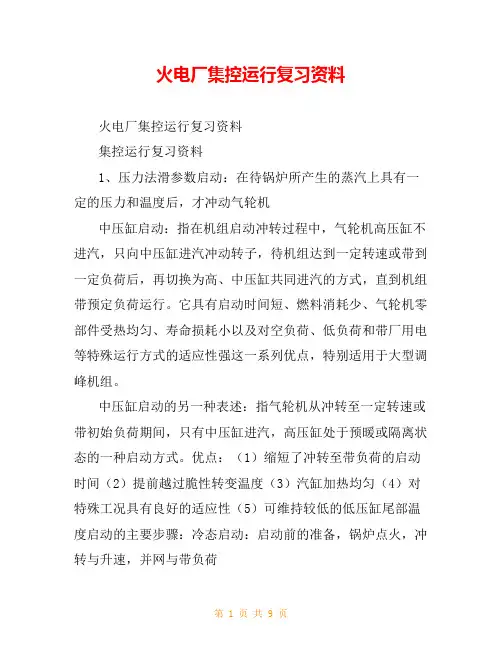

火电厂集控运行复习资料火电厂集控运行复习资料集控运行复习资料1、压力法滑参数启动：在待锅炉所产生的蒸汽上具有一定的压力和温度后，才冲动气轮机中压缸启动：指在机组启动冲转过程中，气轮机高压缸不进汽，只向中压缸进汽冲动转子，待机组达到一定转速或带到一定负荷后，再切换为高、中压缸共同进汽的方式，直到机组带预定负荷运行。

它具有启动时间短、燃料消耗少、气轮机零部件受热均匀、寿命损耗小以及对空负荷、低负荷和带厂用电等特殊运行方式的适应性强这一系列优点，特别适用于大型调峰机组。

中压缸启动的另一种表述：指气轮机从冲转至一定转速或带初始负荷期间，只有中压缸进汽，高压缸处于预暖或隔离状态的一种启动方式。

优点：（1）缩短了冲转至带负荷的启动时间（2）提前越过脆性转变温度（3）汽缸加热均匀（4）对特殊工况具有良好的适应性（5）可维持较低的低压缸尾部温度启动的主要步骤：冷态启动：启动前的准备，锅炉点火，冲转与升速，并网与带负荷热态启动：启动前的准备，冲转与升速，升负荷停机的主要步骤：运行中减负荷直至停机，则采用与启动时相反的程序。

负荷降至规定值时，新蒸汽通过高压旁路从高压缸切换至中压缸，高压缸进入真空状态，中、低压缸带低负荷运行，直至停机。

2、机组合理的启停方式：寻求合理的加热或降温方式，使启停过程中机组各部件的热应力、热变形、气轮机转子与汽缸之间的胀差和转动部件的振动维持在较好水平上影响汽机寿命的主要因素：（1）材料的高温蠕变对寿命的损耗（2）低周疲劳对转子寿命的损耗3、启动、停机的主要技术要求：（1）对汽包锅炉上水要求：锅炉上水温度不高于90-100℃，水与汽包壁温差不大于40℃，对高压以上锅炉夏季上水时间不少于2H，冬季不少于4H，上水温度必须高于汽包材料性能所规定的脆性转变温差33℃以上。

（2）锅炉吹扫注意事项：炉内通风的容积应大于25%-30%额定风量，吹扫时间不少于5-10min，对煤粉炉的一次风管也应吹扫，吹扫应逐根进行，每根风管吹扫时间2-3min （3）冲转参数的原则要求：对于国产机组的冷态压力法滑参数启动，冲转压力一般选用1-1.5MPa，要求进入气轮机内的蒸汽温度比金属温度高50℃左右，要求蒸汽至少有50℃的过热度（4）发电机并网的条件：电压、频率、相位相等（5）减小转子热弯曲最有效的方法：A控制好轴封供汽的温度和时间B正确投入盘车装置C启动时采取全周进汽并控制好蒸汽参数变化D启动过程中汽缸要充分疏水，保持上下缸温差在允许范围内（6）气轮机胀差的危害：如果胀差值超过规定值，就会使动静间的轴向间隙消失发生动静摩擦，可能引起机组振动增大，甚至发生叶片断裂、大轴弯曲等事故胀差的影响因素：主、再热蒸汽的温升、温降率；轴封供汽温度的高低、以及供汽时间的长短；蒸汽加热装置的投入时间及所用汽源；暖机时间的长短；凝汽器真空的变化；负荷变化速度；摩擦鼓风损失；转子回转效应措施：A控制法兰内外壁温差B合理调整轴封供汽4、气轮机运行维护的主要内容：按照正常运行控制参数的限额规定，监视气轮机主要参数及其变化值应符合规定值，按照规定内容进行设备定期巡检及维护，每小时对定时打印或抄录的参数进行分析，使机组在经济状态下运行，定期进行有关设备的切换及实验等气轮机运行的主要监视项目：主蒸汽参数；凝汽器真空；轴向位移；轴瓦温度；振动；胀差；监视段压力轴向推力的危害：轴向推力增大，推力轴承本身缺陷或工作失常，轴承润滑油质恶化均会引起轴向推力增大，严重时将造成推力瓦块烧损，气轮机动静部件摩擦等设备的损坏轴向推力的影响因素：蒸汽流量增大，蒸汽参数降低，隔板汽封磨损，漏气量大，通流部分结垢等，特别是通流部分发生水冲击事故轴向推力的监视指标：注意监视推力瓦块乌金温度和回流温度的变化，一般规定推力瓦块乌金温度不超过95℃，回油温度不超过75℃机组上装有瓦块油膜压力侧点对瓦块工作负荷做出快速反应5、提高单元机组经济性的主要措施及说明：A维持额定的蒸汽参数B保持最佳真空C充分利用回热加热设备，提高给水温度D合理的送风量E合理的煤粉细度F注意燃烧调整G降低厂用电率H减少工质和热量损失I提高自动装置投入率6、单元机组负荷协调控制方式及优点：（1）锅炉跟随的负荷调节方式：气轮机接受负荷指令，负责调节功率，具有较好的负荷响应能力；锅炉负责调节汽压，维持汽压的稳定，由于锅炉动态响应慢，动态过程中汽压波动大；因机炉间的相互影响，燃料扰动（如增加）时压力、功率都有变动（上升），而为保持原有功率，气轮机的调节汽门要动作（关小），更使压力有所波动（增加）。

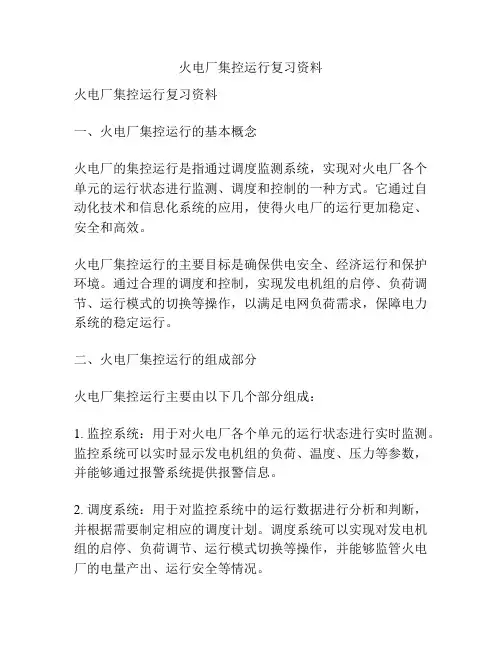

火电厂集控运行复习资料火电厂集控运行复习资料一、火电厂集控运行的基本概念火电厂的集控运行是指通过调度监测系统，实现对火电厂各个单元的运行状态进行监测、调度和控制的一种方式。

它通过自动化技术和信息化系统的应用，使得火电厂的运行更加稳定、安全和高效。

火电厂集控运行的主要目标是确保供电安全、经济运行和保护环境。

通过合理的调度和控制，实现发电机组的启停、负荷调节、运行模式的切换等操作，以满足电网负荷需求，保障电力系统的稳定运行。

二、火电厂集控运行的组成部分火电厂集控运行主要由以下几个部分组成：1. 监控系统：用于对火电厂各个单元的运行状态进行实时监测。

监控系统可以实时显示发电机组的负荷、温度、压力等参数，并能够通过报警系统提供报警信息。

2. 调度系统：用于对监控系统中的运行数据进行分析和判断，并根据需要制定相应的调度计划。

调度系统可以实现对发电机组的启停、负荷调节、运行模式切换等操作，并能够监管火电厂的电量产出、运行安全等情况。

3. 控制系统：通过自动化设备和仪器仪表，实现对发电机组各个设备的控制。

控制系统可以实现对锅炉的燃烧控制、蒸汽调节、给水控制等操作，以及对汽轮机的调速、负荷分配等操作。

4. 信息系统：用于接收和传输各种运行数据和信号。

信息系统可以将发电机组的运行数据传输给监控系统和调度系统，以便实现远程监控和远程控制。

三、火电厂集控运行的主要任务火电厂集控运行的主要任务包括以下几个方面：1. 实时监测：通过监控系统对发电机组的运行状态进行实时监测，包括负荷、温度、压力等参数的监测。

2. 运行调度：根据电网负荷需求，制定合理的发电机组运行调度计划，包括发电机组的启停时间、负荷调节等操作。

3. 事故处理：对火电厂运行中发生的事故进行处理，并采取相应的措施进行修复和恢复。

4. 节能降耗：通过调整火电厂的运行模式和参数，实现节能降耗的目标。

5. 安全生产：对火电厂的运行安全进行监管和管理，确保发电机组的安全运行。

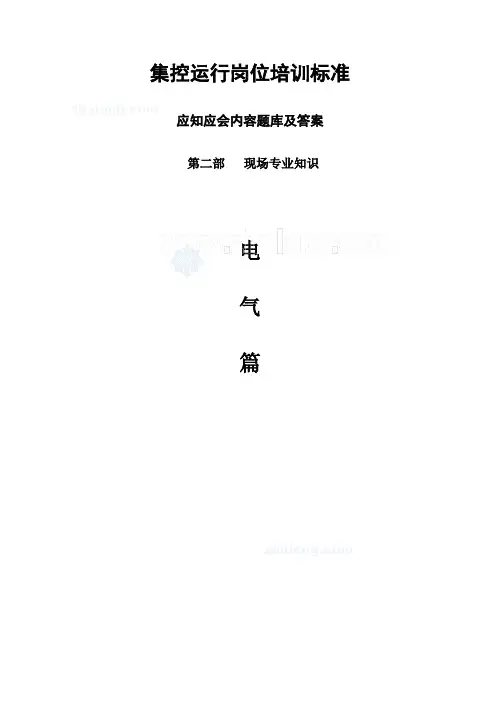

集控运行岗位培训标准应知应会内容题库及答案第二部现场专业知识电气篇第三局部：电气专业一、系统的作用、流1.发电厂的主要电气设备都有哪些？发电机、变压器、母线、开关、电缆及线路、电压、电流互感器、继电保护装置及自动装置、防雷设备等。

2.什么为电气一次设备？指在电气一次接线图中，表示直接进行电气连接的设备。

3.什么为电气二次设备？电气二次设备是与一次设备有关的保护、测量、信号、控制和操作回路中所使用的设备。

4.什么是电气主接线？用来完成电能的产生、聚集和分配的电路。

5.我厂电气系统的电压等级各是多少？220kV、24kV、10kV、6kV、380V、220V(直流)。

6.何为电气设备的额定电流？电气设备能够长期平安运行的最大电流。

7.何为电气设备的额定电压？电气设备能够长期平安运行的最高电压。

8.我厂中性点接地方式有哪几种？中性点直接接地系统、中性点电阻接接地系统，中性点经变压器接地系统，中性点不接地系统。

9.何为中性点直接接地系统？指该系统中的变压器的中性点与大地直接连接。

10.电力系统的故障通常有哪几种？单相接地、两相接地、相间短路、三相短路、绕组间匝间短路。

11.什么为中性点非直接接地系统？中性点不接地、经电阻接地、经消弧线圈接地的电网。

12.中性点不接地系统发生单相接地故障时线电压和相电压的变化？三相线电压对称且不变，接地相电压为零，其他两相升高3倍。

13.我厂220kV系统中性点如何接地？主变、启动变高压侧绕组中性点经接地开关或刀闸接地。

14.我厂6kV中性点采用何种接地方式？经40Ω的中值电阻接地。

15.我厂有无中性点不接地系统？有，渣场10kV系统为中性点不接地系统，220V不间断电源系统。

16.中性点不接地系统的优点？接地电流小、接地时线电压对称不变、不影响对负荷的供电，保证了供电的可靠性。

17.中性点不接地系统的缺点？(1)发生接地时，接地过电压数值大，对电网绝缘水平要求高，投资大；(2)单相接地时，非故障相电压升高3倍，存在电弧接地过电压的危险；(3)接地保护复杂。

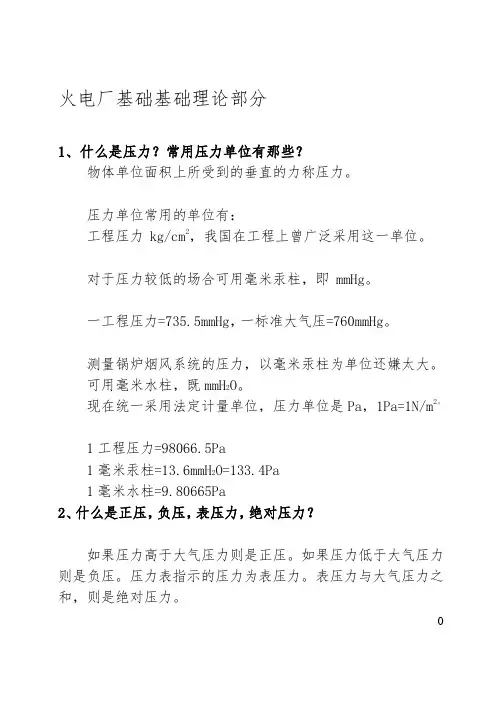

火电厂基础基础理论部分1、什么是压力？常用压力单位有那些？物体单位面积上所受到的垂直的力称压力。

压力单位常用的单位有：工程压力kg/cm2，我国在工程上曾广泛采用这一单位。

对于压力较低的场合可用毫米汞柱，即mmHg。

一工程压力=735.5mmHg，一标准大气压=760mmHg。

测量锅炉烟风系统的压力，以毫米汞柱为单位还嫌太大。

可用毫米水柱，既mmH2O。

现在统一采用法定计量单位，压力单位是Pa，1Pa=1N/m2。

1工程压力=98066.5Pa1毫米汞柱=13.6mmH2O=133.4Pa1毫米水柱=9.80665Pa2、什么是正压，负压，表压力，绝对压力？如果压力高于大气压力则是正压。

如果压力低于大气压力则是负压。

压力表指示的压力为表压力。

表压力与大气压力之和，则是绝对压力。

3、什么是密度？什么是比体积（比容）？单位体积的物体所具有的质量称为密度。

常用单位为kg/m3。

单位质量的物体所具有的体积成为比体积。

常用单位为m3/kg。

密度与比体积互为倒数。

两者知其一，即可求的另一个。

4、什么是汽化？什么是蒸发？什么是沸腾？蒸发与沸腾有何共同点和区别？液体（因水是锅炉的主要工质，以后未指明均指水）变成蒸汽的过程称为汽化。

在水的表面进行的汽化过程称为蒸发。

在水的内部产生汽泡的剧烈的汽化过程称为沸腾。

蒸发和沸腾都是水变成蒸汽的过程，这是两者相同的地方。

但是两者又有区别，蒸发和沸腾是汽化的两种不同形式，蒸发是在水表面进行的汽化，在常温下也能发生。

而沸腾是在水内部进行的汽化，只能在等于对应压力下的饱和温度下进行。

例如，水冷壁的水就是在沸腾状态下的汽化，洗完的衣服晾干了，就是蒸发状态下的汽化。

5、什么是汽化潜热？为什么汽化潜热随压力的升高而降低？在一定的压力下，每千克饱和温度的水变成饱和蒸汽所需1要的热量称为汽化潜热，单位是KJ/kg。

汽化潜热随着压力升高而降低。

例如压力为0.1MPa,汽化潜热为2259KJ/kg；压力为1MPa和10MPa时汽化潜热分别为2018KJ/kg和1327KJ/kg；当压力升高至临界压力22.11MPa时，汽化潜热为0。

发电厂集控运行技术考试：发电厂集控运行技术考试知识点（最新版） 考试时间：120分钟 考试总分：100分遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。

1、问答题 汽轮机启动时，暖机稳定转速为什么应避开临界转速（150～200）r/min ？ 本题答案： 2、问答题 为何要装设发电机意外加电压保护？ 本题答案： 3、问答题 操作员自动方式如何操作？ 本题答案： 4、问答题 运行中减少尾部受热面磨损的措施有哪些？ 本题答案： 5、问答题 什么是锅炉的容量？ 本题答案： 6、问答题 按工作原理分汽轮机如何分类？ 本题答案： 7、单项选择题姓名：________________ 班级：________________ 学号：________________ --------------------密----------------------------------封 ----------------------------------------------线----------------------厂用电系统中（）电动机停用，虽然影响锅炉、汽轮机的出力，但在短时间内能够恢复生产。

A.第一类负荷；B.第二类负荷；C.第三类负荷；D.所有负荷。

本题答案：8、问答题锅炉如何进行风烟道的保养？本题答案：9、单项选择题（）的密度大于1t／m3。

A.变压器油；B.汽轮机润滑油；C.磷酸酯抗燃油；D.透平油。

本题答案：10、问答题单引风机或单送风机跳闸停运如何处理？本题答案：11、填空题对称三相交流电路的总功率等于（）功率的三倍。

本题答案：12、问答题如何进行需电量与发电量的平衡？本题答案：13、问答题两泵串联运行时，应注意什么？本题答案：14、问答题发电机定子绕组的水路是如何构成的？本题答案：15、问答题采用安全色有什么意义？本题答案：16、问答题锅炉热效率试验的技术条件有哪些？本题答案：17、问答题汽轮机启动方式按照金属温度分类，可分为几种？本题答案：18、问答题汽轮机油有什么使用规定？本题答案：19、单项选择题EH（electro—hydlic，电调油）油在低于（）℃的情况下严禁运行。

发电厂集控运行技术考试：发电厂集控运行技术考试知识点 考试时间：120分钟 考试总分：100分遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。

1、问答题 感应式电流继电器是由哪些部分构成的？ 本题答案：感应式电流继电器由电磁铁、线圈、铝圆盘、永久磁铁、扇形 本题解析：感应式电流继电器由电磁铁、线圈、铝圆盘、永久磁铁、扇形齿轮、衔铁、动触点、静触点和信号牌等构成。

2、多项选择题 汽轮机启动中，控制金属温升速度通过（ ）来实现。

A 、控制升速暖机； B 、控制蒸汽压力； C 、控制升负荷； D 、控制蒸汽量。

本题答案：A, C 本题解析：暂无解析 3、问答题 汽轮机启动升速和空负荷时，为什么排汽温度比正常运行时高？采取什么措施降低排汽温度？ 本题答案：汽轮机升速及空负荷时，因进汽量小，蒸汽主要在高压段膨胀 本题解析：汽轮机升速及空负荷时，因进汽量小，蒸汽主要在高压段膨胀做功，至低压段压力已降至接近排汽压力，低压级的叶片很少或者不做功，形成较大的鼓风摩擦损失，加热了排汽，使排汽温度升高。

此时凝汽器真空和排汽温姓名：________________ 班级：________________ 学号：________________ --------------------密----------------------------------封 ----------------------------------------------线----------------------度往往是不对应的，即排汽温度高于真空对应下的饱和温度。

机组运行应尽量缩短空负荷运行时间，大机组通常在排汽缸设置喷水减温装置，排汽温度高时，喷入凝结水以降低排汽温度。

当机组并网带部分负荷后，排汽温度会降至正常值。

4、问答题DEH控制系统的构成是怎样的？本题答案：DEH控制系统由液压伺服装置和计算机控制装置（电子部分本题解析：DEH控制系统由液压伺服装置和计算机控制装置（电子部分）两大部分组成。

热力发电厂与集控运行资料第一篇：热力发电厂与集控运行资料***Wdj制作******中压缸启动(IP)优点主要有：(1)这种方式启动过程中高、中压缸加热均匀，温升合理，汽缸易于胀出，胀差小；(2)缩短了冲转至带负荷的启动时间；(3)启动初期，仅中压缸进汽且汽量较大，有利于中压缸均匀加热和中压转子度过低温脆性转变温度；(4)对特殊工况具有良好的适应性，汽轮机能在很低的负荷下长时间运行；(5)能减小升速过程的摩擦鼓风损失，降低排汽温度；冲转参数要选择合理，以保证高压缸开始进汽时高压缸没有大的热冲击。

(i)旁路系统的作用(a)保护再热器（b）协调启动参数和流量，缩短启动时间，延长汽轮机寿命（c）回收工质和热量、降低噪声。

（d）防止锅炉超压，兼有锅炉安全阀的作用。

（e）电网故障或机组甩负荷时，锅炉能维持热备用状态或带厂用电运行。

⇓（3）锅炉上水锅炉上水一般通过电动给水泵、凝结水泵或给水调节阀的旁路进行上水操作。

锅炉上水的规定：上水温度一般不超过90（在冬季不超过60度）摄氏度，上水时间一般夏季需2h以上，冬季上水时间4h以上。

开始时采用小流量，控制上水持续时间，当锅炉金属的初温较低时(如在冬季)，上水水温开始时不得超过50～60 ℃，上水速度也应慢些。

对于自然循环锅炉，考虑到在锅炉点火以后，炉水要受热膨胀和汽化，水位要逐渐上升，所以最初进水的高度一般只要求到水位表低限附近（－100mm）。

⇓（4）炉底加热⇓自然循环锅炉在起动初期为迅速建立稳定的水循环，缩短起动时间和节约点火用油，通常在汽包锅炉的水冷壁下联箱装有炉底加热蒸汽管，用邻炉或辅助汽源加热炉水，使其升到一定温度、压力时再点火。

操作时，先将锅炉上水至点火水位后关闭上水门，开启省煤器再循环门，然后投入炉底蒸汽加热。

炉底蒸汽投运前要先疏水暖管，暖管结束后再缓慢开启水冷壁下联箱的加热分门，进行加热。

点火前停运。

(5)风系统的运行：空气预热器、送风机、引风机，调节引风机开度是炉膛负压在-70pa，总风量在MCR30% ⇓（6）油泄漏试验：⇓目的：检查炉前油系统各油枪快关阀和燃油母管快关阀关闭是否严密。

电厂运行方面知识点总结一、电厂的基本原理1. 热力发电原理热力发电是利用燃烧燃料或核裂变产生的热能，通过锅炉产生蒸汽，然后将蒸汽驱动汽轮机转动，最终驱动发电机发电的过程。

其中，蒸汽轮机发电和发电机发电是两个独立的过程，蒸汽轮机发电是消耗蒸汽的动力过程，而发电机发电是将机械能转化为电能的过程。

2. 水力发电原理水力发电是指利用水流的动能转化为电能的发电方式。

通过水电站拦截水流，利用水的动能驱动水轮机转动，然后驱动发电机发电。

水力发电大多是以水坝为基础，通过拦截河流水量，利用高度差驱动水轮发电。

二、电厂的运行模式1. 连续运行电厂一般采用连续运行模式，即全天24小时不间断地发电，以满足不同时段的用电需求。

在连续运行的状态下，电厂需要保证设备的稳定运行，定期检修设备并进行合理的燃料供应。

2. 调峰运行为了满足用电高峰期的需求，一些电厂会采用调峰运行模式。

在这种情况下，电厂需要在需要的时候迅速调整发电量，提供额外的电能。

这种运行模式需要电厂能够快速调整发电量，以满足用电需求。

3. 停机维护电厂需要定期进行设备检修和维护，以确保设备的安全运行和性能稳定。

在这种情况下，电厂会停机维护，暂时停止发电，进行设备的检修和维护工作。

三、设备运行1. 发电机组发电机组是电厂最重要的设备之一，负责将机械能转化为电能。

发电机组的运行稳定性对整个电厂的发电效率和安全性都有很大影响，因此需要定期进行检修和维护。

2. 锅炉锅炉是将燃料燃烧产生的热能转化为蒸汽的设备，是热力发电的重要组成部分。

锅炉的运行稳定性对电厂的发电效率和燃料利用率有很大影响，因此需要定期进行检修和维护。

3. 水轮机水力发电厂的重要设备之一，负责将水流动能转化为机械能。

水轮机的运行稳定性对水力发电厂的发电效率和可靠性有很大影响，需要定期进行检修和维护。

四、安全保障1. 电厂安全规范电厂的安全规范是保障电厂运行安全的重要措施，包括设备操作规程、应急预案、安全检查等方面的规定，确保设备的安全运行。

电厂集控运行知识1、各级运行人员的值班纪律是什么？⑴按照调度规程，服从值长指挥。

⑵严格执行“二票三制”安全规程、现场规程和制度。

⑶坚守岗位，专心地进行监盘和调节，及时分析运行变化。

⑷各种记录抄表一律使用黑色笔，字迹清楚正确，端正详细。

⑸发生异常情况，及时做好记录，并如实反映情况。

⑹保持现场整洁，文明生产，文明操作。

2、运行班长岗位应具备哪些技术资料及记录簿？机组运行规程；运行管理制度；全部热力系统图；全厂化学水处理系统图；全厂电气主线系统图和厂用电气系统图；设备异动报告；设备试验报告；设备缺陷通知单；全厂消防水系统图；上级通知、命令记录本；主要小指标偏差分析图；运行岗位分析记录本；生产知识现场考问记录本；反事故预想演习记录本；定期校验、切换记录；值班、培训通知档案等。

3、什么是交接班制度？运行人员按厂批准的运行值班轮流表的规定进行值班，其交接班制度内容包括：⑴交接程序。

⑵交接班的主要项目。

⑶值长召开班前会。

⑷交班后召开生产总结会。

4、交接班的内容包括哪些？运行人员必须提前20min到现场，对所属设备按巡回检查路线、项目进行全面认真的检查，查阅运行日志、仪表指示，了解运行方式，报告记录及设备缺陷、检查情况、安全措施等，现场工具齐全。

在接班前应认真听取工作布置，在明白上班操作内容及本班的任务后，方可交接班。

5、交接班中的“三交”内容是什么？三交即口头交接、书面交接和现场交接。

6、交接班中“三不接”的内容是什么？⑴主要设备及重大操作未告一段落不接班。

⑵事故或异常处理未结果不接班。

⑶交接班记录不清楚不接班。

7、交接班中的“五不交”内容是什么？⑴主要操作未告一段落或异常事故处理未完结不交。

⑵设备保养及定期切换工作未按要求做好不交。

⑶记录不齐全、仪表等损失未查明原因不交。

⑷环境及设备卫生不清洁不交。

⑸接班人员情况不正常不交。

8、什么是巡回检查制度？巡回检查制度是保证设备安全运行的重要措施之一。

运行人员在值班时间必须按规定对自己管辖的设备进行巡回检查工作。

火电厂基础基础理论部分1、什么是压力？常用压力单位有那些？物体单位面积上所受到的垂直的力称压力。

压力单位常用的单位有：工程压力kg/cm2，我国在工程上曾广泛采用这一单位。

对于压力较低的场合可用毫米汞柱，即mmHg。

一工程压力=735.5mmHg，一标准大气压=760mmHg。

测量锅炉烟风系统的压力，以毫米汞柱为单位还嫌太大。

可用毫米水柱，既mmH2O。

现在统一采用法定计量单位，压力单位是Pa，1Pa=1N/m2。

1工程压力=98066.5Pa1毫米汞柱=13.6mmH2O=133.4Pa1毫米水柱=9.80665Pa2、什么是正压，负压，表压力，绝对压力？如果压力高于大气压力则是正压。

如果压力低于大气压力则是负压。

压力表指示的压力为表压力。

表压力与大气压力之和，则是绝对压力。

3、什么是密度？什么是比体积（比容）？单位体积的物体所具有的质量称为密度。

常用单位为kg/m3。

单位质量的物体所具有的体积成为比体积。

常用单位为m3/kg。

密度与比体积互为倒数。

两者知其一，即可求的另一个。

4、什么是汽化？什么是蒸发？什么是沸腾？蒸发与沸腾有何共同点和区别？液体（因水是锅炉的主要工质，以后未指明均指水）变成蒸汽的过程称为汽化。

在水的表面进行的汽化过程称为蒸发。

在水的内部产生汽泡的剧烈的汽化过程称为沸腾。

蒸发和沸腾都是水变成蒸汽的过程，这是两者相同的地方。

但是两者又有区别，蒸发和沸腾是汽化的两种不同形式，蒸发是在水表面进行的汽化，在常温下也能发生。

而沸腾是在水内部进行的汽化，只能在等于对应压力下的饱和温度下进行。

例如，水冷壁的水就是在沸腾状态下的汽化，洗完的衣服晾干了，就是蒸发状态下的汽化。

5、什么是汽化潜热？为什么汽化潜热随压力的升高而降低？在一定的压力下，每千克饱和温度的水变成饱和蒸汽所需要的热量称为汽化潜热，单位是KJ/kg。

汽化潜热随着压力升高而降低。

例如压力为0.1MPa,汽化潜热为2259KJ/kg；压力为1MPa和10MPa时汽化潜热分别为2018KJ/kg和1327KJ/kg；当压力升高至临界压力22.11MPa时，汽化潜热为0。

汽轮发电机组集控运行知识点1在下列况下应紧急故障停机：(1) 汽轮发电机组任一轴承振动达紧急停机值。

(2) 汽轮发电机组内部有明显的金属摩擦声和撞击声。

(3) 汽轮机发生水冲击，或主、再热蒸汽温度10min内急剧下降50℃。

(4) 汽轮发电机组任一轴承断油、冒烟或轴承回油温度突然上升至紧急停机值。

(5) 轴封内冒火花。

(6) 汽轮机油系统着火，不能很快扑灭，严重威胁机组安全运行。

(7) 发电机或励磁机冒烟着火或氢系统发生爆炸。

(8) 汽轮机转速升高到危急保安器动作转速（3330r/min）而危急保安器未动作。

(9) 汽轮机任一轴承金属温度升高至紧急停机值。

(10) 润滑油压力下降至紧急停机值，虽经启动交直流润滑油泵仍无效。

(11) 汽轮机主油箱油位突降至紧急停机值，虽加油仍无法恢复。

(12) 汽轮机轴向位移达紧急停机值。

(13) 汽轮机胀差达紧急停机值。

2现象：(1) 主蒸汽或再热蒸汽温度直线下降。

(2) 蒸汽管道有强烈的水冲击声或振动(3) 主汽门、调速汽门的门杆、法兰、轴封处冒白汽或溅出水滴。

(4) 负荷下降，机组声音异常，振动加大。

(5) 轴向位移增大，推力轴承金属温度升高，胀差减小。

(6) 汽机上、下缸金属温差增大或报警。

处理原则：(1) 机组发生水冲击，应按破坏真空紧急停机处理。

(2) 注意汽机本体及有关蒸汽管道疏水门应开启。

(3) 注意监视轴向位移、胀差、推力轴承金属温度、振动等参数。

(4) 仔细倾听汽轮发电机内部声音，准确记录惰走时间。

(5) 如因加热器、除氧器满水引起汽机进水，应立即关闭其抽汽电动门，解列故障加热器并加强放水。

(6) 若汽轮机进水，使高、中压缸各上、下金属温差超标时，应立即破坏真空，紧急停机。

(7) 汽机转速到零后，立即投入连续盘车。

(8) 投盘车时要特别注意盘车电流是否增大，记录转子偏心度。

转子变形严重或内部动静部分摩擦，盘车盘不动时，严禁强行盘车。

(9) 机组发生水冲击紧急停机后，24小时内严禁启动；再次启动前连续盘车不少于6小时，汽缸上、下缸温、转子偏心度符合要求。
