限责任公司阀门检验和试验工艺指导书xxxx-03目录一、阀门的检验和试验1.阀门检验的一般要求2.阀门传动机构的检验和试验3.阀门的压力试验二、安全阀调试1.安全阀的壳体试验和密封试验2.安全阀的动作性能试验3.安全阀的性能调整三、其它阀门调试1.减压阀和疏水阀调试2.调节阀调试阀门检验和试验工艺指导书DFHJ/PIQW-03一.阀门的检验和试验1．阀门检验的一般要求①⑴阀门必须具有制造厂铭牌, 标明阀门型号、公称压力、公称通径, 工作温度, 工作介质和出厂日期等。
公称直径大于、等于50mm的阀门, 在阀体上必须铸造有公称通径、公称压力、介质流向和制造厂名或商标。
在安全阀的铭牌上还应有下列标志:②阀门设计的允许最高工作温度；③整定压力；④依据的标准号；⑤制造厂的基准型号；⑥额定排量系数或对于基准介质的额定排量；⑦流道面积；⑧开启高度；⑨超过压力百分数；制造单位名称, 制造注册证编号；检验合格标记, 监检标记；出厂日期。
阀门质量证明书应包括如下内容:——制造厂名称和出厂日期；——产品名称、型号及规格:——公称压力、公称通径、适用介质和温度:——依据标准、检验结论和检验日期；——出厂编号；——剧毒、可燃介质管道阀门试验证明文件。
合金钢阀门应逐号进行光谱分析并作标识。
设计要求作低温密封试验或材料晶间腐蚀试验的阀门, 应有制造厂的低温密封性试验或材料晶间试验合格证明书。
安全阀的质量证明书中除铭牌中的内容外, 还应有检验报告, 监检证书和其他特殊要求的资料。
①⑵对新到货或库存阀门, 其关闭件位置应符合下列要求：②闸阀、截止阀、节流阀、调节阀、蝶阀、底阀等阀的关闭件应处于全关闭的位置；③旋塞阀、球阀的关闭件应完全处于全开启位置, 以防止灰尘沾染密封面；④隔膜阀应为关闭位置, 但不可关得过紧, 以防止损坏隔膜；⑤止回阀的阀瓣应关闭并予以固定。
阀门内应无积水。
锈蚀、脏污、油漆脱落和损伤等缺陷, 阀门两端应有防护盖保护。
阀门的检验与试验阀门检验1、检查范围如果在订货合同中没有规定其他附加项目买方的检验应限于以下内容：a）按订货合同规定，使用非破坏性检验工具和方法，在装配过程中对阀门进行检查；b）铸件的外观检查应符合JB/T 7929的规定；c）“必须”的和“任选”的压力试验；d）其它的补充检验；e）审查加工记录和无损检验记录（包括规定的射线检验记录）。
注：所有的检验均应根据相应标准编制的书面程序进行。
2、检验2.1 阀门制造厂应对所有阀体、阀盖和密封件的铸件进行外观检查，保证符合JB/T 7929的规定。
2.2 阀门制造厂应对每台阀门进行检验，以保证符合本标准及相关产品标准的规定。
压力试验1 试验地点压力试验应由阀门制造厂在阀门制造厂内进行。
2 试验设备用于进行压力试验的设备，试验时不应有施加影响阀座密封的外力。
3 试验要求3.1 每台阀门应按表1或表2的要求进行压力试验。
3.2 公称通径小于或等于100mm、公称压力小于或等于25.0MPa 及公称通径大于或等于125mm、公称压力小于可等于10.0Mpa的阀门应按表1进行试验。
3.3 公称通径小于或等于100mm、公称压力大于25.0Mpa和公称通径大于或等于125mm、公称压力大于10.0Mpa的阀门应按表2进行试验。
表1 压力试验试验项目阀门类型截止阀旋塞阀止回阀浮动式球阀蝶阀和固定式球阀壳体必须必须必须必须必须必须上密封1）必须不适用不适用不适用不适用低压密封必须任选必须2）选择3）必须必须高压密封4）任选必须5）任选2）必须任选任选1）所有具有上密封性能的阀门都应进行上密封试验，波纹管密封阀门除外。
2）对于油封式旋塞阀，高压密封试验是必须的，低压密封试验任选；3）如经需方同意，阀门制造厂可用低压密封试验代替高压密封试验；4）弹性密封阀门经高压密封试验后，可能降低其在低压工况的密封性能；5）对于动力驱动的截止阀，高压密封试验的试验压力应是选定动力驱动装置所使用的设计压差的110%。

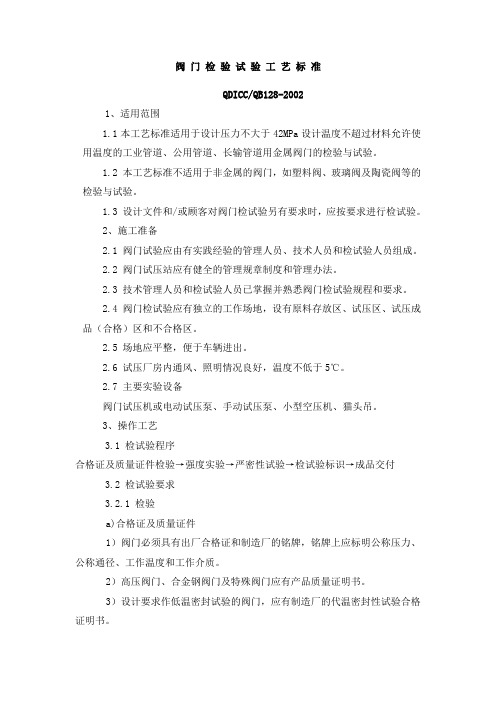

阀门检验试验工艺标准QDICC/QB128-20021、适用范围1.1本工艺标准适用于设计压力不大于42MPa设计温度不超过材料允许使用温度的工业管道、公用管道、长输管道用金属阀门的检验与试验。
1.2 本工艺标准不适用于非金属的阀门，如塑料阀、玻璃阀及陶瓷阀等的检验与试验。
1.3 设计文件和/或顾客对阀门检试验另有要求时，应按要求进行检试验。
2、施工准备2.1 阀门试验应由有实践经验的管理人员、技术人员和检试验人员组成。
2.2 阀门试压站应有健全的管理规章制度和管理办法。
2.3 技术管理人员和检试验人员已掌握并熟悉阀门检试验规程和要求。
2.4 阀门检试验应有独立的工作场地，设有原料存放区、试压区、试压成品（合格）区和不合格区。
2.5 场地应平整，便于车辆进出。
2.6 试压厂房内通风、照明情况良好，温度不低于5℃。
2.7 主要实验设备阀门试压机或电动试压泵、手动试压泵、小型空压机、猫头吊。
3、操作工艺3.1 检试验程序合格证及质量证件检验→强度实验→严密性试验→检试验标识→成品交付3.2 检试验要求3.2.1 检验a)合格证及质量证件1）阀门必须具有出厂合格证和制造厂的铭牌，铭牌上应标明公称压力、公称通径、工作温度和工作介质。
2）高压阀门、合金钢阀门及特殊阀门应有产品质量证明书。
3）设计要求作低温密封试验的阀门，应有制造厂的代温密封性试验合格证明书。
4）对剧毒、易燃、可燃介质管道使用的铸钢阀门，应有制造厂的无损探伤合格证明书。
5）用于A级管道的阀门，其焊缝或阀体、阀盖的铸钢件，应有符合现行《石油化工钢制通用阀门选用、检验及验收》SH3064-94规定的无损探伤合格证书，否则应由生产制造厂家逐个进行阀门无损探伤并出具质量记录。
b)外观检查1）阀门内应无积水、锈蚀、污物、油漆脱落或损伤等缺陷，阀门两端应有防护盖保护。
2）阀门外露的螺纹如阀杆、接管部分应有保护措施。
3）铸铁应表面平整光滑，无缩孔、毛刺、粘砂、夹砂、鳞屑、裂纹等缺陷。
阀门试验与检验指导书1 目的检验阀门在出厂壳体强度、密封面、上密封性能是否达到设计要求。
电动装置的手电动切换,行程控制机构，扭矩控制机构是否满足阀门装置的要求。
2 适用范围适用于闸阀，截止阀，止回阀，旋塞阀，蝶阀，球阀性能试验。
3 职责3.1 制造部负责产品的试压工作，质量部检验员负责产品试压检验工作。
4 工作程序4.1 试压前准备4.1.2 试验装置应该能提供63MPa的试验压力并且可以控制进口和出口压力的装置，试验装置的泄漏应不影响阀门的试验结果，清洁度应能满足试验阀门清洁度的要求，有记录泄漏量和启闭时间的设施。
4.1.3 试验装置应该有足够数量的压力表，压力表的精度不低于1.5级，压力表的最大刻度值应等于试验压力值的1.5-2倍,压力表数值精度为±1%。
4.1.4 低压气密封试验及介质为气体的阀门密封试验，试验介质采用纯度为99.0%以上的去油、清洁、干燥的空气或氮气。
4.1.5 用液体作试验介质时，应将阀体内的空气排净，试验液体介质应是含氯化物量不超过100mg/L清洁的水。
4.1.6 为避免低温的影响，阀门试验应在不低于5º的室温下进行试验。
4.1.7 试验人员应了解阀门的性能，试验目的，能够熟练操作试验机，并排除一般故障。
试验前对阀门试压作业指导书有详细的学习。
5.0 试验方法：5.1 试验设备：用于压力试验的设备，试验时不应有施加影响阀座密封的外力，例如：球阀试压时两端盲板的封睹不能采用两端对夹的方式。
5.2闸阀试验5.2.1 壳体试验：将阀门置于半开启状态，用试压机或盲板封睹阀门两端向阀门内腔注入清水，排放内腔空气，开启试压泵将阀门内腔压力升至公称压力的1.5倍,按规定时间保压,检查阀体、阀盖各连接处，填料部位应无渗漏。
5.2.2 上密封试验：将阀门内腔压力降低至公称压力的1.1倍，将阀杆提升至最高极限位置，使上密封处于关闭状态，将填料压盖压紧螺母松开，按规定时间保压，检查填料部位应无渗漏。
阀门检验试验工艺标准1、适用范围1.1本工艺标准适用于设计压力不大于42MPa设计温度不超过材料允许使用温度的工业管道、公用管道、长输管道用金属阀门的检验与试验。
3.2 检试验要求3.2.1 检验a)合格证及质量证件1）阀门必须具有出厂合格证和制造厂的铭牌，铭牌上应标明公称压力、公称通径、工作温度和工作介质。
2）高压阀门、合金钢阀门及特殊阀门应有产品质量证明书。
3）设计要求作低温密封试验的阀门，应有制造厂的代温密封性试验合格证明书。
4）对剧毒、易燃、可燃介质管道使用的铸钢阀门，应有制造厂的无损探伤合格证明书。
5）用于A级管道的阀门，其焊缝或阀体、阀盖的铸钢件，应有符合现行《石油化工钢制通用阀门选用、检验及验收》SH3064-94规定的无损探伤合格证书，否则应由生产制造厂家逐个进行阀门无损探伤并出具质量记录。
b)外观检查1）阀门内应无积水、锈蚀、污物、油漆脱落或损伤等缺陷，阀门两端应有防护盖保护。
2）阀门外露的螺纹如阀杆、接管部分应有保护措施。
3）铸铁应表面平整光滑，无缩孔、毛刺、粘砂、夹砂、鳞屑、裂纹等缺陷。
4）锻制加工表面应无夹层、重皮、裂纹、斑疤、缺肩等缺陷。
5）阀门的手柄或手轮操作应灵活轻便，开闭时不得有卡阻现象，阀杆的全开与全闭位置应与要求相符合。
6）主要零件如阀杆、阀杆螺母、连接螺母的螺纹应光洁，不得有毛刺与裂口等缺陷。
7）闸阀、截止阀、截流阀、调节阀、蝶阀、底阀等阀门的关闭件应处于全关闭的位置。
8）旋塞阀、球阀的关闭件应处于全开启位置，以防止灰尘沾染密封面。
c)尺寸检查1）阀门的结构长度、通径、法兰螺纹等符合设计要求和规范规定，同型号、同规格检查10%且不少于1个。
2）直通式铸铁阀门的连接法兰密封面应相互平行，在每100mm的法兰密封面直径上，平行度偏差不得超过0.15mm；直角式阀门的连接法兰密封面应相互垂直，在每100mm法兰密封面直径上，垂直度偏差不得超过0.3mm。
3）直通式铸铁阀门的连接法兰的密封面应互相平行，在每100 mm的法兰密封面直径上，平行度偏差不得超过0.2mm；直角式阀门的连接法兰密封面上，垂直偏差不得超过0.4mm。
目录一、适用范围 (1)二、检查、检验和补充检验 (1)三、压力试验 (4)四、压力试验程序 (8)五、合格证书 (10)API Std 598-1996阀门的检验和试验规定一、适用范围1.本标准适用于对闸阀、截止阀、旋塞阀、球阀、止回阀、蝶阀的检查、检验，补充检验和压力试验的要求。
但经采购方与阀门制造厂商定，API598也可用于其它类阀门。
2.检查要求适用于由制造厂进行的检验和试验及采购方要求在制造厂内进行任何补充试验。
试验要求的适用于在制造厂内进行的需要的和任选的压力试验。
3.本标准所规定的试验和检验如下：a.壳体试验b.上密封试验c.低压密封试验d.高压密封试验e.铸件的外观检验f.高压气体壳体试验二、检查、检验和补充检验1、在阀门制造厂内的检查。
采购方将在订单中规定要在制造厂内检查阀门，并见证阀门的检验和试验，可自由进入制造厂内与其有关的任何部门。
2、在阀门制造厂外的检查当采购方规定，检查包括在制造厂外制造的壳体部件时，应在制造地接受采购方检查。
3、检查范围检查范围可在订单中规定，除另外说明外，检查应限于下列各项。
1)在装配过程中对阀门进行检查，以保证符合订单中的规定，检查可包括使用规定的无损检验方法。
2)现场见证需要和规定任选的压力试验和检验。
3)现场见证任何补充检验。
∙各种补充检验仅在订单中规定时，并仅在规定范围内进行。
∙铸钢件或锻钢件的MT、RT、PT、UT应符合ASME B16.34 第8章或采购方自己的验收准则。
∙这些检验应在采购方现场见证的情况下，由阀门制造厂进行。
4)审查加工记录和无损检验记录（包括规定的RT记录）.4、阀门检验1)制造厂应对所有的阀体、阀盖和密封件的铸件进行外观检验，以保证符合MSS SP-55的规定。
2)制造厂应对每个阀门进行检验，以保证符合本标准和采购规范。
3)所有的检验均应按根据相应标准编制的书面程序进行。
5、检验内容(此条参照SH3518规定)1)阀体上应有制造厂铭牌：型号、公称压力、公称通径及制造厂名称等标识。
阀门检验流程阀门检验是工业生产过程中不可缺少的一环，它的质量和性能直接关系到生产安全和效益。
为了保障阀门的高质量和稳定性能，有效防止漏气、漏油等情况的发生，人们需要进行阀门的检验工作。
本文将介绍阀门检验的流程管理，以确保检验工作的高效性和可靠性。
一、阀门检验前的准备工作1.明确检验目的：根据不同的检验目的，制定相应的检验方案和标准。
例如，根据不同的工作条件和使用环境，确定适用的检验标准。
2.检查检验设备和工具：确保检验设备和工具完好无损，符合检验要求。
如：检验规程、测试设备、检验员等。
3.准备检验记录表格：根据检验的内容和要求，制定相应的检验记录表格，用于记录检验的结果和数据。
如：外观检验表、尺寸检验表、性能检验表等。
二、阀门检验的流程管理1.外观检验：检查阀门的外观是否完整无损，有无裂纹、锈蚀等缺陷。
根据不同的阀门类型和检验要求，进行相应的外观检验工作。
2.尺寸检验：测量阀门各部件的尺寸是否符合标准要求。
根据检验标准和技术要求，使用相应的测量工具进行测量。
3.密封性能检验：检验阀门的密封性能是否良好。
根据检验要求，进行密封性能的测量和试验。
如：泄露测试、密封性能试验等。
4.承压试验：对于承压阀门，需要进行承压试验。
测试阀门在规定的承压条件下是否能够正常工作，以及是否有泄漏等情况发生。
5.操作性能检验：检验阀门的操作性能是否良好。
通过手动操作、电动或气动驱动等方式，检验阀门的启闭、调节等性能。
6.耐久性检验：长时间使用后，阀门的耐久性能也需要进行检验。
例如，经过多次使用后，阀门的启闭和调节功能是否正常。
三、阀门检验后的处理1.检验记录的整理和分析：对检验的结果和数据进行整理和分析，判断阀门的合格程度和存在的问题，进一步分析产生问题的原因，并提出相应的改善措施。
2.不合格品处理：对于检验中发现的不合格品，进行分类和标识，并采取相应的处理措施，如退货、修补、报废等。
3.检验结果的反馈和整改：将检验结果及处理情况及时反馈给生产部门和相关人员，提出问题的整改要求，并跟踪整改情况，确保问题得到解决。
阀门检测哪些项目阀门检测报告如何出具（二）引言概述：阀门是工业生产中常用的流量控制设备，其正常运行对于保障生产安全至关重要。
因此，对阀门进行定期的检测和维护工作是必不可少的。
本文将详细介绍阀门检测的相关项目及如何出具阀门检测报告，以帮助读者更好地了解和实施阀门检测工作。
正文：一、外观检查1.检查阀门表面是否有明显的损伤或腐蚀现象2.确认阀门是否有泄漏迹象3.检查阀门操作手柄或齿轮是否灵活并无卡滞现象4.检查阀门连接部位是否紧固可靠5.确认阀门阀盖是否完好，并有相应的密封件二、内部结构检查1.拆卸阀门并清除内部杂物和沉积物2.检查阀门内部密封面及密封垫片的状况3.确认阀门腔体内是否有异物存在4.检查阀门座圈是否完好无损5.对阀门执行机构进行检查，确认其操作是否正常三、流量特性检查1.使用流量计对阀门进行流量特性测试2.确认阀门的启闭时间和动作精度3.检查阀门在不同压力下的流量系数4.考察阀门在不同开度下的流量控制性能5.对阀门的负荷特性进行测试，确认其承载能力四、密封性能检查1.使用密封试验台对阀门进行密封性能测试2.检查阀门在不同压力下的密封性能3.确认阀门在不同介质下的密封性能4.对阀门进行温度变化试验，考察其密封性能5.检查阀门密封面是否完好，无泄漏现象五、材料及验收标准检查1.比对阀门的材料与设计材料是否一致2.检查阀门的制造标志、验收标准等资料是否齐全3.确认阀门所采用的制造工艺是否符合要求4.检查阀门的相关证书和检验报告是否齐全合格5.对阀门进行外观检查，确认其整体工艺和质量水平总结：阀门检测是确保阀门正常运行的关键步骤，本文详细介绍了阀门检测的五个大点，包括外观检查、内部结构检查、流量特性检查、密封性能检查以及材料及验收标准检查。
通过严格的检测项目，并依据相关标准和要求出具阀门检测报告，能够及时发现阀门的问题并采取相应措施，从而确保阀门的正常运行和生产安全。
