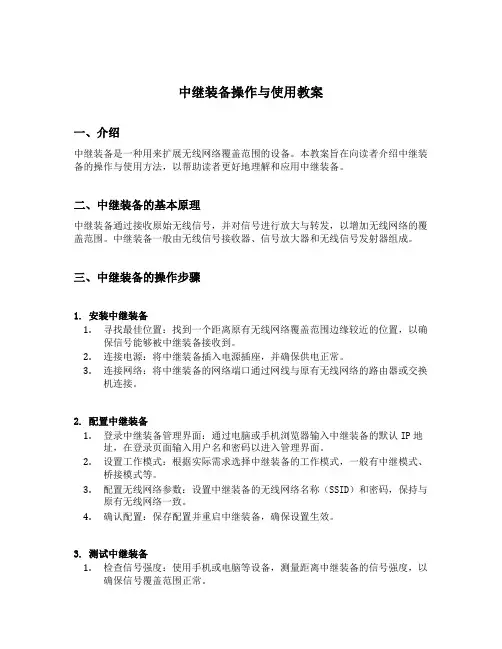

中继装备操作与使用教案一、介绍中继装备是一种用来扩展无线网络覆盖范围的设备。
本教案旨在向读者介绍中继装备的操作与使用方法,以帮助读者更好地理解和应用中继装备。
二、中继装备的基本原理中继装备通过接收原始无线信号,并对信号进行放大与转发,以增加无线网络的覆盖范围。
中继装备一般由无线信号接收器、信号放大器和无线信号发射器组成。
三、中继装备的操作步骤1. 安装中继装备1.寻找最佳位置:找到一个距离原有无线网络覆盖范围边缘较近的位置,以确保信号能够被中继装备接收到。
2.连接电源:将中继装备插入电源插座,并确保供电正常。
3.连接网络:将中继装备的网络端口通过网线与原有无线网络的路由器或交换机连接。
2. 配置中继装备1.登录中继装备管理界面:通过电脑或手机浏览器输入中继装备的默认IP地址,在登录页面输入用户名和密码以进入管理界面。
2.设置工作模式:根据实际需求选择中继装备的工作模式,一般有中继模式、桥接模式等。
3.配置无线网络参数:设置中继装备的无线网络名称(SSID)和密码,保持与原有无线网络一致。
4.确认配置:保存配置并重启中继装备,确保设置生效。
3. 测试中继装备1.检查信号强度:使用手机或电脑等设备,测量距离中继装备的信号强度,以确保信号覆盖范围正常。
2.进行网络连接测试:连接到中继装备所扩展的无线网络,测试网络连接正常与否。
3.验证中继装备的功能:检查中继装备的工作状态,确保其正常工作与健康。
四、中继装备的使用注意事项1.适量使用中继装备:中继装备的数量应根据实际需求进行配置,避免过分依赖中继装备影响网络性能。
2.避免干扰源:中继装备应远离可能引起无线网络干扰的设备或环境,如微波炉、电视机等。
3.定期维护与更新:定期检查中继装备的工作状态,确保设备正常工作;同时,及时更新中继装备的固件版本,以获得更好的性能和安全保障。
五、中继装备的优缺点1. 优点•扩展无线网络覆盖范围:中继装备能够有效地扩展无线网络的覆盖范围,使得网络信号能够覆盖到原有无线网络无法到达的地区。

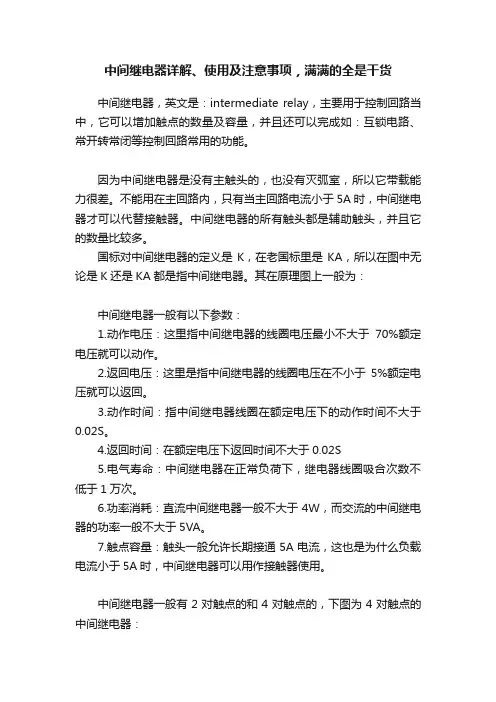

中间继电器详解、使用及注意事项,满满的全是干货中间继电器,英文是:intermediate relay,主要用于控制回路当中,它可以增加触点的数量及容量,并且还可以完成如:互锁电路、常开转常闭等控制回路常用的功能。
因为中间继电器是没有主触头的,也没有灭弧室,所以它带载能力很差。
不能用在主回路内,只有当主回路电流小于5A时,中间继电器才可以代替接触器。
中间继电器的所有触头都是辅助触头,并且它的数量比较多。
国标对中间继电器的定义是K,在老国标里是KA,所以在图中无论是K还是KA都是指中间继电器。
其在原理图上一般为:中间继电器一般有以下参数:1.动作电压:这里指中间继电器的线圈电压最小不大于70%额定电压就可以动作。
2.返回电压:这里是指中间继电器的线圈电压在不小于5%额定电压就可以返回。
3.动作时间:指中间继电器线圈在额定电压下的动作时间不大于0.02S。
4.返回时间:在额定电压下返回时间不大于0.02S5.电气寿命:中间继电器在正常负荷下,继电器线圈吸合次数不低于1万次。
6.功率消耗:直流中间继电器一般不大于4W,而交流的中间继电器的功率一般不大于5VA。
7.触点容量:触头一般允许长期接通5A电流,这也是为什么负载电流小于5A时,中间继电器可以用作接触器使用。
中间继电器一般有2对触点的和4对触点的,下图为4对触点的中间继电器:以下为中间继电器的接线图:首先先说2对触点的中间继电器:其13-14为线圈,使用中间继电器时需注意其电压等级与电源需一致。
再来看辅助触点这一侧,9与12为公共端。
那么9与5是一对常开触点,而9与1是一对常闭触点。
12与8是一对常开触点,而12与4是一对常闭触点。
而4对触点的中间继电器与2对触点的基本一致,除了多出来2对点:13-14为线圈,9、10、11、12为公共端。
9与5是一对常开的触点,而9与1是一对常闭触点。
10与6是一对常开触点,而10与2是一对常闭触点。
11与7是一对常开触点,而11与3是一对常闭触点。
选型手册2011.07SCDOC1630RXM p CB小型中间继电器施耐德电气中国版权所有RXM p CB 小型中间继电器技术参数小型中间继电器选型指南一般特性符合标准IEC/EN 61810-1, UL 508产品认证UL, GOST 存储度温境环°C - 40… + 70工作°C- 40… + 55没有夹子动振抗 1 mm 3g (10...55 Hz)符合IEC/EN 60068-2-6有夹子1 mm 5g (10...55 Hz)合符级等护保IEC/EN 60529IP 40抗冲击符合IEC/EN 60068-2-27打开10 gn (11 ms)闭合10 gn (11 ms)保护类别RT I 安装位置任意绝缘特性额定绝缘电压 (Ui)V 250 (IEC), 300 (UL)额定耐冲击电压 (Uimp) kV 3.6 (2 C/O); 2.5 (4 C/O)耐压强度(rms 电压)在线圈和触点之间 a V 1800在电极之间 a V 1550在触点之间a V1000触点特性继电器类型RXM 2CB RXM 4CB 触点数目与类型 2 C/O 4 C/O 触点材料AgNi 常规热电流(Ith)环境温度y 55 °C A105AC-1和DC-1时的额定工作电流符合IEC N/O 105N/C5 2.5符合UL 105小最流电关开mA 10大最压电关开V a /c 250最小V 17额定负载A 10 / 250 a V 5 / 250 a V A 10 / 30 c V 5 / 30 c V 大最量容开断a VA 25001250cW 300150最小mW170最大工作频率(次/小时)空载18 000加载1200利用系数20 %机械寿命(单位:百万次)10电气寿命(单位:百万次)电阻负载0.1电感负载参见以下曲线线圈特性平均功耗a VA 1.55 (不带LED), 1.90(带有LED)c W0.90 (不带LED), 1.00(带有LED)压降阈值a u 0.15 Uc c u 0.1 Uc 工作时间(响应时间)线圈通电和常开触点接通之间a ms 20c ms 20线圈断电和常闭触点接通之间a ms 20cms 20控制电路电压 Uc V 122448110120220230继电器控制电压代码JD BD ED FD –MD –DC 在20°C ±10%时的平均电阻Ω160630260011000–42000–极限工作电压最小V 9.619.238.488–176–最大V 13.226.452.8121–242–继电器控制电压代码–B7E7F7–P7AC 在20°C ±15%时的平均电阻Ω–160600–4500–15 000极限工作电压最小V –19.238.4–96–184最大V–26.452.8–132–253触点数量额定电流测试按钮与锁定LED 灯RXM* LB2CO/4CO 5A/3A -有RXM*CB2CO/4CO 10A/5A 有有RXM*AB2CO/3CO/4CO 12A/10A/6A有有所有插座和附件可通用小型中间继电器选型表电气寿命电气寿命电流 (A)电气寿命电流 (A)最大开断容量电流(A )电压 (V)电流(A )电压 (V)。

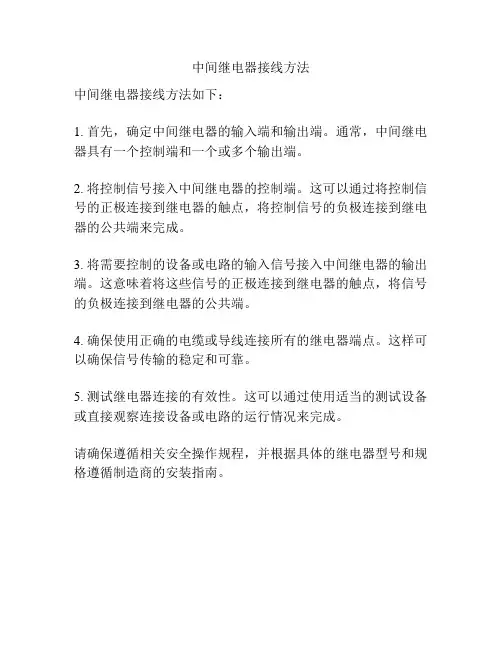

中间继电器接线方法
中间继电器接线方法如下:
1. 首先,确定中间继电器的输入端和输出端。
通常,中间继电器具有一个控制端和一个或多个输出端。
2. 将控制信号接入中间继电器的控制端。
这可以通过将控制信号的正极连接到继电器的触点,将控制信号的负极连接到继电器的公共端来完成。
3. 将需要控制的设备或电路的输入信号接入中间继电器的输出端。
这意味着将这些信号的正极连接到继电器的触点,将信号的负极连接到继电器的公共端。
4. 确保使用正确的电缆或导线连接所有的继电器端点。
这样可以确保信号传输的稳定和可靠。
5. 测试继电器连接的有效性。
这可以通过使用适当的测试设备或直接观察连接设备或电路的运行情况来完成。
请确保遵循相关安全操作规程,并根据具体的继电器型号和规格遵循制造商的安装指南。

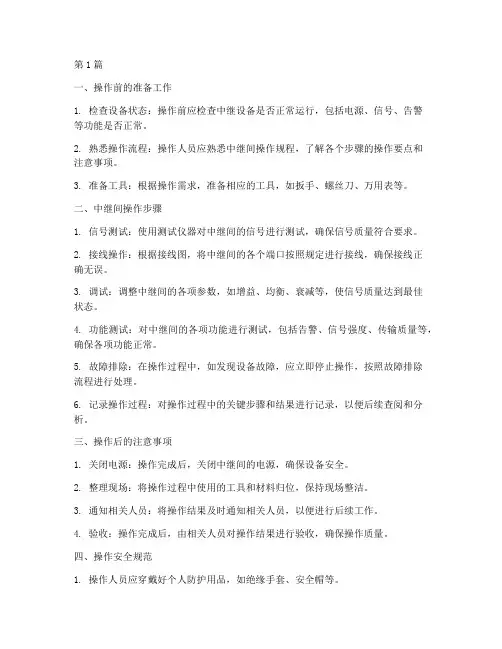

第1篇一、操作前的准备工作1. 检查设备状态:操作前应检查中继设备是否正常运行,包括电源、信号、告警等功能是否正常。
2. 熟悉操作流程:操作人员应熟悉中继间操作规程,了解各个步骤的操作要点和注意事项。
3. 准备工具:根据操作需求,准备相应的工具,如扳手、螺丝刀、万用表等。
二、中继间操作步骤1. 信号测试:使用测试仪器对中继间的信号进行测试,确保信号质量符合要求。
2. 接线操作:根据接线图,将中继间的各个端口按照规定进行接线,确保接线正确无误。
3. 调试:调整中继间的各项参数,如增益、均衡、衰减等,使信号质量达到最佳状态。
4. 功能测试:对中继间的各项功能进行测试,包括告警、信号强度、传输质量等,确保各项功能正常。
5. 故障排除:在操作过程中,如发现设备故障,应立即停止操作,按照故障排除流程进行处理。
6. 记录操作过程:对操作过程中的关键步骤和结果进行记录,以便后续查阅和分析。
三、操作后的注意事项1. 关闭电源:操作完成后,关闭中继间的电源,确保设备安全。
2. 整理现场:将操作过程中使用的工具和材料归位,保持现场整洁。
3. 通知相关人员:将操作结果及时通知相关人员,以便进行后续工作。
4. 验收:操作完成后,由相关人员对操作结果进行验收,确保操作质量。
四、操作安全规范1. 操作人员应穿戴好个人防护用品,如绝缘手套、安全帽等。
2. 操作过程中,注意避免触电、烫伤等安全事故。
3. 操作人员应严格遵守操作规程,不得擅自更改设备参数。
4. 如遇紧急情况,立即停止操作,采取必要的安全措施。
总之,中继间操作规程是保证通信系统稳定运行的重要依据。
操作人员应严格遵守规程,提高操作技能,确保通信质量。
同时,加强设备维护和故障处理能力,提高系统的可靠性和稳定性。
第2篇一、引言中继间操作规程是指在中继间进行通信设备操作、维护和管理的一系列规范和制度。
中继间是通信网络的核心组成部分,负责信号的中转和交换,保证通信信号的稳定传输。
机床型号:TOS_WRD130_5机床名称:数控落地镗铣床床 机床用户:上海重型机器有限公司 第1页 共11页
机床型号:TOS_WRD130_5机床名称:数控落地镗铣床床 机床用户:上海重型机器有限公司 第2页 共11页
机床型号:TOS_WRD130_5机床名称:数控落地镗铣床床 机床用户:上海重型机器有限公司 第3页 共11
页
机床型号:TOS_WRD130_5机床名称:数控落地镗铣床床 机床用户:上海重型机器有限公司 第5页 共11
页
机床型号:TOS_WRD130_5机床名称:数控落地镗铣床床 机床用户:上海重型机器有限公司 第6页 共11
页
机床型号:TOS_WRD130_5机床名称:数控落地镗铣床床 机床用户:上海重型机器有限公司 第8页 共11
页。
第1篇一、概述信号设备是铁路、公路、机场等重要交通设施中不可或缺的组成部分,其安装质量直接关系到交通安全和运输效率。
为确保信号设备的正常运行,特制定本操作规程。
二、安装前的准备工作1. 熟悉信号设备的性能、规格和安装要求,掌握设备的技术参数。
2. 准备安装所需的工具、材料和设备,包括但不限于扳手、螺丝刀、电钻、电缆、接插件等。
3. 检查设备包装是否完好,确认设备型号、规格与订单相符。
4. 根据设计图纸,核对现场环境,确保安装位置符合要求。
三、安装步骤1. 安装基础(1)根据设计图纸,在指定位置挖坑,坑底平整,尺寸略大于设备基础。
(2)将基础垫块放入坑内,调整水平,确保基础稳定。
(3)将设备基础放入坑内,用混凝土浇筑固定,确保基础牢固。
2. 安装设备(1)根据设备类型,选择合适的安装方式,如支架式、悬挂式等。
(2)将设备安装在基础上,调整设备水平、垂直度,确保设备安装牢固。
(3)连接设备电缆,确保连接可靠,无松动。
3. 接线(1)按照设计图纸,将设备接线端子与电缆端子对应连接。
(2)检查接线是否正确,确保无误。
(3)用绝缘胶带包扎电缆,防止短路。
4. 调试(1)接通电源,检查设备是否正常工作。
(2)根据设备性能,进行参数设置和调整。
(3)测试设备各项指标,确保符合要求。
四、安装后的检查1. 检查设备安装是否牢固,基础是否稳定。
2. 检查电缆连接是否可靠,无松动。
3. 检查设备工作状态,确保正常运行。
4. 检查设备外观,无损坏、变形等情况。
五、注意事项1. 安装过程中,严格遵守安全操作规程,确保人身安全。
2. 操作人员应具备相关技能和经验,确保安装质量。
3. 安装过程中,注意保护设备,避免损坏。
4. 安装完成后,做好设备标识,便于日后维护和管理。
5. 如遇特殊情况,应立即停止安装,报告上级部门,待问题解决后方可继续安装。
本规程适用于信号设备的安装操作,如遇特殊情况,可根据实际情况进行调整。
第2篇一、前言为确保信号设备的正常运行,保障铁路、公路、城市轨道交通等交通运输系统的安全与效率,特制定本操作规程。
百度文库 - 让每个人平等地提升自我1 DGS-40W数控套筒攻丝机(含装箱单)使用说明书上海鼎锐钢筋工程技术有公司为了使DGS -40W套筒数控专用自动攻丝机机床工作效率充分体现,使用前请仔细阅读说明书。
正确的使用和维护可以使您的机器工作寿命更长。
注意事项:1,产品拆开包装后,如发现产品附件与装箱单不一致,请即时向我们发货单位联系,如设备在运送过程中有破坏请与托运方协商解决。
2,操作者在开机前一定要仔细阅读说明书内容。
3,设备在使用时必须接地线。
4,冷却液开启前严禁攻丝,冷却液必须使用水溶性乳化油。
5,主轴开机前要注入润滑油。
6,在初次开机前空气压力要保持7,机床每日要清理,不使用的情况下,请整机保养。
8,温度低于零下5˚C,请对冷却箱进行适量加温,以防水泵不能正常工作。
目录一、……………………………………………………………………………………….装箱单二、………………………………………………………………………….…….合格证三、……………………………………………………………………………..…….概述四、………………………………………………………………………………性能特点五、………………………………………………………………………..主要性能参数六、……………………………………………………………………….机床工作原理七、…………………………………………………………………………电气元器件表八、…………………………………………………………………………….电气原理图九、………………………………………………………………….…………机床的调整十、…………………………………………………………….机床的操作步骤十一、…………………………………………………….常见问题的解决方法十二、…………………………………………………………………..注意事项装箱单合格证本产品(型号规格:,出厂编号:)经检验合格,准予出厂。
检验员:_________________车间主任:_________________质量保障部部长:__________________年月日上海鼎锐钢筋工程技术有限公司三、概述随着社会的发展,当前建筑行业的高速发展,直螺纹套筒钢筋连接替代了原有:电阻对焊、电渣压力焊、挤压连接方式。
ExATS9M自动转换开关电器安装手册ExATS9MAutomatic Transfer Switching Equipment Installation Manual感谢选择使用诺雅克的ExATS 系列自动转换开关电器(ATSE)产品,为了您的人身安全,也为保证自动转换开关电器的正确使用和系统的安全可靠运行,请您在安装、操作和维护前详细阅读此安装使用说明书。
此设备只允许专业人员安装与操作。
制造商不承担任何由于不遵照本手册的指导安装以外所造成的不良后果。
警告手动操作前(手动型除外),需将面板控制器电源开关拨到"0"手动位置。
三极A ,B ,C 型产品需接入工作中性线(N 线)。
禁止带电情况下,接触产品金属部件、接线和拆卸零部件等。
禁止私自改动本体与控制器的连接线。
产品标配控制器的供电方式为内部供电方式,不得外接电源。
产品具备联锁机构,禁止使用非配套手柄的工具进行手动操作或非正规的手动操作。
用户按产品说明书根据现场的使用情况调整产品参数。
在做主回路的介电性能测试时应断开控制器。
产品应可靠接地或做好相关等电位保护措施。
切换时间,用户可根据实际应用情况来设置转换时间延时参数。
用户需自配匹配规格的熔断器。
使用环境超出产品相关标准规定时,会影响产品功能和性能,应增加相关措施或请与厂家联系。
123456789101112目录一 开箱清单二 准备工作三 操作说明3.1 手动测试 3.2 安装说明四 外形与安装尺寸及安装步骤4.1 执行元件本体外形与安装尺寸 4.2 控制器外形与开孔尺寸五 接线5.1 本体接线 5.2 控制器接线5.3 本体与控制器之间的接线六 使用环境6.1 正常工作条件 6.2 使用类别 6.3 符合标准七 技术参数八 常用故障排除方法01010204060910110112345678转换开关控制器连接线手柄安装螺钉相间隔板(四极产品12片,三极产品8片)安装手册功能使用手册名称规格数量ExATS9M1/2ExATS9M3ExATS9M4/5安装螺钉M8×50M12×50M12×504安装弹垫Ø8Ø12Ø124安装平垫Ø8Ø12Ø128安装螺母M8M8M12412345678910手柄手柄放置处控制器电源开关手柄工作孔常用电源开关位置指示窗备用电源开关位置指示窗接地螺钉常用电源熔断器备用电源熔断器安装孔1238510410656791010一 开箱清单二 准备工作023.1 手动测试图1图2图311234用户在安装产品前需手动操作进行自检,操作步骤如下:→ :如下图1指示,手动操作前,须将手柄旋转孔的上盖取下来;: 如下图2指示,手动旋转开关到“常用”位置,常用电源开关位置指示窗显示为“ON ”,备用电源开关位置指示窗显示为“OFF ”;:如下图3指示,手动旋转开关到“备用”位置,备用电源开关位置指示窗显示为“ON ”,常用电源位置指示窗显示为“OFF ”;:安装前旋转开关到“双分”位置,此时,常用和备用电源开关位置指示窗都是“OFF ”。
第1篇一、概述继电器装箱机是自动化生产线上用于包装继电器产品的专用设备。
它能够提高继电器包装的效率和质量,减少人工操作,降低生产成本。
本规程旨在规范继电器装箱机的操作流程,确保操作人员的安全和设备的正常运行。
二、适用范围本规程适用于所有使用继电器装箱机的操作人员,包括但不限于生产线操作工、设备维护人员及管理人员。
三、操作前准备1. 设备检查:在开机前,操作人员应对装箱机进行全面检查,确保所有部件完好,无松动现象,特别是安全防护装置必须完好无损。
2. 物料准备:检查待装箱的继电器产品是否完好,包装材料(如纸箱、气泡膜等)是否充足且符合规格。
3. 系统设置:根据产品规格和包装要求,在装箱机控制系统中设置相应的参数,如产品尺寸、包装方式、装箱速度等。
4. 安全确认:确认所有人员已撤离工作区域,无人员逗留,确保操作安全。
四、操作步骤1. 开机准备:- 插入电源,打开电源开关,启动装箱机。
- 确认控制系统正常工作,显示屏显示正确信息。
2. 上料:- 将待装箱的继电器产品整齐放置在上料输送带上。
- 检查输送带速度是否适中,避免产品堆叠或掉落。
3. 装箱:- 观察装箱机运行情况,确保产品能够正确进入装箱位置。
- 根据产品数量和规格,调整装箱机的装箱速度。
4. 封箱:- 观察封箱过程,确保封箱牢固,无漏气或破损现象。
- 检查封箱后的纸箱是否稳定,无倾斜或变形。
5. 下料:- 检查下料输送带上的装箱产品,确保装箱质量符合要求。
- 将装箱产品整齐堆放在指定位置。
6. 停机:- 在完成装箱任务后,关闭装箱机电源,拔掉电源插头。
- 清理工作区域,确保无残留物。
五、注意事项1. 安全操作:操作人员必须穿戴适当的防护用品,如安全帽、防护眼镜、手套等。
2. 禁止违规操作:禁止在设备运行过程中进行调试或维修,避免发生意外事故。
3. 紧急停止:在发现设备异常或存在安全隐患时,立即按下紧急停止按钮,切断电源。
4. 定期维护:按照设备维护保养计划,定期对装箱机进行清洁、润滑和检查,确保设备正常运行。
继电器的安装一、继电器的安装位置(1)继电器的型号规格、电压等级、安装方位应符合图纸要求,一般将调试工作较少的简单继电器如电流继电器、电压继电器、中间继电器、时间继电器等布置在屏的上方,将调试工作量大的继电器如阻抗方向、差动、重合闸等继电器布置在屏的中部,将信号继电器、连接片和试验部件等布置在屏的下部。
(2)继电器外壳之间应保持适当的距离,以便装卸外壳及进行调试。
距离的大小与继电器的高度有关,对于普通继电器,水平距离应为30~40mm,垂直距离应为50mm左右。
(3)安装时间继电器应注意安装方位正确,便于读数和整定时间;安装端正,其型号规格及安装位置符合图纸要求。
二、继电器的安装方向正确的安装方向对于实现继电器最佳性能非常重要。
1.耐冲击理想的安装方向是使触点和可动部件(衔铁部分)以运动方向与振动或冲击方向垂直,特别是常开触点在线圈未激励时,其抗振动、抗冲击性能很大程度上受继电器安装方向的影响。
2.触点可靠性继电器的安装方向应使其触点表面垂直,以防止污染和粉尘落入触点表面,而且不宜在一个继电器上同时转换大负载和低电平负载,否则会互相影响。
3.相邻安装当需要将多只继电器紧挨着安装在一起时,由于产生的热量叠加,可能会导致非正常高温,所以安装时彼此间应留有足够的间隙(一般大于5mm),以防止热量累积。
无论如何,应确保继电器的环境温度不超过样本规定。
三、继电器的安装要点(1)继电器电气接点,凸出式板后接线的一般采用长螺杆套绝缘套管引出的方式,嵌入式或板前接线的一般在继电器本身接线端子上接线,拧紧螺杆时应注意力度,既要保证不晃动、接触良好,又不至于损坏组件。
同一组件的螺杆应注意高度一致,不应有参差不齐的现象。
(2)安装热继电器时,应在底座和安装板之间衬垫纸板,防止拧紧固定螺钉时用力不均匀而损坏热继电器;安装的方向应将整定旋钮摆放在右边,以便进行整定;主接线端子应对准上方接触器的主接线端子。
安装必须端正,安装完毕后应对照图纸检查无误,然后按照图纸整定电流值。
RXM中间继电器及其附件安装及操作指导书
目录
一、实验目的 (3)
二、实验设备 (3)
三、实验步骤 (4)
1.中间继电器及其附件 (4)
2.中间继电器及其附件安装 (6)
一、实验目的
1)掌握中间继电器及其附件的安装
2)熟悉中间继电器及其附件
二、实验设备
中间继电器RXM4AB2BD一个
中间继电器RXM2AB1JD一个
压线框式插座RXZE2S108M一个
螺钉端子式插座RXZE2S114一个
二极管保护模块RXM040W一个
可变电阻保护模块RXM021RB一个
塑料保护夹子RXZR335一个
三、实验步骤
1、中间继电器及其附件
1> RXM*A系列中间继电器系统组成:
2> RXM*A系列中间继电器
RXM系列中间继电器的引脚俯视图如下:
左图是RXM2AB1JD(2CO)的引脚,右图是RXM4AB2BD(4CO)的引脚。
3> 插座
中间继电器插座分为混合式插座和分离式插座两种,混合式插座的控制线圈
与触点接线混合,两侧都有。
而分离式插座的控制线圈接线在一侧,触点接线在
另一侧。
如下图所示,左图是混合式插座,右图是分离式插座。
插座的接线方式也有两种:螺钉端子接线(如下左图)和压线框接线(如下右图)
4> 保护模块
保护模块直接插入继电器插座中
2、中间继电器及其附件的安装1)继电器安装步骤:
第一步:对位
第二步:插接
2)带保护夹子和保护模块的继电器安装步骤:第一步:在底座上固定保护夹子
第二步:安装继电器
第三步:卡紧保护夹子
第四步:插接保护模块
下图中显示保护模块的插孔
将保护模块插入插孔
完成。
