低压远程电能表计量箱技术规范1范围本标准规定安徽省电力公司范围内额定电压为交流380V及以下低压计量箱（以下简称计量箱）使用条件、功能要求、使用性要求、型式要求、试验要求等。
本标准适用于安徽省电力公司管理范围内计量箱招标、订货的技术条件及试验、验收。
凡本标准中未述及但在有关国家、电力行业等标准中做了规定的条文，适应本标准。
本标准为计量箱通用技术要求，特殊要求、具体要求、型式图纸等应在招标专用技术部分或订货技术条件中说明。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 191 包装储运图示标志GB/T 1043.1-2008 塑料简支梁冲击性能的测定第1部分：非仪器化冲击试验GB/T 2423.55-2006 电工电子产品环境试验第2部分：试验方法试验Eh：锤击试验及安全要求GB 2828.1-2003 计数抽样检验程序第1部分: 按接收质量限(AQL)检索的逐批检验抽样GB 4208 外壳防护等级（IP代码）GB 7251.1 低压成套开关设备和控制设备第1部分:型式试验和部分型式试验成套设备GB 7251.3 低压成套开关设备和控制设备第3部分:对非专业人员可进入场地的低压成套开关设备和控制设备----- 配电板的特殊要求GB 7251.5 低压成套开关设备和控制设备第5部分: 对公用电网动力配电成套设备的特殊要求GB/T 9286-1998 色漆和清漆漆膜的划格试验GB/T 9341-2008 塑料弯曲性能的测定GB 10963.1-2005 电气附件家用及类似场所用过电流保护断路器第1部分：用于交流的断路器GB/T 11918-2001 工业用插头插座和耦合器第1部分：通用要求GB/T 11919-2001 工业用插头插座和耦合器第2部分：带插销和插套的电器附件的尺寸互换性要求GB/T 13384-2008 机电产品包装通用技术条件GB/T 14048.2-2008 低压开关设备和控制设备第2部分：断路器GB/T 14048.3-2008 低压开关设备和控制设备第3部分：开关、隔离器、隔离开关以及熔断器组合电器GB/T 18663.1-2008电子设备机械结构公制系列和英制系列的试验第1部分: 机柜、机架、插箱和机箱的气候、机械试验及安全要求GB/T 20641 低压成套开关设备和控制设备空壳体的一般要求GB/T 22636-2008 门扇尺寸、直角度和平面度检测方法GB/T 25293-2010 电工电子设备机柜机械门锁Q/GDW 205-2008 计量器具条码Q/GDW 355-2013单相智能电能表型式规范Q/GDW 356-2013 三相智能电能表型式规范Q/GDW 572-2010 计量用低压电流互感器技术规范Q/GDW 1375.2-2013 电力用户用电信息采集系统型式规范第2部分：集中器型式规范Q/GDW 1375.3-2013 电力用户用电信息采集系统型式规范第3部分：采集器型式规范3术语和定义3.1低压计量箱low-voltage metering cabinet用于380V及以下低压电能计量的箱型成套装置。
计量表箱设备采购技术标书广东电网有限责任公司二〇一五年十二月目次1总则 (3)2 规范性引用文件 (3)3术语和定义 (4)4 环境条件 (4)5 技术要求 (5)5.1 表箱分类 (5)5.2 表箱材质要求 (5)5.3 表箱外观 (5)5.4 表箱尺寸 (6)5.5 性能要求 (6)6 结构及要求 (8)6.1 通用部分要求 (8)6.2 专用部分要求 (9)6.3 表箱内部安装接线要求 (9)7 包装、运输、储存和质量保证 (9)8 双方工作安排 (10)9投标范围 (11)10 附则 (12)电能计量表箱采购技术标书1总则1.1本设备招标技术文件适用于广东电网有限责任公司计量表箱的采购技术要求。
1.2本设备招标技术文件提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应提供符合本招标技术文件和工业标准的优质产品。
1.3如果投标方没有以书面形式对本招标技术文件的条文提出异议，则意味着投标方提供的设备(或系统)完全符合本招标技术文件的要求。
如有异议，设备的任何差异都应在报价书中以“对招标技术文件的意见和同招标技术文件的差异”为标题的专门章节中加以详细描述。
1.4本设备招标技术文件经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等法律效力。
1.5投标方在应标技术文件中应如实反映应标产品与本招标技术文件的技术差异。
如果投标方没有提出技术差异，而在执行合同的过程中，招标方发现投标方提供的产品与其应标技术文件的条文存在差异，招标方有权利要求退货，并将对下一年度的评标工作有不同程度的影响。
1.6投标方应在应标技术部分按本招标技术文件的要求如实详细的填写应标设备的标准配置表，并在应标商务部分按此标准配置进行报价，如发现二者有矛盾之处，将对评标工作有不同程度的影响。
1.7投标方应充分理解本招标技术文件并按本招标技术文件的具体条款、格式要求填写应标的技术文件，如发现应标的技术文件条款、格式不符合本招标技术文件的要求，则认为应标标书不符合要求。
低压三相电能计量箱技术规范华北电网有限公司目录1范围....................................................... 错误!未定义书签。
2规范性引用文件 ............................................. 错误!未定义书签。
3术语和定义 ................................................. 错误!未定义书签。
4分类....................................................... 错误!未定义书签。
5技术要求................................................... 错误!未定义书签。
6试验....................................................... 错误!未定义书签。
7标志、包装、贮存和运输、文件资料............................ 错误!未定义书签。
8采购要求................................................... 错误!未定义书签。
9验收....................................................... 错误!未定义书签。
附表低压三相电能计量箱采购要求................................ 错误!未定义书签。
附件A 三相智能电能表外形尺寸 .................................. 错误!未定义书签。
附件B 集中器外形尺寸.......................................... 错误!未定义书签。
附件C 专变采集终端外形尺寸 .................................... 错误!未定义书签。
三相电能计量箱专用技术规范书1 范围本规范规定了400V电能计量箱旳专用技术规定，可作为新建、改建、扩建电力工程中400V电能计量箱旳招投标技术文献，也可作为400V电能计量箱设计、审查、验收旳根据。
2 引用原则计量箱应符合但不限于下列现行有效版本旳规范和原则：GB 4208-2023 外壳防护等级GB/T 4728 电气简图用图形符号GB 7251.1-2023 低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备GB 7251.3-2023 低压成套开关设备和控制设备第三部分：对非专业人员可进入现场旳低压成套开关设备和控制设备—配电板旳特殊规定GB/T 7267-2023 电力系统二次回路控制、计量屏及柜基本尺寸系列GB 10963.1-2023 家用及类似场所用过电流保护断路器第1部分：用于交流旳断路器GB/T 14048.1-2023 低压开关设备和控制设备第1部分：总则GB/T 14048.2-2023 低压开关设备和控制设备低压断路器GB/T 14048.3-2023 低压开关设备和控制设备第3部分：开关、隔离器、隔离开关及熔断器组合电器GB/T 16936-1997 电能计量柜GB 50171-1992 电气装置安装工程盘、柜及二次回路结线施工及验收规范GB 50217-2023 电力工程电缆设计规范GB 50058-1992 爆炸和火灾危险环境电力装置设计规范DL/T 448-2023 电能计量装置技术管理规程DL/T 621-1997 交流电气装置旳接地DL/T 698.1 电能信息采集与管理系统总则DL/T 698.31 电能信息采集与管理系统电能采集终端通用规定DL/T 698.33 电能信息采集与管理系统专变采集终端特殊规定DL/T 698.34 电能信息采集与管理系统公变采集终端特殊规定DL/T 698.35 电能信息采集与管理系统低压集抄终端特殊规定DL/T 825-2023 电能计量装置安装接线规则DL/T 866-2023 电流互感器和电压互感器选择及计算导则JB/T 5777.2-2023 电力系统二次回路控制及计量屏(柜、台)通用技术条件JGJ 16-2023 民用建筑电气设计规范Q/GDW347-2023 电能计量装置通用设计规范GB/T 2423.1 电工电子产品基本环境试验规程国家电网企业输变电工程通用设计 400V电能计量装置分册 (中国电力出版社出版、发行 2023年12月第一版)3 专用规定3.1 直接接入式电能计量箱3.1.1 箱体外观及构造规定1）采用悬挂式、嵌入式或落地式安装方式。
国网上海市电力公司2014年低压电能计量箱技术规范V4 Q/SDJ1196-2014上海市电力公司低压电能计量箱技术规范(2014年修订稿)Q/SDJ1196-2014低压电能计量箱技术规范1 范围本标准适用于上海市电力公司所辖范围低压成套开关设备和控制设备第一部分:型式试验和部分型式试验成套设备 GB7251.3 低压成套开关设备和控制设备第3部分:对非专业人员可进入场地的低压成套开关设备和控制设备----- 配电板的特殊要求GB10963.1 电气附件家用及类似场所用过电流保护断路器第1部分:用于交流的断路器 GB2681 电工成套装置中导线颜色GB/T 4208 外壳防护等级(IP代码)GB/T5169.10 电工电子产品着火危险试验第10部分:灼热丝/热丝基本试验方法灼热丝装置和通用试验方法GB191 包装储运图示标志DL/T825 电能计量装置安装接线规则GB/T16934-1997 电能计量柜DGJ08-100-2003 低压用户电气装置规程3 术语和定义电能计量箱(以下简称计量箱)对居民、非居民客户用电进行计量的专用箱，分为单表位和多表位计量箱两大系列。
单表位计量箱用于计量点分散设置的，只能安装一套计量装置和相关附件设备计量箱。
多表位计量箱2Q/SDJ1196-2014用于计量点集中设置的，能安装多套计量装置和相关附件设备计量箱。
紧凑型计量箱指集中多表位计量箱进线单元与计量单元无明显分隔、无独立箱门的。
进线单元计量箱接受供电电源部件，包含封闭式进线分线母排、总断路器、表前分路开关或断路器、采集装置等。
计量单元计量箱安装计量装置部件，包含安装计量用互感器、电能表等。
出线单元计量箱安装分路出线部件，包含封闭式接线端子、断路器、接地排等。
采集装置用于采集电能量信息的装置, 包含采集器、集中器、专变终端、通讯等设备。
4 计量箱分类4.1依照所安装电能表数量和规格，分为单相单表位计量箱、三相单表位计量箱、集中多表位单相电能表计量箱、集中多表位三相电能表计量箱等四大类。

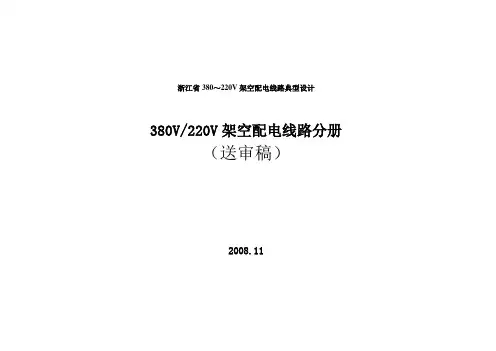

浙江省380～220V架空配电线路典型设计380V/220V架空配电线路分册（送审稿）2008.11《浙江省配电工程通用设计》380V/220V架空配电线路分册工作人员批准：校核：第一章总则概述1.1 设计原则及目的1.1.1 设计原则：安全可靠、自主创新、技术先进；标准统一、覆盖面广、提高效率；注重环保、节约资源、降低造价；努力做到统一性与可靠性、习惯性、先进性、经济性与灵活性的协调统一。
1.1.2 设计目的统一建设标准，统一模式规范；方便运行保护、方便招标；提高工作效率，降低建设与运行成本；发挥规模优势，提高整体效益。
1.2 要紧规程规范GB 50054—95《低压配电设计规范》GB 50052—95《供配电系统设计规范》DL/T 5220—2005《10kV及下列架空配电线路设计技术规程》DL/T 499—2001《农村低压电力技术规程》SD 117—84《农村低压地埋电力线路设计、施工与运行管理暂行规定》DL/T 601—1996《架空绝缘配电线路设计技术规程》DL/T 7651—2001《架空配电线路金具技术条件》QGDW 176-2008 《架空平行集束绝缘导线低压配电线路设计规程》GB 50017-2003《钢结构设计规范》1.3 设计范围380/220V架空配电线路典型设计包含：技术条件一览表、电气部分、结构部分、图纸部分等。
1.4 设计深度目标1.4.1 全部铁件达到加工图深度。
1.4.2 金具组合图、绝缘子串组合图达到施工图深度。
1.4.3 杆型组装图达施工图深度，具体按模块化选择。
（不含基础）第二章模块划分2.1 划分原则2.1.1 本设计包含单回、双回线路的典型杆型方案，部分铁件可用于高低压同杆杆型。
2.1.2 各类杆型按导线架设方式可分为单线式与集束式导线。
2.1.3 典设中杆型分直线、耐张、转角、终端四类。
其他混合杆型请各单位灵活组合，严格校核后使用。
2.2 杆型说明2.2.1 导线使用水平排列。

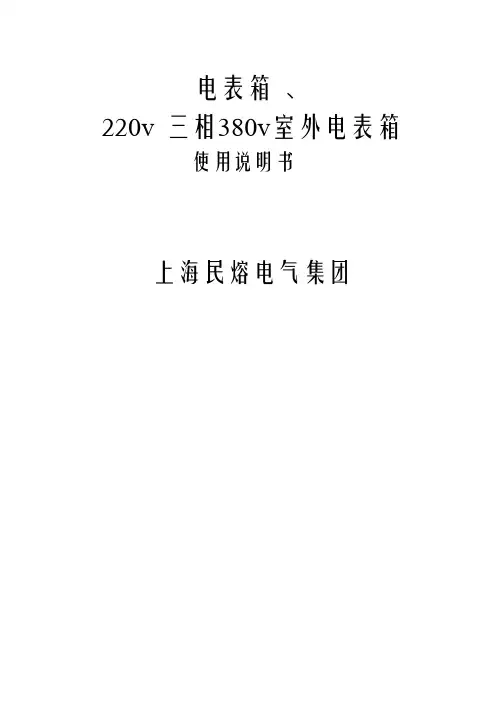

电表箱、220v 三相380v室外电表箱使用说明书上海民熔电气集团目录一、概述 (1)二、技术参数 (3)三、主要功能 (4)四、外形尺寸与安装 (10)五、运输与存贮 (15)一、概述上海民熔电气集团生产的220v 三相380v室外电表箱，是本公司研制的新一代产品表。
