第 1 章人的因素1.1 介绍人的因素包含的范围较广,通过研究人、飞机和环境三者之间的关系来提高人的能力从而降低飞行过程中发生错误的机率。
随着科学技术的快速发展,飞机的安全性不断得到提升,机械故障在逐渐减少,但由人的因素引发的事故发生率却在递增。
在所调查的事故中,与人的因素方面有关的事故占到了总数的80%以上。
如果飞行员能够加强对人的因素的认识和了解,就可以更好地准备飞行计划并更加安全、无事故地完成飞行。
在仪表气象条件(IMC)下飞行可能会使人体的感觉器官产生错觉。
作为一个合格的飞行员,需要去认识并有效地纠正这些错觉。
在仪表飞行中,要求飞行员利用所有可用的资源来进行决策。
本章涉及到的人的因素主要包括用来定向的感觉系统、飞行中的错觉、生理和心理因素、身体因素、航空决策和机组资源管理(CRM)。
1.2 定向感觉系统定向是指飞行员能够清楚地认识到飞机的位置以及自己相对于一个特定参考点的位置。
失定向是指不能定向,空间失定向专指不能确定相对于空间或其它物体的位置。
定向通过三个方面的人体感觉器官来实现:眼睛、前庭器官和本体感受。
眼睛维持视觉定位。
内耳的运动感觉系统维持前庭器官的定向。
人体的皮肤、关节和肌肉神经维持本体感受定向。
身体健康的人处于自然环境中时,这三个系统工作良好。
但当飞行过程中产生的各种力作用在人体时,这些感官系统就会提供相应的误导信息,就是这些误导信息造成了飞行员失去定向。
1.2.1 眼睛所有感官中,视觉在提供信息保持飞行安全方面占据了最为重要的位置。
尽管人的眼睛在白天视觉最佳,但在非常暗的环境中,也是能看到东西的。
白天,眼睛使用被称为视锥细胞的感受器,在夜间的时候,我们的视觉通过视杆细胞(视网膜里对昏暗的光线可作出反应的细胞)来工作。
两者均根据他们感应到的照明环境来提供最佳的视觉。
换句话说,视锥细胞在夜间是无效的,而视杆细胞在白天也是无效的。
眼睛还存在两个盲点。
白天盲点位于感光的视网膜上,视神经光束从这里通过(将信息由眼睛传到大脑)。
第一章飞行仪表概述1.测量仪表是一种装置,它代替人类测定被测物理量并给出示数,其目的是使系统操作者根据仪表指示更有效地实施控制。
2.航空仪表担负着测量飞机飞行状态的参数的重任。
3.航空仪表就是一种专用仪表4.飞行测量参数分类:①用于描述飞机飞行状态的参数②用于描述飞机上各机载系统工作运转情况的工作5.飞行仪表:用于测量飞机各种运动参数6.航空仪表按功能不同可分为①飞行仪表②监控仪表7.航空仪表按功能不同也可以分为:①飞行仪表(位于正副驾驶仪表板上)②发动机仪表(位于中央仪表板上)③其它系统的监控仪表(位于驾驶舱顶板上)8.航空仪表按工作原理进行分类:①测量仪表②计算仪表③调节仪表9.飞行参数是驾驶飞机的依据,按功用分为:①描述飞机在空中的位置及运动的参数②描述飞机在水平面投影的状态参数。
10.航向参数:描述各种方位的参数11.真北或磁北确定的航向参数:(P6图角度)①真航向②磁航向③真航迹角④地速⑤空速⑥电台方位⑦相对方位⑧偏流角:飞机纵轴与地速Vs之间的夹角⑨预选航向12.最重要的参数仪表安排在飞行员最便于观察的位置,所谓飞行员最便于观察指的是,仪表应处于飞行员的平视场内13.P7图1-314.在指引地平仪上(姿态指引仪ADI),主要反映俯仰、倾斜、侧滑和指引信息。
15.在图1-5飞机符号固定不动,而背景画面随飞机的俯仰和倾斜而变化。
16.当俯仰指引杆和倾斜指引杆交叉点与飞机符号中心点重合时,说明此时操作正确。
17.飞行员驾驶飞机时,只要尽可能地使两指引杆靠近小飞机符号即可。
18.P9 1-6图19.预选方位:即选定的方位这条方位线称为航道20.当操作飞机转弯使得预选方位指针随罗盘一起转动到航向指针位置时,表明飞机沿预选方位飞行,但并不代表在预选航道上,应使航道偏离杆与预选航向指针重合时,表明无航道偏离,飞机在预选航道上飞行。
因此,航道偏离杆和预选方位指针都具有指引的意义。
21.飞行仪表的发展过程:①机械仪表时代:直读机、机械构成开环,重量体积大,精度差,可靠性高②电气仪表阶段:远程式仪表,提高仪表的开环,精度差③机电伺服仪表阶段:闭环,抗干扰能力强,带载能力强(电容式油量表)④综合指示仪表阶段:功能相同的仪表指示器有机结合,警告、指引、综合性强(ADI、HSI)⑤电子综合显示仪表阶段:综合化、标准化、数字化、多功能22.民航机上第一代仪表为机械仪表,第二代为电气仪表,此后与军用机一致发展到第三代机电伺服式仪表和第四代综合指引仪表23.民航机电子显示经历的三代变革①八十年代初期为第一代,特点是电子显示已成为座舱的主要仪表,但由于综合程度有限,仍配置较多的机电仪表和备用仪表。

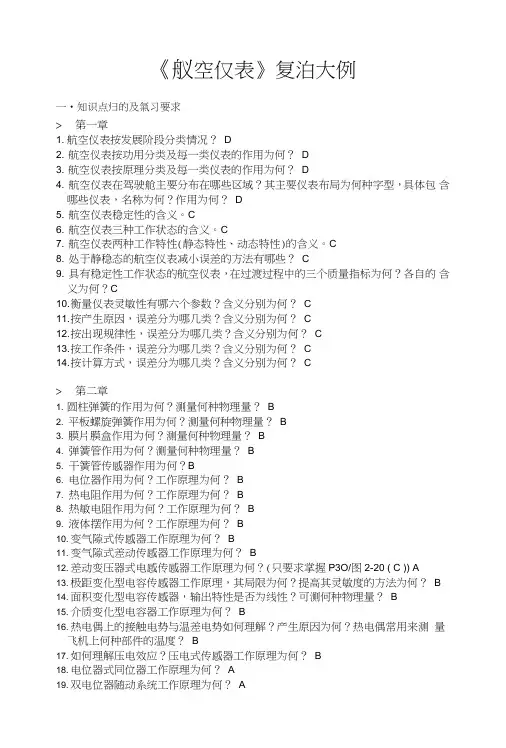

《舣空仅表》复泊大例一•知识点归的及氣习要求>第一章1. 航空仪表按发展阶段分类情况?D2. 航空仪表按功用分类及每一类仪表的作用为何?D3. 航空仪表按原理分类及每一类仪表的作用为何?D4. 航空仪表在驾驶舱主要分布在哪些区域?其主要仪表布局为何种字型,具体包含哪些仪表,名称为何?作用为何?D5. 航空仪表稳定性的含义。
C6. 航空仪表三种工作状态的含义。
C7. 航空仪表两种工作特性(静态特性、动态特性)的含义。
C8. 处于静稳态的航空仪表减小误差的方法有哪些?C9. 具有稳定性工作状态的航空仪表,在过渡过程中的三个质量指标为何?各自的含义为何?C10. 衡量仪表灵敏性有哪六个参数?含义分别为何?C11. 按产生原因,误差分为哪几类?含义分别为何?C12. 按出现规律性,误差分为哪几类?含义分别为何?C13. 按工作条件,误差分为哪几类?含义分别为何?C14. 按计算方式,误差分为哪几类?含义分别为何?C>第二章1. 圆柱弹簧的作用为何?测量何种物理量?B2. 平板螺旋弹簧作用为何?测量何种物理量?B3. 膜片膜盒作用为何?测量何种物理量?B4. 弹簧管作用为何?测量何种物理量?B5. 干簧管传感器作用为何?B6. 电位器作用为何?工作原理为何?B7. 热电阻作用为何?工作原理为何?B8. 热敏电阻作用为何?工作原理为何?B9. 液体摆作用为何?工作原理为何?B10. 变气隙式传感器工作原理为何?B11. 变气隙式差动传感器工作原理为何?B12. 差动变压器式电感传感器工作原理为何?(只要求掌握P3O/图2-20 ( C )) A13. 极距变化型电容传感器工作原理,其局限为何?提高其灵敏度的方法为何?B14. 面积变化型电容传感器,输出特性是否为线性?可测何种物理量?B15. 介质变化型电容器工作原理为何?B16. 热电偶上的接触电势与温差电势如何理解?产生原因为何?热电偶常用来测量飞机上何种部件的温度?B17. 如何理解压电效应?压电式传感器工作原理为何?B18. 电位器式同位器工作原理为何?A19. 双电位器随动系统工作原理为何?A20. 变压器式同位器工作原理为何?A21. 力矩式同位器工作原理为何?A22. 微动同位器工作原理为何?A> 第三章1.发动机主要测量的参数有哪些?D2.进气压力表(机械式压力表)工作原理为何?B3.直流二线式压力表工作原理为何,缺点为何?B4.交流二线式压力表工作原理为何?优点为何?B5.EPR的意义为何?ERP表工作原理图(书P52/图3-12 )的理解?能识别出其指示器。
