arcmap修改字段属性值

一、Creat task 建立任务Creat New Feature 新建要素（这个不用说了吧）如图1二、Modify tasks 修改任务1、Reshape Feature 更新要素（如图2）对多边形进行外部削除。

2、Cut Poly Featrue 剪切多边形要素即对多边形要素进行内部分割，①用箭头工作选中多边形；②铅笔工具为可用，选择之；③在多边形内部进行分割。

注意：分割操作只在选中多边形的蓝色框区域内有效，其它部分无效。

（如图3）3、Mirror Features 镜像要素（这也不用说了吧，看到图4就明白了）4、Extend/Trim Features 延伸/修剪要素主要对线要素进行操作延伸：①用箭头工作选中线；②铅笔工具为可用，选择之；③在线外确定延长所至位置（如图5）。

修剪：①用箭头工作选中线；②铅笔工具为可用，选择之；③在线内侧拉出一条剪切线。

注：如果按从左至右的顺序拉动剪切线，则保留原线的上部分；如果按从右至左的顺序拉动剪切线，则保留原线的下部分。

（如图6）5、Modify Feature 修改要素。

注：如用铅笔工具时，则是从要素最后一个锚点开始继续画线或修改多边形形状（如图7）。

6、Calibrate Route Feature 校准路线（通道）要素这条俺也没明白，大家一起研究研究呀7、Modify Portion of a line 修改线的一部分这条俺也没明白，大家一起研究研究呀三、Topology Tasks 拓扑任务1、Modify Edge 修改边这条俺也没明白，大家一起研究研究呀2、Reshape Edge 改造边晕，这个也没看明白…..3、Aruto-complete polygon 自动完成多边形(我的理解是：外接多边形)创建一个和已有多边形共享边界的新多边形时就可以用这个工具。

不过要先选中已有的多边形。

如图8，操作一下大家就会明白的。

四、Other tasks 其它任务1、Select Feature using a line 用线选择要素（如图8）2、Select Feature using a Area 用面选择要素与前一个差不多，不必多说3、Create 2-piont Line Feature 建立两点线要素绘制多条不连续的2点直线，不必多说。

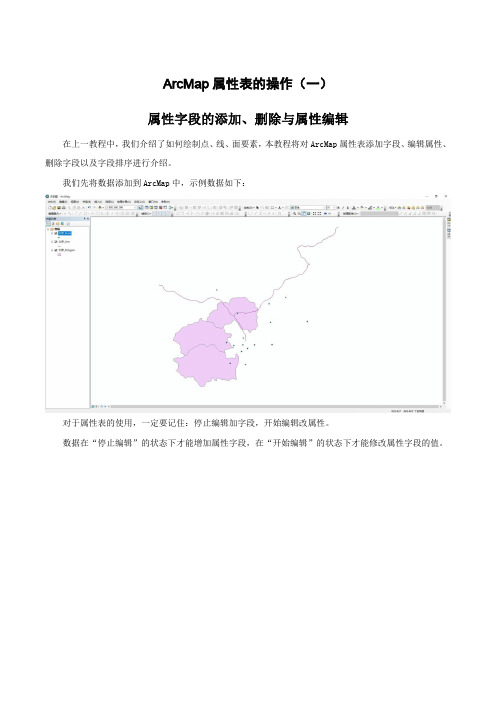

ArcMap属性表的操作（一）属性字段的添加、删除与属性编辑在上一教程中，我们介绍了如何绘制点、线、面要素，本教程将对ArcMap属性表添加字段、编辑属性、删除字段以及字段排序进行介绍。

我们先将数据添加到ArcMap中，示例数据如下：对于属性表的使用，一定要记住：停止编辑加字段，开始编辑改属性。

数据在“停止编辑”的状态下才能增加属性字段，在“开始编辑”的状态下才能修改属性字段的值。

1、添加属性字段停止编辑需要添加属性字段的数据。

在[内容列表]窗口，选中文件，如“北京_Point”，点击鼠标右键，点击【打开属性表】。

点击【表选项】，点击【添加字段】，输入字段名称，选择类型，点击【确定】，即可。

类型：包括浮点型、双精度、短整型、长整型、文本型和日期型。

浮点型（Float）：1个符号位、7个指数位和24个小数位。

双精度（Double）：1个符号位、7个指数位和56个小数位，用于表示小数后位数较长的小数，表示十分精确。

短整型（Short Integer）：1个符号位、15个二进制位，大约在-32000~32000，用于表示位数较短的整数，≤32768的整数。

长整型（Long Integer）：1个符号位、31个二进制位，大约在-2000000000~2000000000，表示位数较长的整数，>32768。

文本型（Text）：数字字符存储为字节，表示汉字、字母等字符、名称等。

日期型（Date）：日期值基于标准时间格式存储，表示形式如下：2019.11.15,2019/11/15或2019年11月15日等。

参照上述步骤，添加所有需要的字段。

本教程示例字段为：XZQMC，XZQBM，XZQMJ和RK。

2、编辑属性添加字段后，我们即可填写相应的属性值。

为了方便操作，可以将属性表停靠在ArcMap界面的左侧，如下图所示。

在[内容列表]窗口，选中数据，点击鼠标右键，点击【编辑要素】，点击【开始编辑】。

将鼠标移到编辑窗口，点击某个“点”，系统会自动在属性表中选中该点对应的属性条目。

ArcMap 常用操作一、利用矢量图层用点、线、面符号制图1、运行程序2、加入图层文件3、修改显示符号线状、面状符号修改操流程与点状符号类似，线状符号需选择线型、粗细、颜色等；面状符号需选择填充颜色、边框颜色、边框符号、边框粗细等。

可增加新值；可单击选择单个符号、同时按住shift 或ctrl键单击可选择多个符号；在有符号被选中情况下可删除选中符号；有多个符号被选中情况下可组合、整批修改等4、填加和修改注记选择设置不同注记时的主要操作5、符号、注记式样要求有统一制图规范的要按规范做，可参照已出版的常见地图样式修改符号；无统一规范的需自己设计符号，要考虑到颜色美观且搭配合理、颜色使用要符合日常习惯，如蓝色表示水体、低温等；符号大小、线划粗细要适中且能看清楚；字体、字号、颜色等要与符号相适应。

6、不同行政区颜色设置为了使图上的不同行政区视觉效果更好，需要为不同行政区设置不同颜色。

颜色不宜过多，以4-5种为宜。

最佳处理方法是在行政区面状图层的属性表中增加一个颜色字段（数值型、长度1位），用该字段作为惟一值修改图例，保留0值，并增加1-4（或5）等后面可能要赋的值。

选择不相邻的区域，颜色字段赋相同值，且要保证相邻行政区颜色字段有不同值。

所有行政区颜色字段赋值完成后，即可删除图例中的0值。

7、重复注记问题的解决办法按省界面图层的NAME字段填加注记时，会出现一个行政区存在2个及以上部分时，各部分重复注记的问题，尤其存在岛屿的省市非常明星。

最佳解决方法是增加一个名称字段（例如NAME1），选择各行政区的主体部分（面积最大的一个），NAME1=NAME，其他非主体部分为空白，之后用NAME1对地图作注记。

二、利用统计数据制作统计地图1、运行程序和加载图层与前述操作相同。

2、制作和加载统计数据表常用数据格式：dbf数据表，excel数据表，可用excel软件录入和修改，具体操作不赘述。

需注意的是，数据表要与矢量图层链接，需要用到一个关键字段，例如练习中的省市代码，制作数据表时要同时加一个用于链接的字段。

一、如何将mapgis的图形插到word、excel、PowerPoint 中首先点取mapgis菜单“其他-＞OLE拷贝”，接着打开word，点取“粘贴”。

Mapgis数据就复制到word文档里。

二、空心字格式使用空心字时，字体采用相应字体编号的负数。

如：-3表示黑体空心字。

三、合并区1、可以在屏幕上开一个窗口，系统就会将窗口内的所有区合并，合并后区的图形参数及属性与左键弹起时所在的区相同。

2、也可以先用菜单中的选择区功能将要合并的区拾取到，然后再使用合并区功能实现。

3、还可以先用光标单击一个区，然后按住 CTRL 键，在用光标单击相邻的区即可。

四、翻转图形在Mapgis中的其它下面整图变换中比例参数的X比例中输入法-1或Y比例中输入-1后确定。

五、CAD转化为MAPGIS1．将CAD文件另存为2004/2000DXF格式。

2．在MAPGIS主程序中选择“文件转换”。

3．输入中选择转入DXF文件，确定并复位4．保存点线文件（面无法转化）六、MAPGIS转化为CAD1．在MAPGIS主程序中选择“文件转换”。

2．分别装入点线文件，复位并全选。

3．输出中选择“部分图形方式输入DXF”全选并确定。

4．打开保存的DXF文件，用CAD复位显示图形，并改字体样式。

5．保存成CAD格式。

七、如何把JPG格式的转成ＭＳＩ格式图象处理----------图象分析模块。

在里面点：文件--------数据输入--------转换数据类型（选JPG）---------添加文件---------转换转换后的格式为mapgis的msi影像文件！转换为ＭＳＩ文件格式后再在输入编辑里，导入后矢量化。

八、在电脑里如何做剖面图，不用手画，而且精度更高！1、先把MAPGIS图生成JPG格式，在PHOTOSHOP中图像—图像大小—文挡大小中输入经过变化后的宽度和高度数字（根据剖面图的比例和JPG图的比例关系得出）；然后按需要裁剪，以减少图形的所占内存；2、裁剪后旋转使剖面线处于水平位置；3、在MAPGIS中插入裁剪旋转后光栅文件，新建线和点文件，以剖面线为水平的X轴，画垂直X轴的线为Y轴，以剖面线起点的位置为坐标原点，以剖面线起点的高程为起始Y轴刻度，在X和Y轴上标上相对应比例尺的刻度。

练习 31.利用影像配准(Georeferncing) 工具进行影像数据的地理配准2.编辑器的使用（点要素、线要素、多边形要素的数字化）注意：在基于ArcMap 的操作过程中请注意保存地图文档第1步地形图的配准－加载数据和影像配准工具 (1)第2步输入控制点 (2)第3步设定数据框的属性 (4)第4步矫正并重采样栅格生成新的栅格文件 (6)第5 步分层矢量化－在ArcCatlog中创建一个线要素图层 (7)第6步从已配准的地图上提出等高线并保存到上面创建的要素类中 (12)根据GPS观测点数据配准影像并矢量化的步骤 (13)课外练习：翻译 (19)本次练习，记成绩10分第1步地形图的配准－加载数据和影像配准工具数据：昆明市西山区普吉地形图1:10000 地形图――70011-1.tif所有图件扫描后都必须经过扫描配准，对扫描后的栅格图进行检查，以确保矢量化工作顺利进行。

●打开ArcMap，添加“影像配准”工具栏。

●把需要进行配准的影像—70011-1.TIF增加到ArcMap中，会发现“影像配准”工具栏中的工具被激活。

第2步输入控制点在配准中我们需要知道一些特殊点的坐标。

通过读图，我们可以得到一些控件点――公里网格的交点，我们可以从图中均匀的取几个点。

一般在实际中，这些点应该能够均匀分布。

●在”影像配准”工具栏上，点击“添加控制点”按钮。

●使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击输入该点实际的坐标位置，如下图所示：●用相同的方法，在影像上增加多个控制点（大于7个），输入它们的实际坐标。

点击“影像配准”工具栏上的“查看链接表”按钮。

●注意：在连接表对话框中点击“保存”按钮，可以将当前的控制点保存为磁盘上的文件，以备使用。

检查控制点的残差和RMS，删除残差特别大的控制点并重新选取控制点。

转换方式设定为“二次多项式”第3步设定数据框的属性增加所有控制点，并检查均方差（RMS）后，在”影像配准”菜单下，点击“更新显示”。

第一部分：对勾绘的线图层shp 文件进行拓扑检查并修改1． 在arcmap 中，用边界裁剪线文件shp 文件 直接把边界复制到线图层 1）打开边界图层（如3.Shp ），打开shp 图层（即之前画的线图层，如：qinzhou.shp ） 2）选中边界（如3.Shp ），右击，copy ，开始编辑线图层qinzhou.shp ，右击，paste 粘贴，把边界复制到了线图层，保存图层编辑，edit\save edit\stop edit 。

2． 在ArcCatalog 中，将线图层Shp 文件转为coverage 文件 打开arc toolbox ，（主工具栏中的红色工具箱），conversion tools —to coverage —双击feature class to coverage ，设置要转换的shp 文件（如：qinzhou.shp ），输出的coverage 文件名(如：qinzhou_c)，ok在arc catalog 中，在工作路径下，右击refresh 刷新，在contents 标签下，可见到生成的coverage 文件（名为qinzhou_c ），3．给coverage建立拓扑关系，生成面在arc catalog的右窗口中，contents标签下，右击生成的coverage（qinzhou_c）文件，点击propertis，打开属性窗口，在general标签下，点击build，再点击clean，此时，coverage文件中多了面状文件polygon，关闭属性窗口。

4．在arcmap中加载polygon，以polygon面为参考，修改线图层shp文件（qinzhou.shp）1）polygon的显示设置右击加载进来的qinzhou_c polygon文件名，在右键菜单点击properties，设置其显示方式，如图所示：（在symbology标签下，左侧选categories—unique values以唯一值的方式显示，value field选area，color ramp 选一种差异大的颜色，点击add all values，ok，关闭属性窗口。

已知所有井的属性，根据管道和井的空间位置关系，对管道数据的属性批量赋值。

第一步：添加井和管道数据到ArcMap中，打开ArcToolbox工具，选择分析工具——>叠加分析——>空间连接，如下图
第二步：双击“空间连接”，打开如下图操作对话框，输入要素选择管道图层，连接要素选择井图层，输出要素类设置为后缀为shp格式的数据，路径自行选择，连接操作选项选择“JOIN_ONE_TO_MANY”，保留所有目标要素勾选，匹配选项选择“CONTAINS”，然后点击确定按钮。

第三步：打开地理处理下拉菜单中的“融合”工具
第四步：在弹出的融合对话框中做如下设置：
输入要素选择第前面得到的shp数据；
输出要素类设置为shp格式的数据；
融合_字段选择”TARGET_FID”；
统计字段选择井的NAME和ITEMINDEX，统计类型选择FIRST和LAST。

如图
点击确定按钮。

第五步：打开上步操作得到的结果数据dissolve.shp的属性表，添加字段NAME，字段类型为文本；选择NAME列，右键选择字段计算器，在弹出的对话框中输入[FIRST_NAME]+"-"+
[LAST_NAME_]，点击确定按钮，就能将管道两端井的名字批量赋给管道。

同理，添加ITEMINDEX和TYPE字段，做字段计算。

最后得到的管道数据就是我们所需要的。

关于arcgisarcmap图层...关于arcgis/arcmap图层属性表标识码（BSM）、要素代码（YSDM）的赋值、填写简单辨析及说明在做有关农⽥⽔利设施调查的项⽬，数据库图层属性表中有标识码（BSM）、要素代码（YSDM）的字段需要填写，如下图本来我只是内业的汇总⼩将，到项⽬后期，⽆奈公司唯⼀的gis数据总⼯辞职跑路了,我只能硬着头⽪上了，矮⼦⾥⾯选将军，我20年才刚毕业，技术能⼒有限，也只好在探索中前进了。

下⾯是我们在查找了各种资料、经验之后的⼀些总结，供参考：⼀、BSM1.定义说明官⽅定义是：在要素分类的基础上，⽤以对某⼀类数据中某个实体进⾏唯⼀标识的代码。

它便于按实体进⾏存贮或对实体进⾏逐个查询和检索，以弥补分类码的不⾜。

简单来说就是每个要素的唯⼀⾝份标识，没有严格的赋值标准，只是流⽔编号，可以⾃⼰编，只要在不重复就可以了，哪怕你是从1开始都可以。

但是⼀般标识码是6位或10位的，我们的数据库划定是6位，所以你只要给定⼀个数然后⼀直排下来即可。

2.快速赋值、填写BSM⽅法/技巧A.有⼀个51.gis⽹站，开发了两个超级⼯具：标识码批量更新、整库更新标识码需要付费，太贵了，也没找到绿化版，也就没尝试过这种⽅法了，有财⼒的同学可以试⼀下。

B.我们最后⽤的是传统字段计算器代码赋值⽅法，这个就是复制粘贴的问题，不难。

具体操作如下：①打开标识码的字段计算器，选中途中红框处点击关于计算器，出现使⽤说明⼀直拉下来，找到根据某间隔值计算顺序 ID 或数字，然后如下图操作复制：最后确定，即可运⾏⼆、要素代码就是说要素代码基本是确定了的，⽐如⾏政区界限、其他⼟地信息要素等。
