TTL电平到RS232电平的转换电路

深圳市技新电子科技有限公司www.jixin.pro TTL-RS232SP3232EEN-L/TR V1.0.0.0 TTL-RS232模块SP3232学习手册1、模块介绍TTL-RS232模块以SP3232EEN芯片为核心，用于实现TTL/COMS电平和RS232电平的相互转换。

工作电压宽，兼容3.3V和5V系统。

TTL/CMOS数据输入/输出端均有LED指示数据收发状态。

工作电压：3.0V~5.5V芯片功耗：0.3mA（无负载,AMB=+25°,VCC=3.3V）最高波特率：235Kbps（RL=3kΩ，CL=1000pF）接口：DB9_母头，使用方便模块接口引脚功能表：Symbol（符号）Type（类型）Description（描述）VCC电源电源电压GND电源地R1OUT信号输出（对模块而言）RS232电平转TTL/CMOS电平，输出TTL/CMOS电平T1IN信号输入（对模块而言）TTL/CMOS电平转RS232电平，输入TTL/CMOS电平注：⏹VCC、GND：本模块需外部电源供电：3.0V~5.5V⏹R1OUT：DB9的3脚（R1IN）输入的RS232电平，转换为对应的TTL/CMOS电平，从此管脚输出⏹T1IN：此管脚接收TTL/CMOS电平（输入），转换为RS232电平，从DB9的2脚（T1OUT）输出 LED指示灯说明：⏹LED1：电源指示灯。

灯亮表明模块供电正常。

⏹LED2：RS232电平转换为TTL/CMOS电平的状态指示灯。

（灯闪表示正在进行数据通信）⏹LED3：TTL/CMOS电平转换为RS232电平的状态指示灯。

（灯闪表示正在进行数据通信）丝印说明：⏹元器件附近的“字符+数字”表示元器件编号⏹焊盘位置附近的“字符串”表示接口的引脚功能⏹“箭头”表示数据流的传输方向⏹DB9母头的焊盘位置附近的“数字”表示DB9母头的接口引脚标号DB9母头接口：⏹2脚（T1OUT）：将转换后的RS232电平输出⏹3脚（R1IN）：输入将要转换的TTL/CMOS电平⏹5脚（GND）：电压参考平面（地）⏹注：DB9母头只有这3个管脚有用，其余都为悬空状态深圳市技新电子科技有限公司www.jixin.pro TTL-RS232SP3232EEN-L/TR V1.0.0.0 焊盘C6、C7的作用：⏹C6并联在T1OUT（DB9母头的2脚）和地之间、C7并联在R1IN（DB9母头的3脚）和地之间。

RS232转TTL/RS485——无源RS232-485转换器主要包括了电源、232电平转换、485电路三部分。

本电路的232电平转换电路采用了NIH232或者也可以直接使用MAX232集成电路，485电路采用了MAX485集成电路。

为了使用方便，电源部分设计成无源方式，整个电路的供电直接从PC机的RS232接口中的DTR（4脚）和RTS（7脚）窃取。

PC串口每根线可以提供大约9mA的电流，因此两根线提供的电流足够供给这个电路使用了。

经实验，本电路只使用其中一条线也能够正常工作。

使用本电路需注意PC程序必须使串口的DTR和RTS输出高电平，经过D3稳压后得到VCC，经过实际测试，VCC电压大约在4.7V左右。

因此，电路中要说D3起的作用是稳压还不如说是限压功能。

MAX485是通过两个引脚RE（2脚）和DE（3脚）来控制数据的输入和输出。

当RE为低电平时，MAX485数据输入有效；当DE为高电平时，MAX485数据输出有效。

在半双工使用中，通常可以将这两个脚直接相连，然后由PC或者单片机输出的高低电平就可以让MAX485在接收和发送状态之间转换了。

由于本电路DTR和RTS都用于了电路供电，因此使用TX线和HIN232的另外一个通道及Q1来控制MAX485的状态切换。

平时NIH232的9脚输出高电平，经Q1倒相后，使MAX485的RE和DE为低电平而处于数据接收状态。

当PC机发送数据时，NIH232的9脚输出低电平，经Q1倒相后，使MAX485的RE和DE为高电平而处于数据发送状态。

RS232转TTL/RS485——无源USB转RS232——PL23031、电脑的原有的串口，叫作RS232接口，这是一种cmos接口，接口电压从-15到+15v 之间，而单片机C51都是TTL电平，电平电压只有0V 或是5V两种。

用这个电脑做出来的就是单片机上用的TTL电平，所以，不要再接MAX232芯片了。

这是它的一大好处。

1.先介绍电脑上与单片机进行通讯的接口的名称（1）一般是用电脑串口来进行通讯的，平常大家说的电脑的串口是指台式电脑主机后面的九针接口，如下图这个接口有个专业的名称，叫RS23接口，而RS232接口是串口通讯的一种，其实所谓的接口，我的理解就是一种通信协议，规定了传输电平，传输方式，及怎么传输数据等等。

协议标准规定采用一个25个脚的DB25连接器，还规定了连接器的每个引脚的信号内容，同时还对各种信号的电平加以规定。

但随着设备的不断改进，出现了代替DB25的DB9接口，现在都把RS232接口叫做DB9。

(2)电脑上的RS232接口采用的是负逻辑电平：-15~-3表示逻辑1；+15~+3表示逻辑0；电压值通常在7V左右(3)我们可以使用串口电缆直接连接两台PC机的串口，实现两台PC机的串口通讯。

但是PC 机和单片机的通讯却不能够用电缆直接进行连接，原因是PC机RS232串口的电平标准和单片机的TTL电平不一致，因此单片机和PC机之间的串口通讯必须要有一个RS232/TTL电平转换电路。

通常这个电路都选择专用的RS232接口电平转换集成电路进行设计，如MAX232、HIN232等。

2.单片机串口输出的逻辑电平单片机的串口输出电路采用的逻辑电平是TTL电平。

这种电平信号由TTL器件产生的，一般的芯片，如运放，数字器件等...TTL：Transistor-Transistor Logic 三极管结构。

Vcc：5V；VOH>=2.4V；VOL<=0.5V；VIH>=2V；VIL<=0.8V3.单片机与电脑串口的连接首先解决的就是逻辑接口电平的问题，其次就是通信方法及方式的问题（1）在这里我们可以使用集成芯片MAX232，这是一款专门用来进行信号电平的转换的芯片，使用起来简单方便，这里把电路贴出。

（2）当然，我们也可以使用分立元件来搭建RS232电平转换电路以供我们实验使用，下图给出了一个常见电路，只要器件完好，电路焊接完毕后即可正常工作，经实际使用，效果良好。

TTL to RS232 adaptor ExplainedTTL 转RS232适配器详解How to build a simple TTL to RS232 adaptor for yourmicrocontroller projects. You should be able to scrounge allthe parts you need or buy them at your local Radio Shack. Inthis article I explain how the adaptor works and provide manylinks to more information you need to know as amicrocontroller hobbyist. This article should be very helpful tothose that receive the free Arduino compatible kit offered byuC hobby as part of the Arduino Microcontroller kit giveaway.作为一个业余的微控制器爱好者，在这片文章里，我会解释这个适配器是如何工作的，并且提供很多链接让大家来了解所需要的信息。

Just about every microcontroller available today includes at lest one UART or serial port. Serial ports are the most common way to communicate with auC or other devices such as GPS receivers. The most common interface type is RS232, only a simple conversion from the logic level signals of the uC serial RX and TX pins is required to work with RS232.RS232 101For a detailed understanding of RS232 and serial interfacing in general, go to Beyond Logic, the mother load for interfacing information. From this point forward I will assume you know enough about serial communications and will focus on the why and how for the TTL to RS232 adaptor.通过前面这点知识，我将假定知道了关于串口通信足够的知识，然后把注意力集中在TTL-to-RS232适配器上。

TTL电平、CMOS电平、RS232电平电平的概念：什么是电压、电流、电功率？无线电爱好者都十分清楚。

而谈及“电平”能说清楚的人却不多。

尽管人们经常遇到，书刊中亦多次谈起电路中的高电平、低电平、电平增益、电平衰减，就连电工必备的万用表上都有专测电平的方法和刻线，而且“dB”、“dBμ”、“dBm”的字样也常常可见。

尽管如此，因“电平”本身概念抽象，更无恰当的比喻，故人们总是理解不清、记忆不深。

人们在初学“电”的时候，往往把抽象的电学概念用水的具体现象进行比喻。

如水流比电流、水压似电压、水阻喻电阻。

解释“电平”不妨如法炮制。

我们说的“水平”，词典中解释与水平面平行、或在某方面达到一定高度，引申指事物在同等条件下的比较结论。

如人们常说到张某工作很有水平、李某办事水平很差。

这样的话都知其含义所在。

即指“张某”与“李某”相比而言。

故借“水平”来比喻“电平”能使人便于理解。

什么是“电平”？“电平”就是指电路中两点或几点在相同阻抗下电量的相对比值。

这里的电量自然指“电功率”、“电压”、“电流”并将倍数化为对数，用“分贝”表示，记作“dB”。

分别记作：10lg(P2/P1)、20lg(U2/U1)、20lg(I2/I1)上式中P、U、I分别是电功率、电压、电流。

使用“dB”有两个好处：其一读写、计算方便。

如多级放大器的总放大倍数为各级放大倍数相乘，用分贝则可改用相加。

其二能如实地反映人对声音的感觉。

实践证明，声音的分贝数增加或减少一倍，人耳听觉响度也提高或降低一倍。

即人耳听觉与声音功率分贝数成正比。

例如蚊子叫声与大炮响声相差100万倍，但人的感觉仅有60倍的差异，而100万倍恰是60dB。

一、TTL电平：TTL 电平信号被利用的最多是因为通常数据表示采用二进制规定，+5V等价于逻辑“1”，0V等价于逻辑“0”，这被称做TTL（Transistor- Transistor Logic 晶体管-晶体管逻辑电平）信号系统，这是计算机处理器控制的设备内部各部分之间通信的标准技术。

TTL电平、CMOS电平、RS232通信电平的概念及区别电平的概念：什么是、、电功率？兴趣者都非常清晰。

而谈及“电平”能说清晰的人却不多。

尽管人们常常碰到，书刊中亦多次谈起中的高电平、低电平、电平增益、电平衰减，就连电工必备的上都有专测电平的办法和刻线，而且“dB”、“dBμ”、“dBm”的字样也经常可见。

尽管如此，因“电平”本身概念抽象，更无恰当的比方，故人们总是理解不清、记忆不深。

人们在初学“电”的时候，往往把抽象的电学概念用水的详细现象举行比方。

如水流比电流、水压似电压、水阻喻。

说明“电平”不妨如法炮制。

我们说的“水平”，词典中说明与水平面平行、或在某方面达到一定高度，引申指事物在同等条件下的比较结论。

如人们常说到张某工作很有水平、李某办事水平很差。

这样的话都知其含义所在。

即指“张某”与“李某”相比而言。

故借“水平”来比方“电平”能使人便于理解。

什么是“电平”？“电平”就是指电路中两点或几点在相同阻抗下电量的相对照值。

这里的电量自然指“电功率”、“电压”、“电流”并将倍数化为对数，用“分贝”表示，记作“dB”。

分离记作：10lg(P2/P1)、20lg(U2/U1)、20lg(I2/I1)上式中P、U、I 分离是电功率、电压、电流。

用法“dB”有两个益处：其一读写、计算便利。

如多级的总放大倍数为各级放大倍数相乘，用分贝则可改用相加。

其二能照实地反映人对声音的感觉。

实践证实，声音的分贝数增强或削减一倍，人耳听觉响度也提高或降低一倍。

即人耳听觉与声音功率分贝数成正比。

例如蚊子叫声与大炮响声相差100万倍，但人的感觉仅有60倍的差异，而100万倍恰是60dB。

一、TTL电平：TTL 电平信号被利用的最多是由于通常数据表示采纳二进制规定，+5V等价于规律“1”，0V等价于规律“0”，这被称做TTL（Transistor-TransistorLogic晶体管-晶体管规律电平）信号系统，这是计算机处理器控制的设备内部各部分之间通信的标准技术。

硬件基础系列之一RS232接口目录目录 (ii)1. 概述...................................................................................................................... - 1 -2. 电气特性............................................................................................................... - 1 -3. 机械特性............................................................................................................... - 1 -3.1. DB-25连接器 .............................................................................................. - 1 -3.2. DB-9连接器................................................................................................ - 2 -3.3. RJ45连接器 ................................................................................................ - 2 -3.4. 传输距离 .................................................................................................... - 3 -4. 接口信号............................................................................................................... - 4 -4.1. 信号描述 .................................................................................................... - 4 -4.2. 信号用途 .................................................................................................... - 5 -5. 接线应用............................................................................................................... - 5 -6. 数据传输协议........................................................................................................ - 6 -7. 典型应用电路........................................................................................................ - 8 -7.1. 电平转换电路 ............................................................................................. - 8 -8. 优点VS缺点 ........................................................................................................- 10 -8.1. 优点 ..........................................................................................................- 10 -8.2. 缺点 ..........................................................................................................- 10 -9. Q&A .....................................................................................................................- 10 -9.1. 简答题.......................................................................................................- 10 -9.2. 判断题.......................................................................................................- 10 -9.3. 选择题.......................................................................................................- 11 -9.4. 答案 ..........................................................................................................- 11 -1.概述RS-232-C是美国电子工业协会EIA（Electronic Industry Association）制定的一种串行物理接口标准。

ttl转232模块引脚定义TTL转232模块引脚定义TTL转232模块是一种常用的电路模块，用于将TTL电平信号转换为RS232电平信号，实现TTL设备和RS232设备之间的通信。

在使用TTL转232模块时，我们需要了解其引脚定义及其功能，以确保正确连接和使用。

1. VCC引脚：VCC引脚用于供电，通常连接到3.3V或5V电源。

在连接电源时，需要注意电源的电压与模块的规格要求相匹配。

2. GND引脚：GND引脚用于接地，与外部设备的地线相连。

3. TXD引脚：TXD引脚是TTL转232模块的发送引脚，用于发送数据。

将该引脚连接到RS232设备的接收引脚，实现数据的发送。

4. RXD引脚：RXD引脚是TTL转232模块的接收引脚，用于接收数据。

将该引脚连接到RS232设备的发送引脚，实现数据的接收。

5. RTS引脚：RTS引脚是TTL转232模块的请求发送引脚，用于控制数据的发送。

当外部设备准备好接收数据时，将该引脚拉低，请求TTL转232模块发送数据。

6. CTS引脚：CTS引脚是TTL转232模块的清除发送引脚，用于控制数据的发送。

当外部设备无法接收数据时，将该引脚拉低，通知TTL转232模块停止发送数据。

7. DTR引脚：DTR引脚是TTL转232模块的数据终端就绪引脚，用于控制数据的发送。

当外部设备准备好发送数据时，将该引脚拉低，通知TTL转232模块发送数据。

8. DSR引脚：DSR引脚是TTL转232模块的数据设备就绪引脚，用于检测外部设备是否准备好发送数据。

当外部设备准备好发送数据时，该引脚为高电平。

9. RI引脚：RI引脚是TTL转232模块的振铃指示引脚，用于指示外部设备是否有来电信号。

当外部设备有来电信号时，该引脚为高电平。

10. CD引脚：CD引脚是TTL转232模块的载波检测引脚，用于检测外部设备是否有载波信号。

当外部设备有载波信号时，该引脚为高电平。

通过了解TTL转232模块的引脚定义，我们可以根据实际需求正确连接模块，并进行相应的数据通信操作。

据。
DTR(数据终端就绪)：如数据终端设备(DTE)处于可接收数据的状态，此信
号有效，允许数据通信装置(DCE)发送数据。反之，如数据终端设备(DTE)处
于不可接收数据的状态，此信号无效，不允许数据通信装置(DCE)发送数
据。
因而采用RS-232标准的通信，除了连接发送和接收的数据线外还需连接控
制信号。图8-3为采用RS-232标准进行通信常用的连接方法。
平，采用&plusmn;12V电源，当输入为TTL1电平时，输出为-12V的信号;
当输入为TTL0电平时，输出为+12V的信号。MC1489为接收器，将RS-
232电平转换为TTL电平，采用5V电源。当输入为-12V时，输出TTL1电
平;当输入为+12V时，输出TTL0电平。
采用单电源供电的RS-232电平转换器件利用内部的电源电压变换器将输入
出。在一个芯片中可包含不同数量的电平转换电路，如图8-5所示的
MAXIM公司的MAX232提供了两个发送电平转换电路和两个接收电平转换
电路。
图8-5 RS-232电平转换电路

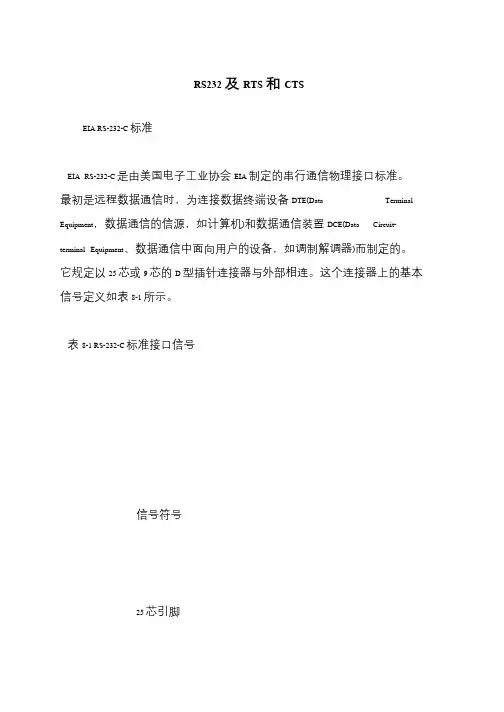

RS232中RTS和CTS的作用
问：
以前挺明白的，今天一下子觉得以前的理解都不对了，以下三种解释哪个
对呢?
解释一：
RTS：终端我已经准备就绪，有数据就发过来吧
的+5V电源变换成RS-232输出电平所需的&plusmn;10V电压。由于器件内部
的电源电压变换器由电荷泵和倍压电路构成，因而需外接倍压和滤波电容，
电容的容量和质量将影响此电路能否正常工作。此类电路的TIN端为发送的
TTL/CMOS电平的输入，TOUT端为发送的RS-232电平输出，与此对应，

RS232TO TTL 通讯模块
功能简介
实现RS232到TTL数据转换。

芯片采用MAX3232适用电压3V-5.5V,具有ESD保护功能、支持流控制、零延时自动收发转换和波特率自适应特点，即插即用，稳定可靠。

主要资源：
一、DB9母头RS232接口带流控功能可直接接电脑
二、2.54排针RS232接口带流控功能可替代DB9接头
三、3个指示灯分别是电源指示灯、数据收指示灯、数据发指示灯
四、2.54排针TTL接口带流控功能可直接接TTL设备
使用说明
以MCU单片机TTL到PC台式机RS232数据通信为例
1、PC台式机接DB9接口
2、MCU通过杜邦线接排针P1接口
P1接口说明
1GND接GND信号流向：GND
2VCC接3V-5V信号流向：VCC<--MCU_5V/MCU_3.3V
3RX接MCU_TX信号流向：PC_RX<--MAX3232<--RX
4TX接MCU_RX信号流向：PC_TX-->MAX3232-->TX
5CTS接MCU_RTS信号流向：PC_CTS<--MAX3232<--MCU_RTS 6RTS接MCU_CTS信号流向：PC_RTS-->MAX3232-->MCU_CTS
产品附件
1、RS232-TTL小板一个
2、杜邦线十根十种颜色
3、防静电自封袋一个
4、原理图
原理图
https:///?spm=2013.1.1000126.d21.lOnOC1产品图片。

RS232电平RS485电平RS422电平TTL电平232电平或者说串口电平，有的甚至说计算机电平，所有的这些说法，指得都是计算机9针串口（RS232）得电平，采用负逻辑，－15v ~ －3v 代表1＋3v ~ ＋15v 代表0RS485电平和RS422电平由于两者均采用差分传输（平衡传输）的方式，所以他们的电平方式，一般有两个引脚A,B发送端AB间的电压差＋2 ～＋6v 1－2 ～－6v 0接收端AB间的电压差大于＋200mv 1小于－200mv 0定义逻辑1为B>A的状态定义逻辑0为A>B的状态AB之间的电压差不小于200mv一对一的接头的情况下RS232 可做到双向传输，全双工通讯最高传输速率20kbps422 只能做到单向传输，半双工通讯，最高传输速率10Mbps485 双向传输，半双工通讯, 最高传输速率10Mbps顺便在这里引用下/user4/rexdu/archives/2006/403924.shtml的文章，总结一下各种电平面总结一下各电平标准。

和新手以及有需要的人共享一下^_^.现在常用的电平标准有TTL、CMOS、LVTTL、LVCMOS、ECL、PECL、LVPECL、RS232、RS485等，还有一些速度比较高的LVDS、GTL、PGTL、CML、HSTL、SSTL等。

下面简单介绍一下各自的供电电源、电平标准以及使用注意事项。

TTL：Transistor-Transistor Logic 三极管结构。

Vcc：5V；VOH>=2.4V；VOL<=0.5V；VIH>=2V；VIL<=0.8V。

因为2.4V与5V之间还有很大空闲，对改善噪声容限并没什么好处，又会白白增大系统功耗，还会影响速度。

所以后来就把一部分“砍”掉了。

也就是后面的LVTTL。

LVTTL又分3.3V、2.5V以及更低电压的LVTTL(Low Voltage TTL)。

3.3V LVTTL：Vcc：3.3V；VOH>=2.4V；VOL<=0.4V；VIH>=2V；VIL<=0.8V。

usb转ttl电路图大全（RS232串口CH340TPL2303）TXD：发送端，一般表示为自己的发送端，正常通信必须接另一个设备的RXD。

RXD：接收端，一般表示为自己的接收端，正常通信必须接另一个设备的TXD。

正常通信时候本身的TXD永远接设备的RXD！自收自发：正常通信时RXD接其他设备的TXD，因此如果要接收自己发送的数据顾名思义，也就是自己接收自己发送的数据，即自身的TXD直接连接到RXD，用来测试本身的发送和接收是否正常，是最快最简单的测试方法，当出现问题时首先做该测试确定是否产品故障。

也称回环测试。

电平逻辑：TTL电平：通常数据表示采用二进制，规定+5V等价于逻辑“1”，0V等价于逻辑“0”，称作TTL信号系统，是正逻辑RS232电平：采用-12V到-3V，等价于逻辑“0”，+3V到+12V 的逻辑电平，等价于逻辑“1”，是负逻辑的。

产品说明：1、主芯片为CP2102，安装驱动后生成虚拟串口2、USB取电，引出接口包括3.3V（《40mA），5V，GND，TX，RX，信号脚电平为3.3V，正逻辑3、板载状态指示灯、收发指示灯，正确安装驱动后状态指示灯会常亮，收发指示灯在通信的时候会闪烁，波特率越高亮度越低4、支持从300bps~1Mbps间的波特率5、通信格式支持：1）5，6，7，8位数据位；2）支持1，1.5，2停止位；3）odd，even，mark，space，none校验6、支持操作系统：windowsvista/xp/server2003/200，MacOS-X/OS-9，Linux7、USB头为公头，可直接连接电脑USB口8、贴片元件为SMT工艺生产，质量稳定9、不含USB头体积为：33*15（mm）模块与单片机请遵循以下连接：usb转ttl电路图（一）：USB转3线制RS232串口图中也是USB转3线制RS232串口，只是输出RS232信号的电平幅度略低。

CH340的R232引脚为高电平，启用了辅助RS232功能，只需外加二极管、三极管、电阻和电容就可代替7.2.节中专用的电平转换电路U5，所以硬件成本更低。

用三极管实现RS-232转TTL电路一1， DB9的2脚为RS-232电平信号接收端，RXD；3脚为RS-232电平信号发送端，TXD；2，DB9的4脚与6脚并联，7脚与8脚并联可能是用于串口取电（与二极1N4148，稳压二极管或者三端稳压器78L05等组成串口取电+5V电路）3，图中的Vcc应该是+5V，TXD接单片机TXD，RXD接单片机RXD。

二工作原理是：C7电容产生负压MAX232只是把TTL电平0V或5V转换到3V到15V或-3V到-15V之间。

TXD为高电平时Q3截止，由于PCRXD内部呈高阻态PCTXD平时为负电平，此电平经过R7使PCRXD也为低电平，逻辑值为1。

TXD为低电平时Q3导通，PCRXD为高电平，逻辑值为0；D1在PCTXD为低电平时导通，使电容充电，在PCTXD为高电平时D1截止，电容不能放电，能够维持PCRXD上的低电平。

PC发数据时，PCTXD空闲时为低电平，为高电平时Q4导通RXD变低，逻辑值为0三三极管代替MAX232集成电路的制作PC机串口大家都不会陌生了吧！我们可以使用串口电缆直接连接两台PC机的串口，实现两台PC机的串口通讯。

但是PC机和单片机的通讯却不能够用电缆直接进行连接，原因是PC机RS232串口的电平标准和单片机的TTL电平不一致，因此单片机和PC机之间的串口通讯必须要有一个RS232/TTL 电平转换电路。

通常这个电路都选择专用的RS232接口电平转换集成电路进行设计，如MAX232、HIN232等。

本实验采用NIH232CP芯片来完成串口接口电路，NIH232和MAX232可以直接互换。

当然，我们也可以使用分立元件来搭建RS232电平转换电路以供我们实验使用，下图给出了一个常见电路，只要器件完好，电路焊接完毕后即可正常工作，经实际使用，效果良好。

不用MAX232实现DSP或MCU与PC通讯的电路，元件经济，结构简单设计巧妙。

工作原理是：MAX232只是把TTL电平0V或5V转换到3V到15V或-3V到-15V之间。

RS232电平或者说串口电平，有的甚至说计算机电平，所有的这些说法，指得都是计算机9针串口（RS232）的电平，采用负逻辑，－15v ~ －3v 代表1＋3v ~ ＋15v 代表0RS485电平和RS422电平由于两者均采用差分传输（平衡传输）的方式，所以它们的电平方式，一般有两个引脚A,B 发送端AB间的电压差+2 ~ +6v 1-2 ~ -6v 0接收端AB间的电压差大于+200mv 1小于-200mv 0定义逻辑1为B>A的状态定义逻辑0为A>B的状态AB之间的电压差不小于200mv一对一的接头的情况下RS232 可做到双向传输，全双工通讯最高传输速率20kbpsRS422 只能做到单向传输，半双工通讯，最高传输速率10MbpsRS485 双向传输，半双工通讯, 最高传输速率10Mbps另外，总结下常用电平标准：现在常用的电平标准有TTL、CMOS、LVTTL、LVCMOS、ECL、PECL、LVPECL、RS232、RS485等，还有一些速度比较高的LVDS、GTL、PGTL、CML、HSTL、SSTL等。

下面简单介绍一下各自的供电电源、电平标准以及使用注意事项。

TTL：Transistor-Transistor Logic 三极管逻辑。

Vcc：5V；VOH>=2.4V；VOL<=0.5V；VIH>=2V；VIL<=0.8V。

因为2.4V与5V之间还有很大空闲，对改善噪声容限并没什么好处，又会白白增大系统功耗，还会影响速度。

所以后来就把一部分“砍”掉了。

也就是后面的LVTTL。

LVTTL又分3.3V、2.5V以及更低电压的LVTTL(Low V oltage TTL)。

3.3V LVTTL：Vcc：3.3V；VOH>=2.4V；VOL<=0.4V；VIH>=2V；VIL<=0.8V。

2.5V LVTTL：Vcc：2.5V；VOH>=2.0V；VOL<=0.2V；VIH>=1.7V；VIL<=0.7V。

RS232电平或者说串口电平，有的甚至说计算机电平，所有的这些说法，指得都是计算机9针串口（RS232）的电平，采用负逻辑，－15v ~ －3v 代表1＋3v ~ ＋15v 代表0RS485电平和RS422电平由于两者均采用差分传输（平衡传输）的方式，所以它们的电平方式，一般有两个引脚A,B发送端AB间的电压差+2 ~ +6v 1-2 ~ -6v 0接收端AB间的电压差大于+200mv 1小于-200mv 0定义逻辑1为B>A的状态定义逻辑0为A>B的状态AB之间的电压差不小于200mv一对一的接头的情况下RS232 可做到双向传输，全双工通讯最高传输速率20kbpsRS422 只能做到单向传输，半双工通讯，最高传输速率10MbpsRS485 双向传输，半双工通讯, 最高传输速率10Mbps另外，总结下常用电平标准：现在常用的电平标准有TTL、CMOS、LVTTL、LVCMOS、ECL、PECL、LVPECL、RS232、RS485等，还有一些速度比较高的LVDS、GTL、PGTL、CML、HSTL、SSTL等。

下面简单介绍一下各自的供电电源、电平标准以及使用注意事项。

TTL：Transistor-Transistor Logic 三极管逻辑。

Vcc：5V；VOH>=2.4V；VOL<=0.5V；VIH>=2V；VIL<=0.8V。

因为2.4V与5V之间还有很大空闲，对改善噪声容限并没什么好处，又会白白增大系统功耗，还会影响速度。

所以后来就把一部分“砍”掉了。

也就是后面的LVTTL。

LVTTL又分3.3V、2.5V以及更低电压的LVTTL(Low Voltage TTL)。

3.3V LVTTL：Vcc：3.3V；VOH>=2.4V；VOL<=0.4V；VIH>=2V；VIL<=0.8V。

2.5V LVTTL：Vcc：2.5V；VOH>=2.0V；VOL<=0.2V；VIH>=1.7V；VIL<=0.7V。

一、TTL电平TTL电平信号被利用的最多是因为通常数据表示采用二进制规定，+5V等价于逻辑“1”，0V等价于逻辑“0”，这被称做TTL（Transistor-Transistor Logic 晶体管-晶体管逻辑电平）信号系统，这是计算机处理器控制的设备内部各部分之间通信的标准技术。

TTL 电平信号对于计算机处理器控制的设备内部的数据传输是很理想的，首先计算机处理器控制的设备内部的数据传输对于电源的要求不高以及热损耗也较低，另外 TTL电平信号直接与集成电路连接而不需要价格昂贵的线路驱动器以及接收器电路；再者，计算机处理器控制的设备内部的数据传输是在高速下进行的，而TTL 接口的操作恰能满足这个要求。

TTL型通信大多数情况下，是采用并行数据传输方式，而并行数据传输对于超过10英尺的距离就不适合了。

这是由于可靠性和成本两面的原因。

因为在并行接口中存在着偏相和不对称的问题，这些问题对可靠性均有影响。

TTL输出高电平>2.4V，输出低电平<0.4V。

在室温下，一般输出高电平是3.5V，输出低电平是0.2V。

最小输入高电平和低电平：输入高电平>=2.0V，输入低电平<=0.8V，噪声容限是0.4V。

TTL电路是电流控制器件，TTL电路的速度快，传输延迟时间短(5-10ns)，但是功耗大。

输出 L： <0.8V ； H：>2.4V。

输入 L： <1.2V ； H：>2.0VTTL器件输出低电平要小于0.8V，高电平要大于2.4V。

输入，低于1.2V就认为是0，高于2.0就认为是1。

二、CMOS电平输出 L： <0.1*Vcc ； H：>0.9*Vcc。

输入 L： <0.3*Vcc ； H：>0.7*Vcc.由于CMOS电源采用12V，则输入低于3.6V为低电平，噪声容限为1.8V，高于3.5V为高电平，噪声容限高为1.8V。

比TTL有更高的噪声容限。

实验报告要求
1、测量并记录电荷泵的输出电压 （Pin2和Pin6） 2、测量并记录RS232芯片的输入TTL 波形，变换后的232电平波形，和传输 回TTL电平的波形。（注意记录三波 形的相位关系）
下周实验 LED数码管显示实验
TTL－RS232 电平转换实验
一、实验目的
仪器仪表与上位机通信、或仪器仪表之 间的通信常用RS232串行通信接口，作为 仪器仪表的这一部分电路也需要了解掌握 它。 1、了解RS232串行通信原理； 2、学会TTL－RS232电平转换电路的应用；
二、RS232通信协议
1、电平 仪器仪表内单片机送来的 TTL电平要变换成
CC 22++
CC 22--
TII11 TII22 RR OO11 RR OO22 GGNNDD MMAAXX22332 2
VV++
VV- -
TTOO11 TTOO22 RRII1 RRII2 VVCC CC
C3
C3 1 05
2
+5V
1UF
+88..55VV
6
C4
C4 1 05
-88..55VV
1UF
MAX232 的应用信息
实验电路
RR11 3 30 330
CC11 1U05F11
+55VV
33
RR 22
8
7
55KK66
2
6
CC
1
NNEE555555
UU22
4
CC22 1U05F44
55
3
IINN 1111
1100
5
OOUUT
1122 99
CC 66
