利用MOS管进行电平转换,实现不同电平系统的通信

电平转换电路和电源转换电路设计一引言电平及（电源）转换电路是（硬件）设计中的常见电路，用于将一个电平/电源转换为另一个不同电平/电源，确保外设之间可以正常（通信）和工作。

本文将介绍这些电路的设计要点，以及电平转换电路和电源转换电路的多种实现方法。

二设计要点在设计电平转换或电源转换电路时，需关注如下几个要点：1、输入和输出电压要求：在设计电路之前，首先要明确输入和输出（信号）的电压要求：输入信号的电压应该高于或等于电平转换电路所接受的最低电压；输出信号的电压应该符合目标设备的耐受要求。

2、驱动能力及转换速率：在设计转换电路时，需要考虑驱动能力需求以及转换速度要求。

3、电路连接方式：电平转换电路可以采用几种不同的连接方式，如单向电平转换、双向电平转换或多路电平转换等。

4、电路稳定性：在设计电平转换电路时，需要考虑电路的稳定性和抗干扰能力，以确保电路能够正常运行并抵抗外部干扰。

5、功耗：电平/电源转换电路在转换时会产生一定的功耗。

在设计过程中，尤其是对功耗要求很高的应用场景，要重点考虑转换电路带来的功耗，并采取相应措施，以确保电路满足功耗指标要求。

6、成本：在硬件（电路设计）中，成本始终是一个重要的考虑因素。

在设计转换电路时需要评估不同设计方案的成本，在成本和性能之间找到平衡点。

7、（仿真）和测试：在完成转换电路的设计后，进行仿真和测试是非常重要的步骤。

通过仿真可以验证电路的性能和稳定性，测试则可以确保电路在实际应用中能够正常工作。

三通讯信号电平转换的几种实现方法以下是几种常见的通讯信号电平转换电路的实现方法：1、MOS管电平转换电路MOS管搭建的电平转换电路是双向电平转换，电路示例如下图所示，其原理如下：（1）信号自（高压）向低压（左侧->右侧）转换时：左侧高电平时：MOS初始状态为截止，右侧输出高电压，MOS 保持截止；左侧低电平时：右侧通过MOS内的体（二极管）将输出信号拉至低电平，而后MOS导通，右侧保持输出低电平；（2）信号自右侧->左侧时：右侧高电平时：MOS截止，左侧通过上拉（电阻）输出高电平；右侧低电平时：MOS导通，左侧输出低电平；图：MOS管电平转换电路2、三极管电平转换电路三极管电平转换电路也有多种实现方式。

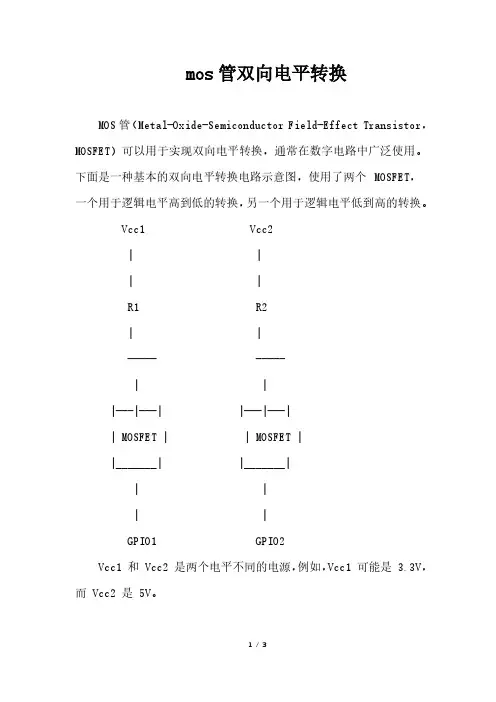

mos管双向电平转换MOS管（Metal-Oxide-Semiconductor Field-Effect Transistor，MOSFET）可以用于实现双向电平转换，通常在数字电路中广泛使用。

下面是一种基本的双向电平转换电路示意图，使用了两个MOSFET，一个用于逻辑电平高到低的转换，另一个用于逻辑电平低到高的转换。

Vcc1 Vcc2| || |R1 R2| |----- -----| ||---|---| |---|---|| MOSFET | | MOSFET ||_______| |_______|| || |GPIO1 GPIO2Vcc1 和 Vcc2 是两个电平不同的电源，例如，Vcc1 可能是 3.3V，而 Vcc2 是 5V。

R1 和 R2 是上拉电阻，用于确保 MOSFET 的门极始终有一个合适的电平。

它们通常被选为 10k 欧姆。

两个MOSFET 分别连接到两个不同的GPIO 引脚。

GPIO1 控制从 Vcc1 到 Vcc2 的方向，GPIO2 控制从 Vcc2 到 Vcc1 的方向。

这个电路的工作原理：当 GPIO1 输出高电平时，MOSFET1 通。

这时，Vcc1 上的信号能够流向 Vcc2。

当 GPIO1 输出低电平时，MOSFET1 截断。

这时，Vcc2 上的信号不能流向 Vcc1。

当 GPIO2 输出高电平时，MOSFET2 通。

这时，Vcc2 上的信号能够流向 Vcc1。

当 GPIO2 输出低电平时，MOSFET2 截断。

这时，Vcc1 上的信号不能流向 Vcc2。

这种电路可以实现从一个电平域到另一个电平域的双向转换，而且由于使用了MOSFET，电路的开关速度较快。

实际电路中需要根据具体情况调整元件参数和连接方式。

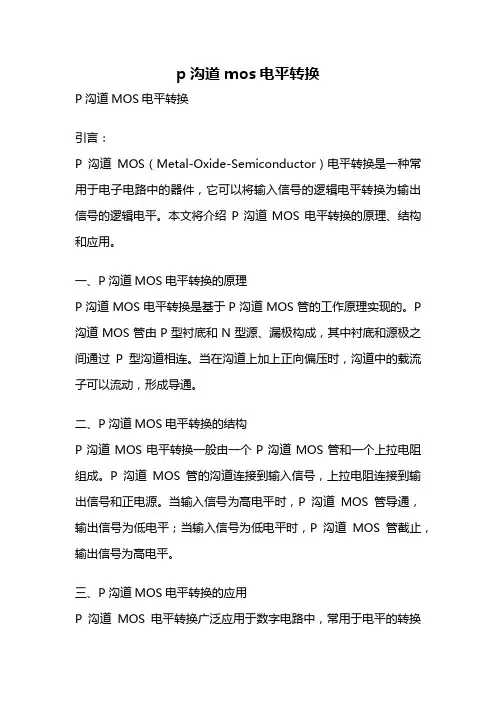

p沟道mos电平转换P沟道MOS电平转换引言：P沟道MOS（Metal-Oxide-Semiconductor）电平转换是一种常用于电子电路中的器件，它可以将输入信号的逻辑电平转换为输出信号的逻辑电平。

本文将介绍P沟道MOS电平转换的原理、结构和应用。

一、P沟道MOS电平转换的原理P沟道MOS电平转换是基于P沟道MOS管的工作原理实现的。

P 沟道MOS管由P型衬底和N型源、漏极构成，其中衬底和源极之间通过P型沟道相连。

当在沟道上加上正向偏压时，沟道中的载流子可以流动，形成导通。

二、P沟道MOS电平转换的结构P沟道MOS电平转换一般由一个P沟道MOS管和一个上拉电阻组成。

P沟道MOS管的沟道连接到输入信号，上拉电阻连接到输出信号和正电源。

当输入信号为高电平时，P沟道MOS管导通，输出信号为低电平；当输入信号为低电平时，P沟道MOS管截止，输出信号为高电平。

三、P沟道MOS电平转换的应用P沟道MOS电平转换广泛应用于数字电路中，常用于电平的转换和信号的放大。

例如，在数字集成电路中，输入信号可能是3.3V的逻辑电平，而输出信号需要转换成5V的逻辑电平，这时可以通过P 沟道MOS电平转换实现。

四、P沟道MOS电平转换的优缺点P沟道MOS电平转换的优点是结构简单、功耗低、速度快。

而缺点是输出信号的上升沿和下降沿可能不够陡峭，从而影响信号的稳定性和传输速率。

五、P沟道MOS电平转换的改进方法为了改善P沟道MOS电平转换的性能，可以采取以下几种方法：1. 使用级联的P沟道MOS管，增加输出信号的驱动能力，提高电平转换的速度和稳定性；2. 添加负反馈电路，调节输出信号的上升沿和下降沿，提高信号的稳定性；3. 优化电路布局，减小电路的电容和电阻，降低信号传输的延迟和功耗；4. 使用更高性能的P沟道MOS管，提高电路的工作频率和稳定性。

六、总结P沟道MOS电平转换是一种常用的电子器件，可以将输入信号的逻辑电平转换为输出信号的逻辑电平。

三极管和MOS电平转换电路在电子电路设计中起着重要的作用。

它们可以将不同电平之间的信号进行转换，使得不兼容的电路能够相互协调工作。

本文将就三极管和MOS电平转换电路的特点、优劣势及应用进行对比分析，以期为电子工程师在实际应用中选择合适的电平转换电路提供参考。

二、三极管电平转换电路1. 特点：三极管电平转换电路是通过三极管的放大特性来实现信号电平的转换。

其简单、成本低廉，适用于小功率、低频率的电路。

2. 优劣势：① 优势：成本低、易于实现② 劣势：存在电压下降、功耗大、温度敏感等缺点3. 应用：常用于模拟信号的放大和处理、低频率数据传输等领域。

三、MOS电平转换电路1. 特点：MOS电平转换电路利用金属氧化物半导体场效应管（MOSFET）来进行电平转换，具有高输入电阻、低输入电流的特点，适用于高速、大功率的电路。

2. 优劣势：① 优势：输入输出电平匹配好、响应速度快、功耗低② 劣势：对静电、温度敏感，电压容忍度低3. 应用：广泛用于高速数字信号处理、功率放大、模数转换、电源管四、对比分析1. 成本：三极管电平转换电路的成本较低，而MOS电平转换电路的成本较高。

2. 性能：MOS电平转换电路具有更好的性能，响应速度快、功耗低、输入输出电平匹配好，而三极管电平转换电路存在电压下降、功耗大等问题。

3. 适用场景：三极管电平转换电路适用于小功率、低频率的电路，MOS电平转换电路适用于高速、大功率的电路。

4. 稳定性：MOS电平转换电路对静电、温度较为敏感，电压容忍度较低，而三极管电平转换电路在一定程度上稳定性较好。

五、结论三极管电平转换电路和MOS电平转换电路各有其优劣势，应根据实际应用的需求来选择合适的电平转换电路。

对于小功率、低频率的电路，可以选择成本低廉的三极管电平转换电路；对于高速、大功率的电路，则应选择性能更优越的MOS电平转换电路。

在实际应用中，还需综合考虑成本、性能、稳定性等因素，进行合理的选择。

mos 3.3v转5v电平转换电路摘要：一、电平转换电路简介1.电平转换的概念2.电平转换电路的作用二、3.3v 转5v 电平转换电路设计1.电平转换器的工作原理2.3.3v 转5v 电平转换器的选择3.电路连接方式和注意事项三、电平转换电路应用1.常见应用场景2.实际应用案例四、电平转换电路的优缺点1.优点2.缺点正文：一、电平转换电路简介电平转换电路是一种将不同电压等级的信号进行转换的电路，常见的有3.3v 转5v 电平转换电路。

电平转换电路在电子设备中有着广泛的应用，主要作用是将不同电压等级的信号进行匹配，以便进行信号传输和处理。

通过电平转换，可以实现不同电压等级设备之间的通信，提高系统的兼容性和可靠性。

二、3.3v 转5v 电平转换电路设计1.电平转换器的工作原理电平转换器是一种能够实现不同电压等级信号转换的电子元件，其工作原理主要是通过控制开关器件的开关时间，实现输入电压与输出电压之间的能量传递。

在3.3v 转5v 电平转换电路中，电平转换器将3.3v 的输入电压转换为5v 的输出电压。

2.3.3v 转5v 电平转换器的选择在设计3.3v 转5v 电平转换电路时，需要选择合适的电平转换器。

根据实际应用需求，可以选择不同类型的电平转换器，如线性稳压器、开关稳压器等。

在选择过程中，需要考虑电平转换器的转换效率、输出电压稳定性、负载电流能力等因素。

3.电路连接方式和注意事项在设计3.3v 转5v 电平转换电路时，需要合理连接电平转换器与输入、输出负载。

通常情况下，电平转换器输入端连接3.3v 电压，输出端连接5v 电压。

在连接过程中，需要注意以下几点：- 确保输入、输出电压与电平转换器的输入、输出电压范围相匹配。

- 合理布局电路，尽量减小电路寄生参数对性能的影响。

- 考虑电路的散热问题，确保电平转换器在稳定工作范围内。

三、电平转换电路应用1.常见应用场景3.3v 转5v 电平转换电路在电子设备中有着广泛的应用，如微控制器、传感器、通信设备等。

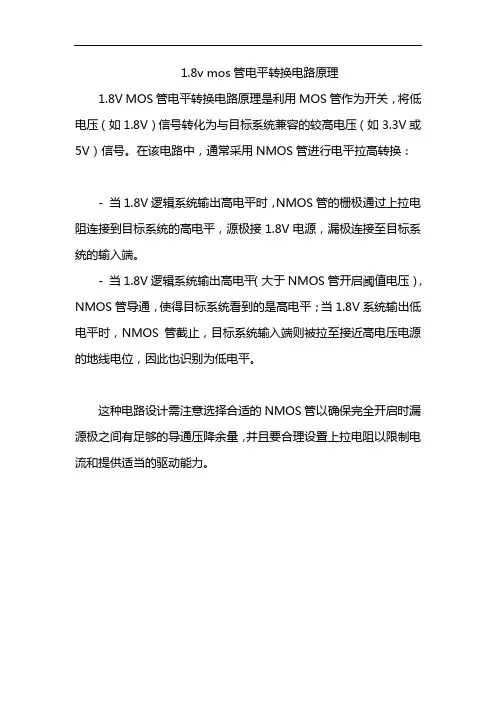

1.8v mos管电平转换电路原理
1.8V MOS管电平转换电路原理是利用MOS管作为开关，将低电压（如1.8V）信号转化为与目标系统兼容的较高电压（如3.3V或5V）信号。

在该电路中，通常采用NMOS管进行电平拉高转换：
- 当1.8V逻辑系统输出高电平时，NMOS管的栅极通过上拉电阻连接到目标系统的高电平，源极接1.8V电源，漏极连接至目标系统的输入端。

- 当1.8V逻辑系统输出高电平（大于NMOS管开启阈值电压），NMOS管导通，使得目标系统看到的是高电平；当1.8V系统输出低电平时，NMOS管截止，目标系统输入端则被拉至接近高电压电源的地线电位，因此也识别为低电平。

这种电路设计需注意选择合适的NMOS管以确保完全开启时漏源极之间有足够的导通压降余量，并且要合理设置上拉电阻以限制电流和提供适当的驱动能力。

mos电平转换电路问题MOS电平转换电路问题MOS电平转换电路是一种广泛应用的电路，主要是把一个信号通过合适的电路处理，输出一个不同幅度、不同波形、不同频率的信号。

然而，正因为应用广泛，MOS电平转换电路中也存在一些问题。

一、偏移电压问题偏移电压会导致输出波形不对称，使输出信号的幅度低于理论值，甚至出现失真。

偏移电压可以通过电路调整或模拟输入信号进行改变，也可以通过改变电路零点位置来解决。

二、本底噪声问题信号在MOS电平转换电路中会受到各种干扰，特别是在高频信号传输时，会引起本底噪声。

解决该问题的方法包括加强滤波、减小器件的噪声系数等措施。

三、电路响应时间问题MOS电平转换电路输出信号的响应时间是指信号从失真到输出以正常幅度输出的时间。

一般而言，MOS电平转换电路响应时间会较慢，为了提高响应时间，可以增加电路放大系数、改变管子特性、缩短片上信号传播时间等措施。

四、温度稳定性问题温度是影响MOS电平转换电路性能的一个关键因素。

温度升高会导致管子特性改变，进而影响到电路的工作状态。

为了解决这个问题，可以采用温度补偿电路、提高器件稳定性、降低电源噪声等措施。

五、电源噪声问题电源噪声是指电源输入端的一些电磁信号，这些信号会干扰MOS电平转换电路的正常工作。

为了抵抗电源噪声，可以采取集中屏蔽、辅助过滤等措施。

六、电路匹配问题MOS电平转换电路中各个元器件之间的参数不同，使得电路的性能分散、不稳定。

为了解决这个问题，可以通过提高元器件的精度、阻容匹配等措施来达到电路稳定的目的。

总之，MOS电平转换电路的问题较多，但是这些问题可以通过合适的措施来有效解决或缓和。

为了使得MOS电平转换电路能够更好地发挥作用，需要在设计中充分考虑各个因素的影响，并采取相应的措施。

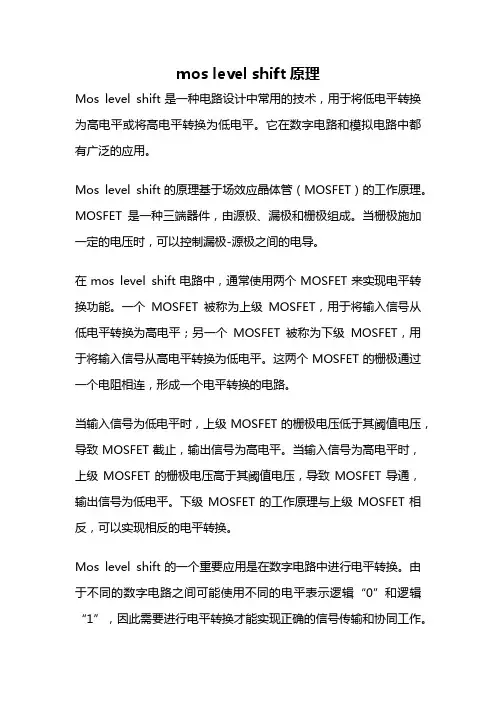

mos level shift原理Mos level shift是一种电路设计中常用的技术，用于将低电平转换为高电平或将高电平转换为低电平。

它在数字电路和模拟电路中都有广泛的应用。

Mos level shift的原理基于场效应晶体管（MOSFET）的工作原理。

MOSFET是一种三端器件，由源极、漏极和栅极组成。

当栅极施加一定的电压时，可以控制漏极-源极之间的电导。

在mos level shift电路中，通常使用两个MOSFET来实现电平转换功能。

一个MOSFET被称为上级MOSFET，用于将输入信号从低电平转换为高电平；另一个MOSFET被称为下级MOSFET，用于将输入信号从高电平转换为低电平。

这两个MOSFET的栅极通过一个电阻相连，形成一个电平转换的电路。

当输入信号为低电平时，上级MOSFET的栅极电压低于其阈值电压，导致MOSFET截止，输出信号为高电平。

当输入信号为高电平时，上级MOSFET的栅极电压高于其阈值电压，导致MOSFET导通，输出信号为低电平。

下级MOSFET的工作原理与上级MOSFET相反，可以实现相反的电平转换。

Mos level shift的一个重要应用是在数字电路中进行电平转换。

由于不同的数字电路之间可能使用不同的电平表示逻辑“0”和逻辑“1”，因此需要进行电平转换才能实现正确的信号传输和协同工作。

Mos level shift可以将一个数字电路的输出信号转换为另一个数字电路的输入信号所需要的电平，从而实现正确的信号传输。

另一个重要的应用领域是模拟电路中的电平转换。

在模拟电路中，不同的子电路可能使用不同的电压代表不同的信号。

通过使用Mos level shift电路，可以将一个模拟电路的输出信号转换为另一个模拟电路所需要的电平，从而实现正确的信号传输和处理。

除了数字电路和模拟电路，Mos level shift还可以应用于其他领域。

例如，在功率电子领域中，Mos level shift可以用于将低电平的控制信号转换为高电平的驱动信号，从而控制功率器件的开关行为。

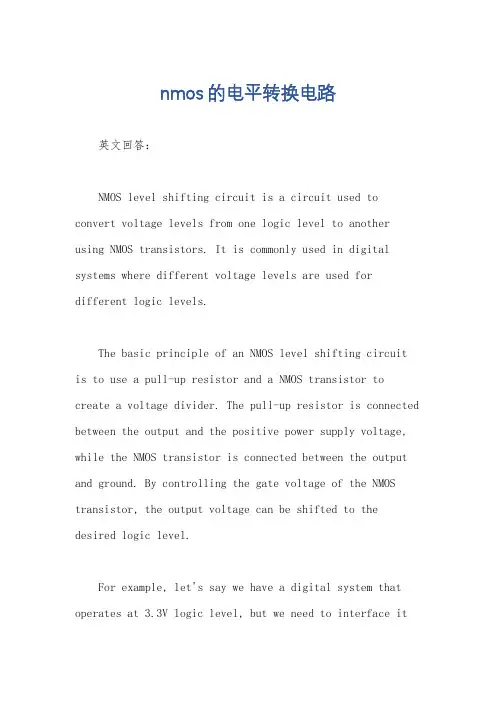

nmos的电平转换电路英文回答：NMOS level shifting circuit is a circuit used to convert voltage levels from one logic level to another using NMOS transistors. It is commonly used in digital systems where different voltage levels are used for different logic levels.The basic principle of an NMOS level shifting circuitis to use a pull-up resistor and a NMOS transistor to create a voltage divider. The pull-up resistor is connected between the output and the positive power supply voltage, while the NMOS transistor is connected between the output and ground. By controlling the gate voltage of the NMOS transistor, the output voltage can be shifted to the desired logic level.For example, let's say we have a digital system that operates at 3.3V logic level, but we need to interface itwith another system that operates at 5V logic level. We can use an NMOS level shifting circuit to convert the 3.3Vlogic level to 5V logic level.In this case, we can connect a pull-up resistor between the output and the 5V power supply, and connect an NMOS transistor between the output and ground. By applying a voltage higher than the threshold voltage of the NMOS transistor to its gate, the transistor will turn on andpull the output voltage close to ground, resulting in a logic low level. On the other hand, by applying a voltage lower than the threshold voltage of the NMOS transistor to its gate, the transistor will turn off and the pull-up resistor will pull the output voltage close to the 5V power supply, resulting in a logic high level.This NMOS level shifting circuit allows us to interface the 3.3V logic level system with the 5V logic level system, ensuring proper communication between the two systems.中文回答：NMOS电平转换电路是一种使用NMOS晶体管将电压从一种逻辑电平转换为另一种逻辑电平的电路。
