大金VRV III八大核心技术介绍

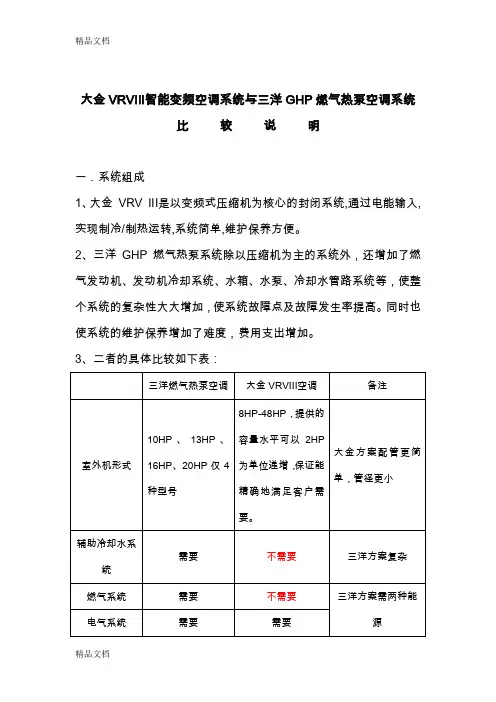

大金VRVⅢ智能变频空调系统与三洋GHP燃气热泵空调系统比较说明一．系统组成1、大金VRV Ⅲ是以变频式压缩机为核心的封闭系统,通过电能输入,实现制冷/制热运转,系统简单,维护保养方便。

2、三洋GHP燃气热泵系统除以压缩机为主的系统外，还增加了燃气发动机、发动机冷却系统、水箱、水泵、冷却水管路系统等，使整个系统的复杂性大大增加，使系统故障点及故障发生率提高。

同时也使系统的维护保养增加了难度，费用支出增加。

3、二者的具体比较如下表：二．冷媒构成1、VRVⅢ智能变频空调系统，冷媒为新型冷媒R410A。

R410A具有高环保性、高制冷制热效果、性能稳定、使用可靠、是R22的最佳替代介质。

在目前的制冷空调领域被广泛的应用，适合中国节能减排的国情。

2、三洋GHP燃气热泵系统，冷媒为R407C，R407C为一种过度型冷媒介质，性能及使用的稳定性差，且价格昂贵，现今在中国大陆已几乎无生产厂家。

另外，R407C是三种非共沸混合物质组成的，由于各混合成份点不同，一旦发生泄漏，则所泄漏的各成份比例必定不同于原系统所注入的原R407C成份比例。

在补充冷媒时，如果仍按泄漏量按原比例成份补充，则会使整个GHP系统冷媒混合比例失衡，影响GHP整个系统运行效果，目前在所有日资企业中多联机的R407C全部进化为R410A（包括三洋）。

同时，由于三洋的变频多联机已全部采用R410A新冷媒，使用R407C冷媒的机器将会停产，而由于压力不同R410A冷媒与R407C冷媒的机器又不可互用的，所以仍采用R407C冷媒的燃气空调必将对今后的维护及配件的供应产生不利影响。

三．室外机机组尺寸重量对比（以10HP为例）从上表不难看出，同样的制冷能力下，三洋GHP燃气热泵机组室外机尺寸、重量都远大于大金VRVⅢ，三洋室外机的其体积是大金的2.5倍，这就使室外机的摆放带来了困难，使楼顶承重大大增加，为建筑结构的安全带来极大的隐患。

四．室内机尺寸、性质对比（以四面出风嵌入式为例）在上表不难看出，三洋室内机的噪音值及机身高度都高于大金同冷量室内机，给安装（特别是吊顶高度的下降）带来了不便。

大金VRV空调系统核心技术特点及优势一、技术先进，能效比（制冷量/耗电量）高大金VRV空调系统是一种超级节能的空调系统，VRV系统室外机采用直流变速控制，室外机的输出可根据室内负荷的大小自动调节，远程直接冷媒输送，改变了目前普通中央空调以水作载体的陈旧模式，是目前风冷热泵机组中能效比最高的空调设备，其能效比可达5.8，比一般风冷热泵机组高20%左右，比一般空调节能40%~50%。

二、产品规格齐全，恒温控制精度高，舒适性高大金VRV室外机从4Hp到48Hp，每两匹为一个间隔，是目前业内产品系列最为全面的VRV中央空调系统。

室内机具有嵌入式、管道式、挂壁式、落地式、悬吊式等11个系列共73种型号可供选择，其造型美观、大方，其中天花板嵌入式机型可多向送风，送风舒适均匀；变频控制加上电子膨胀阀根据室内负荷变化不断调整冷媒流量以及各种温控元件的存在，使室内舒适的温度能保持基本恒定不变(温度波动范围仅±0.5℃)。

三、操作简单、控制方便、自动故障检测大金VRV中央空调无需水泵等辅助设备，室外机、室内机及遥控器均有电脑板，完全采用电脑智能连接，操作VRV空调就同操作家用空调一样简便。

对每台室内机都可以实现单独控制，也可实现分层、分区控制。

如果系统发生故障，室内机遥控器会进行故障自检，使用者只要根据显示内容排除故障。

四、最大限度地节约运行费用、节约能源大金VRV空调系统不仅自身COP值高，而且系统根据空调房间室内机实际使用台数和负荷大小可作单一容量匹配，自动变频调整室外机输出容量，达到用多少、产多少、耗电多少，真正节约电能。

根据实践估算，VRV空调的运行费用是普通中央空调系统运行费用的40%-50%。

五、使用寿命长大金VRV中央空调是世界名牌，室外机、室内机、遥控器及分支器均为日本本土原装生产，无大故障运行时间达15年以上，寿命20年以上。

而一般中央空调，进囗主机寿命可达15年，但末端设备，如风机盘管、空调箱、水泵及管道配件等一般只有5-8年的寿命。

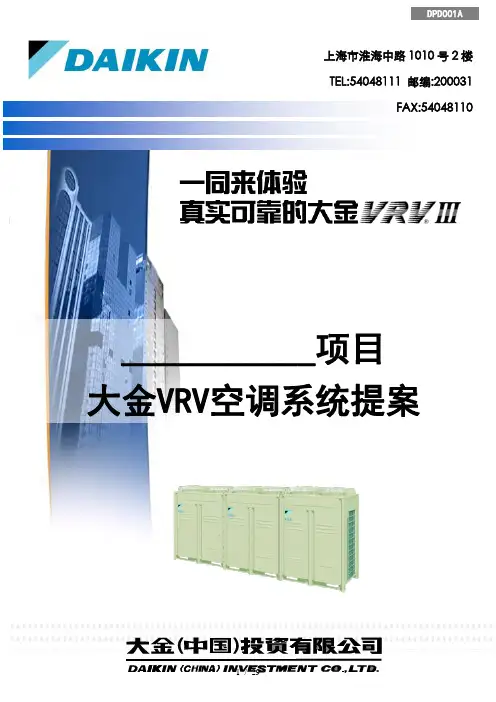

DPD001A.上海市淮海中路1010号2楼TEL:54048111 邮编:200031FAX:54048110___________项目大金VRV空调系统提案目录第一部分：大家的历史第二部分：大金VRVⅢ产品&技术特点概述第三部分：大金VRVⅢ室外机特点介绍第四部分：大金VRVⅢ室内机特点介绍第五部分：大金VRVⅢ八大核心技术介绍第一部分：大金VRV历史1982在世界范围内，大金首次推出VRV，开创了楼宇用多联空调系统的新时代。

这种精致灵活的智能化中央空调打破了传统中央空调模式，可对系统内的室内机进行个别控制。

1987 变频VRV诞生，开始了VRV在空调业界的变频浪潮，VRV的温度控制精确性,节能性有了实质性的飞跃。

1989 涡旋式变频VRV问世。

1990涡旋式变频20HP VRV问世。

VRV的容量逐渐扩充，运转范围不断扩大、产品的种类不断增加。

1995 大容量的VRV Plus推出，对应市场需求。

1997 环保型新冷媒HFC407C开始在VRV产品中采用，推动了VRV在空调业界的新能源浪潮，使越来越多的厂商致力于对新冷媒的研究。

1999 热驱式VRV诞生。

2001 使用R410A型新冷媒的VRV问世。

2003 第二代大型化VRVⅡ诞生，直流变速技术的运用使VRV的节能性有了进一步的提高。

2005 全球销售业绩突破800,000套，以其非凡的魅力赢得了众多的拥护者。

第二部分：大金产品&技术特点概述出色的节能效果：业内领先的COP值，额定工况时最高COP值4.31（8HP冷暖平均值）。

单机冷暖平均COP 值达到3.87。

高COP，节能性更好。

灵活的设计自由度：最大总管长1000m，最大单管长165m，高低差最高达90m（室外机在下时）。

单系统最多可连接64台室内机。

能够灵活对应不同的建筑格局。

管长衰减小，系统效率更高：同样的管长，系统效率更高。

高静压室外机，换热效果更好：VRVⅢ室外机机外静压可达78.4Pa（8mmH2O），更有利于分层摆放时室外机的散热。

大金VRV的先进技术1.大金所有设备都是通过ISO9001质量体系认证的生产厂家制造的全新的产品。

2.大金VRV按照多联式空调（热泵）机组国家标准GB18837-2002制造生产。

3.大金空调机组室外机工作电源为交流380V，50Hz，三相五线制。

室内机工作电源为交流220V，50Hz，单相三线制。

4.大金VRV 8HP室外机以及所有的室内机均通过3C认证。

5.大金VRV空调设备节能措施；1)采用磁阻式直流电机2)采用新一代的直流变频压缩机3)采用e-pass热交换器4)采用脉冲调幅控制6.大金VRV空调设备质量的稳定性和适用性说明；1)室外机的压缩机之间具有后备运转功能2)室外机和压缩机的循环启动功能3)有较强的环境适应能力，具有宽广的运转范围：制冷：-5℃DB~43℃DB制热：-20℃WB~15.5℃WB7.采用的专利或专有技术、新技术、新工艺、新材料；钕磁铁、e-Pass热交换器、e-bridge技术、油平衡技术、直流风扇电机、正弦波直流变频器、磁阻式直流电机、冷媒稳定化控制技术。

8.设备的安全性、环保性说明：1)设备的安全性符合国家安全标准2)环保性：（1）大金空调机组选用R410A冷媒（2）冷媒用量减少，冷媒管径缩小（3）VRV采用的PC面板不含铅，更具有环保性（4）镓钡合金是一种无需涂层的材料，用作底盘便于回收。

9.大金室外机尺寸小，可采用电梯运输。

10.大金室外机满足快速维修要求，压缩机可快速更换。

安装方便，保证牢固，且不影响建筑物其他功能，不影响大楼立面美观。

11.室外机能根据室内机的开启台数变化具备调节功能；室外机具有按顺序启动、并轮流工作的功能。

12.大金机组电气线路的连接整齐牢固，电线穿孔和接插头采用绝缘管或其他适当的保护措施。

13.大金机组具有断电后来电自动重新启动的功能。

14.大金机组各种重要的元器件均应有保护系统，都带有以下保护装置，并有良好的回油措施，回油运转时间短，降低对系统的污染：1)制冷剂高压保护2)压缩机油温保护3)电流过载保护4)风机电机过载保护、过热保护5)散热器防结霜（冰）保护15.大金机组确保运行安全可靠，操作和维修简便，维护费用低；并且系统安装简便，配管尺寸小，安装成本低。

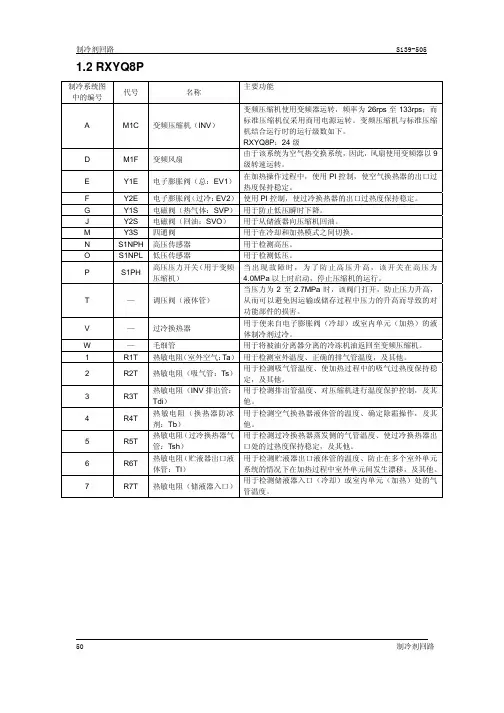

大金VRVⅢ性能描述1、大金VRV Ⅲ 室外机大金VRV Ⅲ室外机容量范围从8HP~48HP ，以2HP 为单位递增。

室外机基本形状仅2种，简化设计过程的同时提高了系统的灵活性。

2种形式5种单机模块灵活组合成最大48HP 的组合形式，使得所有室外机的高度都一样，整齐美观。

全新的室外机阵容带来业界领先的杰出效果。

930765mm8,10HP1240mm765mm12,14,16HP2、业界领先的COP 带来出色的节能效果随着空调产品的普及化，人们对空调的要求并不仅仅局限在制冷或制热，更多关注的是产品能带来的节能效果。

大金新一代的VRV Ⅲ为您带来节能新体验。

空调的节能性由COP/EER 值来体现。

大金VRV Ⅲ系统在制冷和制热运转时均能保持高COP/EER 值。

额定工况时，VRV Ⅲ的COP 值最高可达4.31（8HP 冷暖平均值）。

制冷时，EER 值最高可达4.27（8HP ），单机平均制冷EER 值达3.64。

制热时，COP 值最高可达4.36（8HP ），单机平均制热COP 值达4.09。

COP----制热性能系数，指在规定的制热能力测试条件下，机组制热量与制热消耗功率之比。

EER----制冷性能系数，指在规定的制冷能力测试条件下，机组制冷量与制冷消耗功率之比。

空调系统在制冷/制热过程中所消耗的功率即空调系统的耗电量，换句话说，如果空调系统在运转过程中的COP/EER 数值越大，则空调系统越省电。

3、新一代产品带来出色的制热性能大金VRV Ⅲ带来杰出的制热性能，提高您冬季使用空调的舒适性。

1、更高的额定制热量：额定制热量提高，充分保证冬天制热需求。

2、制热运转范围最低达到－20℃：大金采用最新型的直流变速压缩机，制热运转范围可低至－20℃。

同时，采用R410A 新型冷媒，制热效果更好。

大大提高冬季低温时使用空调的舒适度。

3、除霜后制热启动更快速，3分钟快速启动（48HP 外机）：大金VRV Ⅲ室外机采用变频压缩机和定频压缩机的相互配合，利用变频压缩机的软启动和定频压缩机的迅速启动，在减少对电网冲击的同时实现快速启动的要求。

大金空调产品的主要技术、结构、性能、功能、特点和质量水平的详细描述上海大金VR VⅢ中央空调产品主要特点说明一、历史悠久大金公司是日本最早的空调生产厂家。

1924年在日本大阪创建“大阪金属工业所”；1934 年就成为上市公司；1936年正式更名为“日本大金工业株式会社”，距今已有近80年的发展历史。

目前大金公司已经发展成为一个集空调、电子、化学三大支术产业的全球性的大公司。

上海大金空调有限公司成立于1995年，上海大金VRVⅡ产品与日本原装VRVⅡ产品在全球同步上市，上海大金VRVⅡ产品零部件92%是日本进口，且引进日本的全套流水线。

就在去年，大金又推出了集尖端技术的VRVⅢ第三代空调产品。

大金公司在空调事业的销售状况在世界上列第一位，在日本空调市场则多年占据着空调销售第一位的骄人成绩。

大金VRVⅡ空调机在日本市场的占有率更是高达45%。

早在1982年就在世界上率先推出第一台VRV中央空调机，并经过10多次的技术改良，目前已经形成了一个以直流变速、一拖多技术为核心的可以满足任何不同面积、任何不同装潢要求、任何不同节能要求的变频多联产品。

大金变频VRV等产品自1994年进入中国市场以来，已经广泛地使用于大量的高档商务房、办公楼中。

可以说，大金的变频中央空调系统在空调界已经深得人心，绝大多数空调界人士都认为大金的变频中央空调是一种质量最可靠的、控制使用最方便的钱新的中央空调系统。

二、产品规格齐全大金最新的中央空调室内外机规格容量型号齐全。

室外机从8Hp到48Hp，每两匹为一个间隔，是目前业内产品系列最为全面的VRV中央空调系统。

室内机型号更齐全，大金变频中央空调室内机有嵌入、管道式、挂壁式、落地式、悬吊式等候70多种室内机型，满足不同房型需求。

三、节能性COP值即是指在制取相同冷量或热量情况下，耗电量的多少。

即COP值越大，耗电量越少。

在负荷率100%情况下的COP值为4.31，在部分负荷时大金VRVⅢ其COP值高达5.8，为业界之最。

大金VRV3技术手册大金VRV3技术手册章节一、产品介绍1.1 产品概述1.2 技术特点1.3 应用领域章节二、系统设计2.1 系统组成2.2 系统结构2.2.1 室内机2.2.2 室外机2.2.3 控制器2.2.4 管道连接2.2.5 电源及线缆连接章节三、系统安装3.1 室内机的安装3.1.1 室内机的选址3.1.2 室内机的固定安装 3.1.3 室内机的电源接驳 3.1.4 室内机的管道连接3.2 室外机的安装3.2.1 室外机的选址3.2.2 室外机的固定安装 3.2.3 室外机的电源接驳 3.2.4 室外机的管道连接3.3 控制器的安装3.3.1 控制器的选址3.3.2 控制器的固定安装 3.3.3 控制器的电源接驳 3.3.4 控制器的线缆连接3.4 管道连接的安装3.4.1 管道选择与尺寸 3.4.2 管道的安装要求3.4.3 管道的漏气检测章节四、系统调试4.1 室内机的调试4.1.1 室内机的空调模式设置 4.1.2 室内机的风量调节4.1.3 室内机的温度调节4.2 室外机的调试4.2.1 室外机的电源设置4.2.2 室外机的制冷效果检测 4.2.3 室外机的制热效果检测4.3 控制器的调试4.3.1 控制器的功能调试4.3.2 控制器的参数设置章节五、故障排查与维修5.1 常见故障与解决方案5.1.1 室内机故障5.1.2 室外机故障5.1.3 控制器故障5.2 维修与保养5.2.1 维修流程5.2.2 保养方法与周期附件：附件一、大金VRV3系统技术图纸附件二、大金VRV3系统安装示意图附件三、大金VRV3系统调试记录表法律名词及注释：1、VRV3：Variable Refrigerant Volume 3的简称，是一种变频空调系统技术。

2、故障排查与维修：指对系统可能遇到的故障进行分析和解决，并对系统进行维护与保养的过程。

东芝SMMS与大金VRV-3产品比较1．变频技术东芝是变频技术的发明者，东芝也是第一个将变频技术运用到空调上的厂家。

1980年东芝发明了世界上第一台变频空调，SMMS采用了东芝最先进的矢量直流变频器IPDU，变频级数可达140级，完全实现根据负荷的要求调节室外机的容量，从而实现最大的节能性。

2．压缩机东芝SMMS采用了目前最先进的直流变速双旋转压缩机，相对大金（D社）VRV-3采用的直流变速涡旋压缩机具有更高的效率，提升20%以上，而重量、体积只是直流变速涡旋压缩机的2/3。

直流变速双旋转压缩机的转速范围为15-120转/秒，而直流变速涡旋压缩机的转速范围为30-120转/秒，涡旋压缩机在低转速下能耗极高，双旋转压缩机解决了这个问题，因此在部分负荷下（部分办公室的空调工作时）东芝SMMS的节能远远优于大金（D社）社。

双旋转压缩机的另外一个优势在于从根本上解决了压缩机回油问题，双旋转压缩机的吐油量仅为涡旋的1/40，因此管长可以做到业界第一，衰减极低。

东芝在前一代R22的产品MMS中使用的是涡旋式的压缩机。

新冷媒R410A 的效率是R22的1.47倍，同时对压缩机也提出了更高的要求，涡旋式的压缩机不再适合R410A，为了将新冷媒R410A的高效性发挥到极致，东芝早在2001年就成功开发了6匹等级的直流变速双旋转压缩机。

新冷媒R410A的压力是R22的1.6倍，压缩机为了承受高压力必须将压缩机的壁厚加大，而涡旋压缩机的涡旋片加厚后，压缩机的体积、重量势必增大，压缩机运行时输入功率大，能效比差。

双旋转压缩机将一个汽缸一分为二，承压能力强，壁厚加大后体积仍保持不变，效率高。

3．部分负荷COP变频多联空调广泛使用在办公楼项目中，在这些空间的空调使用特点上,所有空调全开并且在满负荷的情况下使用时间极短，这样一来，部分负荷COP值将是节能的关键.这也是空调需要变频的关键原因。

东芝SMMS拥有业界第一的COP值，以下是80%负荷、50%负荷及100%负荷COP的比较，东芝至少节能20%以上。
