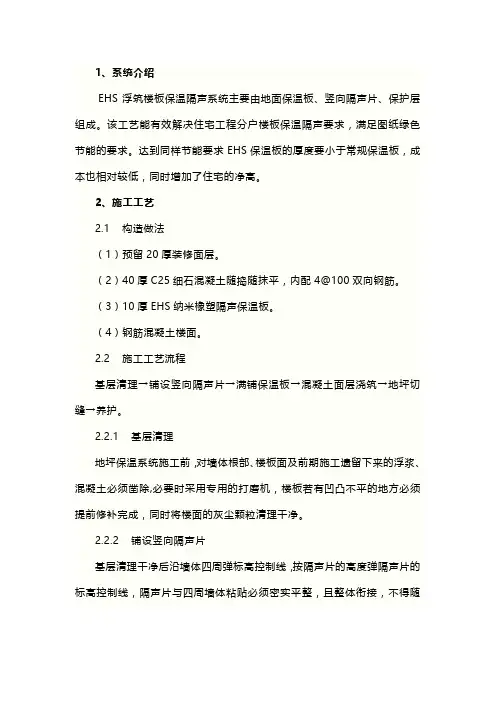

1、系统介绍EHS浮筑楼板保温隔声系统主要由地面保温板、竖向隔声片、保护层组成。
该工艺能有效解决住宅工程分户楼板保温隔声要求，满足图纸绿色节能的要求。
达到同样节能要求EHS保温板的厚度要小于常规保温板，成本也相对较低，同时增加了住宅的净高。
2、施工工艺2.1 构造做法（1）预留20厚装修面层。
（2）40厚C25细石混凝土随捣随抹平，内配4@100双向钢筋。
（3）10厚EHS纳米橡塑隔声保温板。
（4）钢筋混凝土楼面。
2.2 施工工艺流程基层清理→铺设竖向隔声片→满铺保温板→混凝土面层浇筑→地坪切缝→养护。
2.2.1 基层清理地坪保温系统施工前，对墙体根部、楼板面及前期施工遗留下来的浮浆、混凝土必须凿除,必要时采用专用的打磨机，楼板若有凹凸不平的地方必须提前修补完成，同时将楼面的灰尘颗粒清理干净。
2.2.2 铺设竖向隔声片基层清理干净后沿墙体四周弹标高控制线，按隔声片的高度弹隔声片的标高控制线，隔声片与四周墙体粘贴必须密实平整，且整体衔接，不得随意断开，接缝宽度不大于1 mm接缝位置避开阳角不小于200 mn，隔声片高度高于混凝土完成面1 cm，隔声片安装现场如图1所示。
图1 竖向隔声片安装2.2.3 铺设保温板房间满铺EHS纳米橡塑保温板（垫），板材之间及板与墙体之间需挤紧整齐。
最后采用专用胶带对板拼缝及板与隔声片间缝隙进行密封粘贴，接缝胶带在拼缝两侧宽度应大致相等，用手向外平抹以挤出胶带里的气泡并尽量抹平胶带褶皱，防水胶带粘贴时先粘贴短拼缝处，再粘贴长拼缝，最后四边墙角和竖片的搭接位置粘贴一圈，具体如图2所示。
图2 保温板铺贴2.2.4 保护层施工（1）灰饼设置灰饼施工在保温板上，间距不大于1.5 m×1.5 m，灰饼面标高用室内+1.000 m线作为依据，每个灰饼面标高必须采用红外线扫平仪精确控制，以确保地坪施工的标高及平整度。
（2）混凝土浇筑保温板（垫）铺设好后需进行隐蔽验收，验收合格方可进行保护层浇筑。

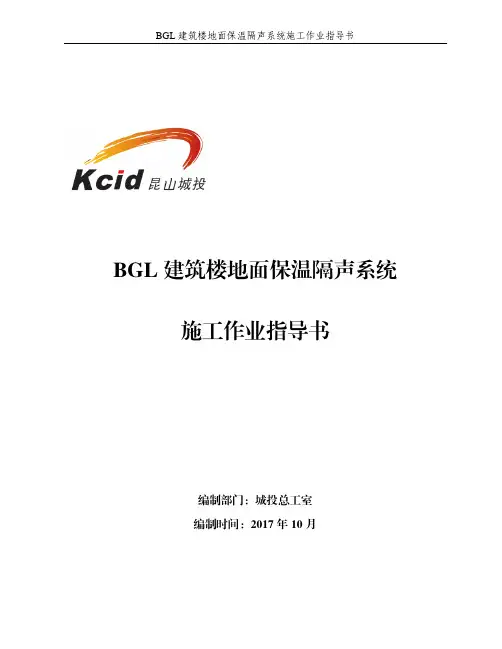

BGL建筑楼地面保温隔声系统 施工作业指导书编制部门：城投总工室编制时间：2017年10月目录第1章总则 (1)第2章编制依据 (1)第3章工程概况及楼地面保温隔声系统说明 (1)3.1 工程概况 (1)3.2 楼地面保温隔声系统说明 (2)第4章BGL系统简介 (2)4.1 BGL建筑楼地面保温隔声系统 (2)4.2 保温隔声板 (2)4.3 竖向隔声片 (2)4.4 防水胶带 (3)第5章性能要求 (3)5.1 系统 (3)5.2 保温隔声板 (3)5.3 其他材料 (4)第6章设计 (5)6.1 基本构造 (5)6.2 一般规定 (6)第7章施工 (7)7.1 施工条件 (7)7.2 施工工艺 (8)7.3 施工要点 (9)7.4 施工安全 (11)第8章验收 (12)8.1 一般规定 (12)8.2 主控项目 (13)8.3 一般项目 (15)第1章总则1.1 为规范BGL建筑楼地面保温隔声系统在建筑工程中的应用，做到技术先进、经济合理，保证工程质量，制定本施工作业指导书。
1.2 本作业指导书适用于新建、扩建、改建的工业与民用建筑中，采用BGL建筑楼地面保温隔声系统的楼地面的设计、施工和验收。
1.3 采用BGL建筑楼地面保温隔声系统的建筑工程，除执行本作业指导书的规定外，尚应符合国家、行业和江苏省现行相关标准的规定。
第2章编制依据编制依据现行相关标准、规范、规程，如下表。
表1 编制依据第3章工程概况及楼地面保温隔声系统说明3.1 工程概况博士路地块住宅项目总建筑面积234264平方米，地上建筑面积174868平米（包括：住宅168705平方米、配套商业及菜场1997平方米、配套公建2455平方米），地下建筑面积59396平方米，共1098户。
3.2 楼地面保温隔声系统说明博士路地块住宅项目楼地面保温隔声采用1.5cm保温隔声板（1500*600 mm）、竖向隔声片（厚8mm、宽70mm）、防水胶带（厚1mm、宽48mm）具体构造详见第6章。

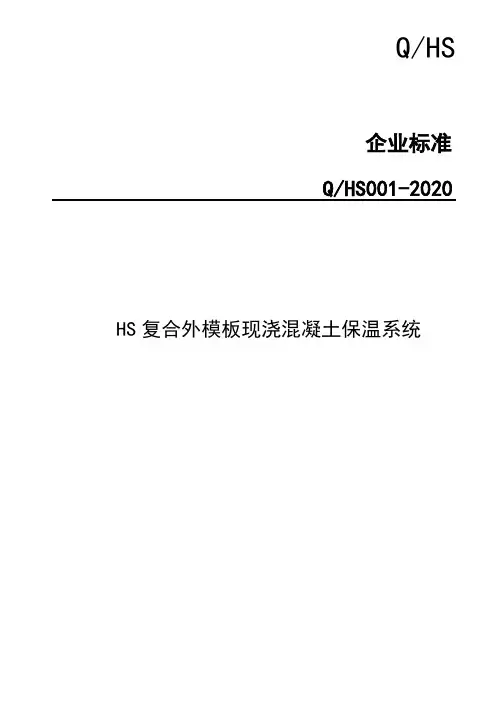

Q/HS企业标准Q/HS001-2020 HS复合外模板现浇混凝土保温系统HS复合外模板现浇混凝土保温系统1 范围本标准规定了HS复合外模板现浇混凝土保温系统的术语和定义、分类和标记、要求、试验方法、检验规则、产品合格证、使用说明书、包装、运输和贮存。
本标准适用于工业与民用建筑现浇混凝土剪力墙、梁、柱及楼板保温工程用HS复合外模板现浇混凝土保温系统。
2 引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB8624 建筑材料及制品燃烧性能分级GB/T 5486 无机硬质绝热制品试验方法GB/T29906 模塑聚苯板薄抹灰外墙保温系统材料GB/T30595 挤塑聚苯板薄抹灰外墙保温系统材料GB/T 10294 绝热材料稳态热阻及有关特性的测定防护热板法GB/T 13475 绝热稳态传热性质的测定标定和防护热箱法GB/T 19631 玻璃纤维增强水泥轻质多孔隔墙条板GB/T 20473 建筑保温砂浆GB/T 26000 膨胀玻化微珠保温隔热砂浆GC/T841 耐碱玻璃纤维网布JC 935 玻璃纤维工业用玻璃球JC/T 1024 墙体饰面砂浆JG/T 366 外墙保温用锚栓JG/T 158 胶粉聚苯颗粒外墙外保温系统材料JGJ/T 70 建筑砂浆基本性能试验方法标准JGJ 144 外墙外保温工程技术规程3 术语和定义下列术语和定义适用于本文件。
3 1 HS 复合外模板现浇混凝土保温系统以HS 复合外模板为永久性外模板，内侧浇筑混凝土，外侧再做找平层、抗裂层和饰面层，通过连接件将HS 外模板与混凝土牢固连接在一起而形成的保温系统,简称HS 外模板保温系统。
基本构造见图1。
图1系统基本构造保温系统的基本构造构造示意图基层墙体①保温板层②找平层③抗裂层④饰面层⑤现浇混凝土墙体HS 复合外模板专用找平砂浆(厚度25mm)抗裂砂浆复合耐碱网格布（厚度5mm ）涂料饰面（柔性耐水腻子、涂料）板与板贴耐碱玻纤网20cm宽3 2 HS复合外模板经工厂化生产，在现浇混凝土施工中起外模板作用的HS复合保温板。

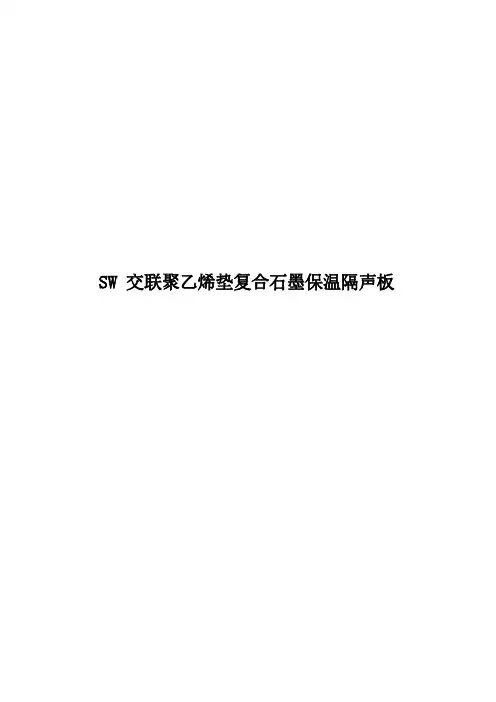

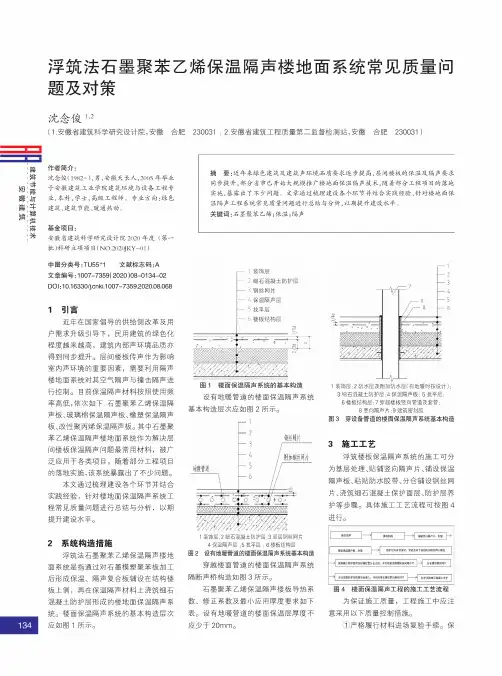

SW交联聚乙烯垫复合石墨保温隔声板SW交联聚乙烯垫复合石墨保温隔声板1范围本标准规定了SW交联聚乙烯垫复合石墨保温隔声板的术语和定义、分类和标识,技术要求,试验方法、检验规则、包装、标志、运输与贮存。
本标准适用于新建、改(扩)建房屋建筑楼地面的保温、隔声工程2规范性引用义件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件,仅所注日期的版本适用于本文件。
凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件GB/T2918塑料试样状态调节和试验的标准环境GB/T6342泡沫塑料与橡胶、线性尺寸的测定GB/T6343泡沫塑料及橡胶表观密度的测定方法(体积法)GB/T6669软质泡沫聚合材料压缩永久变形的测定GB/T8170数值修改规则与极限数值的表示和判定GB/T8624建筑材料及制品燃烧性能分级GB/T8810硬质泡沫塑料吸水率的测定GB/T8813硬质泡沫塑料压缩性能的测定GB/T10295绝热稳态传热性质的测定标定和防护热箱法GB/T50325室内装饰装修材料地毯,地毯衬垫及地毯胶粘剂有害物质排放限量3术语和定义下列术语和定义运用于本文件。
3.1交联聚乙烯垫由低密度聚乙烯树脂加交联剂、发泡剂、阻燃剂经加热交联,连续高温发泡制成的闭孔泡沫。
2.石墨（EPS）板在聚苯乙烯原料中加入石墨、发泡剂等助剂,通过石墨包裹在泡壁内壁形成防火经模具制作成具有闭孔结构的改性聚苯度乙烯泡沫塑料板材。
3.2SW交联聚乙烯垫复合石墨保温隔声板由交联聚乙烯垫复合石墨保温隔声板复合制成,具有保温,隔声功能的复合材料。
4产品标记4.1产品标记交联聚乙烯垫复合石墨保温隔声板的标记由表观密度、规格、导热系数组成：2Q/NBSW 01-202034.2标记示例生产企业为宁波森威装饰材料有限公司,表观密度为18kg/m³,长度为1200mm，宽度为600mm，厚度15mm、导热系数为0.035(m ²·K)/W 的交联聚乙烯垫复合石墨保温隔声板标记为SW-18-1200x600x15-RO.0.0355要求5.1尺寸允许偏差应符合表5.1规定。

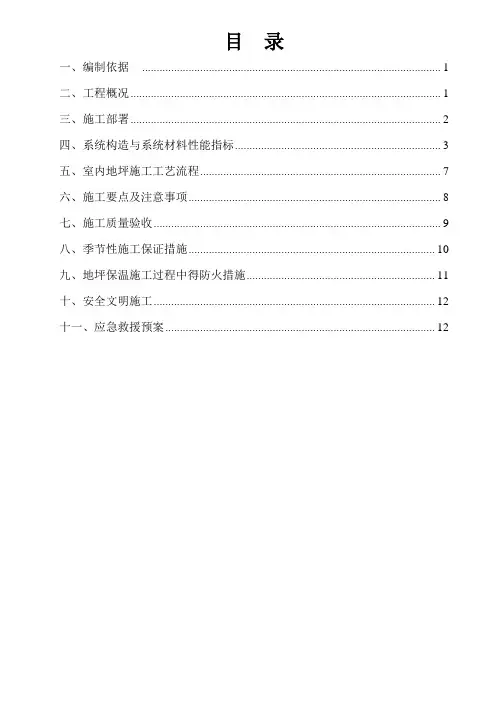

目录一、编制依据 (1)二、工程概况 (1)三、施工部署 (2)四、系统构造与系统材料性能指标 (3)五、室内地坪施工工艺流程 (7)六、施工要点及注意事项 (8)七、施工质量验收 (9)八、季节性施工保证措施 (10)九、地坪保温施工过程中得防火措施 (11)十、安全文明施工 (12)十一、应急救援预案 (12)一、编制依据1、施工组织设计、本工程得建筑施工图纸；2、《民用建筑隔声设计规范》 GB 50118-2010；3、《绿色建筑设计导则》 DBHJ／T010-2014；4、《建筑设计防火规范》 GB 50116-2014；4、《合肥市居住建筑节能设计标准》 DB34/T5059-2016；5、《合肥市公共建筑节能设计标准》 DB34/T5060-2016；5、《住宅工程质量通病防治技术规程》 DB341659-2012；6、《绝热用模塑聚苯乙烯泡沫塑料》 GB/T 10801、1-2002；7、《建筑隔声与吸声构造》 08J931二、工程概况1、基本信息(1(8)、建设地点：安(9)、施工范围：施工图所示全部内容(10)、建设规模及工程类别：本工建筑总面积约33万㎡。
10栋主楼地下一层，地上11层（楼号分别为B1、B2、B3、B5、B6、B7、B8、B9、B10、B11）；7栋主楼地下1层，地上18层（楼号分别为A1、A5、A10、A11、A12、A15、A16）；6栋主楼地下1层，地上24层（楼号分别为A9、A13、A19、A20）；8栋主楼地下1层，地上28层（楼号分别为A2、A3、A6、A7、A8、A17、A18、A21、A22）。
地上为框架-剪力墙结构。
地下为框架、框剪（主楼部分）结构。
(11)、质量要求：确保合格，争创“安徽省质量标准化工地”。
(12)、工期要求：计划于2017年06月05日开工，2020年5月30日竣工，施工总工期为1240日历天。
2、地坪设计做法本工程地面做法：1、结构混凝土地坪；2、基层清理，找平；3、15mm厚保温隔声板；4、Φ4@100单层双向钢筋网片（阴阳角处设放射筋）；5、40mm厚细石混凝土。

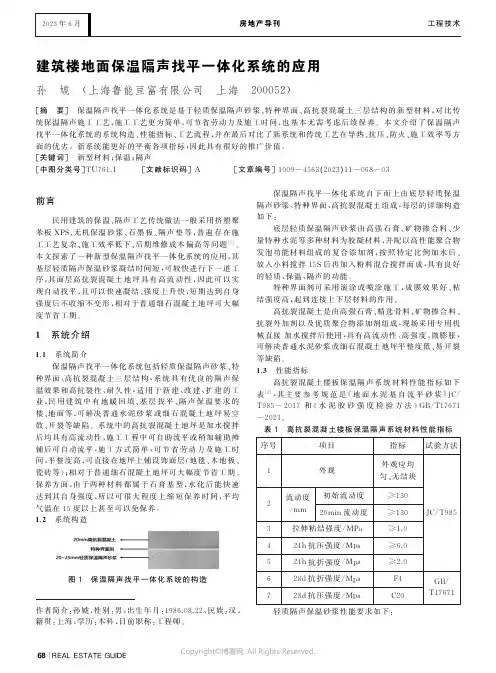

68 |R E A LE S T A T EG U I D E建筑楼地面保温隔声找平一体化系统的应用孙 虓 (上海鲁能亘富有限公司 上海 200052)作者简介:孙虓,性别:男,出生年月:1986.08.22,民族:汉,籍贯:上海,学历:本科,目前职称:工程师㊂[摘 要] 保温隔声找平一体化系统是基于轻质保温隔声砂浆㊁特种界面㊁高抗裂混凝土三层结构的新型材料,对比传统保温隔声施工工艺,施工工艺更为简单,可节省劳动力及施工时间,也基本无需考虑后续保养㊂本文介绍了保温隔声找平一体化系统的系统构造㊁性能指标㊁工艺流程,并在最后对比了新系统和传统工艺在导热㊁抗压㊁防火㊁施工效率等方面的优劣㊂新系统能更好的平衡各项指标,因此具有很好的推广价值㊂[关键词] 新型材料;保温;隔声[中图分类号]T U 761.1 [文献标识码]A [文章编号]1009-4563(2023)11-068-03前言民用建筑的保温㊁隔声工艺传统做法一般采用挤塑聚苯板X P S ㊁无机保温砂浆㊁石墨板㊁隔声垫等,普遍存在施工工艺复杂㊁施工效率低下㊁后期维修成本偏高等问题[1]㊂本文探索了一种新型保温隔声找平一体化系统的应用,其基层轻质隔声保温砂浆凝结时间短,可较快进行下一道工序,其面层高抗裂混凝土地坪具有高流动性,因此可以实现自动找平,且可以快速凝结㊁强度上升快,短期达到自身强度后不收缩不变形,相对于普通细石混凝土地坪可大幅度节省工期㊂1 系统介绍1.1 系统简介保温隔声找平一体化系统包括轻质保温隔声砂浆㊁特种界面㊁高抗裂混凝土三层结构,系统具有优良的隔声保温效果和高抗裂性㊁耐久性,适用于新建㊁改建㊁扩建的工业,民用建筑中有地暖回填㊁基层找平㊁隔声保温要求的楼㊁地面等,可解决普通水泥砂浆或细石混凝土地坪易空鼓㊁开裂等缺陷㊂系统中的高抗裂混凝土地坪是加水搅拌后均具有高流动性,施工工程中可自助流平或稍加辅助摊铺后可自动流平,施工方式简单,可节省劳动力及施工时间,平整度高,可直接在地坪上铺设饰面层(地毯㊁木地板㊁瓷砖等);相对于普通细石混凝土地坪可大幅度节省工期㊂保养方面,由于两种材料都属于石膏基型,水化后能快速达到其自身强度,所以可很大程度上缩短保养时间,平均气温在15度以上甚至可以免保养㊂1.2 系统构造图1 保温隔声找平一体化系统的构造保温隔声找平一体化系统自下而上由底层轻质保温隔声砂浆㊁特种界面㊁高抗裂混凝土组成,每层的详细构造如下:底层轻质保温隔声砂浆由高强石膏㊁矿物掺合料㊁少量特种水泥等多种材料为胶凝材料,并配以高性能聚合物发泡功能材料组成的复合添加剂,按照特定比例加水后㊁放入小料搅拌15S 后再加入粉料混合搅拌而成,具有良好的轻质㊁保温㊁隔声的功能㊂特种界面剂可采用滚涂或喷涂施工,成膜效果好㊁粘结强度高,起到连接上下层材料的作用㊂高抗裂混凝土是由高强石膏㊁精选骨料㊁矿物掺合料㊁抗裂外加剂以及优质聚合物添加剂组成,现场采用专用机械直接加水搅拌后使用,具有高流动性㊁高强度㊁微膨胀,可解决普通水泥砂浆或细石混凝土地坪平整度低㊁易开裂等缺陷㊂1.3 性能指标高抗裂混凝土楼板保温隔声系统材料性能指标如下表[2],其主要参考规范是‘地面水泥基自流平砂浆“J C/T 985-2017和‘水泥胶砂强度检验方法“G B /T 17671-2021㊂表1 高抗裂混凝土楼板保温隔声系统材料性能指标序号项目指标试验方法1外观外观应均匀㊁无结块2流动度/mm初始流动度ȡ13020m i n 流动度ȡ1303拉伸粘结强度/M P aȡ1.0424h 抗压强度/M p a ȡ6.0524h 抗折强度/M p a ȡ2.0J C /T 985628d 抗折强度/M p a F 4728d 抗压强度/M pa C 20G B/T 17671轻质隔声保温砂浆性能要求如下:Copyright ©博看网. All Rights Reserved.R E A LE S T A T EG U I D E |69表2 轻质隔声保温砂浆性能要求序号项目指标试验方法1外观外观应均匀㊁无结块G B/T 204732干密度(K g /m 3)ɤ4503导热系数[W /(m .K )]ɤ0.0804抗压强度(M p a )ȡ1.0J G J 2355燃烧性能等级A (A 1)G B8624液体界面剂性应能应符合标准J C /T 2329-2015中I型的要求㊂2 系统应用2.1 工艺流程隔声保温砂浆施工工艺流程如下:施工前准备ң刨地,基层清理ң墙体及洞口周边粘贴竖向隔离片ң洒水湿润㊁抄标高㊁弹基准线ң有高低差部位的门洞口用木方隔挡ң按基准线做找平点(做灰饼)ң浇筑隔声保温砂浆ң刮尺找平ң成平保护㊂高抗裂混凝土施工工艺流程如下:滚涂专用界面剂ң按基准线做找平点(做灰饼)ң浇筑高抗裂混凝土ң消泡㊁提浆ң刮尺找平㊁收面㊂2.2 工艺做法1㊁前置条件:地坪施工队伍进场施工前须保证墙体粉刷要基本完成,阳台门框安装完成并进行下口塞缝处理,楼层内大的垃圾清理干净,地面有明线管的必须用管卡固定牢固,顶棚大白施工完成,墙面大白预留地坪向上约一米左右其余全部完成,阳台地坪施工完成,厨卫间管道施工完成并吊模,防水施工完成㊂楼层施工洞尽量不能封堵,以方便施工㊂2㊁标高控制:根据房间内的基准水平线确定地坪标高控制线㊂先用卷尺根据房间基准线找到地坪完成面的点,后用红外线投线仪根据地坪完成面点找到整个房间地坪完成面的水平线,最后用墨斗弹线㊁做灰饼㊂根据团标T /S B -M I A 017-2021中4.2项要求,墙体及洞口管道等周边粘贴竖向隔离片㊂3㊁房间内外隔开:因套内的厨卫及卧室和客厅高差不同,要隔开,用方木或者模板做成档条,挡在房间门口处,四周用砂浆干粉封口(砂浆干得慢若工期紧可以考虑用轻质隔声砂浆粉料封堵)㊂4㊁底层轻质隔声砂浆浇筑:按照下表中的水料比(即1袋小料:4袋粉料:60k g 水)进行搅拌,首先按比例称量好用水量,倒入搅拌锅,然后加入小料包,搅拌10-20S 至发泡均匀,最后加入粉料,搅拌1-2分钟后即可放料,摊铺㊁刮尺刮平,硬化后可进行下一步工序㊂5㊁刷自流平专用界面剂:轻质隔声保温砂浆完全凝固后保持地面干净无碎屑,如有碎屑应及时清除,然后在其表面涂刷专用界面剂(可倒入界面剂于底面,用拖把或滚筒摊铺均匀),等界面剂完全干燥无明水后再浇筑高抗裂性能混凝土㊂6㊁面层高抗裂混凝土浇筑:按照表3的水料比进行搅拌粉料,直至形成流态均匀的混合物,必须确保无结块㊁小颗粒存在,然后迅速的将混合物均匀浇筑于施工区域,用专用施工耙子将搅拌好的混合料均匀分布至设计厚度,并用消泡滚筒进行滚拉,将空气释放,在进行表面刮平㊁收面,进行成品保护㊂7㊁浆料搅拌过程:施工人员必须对粉料㊁水的添加量按要求严格控制,不得私自更改加水量,浆料须完全搅拌均匀才能进行浇筑施工㊂8㊁材料施工时配比如下表所示:表3 各种地坪材料施工时配比 产品名称产品指标高抗裂性能混凝土轻质隔声保温砂浆轻质隔声保温砂浆(厨卫专用)高抗裂混凝土(厨卫专用)水料比0.280.60.15液料0.12:粉料1搅拌时间,m i n 3-5小料加水搅拌:10-20s加粉料后搅拌:1-2m i n3-53-5浆料状态流动度>130m m ,且不泌水浇筑无泌水--2.3 其他注意事项1㊁泵送地坪施工注意事项泵送地坪施工时无论是发泡保温还是高抗裂混凝土的供应必须保证输送泵能连续工作,且输送管线的布置应尽量直,转弯宜少且缓,管与管接头要严密㊂预计泵送间歇时间超过材料的凝固时间,应立即用压力水方法清洗管内残留的液体材料㊂泵送材料时,收料斗内应经常有足够的量,防止吸入空气形成阻塞,并应先输送远距离房间材料,使管道随浇筑工作的逐步完成而逐步拆管㊂地坪施工在土建原细部节点处理完成的基础上进行面层浇筑,如厨卫间吊模㊁管根部防水加强㊁阴阳角防水加强等完成后才能进行地坪施工㊂2㊁成品保护浇筑完成后对浇筑房间进行封闭,禁止在达到上人强度前让人员㊁设备进入,客厅㊁卧室面层高抗裂混凝土地坪终凝后即浇筑完成两到三天后方可进行下道工艺施工,涂刷涂料的铁脚凳㊁三脚架等需要对铁脚进行软包裹,以防划伤地坪面层㊂浇筑完成的地坪上严禁重车来回碾压,否则容易造成地坪破损㊂3㊁质量验收质量验收规范遵从国家标准G B 50209和G B 50411的相关规定进行施工质量验收㊂高抗裂混凝土隔声保温系统的主要村料和辅助材料品种㊁规格㊁性能应符合设计要求和产品标准的规定㊂高抗裂混凝土表面应密实,不得有裂缝Copyright ©博看网. All Rights Reserved.70 |R E A LE S T A T EG U I D E等缺陷㊂因设置保温隔声层后,敲击时会有类似空鼓的声音,根据规程要求不采用敲击法对系统空鼓进行检查㊂高抗裂混凝土表面应平整,应用2m 靠尺和锲形塞尺检查,每个检验批抽查不得少于3处,且平整度不应大于5m m ㊂2.4 系统应用1㊁项目简介本系统应用于上海市嘉定区云翔拓展大居24A-01A 保障房工程项目,项目东至惠柏路㊁南至地块内公用通道㊁西至惠裕路㊁北至嘉程路,总面积148453.03㎡,其中地上总建筑面积为116823.98㎡;地下总建筑面积为31629.05㎡㊂工程包括6栋26层高层(1#㊁2#㊁3#㊁4#㊁6#㊁8#),2栋25层高层(5#㊁7#),9#楼为配套公建㊁K 站,10#楼为配套公建㊁P 站,11#㊁12#楼为P 站,13#楼为垃圾房㊂主楼为2层地下室,地下车库为一层㊂2㊁工程做法本工程地坪做法为:起居室㊁卧室㊁餐厅楼地面采用25m m 轻质隔声保温砂浆+多功能界面剂+20m m 高抗裂混凝土㊂考虑现场实际情况,本工程建筑为25~26层,建筑室外脚手架及垂直运输设备已经在逐步拆除,所以本项目的施工设备只能选择在地面上,集中搅拌,所有发泡基层及高层混凝土面层只能通过输送泵泵送至各栋号各楼层㊂可以根据总包现场进度情况及各栋号平面布置,合理规划,尽量几栋楼一起集中搅拌㊂这就要求需要协调配合提供相应的设备操作场地㊁材料堆放场地及到位的水源电源等㊂3㊁施工准备与资源配置地坪施工队伍进场施工前总包必须保证墙体粉刷要基本完成,阳台门框安装完成并进行下口塞缝处理,楼层内大的垃圾清理干净,地面有明线管的必须用管卡固定牢固,顶棚大白施工完成,墙面大白预留地坪向上约一米左右其余全部完成,阳台地坪施工完成,厨卫间管道施工完成并吊模,防水施工完成㊂楼层施工洞尽量不能封堵,以方便施工㊂地坪施工期间及完成后能上人之前不得有其他工种进入室内交叉施工㊂地坪专业队在地坪施工前应做好以下几点:1)垃圾清理必须用刨地机器㊁灰尘清除㊂基层地面要求无明水㊂2)根据房间内的基准水平线确定地坪标高控制线㊂3)材料应在干燥阴凉的场所贮存㊂针对本工程的实际情况和工种㊁工序的需要,配备两套健全制施工班组,每个班子20人共40人,对每个施工班组的施工人员作出如下统一安排:刨地清理工4人,主要负责所有地坪的机械刨地清理打扫工作;材料上卸货工1人,主要负责叉车卸货及上料口的材料供应工作;机操工1人,主要负责材料的搅拌质量及泵送工作;投料工2人,主要负责粉料及小料的投放准确,配比正确;抄平放线工4人,主要负责地坪的施工控制线及灰饼,确保基层面层厚度及标高;输送泵管辐设配合工4人,主要负责泵管线路的敷设及楼层内泵管的移动拆卸清理等工作;浇筑工2人,主要负责管口的移动,材料的浇筑工作;找平工2人,主要负责浇筑后面层的找平,确保按灰饼控制的标高控制面层㊂4㊁系统材料组成和材料性能要求本工程住宅套房的客厅㊁卧室㊁餐厅楼地面均采用我司生产的高抗裂混凝土楼板保温隔声系统,厚度为45m m ㊂主要组成材料为起居室㊁卧室㊁餐厅楼地面采用25m m 轻质隔声保温砂浆+多功能界面剂+20m m 高抗裂混凝土㊂本工程所用材料由上海复培新材料科技有限公司提供,该材料具有优良的隔声保温效果和高抗裂性㊁耐久性㊂适用于新建㊁改建㊁扩建的工业及民用建筑中有地暖回填㊁基层找平㊁隔声保温要求的楼㊁地面㊂5㊁工期计划根据搅拌输送设备的产能,每天至少能施工1200平方左右,按建筑面积估算每层大约在300平方左右的地坪面积,考虑前期准备工作包括设备进场组装调试㊁泵管的架设㊁地坪的清理打扫等,中间不确定因素影响比如停水停电㊁设备维修㊁刮风下雨影响施工等因素,计划工期约60工作日,包括前期清理地坪时间,实际地坪浇筑施工时间大约一个半月左右㊂计划配备两套设备及两套施工班组,每个施工班组15名施工人员㊂各楼号根据施工进度计划要求,正常每栋楼基层3天完成,做灰饼刷界面处理剂2天,面层3天完成㊂结合表3可以测算出,对比传统施工工艺,可以将工期压缩30%-40%㊂2.5 系统对比将保温隔声一体化系统与传统地坪保温隔声系统[3]㊁[4]进行对比可以发现,新系统的导热系数㊁干密度㊁抗压强度等参数与无机保温砂浆相近,但后者施工工艺采用抹平的方式,而新系统采用浇筑的方式,所以在施工效率上新系统较之传统工艺有十倍以上的提升,且最后找平呈现的面层平整度较高㊂总的来说,新系统在保温隔声的均衡性㊁施工作业的难易度㊁面层的平整度和后续维修成本等方面都有显著优势㊂结论综上所述,本文介绍了一种新型保温隔声找平一体化系统的性能指标和工艺流程,并对比了新系统和各种传统地坪保温隔声系统的差异,该系统在满足性能要求的同时,在施工难度㊁施工效率㊁后续维修等方面都有显著优势,因此具备较好的推广价值㊂参考文献[1] 邹小锋.建筑隔声保温地坪施工的质量控制研究[J ].建设监理,2020(06):95-97.D O I :10.15968/j .c n k i .j s jl .2020.06.028.[2] 秦琼,秦海军.隔声保温地坪施工的质量控制[J ].建筑工人,2018,39(07):10-12.[3] 吴晓春,倪惠冰.居住建筑浮筑楼板保温隔声技术的应用研究[J ].新型建筑材料,2019,46(11):91-93+98.[4] 常儇宇,张孝鼎,贡太瑞.常用居住建筑隔声保温系统隔声效果研究[J ].工程质量,2021,39(03):57-61.Copyright ©博看网. All Rights Reserved.。
