《构造地质学》地质读图例题

1、看图题 (共40道)序号内 容 图 形001Quest: 分析下图各地层间的接触关系 Ans:D2/D1——整合 P1/D2——平行不整合 T1/P1——平行不整合 T2/T1——整合 K1/T2——角度不整合002Quest: 分析下面地形地质图，指出J －K 、O －P 地层的产出状态 Ans:J-K ：水平产状 O-P ：SW003Quest:分析下面地形地质图，指出地层是正常层序还是倒转层序Ans:倒转层序004Quest:下图为一次构造变形之产物，请根据原生沉积构造恢复褶皱的转折端（用虚线绘出）Ans:005Quest:下图为一次构造变形之产物，请根据沉积构造、层间小褶皱、劈理判断地层层序，恢复褶皱的转折端（用虚线绘出）Ans:006Quest:根据劈理与层理关系判断下列剖面图中的同一岩层的正常、倒转，恢复褶皱转折端（条件：图中只发生了一次构造变形）Ans:007Quest:下面剖面图中，两种岩层（1、2层）中都发育有劈理，试根据劈理发育特征判断哪种岩性韧性小（较强硬）？背形转折端发育在哪一侧？Ans:（1）1-大，2-小（2）东侧008Quest:指出下列图中线理的名称类型Ans:A——皱纹B——拉伸009Quest:下图AB为一线性构造，请指出其产状要素名称Ans:010Quest:写出下图褶皱各部分名称Ans:1）转折端2）翼3）核4）轴面5）枢纽6）背斜最高点7）脊8）拐点011Quest:根据小褶皱、劈理特征，分析判断岩层层序并恢复背、向斜形态。

Ans:012Quest:下图为S形雁列脉，请用箭头标出形成时剪切力偶作用方向Ans:013Quest:分析判断下列两个平面地质图上走向断层的运动学类型？Ans:014Quest:根据断层的伴生构造分析判断下图中断层两盘相对运动方向，并确定断层运动学类型。

（用箭头标出两盘相对运动方向）Ans:015Quest:根据下列图中的伴生构造，判断断层两盘相对运动方向（用箭头标出运动方向），并指出断层运动学类型。

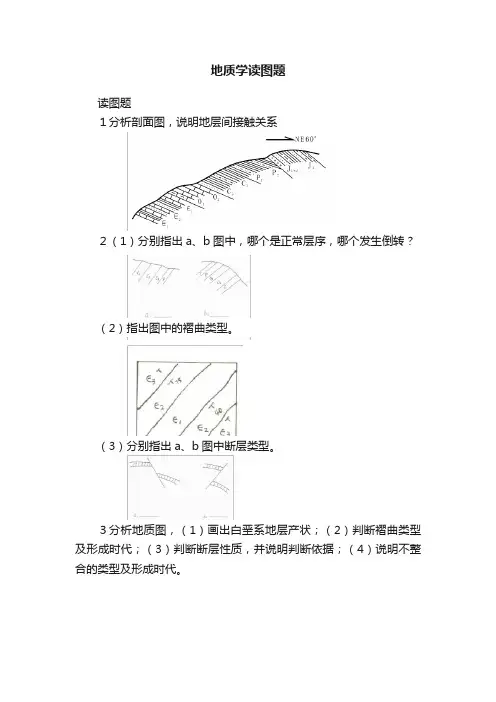

地质学读图题
读图题
１分析剖面图，说明地层间接触关系
２（1）分别指出a、b图中，哪个是正常层序，哪个发生倒转？
（2）指出图中的褶曲类型。

（3）分别指出a、b图中断层类型。

３分析地质图，（1）画出白垩系地层产状；（2）判断褶曲类型及形成时代；（3）判断断层性质，并说明判断依据；（4）说明不整合的类型及形成时代。

４用ⅴ字形法则分析下图中地层产状。

５在下面剖面示意图中，断层面产状是90o∠70 o，地层产状是 0 o∠45 o。

如果断层是平移断层, 那么上盘必定已经向哪个方向移动了？
６分析地质图，画出倾斜岩层的产状，说明图中存在的不整合类型及形成时代
７分析地质图，回答下列问题：（1）说明地质图中侏罗系、白垩系地层特征，并求侏罗系地层厚度。

（2）说明图中出露的褶曲类型及形成时代。

（3）说明图中存在的不整合类型。

８分析地质图，判断断层性质，说明判断依据。

９分析地质图，判断褶皱、断层性质，不整合类型及不整合的形成时间
１０说明图中褶曲的类型、断层的性质、不整合的类型形及形成时代。

１１分析图，并在图上画出P1顶面产状三要素
王村地区地质图
１２分析剖面图，判定断层性质并说明hg、hf、ho、α
各代表啥意义。

１３分析地质图，说明J系地层及侵入体的产状，判断褶曲类型、褶曲的形成时代；说明不整合的类型及形成时代。

构造地质学读图题精选1、褶皱描述褶皱的描述包括以下内容：褶皱名称(地名加褶皱类型)、分布地点及范围、延伸方向、核部及两翼地层、两翼产状及其变化、转折端形状、褶皱的位态分类、次级褶皱特征、与周围其它构造的关系以及褶皱形成时代等。

现举暮云岭背斜为例说明之(见附图3)。

暮云岭背斜位于图幅中西部暮云岭一带、呈NE-SW向延伸；核部由下石炭统组成，宽约500m，长约2750m，平面上成不规则的长椭圆形，长宽比约为5∶1，近线形背斜。

两翼由中、上石炭统及二叠系地层组成，两翼产状是：西北翼是NW315°∠60°-55°，东南翼是SE135°-∠40°-25°；可见西北翼较陡，东南翼较缓，轴面向南东倾，倾角约80°，转折端比较圆滑，翼间角约80°，为开阔褶皱。

枢纽向NE、SW两端倾伏，中部隆起，背斜向南西一分为二成两个背斜和其中一个向斜。

总之，本褶皱为一转折端圆滑的斜歪背斜，属褶皱位态分类中的倾优直立褶皱。

背斜的北西和南东两翼与相邻的向斜连接。

背斜形成于晚二叠世之后，早侏罗之前。

2、断层的描述一条断层的描述内容一般包括：断层名称(地名+断层类型，或用断层编号)、位置、延伸方向、通过主要地点、延伸长度；断层面产状；两盘出露地层及产状：地层重复、缺失及地质界线错开等特征；两盘相对位移方向；断距大小；断层与其它构造的关系；断层形成时代及力学成因等。

如金山镇地区地质图(附图5)西部的纵断层，描述如下：“奇峰-雨峰纵向逆冲断层：位于奇峰和雨峰之东侧近山脊处，断层走向NE-SW，两端分别延出图外，图内全长约180km。

断层面倾向NW，倾角20°-30。

上盘(即上升盘)为组成奇峰-寸峰背斜的石炭系各统地层，下盘(即下降盘)为下二叠统和上石炭统地层，构成一个不完整的向斜。

上升盘的石炭系各统岩层逆掩于下二叠统和上石炭统地层之上。

地层断距约800m。

1、褶皱描述褶皱的描述包括以下内容：褶皱名称(地名加褶皱类型)、分布地点及范围、延伸方向、核部及两翼地层、两翼产状及其变化、转折端形状、褶皱的位态分类、次级褶皱特征、与周围其它构造的关系以及褶皱形成时代等。

现举暮云岭背斜为例说明之(见附图3)。

暮云岭背斜位于图幅中西部暮云岭一带、呈NE-SW向延伸；核部由下石炭统组成，宽约500m，长约2750m，平面上成不规则的长椭圆形，长宽比约为5∶1，近线形背斜。

两翼由中、上石炭统及二叠系地层组成，两翼产状是：西北翼是NW315°∠60°-55°，东南翼是SE135°-∠40°-25°；可见西北翼较陡，东南翼较缓，轴面向南东倾，倾角约80°，转折端比较圆滑，翼间角约80°，为开阔褶皱。

枢纽向NE、SW两端倾伏，中部隆起，背斜向南西一分为二成两个背斜和其中一个向斜。

总之，本褶皱为一转折端圆滑的斜歪背斜，属褶皱位态分类中的倾优直立褶皱。

背斜的北西和南东两翼与相邻的向斜连接。

背斜形成于晚二叠世之后，早侏罗之前。

2、断层的描述一条断层的描述内容一般包括：断层名称(地名+断层类型，或用断层编号)、位置、延伸方向、通过主要地点、延伸长度；断层面产状；两盘出露地层及产状：地层重复、缺失及地质界线错开等特征；两盘相对位移方向；断距大小；断层与其它构造的关系；断层形成时代及力学成因等。

如金山镇地区地质图(附图5)西部的纵断层，描述如下：“奇峰-雨峰纵向逆冲断层：位于奇峰和雨峰之东侧近山脊处，断层走向NE-SW，两端分别延出图外，图内全长约180km。

断层面倾向NW，倾角20°-30。

上盘(即上升盘)为组成奇峰-寸峰背斜的石炭系各统地层，下盘(即下降盘)为下二叠统和上石炭统地层，构成一个不完整的向斜。

上升盘的石炭系各统岩层逆掩于下二叠统和上石炭统地层之上。

地层断距约800m。

断层走向与褶皱轴向一致，基本上为一纵向断层。

地理专题练习——地质构造图一、单项选择题读地质剖面图，完成1—5题 1. 最有可能有泉水出露的位置是： A. ① B. ②C. ③D. ④ 2．图中形成年代最晚的是：A.岩层B.向斜C.背斜读图7，回答23—25题。

3．甲、乙两地都是河流的同一作用形成，乙地最适合发展A ．种植业B ．林业C ．牧业D ．渔业4．正常情况下，丙处地质构造应为A ．断层B ．背斜C ．向斜D ．地垒5．下列结论不可能的是A ．乙地地貌一般分布在河流中下游地区B ．沿河道可找到丰富的地下水C ．河流的走向受到了地质构造的影响D ．乙地地势高于甲地右图为某地质构造示意图，读图回答6—8题：6、图中岩层，最晚形成的是A 、①②B 、②③C 、①⑤D 、④⑥7、如果④是石灰岩，则⑤为A 、花岗岩B 、砂岩C 、大理岩D 、板岩8、岩石①在地表的部分常具有的特征是A 、含有生物化石B 、有较多的气孔C 、有方解石组成D 、有明显的层理读图9，完成9~10题。

9．图中代号所对应的地质构造正确的是A ．①是背斜，④是地垒B ．①是地堑，③是地垒C ．②是断层，④是地堑D ．①是向斜，③是背斜10．若甲、乙两处都有地下水，有关叙述正确的是A ． 按埋藏条件，甲处为承压水B ． 甲处地下水运动可能由低处向高处渗流C ． 乙处的直接补给水源是大气降水D ． 水量较稳定、水质较好的是乙处图—2是某处地层未曾倒置的地质剖面图,其中①—④代表所在地层的成岩作用。

回答11—13题。

11、下列关于该地地质事件发生的先后顺序，最正确是AA ．甲乙丙B ．甲丙乙C ．乙丙甲D ．丙乙甲12、侵入丙的岩脉应为何种岩石BA ．沉积岩B ．岩浆岩C ．变质岩D ．资料不足，无法判读。

① ③ 图213、图中⑤处岩石发生了变质，形成的岩石最有可能是BA．石灰岩B．大理岩C．花岗岩D．玄武岩在地质年代较老的褶皱构造地区常出现背斜成谷、向斜成山的“地形倒置”现象。

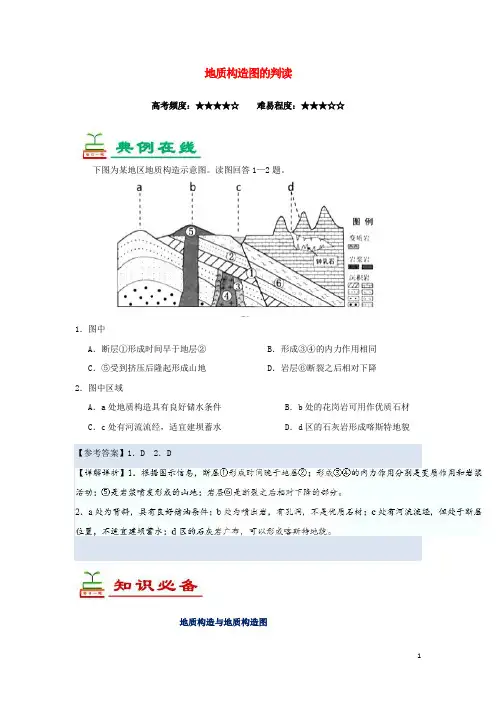

地质构造图的判读高考频度：★★★★☆难易程度：★★★☆☆下图为某地区地质构造示意图。

读图回答1—2题。

1．图中A．断层①形成时间早于地层②B．形成③④的内力作用相同C．⑤受到挤压后隆起形成山地D．岩层⑥断裂之后相对下降2．图中区域A．a处地质构造具有良好储水条件B．b处的花岗岩可用作优质石材C．c处有河流流经，适宜建坝蓄水D．d区的石灰岩形成喀斯特地貌【参考答案】1．D 2．D地质构造与地质构造图地质构造与构造地貌示意图1．常见的地质构造2．地质构造对地表形态的影响3．研究地质构造的实践意义地质构造在工程选址、找水、找矿等方面具有重要的实践意义，可通过下图进行理解。

地质剖面图的判读地质剖面图既可以体现静态的结构特征，也可以反映动态的演变过程。

正确判读的关键是明确各种地质构造、地壳运动和岩石圈物质循环过程。

1．岩层新老关系的判断方法（1）根据地层层序律确定：一般岩层越老，其位置越靠下，岩层越新，其位置越靠上，即越接近地表。

如图1中Ⅲ岩层位置靠下，岩层较老；Ⅰ岩层位置靠上，岩层较新。

（2）根据生物进化规律判断：由于生物进化总是由简单到复杂，由低级到高级，因此保存复杂、高级生物化石的岩层总比那些保存简单、低级生物化石的岩层新。

（3）根据岩层的接触关系确定：岩浆岩可以按照其与沉积岩的关系来判断，喷出岩的形成晚于其所切穿的岩层，侵入岩晚于其所在的岩层。

如图1中Ⅳ岩层形成晚于其所切穿的岩层Ⅲ和Ⅱ。

变质岩是在变质作用下形成的，而这多是在岩浆活动的影响下形成的，因而变质岩的形成晚于与其相邻的岩浆岩。

2．地质构造的判断方法（1）看岩层是否连续，褶皱由连续的褶曲组成。

如图2中的乙、丙为由连续的褶曲组成的褶皱。

（2）看岩层的形态和地貌形态：岩层向上拱起一般为背斜，未侵蚀前常成山岭（如图2中乙）；岩层向下弯曲一般为向斜，常成谷地或盆地。

（3）看岩层的新老关系：核老翼新为背斜，核新翼老为向斜，这是判断背斜与向斜最可靠的依据。

作图题共18道序号内容图形分数难度答案001在下面地质图上用作图法求A 层（打点层）产状5C002用作图法在下面地质图上求煤层的产状5C003如图中A 点出露为某一地质界面，其产状为：1、水平岩层，2、直立岩层，3、W270∠50，试画出地质界面在上述三种状态下可能出露界线的形态。

15A004给出下列图中岩层发育的原生沉积构造15A 005用剖面图示意绘出地层角度不整合及平行不整合接触关系5C006在下面褶皱剖面图上绘制等倾斜线，确定褶皱形态类型10B007示意绘出枢纽向东倾伏、轴面直立的尖棱背斜的平面图、剖面图5C 008用示意图表示1、纯剪应力2、简单剪切作用下形成的压力影构造5C 009用剖面图表示下列褶皱形态5C010下面剖面图为一逆断层，假若岩石体比较强硬（能干），试在图上绘出1、应变椭圆2、标出派生应力场的主应力轴及其符号3、画出主要的派生构造类型10B011分析下面地质图，过邓家至李村作一示意剖面图，并分析断层特征15A012用示意图表示下列构造1、追踪张节理2、压力影构造3、S－C面理4、逆冲推覆构造的台阶式结构（断坡和断坪）10B013在下列地质图中过A－B作地质剖面图（注：地层产状不换算，一律按真倾角，断层的视倾角为60）15A014用剖面图示出由正断层组合造就的地垒及地堑构造5C015用剖面图示出由逆断层组合造就的地垒及地堑构造5C016用剖面图示出由阶梯状正断层组合5C017用剖面图示出由叠瓦式逆断层组合5C018作SE120∠45岩层产状及NW300∠45线理产状的赤平投影图5C。

地质构造图的判读高考频度：★★★★☆难易程度：★★★☆☆下图为某地区地质构造示意图。

读图回答1—2题。

1．图中A．断层①形成时间早于地层②B．形成③④的内力作用相同C．⑤受到挤压后隆起形成山地D．岩层⑥断裂之后相对下降2．图中区域A．a处地质构造具有良好储水条件B．b处的花岗岩可用作优质石材C．c处有河流流经，适宜建坝蓄水D．d区的石灰岩形成喀斯特地貌【参考答案】1．D 2．D地质构造与地质构造图地质构造与构造地貌示意图1．常见的地质构造2．地质构造对地表形态的影响3．研究地质构造的实践意义地质构造在工程选址、找水、找矿等方面具有重要的实践意义，可通过下图进行理解。

地质剖面图的判读地质剖面图既可以体现静态的结构特征，也可以反映动态的演变过程。

正确判读的关键是明确各种地质构造、地壳运动和岩石圈物质循环过程。

1．岩层新老关系的判断方法（1）根据地层层序律确定：一般岩层越老，其位置越靠下，岩层越新，其位置越靠上，即越接近地表。

如图1中Ⅲ岩层位置靠下，岩层较老；Ⅰ岩层位置靠上，岩层较新。

（2）根据生物进化规律判断：由于生物进化总是由简单到复杂，由低级到高级，因此保存复杂、高级生物化石的岩层总比那些保存简单、低级生物化石的岩层新。

（3）根据岩层的接触关系确定：岩浆岩可以按照其与沉积岩的关系来判断，喷出岩的形成晚于其所切穿的岩层，侵入岩晚于其所在的岩层。

如图1中Ⅳ岩层形成晚于其所切穿的岩层Ⅲ和Ⅱ。

变质岩是在变质作用下形成的，而这多是在岩浆活动的影响下形成的，因而变质岩的形成晚于与其相邻的岩浆岩。

2．地质构造的判断方法（1）看岩层是否连续，褶皱由连续的褶曲组成。

如图2中的乙、丙为由连续的褶曲组成的褶皱。

（2）看岩层的形态和地貌形态：岩层向上拱起一般为背斜，未侵蚀前常成山岭（如图2中乙）；岩层向下弯曲一般为向斜，常成谷地或盆地。

（3）看岩层的新老关系：核老翼新为背斜，核新翼老为向斜，这是判断背斜与向斜最可靠的依据。

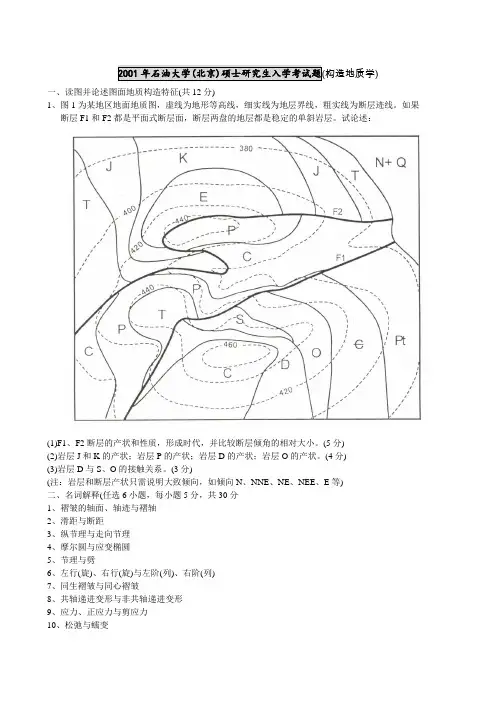

构造地质学)一、读图并论述图面地质构造特征(共12分)1、图1为某地区地面地质图，虚线为地形等高线，细实线为地层界线，粗实线为断层迹线。

如果断层F1和F2都是平面式断层面，断层两盘的地层都是稳定的单斜岩层。

试论述：(1)F1、F2断层的产状和性质，形成时代，并比较断层倾角的相对大小。

(5分)(2)岩层J和K的产状；岩层P的产状；岩层D的产状；岩层O的产状。

(4分)(3)岩层D与S、O的接触关系。

(3分)(注：岩层和断层产状只需说明大致倾向，如倾向N、NNE、NE、NEE、E等)二、名词解释(任选6小题，每小题5分，共30分1、褶皱的轴面、轴迹与褶轴2、滑距与断距3、纵节理与走向节理4、摩尔圆与应变椭圆5、节理与劈6、左行(旋)、右行(旋)与左阶(列)、右阶(列)7、同生褶皱与同心褶皱8、共轴递进变形与非共轴递进变形9、应力、正应力与剪应力10、松弛与蠕变三、论述题(任选3小题，每小题15分，共45分)1、述纵弯褶皱作用的几种褶皱变形机制及其褶皱的特点。

2、试述安德森断层形成模式。

3、试述孔隙流体压力对岩石力学性质的影响，如何用它来解释逆冲推覆构造的形成。

4、张节理与剪节理的主要区别特征。

四、读图并描述图面构造特征和构造发展史。

(13分)(注：首先描述图中各种构造的类型、形态特征、产状以及它们彼此之间的关系，然后讨论构造形成过程和发展历史)构造地质学)一、读图并论述图面地质构造特征(共25分)1、图1(下图)为某地区地面地质图，虚线为地形等高线，细实线为地层界线，粗实线为断层迹线。

如果断层F1、F2、F3和F4都是平面式断层面，所有断层两盘的地层都是稳定的单斜岩层。

试论述：(1)1、F2、F3和F4断层的产状和性质(设断层位移以倾滑位移为主)，并比较断层F3和F4的倾角的相对大小。

(6分)(2)层J和K的产状；岩层S、D的产状。

(4分)(3)简述构造特征与构造演化史。

(6分)(注：岩层和断层产状只需说明大致倾向，如倾向N、NNE、NE、NEE、E等)2、图2是一地区的地质图，地层单位及其产状见图中标注，其中有一条NE向断层，产状亦标注在图中。

四．作图题1.已知岩层产状，勾绘地质界线（注：图中岩层倾角均小于山坡坡角）。

2.已知某岩层产状为SE120°∠45°，某线理产状为NW300°∠45°，求作赤平投影图解。

270°360°180°90°270°360°180°90°岩层产状赤平投影线理产状赤平投影3. 示意画出直立倾伏背斜、斜歪倾伏背斜的立体图形。

4.示意画出阶梯状正断层组合、叠瓦式逆断层组合的剖面图形。

5.用剖面图表示出以下不同褶皱的形态A B相似褶皱C 隔槽式褶皱6.用形成三类断层的三种不同应力状态（安德森模式），分析解释不同断层的形成原因。

A 正断层B、逆断层C、平移断层答案：A、正断层：σ1直立，σ2、σ3水平，水平拉伸和铅直上隆是形成正断层的有利条件。

（剖面上看）B、逆断层：σ1和σ2水平，σ3直立。

水平挤压有利于形成逆断层。

（剖面上看）C、平移断层：σ1和σ3水平，σ2直立（平面上看）7.画出图示共扼节理的应力椭圆和应变椭圆（5分）：8指出图示擦线的侧伏方向（5分）：N9.下图A层为一煤层，求其产状，并在图中画出可以采煤的区域（10分）10.已知某岩层产状为S180∠45，求作赤平投影图解（5分）11. 下图为一简易的地质图（平面图），画出图切剖面图（10分）12.分析判别下图，指出断层两旁相对运动方向及断层类型（正、逆或平移）答案：左图：断层上盘（图中左上角）上移，下盘（图中断层线右下方）下移，故为逆断层右图：依据断层效应，可以判断该断层为逆断层13.根据小褶皱或劈理分析判断地层层序并恢复背、向斜的转折端（用虚线画出）14.指出A、B图所示为何种类型从属褶皱，并利用从属褶皱确定C图高一级褶皱的转折端（用虚线画出）（计10分）A图为“Z”型，B图为“S”型，C图高一级褶皱为背斜（图略）15.指出A －F 图中应力莫尔圆所代表的应力状态（计12分）A.单轴压应力；B.静水压力；C.三轴压应力；D.双轴压应力；E.平面应力（拉压应力）；F.纯剪应力（等值拉压应力）16. 指出下列图中断层的运动学性质 (5分)。

暮云岭地质图分析 地形、地貌、交通等自然地理概况区内主要村镇为北部的北庄与南东角的李家村。

慕云山地区的山势呈近东西走向，与地层的走向（NE）呈斜交关系，图区中部地形相对较高，其最高峰为暮云岭海拔大于450米，南北地形相对较低，其最低点海拔小于150米，相对高差约300米，属于低山丘陵区。

区内水系主要为北部的细水与南部的东流水，总体走向约为北东65度，流向由西向东。

区内山系总体走向为北东—南西向，分布于区内中部广大地区，海拔高度多大于200米，山谷多为南东、北西向展布。

地层分布与接触关系由图例可知，本区出露的地层由老到新为：上奥陶统灰岩，下志留统板岩，下石炭统细砂岩，中石炭统灰岩，上石炭统砂岩，下二叠统灰岩，上二叠统硅质页岩，中侏罗统砂岩，上侏罗统粉砂岩，第四系砂、砾石。

可见本区缺失了中志留统，上志留统，泥盆统和下侏罗统。

从地层分布来看，第四系砂、砾石主要分布于细水、东流水两侧低洼地带。

上侏罗统粉砂岩分布于本地质图的北西角，倾向约为315度，倾角24度。

中侏罗统砂岩分布于本地质图的北西部与南部。

石炭统分布于本地质图中间。

下志留统板岩分布于东南角东流水旁。

根据地质图及地层产状特点可以从地质图上看出，下志留统板岩与下石炭统细砂岩之间为角度不整合接触关系；下二叠统灰岩与中侏罗统砂岩为角度不整合接触关系；石炭统与中侏罗统砂岩之间为角度不整合接触关系；上奥陶统灰岩与下石炭统细砂岩为角度不整合；第四系砂、砾石角度不整合于下伏各老地层之上。

地质构造区内褶皱构造发育，褶皱总体展布方向（轴线走向）为NE45°。

由北西至南东依次分布有北庄向斜、暮云岭背斜、青岩顶向斜（倒转向斜）等。

他们有三点公共特征，分别是1.轴面向南东陡倾2.枢纽倾伏角较缓3.均为短轴背斜。

地质发展史加里东旋回中期，此区应该为浅海环境，从而形成奥陶系（O2）统的厚层石灰岩沉积岩层；加里东旋回后期，造陆使地壳大面积上升，海退开始，沉积间断，地层因出露地表遭受风化剥蚀形成陆相古风化壳面上的大量碎屑物质，海西旋回初期，地壳下沉，海进开始，形成了石炭系下统（C11 ）粗砂岩、底砾岩沉积岩层；自石炭纪（C12）—（C22）开始，地壳小幅震荡，该区的古地理环境，在滨海、浅海、沼泽之间多次转换，从而使其岩性，在浅海石灰岩、滨海砂岩、及沼泽黑色页岩之间多次变化；海西旋回后期，该区再次上升形成海退，受海西旋回后期或印支旋回的影响，此区在受到来自南东、北西方向的造山水平挤压力的作用，形成了褶皱构造形态，其后该区遭受长期风化剥蚀，地层沉积间断；燕山旋回早期，此区北部下降形成局部山间凹陷，沉积少量的中侏罗统（J21）砾岩及粉砂质页岩岩层；燕山旋回后期，受燕山运动影响，北部地壳再次上升，沉积间断，遭受风化剥蚀；此后此区再未遭受构造运动影响，第四纪陆相近水平沉积，只发育在沟谷侵蚀的局部地区。

《构造地质学》作图题十四例超实用一、1、K 1与T 1、T 2之间存在角度不整合，T 1与∈ –O 3之间存在角度不整合。

2、水平；背斜；背斜和向斜。

3、逆；构造窗；飞来峰。

4、∈2--O 3沉积∈2→O 3褶皱断裂，继续上升遭受风化剥蚀→地壳下降接受T 1、T 2沉积→T 1、T 2褶皱上升遭受风化剥蚀→地壳下降接受K 1K 2沉积→地壳平稳上升。

七、1读图题（共24分） 读下面的地质图并回答问题。

1、什么地层之间存在什么类型的不整合2、K 1、K 2属 岩层。

T 1、T 2组成的构造是 。

∈2—O 3组成的构造是 。

3、F 倾向 性质为 断层，与其相关的构造一是 ，另一是 。

4、本区地质事件的形成顺序是二、1、K 2与J 1J 2之间为平行不整合，J 1与D-C 3为角度不整合，D 与O-S 2为角度不整合。

2、水平；倒转背斜；北西；北东；斜歪倾伏；同斜褶皱；南东东。

3、正；正。

4、岩鞍；C 3之后，J 1之前。

5、O-S 2沉积→O-S 2褶皱、断裂，继续上升遭受风化剥蚀→地壳下降接受D-C 2沉积→D-C 2褶皱、断裂、岩浆侵入，继续上升遭受风化剥蚀→地壳下降接受J 1-J 2沉积→地壳平缓上升遭受风化剥蚀→地壳下降接受K 2沉积→地壳平稳上升。

七、读图题,读下列地质图并回答问题。

（共24分）1、什么地层之间存在什么类型的不整合 。

2、J —K 2属 岩层。

D —C 3组成的构造为 ，轴面倾向 ，枢纽倾伏方向为 依里卡德分类为 褶皱。

O —S 2组成的构造为 ，轴面倾向 。

3、F 1性质为 断层，F 2性质为 断层。

4、花岗岩体的产状为 形成时代为 。

1、 本图地质事件的形成序列是三、1、水平；单斜；北东；倾伏背斜和倾伏向斜。

2、J 1与C 1-P 2之间存在角度不整合，P 1与C 2之间存在平行不整合，C 1与O 1-S 3之间存在角度不整合。

3、斜歪倾伏；南东；北东；S 3之后，C 1之前。

下图为一次构造变形之产物，请根据沉积构造、分析下列平面示意图，指出哪些是不整合接触，分析下列剖面图，判断断层两盘相对运动方向，、的赤平投影，，）的关系，表示），。

、、褶皱有背斜、向斜，、。

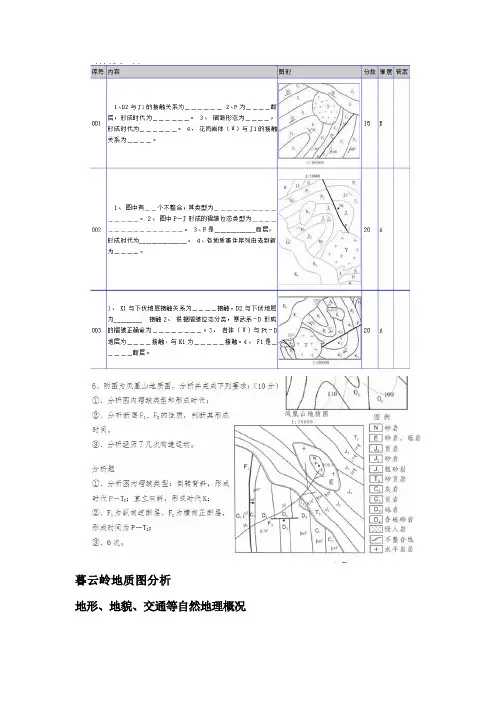

、分析褶皱特点，褶皱，），断层的运动学类型分别为逆、逆、、褶皱断裂、岩体、、6.综合读图题(共15道)序号内容图形001 问题:1、D2与J1的接触关系为＿＿＿＿＿＿2、F为＿＿＿＿断层，形成时代为＿＿＿＿＿＿。

3、褶皱形态为＿＿＿＿，形成时代为＿＿＿＿＿＿。

4、花岗岩体（Υ）与J1的接触关系为＿＿＿＿。

答案:1、D2与J1的接触关系为角度不整合2、F为逆断层，形成时代为J1/P2。

3、褶皱形态为斜歪倾伏，形成时代为J1/P2。

4、花岗岩体（Υ）与J1的接触关系为角度不整合。

002 问题:1、图中有＿＿个不整合，其类型为＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

2、图中P—J形成的褶皱位态类型为＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

3、F是_____________断层，形成时代为_______________。

4、各地质事件序列由老到新为＿＿＿＿。

答案:1、图中有3个不整合，其类型为平行不整合与角度不整合。

2、2、图中P—J形成的褶皱位态类型为直立倾伏。

3、F是正断层，形成时代为K2/J3之间。

4、4、各地质事件序列由老到新为。

（成岩）——第一次构造变动——P-J3成岩——第二次构造变动+岩浆活动——K1-K2沉积成岩——上升为陆地003 问题:1、K1与下伏地层接触关系为＿＿＿＿接触，D2与下伏地层为_________ 接触2、根据褶皱位态分类，寒武系－D形成的褶皱正确命为＿＿＿＿＿＿＿＿。

3、岩体（Υ）与Pt－D地层为＿＿＿＿接触，与K1为＿＿＿＿＿接触。

4、F1是＿＿＿＿＿断层。

答案:1、K1与下伏地层接触关系为角度不整合接触，D2与下伏地层为平行不整合接触2、根据褶皱位态分类，寒武系－D形成的褶皱正确命为直立倾伏。

《构造地质学》作图的题目例的题目作图题十四例一．读图题（共24分）读下面的地质图并回答问题。

1、什么地层之间存在什么类型的不整合2、K1、K2属岩层。

T1、T2组成的构造是。

∈2—O3组成的构造是。

3、F倾向性质为断层，与其相关的构造一是，另一是。

4、本区地质事件的形成顺序是二、读图题,读下列地质图并回答问题。

（共24分）1、什么地层之间存在什么类型的不整合。

2、J—K2属岩层。

D—C3组成的构造为，轴面倾向，枢纽倾伏方向为依里卡德分类为褶皱。

O—S2组成的构造为，轴面倾向。

3、F1性质为断层，F2性质为断层。

4、花岗岩体的产状为形成时代为。

5.本图地质事件的形成序列是三、读图题（共24分）分析下面的地质图并回答问题：1、J1-J3属岩层。

C 1-P2属岩层，其倾向。

O1-S3组成的构造为。

2、什么地层之间存在什么类型的不整合。

3、依里卡德分类，图中向斜为褶皱，其轴面倾向枢纽向倾伏，形成时代为。

4、F1断层形成时代，性质为断层，F2断层倾向性质为断层。

5、岩体的产状为，其形成时代为。

6、本区地质事件的形成顺序是四、读图题（共24分）分析下面的地质图并回答问题。

1、什么地层之间存在什么类型的不整合。

2、K1-E属岩层；T31-T32组成的构造是；D3-P2组成的构造是，其中背斜轴面倾向为，枢纽倾伏方向为，依里卡德分类为褶皱，其形成时代为。

3、F1断层性质为断层，其形成时代为，F2断层性质为，F3断层性质为，其组合型式是。

4、花岗岩体的产状有和，其中γ的形成时代为。

5、本区地质事件的形成序列是五、读图题（共24分）分析下列地质图并回答问题。

1、什么地层之间存在什么类型的不整合。

2、依里卡德分类，图中背斜为褶皱，轴面倾向为，枢纽倾伏方向为。

3、F1性质为断层，F2性质为断层。

4、岩体的产状为，其形成时代为。

1、本区地质事件的形成顺序是六、读图并回答下列各题。

1、图中K1是岩层。

2、图中不整合类型、形成时代？3、按里卡德分类，背斜叫褶皱，轴面倾向，枢纽向倾伏；J1-J2组成的向斜叫褶皱，枢纽向倾伏，该向斜赤平投影：4、F1断层性质为，形成时代；F2断层性质为，形成时代。

读图题
１分析剖面图，说明地层间接触关系
２（1）分别指出a、b图中，哪个是正常层序，哪个发生倒转？
（2）指出图中的褶曲类型。

（3）分别指出a、b图中断层类型。

３分析地质图，（1）画出白垩系地层产状；（2）判断褶曲类型及形成时代；（3）判断断层性质，并说明判断依据；（4）说明不整合的类型及形成时代。

４用ⅴ字形法则分析下图中地层产状。

５在下面剖面示意图中，断层面产状是 90º∠70 º，地层产状是 0 º∠45 º。

如果断层是平移断层, 那么上盘必定已经向哪个方向移动了？
６分析地质图，画出倾斜岩层的产状，说明图中存在的不整合类型及形成时代
７分析地质图，回答下列问题：（1）说明地质图中侏罗系、白垩系地层特征，并求侏罗系地层厚度。

（2）说明图中出露的褶曲类型及形成时代。

（3）说明图中存在的不整合类型。

８分析地质图，判断断层性质，说明判断依据。

９分析地质图，判断褶皱、断层性质，不整合类型及不整合的形成时间
１０说明图中褶曲的类型、断层的性质、不整合的类型形及形成时代。

１１分析图，并在图上画出P1顶面产状三要素
王村地区地质图
１２分析剖面图，判定断层性质并说明hg、hf、ho、α
各代表啥意义。

１３分析地质图，说明J系地层及侵入体的产状，判断褶曲类型、褶曲的形成时代；说明不整合的类型及形成时代。

综合读图题共15道序号内容图形分数难度答案0011、D2与J1的接触关系为＿＿＿＿＿＿2、F 为＿＿＿＿断层，形成时代为＿＿＿＿＿＿。

3、褶皱形态为＿＿＿＿，形成时代为＿＿＿＿＿＿。

4、花岗岩体（Υ）与J1的接触关系为＿＿＿＿。

15B0021、图中有＿＿个不整合，其类型为＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

2、图中P—J 形成的褶皱位态类型为＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

3、F 是_____________断层，形成时代为_______________。

4、各地质事件序列由老到新为＿＿＿＿。

20A0031、K1与下伏地层接触关系为＿＿＿＿接触，D2与下伏地层为_________接触2、根据褶皱位态分类，寒武系－D 形成的褶皱正确命为＿＿＿＿＿＿＿＿。

3、岩体（Υ）与Pt－D地层为＿＿＿＿接触，与K1为＿＿＿＿＿接触。

4、F1是＿＿＿＿＿断层。

20A 0041、K2与J1地层接触关系为＿＿＿＿＿。

2、J1与下伏地层为＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

3、寒武系—O1组成的褶皱构造特征为____________________。

4、F 为＿＿＿＿＿断层，依据为＿＿＿＿＿＿＿＿＿＿＿＿＿。

5、地质事件发生顺序由老到新为＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

20A0051、图中存在＿＿＿个不整合，其类型有＿＿＿＿＿＿＿＿＿＿＿。

2、F1为＿＿＿＿＿＿断层，F2为＿＿＿＿＿＿＿断层。

3、褶皱有＿＿＿＿，按其褶皱位态分类应属于＿＿＿＿＿＿褶皱。

4写出地质事件发生顺序（由老至新）＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

20A0061、J1与下伏地层为＿＿＿＿＿接触2、图中褶皱位态分类为＿＿＿＿＿＿＿＿。

3、枢纽产状大致产状为＿＿＿＿＿，轴面产状大致为＿＿＿＿。

4、F 为＿＿＿＿＿断层，形成时代为＿＿＿＿＿＿＿。

5、花岗岩体（r）与寒武-O2地层为＿＿＿＿＿接触，形成时代为＿＿＿＿。

20A0071、图中有＿＿＿＿＿＿＿个不整合，其类型为_______________。
