2018上海市杨浦区初中物理二模卷答案详解

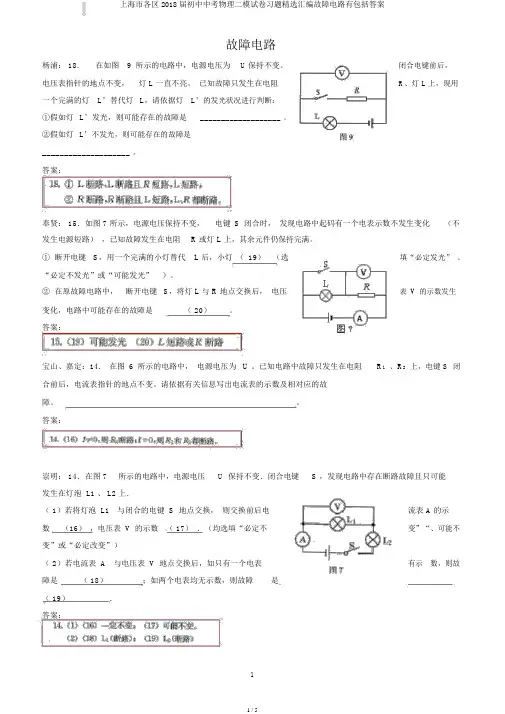

故障电路杨浦： 18.在如图9所示的电路中，电源电压为U保持不变。

闭合电键前后，电压表指针的地点不变，灯 L 一直不亮。

已知故障只发生在电阻R、灯 L 上，现用一个完满的灯L’替代灯L，请依据灯L’的发光状况进行判断：①假如灯L’发光，则可能存在的故障是___________________ 。

②假如灯L’不发光，则可能存在的故障是____________________ 。

答案：奉贤： 15．如图 7 所示，电源电压保持不变，电键S闭合时，发现电路中起码有一个电表示数不发生变化（不发生电源短路），已知故障发生在电阻R或灯 L 上，其余元件仍保持完满。

①断开电键S，用一个完满的小灯替代L 后，小灯（19）（选填“必定发光” 、“必定不发光”或“可能发光”）。

②在原故障电路中，断开电键S，将灯L与R地点交换后，电压表V的示数发生变化，电路中可能存在的故障是（ 20）。

答案：宝山、嘉定：14.在图6所示的电路中，电源电压为U 。

已知电路中故障只发生在电阻R1、R2上，电键S闭合前后，电流表指针的地点不变。

请依据有关信息写出电流表的示数及相对应的故障。

答案：崇明： 14．在图 7所示的电路中，电源电压U 保持不变．闭合电键S ，发现电路中存在断路故障且只可能发生在灯泡 L1 、 L2 上．（ 1）若将灯泡 L1与闭合的电键 S 地点交换，则交换前后电流表 A 的示数（16），电压表 V 的示数（ 17）．（均选填“必定不变”“、可能不变”或“必定改变”）（ 2）若电流表 A与电压表 V 地点交换后，如只有一个电表有示数，则故障是（ 18）；如两个电表均无示数，则故障是（ 19）．答案：黄浦： 14．在图 6 所示的电路中，电源电压保持不变。

已知电阻R1、 R2中的一个或两个同时发生断路故障，且其余元件均保持完满。

现将一个完满的电流表接入电路，利用电键S 的开闭排查出全部可能的故障状况，电流表应接入电路中（16）处（选填“ a”、“ b”或“ c”），写出现象及其对应的故障（17）。

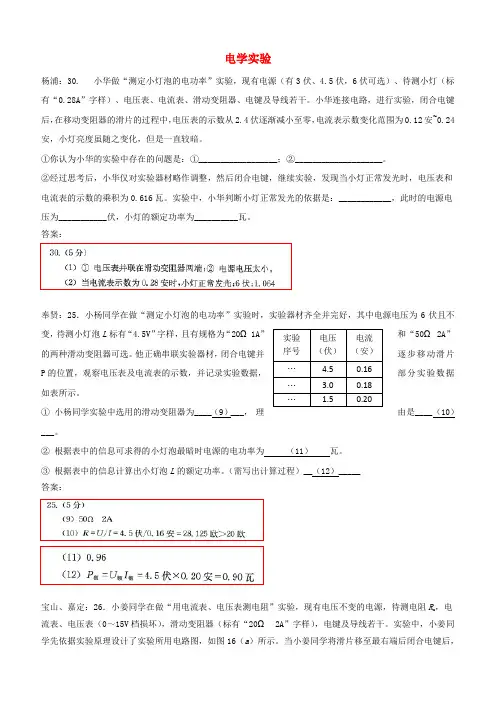

电学实验杨浦：30. 小华做“测定小灯泡的电功率”实验，现有电源（有3伏、4.5伏，6伏可选）、待测小灯（标有“0.28A”字样）、电压表、电流表、滑动变阻器、电键及导线若干。

小华连接电路，进行实验，闭合电键后，在移动变阻器的滑片的过程中，电压表的示数从2.4伏逐渐减小至零，电流表示数变化范围为0.12安~0.24安，小灯亮度虽随之变化，但是一直较暗。

①你认为小华的实验中存在的问题是：①__________________；②____________________。

②经过思考后，小华仅对实验器材略作调整，然后闭合电键，继续实验，发现当小灯正常发光时，电压表和电流表的示数的乘积为0.616瓦。

实验中，小华判断小灯正常发光的依据是：____________，此时的电源电压为___________伏，小灯的额定功率为__________瓦。

答案：奉贤：25．小杨同学在做“测定小灯泡的电功率”实验时，实验器材齐全并完好，其中电源电压为6伏且不的两种滑动变阻器可选。

他正确串联实验器材，闭合电键并逐步移动滑片P的位置，观察电压表及电流表的示数，并记录实验数据，部分实验数据如表所示。

①小杨同学实验中选用的滑动变阻器为____（9）___，理由是____（10）___。

②根据表中的信息可求得的小灯泡最暗时电源的电功率为（11）瓦。

③根据表中的信息计算出小灯泡L的额定功率。

（需写出计算过程）__（12）_____答案：宝山、嘉定：26．小姜同学在做“用电流表、电压表测电阻”实验，现有电压不变的电源，待测电阻R x，电流表、电压表（0～15V档损坏），滑动变阻器（标有“20Ω 2A”字样），电键及导线若干。

实验中，小姜同学先依据实验原理设计了实验所用电路图，如图16（a）所示。

当小姜同学将滑片移至最右端后闭合电键后，电压表示数为2.0伏，电流表示数为0.20安；接着他将滑片P 向左移至中点时，电压表示数为3.0伏，电流表示数如图16（b ）所示。

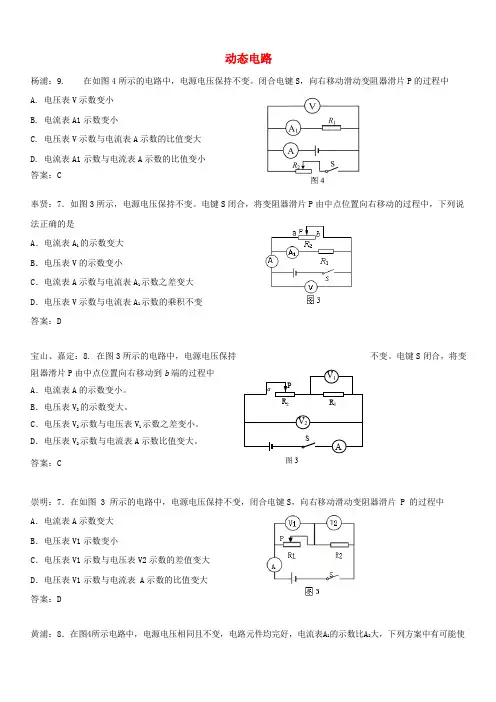

动态电路杨浦：9.在如图4所示的电路中，电源电压保持不变。

闭合电键S ，向右移动滑动变阻器滑片P 的过程中 A. 电压表V 示数变小 B. 电流表A1示数变小C. 电压表V 示数与电流表A 示数的比值变大D. 电流表A1示数与电流表A 示数的比值变小 答案：C奉贤：7．如图3所示，电源电压保持不变。

电键S 闭合，将变阻器滑片P 由中点位置向右移动的过程中，下列说法正确的是 A ．电流表A 1的示数变大 B ．电压表V 的示数变小C ．电流表A 示数与电流表A 1示数之差变大D ．电压表V 示数与电流表A 1示数的乘积不变 答案：D宝山、嘉定：8. 在图3所示的电路中，电源电压保持不变。

电键S 闭合，将变阻器滑片P 由中点位置向右移动到b 端的过程中 A ．电流表A 的示数变小。

B ．电压表V 2的示数变大。

C ．电压表V 2示数与电压表V 1示数之差变小。

D ．电压表V 2示数与电流表A 示数比值变大。

答案：C崇明：7．在如图 3 所示的电路中，电源电压保持不变，闭合电键S ，向右移动滑动变阻器滑片 P 的过程中 A ．电流表A 示数变大 B ．电压表V1示数变小C ．电压表V1示数与电压表V2示数的差值变大D ．电压表V1示数与电流表 A 示数的比值变大 答案：D黄浦：8．在图4所示电路中，电源电压相同且不变，电路元件均完好，电流表A 1的示数比A 2大，下列方案中有可能使两电流表示数相同的有方案：①用一个更小的电阻替换R 3 ②将图4（a ）中的R 2与（b ）中的R 1互换 ③用一个更大的电阻替换R 2 ④将图4（a ）中的R 1与（b ）中的R 3互换 A ．0个 B ．1个 C ．2个 D ．3个答案：C金山：6．在图1所示的电路中，电源电压保持不变。

闭合电键S ，当滑动变阻器的滑片P 向右移动时，不变的是A ．电流表A 示数与电流表A 1示数的差值B ．电压表V 示数与电流表A 示数的比值C ．电压表V 示数与电流表A 1示数的比值D ．电压表V 示数与电流表A 1示数的乘积 答案：A静安：8．在图4所示的电路中，电源电压保持不变，现将一个电压表V 接入电路的AB 或CD 两点间。

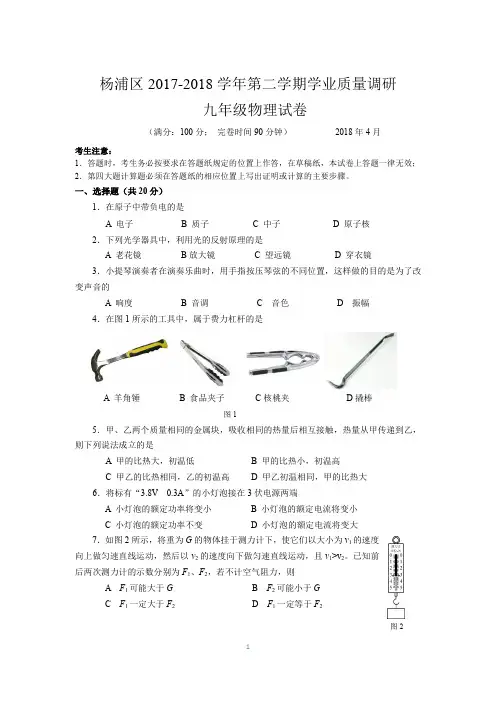

杨浦区2017-2018学年第二学期学业质量调研九年级物理试卷（满分：100分；完卷时间90分钟） 2018年4月考生注意：1．答题时，考生务必按要求在答题纸规定的位置上作答，在草稿纸，本试卷上答题一律无效；2．第四大题计算题必须在答题纸的相应位置上写出证明或计算的主要步骤。

一、选择题（共20分）1．在原子中带负电的是A 电子B 质子C 中子D 原子核2．下列光学器具中，利用光的反射原理的是A 老花镜 B放大镜 C 望远镜 D 穿衣镜3．小提琴演奏者在演奏乐曲时，用手指按压琴弦的不同位置，这样做的目的是为了改变声音的A 响度B 音调C 音色D 振幅4．在图1所示的工具中，属于费力杠杆的是A 羊角锤B 食品夹子 C核桃夹 D撬棒图15．甲、乙两个质量相同的金属块，吸收相同的热量后相互接触，热量从甲传递到乙，则下列说法成立的是A 甲的比热大，初温低B 甲的比热小，初温高C 甲乙的比热相同，乙的初温高D 甲乙初温相同，甲的比热大6．将标有“”的小灯泡接在3伏电源两端A 小灯泡的额定功率将变小B 小灯泡的额定电流将变小C 小灯泡的额定功率不变D 小灯泡的额定电流将变大7．如图2所示，将重为G的物体挂于测力计下，使它们以大小为v1的速度向上做匀速直线运动，然后以v2的速度向下做匀速直线运动，且v1>v2。

已知前后两次测力计的示数分别为F1、F2，若不计空气阻力，则A F1可能大于GB F2可能小于GC F1一定大于F2D F1一定等于F2图204 8 128．甲、乙两车同时从M 点出发沿直线向N 点运动，甲的s -t 图像如图3所示。

当乙车到达N 点时，甲车刚好运动了10秒，距离N 点2、N 两点的距离为s 0，则A v 甲＞v 乙 s 0＝22米B v 甲＞v 乙 s 0＝18米C v 甲＜v 乙 s 0＝18米D v 甲＜v 乙 s 0＝20米9．在如图4片P 的过程中A 电压表V 示数变小B 电流表A 1示数变小C 电压表V 示数与电流表A 示数的比值变大D 电流表A 1示数与电流表A 示数的比值变小10．如图5所示，两个底面积不同的薄壁轻质圆柱形容器甲和乙，放在水平地面上。

电学实验杨浦：30. 小华做“测定小灯泡的电功率”实验，现有电源（有3伏、4.5伏，6伏可选）、待测小灯（标有“0.28A”字样）、电压表、电流表、滑动变阻器、电键及导线若干。

小华连接电路，进行实验，闭合电键后，在移动变阻器的滑片的过程中，电压表的示数从2.4伏逐渐减小至零，电流表示数变化范围为0.12安~0.24安，小灯亮度虽随之变化，但是一直较暗。

①你认为小华的实验中存在的问题是：①__________________；②____________________。

②经过思考后，小华仅对实验器材略作调整，然后闭合电键，继续实验，发现当小灯正常发光时，电压表和电流表的示数的乘积为0.616瓦。

实验中，小华判断小灯正常发光的依据是：____________，此时的电源电压为___________伏，小灯的额定功率为__________瓦。

答案：奉贤：25．小杨同学在做“测定小灯泡的电功率”实验时，实验器材齐全并完好，其中电源规格为“20Ω 1A”和“50Ω 2A”的两种滑动变阻器可选。

他正确串联实验器材，闭合电键并逐步移动滑片P的位置，观察电压表及电流表的示数，并记录实验数据，部分实验数据如表所示。

①小杨同学实验中选用的滑动变阻器为____（9）___，理由是____（10）___。

②根据表中的信息可求得的小灯泡最暗时电源的电功率为（11）瓦。

③根据表中的信息计算出小灯泡L的额定功率。

（需写出计算过程）__（12）_____答案：宝山、嘉定：26．小姜同学在做“用电流表、电压表测电阻”实验，现有电压不变的电源，待测电阻R x ，电流表、电压表（0～15V 档损坏），滑动变阻器（标有“20Ω 2A ”字样），电键及导线若干。

实验中，小姜同学先依据实验原理设计了实验所用电路图，如图16（a ）所示。

当小姜同学将滑片移至最右端后闭合电键后，电压表示数为2.0伏，电流表示数为0.20安；接着他将滑片P 向左移至中点时，电压表示数为3.0伏，电流表示数如图16（b ）所示。

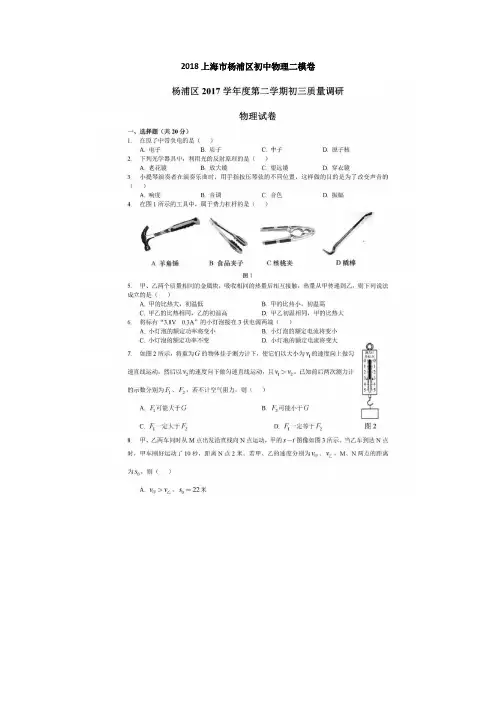

杨浦区2017-2018学年第二学期学业质量调研九年级物理试卷（满分：100分；完卷时间90分钟）2018年4月考生注意：1．答题时，考生务必按要求在答题纸规定的位置上作答，在草稿纸，本试卷上答题一律无效；2．第四大题计算题必须在答题纸的相应位置上写出证明或计算的主要步骤。

一、选择题（共20分）1．在原子中带负电的是A 电子B 质子C 中子D 原子核2．下列光学器具中，利用光的反射原理的是A 老花镜B放大镜 C 望远镜 D 穿衣镜3．小提琴演奏者在演奏乐曲时，用手指按压琴弦的不同位置，这样做的目的是为了改变声音的A 响度B 音调C 音色D 振幅4．在图1所示的工具中，属于费力杠杆的是A 羊角锤B 食品夹子C核桃夹D撬棒图15．甲、乙两个质量相同的金属块，吸收相同的热量后相互接触，热量从甲传递到乙，则下列说法成立的是A 甲的比热大，初温低B 甲的比热小，初温高C 甲乙的比热相同，乙的初温高D 甲乙初温相同，甲的比热大6．将标有“3.8V 0.3A”的小灯泡接在3伏电源两端A 小灯泡的额定功率将变小B 小灯泡的额定电流将变小C 小灯泡的额定功率不变D 小灯泡的额定电流将变大7．如图2所示，将重为G的物体挂于测力计下，使它们以大小为v1的速度向上做匀速直线运动，然后以v2的速度向下做匀速直线运动，且v1>v2。

已知前后两次测力计的示数分别为F1、F2，若不计空气阻力，则A F1可能大于GB F2可能小于GC F1一定大于F2D F1一定等于F2图22 13 6 t /秒s /米 4 5 0甲4 8 12 16 8．甲、乙两车同时从M 点出发沿直线向N 点运动，甲的s -t 图像如图3所示。

当乙车到达N 点时，甲车刚好运动了10秒，距离N 点2米。

若甲、乙的速度分别为v 甲、v 乙，M 、N 两点的距离为s 0，则A v 甲＞v 乙 s 0＝22米B v 甲＞v 乙 s 0＝18米C v 甲＜v 乙 s 0＝18米D v 甲＜v 乙 s 0＝20米 9．在如图4所示的电路中，电源电压保持不变。

动态电路杨浦：9.在如图4所示的电路中，电源电压保持不变。

闭合电键S ，向右移动滑动变阻器滑片P 的过程中A. 电压表V 示数变小B. 电流表A1示数变小C. 电压表V 示数与电流表A 示数的比值变大D. 电流表A1示数与电流表A 示数的比值变小 答案：C奉贤：7．如图3所示，电源电压保持不变。

电键S 闭合，将变阻器滑片P 由中点位置向右移动的过程中，下列说法正确的是A ．电流表A 1的示数变大B ．电压表V 的示数变小C ．电流表A 示数与电流表A 1示数之差变大D ．电压表V 示数与电流表A 1示数的乘积不变 答案：D宝山、嘉定：8. 在图3所示的电路中，电源电压保持不变。

电键S 闭合，将变阻器滑片P 由中点位置向右移动到b 端的过程中 A ．电流表A 的示数变小。

B ．电压表V 2的示数变大。

C ．电压表V 2示数与电压表V 1示数之差变小。

D ．电压表V 2示数与电流表A 示数比值变大。

答案：C崇明：7．在如图 3 所示的电路中，电源电压保持不变，闭合电键S ，向右移动滑动变阻器滑片 P 的过程中 A ．电流表A 示数变大 B ．电压表V1示数变小C ．电压表V1示数与电压表V2示数的差值变大D ．电压表V1示数与电流表 A 示数的比值变大 答案：D黄浦：8．在图4所示电路中，电源电压相同且不变，电路元件均完好，电流表A 1的示数比A 2大，下列方案中有可能使图3R 2R 1SAV 1V 2P a两电流表示数相同的有方案：①用一个更小的电阻替换R 3 ②将图4（a ）中的R 2与（b ）中的R 1互换 ③用一个更大的电阻替换R 2 ④将图4（a ）中的R 1与（b ）中的R 3互换 A ．0个 B ．1个 C ．2个 D ．3个答案：C金山：6．在图1所示的电路中，电源电压保持不变。

闭合电键S ，当滑动变阻器的滑片P 向右移动时，不变的是 A ．电流表A 示数与电流表A 1示数的差值 B ．电压表V 示数与电流表A 示数的比值 C ．电压表V 示数与电流表A 1示数的比值 D ．电压表V 示数与电流表A 1示数的乘积 答案：A静安：8．在图4所示的电路中，电源电压保持不变，现将一个电压表V 接入电路的AB 或CD 两点间。

2018上海市杨浦区初中物理二模卷2018上海市杨浦区初中物理二模卷答案详解一、选择题1. A （原子由原子核和（核外）电子（负电）组成（和太阳系相似），原子核由质子（正电）和中子（不带电）组成）2.D（替他3个都是透镜的折射，放大镜和老花镜-凸透镜，近视眼镜-凹透镜，望远镜-凸和凹透镜组合而成）3.B4.B（费力杠杆用于精细动作，镊子、食品夹、理发剪刀都是费力杠杆）5.B（比热容大，吸、放热量后，温差小；反之温差大。

甲乙质量相同，热量从甲传递到乙，说明甲吸热后的温度更高，甲的比热容小）6.C7.D（匀速直线运动，二力平衡，不计空气阻力，F1=G,F2=G）8.B（由图可知，V甲=12m/6s=2m/s，若V甲<V乙，乙先到N点，则S0=2 m/s *10s+2=22m;若V甲>V乙，则甲先到N点继续往前走，当乙到N点时，甲已距N点2米，则S0=2*10-2=18m）9.C（并联电路，电压表V测量的是电源电压U，故不会变；A1测量的是支路1电流I1，因R1是定值电阻，U1=U，故I1也不变；因U2=U，则I2=U2/R2=U/R2, 滑片右移，R2↑，I2↓, I=I1+I2，则A表示数↓。

故电压表V示数与电流表A示数的比值变大）10.DA 错误△P a= G球/S甲△P b= G球/S乙S甲> S乙故△P a<△P bB 错误△F a =△F b= G球C错误 P a= F a/S甲=（G a+ G球）/S甲= P a0+ G球/S甲, 同理P b= P b0+ G球/S乙，已知P a0=P b0，S 甲> S乙，故 P a<P bD 正确，已知P a0=P b0, ρa gh a=ρb gh b, h a<h b,故ρa>ρb已知V a=V b,G a=m a g=ρa V a g G b=m b g=ρb V b g 故G a> G bF a=G a+ G球 F b=G b+ G球, 因为G a> G b ，故 F a> F b二、填充题11.电能；千瓦时；并联12.运动的方向；滑动摩擦；惯性13.奥斯特；右；地球磁场14.做功；竖直向下（球被抛起后，只受到空气阻力和球的重力的作用，这2个力方向都向下，故合力方向向下）；水的比热容大。

故障电路杨浦：18. 在如图9所示的电路中，电源电压为U保持不变。

闭合电键前后，电压表指针的位置不变，灯L始终不亮。

已知故障只发生在电阻R、灯L上，现用一个完好的灯L’替换灯L，请根据灯L’的发光情况进行判断：①如果灯L’发光，则可能存在的故障是___________________。

②如果灯L’不发光，则可能存在的故障是____________________。

答案：奉贤：15．如图7所示，电源电压保持不变，电键S闭合时，发现电路中至少有一个电表示数不发生变化（不发生电源短路），已知故障发生在电阻R或灯L上，其他元件仍保持完好。

①断开电键S，用一个完好的小灯替换L后，小灯（19）（选填“一定发光”、“一定不发光”或“可能发光”）。

②在原故障电路中，断开电键S，将灯L与R位置互换后，电压表V的示数发生变化，电路中可能存在的故障是（20）。

答案：宝山、嘉定：14. 在图6所示的电路中，电源电压为U。

已知电路中故障只发生在电阻R1、R2上，电键 S 闭合前后，电流表指针的位置不变。

请根据相关信息写出电流表的示数及相对应的故障。

答案：崇明：14．在图 7 所示的电路中，电源电压 U 保持不变．闭合电键 S，发现电路中存在断路故障且只可能发生在灯泡 L1、L2 上．（1）若将灯泡 L1 与闭合的电键 S位置互换，则互换前后电流表A 的示数（16），电压表 V 的示数（17）．（均选填“一定不变”、“可能不变”或“一定改变”）（2）若电流表 A 与电压表 V 位置互换后，如只有一个电表有示数，则故障是（18）；如两个电表均无示数，则故障是（19）．答案：黄浦：14．在图6所示的电路中，电源电压保持不变。

已知电阻R1、R2中的一个或两个同时发生断路故障，且其他元件均保持完好。

现将一个完好的电流表接入电路，利用电键S的开闭排查出所有可能的故障情况，电流表应接入电路中（16）处（选填“a”、“b”或“c”），写出现象及其对应的故障（17）。

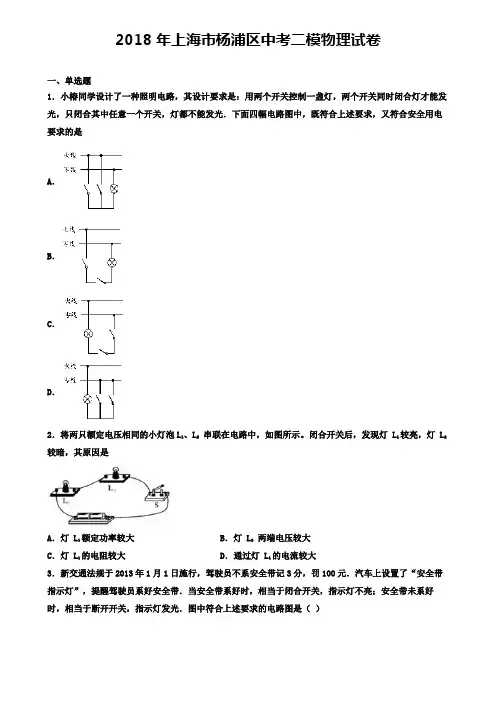

2018年上海市杨浦区中考二模物理试卷一、单选题1．小椿同学设计了一种照明电路，其设计要求是：用两个开关控制一盏灯，两个开关同时闭合灯才能发光，只闭合其中任意一个开关，灯都不能发光．下面四幅电路图中，既符合上述要求，又符合安全用电要求的是A．B．C．D．2．将两只额定电压相同的小灯泡L1、L2串联在电路中，如图所示。

闭合开关后，发现灯 L1较亮，灯 L2较暗，其原因是A．灯 L1额定功率较大B．灯 L2两端电压较大C．灯 L1的电阻较大D．通过灯 L1的电流较大3．新交通法规于2013年1月1日施行，驾驶员不系安全带记3分，罚100元．汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带．当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关，指示灯发光．图中符合上述要求的电路图是（）A．B．C．D．4．电脑正常工作时，中央处理器不断发热，必须用风扇给予降温．为了保证中央处理器不被烧坏，要求：中央处理器（即CPU）工作之前，带动风扇的电动机要先启动，中央处理器断电后，电动机仍能工作很长一段时间，来进行散热，下面的四个电路图中符合要求的是A．B．C．D．5．如图所示，两个底面积不同的薄壁轻质圆柱形容器甲和乙，放在水平地面上，容器内分别盛有体积相同的不同液体A和B，此时液体对容器底部的压强相等，现将完全相同的两个金属球分别浸没在A、B液体中（液体不溢出），则下列判断一定正确的是（）A．液体对容器底部的压强变化量△P A＞△P BB．液体对容器底部的压力F A＞F BC．容器对水平地面的压强P A＞P BD．容器对水平地面的压力变化量△F A＞△F B6．二胡是中国的民族乐器，有粗(内弦)、细(外弦)两根弦，拉弓时弓毛和弦摩擦发出声音，如图所示，下列做法不能改变二胡音调的是( )A．用手指按压同一根弦的不同位置B．手指按压在弦的相同位置，从摩擦内弦换到摩擦外弦C．加大摩擦弦的力量D．旋转弦轴，增加弦的紧张度7．如图所示的电路中，电源电压恒为3 V，灯泡L的电阻为10 Ω且保持不变．闭合开关S后，滑片P 由b端向a端滑动的过程中，下列判断正确的是( )A．灯泡L亮度变暗B．电压表示数变大，电流表示数变小C．电压表与电流表示数的比值变小D．灯泡L的最大功率为0.9 W8．小明看到如图所示斜插入水中的筷子向上折，如图所示的四幅光路图中，能正确说明产生这一现象的原因的是( )A．B．C．D．二、填空题9．小红家买了一个电暖气，她阅读说明书时发现电暖气里的工作物质是油而不是水，好处之一是油的比热容比水的_______，加热时升温_________________选填“快”或“慢”）；电暖气周围的空气温度升高，这是通过________的方式改变内能的．10．将一个木块放入盛满水的烧杯中，静止时如图所示，从烧杯溢出水的重力为5N，则木块的重力大小为_____，这个过程中，容器对水平面的压力将_____（选填“增大”、“不变”或“减小”）。
