PLC与接近光电开关的接线问题

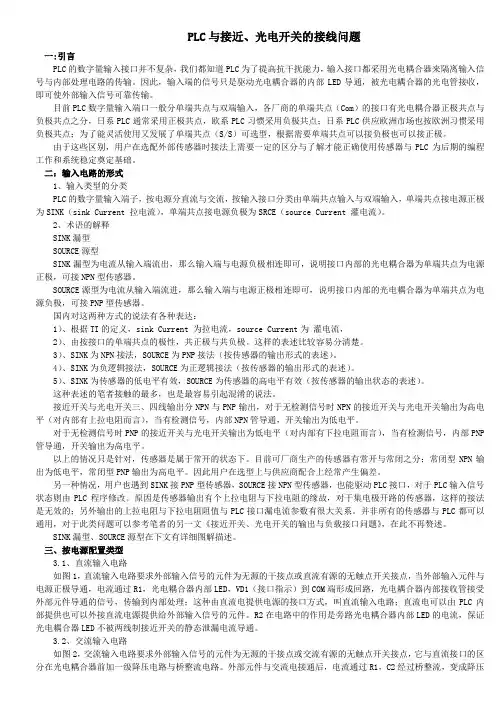

PLC与接近、光电开关的接线问题PLC与接近、光电开关的接线问题一:引言PLC的数字量输入接口并不复杂，我们都知道PLC为了提高抗干扰能力，输入接口都采用光电耦合器来隔离输入信号与内部处理电路的传输。

因此，输入端的信号只是驱动光电耦合器的内部LED导通，被光电耦合器的光电管接收，即可使外部输入信号可靠传输。

目前PLC数字量输入端口一般分单端共点与双端输入，各厂商的单端共点的接口有光电耦合器正极共点与负极共点之分，日系PLC通常采用正极共点，欧系PLC习惯采用负极共点；日系PLC供应欧洲市场也按欧洲习惯采用负极共点；为了能灵活使用又发展了单端共点可选型，根据需要单端共点可以接负极也可以接正极。

于这些区别，用户在选配外部传感器时接法上需要一定的区分与了解才能正确使用传感器与PLC为后期的编程工作和系统稳定奠定基础。

二：输入电路的形式 1、输入类型的分类PLC的数字量输入端子，按电源分直流与交流，按输入接口分类单端共点输入与双端输入，单端共点接电源正极为SINK，单端共点接电源负极为SRCE。

2、术语的解释 SINK漏型 SOURCE源型SINK漏型为电流从输入端流出，那么输入端与电源负极相连即可，说明接口内部的光电耦合器为单端共点为电源正极，可接NPN型传感器。

SOURCE源型为电流从输入端流进，那么输入端与电源正极相连即可，说明接口内部的光电耦合器为单端共点为电源负极，可接PNP型传感器。

国内对这两种方式的说法有各种表达： 1）、根据TI 的定义，sink Current 为拉电流，source Current为灌电流， 2）、按接口的单端共点的极性，共正极与共负极。

这样的表述比较容易分清楚。

3）、SINK为NPN接法，SOURCE 为PNP接法。

4）、SINK为负逻辑接法，SOURCE为正逻辑接法。

5）、SINK为传感器的低电平有效，SOURCE为传感器的高电平有效。

这种表述的笔者接触的最多，也是最容易引起混淆的说法。

PLC与接近、光电开关的接线问题一:引言PLC的数字量输入接口并不复杂，我们都知道PLC为了提高抗干扰能力，输入接口都采用光电耦合器来隔离输入信号与内部处理电路的传输。

因此，输入端的信号只是驱动光电耦合器的内部LED导通，被光电耦合器的光电管接收，即可使外部输入信号可靠传输。

目前PLC数字量输入端口一般分单端共点与双端输入，各厂商的单端共点（Com）的接口有光电耦合器正极共点与负极共点之分，日系PLC通常采用正极共点，欧系PLC习惯采用负极共点；日系PLC供应欧洲市场也按欧洲习惯采用负极共点；为了能灵活使用又发展了单端共点（S/S）可选型，根据需要单端共点可以接负极也可以接正极。

由于这些区别，用户在选配外部传感器时接法上需要一定的区分与了解才能正确使用传感器与PLC为后期的编程工作和系统稳定奠定基础。

二：输入电路的形式1、输入类型的分类PLC的数字量输入端子，按电源分直流与交流，按输入接口分类由单端共点输入与双端输入，单端共点接电源正极为SINK（sink Current 拉电流），单端共点接电源负极为SRCE（source Current 灌电流）。

2、术语的解释SINK漏型SOURCE源型SINK漏型为电流从输入端流出，那么输入端与电源负极相连即可，说明接口内部的光电耦合器为单端共点为电源正极，可接NPN型传感器。

SOURCE源型为电流从输入端流进，那么输入端与电源正极相连即可，说明接口内部的光电耦合器为单端共点为电源负极，可接PNP型传感器。

国内对这两种方式的说法有各种表达：1）、根据TI的定义，sink Current 为拉电流，source Current为灌电流，2）、由按接口的单端共点的极性，共正极与共负极。

这样的表述比较容易分清楚。

3）、SINK为NPN接法，SOURCE为PNP接法（按传感器的输出形式的表述）。

4）、SINK为负逻辑接法，SOURCE为正逻辑接法（按传感器的输出形式的表述）。

PLC与这7种外围设备的连接方式，一看就懂！技成培训技成培训网是一家致力于制造业远程教育品牌。

专注14年，专业课程涵盖了电工基础、PLC、变频器、伺服、人机界面、机械制图、数控、机器人等精品课程，利用全新线上模式，打造出制造业线上高端互动学习交流平台。

14年教育，300万学员共同选择！324篇原创内容公众号PLC常见的输入设备有按钮、行程开关、接近开关、转换开关、拨码器、各种传感器等，输出设备有继电器、接触器、电磁阀等。

正确地连接输入和输出电路，是保证PLC安全可靠工作的前提。

01PLC与主令电器类设备的连接图1是与按钮、行程开关、转换开关等主令电器类输入设备的接线示意图。

图中的PLC为直流汇点式输入，即所有输入点共用一个公共端COM，同时COM端内带有DC24V电源。

若是分组式输入，也可参照图下图的方法进行分组连接。

▲图1 PLC与主令电器类输入设备的连接02PLC与旋转编码器的连接旋转编码器是一种光电式旋转测量装置，它将被测的角位移直接转换成数字信号（高速脉冲信号）。

因此可将旋转编码器的输出脉冲信号直接输入给PLC，利用PLC的高速计数器对其脉冲信号进行计数，以获得测量结果。

不同型号的旋转编码器，其输出脉冲的相数也不同，有的旋转编码器输出A、B、Z三相脉冲，有的只有A、B相两相，最简单的只有A相。

▲图2 旋转编码器与PLC的连接如图2所示是输出两相脉冲的旋转编码器与FX系列PLC的连接示意图。

编码器有4条引线，其中2条是脉冲输出线，1条是COM端线，1条是电源线。

编码器的电源可以是外接电源，也可直接使用PLC 的DC24V电源。

电源“-”端要与编码器的COM端连接，“+ ”与编码器的电源端连接。

编码器的COM端与PLC输入COM端连接，A、B两相脉冲输出线直接与PLC的输入端连接，连接时要注意PLC输入的响应时间。

有的旋转编码器还有一条屏蔽线，使用时要将屏蔽线接地。

03PLC与传感器的连接传感器的种类很多，其输出方式也各不相同。

一:引言PLC的数字量输入接口并不复杂，我们都知道PLC为了提高抗干扰能力，输入接口都采用光电耦合器来隔离输入信号与部处理电路的传输。

因此，输入端的信号只是驱动光电耦合器的部LED导通，被光电耦合器的光电管接收，即可使外部输入信号可靠传输。

目前PLC数字量输入端口一般分单端共点与双端输入，各厂商的单端共点（Com）的接口有光电耦合器正极共点与负极共点之分，日系PLC通常采用正极共点，欧系PLC 习惯采用负极共点；日系PLC供应欧洲市场也按欧洲习惯采用负极共点；为了能灵活使用又发展了单端共点（S/S）可选型，根据需要单端共点可以接负极也可以接正极。

由于这些区别，用户在选配外部传感器时接法上需要一定的区分与了解才能正确使用传感器与PLC为后期的编程工作和系统稳定奠定基础。

二：输入电路的形式1、输入类型的分类PLC的数字量输入端子，按电源分直流与交流，按输入接口分类由单端共点输入与双端输入，单端共点接电源正极为SINK（sink Current 拉电流），单端共点接电源负极为SRCE（source Current 灌电流）。

2、术语的解释SINK漏型SOURCE源型SINK漏型为电流从输入端流出，那么输入端与电源负极相连即可，说明接口部的光电耦合器为单端共点为电源正极，可接NPN型传感器。

SOURCE源型为电流从输入端流进，那么输入端与电源正极相连即可，说明接口部的光电耦合器为单端共点为电源负极，可接PNP型传感器。

国对这两种方式的说法有各种表达：1）、根据TI的定义，sink Current 为拉电流，source Current为灌电流，2）、由按接口的单端共点的极性，共正极与共负极。

这样的表述比较容易分清楚。

3）、SINK为NPN接法，SOURCE为PNP接法（按传感器的输出形式的表述）。

4）、SINK为负逻辑接法，SOURCE为正逻辑接法（按传感器的输出形式的表述）。

5）、SINK为传感器的低电平有效，SOURCE为传感器的高电平有效（按传感器的输出状态的表述）。

PLC与接近开关、光电开关的接线PLC的数字量输入接口并不复杂，我们都知道PLC为了提高抗干扰能力，输入接口都采用光电耦合器来隔离输入信号与内部处理电路的传输。

因此，输入端的信号只是驱动光电耦合器的内部LED导通，被光电耦合器的光电管接收，即可使外部输入信号可靠传输。

目前PLC数字量输入端口一般分单端共点与双端输入，各厂商的单端共点（Com）的接口有光电耦合器正极共点与负极共点之分，日系PLC通常采用正极共点，欧系PLC习惯采用负极共点；日系PLC供应欧洲市场也按欧洲习惯采用负极共点；为了能灵活使用又发展了单端共点（S/S）可选型，根据需要单端共点可以接负极也可以接正极。

由于这些区别，用户在选配外部传感器时接法上需要一定的区分与了解才能正确使用传感器与PLC为后期的编程工作和系统稳定奠定基础。

二：输入电路的形式1、输入类型的分类PLC的数字量输入端子，按电源分直流与交流，按输入接口分类由单端共点输入与双端输入，单端共点接电源正极为SINK（sink Current拉电流），单端共点接电源负极为SRCE（source Current灌电流）。

资料网2、术语的解释SINK漏型SOURCE源型SINK漏型为电流从输入端流出，那么输入端与电源负极相连即可，说明接口内部的光电耦合器为单端共点为电源正极，可接NPN型传感器。

SOURCE源型为电流从输入端流进，那么输入端与电源正极相连即可，说明接口内部的光电耦合器为单端共点为电源负极，可接PNP型传感器。

国内对这两种方式的说法有各种表达：1）、根据TI的定义，sink Current为拉电流，source Current为灌电流，2）、由按接口的单端共点的极性，共正极与共负极。

这样的表述比较容易分清楚。

3）、SINK为NPN接法，SOURCE为PNP接法（按传感器的输出形式的表述）。

4）、SINK为负逻辑接法，SOURCE为正逻辑接法（按传感器的输出形式的表述）。

接近开关与PLC连接请各位高手指教： 10～30VDC接近开关与PLC连接时，如何判断用PNP还是NPN？？？谢谢！！！首先找到接近开关的电源端和输出端。

如果是两线制，则应该有＋VDC端、输出端）或者“－”端！对于源型输入的PLC例如莫迪康、西门子等（看看你是采用何种PLC）你可以将PLC自带的＋24V 传感器电源联接于＋VDC端！接近开关的输出端就可以联接于PLC的输入端！对于源型输入的PLC，一旦接近开关动作，PLC输入端就会得到略小于PLC传感器电源的直流电压，从而使PLC开关量输入有效！对于三菱等PLC，由于它接收漏输入，故接近开关电源端应联接于输入端（例如X10），而输出（或者是“－”端应联接与电源地端，一旦接近开关动作，接近开关输出变低（或者接近地电位），就使得PLC 输入有效！三线式的接近开关必须联接传感器的正电源和地端！传感器电源必须与接近开关的电源属同一电源或者应该有电流形成回路才能工作！三菱则不必区别，因为它的开关量输入已经自带电源了！需要注意：有些接近开关虽然为两线式，但有三根线，其中有一根是屏蔽线，应区别开来！总结：对于PLC的开关量输入回路。

我个人感觉日本三菱的要好得多，甚至比西门子等赫赫大名的PLC都要实用和可靠！其主要原因是三菱等日本PLC从欧美那儿学来技术并优化设计，做到：1、采用漏输入，输入端本来就设计为对地短路就引发开入有效！不会对电源系统构成危害，也不会由于电源故障影响其他输入回路的正常工作！2、采用源输入，是共电源输入端。

在工程实际应用中往往有太多的电缆，你可能无法保证电缆的相互接触、破损，说不定共电源的开关量线路会无意接触到设备地、外壳、其他地电位。

因此可能断路电源供应回路。

造成电源损坏或者烧掉保险，从而可能影响其他输入回路的正常工作。

除非，每个输入回路加保险……应用成本较高也容易出现其他故障！以上绌作仅自身体会，算是抛砖引玉！欢迎交流。

PLC与接近开关、光电开关的接线问题摘要：本文主要分析了数字量输入时PLC内部电路常见的几种形式，SINK- 拉电流输入，SOURCE- 灌电流输入，并结合传感器常见几种输出形式和经常遇到的NPN和PNP输出，以及单端与双端接口,给出了和不同的PLC电路形式连接时的接线方法。

关键词：PLC SINK- 拉电流输入NPN输出SOURCE- 灌电流输入PNP输出单端双端接口一:引言PLC的数字量输入接口并不复杂，我们都知道PLC为了提高抗干扰能力，输入接口都采用光电耦合器来隔离输入信号与内部处理电路的传输。

因此，输入端的信号只是驱动光电耦合器的内部LED导通，被光电耦合器的光电管接收，即可使外部输入信号可靠传输。

目前PLC数字量输入端口一般分单端共点与双端输入，各厂商的单端共点（Com）的接口有光电耦合器正极共点与负极共点之分，日系PLC通常采用正极共点，欧系PLC习惯采用负极共点；日系PLC供应欧洲市场也按欧洲习惯采用负极共点；为了能灵活使用又发展了单端共点（S/S）可选型，根据需要单端共点可以接负极也可以接正极。

由于这些区别，用户在选配外部传感器时接法上需要一定的区分与了解才能正确使用传感器与PLC为后期的编程工作和系统稳定奠定基础。

二：输入电路的形式1、输入类型的分类PLC的数字量输入端子，按电源分直流与交流，按输入接口分类由单端共点输入与双端输入，单端共点接电源正极为SINK（sink Current 拉电流），单端共点接电源负极为SRCE （source Current 灌电流）。

2、术语的解释SINK漏型SOURCE源型SINK漏型为电流从输入端流出，那么输入端与电源负极相连即可，说明接口内部的光电耦合器为单端共点为电源正极，可接NPN型传感器。

SOURCE源型为电流从输入端流进，那么输入端与电源正极相连即可，说明接口内部的光电耦合器为单端共点为电源负极，可接PNP型传感器。

国内对这两种方式的说法有各种表达：1）、根据TI的定义，sink Current 为拉电流，source Current为灌电流，2）、由按接口的单端共点的极性，共正极与共负极。

接近开关与plc连接这接近开关与PLC接线很简单,接近开关是三线的:棕色线接PLC输入端DC24+,兰色线接PLC输入端的COM,黑色线接你需要控制的输入端上;接近开关是二线的:兰色线接PLC输入端的COM,黑色线接你需要控制的输入端上就可以了.1、二线接法是直接串联在电路中，就和普通开关一样（即一个触点），只是这个触点分正负而已。

2、三线中分别是棕、蓝和黑三色，听人家说棕是+、蓝是-、黑是信号线，这个我这样理解不知道对不对：（1）黑线和蓝线（-）之间是开关量输出（即是一个常开或常闭触点）直接串联到回路中。

（2）棕色和蓝线之间是外加电源，驱动这个开关工作请问高手，我上述对接近开关的理解是否正确，请指教。

棕色接 + 24伏 ,蓝色接 0伏 ,黑线是输出信号线.三线的接近开关有PNP ,NPN 之分. PNP输出高电平(正电压) .NPN输出低电平(0伏)PNP的黑线(正电压)对蓝色接(0伏)为输出信号,带负载.NPN的黑线(0伏)对棕色(+24伏)为输出信号,带负载.按极性分，三极管有PNP和NPN两种，而二极管有P型和N型之分。

多数国产管用xxx表示，其中每一位都有特定含义：如3 A X 31，第一位3代表三极管，2代表二极管。

第二位代表材料和极性。

A 代表PNP型锗材料；B代表NPN型锗材料；C为PNP型硅材料；D 为NPN型硅材料。

第三位表示用途，其中X代表低频小功率管；D代表低频大功率管；G代表高频小功率管；A代表高频大功率管。

最后面的数字是产品的序号，序号不同，各种指标略有差异。

注意，二极管同三极管第二位意义基本相同，而第三位则含义不同。

对于二极管来说，第三位的P代表检波管；W代表稳压管；Z代表整流管。

上面举的例子，具体来说就是PNP型锗材料低频小功率管。

对于进口的三极管来说，就各有不同，要在实际使用过程中注意积累资料。

常用的进口管有韩国的90xx、80xx系列，欧洲的2Sx系列，在该系列中，第三位含义同国产管的第三位基本相同。

接近开关与PLC的接线方法摘要：本文主要分析了数字量输入时PLC内部电路常见的几种形式，SINK- 拉电流输入，SOURCE- 灌电流输入，并结合传感器常见几种输出形式和经常遇到的NPN和PNP输出，以及单端与双端接口,给出了和不同的PLC电路形式连接时的接线方法。

关键词： PLC SINK- 拉电流输入 NPN输出 SOURCE- 灌电流输入 PNP输出单端双端接口一:引言PLC的数字量输入接口并不复杂，我们都知道PLC为了提高抗干扰能力，输入接口都采用光电耦合器来隔离输入信号与内部处理电路的传输。

因此，输入端的信号只是驱动光电耦合器的内部LED导通，被光电耦合器的光电管接收，即可使外部输入信号可靠传输。

目前PLC数字量输入端口一般分单端共点与双端输入，各厂商的单端共点（Com）的接口有光电耦合器正极共点与负极共点之分，日系PLC通常采用正极共点，欧系PLC习惯采用负极共点；日系PLC供应欧洲市场也按欧洲习惯采用负极共点；为了能灵活使用又发展了单端共点（S/S）可选型，根据需要单端共点可以接负极也可以接正极。

由于这些区别，用户在选配外部传感器时接法上需要一定的区分与了解才能正确使用传感器与PLC为后期的编程工作和系统稳定奠定基础。

二：输入电路的形式1、输入类型的分类PLC的数字量输入端子，按电源分直流与交流，按输入接口分类由单端共点输入与双端输入，单端共点接电源正极为SINK（sink Current 拉电流），单端共点接电源负极为SRCE（source Current 灌电流）。

2、术语的解释SINK漏型SOURCE源型全球独家推出　全覆盖型省配线解决方案SINK漏型为电流从输入端流出，那么输入端与电源负极相连即可，说明接口内部的光电耦合器为单端共点为电源正极，可接NPN型传感器。

SOURCE源型为电流从输入端流进，那么输入端与电源正极相连即可，说明接口内部的光电耦合器为单端共点为电源负极，可接PNP型传感器。

光电开关的接线看看三菱FX系列是如何接线的仅以亚洲版（即电流漏型输入型） FX-PLC 为例解答如下：三菱 FX-PLC 的输入端子既可以接受电流输入也可接受电流输出的连接方式，（即 FX-PLC 的输入端子既可作为漏型输入也可作为源型输入连接）关键要掌握接线方式。

具体接线方式按下述： NPN 型接近开关接成漏型输入方式，只需将接近开关的开关输出端子（ + ）接入 PLC 的输入端子，接近开关的另一端子（—）接 PLC 的 COM 端。

PNP 型接近开关接成源型输入，则应把 PLC 的 24V+ 端子接外部电源的负极，外部电源的正极接接近开关的（ + ）端子，接近开关的另一端（—）则接 PLC 的输入端子。

注：图中端子 1 ：（传感器电源 + ）端子 2 ：（传感器电源—）端子 3 ：（传感器信号输出端）PNP与NPN型传感器其实就是利用三极管的饱和和截止，输出两种状态，属于开关型传感器。

但输出信号是截然相反的，即高电平和低电平。

PNP输出是低电平0，NPN输出的是高电平1。

PNP与NPN型传感器（开关型）分为六类：1、NPN-NO（常开型）2、NPN-NC（常闭型）3、NPN-NC+NO（常开、常闭共有型）4、PNP-NO（常开型）5、PNP-NC（常闭型）6、PNP-NC+NO（常开、常闭共有型）PNP与NPN型传感器一般有三条引出线，即电源线VCC、0V线，out信号输出线。

1、NPN类NPN是指当有信号触发时，信号输出线out和电源线VCC连接，相当于输出高电平的电源线。

对于NPN-NO型，在没有信号触发时，输出线是悬空的，就是VCC电源线和out线断开。

有信号触发时，发出与VCC电源线相同的电压，也就是out线和电源线VCC连接，输出高电平VCC。

对于NPN-NC型，在没有信号触发时，发出与VCC电源线相同的电压，也就是out线和电源线VCC连接，输出高电平VCC。

当有信号触发后，输出线是悬空的，就是VCC电源线和out 线断开。

两线制与三线制接近开关，跟PLC，继电器，指示灯如何接线接近开关分为两线制和三线制，其中三线制用的最多。

接近开关的接线方法，只跟NPN还是PNP有关，而与感性还是容性无关。

两线制接近开关类似按钮开关，只是触点的导通，所以不分NPN和PNP。

三线制接近开关有三根线，分别是棕色，蓝色，黑色。

不光接近开关，光电开关，光纤开关等传感器都采用这三种颜色，已经成为世界通用标准。

其中棕色接24V，蓝色接0V，黑色就是信号输出。

而两线制接近开关是没有黑色那根线的。

我们先看三线制接近开关的普通接法。

如上图所示，左侧是PNP接法，右侧是NPN接法，接近开关接到继电器的线圈上。

接到指示灯，或24V线圈的接触器，也采用此种接法。

PNP是高电平有效，所以，当接近开关有输出的时候，输出的是高电平信号，也就是24V，因此，PNP接法就是在输出也就是黑色和蓝色之间接负载。

两线制接近开关的PNP接法如下接法是一样的，棕色接24V，蓝色接0V。

注意，两线制开关相当于按钮开关，所以一定要接负载，防止短路。

接近开关接到PLC，就需要改变PLC的接线方法，来实现NPN还是PNP如上图所示，左侧是PNP接法，右侧是NPN接法。

黑色的是信号线，所以接到PLC的输入上。

而PNP的接法是高电平有效，所以PLC的输入公共端要和0V短接，这样，24V通过接近开关接入到PLC 的输入上，就实现了高电平的输入。

两线制接近开关接入PLC如上图所示，左侧是PNP接法，右侧是NPN接法。

由于两线制接近开关相当于是按钮开关，所以接法一致，需要注意的是，两线制接近开关的接线是分正负的，也就是棕色接24V，蓝色接0V.。

PLC与接近开关、光电开关的接线问题收藏此信息打印该信息添加：佚名来源：未知摘要：本文主要分析了数字量输入时PLC内部电路常见的几种形式，SINK-拉电流输入，SOURCE-灌电流输入，并结合传感器常见几种输出形式和经常遇到的NPN和PNP输出，以及单端与双端接口,给出了和不同的PLC电路形式连接时的接线方法。

关键词：PLC SINK-拉电流输入NPN输出SOURCE-灌电流输入PNP输出单端双端接口一:引言PLC的数字量输入接口并不复杂，我们都知道PLC为了提高抗干扰能力，输入接口都采用光电耦合器来隔离输入信号与内部处理电路的传输。

因此，输入端的信号只是驱动光电耦合器的内部LED导通，被光电耦合器的光电管接收，即可使外部输入信号可靠传输。

目前PLC数字量输入端口一般分单端共点与双端输入，各厂商的单端共点（Com）的接口有光电耦合器正极共点与负极共点之分，日系PLC通常采用正极共点，欧系PLC习惯采用负极共点；日系PLC供应欧洲市场也按欧洲习惯采用负极共点；为了能灵活使用又发展了单端共点（S/S）可选型，根据需要单端共点可以接负极也可以接正极。

由于这些区别，用户在选配外部传感器时接法上需要一定的区分与了解才能正确使用传感器与PLC为后期的编程工作和系统稳定奠定基础。

二：输入电路的形式1、输入类型的分类PLC的数字量输入端子，按电源分直流与交流，按输入接口分类由单端共点输入与双端输入，单端共点接电源正极为SINK（sink Current拉电流），单端共点接电源负极为SRCE （source Current灌电流）。

2、术语的解释SINK漏型SOURCE源型SINK漏型为电流从输入端流出，那么输入端与电源负极相连即可，说明接口内部的光电耦合器为单端共点为电源正极，可接NPN型传感器。

SOURCE源型为电流从输入端流进，那么输入端与电源正极相连即可，说明接口内部的光电耦合器为单端共点为电源负极，可接PNP型传感器。

PLC的三线制接近开关是用NPN型还是用PNP型,这要看PLC的硬件情况,很难说孰多孰少！主要是由PLC输入电路的结构决定的,是日本式还是欧洲式？现先举西门子公司S7-300 PLC为例,常用的数字量输入模块是32点的SM321,DI32×DC24V〔6ES7 321-1BL00-0AA0〕,该模块的接线图如下所示：从图中可以看出,外部开关量输入触点的公共端接到了电源的正端,这种情况应使用PNP型接近开关,接线方法按9楼网友所说的.如果使用NPN型,是不能工作的再看三菱公司的FX1N PLC,输入电路的结构是典型的日本式,接线图如下所示：从图中可以看出,外部开关量输入触点的公共端接到了电源的0V端,这种情况应使用NPN型接近开关,接线方法还是按9楼网友所说的〔只不过PLC的"M",相当于三菱系列中的"COM"〕.同理,三菱PLC如果使用PNP型接近开关,也是不能工作的！PNP、NPN接近开关都属于集电极开路输出信号形式,但二者存在一些不同：1、NPN的输出电路OUT端通过接近开关内部的开关管和0V连接,当传感器动作时,开关管饱和导通,OUT端和0V 端相通,输出接近0V的低电平信号,当其连接PLC,电流从PLC的公共端〔S/S或M端,下同〕流入,从PLC的输入端流出,此即为PLC的漏型电路形式,NPN接近开关不能接源型输入电路的PLC,如图12、PNP的输出电路OUT端通过接近开关内部的开关管和+V连接,当传感器动作时,开关管饱和导通,OUT端和+V 端相通,输出接近+V的高电平信号,当其连接PLC,电流从PLC的公共端流出,从PLC的输入端流入,此即为PLC的源型电路形式,PNP接近开关不能接漏型输入电路的PLC,如图23、选择接近开关类型是要根据控制器如plc的I/O的电源接入方式的不同来确定,考虑其输出特点不同,要注意其各自使能状态的逻辑电平的差别：对NPN型接近开关,其"+V"接外电源的负极性端,"0V"经过外电源的正极性端后接PLC的公共端,"OUT"接PLC的信号输入端,动作时输出低电平信号,电流从PLC的公共端流入PLC、从PLC的输出端流出PLC.对于接近开关来说则是电流从其"0V"和"+V"端流出接近开关,从"OUT"端流入接近开关,见图3对PNP型接近开关,其"+V"接外电源的正极性端,"0V"经过外电源的负极性端后接PLC的公共端,"OUT"接PLC的信号输入端,动作时输出高电平信号,电流从PLC的公共端流出PLC、从PLC的输出端流入PLC.对于接近开关来说则是电流从其"+V"端流入接近开关,从"0V"和"OUT"端流出接近开关,见图4。

PLC 的NPN 型与PNP 型接近开关接线方式讲解
一般PLC 都有硬件手册，手册里面有接近开关具体连接方式介绍，优先参考厂家说明，以下只是常用PLC 的接线方式讲解。

接近开关分为NPN 型与PNP 型，一般都可以接入PLC 的输入点，但需要注意连接方式，PLC 输入电压范围是否对应。

如果PLC 输入的公共端已接电源负极，就选PNP 的，如果plc 输入的公共端端已接电源的正极，就选NPN 的。

部分PLC 的输入公共端固定为正极，那幺只能选择NPN 型，如：三菱FX2N 系列PLC
PNP 与NPN 型传感器其实就是利用三极管的饱和和截止，输出两种状态，属于开关型传感器。

但输出信号是截然相反的，即高电平和低电平。

NPN 输出是低电平0，PNP 输出的是高电平1。

PNP 与NPN 型传感器（开关型）分为六类：
1、NPN-NO（常开型）。
