施工总平面图及临时用地表

施工总平面图及临时用地表
1、施工总平面图
食堂用于项目部人员和工人的吃饭之用；
仓库用于储放用于本项目的材料和机械等；
材料堆放场地用于项目上进场的材料临时存放之用；
机械放置场地用于项目上投入的部分不便存放在仓库的机械之用；
车辆存放处用于民工上班时的车辆存放；
办公、生活区域以及设备材料存放处均设置临时安全用电系统，同时办公、生活区域还要设置临时用水系统；
卫生实行轮流值日制度，并做好检查及记录，保证卫生处于优良状态。

2、临时用地表。

施工总平面图、临时设施布局（一）、平面布置原则（1）、按文明施工现场进行布置，施工区与生活区分开，生活区靠近施工现场。

（2）、施工中的主要施工设备、临时用房合理配备后一次性布置不变，其它一此短期的设施可根据需要进行合理调整。

（3）、所有的临时设施布置与施工区域必须按业主指定的区域内。

（二）现场平布置（1）、在生活区布置生活用房。

（2）、现场施工区布置施工用水、施工用电，在生活区布置生活用水及照明电管线，用电线路必须架空搭设。

（3）、现场内按照标准化现场要求布置，在醒目的部位布置各类标志、标牌。

（4）、按要求在办公区、宿舍区、食堂等人员集中的部位设置垃圾箱与消防器材。

（5）、施工附属设施和临建房屋1）施工附属设施应在各施工驻地设一处维修间，内有电焊机一台、气焊设备一套及其他维修工具等。

在施工现场设简易柴油发电间一处，内设60KW 柴油发电机。

2）临建房屋针对本工程特点，我企业拟设在作业区内，并需搭建维修间。

（三）、临时设施（1）、临时设施平面布置根据本工程的施工图纸及我们现场了解情况来看，我们计划在临时用地内布置生活与生产设施，项目部人员全部驻地建设。

项目经理部考虑作为项目部人员生产生活用房，所在地交通便利，有利于综合管理，统一指挥，与业主、监理及外界联系均十分方便，（详见施工平面布置图）（2）、办公设施：为确保该工程管理的规范化、科学化，我公司拟投入电脑、打印机、复印机各二台。

（3）、检测工具为使该工程的质量达到或高于合同的要求，我公司将派具有丰富测量经验的施工人员对该标段进行放样，并用全新的高精度经纬仪、水准仪对工程进行全过程控制。

并设立临时工地土工试验室。

（4）、对外交通及临时道路为保证材料等的运输，施工前应进行部分临时道路的修建，可用挖掘机和推土机将临时道路修建成形，以确保材料等的供应。

（5）、通讯设施项目经理部配备移动电话10部及对讲机20台。

（6）、生产、生活用电施工用电采用延线下火，工地用电实行三级保护。

第二章施工现场平面布置和临时设施、临时道路布置第一节布置依据若我单位有幸中标，施工总平面布置图经审批后要严格执行，但随时间的推移和工程的进展实际情况，可对施工区进行调整。

但要自行控制，不得扩大范围，不得损坏临近的工程设施，各项施工设施布置都要满足：有利生产、方便生活、安全防火、文明施工和环境保护要求，减少对周围群众生活的影响。

各类废弃物必须运至指定地点，竣工时必须完成场地清理，所有临时设施必须拆除清理并恢复原状。

一、布置依据1、招标文件有关要求。

2、现场踏勘情况。

3、施工图纸。

4、总进度计划及资源需用量计划。

5、总体部署和主要施工方案。

6、安全文明施工及环境保护要求。

二、布置原则1、全面满足业主要求、招标文件、施工规范和各项技术要求。

2、严格按照ISO9001国际标准质量管理体系和项目法施工要求进行施工管理和质量控制。

建立健全质量保证体系，强化施工安全技术组织措施，使各项工作落到实处，为本标段有序、高效地进行施工创造良好的条件。

3、统筹安排，科学合理。

根据现场勘察调查资料及本标段工程的工程特点，全面规划、统筹安排，突出重点难点及关键工序，采用科学合理的施工方法，确保施工组织设计满足业主招标文件要求。

4、结合实际，经济可靠。

优化方案，降低成本；方案的确定要充分论证，确保采取施工方案的可靠性，满足施工的总体安排。

5、根据气候条件，采取得力措施，科学地安排施工。

6、所需资源配备确保满足工程施工需要。

7、注重环境保护。

采取得力的水土保护及相关环保措施。

8、注重安全生产，文明施工，采取有力的保证措施。

9、实施项目法管理，通过对劳力、设备、材料、资金、技术、方案和信息的优化处置，实现造价、工期、质量目标效果。

10、严守承诺，全面履行合同。

三、施工总平面图布置图施工总平面图第二节临时设施、临时道路布置一、编制依据《临时性建（构）筑物应用技术规范》（DGJ08-114-2005）《建筑施工现场环境与卫生标准》（JGJ146--2004、J375—2004）《施工现场临时用电安全技术规程》（JGJ46-2005）二、临时用地建设标准项目经理部建立包括办公区、生活区停车区等设施。

7）施工总平面图及临时用地表临时设施规划布置1、规划原则：临时设施规划充分利用现有场地，重点保障施工现场,保证职工生活为目的，同时体现公司形象。

2、临时设施规划的布置：现场临时设施利用已开挖基槽北侧布置,利用西侧大门布置公司形象标志以及保卫室。

3、临时用地表临时用地表施工总平面图附后施工现场平面管理1、管理原则施工平面布置充分利用现有场地重点保障施工，保证进度计划的顺利实施为目的。

在工程实施前，制订详细的大型机具使用及进退场计划，主材及周转材料生产、加工、堆放、运输计划，同时制订以上计划的具体实施方案，严格执行、奖惩分明，实施科学文明管理。

2 、平面管理体系由项目经理负责总平面的布置和使用管理。

建立健全调度制度，根据工程进度及施工需要对总平面的使用进行协调和调整，并由工程部对总平面的使用负责日常管理工作。

3 、管理计划的制定施工平面科学管理的关键是科学的规划和周密详细的具体计划，在工程进度网络计划的基础上形成主材、机械、劳动力的进退场、垂直运输等计划，以确保工程进度，充分均衡利用平面空间为目标，制订出切合实际的平面管理实施计划。

并将计划输入电脑，进行有效的动态管理。

4、管理计划的实施根据工程进度计划的实施调整情况，分阶段发布平面管理实施计划，包含时间计划表、责任人、执行标准、奖罚条例，在计划执行中不定期召开生产调度会，经充分协调确定后，发布计划调整书。

工程部负责组织阶段性的定期检查监督，确保平面管理计划的实施。

其重点保证项目是：安全用电、场区内外环卫场区道路，给排水系统，垂直运输、料具堆放场地管理调整，机具、机械进退场情况，以及施工作业区域管理等。

临电布置5、临时用水布置施工区用水利用甲方设置的总水源，在现场设置铁制水箱，再通过水泵输送至楼层施工用水。

6、办公区规划1）、本工程办公区设置在施工现场北侧，与施工现场分开，采取集中办公的形式。

2）、办公区内悬挂以下图表：工地管理机构人员名单及其岗位职责、安全文明施工和消防领导小组名单，质量、安全、文明施工、卫生、消防、治安等管理制度，施工总平面图，施工进度网络图等；图表的挂设、桌椅的布置做到整齐有序，保持室内卫生。

施工总平面图及临时用地表

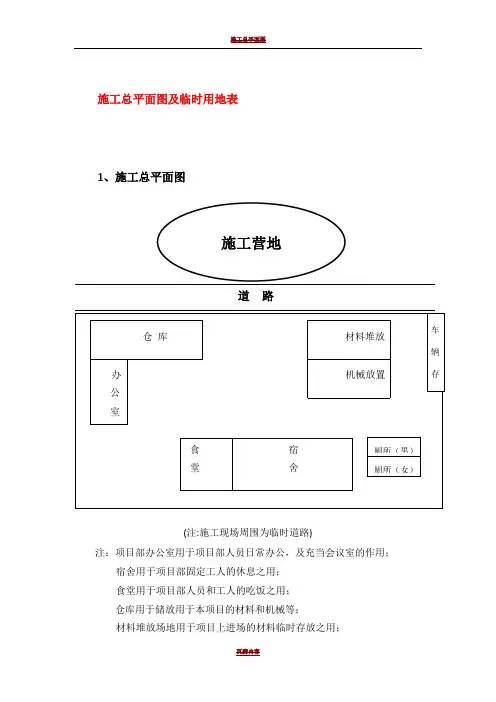

1、施工总平面图
道路
(注:施工现场周围为临时道路)
注：项目部办公室用于项目部人员日常办公，及充当会议室的作用；
宿舍用于项目部固定工人的休息之用；
食堂用于项目部人员和工人的吃饭之用；
仓库用于储放用于本项目的材料和机械等；
材料堆放场地用于项目上进场的材料临时存放之用；
机械放置场地用于项目上投入的部分不便存放在仓库的机械之用；
车辆存放处用于民工上班时的车辆存放；
办公、生活区域以及设备材料存放处均设置临时安全用电系统，同时办公、生活区域还要设置临时用水系统；
卫生实行轮流值日制度，并做好检查及记录，保证卫生处于优良状态。

2、临时用地表。

工总平面图及临时用地表
K施工总平面图
（注:施工现场周围为临时道路）
注：项口部办公室用于项□部人员日常办公，及充当会议室的作用;
辆
库存
料堆放放
处
办
机械放置
宿
舍
宿舍用于项U部固定工人的休息之用；
食堂用于项LI部人员和工人的吃饭之用；
仓库用于储放用于本项U的材料和机械等；
材料堆放场地用于项目上进场的材料临时存放之用；
机械放置场地用于项□上投入的部分不便存放在仓库的机械之用；车辆存放处用于民工上班时的车辆存放：
办公、生活区域以及设备材料存放处均设置临时安全用电系统，同时办公、生活区域还要设置临时用水系统；
卫生实行轮流值日制度，并做好检查及记录，保证卫生处于优良状态。

2、临时用地表。

施工总平面布置及施工总平面图根据现场的实际情况，结合主体工程量的分布及工期要求、施工程序，进行科学合理的施工总平面布置及管理能够有效地提高生产效率，同时避免重复运输等影响工程进度的情况出现。

施工平面布置图见附表四：施工总平面图1、现场实际情况（1）本工程场地在原操场范围内，具有良好的交通条件；现场场地宽敞。

（2）施工用水、用电根据业主指定位置自行接入现场,现在场地周围排水沟渠已经处理完毕,在开工后,场内施工排水可以经过处理后排放;现场基本具备“三通一平”条件，可以进场进行施工工作；2、总体规划（1）封闭施工公司在施工过程中将采取封闭施工进行施工作业，封闭施工主要是:采用彩钢板围墙将施工现场与外部做封闭，并且设置专人值班避免无关人员进入现场；对建筑实体外围采取脚手架及安全网做立面及平面封闭，保持整洁美观文明，避免高空坠物伤人事件出现。

（2）场内道路场内道路为原有操场，地面硬度基本符合施工荷载要求。

（3）生产性临时设施生产性临时设施包括材料房（堆放小型配件、工具、劳动保护用品、生活用品等）、配电房、钢筋加工场（作为钢筋加工、焊接的主要生产场地）。

具体情况见附表五：临时用地表（4）办公临时设施包括值班室（作为保卫、进场人员登记场所）、办公室（管理人员办公、会议场所）。

办公室为一层，包括建设单位现场办公及休息面积详见后附临时用地表。

（5）临时材料堆放场地现场辅助材料堆放场地分区堆放，考虑施工就位方便，采用露天堆放钢管、模板、构配件等。

配备防雨、防风材料。

钢筋堆放区在钢筋加工场旁边设置，搭棚遮盖。

三、施工用水管网1．水源选择根据业主安排水井或水源进行取水。

施工现场用水计划：根据钻井水泵临时抽水系统，现场用水控制用量，严禁浪费，随用随关，保持现场地面无积水，严禁在施工现场生活用水，以防污染和泄露造成地面积水影响施工，作业地点采用胶管输通水源，使用前的先检查胶管有无破损，破损的胶管禁止使用，现场用水由综合管理部管理，定期检查和维修水泵。

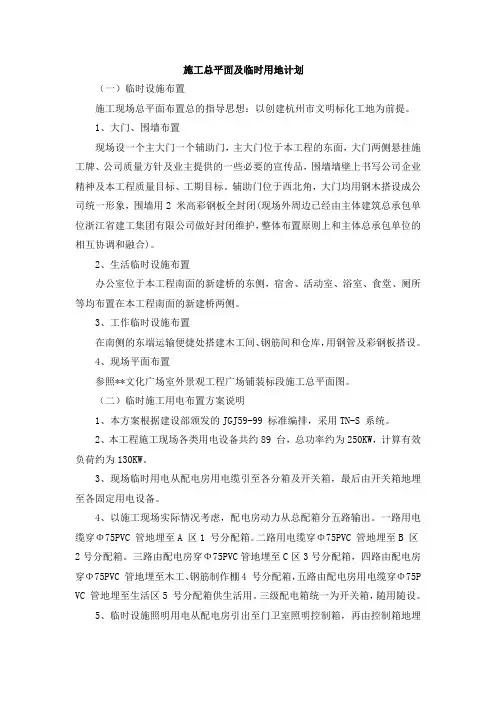

施工总平面及临时用地计划（一）临时设施布置施工现场总平面布置总的指导思想：以创建杭州市文明标化工地为前提。

1、大门、围墙布置现场设一个主大门一个辅助门，主大门位于本工程的东面，大门两侧悬挂施工牌、公司质量方针及业主提供的一些必要的宣传品，围墙墙壁上书写公司企业精神及本工程质量目标、工期目标。

辅助门位于西北角，大门均用钢木搭设成公司统一形象，围墙用2 米高彩钢板全封闭(现场外周边已经由主体建筑总承包单位浙江省建工集团有限公司做好封闭维护，整体布置原则上和主体总承包单位的相互协调和融合)。

2、生活临时设施布置办公室位于本工程南面的新建桥的东侧，宿舍、活动室、浴室、食堂、厕所等均布置在本工程南面的新建桥两侧。

3、工作临时设施布置在南侧的东端运输便捷处搭建木工间、钢筋间和仓库，用钢管及彩钢板搭设。

4、现场平面布置参照**文化广场室外景观工程广场铺装标段施工总平面图。

（二）临时施工用电布置方案说明1、本方案根据建设部颁发的JGJ59-99 标准编排，采用TN-S 系统。

2、本工程施工现场各类用电设备共约89 台，总功率约为250KW，计算有效负荷约为130KW。

3、现场临时用电从配电房用电缆引至各分箱及开关箱，最后由开关箱地埋至各固定用电设备。

4、以施工现场实际情况考虑，配电房动力从总配箱分五路输出。

一路用电缆穿Φ75PVC 管地埋至A 区1 号分配箱。

二路用电缆穿Φ75PVC 管地埋至B 区2 号分配箱。

三路由配电房穿Φ75PVC 管地埋至C 区3 号分配箱，四路由配电房穿Φ75PVC 管地埋至木工、钢筋制作棚4 号分配箱，五路由配电房用电缆穿Φ75P VC 管地埋至生活区5 号分配箱供生活用。

三级配电箱统一为开关箱，随用随设。

5、临时设施照明用电从配电房引出至门卫室照明控制箱，再由控制箱地埋至各用电单位。

6、配电房按标准搭建，内设120×200cm 绝缘层压板一块。

各分箱和专用箱尺寸采用70×50×20cm，各开关箱、中间箱、镝灯专用箱尺寸选用60×40×20cm。

施工总平面图及临时用地表根据ISO14000和OSHMS18000标准的要求及本公司环境与职业安全健康管理程序文件，以及现场总包规划的区域，制定科学的平面布置和管理措施，严格按安徽省文明安全工地的标准进行现场平面、空间的分配和动态化管理。

一、现场平面布置设想作为机电安装分包，现场施工平面的布置我方将严格按照总承包的施工总平面布置图布置。

因现场的场地狭小，我方管理人员和现场施工人员的宿舍在工地附近租赁，现场设办公室便于施工管理和与总包及其他专业分包的协调。

具体将根据现场实际情况，和总包单位协商解决。

初步设想如下：地下室预留预埋阶段,因施工现场堆放地小,预留预埋的管线材料现场不考虑批量堆放，材料按需分批供货到现场。

结构施工到达一定高度后材料仓库和加工车间计划设在地下一层。

现场临时设施需求计划见下表：平面布置完后即需对整个施工现场进行总平面管理、其最终要求是：严格按照各施工阶段的施工平面布置图进行规划和管理。

具体做到：①供电、给水、排水等系统的设置严格遵循平面图的布置。

②所有的材料堆场、小型机械的布设均按平面图要求布置，如有调整应有书面的修改通知。

③在做好施工平面管理工作的同时，应经常检查执行情况，坚持合理的施工顺序，不打乱仗，力求均衡生产。

二、材料堆放场地设置（1）施工及周转材料按施工进度计划分批进场，并依据材料性能分类堆放，标识清楚。

做到分规格码放整齐，稳固，做到一头齐、一条线。

（2）施工现场材料保管，将依据材料的性质采取必要的防雨、防潮、防晒、防火、防爆、防损坏等措施。

（3）贵重物品，易燃、易爆和有毒物品及时入库，专库专管，加设明显标志，并建立严格的领退料手续。

（4）材料堆放场地设置需得力的消防措施，消防设施齐全有效，所有施工人员均会正确使用消防器材。

（5）施工现场临时存放的施工材料，须经有关部门批准，材料码放整齐，不得妨碍交通和影响市容。

三、加工车间设置加工车间内力求原材料堆放场地、加工设备、半成品堆放场地布置合理，方便加工，方便搬运。

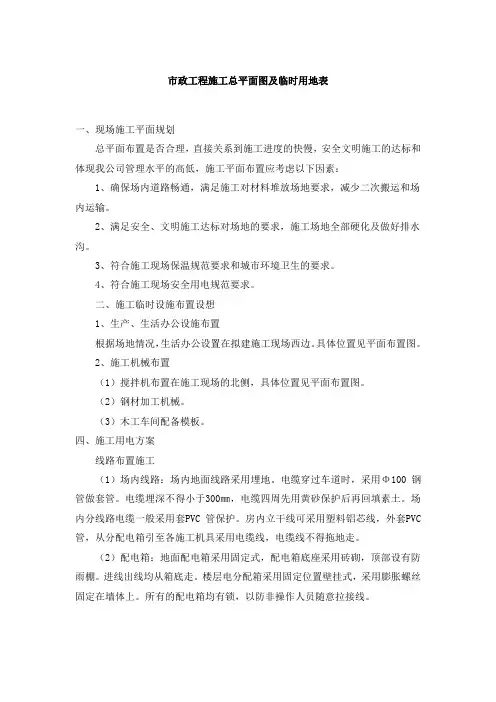

市政工程施工总平面图及临时用地表一、现场施工平面规划总平面布置是否合理，直接关系到施工进度的快慢，安全文明施工的达标和体现我公司管理水平的高低，施工平面布置应考虑以下因素：1、确保场内道路畅通，满足施工对材料堆放场地要求，减少二次搬运和场内运输。

2、满足安全、文明施工达标对场地的要求，施工场地全部硬化及做好排水沟。

3、符合施工现场保温规范要求和城市环境卫生的要求。

4、符合施工现场安全用电规范要求。

二、施工临时设施布置设想1、生产、生活办公设施布置根据场地情况，生活办公设置在拟建施工现场西边。

具体位置见平面布置图。

2、施工机械布置（1）搅拌机布置在施工现场的北侧，具体位置见平面布置图。

（2）钢材加工机械。

（3）木工车间配备模板。

四、施工用电方案线路布置施工（1）场内线路：场内地面线路采用埋地。

电缆穿过车道时，采用Φ100 钢管做套管。

电缆埋深不得小于300㎜，电缆四周先用黄砂保护后再回填素土。

场内分线路电缆一般采用套PVC 管保护。

房内立干线可采用塑料铝芯线，外套PVC 管，从分配电箱引至各施工机具采用电缆线，电缆线不得拖地走。

（2）配电箱：地面配电箱采用固定式，配电箱底座采用砖砌，顶部设有防雨棚。

进线出线均从箱底走。

楼层电分配箱采用固定位置壁挂式，采用膨胀螺丝固定在墙体上。

所有的配电箱均有锁，以防非操作人员随意拉接线。

（3）接地：所有用电施工机具外壳必须进行接地，接地采用铜芯线截面积不得小于16 ㎜2。

施工用电安全措施（1）接地与接零保护1）在施工现场专用地中性电接地的电力系统采用TN－S 接零保护系统。

2）施工现场重复接地与保护零线相连，接地装置的接地线采用二根以上导线，在不同点与接地体作电气连接，接地体采用钢管。

3）保护零线由配电箱的零线引出，保护零线单独敷设，保护零线接至每一台用电设备的金属外壳（包括配电箱）。

4）保护零线的截面大于工作零线的截面，并使用绿/黄双色线，与电气设备相连的保护零线截面大于2.5 ㎜的多股铜线。

施工总平面图及临时用地表
1、施工总平面图
食堂用于项目部人员和工人的吃饭之用；
仓库用于储放用于本项目的材料和机械等；
材料堆放场地用于项目上进场的材料临时存放之用；
机械放置场地用于项目上投入的部分不便存放在仓库的机械之用；
车辆存放处用于民工上班时的车辆存放；
办公、生活区域以及设备材料存放处均设置临时安全用电系统，同时办公、生活区域还要设置临时用水系统；
卫生实行轮流值日制度，并做好检查及记录，保证卫生处于优良状态。

2、临时用地表。

施工现场平面布置和临时设施临时道路布置【一】施工总平面图【二】现场平面布置原则依据招标文件要求及现场实际情况，本工程施工现场平面布置原则如下：1、施工现场内设置办公区、加工区，材料临时存放区，不设置生活区。

2、生活区设置在现场附近指定位置。

【三】现场平面布置〖一〗施工平面布置依据招标文件的有关要求，设置生活区、办公区、加工区等。

现场红线、临界线、水电源位置，以及现场勘察结果。

总平面图、基础平面图。

消防法规的要求。

安全文明施工及环境保护的相关规定。

拟采用的施工方案、施工程序及顺序。

半成品、原材料、周转材料堆放加工需要。

满足不同阶段、多个承包人、各种专业作业队伍对宿舍、办公场所及材料储存、加工场地的需要。

施工平面图编制前充分了解建筑总平面图和施工现场地形图，要踏勘施工现场了解现有水源、电源、场地大小和可利用的房屋等情况，根据调查得来的资料进行施工组织设计的编制，经过精心的计算并遵照国家和地方的有关规定编制施工平面图。

其设计依据如下：1、各种资料，可以分为施工场地的原始资料和设计资料两类。

建设地区的原始资料：自然条件调查资料，用来解决当地自然条件引起的相关问题。

如水文、地质条件的调查资料，用于布置降水措施的选择，降水观测点的选择；气候、风向的资料，用于确定易燃、易爆及其他危险源设施布置等。

建设地域的竖向设计资料和土方平衡图。

用来解决水、电管线的布置和土方的填挖及弃土、取土位置。

建设单位及工地附近可供工人临时居住的房屋、场地、加工设备及生活设施。

用来决定临时建筑及设施所需面积及其空间位置。

设计资料：总平面图，用来正确确定临时建筑及其他设施的位置，以及修建工地运输道路和解决排水等所需的资料；地下、地上管道位置，用来决定原有管道的利用或拆除、新管线的敷设及各管道与其他工程的关系，并注意不能在拟建管道的位置上搭设临时建筑。

2、熟悉建设项目的工程概况、施工准备、部署和主要工程施工方案、施工总进度计划，以便了解各施工阶段情况，合理规划施工场地。

施工现场平面布置和临时设施布置第一节、施工临时设施布置1、施工总体布置原则施工总平面布置严格按照施工合同执行相关标准要求，结合本工程施工现场情况，本着“有利生产、经济适用、安全防火和环境保护”的要求进行布置。

2、项目部、施工队地驻地建设本工程根据现场情况，拟设置一个项目部驻地。

驻地均采用15cm厚C20混凝土硬化，驻地房间采用防火、保温的彩钢板进行搭设。

按施工组织设计划分施工段落，并清理施工现场，对驻地进行施工围挡封闭。

生活区内设置职工宿舍、食堂、洗浴室、医务室等房间，满足职工食宿生活的需要。

2.1、宿舍布置宿舍标准间尺寸为5.4m×3.6m，每个房间内设置4人，床架被褥统一、实行军事化管理。

宿舍内设置生活用品专柜，每层宿舍楼设置三个定点垃圾桶。

2.2、厨房、食堂布置在驻地设置厨房，内配成品、半成品储藏柜、消毒柜、冰柜、蒸箱、炉灶、排风扇等设施，门扇下方设置防鼠挡板，燃气罐单独设置存放间。

灶台及其周边铺贴瓷砖，高度1.8m。

食堂门口设挡鼠板，食堂所用餐具按卫生要求及时消毒。

炊事员持健康证上岗。

2.3、厕所布置在宿舍楼附近，设一处水冲式厕所。

场外设置专用化粪池，专人定期清理。

厕所地面铺设白色瓷砖，由专人进行打扫，保持清洁卫生。

2.4、医务室布置在现场设立专门的临时医务室，配备足够的医疗设施、急救设备、常用药物、传染病预防药物和称职的医务人员，同时配备急救担架，用于一旦发生安全事故时对受伤人员的急救。

2.5、其他设施布置驻地内还设置保安室、探亲房等配套设施。

3、施工道路项目经理部设置在道路一侧外边缘不到20米处，临时道路很少，其他利用现有道路。

为确保生产生活区域周围正常运行的需要，设置施工及生活车辆进出的临时道路。

主便道采用C20硬化混凝土路面，路面厚度为20cm，宽度5m，设单侧排水沟。

硬化场地向四周设2%的排水坡，排入排水沟。

同时在各现有道路路口处修筑局部临时道路（结构形式同上）方便车辆和行人通行。

第二章施工现场平面布置和临时设施、临时道路布置第一节施工平面布置一、施工平面布置的原则1、在满足施工需要前提下，尽量减少施工用地。

2、施工现场布置要紧凑合理，充分考虑本工程施工现场的实际情况，合理布置施工现场、临时办公用房、工具房、库房、材料堆放场、临时厕所及临时水电管线布置等，施工总平面布置依据施工要求及环保和消防的要求。

保护好施工现场的原有设施。

合理布置各项施工设施，科学规划施工道路。

科学确定施工区域，尽量减少交叉作业。

3、尽量降低运输费用，保证运输方便，减少二次搬运。

4、尽量降低临时设施的修建费用，充分利用已有或拟建房屋、管线、道路为施工服务。

5、有利施工、方便生活，居住区到施工区的距离要近。

6、符合劳动保护、技术安全和防火要求。

二、施工平面布置的方式1、运输道路的布置：道路应与仓库、料场的位置结合布置，并与场外道路连接。

2、仓库的布置：布置接近使用地点，其纵向应与线路平行，装卸时间长的仓库及料场用地要尽量远离道路，以免影响交通。

3、场内临时道路的布置：尽量利用永久道路，必须修建的临时道路，要把仓库、料场和施工点贯穿起来，对过路的管线要先铺设。

4、项目部办公区、生活区的布置：办公区及生活区设在甲方指定位置，生活区和办公区分开布设，食堂布置在生活区为宜。

第二节施工总平面布置图一、施工平面图布置说明1、我公司严格按照施工总平面布置图规划搭设办公室、工人宿舍等临时设施。

2、办公室、职工宿舍配备电脑、设施布置整齐美观、不拥挤、有足够的安全消防通道和良好的采光和通风条件。

3、职工餐厅配备专职的炊事员，确保食堂清洁卫生，炊具干净，室内无蝇鼠，定期对蔬菜、食品进行卫生检查。

炊事员必须身体健康，持有健康上岗证和专用工作服。

4、工人宿舍排出值班表，每日派人清扫，宿舍内不自隔小房间，不乱拉电线，不准留外人住宿。

5、生活、卫生区设有专人清理，每周喷洒药剂。

6、临时设施采取封闭式管理，并设置值班人员，禁止无关人员随意进出。
