2011-2018年高考真题物理试题分类汇编：静电感应和静电屏蔽(精编+解析版)

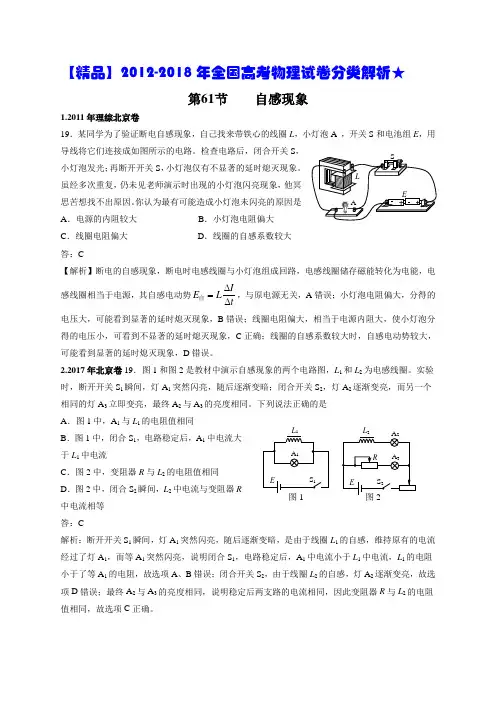

【精品】2012-2018年全国高考物理试卷分类解析★第61节 自感现象1.2011年理综北京卷19．某同学为了验证断电自感现象，自己找来带铁心的线圈L ，小灯泡A ，开关S 和电池组E ，用导线将它们连接成如图所示的电路。

检查电路后，闭合开关S ，小灯泡发光；再断开开关S ，小灯泡仅有不显著的延时熄灭现象。

虽经多次重复，仍未见老师演示时出现的小灯泡闪亮现象，他冥思苦想找不出原因。

你认为最有可能造成小灯泡未闪亮的原因是A ．电源的内阻较大B ．小灯泡电阻偏大C ．线圈电阻偏大D ．线圈的自感系数较大 答：C【解析】断电的自感现象，断电时电感线圈与小灯泡组成回路，电感线圈储存磁能转化为电能，电感线圈相当于电源，其自感电动势tILE ∆∆=自，与原电源无关，A 错误；小灯泡电阻偏大，分得的电压大，可能看到显著的延时熄灭现象，B 错误；线圈电阻偏大，相当于电源内阻大，使小灯泡分得的电压小，可看到不显著的延时熄灭现象，C 正确；线圈的自感系数较大时，自感电动势较大，可能看到显著的延时熄灭现象，D 错误。

2.2017年北京卷19．图1和图2是教材中演示自感现象的两个电路图，L 1和L 2为电感线圈。

实验时，断开开关S 1瞬间，灯A 1突然闪亮，随后逐渐变暗；闭合开关S 2，灯A 2逐渐变亮，而另一个相同的灯A 3立即变亮，最终A 2与A 3的亮度相同。

下列说法正确的是 A ．图1中，A 1与L 1的电阻值相同B ．图1中，闭合S 1，电路稳定后，A 1中电流大于L 1中电流C ．图2中，变阻器R 与L 2的电阻值相同D ．图2中，闭合S 2瞬间，L 2中电流与变阻器R 中电流相等 答：C解析：断开开关S 1瞬间，灯A 1突然闪亮，随后逐渐变暗，是由于线圈L 1的自感，维持原有的电流经过了灯A 1，而等A 1突然闪亮，说明闭合S 1，电路稳定后，A 1中电流小于L 1中电流，L 1的电阻小于了等A 1的电阻，故选项A 、B 错误；闭合开关S 2，由于线圈L 2的自感，灯A 2逐渐变亮，故选项D 错误；最终A 2与A 3的亮度相同，说明稳定后两支路的电流相同，因此变阻器R 与L 2的电阻值相同，故选项C 正确。

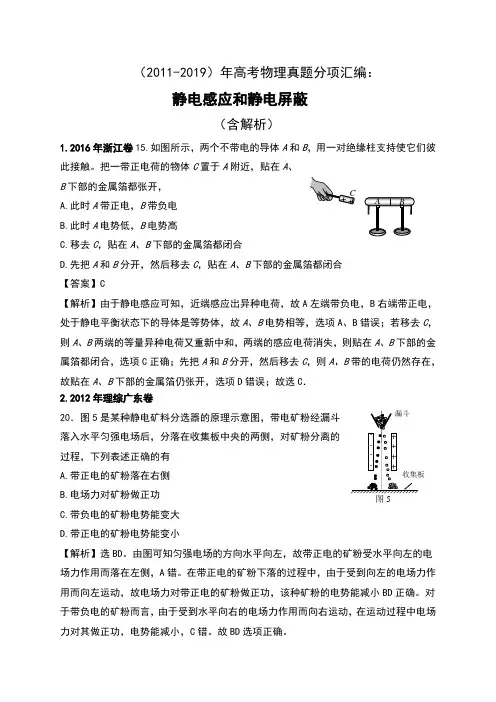

（2011-2019）年高考物理真题分项汇编：静电感应和静电屏蔽（含解析）1.2016年浙江卷15.如图所示，两个不带电的导体A 和B ，用一对绝缘柱支持使它们彼此接触。

把一带正电荷的物体C 置于A 附近，贴在A 、B 下部的金属箔都张开， A.此时A 带正电，B 带负电 B.此时A 电势低，B 电势高C.移去C ，贴在A 、B 下部的金属箔都闭合D.先把A 和B 分开，然后移去C ，贴在A 、B 下部的金属箔都闭合 【答案】C【解析】由于静电感应可知，近端感应出异种电荷，故A 左端带负电，B 右端带正电，处于静电平衡状态下的导体是等势体，故A 、B 电势相等，选项A 、B 错误；若移去C ，则A 、B 两端的等量异种电荷又重新中和，两端的感应电荷消失，则贴在A 、B 下部的金属箔都闭合，选项C 正确；先把A 和B 分开，然后移去C ，则A 、B 带的电荷仍然存在，故贴在A 、B 下部的金属箔仍张开，选项D 错误；故选C ． 2.2012年理综广东卷20．图5是某种静电矿料分选器的原理示意图，带电矿粉经漏斗落入水平匀强电场后，分落在收集板中央的两侧，对矿粉分离的过程，下列表述正确的有 A.带正电的矿粉落在右侧 B.电场力对矿粉做正功 C.带负电的矿粉电势能变大 D.带正电的矿粉电势能变小【解析】选BD 。

由图可知匀强电场的方向水平向左，故带正电的矿粉受水平向左的电场力作用而落在左侧，A 错。

在带正电的矿粉下落的过程中，由于受到向左的电场力作用而向左运动，故电场力对带正电的矿粉做正功，该种矿粉的电势能减小BD 正确。

对于带负电的矿粉而言，由于受到水平向右的电场力作用而向右运动，在运动过程中电场力对其做正功，电势能减小，C 错。

故BD 选项正确。

3.2012年理综浙江卷19．用金属箔做成一个不带电的圆环，放在干燥的绝缘桌面上。

小明同学用绝缘材料做的笔套与头发摩擦后，将笔套自上向下慢慢靠近圆环，当距离约为0.5cm 时圆环被吸引到笔套上，如图所示。

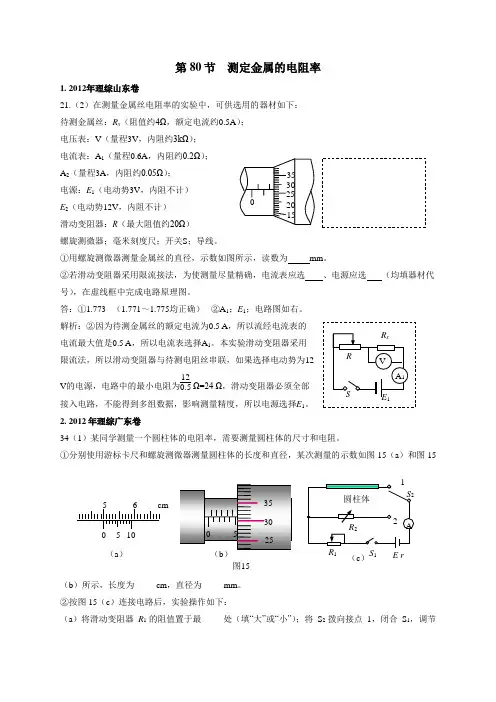

第80节 测定金属的电阻率1. 2012年理综山东卷21.（2）在测量金属丝电阻率的实验中，可供选用的器材如下： 待测金属丝：R x （阻值约4Ω，额定电流约0.5A ）； 电压表：V （量程3V ，内阻约3kΩ）； 电流表：A 1（量程0.6A ，内阻约0.2Ω）； A 2（量程3A ，内阻约0.05Ω）； 电源：E 1（电动势3V ，内阻不计） E 2（电动势12V ，内阻不计） 滑动变阻器：R （最大阻值约20Ω） 螺旋测微器；毫米刻度尺；开关S ；导线。

①用螺旋测微器测量金属丝的直径，示数如图所示，读数为 mm 。

②若滑动变阻器采用限流接法，为使测量尽量精确，电流表应选 、电源应选 （均填器材代号），在虚线框中完成电路原理图。

答：①1.773 （1.771～1.775均正确） ②A 1；E 1；电路图如右。

解析：②因为待测金属丝的额定电流为0.5 A ，所以流经电流表的电流最大值是0.5 A ，所以电流表选择A 1。

本实验滑动变阻器采用限流法，所以滑动变阻器与待测电阻丝串联，如果选择电动势为12 V 的电源，电路中的最小电阻为120.5 Ω=24 Ω，滑动变阻器必须全部接入电路，不能得到多组数据，影响测量精度，所以电源选择E 1。

2. 2012年理综广东卷34（1）某同学测量一个圆柱体的电阻率，需要测量圆柱体的尺寸和电阻。

①分别使用游标卡尺和螺旋测微器测量圆柱体的长度和直径，某次测量的示数如图15（a ）和图15（b ）所示，长度为_____cm ，直径为_____mm 。

②按图15（c ）连接电路后，实验操作如下：（a ）将滑动变阻器R 1的阻值置于最_____处（填“大”或“小”）；将S 2拨向接点1，闭合S 1，调节1E r（c ） 10 5 10 5 6 cm（a ）图15图1图2VAR 1，使电流表示数为I 0；（b ）将电阻箱R 2的阻值调至最______（填“大”或“小”）；将S 2拨向接点2；保持R 1不变，调节R 2，使电流表示数仍为I 0，此时R 2阻值为1280Ω； ③由此可知，圆柱体的电阻为_____Ω。

2016-2018年物理高考真题试题分类汇编试题部分磁场1．【2018·全国I卷】（多选）如图，两个线圈绕在同一根铁芯上，其中一线圈通过开关与电源连接，另一线圈与远处沿南北方向水平放置在纸面内的直导线连接成回路。

将一小磁针悬挂在直导线正上方，开关未闭合时小磁针处于静止状态。

下列说法正确的是（）A. 开关闭合后的瞬间，小磁针的N极朝垂直纸面向里的方向转动B. 开关闭合并保持一段时间后，小磁针的N极指向垂直纸面向里的方向C. 开关闭合并保持一段时间后，小磁针的N极指向垂直纸面向外的方向D. 开关闭合并保持一段时间再断开后的瞬间，小磁针的N极朝垂直纸面向外的方向转动2．【2018·全国II卷】（多选）如图，纸面内有两条互相垂直的长直绝缘导线L1、L2，L1中的电流方向向左，L2中的电流方向向上；L1的正上方有a、b两点，它们相对于L2对称。

整个系统处于匀强外磁场中，外磁场的磁感应强度大小为B0，方向垂直于纸面向外。

已知a、b）A. 流经L1的电流在bB. 流经L1的电流在aC. 流经L 2的电流在bD. 流经L 2的电流在a 3．【2018·北京卷】某空间存在匀强磁场和匀强电场。

一个带电粒子(不计重力)以一定初速度射入该空间后，做匀速直线运动；若仅撤除电场，则该粒子做匀速圆周运动，下列因素与完成上述两类运动无关的是A. 磁场和电场的方向B. 磁场和电场的强弱C. 粒子的电性和电量D. 粒子入射时的速度4．【2017·全国Ⅰ卷】如图，空间某区域存在匀强电场和匀强磁场，电场方向竖直向上（与纸面平行），磁场方向垂直于纸面向里，三个带正电的微粒a 、b 、c 电荷量相等，质量分别为m a 、m b 、m c 。

已知在该区域内，a 在纸面内做匀速圆周运动，b 在纸面内向右做匀速直线运动，c 在纸面内向左做匀速直线运动。

下列选项正确的是A ．a b cm m m >> B ．b a c m m m >> C ．a c b m m m >> D ．c b a m m m >>5．【2017·新课标全国Ⅰ卷】如图，三根相互平行的固定长直导线L 1、L 2和L 3两两等距，均通有电流I ，L 1中电流方向与L 2中的相同，与L 3中的相反，下列说法正确的是A ．L 1所受磁场作用力的方向与L 2、L 3所在平面垂直B ．L 3所受磁场作用力的方向与L 1、L 2所在平面垂直C ．L 1、L 2和L 3单位长度所受的磁场作用力大小之比为D ．L 1、L 2和L 36．【2017·新课标全国Ⅱ卷】如图，虚线所示的圆形区域内存在一垂直于纸面的匀强磁场，P 为磁场边界上的一点。

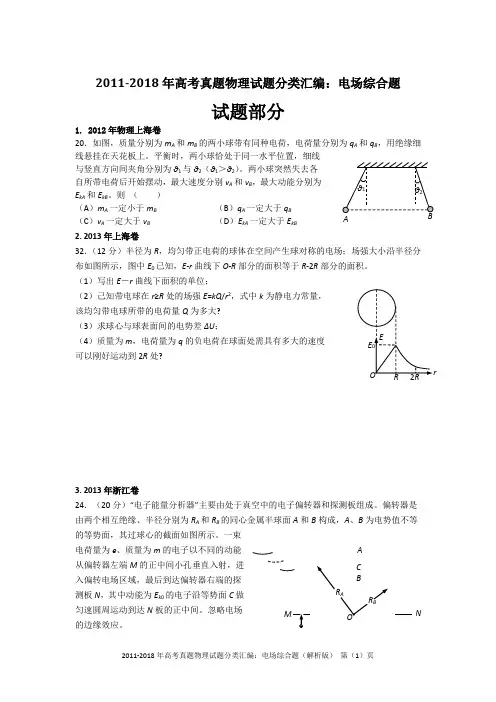

2011-2018年高考真题物理试题分类汇编：电场综合题试题部分1. 2012年物理上海卷20．如图，质量分别为m A 和m B 的两小球带有同种电荷，电荷量分别为q A 和q B ，用绝缘细线悬挂在天花板上。

平衡时，两小球恰处于同一水平位置，细线与竖直方向间夹角分别为θ1与θ2（θ1＞θ2）。

两小球突然失去各自所带电荷后开始摆动，最大速度分别v A 和v B ，最大动能分别为E kA 和E kB 。

则 （ ） （A ）m A 一定小于m B （B ）q A 一定大于q B（C ）v A 一定大于v B （D ）E kA 一定大于E kB 2. 2013年上海卷32．（12分）半径为R ，均匀带正电荷的球体在空间产生球对称的电场；场强大小沿半径分布如图所示，图中E 0已知，E -r 曲线下O -R 部分的面积等于R -2R 部分的面积。

（1）写出E －r 曲线下面积的单位；（2）己知带电球在r ≥R 处的场强E =kQ /r 2，式中k 为静电力常量，该均匀带电球所带的电荷量Q 为多大? （3）求球心与球表面间的电势差ΔU ；（4）质量为m ，电荷量为q 的负电荷在球面处需具有多大的速度可以刚好运动到2R 处?3. 2013年浙江卷24．（20分）“电子能量分析器”主要由处于真空中的电子偏转器和探测板组成。

偏转器是由两个相互绝缘、半径分别为R A 和R B 的同心金属半球面A 和B 构成，A 、B 为电势值不等的等势面，其过球心的截面如图所示。

一束电荷量为e 、质量为m 的电子以不同的动能从偏转器左端M 的正中间小孔垂直入射，进入偏转电场区域，最后到达偏转器右端的探测板N ，其中动能为E k 0的电子沿等势面C 做匀速圆周运动到达N 板的正中间。

忽略电场的边缘效应。

NAA（1）判断球面A 、B 的电势高低，并说明理由； （2）求等势面C 所在处电场强度E 的大小；（3）若半球面A 、B 和等势面C 的电势分别为φA 、φB 和φC ，则到达N 板左、右边缘处的电子，经过偏转电场前、后的动能改变量ΔE k 左和ΔE k 右分别为多少？（4）比较|ΔE k 左|和|ΔE k 右|的大小，并说明理由。

2011-2018年高考真题物理试题分类汇编：电磁感应中的电路问题试题部分1. 2016年新课标Ⅱ卷24．（12分）如图，水平面（纸面）内间距为l的平行金属导轨间接一电阻，质量为m、长度为l的金属杆置于导轨上。

t=0时，金属杆在水平向右、大小为F的恒定拉力作用下由静止开始运动，t0时刻，金属杆进入磁感应强度大小为B、方向垂直于纸面向里的匀强磁场区域，且在磁场中恰好能保持匀速运动。

杆与导轨的电阻均忽略不计，两者始终保持垂直且接触良好，两者之间的动摩擦因数为μ。

重力加速度大小为g。

求：（1）金属杆在磁场中运动时产生的电动势的大小；（2）电阻的阻值。

2. 2015年理综北京卷22．（16分）如图所示，足够长的平行光滑金属导轨水平放置，宽度L=0.4m，一端连接R=1Ω的电阻。

导轨所在空间存在竖直向下的匀强磁场，磁感应强度B=1T。

导体棒MN放在导轨上，其长度恰好等于导轨间距，与导轨接触良好。

导轨和导体棒的电阻均可忽略不计。

在平行于导轨的拉力F作用下，导体棒沿导轨向右匀速运动，速度v=5m/s。

求：⑴感应电动势E和感应电流I；⑵在0.1s时间内，拉力的冲量I F的大小；⑶若将MN换为电阻r=1Ω的导体棒，其它条件不变，求导体棒两端的M3.2015年理综福建卷18. 如图，由某种粗细均匀的总电阻为3R 的金属条制成的矩形线框abcd ，固定在水平面内且处于方向竖直向下的匀强磁场B 中。

一接入电路电阻为R 的导体棒PQ ，在水平拉力作用下沿ab 、dc 以速度v 匀速滑动，滑动过程PQ 始终与ab 垂直，且与线框接触良好，不计摩擦。

在PQ 从靠近ad 处向bc 滑动的过程中 （ ） A ．PQ 中电流先增大后减小 B ．PQ 两端电压先减小后增大 C ．PQ 上拉力的功率先减小后增大 D ．线框消耗的电功率先减小后增大4. 2013年四川卷7．如图所示，边长为L 、不可形变的正方形导体框内有半径为r 的圆形磁场区域，其磁感应强度B 随时间t 的变化关系为B ＝kt （常量k ＞0）。

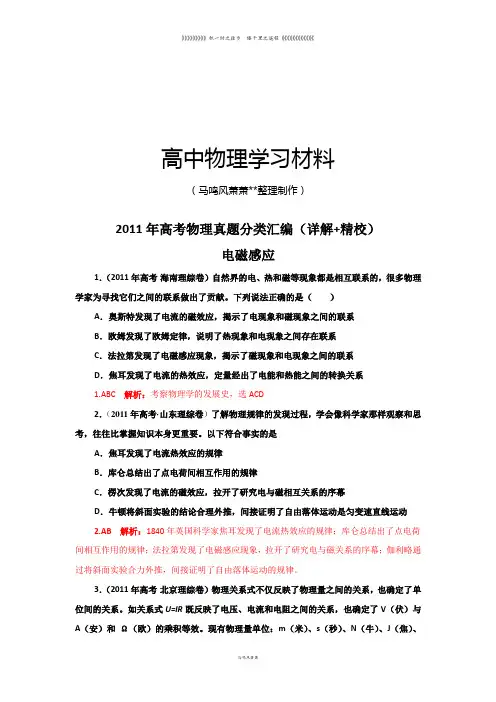

高中物理学习材料（马鸣风萧萧**整理制作）2011年高考物理真题分类汇编（详解+精校）电磁感应1．（2011年高考·海南理综卷）自然界的电、热和磁等现象都是相互联系的，很多物理学家为寻找它们之间的联系做出了贡献。

下列说法正确的是（）A．奥斯特发现了电流的磁效应，揭示了电现象和磁现象之间的联系B．欧姆发现了欧姆定律，说明了热现象和电现象之间存在联系C．法拉第发现了电磁感应现象，揭示了磁现象和电现象之间的联系D．焦耳发现了电流的热效应，定量经出了电能和热能之间的转换关系1.ABC 解析：考察物理学的发展史，选ACD2．（2011年高考·山东理综卷）了解物理规律的发现过程，学会像科学家那样观察和思考，往往比掌握知识本身更重要。

以下符合事实的是A．焦耳发现了电流热效应的规律B．库仑总结出了点电荷间相互作用的规律C．楞次发现了电流的磁效应，拉开了研究电与磁相互关系的序幕D．牛顿将斜面实验的结论合理外推，间接证明了自由落体运动是匀变速直线运动2.AB 解析：1840年英国科学家焦耳发现了电流热效应的规律；库仑总结出了点电荷间相互作用的规律；法拉第发现了电磁感应现象，拉开了研究电与磁关系的序幕；伽利略通过将斜面实验合力外推，间接证明了自由落体运动的规律。

3．（2011年高考·北京理综卷）物理关系式不仅反映了物理量之间的关系，也确定了单位间的关系。

如关系式U=IR既反映了电压、电流和电阻之间的关系，也确定了V（伏）与A（安）和Ω（欧）的乘积等效。

现有物理量单位：m（米）、s（秒）、N（牛）、J（焦）、W （瓦）、C （库）、F （法）、A （安）、Ω（欧）和T （特），由他们组合成的单位都与电压单位V （伏）等效的是A ．J/C 和N/CB ．C/F 和T ❿m 2/sC ．W/A 和C ❿T·m/sD ．2121Ω⋅W 和T·A·m3.B 解析：由物理关系式W ＝qU ，可得电压的单位V （伏）等效的是J/C ；由物理关系式U ＝Q /C ，可得电压的单位V （伏）等效的是C /F ；由物理关系式E ＝n △φ△t，φ＝BS ，可得电压的单位V （伏）等效的是T ּm 2/s ；由物理关系式P ＝U 2/R ，可得电压的单位V （伏）等效的是1122W ⋅Ω ；由物理关系式P ＝UI ，可得电压的单位V （伏）等效的是W/A ；B 选项正确，A 、C 、D 错误。

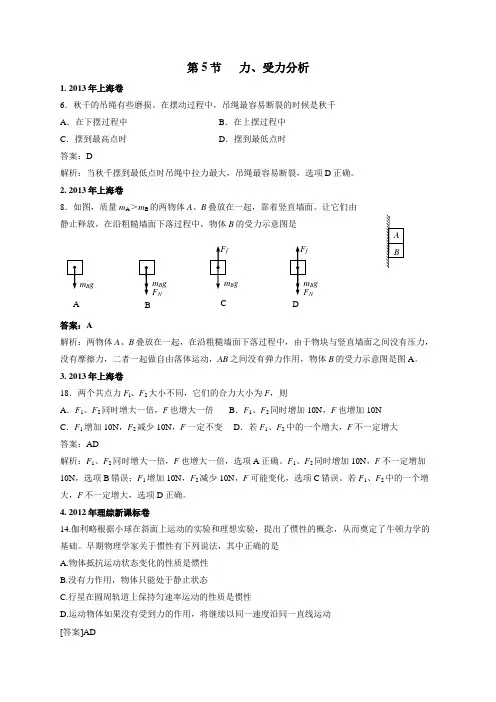

第5节 力、受力分析1. 2013年上海卷6．秋千的吊绳有些磨损。

在摆动过程中，吊绳最容易断裂的时候是秋千 A ．在下摆过程中 B ．在上摆过程中 C ．摆到最高点时D ．摆到最低点时答案：D解析：当秋千摆到最低点时吊绳中拉力最大，吊绳最容易断裂，选项D 正确。

2. 2013年上海卷8．如图，质量m A ＞m B 的两物体A 、B 叠放在一起，靠着竖直墙面。

让它们由静止释放，在沿粗糙墙面下落过程中，物体B 的受力示意图是答案：A解析：两物体A 、B 叠放在一起，在沿粗糙墙面下落过程中，由于物块与竖直墙面之间没有压力，没有摩擦力，二者一起做自由落体运动，AB 之间没有弹力作用，物体B 的受力示意图是图A 。

3. 2013年上海卷18．两个共点力F l 、F 2大小不同，它们的合力大小为F ，则A ．F 1、F 2同时增大一倍，F 也增大一倍B ．F 1、F 2同时增加10N ，F 也增加10NC ．F 1增加10N ，F 2减少10N ，F 一定不变D ．若F 1、F 2中的一个增大，F 不一定增大 答案：AD解析：F 1、F 2同时增大一倍，F 也增大一倍，选项A 正确。

F 1、F 2同时增加10N ，F 不一定增加10N ，选项B 错误；F 1增加10N ，F 2减少10N ，F 可能变化，选项C 错误。

若F 1、F 2中的一个增大，F 不一定增大，选项D 正确。

4. 2012年理综新课标卷14.伽利略根据小球在斜面上运动的实验和理想实验，提出了惯性的概念，从而奠定了牛顿力学的基础。

早期物理学家关于惯性有下列说法，其中正确的是 A.物体抵抗运动状态变化的性质是惯性 B.没有力作用，物体只能处于静止状态C.行星在圆周轨道上保持匀速率运动的性质是惯性D.运动物体如果没有受到力的作用，将继续以同一速度沿同一直线运动 [答案]ADABB gB g NB gB g NCD[解析]惯性是物体本身的一种属性，是抵抗运动状态变化的性质。

第42节 静电感应、静电屏蔽和静电的应用1.2012年理综广东卷20．图5是某种静电矿料分选器的原理示意图，带电矿粉经漏斗落入水平匀强电场后，分落在收集板中央的两侧，对矿粉分离的过程，下列表述正确的有A.带正电的矿粉落在右侧B.电场力对矿粉做正功C.带负电的矿粉电势能变大D.带正电的矿粉电势能变小【解析】选BD 。

由图可知匀强电场的方向水平向左，故带正电的矿粉受水平向左的电场力作用而落在左侧，A 错。

在带正电的矿粉下落的过程中，由于受到向左的电场力作用而向左运动，故电场力对带正电的矿粉做正功，该种矿粉的电势能减小BD 正确。

对于带负电的矿粉而言，由于受到水平向右的电场力作用而向右运动，在运动过程中电场力对其做正功，电势能减小，C 错。

故BD 选项正确。

2.2012年理综浙江卷19．用金属箔做成一个不带电的圆环，放在干燥的绝缘桌面上。

小明同学用绝缘材料做的笔套与头 发摩擦后，将笔套自上向下慢慢靠近圆环，当距离约为0.5cm 时圆环被吸引到笔套上，如图所示。

对上述现象的判断与分析，下列说法正确的是 A ．摩擦使笔套带电B ．笔套靠近圆环时，圆环上、下部感应出异号电荷C ．圆环被吸引到笔套的过程中，圆环所受静电力的合力大于圆环的重力D ．笔套碰到圆环后，笔套所带的电荷立刻被全部中和 【答案】ABC 【考点】电荷守恒定律【解析】绝缘材料做的笔套与头发摩擦，摩擦起电，A 项对；笔套靠近圆环时，圆环上、下部感应出异号电荷 ，感应起电，B 项对；环刚被吸引向上运动，一定是静电力的合力大于圆环的重力，随后距离减小，引力增大，所以整个过程中静电力的合力大于圆环的重力 ，C 项对。

笔套碰到圆环后，由于笔套是绝缘体，极少电荷转移，所以圆环上仍然多是感应电荷，不能中和，D 项错。

3.2011年理综广东卷21．图为静电除尘器除尘机理的示意图。

尘埃在电场中通过某种 机制带电，在电场力的作用下向集尘极迁移并沉积，以达到除尘 的目的。

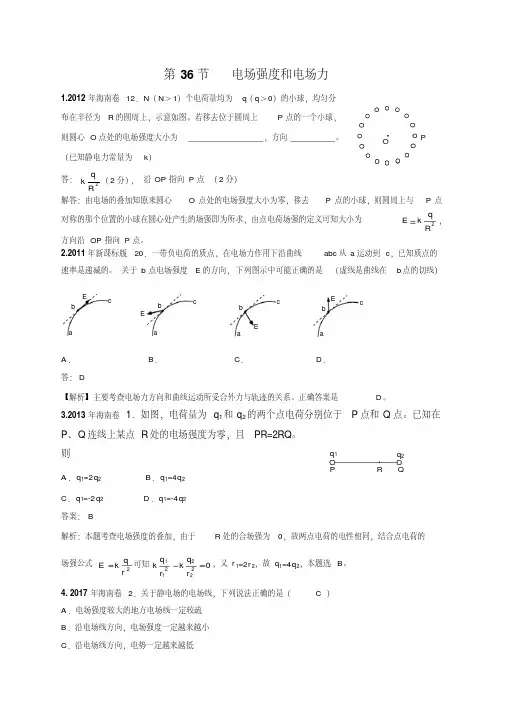

第36节电场强度和电场力1.2012年海南卷12．N （N ＞1）个电荷量均为q （q ＞0）的小球，均匀分布在半径为R 的圆周上，示意如图。

若移去位于圆周上P 点的一个小球，则圆心O 点处的电场强度大小为_________________，方向__________。

（已知静电力常量为k ）答：2Rq k（2分），沿OP 指向P 点（2分）解答：由电场的叠加知原来圆心O 点处的电场强度大小为零，移去P 点的小球，则圆周上与P 点对称的那个位置的小球在圆心处产生的场强即为所求，由点电荷场强的定义可知大小为2Rq kE ，方向沿OP 指向P 点。

2.2011年新课标版20．一带负电荷的质点，在电场力作用下沿曲线abc 从a 运动到c ，已知质点的速率是递减的。

关于b 点电场强度E 的方向，下列图示中可能正确的是（虚线是曲线在b 点的切线）A ．B ．C ．D ．答：D【解析】主要考查电场力方向和曲线运动所受合外力与轨迹的关系。

正确答案是D 。

3.2013年海南卷1．如图，电荷量为q 1和q 2的两个点电荷分别位于P 点和Q 点。

已知在P 、Q 连线上某点R 处的电场强度为零，且PR=2RQ 。

则A ．q 1=2q 2B ．q 1=4q 2C ．q 1=-2q 2D ．q 1=-4q 2答案：B解析：本题考查电场强度的叠加，由于R 处的合场强为0，故两点电荷的电性相同，结合点电荷的场强公式2r qk E可知0222211r q kr q k ，又r 1=2r 2，故q 1=4q 2，本题选B 。

4. 2017年海南卷2．关于静电场的电场线，下列说法正确的是（ C ）A ．电场强度较大的地方电场线一定较疏B ．沿电场线方向，电场强度一定越来越小C ．沿电场线方向，电势一定越来越低abcE abcEabcEabcE OPq 1q 2PQR。

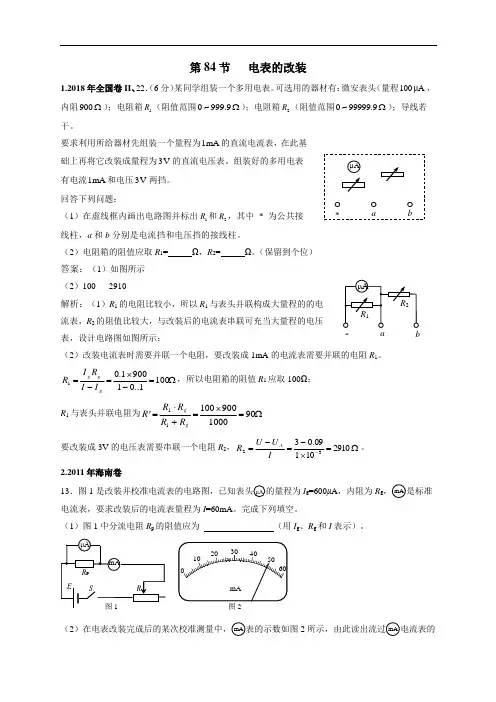

第84节 电表的改装1.2018年全国卷II 、22．（6分）某同学组装一个多用电表。

可选用的器材有：微安表头（量程100μA ，内阻900Ω）；电阻箱1R （阻值范围09999Ω~.）；电阻箱2R （阻值范围0999999Ω~.）；导线若干。

要求利用所给器材先组装一个量程为1mA 的直流电流表，在此基础上再将它改装成量程为3V 的直流电压表。

组装好的多用电表有电流1mA 和电压3V 两挡。

回答下列问题：（1）在虚线框内画出电路图并标出1R 和2R ，其中 * 为公共接线柱，a 和b 分别是电流挡和电压挡的接线柱。

（2）电阻箱的阻值应取R 1= Ω，R 2= Ω。

（保留到个位）答案：（1）如图所示（2）100 2910解析：（1）R 1的电阻比较小，所以R 1与表头并联构成大量程的的电流表，R 2的阻值比较大，与改装后的电流表串联可充当大量程的电压表，设计电路图如图所示：（2）改装电流表时需要并联一个电阻，要改装成1mA 的电流表需要并联的电阻R 1。

Ω=-⨯=-=1001..019001.01gg g I I R I R ，所以电阻箱的阻值R 1应取100Ω；R 1与表头并联电阻为Ω=⨯=+⋅='90100090010011gg R R R R R要改装成3V 的电压表需要串联一个电阻R 2，Ω=⨯-=-=-291010109.0332I U U R A 。

2.2011年海南卷13．图1是改装并校准电流表的电路图，已知表头的量程为I g =600μA ，内阻为R g ，是标准电流表，要求改装后的电流表量程为I =60mA 。

完成下列填空。

（1）图1中分流电阻R p 的阻值应为（用I g 、R g 和I 表示）。

（2）在电表改装完成后的某次校准测量中，表的示数如图2所示，由此读出流过mA mA 图2 mA 010 2030405060mA μA *b电流为_______mA 。

此时流过分流电阻R P 的电流为_______mA （保留1位小数） 答：（1）g R 991（2）49.5 49.0 【解析】（1）电流表改装，g g g gp R R .R I I R 99116060111=-=-=（2）由图示可得，电流表读数为49.5m A ，实际流经表头的电流为500μA 即0.5m A ，此时流过分流电阻R P 的电流为（49.5－0.5）m A=49.0m A 。

2011-2018年高考真题物理试题分类汇编：电磁感应中的力学问题试题部分1.2015年上海卷24．如图，一无限长通电直导线固定在光滑水平面上，金属环质量为0.02kg ，在该平面上以v 0=2m/s 、与导线成60°角的初速度运动，其最终的运动状态是________，环中最多能产生________J 的电能。

2. 2012年物理上海卷25．正方形导体框处于匀强磁场中，磁场方向垂直框平面，磁感应强度随时间均匀增加，变化率为k 。

导体框质量为m 、边长为L ，总电阻为R ，在恒定外力F 作用下由静止开始运动。

导体框在磁场中的加速度大小为____________；导体框中感应电流做功的功率为____________。

3. 2014年理综大纲卷20．很多相同的绝缘铜圆环沿竖直方向叠放，形成一很长的竖直圆筒。

一条形磁铁沿圆筒的中心轴竖直放置，其下端与圆筒上端开口平齐。

让条形磁铁从静止开始下落。

条形磁铁在圆筒中的运动速率 ( )A ．均匀增大B ．先增大，后减小C ．逐渐增大，趋于不变D ．先增大，再减小，最后不变 4.2014年理综广东卷15．如图8所示，上下开口、内壁光滑的铜管P 和塑料管Q 竖直放置，小磁块先后在两管中从相同高度处由静止释放，并落至底部，则小磁块 A ．在P 和Q 中都做自由落体运动 B ．在两个下落过程中的机械能都守恒 C ．在P 中的下落时间比在Q 中的长 D ．落至底部时在P 中的速度比在Q 中的长 5.2013年天津卷3．如图所示，纸面内有一矩形导体闭合线框动abcd 。

ab 边长大于bc 边长，置于垂直纸面向里、边界为MN 的匀强磁场外，线框两次匀速地完全进入磁场，两次速度大小相同，方向均垂直于MN 。

第一次ab 边平行MN 进入磁场，线框上产生的热量为Q 1，通过线框导体横截面的电荷量为q 1；第二次bc 边平行MN 进入磁场．线框上产生的热量为Q 2，通过线框导体横截面的电荷量为q 2，则A ．Q 1>Q 2 q 1=q 2B ．Q 1>Q 2 q 1>q 2C ．Q 1=Q 2 q 1=q 2D ．Q 1=Q 2 q 1>q 2M NBB6. 2013年安徽卷16.如图所示，足够长平行金属导轨倾斜放置，倾角为37°，宽度为0.5m ，电阻忽略不计，其上端接一小灯泡，电阻为1Ω。

2011-2018年高考真题物理试题分类汇编：整体法和隔离法试题部分1. 2013年重庆卷1．如题1图所示，某人静躺在椅子上，椅子的靠背与水平面之间有固定倾斜角θ。

若此人所受重力为G ，则椅子各部分对他的作用力的合力大小为（ ） A ．G B ．G sin θ C ．G cos θ D ．G tan θ 2. 2013年山东卷15、如图所示，用完全相同的轻弹簧A 、B 、C 将两个相同的小球连接并悬挂，小球处于静止状态，弹簧A 与竖直方向夹角为30°，弹簧C 水平，则弹簧A 、C 的伸长量之比为（ ） A 、4:3 B 、3:4 C 、2:1 D 、1:2 3. 2012年物理江苏卷5. 如图所示,一夹子夹住木块,在力F 作用下向上提升. 夹子和木块的质量分别为m 、M ,夹子与木块两侧间的最大静摩擦力均为f . 若木块不滑动,力F 的最大值是4. 2012年物理上海卷8．如图，光滑斜面固定于水平面，滑块A 、B终保持相对静止，A 上表面水平。

则在斜面上运动时，B （ ）5. 2011年理综天津卷2．如图所示，A 、B 两物块叠放在一起，在粗糙的水平面上保持相对静止地向右做匀减速直线运动，运动过程中B 受到的摩擦力（ ）A ．方向向左，大小不变B ．方向向左，逐渐减小C ．方向向右，大小不变D ．方向向右，逐渐减小6. 2016年上海卷4.如图，顶端固定着小球的直杆固定在小车上，当小车向右做匀加速运动时，球所受合外力的方向沿图中的（ ） （A ）OA 方向 （B ）OB 方向 （C ）OC 方向 （D ）OD 方向图1（A ）（B ）（C ）（D ）F fF7. 2013年北京卷16．倾角为α、质量为M 的斜面体静止在水平桌面上，质量为m 的木块静止在斜面体上。

下列结论正确的是（ ） A ．木块受到的摩擦力大小是mg cos α B ．木块对斜两体的压力大小是mg sin α C ．桌面对斜面体的摩擦力大小是mg sin αcos αD ．桌面对斜面体的支持力大小是(M+m )g 8. 2011年上海卷16．如图，在水平面上的箱子内，带异种电荷的小球a 、b 用绝缘细线分别系于上、下两边，处于静止状态。

2011-2018年高考真题物理试题分类汇编：磁场的基本概念试题部分1. 2016年上海卷21.形象描述磁场分布的曲线叫做____________,通常___________的大小也叫做磁通量密度。

2. 2016年上海卷8.如图，一束电子沿z 轴正向流动，则在图中y 轴上A 点的磁场方向是 （A ）+x 方向 （B ）-x 方向 （C ）+y 方向 （D ）-y 方向3. 2013年上海卷13．如图，足够长的直线ab 靠近通电螺线管，与螺线管平行。

用磁传感器测量ab 上各点的磁感应强度B ，在计算机屏幕上显示的大致图像是4. 2017年江苏卷1．如图所示，两个单匝线圈a 、b 的半径分别为r 和2r .圆形匀强磁场B 的边缘恰好与a 线圈重合，则穿过a 、b 两线圈的磁通量之比为 （ ） （A ）1:1 （B ）1:2 （C ）1:4 （D ）4:15. 2011年新课标版14．为了解释地球的磁性，19世纪安培假设：地球的磁场是由绕过地心的轴的环形电流I 引起的。

在下列四个图中，正确表示安培假设中环形电流方向的是A ．B ．C ．D ．6. 2015年理综新课标Ⅱ卷18.指南针是我国古代四大发明之一。

关于指南针，下列说法正确的是 （ ）A. 指南针可以仅具有一个磁极B. 指南针能够指向南北，说明地球具有磁场C.指南针的指向会受到附近铁块的干扰D.在指南针正上方附近沿指针方向放置一直导线，导线通电时指南针不偏转 7. 2013年海南卷9．三条在同一平面（纸面）内的长直绝缘导线组成一等边三角形，在导线中通过的电流均为I ，方向如图所示。

a 、b 和c三点分别位于三角形的三个顶角的平分线上，且到相应顶点abO的距离相等。

将a 、b 和c 处的磁感应强度大小分别记为B 1、B 2和B 3，下列说法正确的是 A ．B 1=B 2<B 3 B ．B 1=B 2=B 3C ．a 和b 处磁场方向垂直于纸面向外，c 处磁场方向垂直于纸面向里D ．a 处磁场方向垂直于纸面向外，b 和c 处磁场方向垂直于纸面向里 8. 2012年理综全国卷18.如图，两根互相平行的长直导线过纸面上的M 、N 两点，且与纸面垂直，导线中通有大小相等、方向相反的电流。
