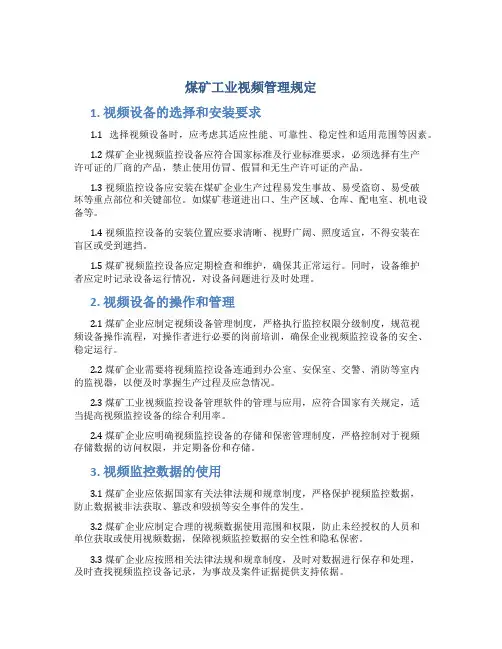

煤矿工业视频管理规定1. 视频设备的选择和安装要求1.1 选择视频设备时，应考虑其适应性能、可靠性、稳定性和适用范围等因素。
1.2 煤矿企业视频监控设备应符合国家标准及行业标准要求，必须选择有生产许可证的厂商的产品，禁止使用仿冒、假冒和无生产许可证的产品。
1.3 视频监控设备应安装在煤矿企业生产过程易发生事故、易受盗窃、易受破坏等重点部位和关键部位。
如煤矿巷道进出口、生产区域、仓库、配电室、机电设备等。
1.4 视频监控设备的安装位置应要求清晰、视野广阔、照度适宜，不得安装在盲区或受到遮挡。
1.5 煤矿视频监控设备应定期检查和维护，确保其正常运行。
同时，设备维护者应定时记录设备运行情况，对设备问题进行及时处理。
2. 视频设备的操作和管理2.1 煤矿企业应制定视频设备管理制度，严格执行监控权限分级制度，规范视频设备操作流程，对操作者进行必要的岗前培训，确保企业视频监控设备的安全、稳定运行。
2.2 煤矿企业需要将视频监控设备连通到办公室、安保室、交警、消防等室内的监视器，以便及时掌握生产过程及应急情况。
2.3 煤矿工业视频监控设备管理软件的管理与应用，应符合国家有关规定，适当提高视频监控设备的综合利用率。
2.4 煤矿企业应明确视频监控设备的存储和保密管理制度，严格控制对于视频存储数据的访问权限，并定期备份和存储。
3. 视频监控数据的使用3.1 煤矿企业应依据国家有关法律法规和规章制度，严格保护视频监控数据，防止数据被非法获取、篡改和毁损等安全事件的发生。
3.2 煤矿企业应制定合理的视频数据使用范围和权限，防止未经授权的人员和单位获取或使用视频数据，保障视频监控数据的安全性和隐私保密。
3.3 煤矿企业应按照相关法律法规和规章制度，及时对数据进行保存和处理，及时查找视频监控设备记录，为事故及案件证据提供支持依据。
4. 视频监控设备的维护和保养4.1 煤矿企业应制定视频监控设备的维护和保养计划，定期进行设备检查、清洁、升级等工作，以确保设备的稳定运行和中断率的降低。
煤矿工业电视视频监控系统解决方案目录第一章系统设计综述第二章系统软件设计第三章系统组成及解决方案第一章系统设计综述1.1引言随着煤矿安全生产监督管理的需要，视频监控技术已广泛应用于煤矿生产的各个重要环节。
目前，大部分煤矿使用的视频监控系统基本都是早期的模拟（CCTV）和数字（DVR）系统，性能和稳定性不高。
模拟监控系统具有很大的局限性：传输受距离限制，并且易受干扰，影响图象质量；无法实现联网，只能以点对点的方式监视现场；数据存储需要大量介质，不易于检索查询。
另外，基于PC+多媒体卡的（DVR）系统，由于可靠性和性能差，灵活性和扩充性差，难于维护，不能实现多监控中心和多级管理，不适合当前有关部门对煤矿安全生产监督、管理的要求。
现在，随着网络技术、计算机技术和多媒体技术的飞速发展，基于TCP/IP 网络的视频监控技术，由于其具有分布式接入、便于共享访问和控制、视频信号占用带宽资源少、图像质量好、易于存储和管理等诸多优点，已经广泛应用于各个行业。
因此，在煤矿安全监控系统中采用网络视频监控技术是发展的大趋势。
1.2系统建设规模一个总监控中心：设在矿区调度中心。
包括系统管理服务器、大屏幕显示系统系统。
分控端：矿区内各领导采用PC式客户端实时浏览图像。
监控点：包括矿区井上的监控点和井下的监控点,均通过光纤接入。
主要设备包括光纤及接入设备、IP摄像机等。
1.3设计标准在系统的设计过程中，我们遵循了国家与行业有关的设计规范和标准，具体如下：《通信网技术标准汇编》（GB 84）《工业安装工程质量检验评定统一标准》（GB 50252-94）《低压配电设计规范》（GB 50054-95）《电气装置安装工程盘、柜及二次回路接线施工及验收规范》（GB 501071-92）《安全防范工程程序与要求》（GA/T75-94）《民用建筑电气设计规范》（JGJ/T16-92）《工业电视系统工程设计规范》（GBJII5-87）《电子计算机机房设计规范》（GB 50174-93）《电子设计雷击保护导则》（GB 1450）《计算机接地技术要求》（GB 2887）《计算机软件开发质量及配置管理计划规范》GB12504－12509－90《计算机软件开发规范》GB8567－93IEEE 802.3网络技术标准等1.4设计原则根据项目的技术要求，系统遵循以下原则设计，确保研制系统的完整性、先进性、实用性、可靠性、开放性和可扩性。

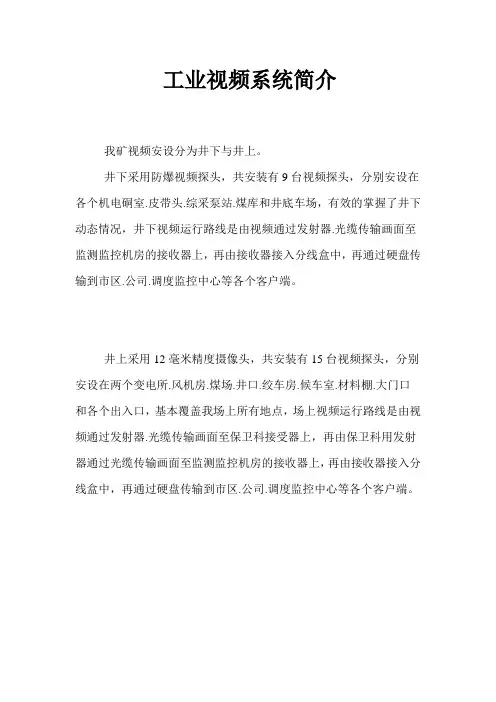

工业视频系统简介
我矿视频安设分为井下与井上。
井下采用防爆视频探头，共安装有9台视频探头，分别安设在各个机电硐室.皮带头.综采泵站.煤库和井底车场，有效的掌握了井下动态情况，井下视频运行路线是由视频通过发射器.光缆传输画面至监测监控机房的接收器上，再由接收器接入分线盒中，再通过硬盘传输到市区.公司.调度监控中心等各个客户端。
井上采用12毫米精度摄像头，共安装有15台视频探头，分别安设在两个变电所.风机房.煤场.井口.绞车房.候车室.材料棚.大门口和各个出入口，基本覆盖我场上所有地点，场上视频运行路线是由视频通过发射器.光缆传输画面至保卫科接受器上，再由保卫科用发射器通过光缆传输画面至监测监控机房的接收器上，再由接收器接入分线盒中，再通过硬盘传输到市区.公司.调度监控中心等各个客户端。
井下视频监控系统方案
1.井下摄像头：必须选择适合井下环境的工业级摄像头，并具备防水、防爆、耐高温等特性。
摄像头应具备高清晰度和宽广的视角，并能够自动
调整光线，以适应不同亮度的井下环境。
2.井下视频传输系统：视频信号需要通过一根或多根传输线缆传输到
地面监控中心。
传输系统可以采用有线传输或者无线传输，具体取决于井
下的环境条件和预算限制。
3.地面监控中心：地面监控中心是整个系统的核心，应该具备以下功能：实时监视井下的视频画面、录像和回放功能、异常事件的报警处理、
远程控制井下设备等。
4.视频存储与备份：为了保证数据安全和监控录像的完整性，系统应
具备大容量的视频存储设备，并且要定期备份存储数据。
存储设备可以是
硬盘或者网络存储服务器。
5.报警系统：当井下发生异常情况时，系统应能够及时发出报警信号，并将相关警报信息传输到地面监控中心。
报警信号可以是声音报警、光闪
烁或者短信报警等形式。
6.远程控制：为了方便操作和管理，监控系统应具备远程控制功能。
操作员可以通过远程控制终端对井下摄像头、照明设备、报警设备等进行
远程操作和调整。
7.系统集成与管理平台：为了方便系统的集成和管理，可以开发一套
集成与管理平台。
该平台能够对井下视频监控系统进行统一管理，包括设
备的配置、报警事件的查询、视频录像的回放和保存等功能。
总之，井下视频监控系统方案需要考虑井下的恶劣环境和特殊需求，选择适合的设备和传输方式，并建立完善的地面监控中心。
这样的方案能够有效地提供井下环境的实时监视和报警功能，确保人员的安全和井下工作的顺利进行。
煤矿安全视频监视系统，又名大屏幕显示系统，是现代工业重要的组成部分，该系统将与现有的视频会议、内部通讯、信息数据采集、网络预警、海况信息监控、计算机局域网以及中心指挥信息系统等设备实现互联互通。
利用计算机技术、通信技术、视频监控技术，完成综合、高速的信息处理，可实现高清晰度、高亮度、多画面、多功能的显示能力，并且有编辑、存储画面等功能，使各种信号均可以在大屏幕墙上显示，使得所有的情况一目了然，从而达到实时监控和集中控制的目的，对指挥工作具有十分重要的意义；特别是，通过GIS系统，可将各种信息分析处理后在电子地图上进行直观的显示，便于有关人员对各种情况进行全面的了解。
可根据需要任意显示各种动、静态的视频和数字图文信息。
我公司作为专业的系统集成商，有着丰富的工程经验；在充分了解了用户对系统应用需求后，结合长期的工程实践经验，根据该系统的建设目标、使用要求、物理环境情况及技术要求，我公司将提供功能先进，性能可靠的系统。
系统包括图像处理能力较强和显示效果很好的专业投影单元，以及与之配套的多屏拼接控制器。
整个显示系统支持单屏、跨屏及整屏显示，实现图像窗口的缩放、移动、漫游等功能。
图像拼接控制器可与现有的局域网方式连接并将接入系统的人机交互图文信息画面显示上大屏幕，系统还完全支持TCP/IP网络上UNIX和WINDOWS的各种应用软件图文信息实时显示，可同时支持多个网络的连接，对网络传送的图形、工作站输出的图形及其它视频图形等具有相同的拼接能力，拼接图形比例正确。
画面无任何延时，抖动。
用户可在大屏幕任意位置。
打开多个活动窗口，支持单屏、跨屏及整屏显示，实现图像窗口的缩放、移动、漫游等功能且图像窗口数量不受限制，同时具有足够的速度。
其系统功能完全满足用户的技术要求。
通过投影单元的独特的处理方式，大屏幕显示系统支持多路RGB画面（如接入系统的图像以及GIS、GPS等实时的画面）和视频画面的实时显示。
可实现对视频信号、计算机网络信息的综合显示，形成一个信息准确、查询便捷、管理高效、美观实用的信息显示管理控制系统。

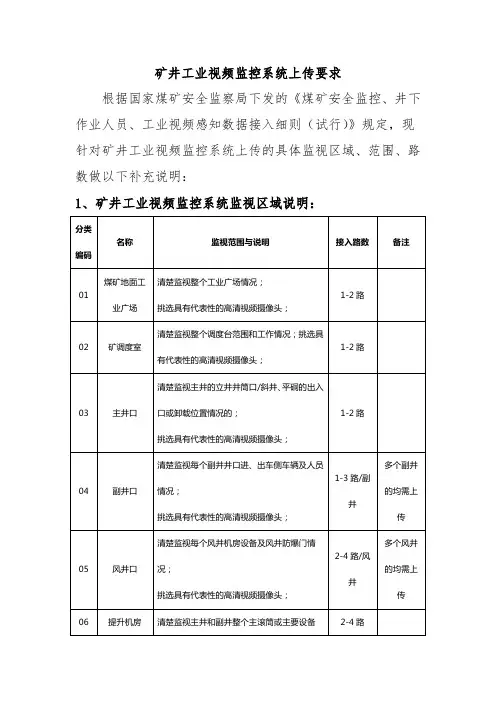

矿井工业视频监控系统上传要求
根据国家煤矿安全监察局下发的《煤矿安全监控、井下作业人员、工业视频感知数据接入细则（试行）》规定，现针对矿井工业视频监控系统上传的具体监视区域、范围、路数做以下补充说明：
1、矿井工业视频监控系统监视区域说明：
2、其他要求
（1）优先接入矿井井口（包括主井口、副井口、风井口）、调度室的视频监控摄像头；
（2）个别单位不存在表中所列的名称或监控地点的，可根据矿端实际情况调整；
（3）表中所列的名称中包含多个区域或地点的，要挑选典型区域以及具有代表性的高清视频摄像头；
（4）采掘工作面等地点必须随工作面推进及时移挪摄
像头，并保证视频传输状态良好；条件较差的地点，需妥善选择安装地点并保护视频监控摄像头，不得擅自挪移摄像仪的装置；
（5）表中所列的监控区域及上传路数可根据矿端实际情况进行调整和上传，但必须保证场所内的安全生产活动处于工业视频系统监控范围内。
“煤矿安全生产智能视频系统"技术要求第一部分项目简介一、建设背景随着集团对煤矿安全的重视程度日益提高、管控手段的不断强化,安全工作取得了显著成效。
但是,安全管理中还存在一定盲区和薄弱环节，特别是一些由于人员对危险源的辩识不到位、人员不安全行为导致的事故仍然时有发生。
目前，煤矿工业电视监控系统设计简单、功能单一，只是对监控点的图像进行实时上传和存储保护,不能对视频图像做任何分析处理和判断预警。
对人的现场实时行为，只是解决了“看”和“存”的需求，未解决“管”的需求。
二、建设目标将智能视频技术与煤矿安全生产紧密结合，并与红外、射频、声、光等技术深入融合,以人的现场行为管理为重点，定制化建设国内首套煤矿安全智能视频系统。
智能视频系统将与主要设备、生产控制系统实施连接，实现系统之间联动管理;并将与其他系统信息接入，实现信息共享,建设成高效、智能、可靠的综合化智能视频管理平台.三、项目概况煤矿安全智能视频系统主要针对掘进面空顶作业、人员进入井下危险区域和重点场所进行预警和跟踪管理，并对辅助运输车辆和特定人员在场进行智能管控.项目根据不同的网络环境和掘进方式选择在两个矿井建设和应用.1、锦界煤矿连采二队锦界矿属于神华集团数字化矿井建设试点单位，井下已安装“一网一站”综合信息系统，连采队工作面已实现3G信号和无线WIFI覆盖,拥有较好的网络环境和传输条件。
目前，井下视频画面均通过工业以太环网传输至地面调度核心服务器.调度机房内安装综合视频管理服务器、高清解码器、大屏系统以及监控客户端，并配有专业安防存储阵列,该设备单柜支持24盘位，实时对监控图像进行存储，并且为了保障监控数据最大可靠性，对监控硬盘做了数据保护。
连采二队巷道掘进采用连续掘进方式，连续采煤机和锚杆钻机交替进行掘进和支护作业。
连续采煤机割煤，梭车接煤、运往给料破碎机，给料破碎机将煤破碎均匀输送给胶带输送机，胶带输送机将煤送往地面。
作业循环进度不大于11m，巷道宽度5。

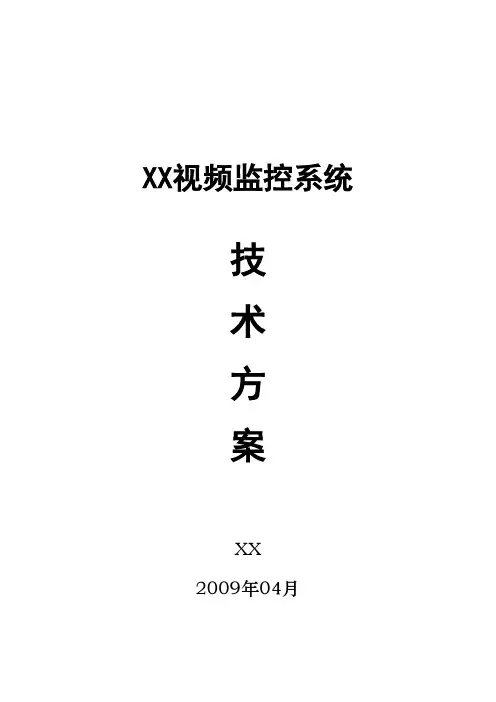

XX视频监控系统技术方案XX2009年04月第一章视频监控系统 (5)一、系统概述 (5)二、系统特点 (5)三、系统功能 (6)四、系统建设目标 (7)五、设计原则 (8)六、系统设计 (9)1、井下设计 (9)2、地面监控点设计 (9)2、监控室设计 (9)七、系统组成 (10)1、摄像机: (10)2、传输平台: (10)3、显示： (11)4、存储： (11)5、控制 (12)八、产品介绍 (12)1、KBA122型矿用本安隔爆型摄像仪 (13)2、KTG108型矿用视频光端机 (14)3、V2015AX 32-16矩阵 (15)4、V2116X 主控键盘 (18)5、快球摄像机-2AF1614 (20)6、硬盘录像机 (22)第二章大屏幕显示系统 (24)一、系统综述 (24)1、系统连接 (24)2、设备连接图 (25)3、系统可用性 (26)4、系统先进性 (27)5、系统可靠性 (27)6、系统经济性 (28)二、系统基本功能描述 (28)1、实时视频信号显示 (29)2、RGB信号显示 (30)3、网络信号的显示 (31)4、各类信号混合显示 (31)5、对大屏幕的监控、参数调整 (32)三、系统的主要设备描述 (32)1、 DMVision V67U投影单元描述 (32)2、DMVision V67U DLP™投影单元的性能特点 (33)3、数字CSC ( Color Space Control ) 色域补偿电路技术： (36)4、12Bit灰度三维高频脉冲/伽玛矫正电路独家技术： (37)5、灰尘隔离技术（专利技术） (40)6、水平散热技术（专利技术） (41)7、杂光隔离技术（专利技术） (41)8、防震技术 (42)四、投影单元的设计 (42)五、投影箱体的特点 (42)六、投影单元屏幕 (43)七、SMV多屏拼接控制器的功能 (45)八、Eviews系统软件 (48)九、SMV多屏拼接控制器主要技术参数 (53)十、DMVision V67U 投影单元主要技术参数 (54)附件：设备配置清单 (56)第一章视频监控系统一、系统概述煤矿作为高危行业之一，安全生产始终是天字号的头等大事。
煤矿井下视频监控系统施工方案1. 背景介绍在煤矿工作环境中，安全是至关重要的问题。
随着科技的发展，视频监控系统在煤矿井下的应用变得越来越普遍，能够帮助监管人员更好地监控工作环境，提高矿工们的安全。
2. 施工目的煤矿井下视频监控系统的施工旨在提供更好的安全监控系统，实现对矿工工作环境的实时监控和录像存档功能，及时发现问题并做出相应处理。
3. 施工方案3.1 系统组成煤矿井下视频监控系统主要由摄像头、监控控制台、监控服务器和存储设备组成。
摄像头安装在煤矿不同位置，监控控制台用于实时查看监控画面，监控服务器负责存储监控视频数据，存储设备用于长期数据保存。
3.2 系统部署首先，需要进行现场勘察，确定最佳摄像头安装位置。
然后，根据勘察结果进行摄像头的安装和布线工作。
接着，搭建监控控制台和监控服务器，确保系统稳定运行。
最后，进行系统整体调试和测试，确保系统可以正常工作。
3.3 施工注意事项在煤矿井下的施工过程中需要注意以下几点： - 安全第一，工作人员需佩戴安全装备并遵守相关操作规程； - 确保施工过程不影响生产正常进行； - 注意系统布线的稳定性和可靠性，防止摄像头数据传输中断； - 完成施工后，需要进行系统的全面测试，确保系统正常运行。
4. 施工效果通过煤矿井下视频监控系统的施工，可以实现以下效果： - 实现对矿工工作环境的实时监控，提高工作安全性； - 视频数据的存储和回放功能，方便事故调查和日常管理； - 提高煤矿生产管理和监督能力，减少潜在安全隐患。
5. 结语煤矿井下视频监控系统的施工对于矿山生产经营具有重要意义，能够提高煤矿工作环境的安全性和生产效率。
希望通过这份施工方案，能够为煤矿井下视频监控系统的建设提供一定的指导和参考。
180研究与探索Research and Exploration ·智能检测与诊断中国设备工程 2023.11 (下)1 概述煤矿工业视频监控系统随着科技的高速发展，技术不断更新，在矿井调度指挥中的应用显得越来越重要。
绿水洞煤矿通过在地面及井下变电所、主要提升斜坡、架空人车、采煤工作面上下出口、各碛头作业点安装高清摄像仪，摄取各个监控区域的情况，实时地传输、集中显示在调度指挥中心大屏监视器上，同时，能够将工业视频系统各监控点图像等信息传输到上级企业信息网站和行业监管平台上。
同时，矿井还可以利用工业视频监控系统与皮带集控系统、采煤机控制系统等融合联动，及时地发现隐患苗头和提醒监控人员，监控人员通过观察现场运行情况并做好记录，通知维护人员对异常情况及时处理，并在事后进行分析，从而让绿水洞煤矿实现皮带自动化，为变电所无人值守提供了必要的条件。
2 系统设计矿井工业视频监控系统主要产品根据煤矿安全生产的技术要求和国家安全标准进行专门设计，根据绿水洞煤矿实际满足数字化矿山安全生产的管理需求，同时，系统方案的设计遵循技术先进、功能齐全、性能稳定、节约成本等原则。
系统依托功能强大的视频监控数字处理平台为基础，所有视频信号通过视频工业以太环网全部接入视频监控平台，可同时实现网络摄像仪、模拟摄像仪的混合接入。
在网络上的所有计算机均可通过的工业视频监控平台查阅、回放各监控点视频图像，还可通过矿井内部网络实现与矿井其他系统联网，按需求选取各系统提供的图形、图像。
3 系统组成煤矿工业视频监控系统由工业视频监控平台、井下环网交换机、网络延长器、矿用本安型摄像仪、矿用防爆摄像仪及网络通信接口等设备组成。
工业视频监控系统分为前端部分、传输部分、中心控制部分及显示终端部分组成。
3.1 前端设备主要由矿用摄像机、设备供电电源组成，负责视频煤矿工业视频监控系统研究与运用刘杰，邹劲松，周克荣，唐术成（川煤华荣能源有限责任公司绿水洞煤矿，四川 广安 638601）摘要：煤矿生产过程复杂，环境恶劣，自然灾害多，为加强我矿安全生产管理，绿水洞煤矿在原有的工业视频监控系统的基础上不断升级和改造，从视频监控、监控中心、信息传递、远程监管等各环节提出全方位的解决办法。
KJ65煤矿工业视频监控网络系统一、前端器材序号设备名称型号单位数量1、防爆防尘防腐摄像机KD6005B 套72、全天候全方位室外摄像机FCB-EX48BF 套 13、全天候室外摄像机CSP-638 套 2二、终端控制器材1、彩色监视器MP29-100 台 22、液晶电视海尔46”台 13、四画面处理器415D 台 24、16路硬盘录像主机联想工控台 15、监视墙、控制台定制套 16、矩阵控制主机AB80-50VD32-8 台 17、视频分配器PIH-6016 台 18、解码器AB40-41MQ-2X 台 1三、传输器材1、6芯单模矿用阻燃电缆MGTJA V6B 千米 12、2芯单模矿用阻燃电缆MGTJA V2B 千米 53、视频线SYV-75-5 千米 24、光缆接头及跳线ST-ST 套75、光缆接续盒及附件FSI 套 16、光缆终端盒FSI-8口套 17、1路视频光端机CVT/R100001 套 58、光端机箱IU 台 19、8芯控制线RVVP8×0.3 米20010、2芯控制线RVSP2×1.0 米50011、网络机柜台 112、阻燃电源线千米 113、电源线千米0.614、避雷系统TPL 套 115、开关电源三科5000W 台 116、视频接插件BVC 个100说明：最终所需设备材料量，应根据井下、井上实际确定，以上数量供参考。
KJ241型煤矿井下人员管理系统名称型号单位数量1、监控主机主控机台 22、通讯接口箱KJJ-1200 台 13、监控分站BFDZ-2 台 44、煤矿无线标识传感器JHW-10 台205、线路避雷器KJ19-12 台 26、信号电缆MHYCRPT×2×7/0.52 千米 6.87、分站后备电源KDC-1 台 48、人员定位软件套 19、煤矿无线标识卡JHWK 个500说明：以上各件所需数量是大致估计，应由厂家根据我矿实际确定所需设备数量。
技术方案目录工业电视系统 (2)1.1系统概述 (2)1.2系统设备选择 (2)1.3系统功能特点 (5)1.4工业电视系统技术解决方案 (5)1.4.1设计思想 (5)1.4.2技术标准 (6)1.5主要设备技术参数 (7)1.5.1信号传输距离 (7)1.5.2硬盘录像机DS-8116HF-S (7)1.5.3矿用全不锈钢隔爆型摄像机 (11)1.5.6系统配置清单 ............................................................................................................... 错误!未定义书签。
工业电视系统1.1 系统概述工业电视系统是XX公司自动化系统的一个子系统，工业电视系统的特点是直观性强，可直观地监视（可视）整个矿区中各重要生产环节和设备，如采煤面上下口，地面洗煤厂等生产系统，也可及时辅助发现皮带给煤点，转载点等地的堆煤故障，作为皮带运输保护系统的一种补充，同时还可以将图像上网或送集团公司显示。
进而达到安全高效生产的目的。
1.2 系统设备选择根据XX公司工业电视系统的具体要求，我们选择了本公司的KBA112B光纤摄像仪。
在工业电视控制系统中溶进了网络功能，可以通过监控网络实现图像切换和遥控，可把工业电视系统和监控系统容为一体。
随着计算机技术和网络技术的高速发展，越来越多的工业企业选用数字化网络摄像仪，该产品内置网络接口和视频压缩技术，可以把采集到的视频图像信号直接压缩通过现有的网络线上网传输。
在很多已有局域网络的企业、商场、宾馆等场合使用。
但是当一个企业需要装备的摄像点数量较大时，由于视频压缩率不高及网络带宽的限制，在实际使用中存在以下缺点：(1)图像清晰度较差视频服务器一路图像按照PAL: 352 X 288 ，25帧/秒（NTSC: 320 X 240，30帧/秒）分辨率压缩传输，压缩时为了降低码流和存储空间，牺牲图像清晰度，显示端如果采用监视器，还必须将图像由数字信号还原成模拟信号，在D/A转换过程中又有信号损失。
煤矿安全视频监视系统，又名大屏幕显示系统，是现代工业重要的组成部分，该系统将与现有的视频会议、内部通讯、信息数据采集、网络预警、海况信息监控、计算机局域网以及中心指挥信息系统等设备实现互联互通。
利用计算机技术、通信技术、视频监控技术，完成综合、高速的信息处理，可实现高清晰度、高亮度、多画面、多功能的显示能力，并且有编辑、存储画面等功能，使各种信号均可以在大屏幕墙上显示，使得所有的情况一目了然，从而达到实时监控和集中控制的目的，对指挥工作具有十分重要的意义；特别是，通过GIS系统，可将各种信息分析处理后在电子地图上进行直观的显示，便于有关人员对各种情况进行全面的了解。
可根据需要任意显示各种动、静态的视频和数字图文信息。
我公司作为专业的系统集成商，有着丰富的工程经验；在充分了解了用户对系统应用需求后，结合长期的工程实践经验，根据该系统的建设目标、使用要求、物理环境情况及技术要求，我公司将提供功能先进，性能可靠的系统。
系统包括图像处理能力较强和显示效果很好的专业投影单元，以及与之配套的多屏拼接控制器。
整个显示系统支持单屏、跨屏及整屏显示，实现图像窗口的缩放、移动、漫游等功能。
图像拼接控制器可与现有的局域网方式连接并将接入系统的人机交互图文信息画面显示上大屏幕，系统还完全支持TCP/IP网络上UNIX和WINDOWS的各种应用软件图文信息实时显示，可同时支持多个网络的连接，对网络传送的图形、工作站输出的图形及其它视频图形等具有相同的拼接能力，拼接图形比例正确。
画面无任何延时，抖动。
用户可在大屏幕任意位置。
打开多个活动窗口，支持单屏、跨屏及整屏显示，实现图像窗口的缩放、移动、漫游等功能且图像窗口数量不受限制，同时具有足够的速度。
其系统功能完全满足用户的技术要求。
通过投影单元的独特的处理方式，大屏幕显示系统支持多路RGB画面（如接入系统的图像以及GIS、GPS等实时的画面）和视频画面的实时显示。
可实现对视频信号、计算机网络信息的综合显示，形成一个信息准确、查询便捷、管理高效、美观实用的信息显示管理控制系统。
网络视频监控系统在煤矿安全管理中的应用
温小凌
【期刊名称】《山西焦煤科技》
【年(卷),期】2024(48)4
【摘要】以沙曲二号煤矿网络视频监控系统在安全管理中的应用为例,介绍了该系统建设和安全管理运行流程构建的过程,分析了该系统在各岗位操作流程、工序工艺、设备设施等可视化、安全职责核查验证、预防事故、安全培训、应急处置、回溯倒查、提升安全监管效能等方面取得的效果,提出了煤矿安全监察监管的“技防+人防”并重新模式,对网络视频监控系统多系统融合实现数字化转型、提炼形成新安全监管模式标准规范进行了展望。
【总页数】5页(P35-39)
【作者】温小凌
【作者单位】华晋焦煤有限责任公司沙曲二号煤矿
【正文语种】中文
【中图分类】TD76
【相关文献】
1.网络视频监控系统在大型热连轧厂消防安全管理中的应用
2.MPEG4网络视频服务器在煤矿监控系统中的应用
3.网络视频监控系统在煤矿中的应用
因版权原因，仅展示原文概要，查看原文内容请购买。
鸿利煤矿工业视频监控系统
技术方案
一、概况
山西灵石国泰鸿利煤业有限公司位于灵石县翠峰镇南焉村，矿井为单独保留整合矿井，年产设计产量为450kt/a,采用综合机械化采煤方式，目前矿井建设已经完成一、二期工程建设，正进入联合试运转阶段。
根据《晋中市煤炭工业信息化建设项目矿级初步设计》，需建立工业视频监控系统，并将实时数据上传至县市煤炭管理信息中心。
二、规范性引用文件
鸿利煤矿工业视频监控系统应满足如下文件规范及要求：
《煤矿安全规程》（2013版）
GB 50348-2004 安全防范工程技术
GB 50395-2007 视频安防监控系统工程设计规范
GB 50394-2007 入侵报警系统工程设计规范
GBJ 42-81 工业通讯设计规范
GBJ 115-87 工业电视系统工程设计规范
GBJ 79-85 工业通讯接地设计规范
GA/T 74-94 中华人民共和国公共安全行业标准
GB 50198-94 工业与民用闭路监视电视系统工程技术规范
GA/T 75-94 安全防范系统工程程序与要求
GTB 856 软件工程国家标准
GB 4064 电气设备安全设计导则
GB 4890 电气设备抗干扰特性
GB 7450 电气设备雷击保护导则
GB/T 2887 电子计算机场地通用规范
MT 209 煤矿通信、检测、控制用电工电子产品通用技术要求
《晋中市煤炭工业信息化建设项目矿级初步设计》
《山西省质量标准化检查标准》（2012版）
三、系统组成及主要功能：
1、系统组成
工业视频监控中心设置在矿调度信息中心，专人监控。
本安光纤摄像仪，将实时数据通过光缆传送至矿调度信息中心，现场实时图像信号经光纤传送至调度信息中心，对采集的视频图像实时信息，编解码处理，录像存储，图像在调度信息中心电视墙和大屏系统实时显示。
同时，每路图像应单独设置IP地址，供上级信息中心随机监控调用和录像查询。
2、系统主要功能：
1）实时图像浏览，
系统具有视频自动巡视和图像分组功能。
系统具有对不同编码格式的视频编码数据进行统一解码，统一输出显示，图像显示和录像自动校时功能。
可在图像的任意位置叠加名称、时间等字符信息。
支持云台和快球的方向控制。
支持将任意实时
直播图像存放成JPEG或BMP格式图像。
2）录像与存储
支持手动、自动定时录像，图像丢失告警。
具备视音频存储能力，图像存储格式为D1或4CIF，且存储时间大于30天。
视频监视、录象查询、录象导出等功能。
多画面同时回放（最多16个），回放时将任意画面图像存放成JPEG或BMP格式，3）报警联动
监控系统能够接入各种标准的报警探测器，支持多种型号报警主机的连接。
当发生报警时，自动启动各种对应的联动设备。
客户端弹出告警信息。
4）视频上传功能
上级信息监控中心可以同时实时调取4路图像，两路图像供轮训显示。
视频图像通过万能解码器上电视墙，通过NVR来存储图像，监控系统与报警系统以软联动方式实现。
报警信息自动弹出。
5）系统管理功能
网络客户端采用集中管理模式，统一管理设置参数、权限等；
系统管理员具有最高权限，能对相关人员的权限和初始口令进行设置，能设置操作人员的连接权限、控制权限、管理登记等使用权限；终端用户对监控软件和设备的操作记录将自动存档，并且不能删除修改。
系统支持详细的事件日志管理记录，系统可以对用户、对系
统、对设备的参数设置、硬盘录像机登陆、报警信息、故障处理信息等项目和操作做详细的记录管理。
四、系统要求及主要技术参数
1、一般要求
系统应符合山西省煤炭工业厅有关文件标准的规定，系统中的设备应符合国家及行业有关标准的规定，并按照经规定程序批准的图样及文件制造和成套，取得“MA 安全标志”。
用于煤矿井下的监测装置应是防爆型电气设备，其输入输出信号应是本质安全型信号。
用于煤矿井下的电（光）缆应是矿用阻燃型。
1）环境条件
系统中用于煤矿井下的设备应在下列条件下正常工作：
a)环境温度：-10℃～40℃；
b)平均相对湿度：不大于 95%（＋25℃）；
c)大气压力：80 kPa～106 kPa；
d)有爆炸性气体混合物，但无显著振动和冲击、无破坏绝缘的腐
蚀性气体。
2）供电电源
地面设备交流电源：额定电压：220V，允许偏差±10%；
井下设备交流电源：额定电压：127V/660V，允许偏差±10%；
2、主要技术指标
1）网络硬盘录像机NVR：单机支持48路2M标清数字视频接入，64路标清直播、24路标清点播：8个SATA硬盘接口；2个千兆网口；
16路报警输入4路报警输出；支出数字矩阵；支持本地回显；2U标准机箱；16T硬盘
2）万能解码器：支持主流IP摄像机解码，提供4个VGA，支持4屏同时显示输出。
3）矿用本安摄像机：配置彩色CCD。
视频电信号输出为正极性全电视信号，幅度为VP-P≥0.8V（75Ω平衡负载）；光纤输出：LED波长0.85um,光功率不小于10uw,波长为1.3um，光功率不小于15uw；在0.001Lux的照度下进行摄像，看清景物，直接输出本安光信号；
4）矿用隔爆兼本安型不间断电源：直流12V，电流不大于500mA （本安电源）
5）地面枪机：配置彩色CCD，日夜功能。
B/W 600TVL Color 480TVL,照度彩色0.1Lux/F1.2，黑白0.01Lux 定焦镜头：6mm/F1.2,可视角度：42度。
五、系统布置图及材料清单
安装地点明细
系统布置图
主要材料清单
注：如厂方配置改变可相应调整明细。
六、安装维修服务
1、安装服务
系统安装由供方负责，矿方配合。
在施工安装前，供方应协同矿方技术人员一同确认现场安装条件，核对材料清单，绘制施工安装系统图，符合安装条件，确认无问题后，共同制定施工安装方案，编制施工安装技术安全措施，明确责任，并经矿方相关部门及领导审批后方可施工。
施工中，发现争议问题，立即停止施工。
再行协商，无异议后方可再进行设备的安装和调试；调试完毕，向有关操作人员详细讲解产品的性能、特点、操作程序及有关注意事项。
2、系统验收
系统安装试运行一周后，确认系统运行正常，各种功能，参数达到设计要求后，由厂方和矿方及监理三方共同验收，现场查验所有产品保证为原装正品，且和合同及技术协议清单相符，线路及设备布置整齐，规范，严格按照标准施工，符合相关技术要求，并提供完整的系统验收资料三套，确保能够通过矿井投产验收。
3、维修服务
所有设备及配件均质保一年。
在保修期内提供免费到现场进行维修工作；厂方应提供易损配件清单供现场维护使用。
在厂方接到通知后8小时内赶到现场排除故障；
厂方提供相应的《安装说明书》、《使用说明书》、《出厂产品合格证》和《到场交货清单》。
4、质量保证
1）对系统进行安装与调试,并免费为矿方培训产品操作及维护人
员。
负责对现场人员在运行、维护和试验等方面的培训。
终身免费提供技术咨询。
2）在产品质保期内提供免费技术服务与更换或维修；
3）免费提供相关维护专用工具及全套系统技术资料和设备相关说明书。
4）终身提供系统备件更换，免费提供系统软件、上传软件更新升级业务。
2014.08.15。
