适筋梁受弯性能试验

《混凝土结构设计原理》实验指导书及报告书专业班级：姓名：学号:实验成绩：土木建筑工程学院结构实验室2017年11月实验一钢筋混凝土单筋矩形梁正截面受弯承载力试验一、试验目的1、观察适筋梁的破坏过程(裂缝出现及开展，挠度变化及破坏特征)。

2、观察适筋梁纯弯段在使用阶段的裂缝宽度及裂缝间距。

3、验证平截面假定。

4、初步了解正截面科学研究的基本方法。

二、试件设计为了确保梁正截面受弯破坏，试件的剪弯区段配置足够数量箍筋。

纵筋端部锚固也足够可靠。

图1－1和表1－1给出了L－1(适筋梁)的配筋详图及截面参数。

设计时，砼采用C30，架立钢筋HPB300级钢筋，纵向受力筋HRB400级钢筋。

表1－1 实验梁参数图1－1 配筋详图三、试件制作试件采用干硬性砼，振捣器振捣，蒸气养护或自然养护28天，制作试件同时预留砼立方体试块(150mm×150mm×150mm)和纵向受力钢筋试件以测得砼和钢筋的实际强度，所用钢筋不得冷拉。

表1－2 材料强度四、加荷装置采用三等分点加荷，梁中部为纯弯区段，见图1－2。

图1－2 加载装置示意图五、仪表安装1、百分表(φ1～φ3)用来测定梁的挠度，其中φ1、φ2用来测定支座沉降。

123f ()2φφφ＋挠度＝－2、用应变片来测定纵向应变以验证平截面假定。

3、分配梁应与试件在同一平面内，并对中。

4、通过加载系统电脑直接显示所加荷载。

六、安全措施及注意事项为了得到准确可靠的试验数据以及保证试验过程中人和仪器仪表的安全，应做到：1、试验区域必需清洁整齐。

2、加荷系统稳定可靠。

3、为了防止仪表损坏，在安装时应轻拿轻放，用力要适当，并绑好安全绳。

4、在试验中不能够触动仪表，以免影响读数。

5、试验梁下设安全垫块以免梁破坏时伤害操作人员和破坏仪表。

6、试验过程中为避免人员伤害，不得在试件破坏阶段离试件过近（尤其不能在试件底面观察）。

七、加荷制度1、荷载分级不宜超过计算破坏荷载的10％，构件开裂前每级荷载宜取计算破坏荷载的10％，超过计算破坏荷载的90%后，取5％。

郑州大学现代远程教育《综合性实践环节》试验指导赵军楚留声编一、试验名称：钢筋混凝土梁正截面受弯性能试验（一）试验目的1.了解适筋梁、超筋梁和少筋梁的受力过程和破坏特征以及配筋率对破坏特征的影响。

2.验证钢筋混凝土受弯构件正截面承载力计算理论和计算公式。

3.掌握钢筋混凝土受弯构件的试验方法及荷载、应变、挠度、裂缝宽度等数据的测试技术和有关仪器的使用方法。

4.培养学生对钢筋混凝土构件试验分析的初步能力。

（二）试验构件和仪器布置1.试验梁分三种，即、、，其几何尺寸及配筋见图1。

试验梁制作时每根梁（或每盘混凝土）取150×150×150mm试块三个，以确定混凝土强度。

每种直径和钢筋取300mm长试件三根，以测定钢筋的屈服强度、极限强度和延伸率。

2.加荷装置和仪表布置试验梁放置于静力试验台座上，通过加荷架用千斤顶施加荷载。

加荷装置见图2所示。

每根梁布置百分表5块，以测定跨中挠度。

用电阻应变仪量测钢筋和混凝土在各级荷载作用下的应变。

（三）试验准备工作认真学习有关专业知识，了解钢筋混凝土梁的正截面破坏形态。

（四）试验前在材料试验机上对钢筋试件和混凝土试块进行试验，以确定钢筋的屈服强度和极限强度、延伸率以及混凝土的立方体抗压。

根据测定的求出混凝土棱柱体抗压强度、抗拉强度及弹性模量的试验值。

图1图 2（五）估算开裂荷载图3为试验梁加荷时的计算简图。

纯弯段CD的弯矩为图 3 开裂弯矩按下式计算M cr=0.292(1+2.5a1)f t bh2式中b、h分别为试验梁的宽度和高度。

为钢筋的截面积。

，为钢筋的弹性模量，取值2.1× Mpa,为砼弹性模量。

则开裂荷载为（六）估算破坏荷载1.计算ρmax=ξα1f c/f yρmin=0.45f t/f y本试验单排钢筋a=35mm。

2.计算破坏弯矩若≤表示试验梁为少筋梁则=若＜≤表示试验梁为适筋梁则x= f y A s/(α1f c b)M u=α1f c bx(h0-0.5x) 若＞表示试验梁为超筋梁则由α1f c bx=σs A s解出x按下式计算破坏弯矩：M u= σs A s(h0-0.5x)3.计算破坏荷载（七）试验步骤1．量测实际尺寸，熟悉仪表操作。

标准实用L ENGINEERING《混凝土结构基本原理》试验课程作业适筋梁受弯破坏试验设计方案试验课教师黄庆华学号手机号任课教师顾祥林合作者适筋梁受弯破坏试验设计方案一、 试验目的：（1） 通过实践掌握试件的设计、实验结果整理的方法。

（2） 加深对混凝土基本构建受力性能的理解。

（3） 更直观的了解适筋梁受弯破坏形态及裂缝发展情况。

（4） 验证适筋梁破坏过程中的平截面假定。

（5） 对比实验值与计算理论值，从而更好地掌握设计的原理。

二、 试件设计：（1）试件设计的依据根据梁正截面受压区相对高度ξ和界限受压区相对高度b ξ的比较可以判断出受弯构件的类型：当b ξξ≤时，为适筋梁；当b ξξ>时，为超筋梁。

界限受压区相对高度b ξ可按下式计算：b y s 0.810.0033f E ξ=+在设计时，如果考虑配筋率，则需要确保1αρρξ≤=c b byf f其中在进行受弯试件梁设计时，yf 、s E 分别取《混凝土结构设计规》规定的钢筋受拉强度标准值和弹性模量；进行受弯试件梁加载设计时，y f、s E 分别取钢筋试件试验得到钢筋受拉屈服强度标准值和弹性模量。

同时，为了防止出现少筋破坏，需要控制梁受拉钢筋配筋率ρ大于适筋构件的最小配筋率min ρ，其中min ρ可按下式计算：t min y0.45f f ρ=（2）试件的主要参数 ①试件尺寸（矩形截面）：b ×h ×l ＝180×250×2200mm ； ②混凝土强度等级：C35；③纵向受拉钢筋的种类：HRB400；④箍筋的种类：HPB300（纯弯段无箍筋）； ⑤纵向钢筋混凝土保护层厚度：25mm ；综上所述，试件的配筋情况见图3和表1：图3 梁受弯实验试件配筋试件 编号试件特征配筋情况预估荷载P (kN) ①② ③P cr P y P u MLA适筋梁4162φ10φ850(2)32.729147.266.629说明：预估荷载按照《混凝土结构设计规》给定的材料强度标准值计算，未计试件梁和分配梁的自重。

适筋梁受弯性能试验【试验目的】1、 通过观察混凝土适筋梁受弯破坏的全过程，研究认识混凝土适筋梁的受弯性能。

2、 理解和掌握钢筋混凝土适筋梁受弯构件的实验方法和实验结果，通过实践掌握试件的设计、实验结果整理的方法。

3、 通过撰写实验报告的过程，加深对混凝土结构适筋梁构件受弯性能的理解。

【试件设计】试件的主要参数：试件长度：L=2000mm ； 试件尺寸（矩形截面）：b ×h ＝200mm ×300mm ； 混凝土强度等级：C30；纵向受拉钢筋的种类：HRB400；箍筋的种类：HPB235（纯弯段无箍筋）； 纵向钢筋混凝土保护层厚度：25mm ； 试件的配筋情况见图1和表1；图1 适筋梁受弯试验试件配筋表1 适筋梁受弯试件的配筋说明：预估荷载按照《混凝土结构设计规范》给定的材料强度标准值计算，未计试件梁和分配梁的自重。

【试验装置和加载方式】 1、试验装置图2为进行适筋梁受弯性能试验采用的加载装置，加载设备为千斤顶。

采用两点集中力加载，在跨中形成纯弯段，由千斤顶及反力梁施加压力，分配梁分配荷载，压力传感器测定荷载值。

适筋梁受弯性能试验，取L =2000mm ，a =150mm ，b =600mm ，c=500 mm 。

1—试验梁；2—滚动铰支座；3—固定铰支座；4—支墩；5—分配梁滚动铰支座；6—分配梁滚动铰支座；7—集中力下的垫板；8—分配梁；9—反力梁及龙门架；10—千斤顶；图2 适筋梁受弯试验装置图（a）加载简图（kN，mm）（b）弯矩图（kNm）（c）剪力图（kN）图3 适筋梁受弯试验加载和内力简图2、加载方式（1）单调分级加载机制试件的加载简图和相应的弯矩、剪力图见图2和3所示。

梁受弯试验采用单调分级加载，每次加载时间间隔为15分钟。

在正式加载前，为检查仪器仪表读数是否正常，需要预加载，预加载所用的荷载是分级荷载的前2级。

对于适筋梁：（1）在加载到开裂试验荷载计算值的90％以前，每级荷载不宜大于开裂荷载计算值的20％；（2）达到开裂试验荷载计算值的90％以后，每级荷载值不宜大于其荷载值的5％；（3）当试件开裂后，每级荷载值取10％的承载力试验荷载计算值（P u）的级距；（4）当加载达到纵向受拉钢筋屈服后，按跨中位移控制加载，加载的级距为钢筋屈服工况 ；（5）加载到临近破坏前，拆除所有仪表，然后加载至破坏。

适筋梁正截面受弯性能分析一、适筋梁的工作阶段水工结构工程中钢筋混凝土单筋矩形截面适筋梁的荷载试验，采用四点弯曲试验，即两端支座，中间部位的三分点对称施加两个集中荷载。

略去梁的自重，在梁的中间区段，产生纯弯曲变形。

得出适筋梁正截面工作的三阶段：第Ⅰ阶段：弹性工作阶段。

当弯矩较小时，梁基本上处于弹性工作状态，混凝土的应变和应力分布符合材料力学规律，即沿截面高度呈直线规律变化，混凝土受拉区未出现裂缝。

荷载逐渐增加后，受拉区混凝土塑性变形发展，拉应力图形呈曲线分布。

当荷载增加到使受拉区混凝土边缘纤维拉应变达到混凝土的极限拉应变时，混凝土将开裂，拉应力达到混凝土的抗拉强度。

这种将裂未裂的状态标志着第I 阶段的结束，称为Ia 状态，此时截面所能承担的弯矩称为开裂弯矩Mcr。

Ia 状态是构件抗裂验算的依据。

第Ⅱ阶段：带裂缝工作阶段。

当外力 F 继续增加导致弯矩增大时，受拉区混凝土边缘纤维应变超过极限拉应变，混凝土开裂，截面进入第Ⅱ阶段。

在开裂截面，受拉区混凝土逐渐退出工作，拉力主要由钢筋承担；随着荷载的不断增大，裂缝向受压区方向延伸，中和轴上升，裂缝宽度加大，又出现新的裂缝；混凝土受压区的塑性变形有一定的发展，压应力图形呈曲线分布。

当荷载继续增加使受拉钢筋的拉应力达到屈服强度fy 时，截面所承担的弯矩称为屈服弯矩My，这标志着第Ⅱ阶段的结束。

是裂缝宽度验算和变形验算的依据。

第Ⅲ阶段：破坏阶段。

随着受拉钢筋的屈服，裂缝急剧开展，宽度变大，构件挠度快速增加，形成破坏的前兆。

由于中和轴高度上升，混凝土受压区高度不断缩小。

当受压区边缘混凝土压应变达到极限压应变Mcu时，混凝土压碎，梁完全破坏，混凝土压碎作为第Ⅲ阶段结束的标志，称为Ⅲa 状态。

Ⅲa 状态是构件承载力计算的依据。

二、适筋梁正截面破坏特征配筋率N 适中的梁，称为适筋梁。

这种梁的破坏是钢筋首先屈服，裂缝开展很大，然后受压区混凝土达到极限压应变而压碎。

前面讨论的工作三阶段和应力"应变分布是针对适筋梁而言。

吉林建筑工程学院受弯构件实验指导书及实验报告班级姓名学号土木工程系结构实验室二OO四年实验一短期荷载下单筋矩形截面梁正截面强度试验一、实验目的通过适筋梁的试验，加深对受弯构件正截面三个工作阶段的认识，并验证正截面强度计算公式。

二、试验内容和要求1、试件在纯弯曲段的裂缝出现和展开过程，并记下抗裂荷载P s cr(M s cr)量测试件在各级荷载下的跨中挠度值。

绘制梁跨中挠度的M-f P s cr(M s cr)图。

2、测试件在纯弯曲段沿截面高度的平均应变，绘制沿梁高度的应变分布图形。

3、观察和描述试件破坏情况和特征，记下破坏荷载P s p(M s u)。

验证理论公式，并对试验值和理论值进行比较。

三、试件和试验方法1、试件试验梁混凝土强度等级为C20，试件尺寸和配筋如图1-1所示。

2、试验设备及仪器①千斤顶及加荷架②百分表③手持式应变仪 ④电阻应变仪 ⑤电阻应变片 ⑥读数显微镜3、 试验方法①用千斤顶和反力架进行二点加载。

②用百分表测读挠度。

③用手持应变仪沿截面高度的平均应变。

④电阻应变计计录受拉钢筋应变值。

仪表布置如图1-2所示图24、试验步骤①在未加荷前用百分表及手持应变仪读初读数，检查有无初始干缩裂缝。

②加第一级荷载后读手持式应变仪，以量测梁未开裂时，沿截面高度的平均应变值。

③电阻应变计记录受拉区应变，判断有无开裂。

④估计试验梁的抗裂荷载，在梁开裂前分三级加荷，如仍未开裂，再少加些，直到裂缝出现，记下荷载值P scr (M scr )，每次加荷后，持荷五分钟后读百分表，以量测试件支座和跨中位移值。

⑤试验梁出裂后至荷载之间分二次加荷，每次加荷五分钟后读百分表，至使用荷载时读应变仪，用读数放大镜读取最大裂缝宽度。

⑥使用荷载理论值M u之间分三次加荷。

百分表每次都读，至第二次加荷后读应变仪，读后拆除百分表。

如第三次加荷后仍不破坏，再酌量加荷直至破坏。

破坏时，仔细观察梁的破坏特征，并记下破坏荷载P s p(M s u)。

钢筋混凝土梁受弯性能实验任务书班级姓名学号中国矿业大学力学与建筑工程学院二零一三年十月一、实验目的钢筋混凝土梁受弯性能实验是土木工程专业学生的结构实验课之一，具体包括适筋梁的受弯性能实验和超筋梁的受弯性能实验两部分。

通过该实验，使学生了解钢筋混凝土适筋梁从开裂前的接近弹性工作过程到开裂后的弹塑性工作过程再到屈服后的接近塑性破坏过程等全程受力性能；了解钢筋混凝土超筋梁仅有开裂前的接近弹性工作过程和开裂后的弹塑性工作过程然后受压边缘混凝土压碎而突然破坏的全程受力性能；对比适筋梁和超筋梁在开裂荷载及极限荷载上的异同以及二者在极限荷载时的裂缝分布和挠度大小的区别。

同时，通过该实验，使学生了解结构试验的基本程序，了解结构试验基本仪器的使用方法，学会对实验结果的整理与分析，提高动手能力和独立思考能力，为今后从事科学试验研究打下基础。

二、实验内容（1）绘制梁的荷载—挠度曲线，了解梁的全程工作特征，分析开裂荷载、屈服荷载、极限荷载之间的大小关系以及适筋梁和超筋梁在开裂荷载和极限荷载上的对比关系。

（2）根据钢筋混凝土结构理论，计算两种梁的开裂荷载标准值及极限荷载设计值，并与对应的实验值进行比较，了解它们之间的差别。

（3）根据跨中及两个加载点处的竖向位移绘制若干级荷载下梁的变形曲线，分析曲线特征。

（4）绘制若干级荷载下梁跨中段（例如150mm长）平均纵向应变分布图，验证平截面假定的适用性。

（5）观察并描绘裂缝的出现与发展，绘制正常使用极限状态（近似按计算极限荷载设计值的80%确定）及承载能力极限状态（实测极限荷载时）两种情况下一个侧面的裂缝图，量测裂缝间距及最大裂缝宽度，分析裂缝分布特征及发展规律。

三、实验仪器实验主要仪器如图1，主要包括：反力架（1）、加载千斤顶（2）、压力传感器（3）、电测百分表（4）及千分表（5）、数据采集仪（6）、放大镜（7）、裂缝观测仪（8）等。

图1 实验仪器照片四、试件设计适筋梁和超筋梁的试件设计如图2。

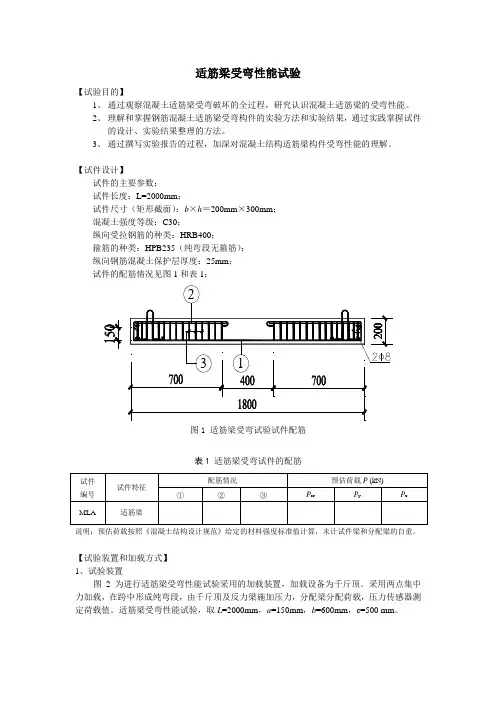

适筋梁受弯性能试验【试验目的】1、 通过观察混凝土适筋梁受弯破坏的全过程，研究认识混凝土适筋梁的受弯性能。

2、 理解和掌握钢筋混凝土适筋梁受弯构件的实验方法和实验结果，通过实践掌握试件的设计、实验结果整理的方法。

3、 通过撰写实验报告的过程，加深对混凝土结构适筋梁构件受弯性能的理解。

【试件设计】试件的主要参数：试件长度：L=2000mm ； 试件尺寸（矩形截面）：b ×h ＝200mm ×300mm ； 混凝土强度等级：C30；纵向受拉钢筋的种类：HRB400；箍筋的种类：HPB235（纯弯段无箍筋）； 纵向钢筋混凝土保护层厚度：25mm ； 试件的配筋情况见图1和表1；图1 适筋梁受弯试验试件配筋表1 适筋梁受弯试件的配筋说明：预估荷载按照《混凝土结构设计规范》给定的材料强度标准值计算，未计试件梁和分配梁的自重。

【试验装置和加载方式】 1、试验装置图2为进行适筋梁受弯性能试验采用的加载装置，加载设备为千斤顶。

采用两点集中力加载，在跨中形成纯弯段，由千斤顶及反力梁施加压力，分配梁分配荷载，压力传感器测定荷载值。

适筋梁受弯性能试验，取L =2000mm ，a =150mm ，b =600mm ，c=500 mm 。

1—试验梁；2—滚动铰支座；3—固定铰支座；4—支墩；5—分配梁滚动铰支座；6—分配梁滚动铰支座；7—集中力下的垫板；8—分配梁；9—反力梁及龙门架；10—千斤顶；图2 适筋梁受弯试验装置图（a）加载简图（kN，mm）（b）弯矩图（kNm）（c）剪力图（kN）图3 适筋梁受弯试验加载和内力简图2、加载方式（1）单调分级加载机制试件的加载简图和相应的弯矩、剪力图见图2和3所示。

梁受弯试验采用单调分级加载，每次加载时间间隔为15分钟。

在正式加载前，为检查仪器仪表读数是否正常，需要预加载，预加载所用的荷载是分级荷载的前2级。

对于适筋梁：（1）在加载到开裂试验荷载计算值的90％以前，每级荷载不宜大于开裂荷载计算值的20％；（2）达到开裂试验荷载计算值的90％以后，每级荷载值不宜大于其荷载值的5％；（3）当试件开裂后，每级荷载值取10％的承载力试验荷载计算值（P u）的级距；（4）当加载达到纵向受拉钢筋屈服后，按跨中位移控制加载，加载的级距为钢筋屈服工况；（5）加载到临近破坏前，拆除所有仪表，然后加载至破坏。

土木工程学院《混凝土结构设计基本原理》实验指导书及实验报告适用专业：土木工程周淼编班级：姓名：学号：河南理工大学2018 年9 月实验一钢筋混凝土梁受弯性能试验一、实验目的1.了解适筋梁的受力过程和破坏特征；2.验证钢筋混凝土受弯构件正截面强度理论和计算公式；3.掌握钢筋混凝土受弯构件的实验方法及荷载、应变、挠度、裂缝宽度等数据的测试技术和有关仪器的使用方法；4.培养学生对钢筋混凝土基本构件的初步实验分析能力。

二、基本原理当梁中纵向受力钢筋的配筋率适中时，梁正截面受弯破坏过程表现为典型的三个阶段：第一阶段——弹性阶段（I阶段）：当荷载较小时，混凝土梁如同两种弹性材料组成的组合梁，梁截面的应力呈线性分布，卸载后几乎无残余变形。

当梁受拉区混凝土的最大拉应力达到混凝土的抗拉强度，且最大的混凝土拉应变超过混凝土的极限受拉应变时，在纯弯段某一薄弱截面出现首条垂直裂缝。

梁开裂标志着第一阶段的结束。

此时，梁纯弯段截面承担的弯矩M cr称为开裂弯矩。

第二阶段——带裂缝工作阶段（II阶段）：梁开裂后，裂缝处混凝土退出工作，钢筋应力急增，且通过粘结力向未开裂的混凝土传递拉应力，使得梁中继续出现拉裂缝。

压区混凝土中压应力也由线性分布转化为非线性分布。

当受拉钢筋屈服时标志着第二阶段的结束。

此时梁纯弯段截面承担的弯矩M y称为屈服弯矩。

第三阶段——破坏阶段（III阶段）：钢筋屈服后，在很小的荷载增量下，梁会产生很大的变形。

裂缝的高度和宽度进一步发展，中和轴不断上移，压区混凝土应力分布曲线渐趋丰满。

当受压区混凝土的最大压应变达到混凝土的极限压应变时，压区混凝土压碎，梁正截面受弯破坏。

此时，梁承担的弯矩M u 称为极限弯矩。

适筋梁的破坏始于纵筋屈服，终于混凝土压碎。

整个过程要经历相当大的变形，破坏前有明显的预兆。

这种破坏称为适筋破坏，属于延性破坏。

三、试验装置6—分配梁固定铰支座；7—集中力下的垫板；8—分配梁；9—反力横梁；10—千斤顶； 图1 钢筋混凝土梁受弯试验装置图0.25P（b ）弯矩图（kN·m）P /2 P /2100 1005 005 00 5 0017 00（ a ）加载简图（ kN ， mm ）（ c ）剪力图（ kN ）P /2图 2 梁受弯试验加载和内力简图图 1 为本课程进行梁受弯性能试验采用的加载装置，加载设备为千斤顶。

《混凝土结构基本原理》试验课程作业混凝土结构基本原理试验报告试验名称 适筋梁受弯实验试验课教师 赵勇 姓名 王xx 学号1xxxxxx 手机号 188xxxxxxxx 任课教师 李方元 日期2014年10月24日L ENGINEERING目录1. 试验目的 (2)2. 试件设计 (2)2.1 材料和试件尺寸 (2)2.2 试件设计 (2)2.3 试件的制作 (4)3. 材性试验 (4)3.1 混凝土材性试验 (4)3.2 钢筋材性试验 (4)4. 试验过程 (5)4.1 加载装置 (5)4.2 加载制度 (7)4.2.1单调分级加载机制 (7)4.2.2承载力极限状态确定方法 (7)4,2.3具体加载方式 (7)4.3量测与观测内容 (7)4.3.1 荷载 (8)4.3.2 纵向钢筋应变 (8)4.3.3 混凝土平均应变 (8)4.3.4 挠度 (8)4.3.5 裂缝 (9)4.4 裂缝发展及破坏形态 (9)5. 试验数据处理与分析 (10)5.1 试验原始资料的整理 (10)5.2 荷载-挠度关系曲线 (10)5.3 弯矩-曲率关系曲线 (12)5.5 正截面承载力分析 (14)5.6 斜截面承载力分析 (15)5.7 构件的承载力分析 (16)6 结论 (16)1. 试验目的（1）观察并掌握适筋梁受弯破坏的力学行为和破坏模式； （2）掌握构件加载过程中裂缝和其他现象的描述和记录方法； （3）掌握对实验数据的处理和分析方法；（4）学会利用数据分析实验过程中的现象，尤其是与理论预期有较大偏差的现象； （5）通过撰写实验报告的过程，加深对混凝土结构适筋梁构件受弯性能的理解。

2. 试件设计2.1 材料和试件尺寸（1）钢筋：纵筋HPB335、箍筋HPB235 （2）混凝土强度等级：C20（3）试件尺寸（矩形截面）：b ×h ×l ＝120×200×1800mm2.2 试件设计（1）试件设计的依据根据梁正截面受压区相对高度ξ和界限受压区相对高度b ξ的比较可以判断出受弯构件的类型：当b ξξ≤时，为适筋梁。

适筋梁正截面受弯的三个阶段1. 截面受弯的初始阶段在截面受弯的初始阶段，适筋梁的中心线开始出现弯曲，而且截面的高度在弯曲的过程中也会发生变化，这种变化是由于梁的弯曲变形所致。

此外，梁的弯曲变形也会影响梁的内力分布，使得梁的中心线受到更大的压力，而梁的边缘则受到更小的压力。

此外，梁的弯曲变形也会导致梁的抗弯强度减弱，使得梁的弯曲变形率增加。

2. 截面受弯的中间阶段在适筋梁正截面受弯的中间阶段，梁的受力状况发生了变化。

此时，梁的内力主要由弯矩和剪力组成，其中弯矩在梁的轴向上均匀分布，而剪力在梁的截面上均匀分布。

此外，梁的受力状况还受到梁的轴向刚度和截面刚度的影响，因此，梁的受力分布也会发生变化。

此外，梁的受力状况还受到梁的抗弯刚度的影响，因此，梁的受力分布也会发生变化。

此外，梁的受力状况还受到梁的抗弯刚度的影响，因此，梁的受力分布也会发生变化。

在此阶段，梁的受力状况会发生变化，但是梁的整体结构仍然是稳定的，因此，梁的受力分布也会发生变化。

3. 截面受弯的最终阶段在截面受弯的最终阶段，梁的纵向受力和横向受力均达到最大值。

此时，梁的受力状态可以用一个名为“等效状态”的概念来描述。

等效状态指的是梁的横向受力和纵向受力分别达到最大值，并且它们之间的比值恒定不变。

此外，在这个阶段，梁的抗弯刚度也达到最大值，这意味着梁的弯曲变形达到最大值。

由于梁的抗弯刚度达到最大值，因此在这个阶段，梁的弯曲变形将不再增加，而是保持稳定。

4. 截面受弯的变形性能截面受弯的变形性能取决于材料的弹性模量、截面的几何形状、混凝土的强度和抗裂性能。

当梁受弯时，截面会发生变形，变形程度取决于梁的弯矩和截面的几何形状。

第一阶段，截面受弯变形是由于混凝土的弹性变形而产生的，混凝土的弹性变形是由于混凝土的弹性模量和截面的几何形状所决定的。

第二阶段，截面受弯变形是由于混凝土的屈服变形而产生的，混凝土的屈服变形是由于混凝土的强度和抗裂性能所决定的。

适筋梁受弯实验流程
适筋梁受弯实验流程：
①试件设计：根据实验目的设计试件尺寸、配筋、混凝土强度等级等参数。

②材料准备：选择符合设计要求的混凝土和钢筋，确保材料质量。

③试件制作：浇筑混凝土，植入钢筋，确保钢筋位置准确，养护至指定强度。

④试件标记：在试件上标记用于观测的裂缝出现和发展位置。

⑤加载装置准备：设置加载设备，如千斤顶，以及位移传感器、应变片等测量仪器。

⑥试件安装：将试件正确安装于加载装置上，确保加载方向与试件轴线一致。

⑦预加载：施加小量预加载，检查测量系统和加载设备的工作状态。

⑧正式加载：逐步增加荷载，直至试件破坏，记录荷载与变形关系。

⑨数据记录：在加载过程中，持续记录荷载、位移、裂缝宽度等数据。

⑩破坏观察：注意观察裂缝的发生、发展以及最终破坏模式。

⑪实验终止：当试件达到破坏状态，立即停止加载，确保实验安全。

⑫数据整理：实验结束后，整理实验数据，分析适筋梁的受弯性能。

⑬撰写报告：基于实验数据和观察，撰写详细的实验报告，总结实验成果。

适筋梁跨中单点加载受弯破坏梁1、实验目的：通过适筋梁三分点加载受弯破坏实验，认识混凝土结构构件的受力全过程、加深对混凝土结构基本构件受力性能的理解和掌握，了解、掌握混凝土受弯和受压构件基本性能的试验方法。

要求：1）参加并完成规定的实验项目内容，理解和掌握钢筋混凝土构件的实验方法和实验结果，过实践掌握试件的设计、实验结果整理和实验报告的撰写。

2）在学习钢筋混凝土受弯构件正截面受力性能的基础上，通过钢筋混凝土简支梁的设计、制作和受弯全过程的实验，对受弯承载力、刚度和裂缝进行测定，并对破坏形态进行观测，进一步加强对钢筋混凝土梁受弯性能、正截面承载力计算理论、裂缝及变形性能的理解。

3）写出实验报告。

2、实验内容：（1）按小组参加实验，观察分级荷载下适筋梁试件受弯破坏的全过程，观测裂缝的产生并绘制裂缝分布和破坏形式示意图，记录开裂荷载，观测梁的破坏形式。

（2）肉眼观察裂缝的产生与发展，并用笔在刷白的试件上画出裂缝的发展，测出裂缝宽度和间距，试验结束后手工绘制裂缝展开图，作裂缝分析；（3）获取材料试验数据，计算钢筋、混凝土强度等指标；（4）电脑记录试验全过程的数据，根据荷载、应变、位移等数据绘制荷载挠度曲线图、荷载-曲率关系曲线、荷载-总进应变关系曲线等，并进行钢筋混凝土适筋梁正、斜截面受弯承载力分析，完成试验报告。

（5）并与适筋梁跨中单点加载受弯破坏实验进行对比、试件介绍试件设计图纸及相应说明1、试件设计：试件设计要求：试件在规定的荷载作用下，能够或只能发生规定的破坏形式，不会发生其他形式的破坏。

对于受弯破坏梁，按三分点加载和跨中单点加载两种情况，验算跨中正截面抗弯承载力和受剪区段斜截面抗剪承载力，对于抗剪承载力的荷载应为抗弯承载力的荷载的 1.9倍（适筋梁）。

世軌火f谢蘇）下磁&为锻坏VL£ OU灘j TWMt^ZtSOiMLU 下部耐加曲4.C^WAtHHEtt相耳》哄试件主要参数：1）构件尺寸（矩形截面）：b x h x l=100mm< 150m M 1400mm;2）混凝土强度等级：C25;3）纵向受拉钢筋：2①14;4）箍筋：场@75;5）纵向受压：208;6）梁的配筋图如附图2所示2、试件制作：1）材料准备，钢筋下料、制作，其他材料；2）应变测点布置，应变片粘贴、保护等；3）钢筋绑扎，支模板，浇捣混凝土；4）养护。
