通用-低压电缆选型表

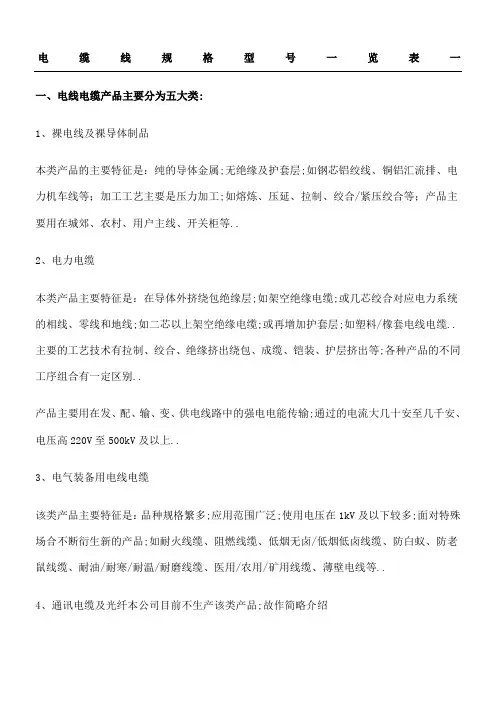

电缆线规格型号一览表精华版电缆线规格型号一览表一、电线电缆产品主要分为五大类:1、裸电线及裸导体制品本类产品的主要特征是：纯的导体金属，无绝缘及护套层，如钢芯铝绞线、铜铝汇流排、电力机车线等；加工工艺主要是压力加工，如熔炼、压延、拉制、绞合/紧压绞合等；产品主要用在城郊、农村、用户主线、开关柜等。

2、电力电缆本类产品主要特征是：在导体外挤(绕)包绝缘层，如架空绝缘电缆，或几芯绞合(对应电力系统的相线、零线和地线),如二芯以上架空绝缘电缆，或再增加护套层，如塑料/橡套电线电缆。

主要的工艺技术有拉制、绞合、绝缘挤出(绕包)、成缆、铠装、护层挤出等，各种产品的不同工序组合有一定区别。

产品主要用在发、配、输、变、供电线路中的强电电能传输，通过的电流大(几十安至几千安)、电压高(220V至500kV及以上)。

3、电气装备用电线电缆该类产品主要特征是：品种规格繁多，应用范围广泛，使用电压在1kV及以下较多，面对特殊场合不断衍生新的产品，如耐火线缆、阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温/耐磨线缆、医用/农用/矿用线缆、薄壁电线等。

4、通讯电缆及光纤(本公司目前不生产该类产品，故作简略介绍)随着近二十多年来，通讯行业的飞速发展，产品也有惊人的发展速度。

从过去的简单的电话电报线缆发展到几千对的话缆、同轴缆、光缆、数据电缆，甚至组合通讯缆等。

该类产品结构尺寸通常较小而均匀，制造精度要求高。

5、电磁线(绕组线)(本公司目前不生产该类产品，故作简略介绍)主要用于各种电机、仪器仪表等。

电线电缆的衍生/新产品:电线电缆的衍生/新产品主要是因应用场合、应用要求不同及装备的方便性和降低装备成本等的要求，而采用新材料、特殊材料、或改变产品结构⒒蛱岣吖ひ找蟆⒒蚪煌分值牟方凶楹隙?采用不同材料如阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温线缆等；改变产品结构如：耐火电缆等；提高工艺要求如：医用线缆等；组合产品如：OPGW等；方便安装和降低装备成本如：预制分支电缆等。

电缆线规格型号一览表一一、电线电缆产品主要分为五大类:1、裸电线及裸导体制品本类产品的主要特征是：纯的导体金属;无绝缘及护套层;如钢芯铝绞线、铜铝汇流排、电力机车线等；加工工艺主要是压力加工;如熔炼、压延、拉制、绞合/紧压绞合等；产品主要用在城郊、农村、用户主线、开关柜等..2、电力电缆本类产品主要特征是：在导体外挤绕包绝缘层;如架空绝缘电缆;或几芯绞合对应电力系统的相线、零线和地线;如二芯以上架空绝缘电缆;或再增加护套层;如塑料/橡套电线电缆..主要的工艺技术有拉制、绞合、绝缘挤出绕包、成缆、铠装、护层挤出等;各种产品的不同工序组合有一定区别..产品主要用在发、配、输、变、供电线路中的强电电能传输;通过的电流大几十安至几千安、电压高220V至500kV及以上..3、电气装备用电线电缆该类产品主要特征是：品种规格繁多;应用范围广泛;使用电压在1kV及以下较多;面对特殊场合不断衍生新的产品;如耐火线缆、阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温/耐磨线缆、医用/农用/矿用线缆、薄壁电线等..4、通讯电缆及光纤本公司目前不生产该类产品;故作简略介绍随着近二十多年来;通讯行业的飞速发展;产品也有惊人的发展速度..从过去的简单的电话电报线缆发展到几千对的话缆、同轴缆、光缆、数据电缆;甚至组合通讯缆等..该类产品结构尺寸通常较小而均匀;制造精度要求高..5、电磁线绕组线本公司目前不生产该类产品;故作简略介绍主要用于各种电机、仪器仪表等..电线电缆的衍生/新产品:电线电缆的衍生/新产品主要是因应用场合、应用要求不同及装备的方便性和降低装备成本等的要求;而采用新材料、特殊材料、或改变产品结构采用不同材料如阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温线缆等；改变产品结构如：耐火电缆等；提高工艺要求如：医用线缆等；组合产品如：OPGW等；方便安装和降低装备成本如：预制分支电缆等..二电缆型号-电线电缆规格型号-屏蔽电缆型号-控制电缆型号-通信电缆型号-矿用通信电缆型号-铠装电缆规格型号1类别：H——市内通信电缆HP——配线电缆HJ——局用电缆2绝缘：Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫／实心皮聚烯烃绝缘3内护层：A——涂塑铝带粘接屏蔽聚乙烯护套S——铝;钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套4特征：T——石油膏填充G——高频隔离C——自承式5外护层：23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层xianlan315 43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层2BV铜芯聚氯乙烯绝缘电线；BLV铝芯聚氯乙烯绝缘电线；BVV铜芯聚氯乙烯绝缘聚氯乙烯护套电线；BLVV铝芯聚氯乙烯绝缘聚氯乙烯护套电线；BVR铜芯聚氯乙烯绝缘软线；RV铜芯聚氯乙烯绝缘安装软线；RVB铜芯聚氯乙烯绝缘平型连接线软线；BVS铜芯聚氯乙烯绝缘绞型软线；RVV铜芯聚氯乙烯绝缘聚氯乙烯护套软线；BYR聚乙烯绝缘软电线；BYVR聚乙烯绝缘聚氯乙烯护套软线；RY聚乙烯绝缘软线；RYV聚乙烯绝缘聚氯乙烯护套软线3电缆的型号由八部分组成：一、用途代码－不标为电力电缆;K为控制缆;P为信号缆；二、绝缘代码－Z油浸纸;X橡胶;V聚氯乙稀;YJ交联聚乙烯三、导体材料代码－不标为铜;L为铝；四、内护层代码－Q铅包;L铝包;H橡套;V聚氯乙稀护套五、派生代码－D不滴流;P干绝缘；六、外护层代码七、特殊产品代码－TH湿热带;TA干热带；八、额定电压－单位KV有关电缆型号的问题1、SYV：实心聚乙烯绝缘射频同轴电缆2、SYWVY：物理发泡聚乙绝缘有线电视系统电缆;视频射频同轴电缆SYV、SYWV、SYFV适用于闭路监控及有线电视工程SYWVY、SYKV有线电视、宽带网专用电缆结构：同轴电缆单根无氧圆铜线物理发泡聚乙烯绝缘锡丝铝聚氯乙烯聚乙烯3、信号控制电缆RVV护套线、RVVP屏蔽线适用于楼宇对讲、防盗报警、消防、自动抄表等工程RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V2-24芯用途：仪器、仪表、对讲、监控、控制安装4、RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网HFC中传输数据模拟信号5、KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量6、RVV227IEC52/53聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明7、AVVR聚氯乙烯护套安装用软电缆8、SBVVHYA数据通信电缆室内、外用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用9、RV、RVP聚氯乙烯绝缘电缆10、RVS、RVB适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆11、BV、BVR聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用12、RIB音箱连接线发烧线13、KVV聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量14、SFTP双绞线传输电话、数据及信息网15、UL2464电脑连接线16、VGA显示器线17、SYV同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号含综合用同轴电缆18、SDFAVP、SDFAVVP、SYFPY同轴电缆;电梯专用19、JVPV、JVPVP、JVVP铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆三、电线电缆命名与型号命名原则及案例:电线电缆的完整命名通常较为复杂;所以人们有时用一个简单的名称通常是一个类别的名称结合型号规格来代替完整的名称;如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆..电线电缆的型谱较为完善;可以说;只要写出电线电缆的标准型号规格;就能明确具体的产品;但它的完整命名是怎样的呢电线电缆产品的命名有以下原则：1、产品名称中包括的内容1产品应用场合或大小类名称2产品结构材料或型式；3产品的重要特征或附加特征基本按上述顺序命名;有时为了强调重要或附加特征;将特征写到前面或相应的结构描述前..2、结构描述的顺序产品结构描述按从内到外的原则：导体-->绝缘-->内护层-->外护层-->铠装型式..3、简化在不会引起混淆的情况下;有些结构描述省写或简写;如汽车线、软线中不允许用铝导体;故不描述导体材料..案例：额定电压8.7/15kV阻燃铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆“额定电压8.7/15kV”——使用场合/电压等级“阻燃”——强调的特征“铜芯”——导体材料“交联聚乙烯绝缘”——绝缘材料“钢带铠装”——铠装层材料及型式双钢带间隙绕包“聚氯乙烯护套”——内外护套材料内外护套材料均一样;省写内护套材料“电力电缆”——产品的大类名称与之对应的型号写为ZR-YJV22-8.7/15;型号的写法见后面的说明..电线与电缆的区分其实;“电线”和“电缆”并没有严格的界限..通常将芯数少、产品直径小、结构简单的产品称为电线;没有绝缘的称为裸电线;其他的称为电缆；导体截面积较大的大于6平方毫米称为大电线;较小的小于或等于6平方毫米称为小电线;绝缘电线又称为布电线..电线电缆的型号组成与顺序如下：1:类别、用途2:导体3:绝缘4:内护层5:结构特征6:外护层或派生7:使锰卣1-5项和第7项用拼音字母表示;高分子材料用英文名的第位字母表示;每项可以是1-2个字母；第6项是1-3个数字..型号中的省略原则：电线电缆产品中铜是主要使用的导体材料;故铜芯代号T省写;但裸电线及裸导体制品除外..裸电线及裸导体制品类、电力电缆类、电磁线类产品不表明大类代号;电气装备用电线电缆类和通信电缆类也不列明;但列明小类或系列代号等..第7项是各种特殊使用场合或附加特殊使用要求的标记;在“-”后以拼音字母标记..有时为了突出该项;把此项写到最前面..如ZR-阻燃、NH-耐火、WDZ-低烟无卤、企业标准、-TH 湿热地区用、FY-防白蚁、企业标准等..电力电缆铠装和外护套数字数字标记铠装层外被层或外护套0无---1联锁铠装纤维外被2双层钢带聚氯乙烯外套3细圆钢丝聚乙烯外套4粗圆钢丝---5皱纹轧纹钢带---6双铝或铝合金带---7铜丝编织---8钢丝编织---电线电缆产品分类电线电缆的应用主要分为三大类:1、电力系统电力系统采用的电线电缆产品主要有架空裸电线、汇流排母线、电力电缆塑料线缆、油纸力缆基本被塑料电力电缆代替、橡套线缆、架空绝缘电缆、分支电缆取代部分母线、电磁线以及电力设备用电气装备电线电缆等..2、信息传输系统用于信息传输系统的电线电缆主要有市话电缆、电视电缆、电子线缆、射频电缆、光纤缆、数据电缆、电磁线、电力通讯或其他复合电缆等..3、机械设备、仪器仪表系统此部分除架空裸电线外几乎其他所有产品均有应用;但主要是电力电缆、电磁线、数据电缆、仪器仪表线缆等..四电线电缆规格型号代表的含义RV铜芯氯乙烯绝缘连接电缆电线AVR镀锡铜芯聚乙烯绝缘平型连接软电缆电线RVB铜芯聚氯乙烯平型连接电线RVS铜芯聚氯乙烯绞型连接电线RVV铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法：同一回路电缆根数1标称截面;0.6/1KV;如：41185+1950.6/1KV②多芯绞合型分支电缆规格表示法：同一回路电缆根数标称截面;0.6/1KV;如：4185+1950.6/1KV电线电缆规格型号说明BXBLXBXFBLXFBXR铜铝芯橡皮绝缘线铜铝芯氯丁橡皮绝缘线铜芯橡皮绝缘软线适用交流500V及以下或直流1000V及以下的电气设备及照明装置之用BVBLVBVVBLVVBVVBBLVVBBVRBV-105铜铝芯聚氯乙烯绝缘线铜铝芯聚氯乙烯绝缘氯乙烯护套圆形电线铜铝芯聚氯乙烯绝缘氯乙烯护套平形电线铜铝芯聚氯乙烯绝缘软线铜芯耐热105°C聚氯乙烯绝缘软线适用于各种交流、直流电器装置;电工仪表、仪器;电讯设备;动力及照明线路固定敷设之用RVRVBRVSRV-105RXSRX铜芯聚氯乙烯绝缘软线铜芯聚氯乙烯绝缘平行软线铜芯聚氯乙烯绝缘绞型软线铜芯耐热105°C聚氯乙烯绝缘连接软电线铜芯橡皮绝缘棉纱编织绞型软电线铜芯橡皮绝缘棉纱编织圆型软电线适用于各种交流、直流电器、电工仪表、家用电器、小型电动工具、动力及照明装置的连接BBXBBLX铜芯橡皮绝缘玻璃丝编织电线铝芯橡皮绝缘玻璃丝编织电线适用电压分别有500V及250V两种;用于室内外明装固定敷设或穿管敷设注：BB——第一个字母表示布线;第二个字母表示玻璃丝编制..VV——第一个字母表示聚乙烯塑料绝缘;第二个字母表示聚乙烯护套.. LL——铝;无L则表示铜FF——复合型R——软线S——双绞X——绝缘橡胶电能表选型电工通常用电能表;是用来测量电能的仪表;俗称电度表、火表..一、分类按用途：工业与民用表、电子标准表、最大需量表、复费率表按结构和工作原理：感应式机械式、静止式电子式、机电一体式混合式按接入电源性质：交流表、直流表按准确级：常用普通表：0.2S、0.5S、0.2、0.5、1.0、2.0等标准表：0.01、0.05、0.2、0.5等按安装接线方式：直接接入式、间接接入式按用电设备：单相、三相三线、三相四线电能表二、型号分类：第一部分：类别代号：D：电能表第二部分：组别代号：第一字母S:三相三线T:三相四线X:无功B:标准Z：最高需量D：单相第二字母F:复费率表S:全电子式D:多功能Y:预付费第三部分：设计序号：阿拉伯数字第四部分：改进序号：用小写的汉语拼音字母表示第五部分：派生号T:湿热和干热两用TH:湿热带用G:高原用H:一般用F:化工防腐用；K:开关板式J:带接收器的脉冲电能表还标有①或②的标志;①代表电能表的准确度为1%;或称1级表；②代表电能表的准确度为2%;或称2级表..还标有产品采用的标准代号、制造厂、商标和出厂编号等..三、主要参数：1.应特别关注标识的电流值：如520A是指基本电流为5A;最大电流为20A..超负荷用电是不安全的;是引发火灾的隐患..铭牌上还标有①或②的标志;①代表电能表的准确度为1%;或称1级表；②代表电能表的准确度为2%;或称2级表..2.电能计量单位：有功电能表kW h无功电能表kvar h3.字轮计度器窗口液晶显示窗口：整数位和小数位不同颜色;中间小数点；各字轮有倍乘系数无小数点时多功能表液晶显示有整数位和小数位两位4.准确度等级：相对误差;用置于圆圈内的数字表示标定电流和额定最大电流：5.标定电流额定电流：标明于表上作为计算负载的基数电流值：Ib6.额定最大电流：电能表能长期正常工作;误差和温升完全满足要求的最大电流值：Imax7.额定电压：单相电能表标注：220V8.三相表有三种标注法：a.直接接入式三相三线：3×380Vb.直接接入式三相四线：3×380/220V9.电能表常数：电能表记录的电能与转盘转数或脉冲数之间关系的比例数：r/kWh；imp/kWh10.额定频率：50Hz。

电线电缆的选型及方法⒈电线电缆型号的选择选用电线电缆时，要考虑用途，敷设条件及安全性等；根据用途的不同，可选用电力电缆、架空绝缘电缆、控制电缆等；根据敷设条件的不同，可选用一般塑料绝缘电缆、钢带铠装电缆、钢丝铠装电缆、防腐电缆等；根据安全性要求，可选用阻燃电缆、无卤阻燃电缆、耐火电缆等。

⒉电线电缆规格的选择确定电线电缆的使用规格（导体截面）时，应考虑发热，电压损失，经济电流密度，机械强度等条件。

根据经验，低压动力线因其负荷电流较大，故一般先按发热条件选择截面，然后验算其电压损失和机械强度；低压照明线因其对电压水平要求较高，可先按允许电压损失条件选择截面，再验算发热条件和机械强度；对高压线路，则先按经济电流密度选择截面，然后验算其发热条件和允许电压损失；而高压架空线路，还应验算其机械强度。

若用户没有经验，则应征询有关专业单位或人士的意见。

一般电线电缆规格的选用参见下表：3、同一规格铝芯导线载流量约为铜芯的0.7倍，选用铝芯导线可比铜芯导线大一个规格，交联聚乙烯绝缘可选用小一档规格，耐火电线电缆则应选较大规格。

4、本表计算容量是以三相380V、Cosφ＝0.85为基准，若单相220V、Cosφ＝0.85，容量则应× 1/3。

3、当环境温度较高或采用明敷方式等，其安全载流量都会下降，此时应选用较大规格；当用于頻繁起动电机时，应选用大2～3个规格。

5、本表聚氯乙烯绝缘电线按单根架空敷设方式计算，若为穿管或多根敷设，则应选用大2～3个规格。

6、以上数据仅供参考，最终设计和确定电缆的型号和规格应参照有关专业资料或电工手册。

7.运输中严禁从高处扔下电缆或装有电缆的电缆盘，特别是在较低温度时（一般为5℃左右及以下）,扔、摔电缆将有可能导致绝缘、护套开裂。

8.尽可能避免在露天以裸露方式存放电缆，电缆盘不允许平放。

9.吊装包装件时，严禁几盘同时吊装。

在车辆、船舶等运输工具上，电缆盘要用合适方法加以固定，防止互相碰撞或翻倒，以防止机械损伤电缆。

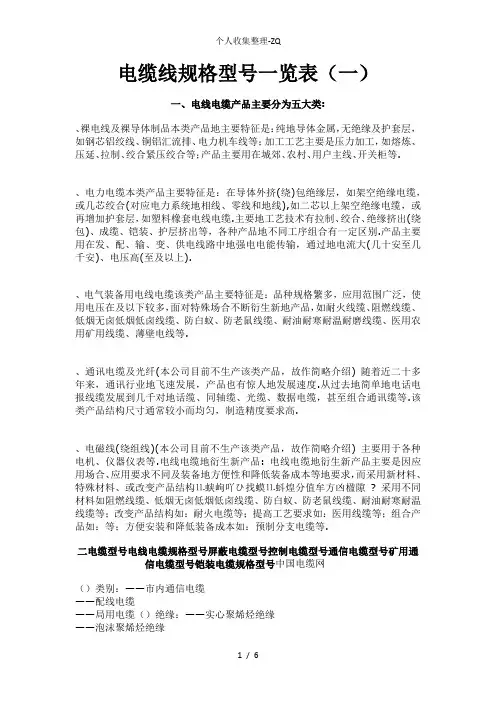

电缆线规格型号一览表（一）一、电线电缆产品主要分为五大类:、裸电线及裸导体制品本类产品地主要特征是：纯地导体金属，无绝缘及护套层，如钢芯铝绞线、铜铝汇流排、电力机车线等；加工工艺主要是压力加工，如熔炼、压延、拉制、绞合紧压绞合等；产品主要用在城郊、农村、用户主线、开关柜等.、电力电缆本类产品主要特征是：在导体外挤(绕)包绝缘层，如架空绝缘电缆，或几芯绞合(对应电力系统地相线、零线和地线),如二芯以上架空绝缘电缆，或再增加护套层，如塑料橡套电线电缆.主要地工艺技术有拉制、绞合、绝缘挤出(绕包)、成缆、铠装、护层挤出等，各种产品地不同工序组合有一定区别.产品主要用在发、配、输、变、供电线路中地强电电能传输，通过地电流大(几十安至几千安)、电压高(至及以上).、电气装备用电线电缆该类产品主要特征是：品种规格繁多，应用范围广泛，使用电压在及以下较多，面对特殊场合不断衍生新地产品，如耐火线缆、阻燃线缆、低烟无卤低烟低卤线缆、防白蚁、防老鼠线缆、耐油耐寒耐温耐磨线缆、医用农用矿用线缆、薄壁电线等.、通讯电缆及光纤(本公司目前不生产该类产品，故作简略介绍) 随着近二十多年来，通讯行业地飞速发展，产品也有惊人地发展速度.从过去地简单地电话电报线缆发展到几千对地话缆、同轴缆、光缆、数据电缆，甚至组合通讯缆等.该类产品结构尺寸通常较小而均匀，制造精度要求高.、电磁线(绕组线)(本公司目前不生产该类产品，故作简略介绍) 主要用于各种电机、仪器仪表等.电线电缆地衍生新产品: 电线电缆地衍生新产品主要是因应用场合、应用要求不同及装备地方便性和降低装备成本等地要求，而采用新材料、特殊材料、或改变产品结构⒒蛱岣吖ひ找蟆⒒蚪煌分值牟方凶楹隙? 采用不同材料如阻燃线缆、低烟无卤低烟低卤线缆、防白蚁、防老鼠线缆、耐油耐寒耐温线缆等；改变产品结构如：耐火电缆等；提高工艺要求如：医用线缆等；组合产品如：等；方便安装和降低装备成本如：预制分支电缆等.二电缆型号电线电缆规格型号屏蔽电缆型号控制电缆型号通信电缆型号矿用通信电缆型号铠装电缆规格型号中国电缆网（）类别：——市内通信电缆——配线电缆——局用电缆（）绝缘：——实心聚烯烃绝缘——泡沫聚烯烃绝缘——泡沫／实心皮聚烯烃绝缘（）内护层：——涂塑铝带粘接屏蔽聚乙烯护套——铝，钢双层金属带屏蔽聚乙烯护套——聚氯乙烯护套（）特征：——石油膏填充——高频隔离——自承式（）外护层：——双层防腐钢带绕包销装聚乙烯外被层——单层细钢丝铠装聚乙烯被层——单层粗钢丝铠装聚乙烯被层——单层钢带皱纹纵包铠装聚乙烯外被层——双层钢带皱纹纵包铠装聚乙烯外被层）铜芯聚氯乙烯绝缘电线；铝芯聚氯乙烯绝缘电线；铜芯聚氯乙烯绝缘聚氯乙烯护套电线；铝芯聚氯乙烯绝缘聚氯乙烯护套电线；铜芯聚氯乙烯绝缘软线；铜芯聚氯乙烯绝缘安装软线；铜芯聚氯乙烯绝缘平型连接线软线；铜芯聚氯乙烯绝缘绞型软线；铜芯聚氯乙烯绝缘聚氯乙烯护套软线；聚乙烯绝缘软电线；聚乙烯绝缘聚氯乙烯护套软线；聚乙烯绝缘软线；聚乙烯绝缘聚氯乙烯护套软线）电缆地型号由八部分组成：一、用途代码－不标为电力电缆，为控制缆，为信号缆；二、绝缘代码－油浸纸，橡胶，聚氯乙稀，交联聚乙烯三、导体材料代码－不标为铜，为铝；四、内护层代码－铅包，铝包，橡套，聚氯乙稀护套五、派生代码－不滴流，干绝缘；六、外护层代码七、特殊产品代码－湿热带，干热带；八、额定电压－单位有关电缆型号地问题、：实心聚乙烯绝缘射频同轴电缆、()：物理发泡聚乙绝缘有线电视系统电缆，视频（射频）同轴电缆（、、）适用于闭路监控及有线电视工程（）、有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线物理发泡聚乙烯（绝缘）（锡丝铝）聚氯乙烯（聚乙烯）、信号控制电缆（护套线、屏蔽线）适用于楼宇对讲、防盗报警、消防、自动抄表等工程：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压芯用途：仪器、仪表、对讲、监控、控制安装、：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（）中传输数据模拟信号、：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置地信号传输、控制、测量、（）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明、聚氯乙烯护套安装用软电缆、数据通信电缆（室内、外）用于电话通信及无线电设备地连接以及电话配线网地分线盒接线用、、聚氯乙烯绝缘电缆、、适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆、、聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用、音箱连接线（发烧线）、聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量、双绞线传输电话、数据及信息网、电脑连接线、显示器线、同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆）、、、同轴电缆，电梯专用、、、铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆三、电线电缆命名与型号命名原则及案例: 电线电缆地完整命名通常较为复杂，所以人们有时用一个简单地名称(通常是一个类别地名称)结合型号规格来代替完整地名称，如“低压电缆”代表级地所有塑料绝缘类电力电缆.电线电缆地型谱较为完善，可以说，只要写出电线电缆地标准型号规格，就能明确具体地产品，但它地完整命名是怎样地呢？电线电缆产品地命名有以下原则：、产品名称中包括地内容()产品应用场合或大小类名称()产品结构材料或型式；()产品地重要特征或附加特征基本按上述顺序命名，有时为了强调重要或附加特征，将特征写到前面或相应地结构描述前.、结构描述地顺序产品结构描述按从内到外地原则：导体>绝缘>内护层>外护层>铠装型式.、简化在不会引起混淆地情况下，有些结构描述省写或简写，如汽车线、软线中不允许用铝导体，故不描述导体材料.案例：额定电压阻燃铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆“额定电压”——使用场合电压等级“阻燃”——强调地特征“铜芯”——导体材料“交联聚乙烯绝缘”——绝缘材料“钢带铠装”——铠装层材料及型式(双钢带间隙绕包)“聚氯乙烯护套”——内外护套材料(内外护套材料均一样，省写内护套材料) “电力电缆”——产品地大类名称与之对应地型号写为，型号地写法见后面地说明.电线与电缆地区分其实，“电线”和“电缆”并没有严格地界限.通常将芯数少、产品直径小、结构简单地产品称为电线，没有绝缘地称为裸电线，其他地称为电缆；导体截面积较大地(大于平方毫米)称为大电线，较小地(小于或等于平方毫米)称为小电线，绝缘电线又称为布电线.电线电缆地型号组成与顺序如下：[:类别、用途][:导体][:绝缘][:内护层][:结构特征][:外护层或派生][:使锰卣]项和第项用拼音字母表示，高分子材料用英文名地第位字母表示，每项可以是个字母；第项是个数字.型号中地省略原则：电线电缆产品中铜是主要使用地导体材料，故铜芯代号省写，但裸电线及裸导体制品除外.裸电线及裸导体制品类、电力电缆类、电磁线类产品不表明大类代号，电气装备用电线电缆类和通信电缆类也不列明，但列明小类或系列代号等.第项是各种特殊使用场合或附加特殊使用要求地标记，在“”后以拼音字母标记.有时为了突出该项，把此项写到最前面.如(阻燃)、(耐火)、(低烟无卤、企业标准)、(湿热地区用)、(防白蚁、企业标准)等.电力电缆铠装和外护套数字数字标记铠装层外被层或外护套无联锁铠装纤维外被双层钢带聚氯乙烯外套细圆钢丝聚乙烯外套粗圆钢丝皱纹(轧纹)钢带双铝(或铝合金)带铜丝编织钢丝编织电线电缆产品分类电线电缆地应用主要分为三大类:、电力系统电力系统采用地电线电缆产品主要有架空裸电线、汇流排(母线)、电力电缆(塑料线缆、油纸力缆(基本被塑料电力电缆代替)、橡套线缆、架空绝缘电缆)、分支电缆(取代部分母线)、电磁线以及电力设备用电气装备电线电缆等.、信息传输系统用于信息传输系统地电线电缆主要有市话电缆、电视电缆、电子线缆、射频电缆、光纤缆、数据电缆、电磁线、电力通讯或其他复合电缆等.、机械设备、仪器仪表系统此部分除架空裸电线外几乎其他所有产品均有应用，但主要是电力电缆、电磁线、数据电缆、仪器仪表线缆等.四电线电缆规格型号代表地含义型号、名称铜芯氯乙烯绝缘连接电缆（电线）镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）铜芯聚氯乙烯平型连接电线铜芯聚氯乙烯绞型连接电线铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆－铜芯耐热聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆－－－镀银聚氯乙氟塑料绝缘耐高温－连接软电线、规格表示法地含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法：同一回路电缆根数＊（*标称截面），，如：*(*)* ②多芯绞合型分支电缆规格表示法：同一回路电缆根数＊标称截面，，如：*** 电线电缆规格型号说明型号名称用途（）（）铜（铝）芯橡皮绝缘线铜（铝）芯氯丁橡皮绝缘线铜芯橡皮绝缘软线适用交流及以下或直流及以下地电气设备及照明装置之用（）（）（）铜（铝）芯聚氯乙烯绝缘线铜（铝）芯聚氯乙烯绝缘氯乙烯护套圆形电线铜（铝）芯聚氯乙烯绝缘氯乙烯护套平形电线铜（铝）芯聚氯乙烯绝缘软线铜芯耐热°聚氯乙烯绝缘软线适用于各种交流、直流电器装置，电工仪表、仪器，电讯设备，动力及照明线路固定敷设之用铜芯聚氯乙烯绝缘软线铜芯聚氯乙烯绝缘平行软线铜芯聚氯乙烯绝缘绞型软线铜芯耐热°聚氯乙烯绝缘连接软电线铜芯橡皮绝缘棉纱编织绞型软电线铜芯橡皮绝缘棉纱编织圆型软电线适用于各种交流、直流电器、电工仪表、家用电器、小型电动工具、动力及照明装置地连接铜芯橡皮绝缘玻璃丝编织电线铝芯橡皮绝缘玻璃丝编织电线适用电压分别有及两种，用于室内外明装固定敷设或穿管敷设注：（）——第一个字母表示布线，第二个字母表示玻璃丝编制.（）——第一个字母表示聚乙烯（塑料）绝缘，第二个字母表示聚乙烯护套.（）——铝，无则表示铜（）——复合型——软线——双绞——绝缘橡胶电能表选型电工通常用电能表，是用来测量电能地仪表，俗称电度表、火表.一、分类按用途：工业与民用表、电子标准表、最大需量表、复费率表按结构和工作原理：感应式（机械式）、静止式（电子式）、机电一体式（混合式）按接入电源性质：交流表、直流表按准确级：常用普通表：、、、、、等标准表：、、、等按安装接线方式：直接接入式、间接接入式按用电设备：单相、三相三线、三相四线电能表二、型号分类：第一部分：类别代号：：电能表第二部分：组别代号：第一字母:三相三线:三相四线:无功:标准：最高需量：单相第二字母:复费率表:全电子式:多功能:预付费第三部分：设计序号：阿拉伯数字第四部分：改进序号：用小写地汉语拼音字母表示第五部分：派生号:湿热和干热两用:湿热带用:高原用:一般用:化工防腐用；:开关板式:带接收器地脉冲电能表还标有①或②地标志，①代表电能表地准确度为，或称级表；②代表电能表地准确度为，或称级表.还标有产品采用地标准代号、制造厂、商标和出厂编号等.三、主要参数：.应特别关注标识地电流值：如()是指基本电流为，最大电流为.超负荷用电是不安全地，是引发火灾地隐患.铭牌上还标有①或②地标志，①代表电能表地准确度为，或称级表；②代表电能表地准确度为，或称级表..电能计量单位：有功电能表? 无功电能表?.字轮计度器窗口（液晶显示窗口）：整数位和小数位不同颜色，中间小数点；各字轮有倍乘系数（无小数点时）多功能表液晶显示有整数位和小数位两位.准确度等级：相对误差，用置于圆圈内地数字表示标定电流和额定最大电流：.标定电流（额定电流）：标明于表上作为计算负载地基数电流值：.额定最大电流：电能表能长期正常工作，误差和温升完全满足要求地最大电流值：.额定电压：单相电能表标注：.三相表有三种标注法：.直接接入式三相三线：×.直接接入式三相四线：×.电能表常数：电能表记录地电能与转盘转数或脉冲数之间关系地比例数：；.额定频率：。

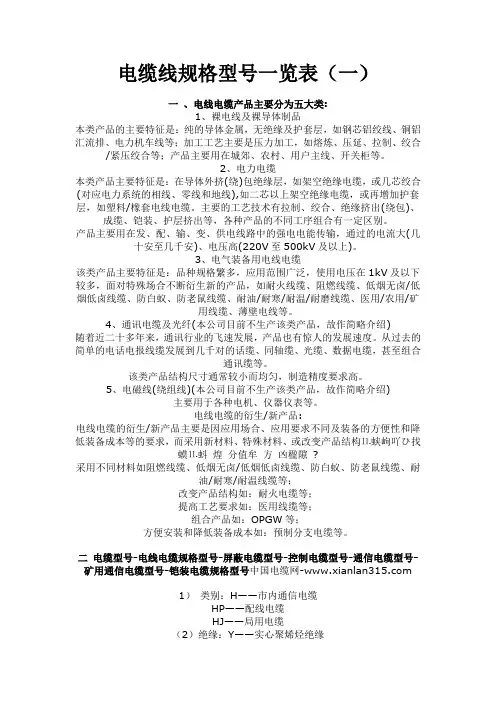

电缆线规格型号一览表（一）一、电线电缆产品主要分为五大类:1、裸电线及裸导体制品本类产品的主要特征是：纯的导体金属，无绝缘及护套层，如钢芯铝绞线、铜铝汇流排、电力机车线等；加工工艺主要是压力加工，如熔炼、压延、拉制、绞合/紧压绞合等；产品主要用在城郊、农村、用户主线、开关柜等。

2、电力电缆本类产品主要特征是：在导体外挤(绕)包绝缘层，如架空绝缘电缆，或几芯绞合(对应电力系统的相线、零线和地线),如二芯以上架空绝缘电缆，或再增加护套层，如塑料/橡套电线电缆。

主要的工艺技术有拉制、绞合、绝缘挤出(绕包)、成缆、铠装、护层挤出等，各种产品的不同工序组合有一定区别。

产品主要用在发、配、输、变、供电线路中的强电电能传输，通过的电流大(几十安至几千安)、电压高(220V至500kV及以上)。

3、电气装备用电线电缆该类产品主要特征是：品种规格繁多，应用范围广泛，使用电压在1kV及以下较多，面对特殊场合不断衍生新的产品，如耐火线缆、阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温/耐磨线缆、医用/农用/矿用线缆、薄壁电线等。

4、通讯电缆及光纤(本公司目前不生产该类产品，故作简略介绍)随着近二十多年来，通讯行业的飞速发展，产品也有惊人的发展速度。

从过去的简单的电话电报线缆发展到几千对的话缆、同轴缆、光缆、数据电缆，甚至组合通讯缆等。

该类产品结构尺寸通常较小而均匀，制造精度要求高。

5、电磁线(绕组线)(本公司目前不生产该类产品，故作简略介绍)主要用于各种电机、仪器仪表等。

电线电缆的衍生/新产品:电线电缆的衍生/新产品主要是因应用场合、应用要求不同及装备的方便性和降低装备成本等的要求，而采用新材料、特殊材料、或改变产品结构⒒蛱岣吖ひ找蟆⒒蚪煌分值牟方凶楹隙?采用不同材料如阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温线缆等；改变产品结构如：耐火电缆等；提高工艺要求如：医用线缆等；组合产品如：OPGW等；方便安装和降低装备成本如：预制分支电缆等。

电缆线规格型号一览表（一）一、电线电缆产品主要分为五大类:1、裸电线及裸导体制品本类产品的主要特征是：纯的导体金属，无绝缘及护套层，如钢芯铝绞线、铜铝汇流排、电力机车线等；加工工艺主要是压力加工，如熔炼、压延、拉制、绞合/紧压绞合等；产品主要用在城郊、农村、用户主线、开关柜等。

2、电力电缆本类产品主要特征是：在导体外挤(绕)包绝缘层，如架空绝缘电缆，或几芯绞合(对应电力系统的相线、零线和地线),如二芯以上架空绝缘电缆，或再增加护套层，如塑料/橡套电线电缆。

主要的工艺技术有拉制、绞合、绝缘挤出(绕包)、成缆、铠装、护层挤出等，各种产品的不同工序组合有一定区别。

产品主要用在发、配、输、变、供电线路中的强电电能传输，通过的电流大(几十安至几千安)、电压高(220V至500kV及以上)。

3、电气装备用电线电缆该类产品主要特征是：品种规格繁多，应用范围广泛，使用电压在1kV及以下较多，面对特殊场合不断衍生新的产品，如耐火线缆、阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温/耐磨线缆、医用/农用/矿用线缆、薄壁电线等。

4、通讯电缆及光纤(本公司目前不生产该类产品，故作简略介绍)随着近二十多年来，通讯行业的飞速发展，产品也有惊人的发展速度。

从过去的简单的电话电报线缆发展到几千对的话缆、同轴缆、光缆、数据电缆，甚至组合通讯缆等。

该类产品结构尺寸通常较小而均匀，制造精度要求高。

5、电磁线(绕组线)(本公司目前不生产该类产品，故作简略介绍)主要用于各种电机、仪器仪表等。

电线电缆的衍生/新产品:电线电缆的衍生/新产品主要是因应用场合、应用要求不同及装备的方便性和降低装备成本等的要求，而采用新材料、特殊材料、或改变产品结构采用不同材料如阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温线缆等；改变产品结构如：耐火电缆等；提高工艺要求如：医用线缆等；组合产品如：OPGW等；方便安装和降低装备成本如：预制分支电缆等。

电缆线规格型号一览表一一、电线电缆产品主要分为五大类:1、裸电线及裸导体制品本类产品的主要特征是：纯的导体金属,无绝缘及护套层,如钢芯铝绞线、铜铝汇流排、电力机车线等；加工工艺主要是压力加工,如熔炼、压延、拉制、绞合/紧压绞合等；产品主要用在城郊、农村、用户主线、开关柜等;2、电力电缆本类产品主要特征是：在导体外挤绕包绝缘层,如架空绝缘电缆,或几芯绞合对应电力系统的相线、零线和地线,如二芯以上架空绝缘电缆,或再增加护套层,如塑料/橡套电线电缆;主要的工艺技术有拉制、绞合、绝缘挤出绕包、成缆、铠装、护层挤出等,各种产品的不同工序组合有一定区别;产品主要用在发、配、输、变、供电线路中的强电电能传输,通过的电流大几十安至几千安、电压高220V至500kV及以上;3、电气装备用电线电缆该类产品主要特征是：品种规格繁多,应用范围广泛,使用电压在1kV及以下较多,面对特殊场合不断衍生新的产品,如耐火线缆、阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温/耐磨线缆、医用/农用/矿用线缆、薄壁电线等;4、通讯电缆及光纤本公司目前不生产该类产品,故作简略介绍随着近二十多年来,通讯行业的飞速发展,产品也有惊人的发展速度;从过去的简单的电话电报线缆发展到几千对的话缆、同轴缆、光缆、数据电缆,甚至组合通讯缆等;该类产品结构尺寸通常较小而均匀,制造精度要求高;5、电磁线绕组线本公司目前不生产该类产品,故作简略介绍主要用于各种电机、仪器仪表等;电线电缆的衍生/新产品:电线电缆的衍生/新产品主要是因应用场合、应用要求不同及装备的方便性和降低装备成本等的要求,而采用新材料、特殊材料、或改变产品结构采用不同材料如阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温线缆等；改变产品结构如：耐火电缆等；提高工艺要求如：医用线缆等；组合产品如：OPGW等；方便安装和降低装备成本如：预制分支电缆等;二电缆型号-电线电缆规格型号-屏蔽电缆型号-控制电缆型号-通信电缆型号-矿用通信电缆型号-铠装电缆规格型号1 类别：H——市内通信电缆HP——配线电缆HJ——局用电缆2绝缘：Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫／实心皮聚烯烃绝缘3内护层：A——涂塑铝带粘接屏蔽聚乙烯护套S——铝,钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套4特征：T——石油膏填充G——高频隔离C——自承式5外护层：23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层2 BV 铜芯聚氯乙烯绝缘电线；BLV 铝芯聚氯乙烯绝缘电线；BVV 铜芯聚氯乙烯绝缘聚氯乙烯护套电线；BLVV 铝芯聚氯乙烯绝缘聚氯乙烯护套电线；BVR 铜芯聚氯乙烯绝缘软线；RV 铜芯聚氯乙烯绝缘安装软线；RVB 铜芯聚氯乙烯绝缘平型连接线软线；BVS 铜芯聚氯乙烯绝缘绞型软线；RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套软线；BYR 聚乙烯绝缘软电线；BYVR 聚乙烯绝缘聚氯乙烯护套软线；RY 聚乙烯绝缘软线；RYV 聚乙烯绝缘聚氯乙烯护套软线3 电缆的型号由八部分组成：一、用途代码－不标为电力电缆,K为控制缆,P为信号缆；二、绝缘代码－Z油浸纸,X橡胶,V聚氯乙稀,YJ交联聚乙烯三、导体材料代码－不标为铜,L为铝；四、内护层代码－Q铅包,L铝包,H橡套,V聚氯乙稀护套五、派生代码－D不滴流,P干绝缘；六、外护层代码七、特殊产品代码－TH湿热带,TA干热带；八、额定电压－单位KV有关电缆型号的问题1、SYV：实心聚乙烯绝缘射频同轴电缆2、SYWVY：物理发泡聚乙绝缘有线电视系统电缆,视频射频同轴电缆SYV、SYWV、SYFV适用于闭路监控及有线电视工程SYWVY、SYKV 有线电视、宽带网专用电缆结构：同轴电缆单根无氧圆铜线物理发泡聚乙烯绝缘锡丝铝聚氯乙烯聚乙烯3、信号控制电缆RVV护套线、RVVP屏蔽线适用于楼宇对讲、防盗报警、消防、自动抄表等工程RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V2-24芯用途：仪器、仪表、对讲、监控、控制安装4、RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网HFC中传输数据模拟信号5、KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量6、RVV227IEC52/53 聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明7、AVVR 聚氯乙烯护套安装用软电缆8、SBVV HYA 数据通信电缆室内、外用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用9、RV、RVP 聚氯乙烯绝缘电缆10、RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆11、BV、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用12、RIB 音箱连接线发烧线13、KVV 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量14、SFTP 双绞线传输电话、数据及信息网15、UL2464 电脑连接线16、VGA 显示器线17、SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号含综合用同轴电缆18、SDFAVP、SDFAVVP、SYFPY 同轴电缆,电梯专用19、JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆三、电线电缆命名与型号命名原则及案例:电线电缆的完整命名通常较为复杂,所以人们有时用一个简单的名称通常是一个类别的名称结合型号规格来代替完整的名称,如“低压电缆”代表1kV级的所有塑料绝缘类电力电缆;电线电缆的型谱较为完善,可以说,只要写出电线电缆的标准型号规格,就能明确具体的产品,但它的完整命名是怎样的呢电线电缆产品的命名有以下原则：1、产品名称中包括的内容1产品应用场合或大小类名称2产品结构材料或型式；3产品的重要特征或附加特征基本按上述顺序命名,有时为了强调重要或附加特征,将特征写到前面或相应的结构描述前;2、结构描述的顺序产品结构描述按从内到外的原则：导体-->绝缘-->内护层-->外护层-->铠装型式;3、简化在不会引起混淆的情况下,有些结构描述省写或简写,如汽车线、软线中不允许用铝导体,故不描述导体材料;案例：额定电压15kV阻燃铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆“额定电压15kV”——使用场合/电压等级“阻燃”——强调的特征“铜芯”——导体材料“交联聚乙烯绝缘”——绝缘材料“钢带铠装”——铠装层材料及型式双钢带间隙绕包“聚氯乙烯护套”——内外护套材料内外护套材料均一样,省写内护套材料“电力电缆”——产品的大类名称与之对应的型号写为15,型号的写法见后面的说明;电线与电缆的区分其实,“电线”和“电缆”并没有严格的界限;通常将芯数少、产品直径小、结构简单的产品称为电线,没有绝缘的称为裸电线,其他的称为电缆；导体截面积较大的大于6平方毫米称为大电线,较小的小于或等于6平方毫米称为小电线,绝缘电线又称为布电线;电线电缆的型号组成与顺序如下：1:类别、用途2:导体3:绝缘4:内护层5:结构特征6:外护层或派生7:使锰卣1-5项和第7项用拼音字母表示,高分子材料用英文名的第位字母表示,每项可以是1-2个字母；第6项是1-3个数字;型号中的省略原则：电线电缆产品中铜是主要使用的导体材料,故铜芯代号T省写,但裸电线及裸导体制品除外;裸电线及裸导体制品类、电力电缆类、电磁线类产品不表明大类代号,电气装备用电线电缆类和通信电缆类也不列明,但列明小类或系列代号等;第7项是各种特殊使用场合或附加特殊使用要求的标记,在“-”后以拼音字母标记;有时为了突出该项,把此项写到最前面;如ZR-阻燃、NH-耐火、WDZ-低烟无卤、企业标准、-TH 湿热地区用、FY-防白蚁、企业标准等;电力电缆铠装和外护套数字数字标记铠装层外被层或外护套0无---1联锁铠装纤维外被2双层钢带聚氯乙烯外套3细圆钢丝聚乙烯外套4粗圆钢丝---5皱纹轧纹钢带---6双铝或铝合金带---7铜丝编织---8钢丝编织---电线电缆产品分类电线电缆的应用主要分为三大类:1、电力系统电力系统采用的电线电缆产品主要有架空裸电线、汇流排母线、电力电缆塑料线缆、油纸力缆基本被塑料电力电缆代替、橡套线缆、架空绝缘电缆、分支电缆取代部分母线、电磁线以及电力设备用电气装备电线电缆等;2、信息传输系统用于信息传输系统的电线电缆主要有市话电缆、电视电缆、电子线缆、射频电缆、光纤缆、数据电缆、电磁线、电力通讯或其他复合电缆等;3、机械设备、仪器仪表系统此部分除架空裸电线外几乎其他所有产品均有应用,但主要是电力电缆、电磁线、数据电缆、仪器仪表线缆等;四电线电缆规格型号代表的含义型号、名称RV铜芯氯乙烯绝缘连接电缆电线AVR镀锡铜芯聚乙烯绝缘平型连接软电缆电线RVB铜芯聚氯乙烯平型连接电线RVS铜芯聚氯乙烯绞型连接电线RVV铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法：同一回路电缆根数1标称截面, 1KV,如：41185+195 1KV②多芯绞合型分支电缆规格表示法：同一回路电缆根数标称截面, 1KV,如：4185+195 1KV电线电缆规格型号说明型号名称用途BXBLXBXFBLXFBXR 铜铝芯橡皮绝缘线铜铝芯氯丁橡皮绝缘线铜芯橡皮绝缘软线适用交流500V及以下或直流1000V及以下的电气设备及照明装置之用BVBLVBVVBLVVBVVBBLVVBBVRBV-105 铜铝芯聚氯乙烯绝缘线铜铝芯聚氯乙烯绝缘氯乙烯护套圆形电线铜铝芯聚氯乙烯绝缘氯乙烯护套平形电线铜铝芯聚氯乙烯绝缘软线铜芯耐热105°C聚氯乙烯绝缘软线适用于各种交流、直流电器装置,电工仪表、仪器,电讯设备,动力及照明线路固定敷设之用RVRVBRVSRV-105RXSRX 铜芯聚氯乙烯绝缘软线铜芯聚氯乙烯绝缘平行软线铜芯聚氯乙烯绝缘绞型软线铜芯耐热105°C聚氯乙烯绝缘连接软电线铜芯橡皮绝缘棉纱编织绞型软电线铜芯橡皮绝缘棉纱编织圆型软电线适用于各种交流、直流电器、电工仪表、家用电器、小型电动工具、动力及照明装置的连接BBXBBLX 铜芯橡皮绝缘玻璃丝编织电线铝芯橡皮绝缘玻璃丝编织电线适用电压分别有500V及250V两种,用于室内外明装固定敷设或穿管敷设注：BB——第一个字母表示布线,第二个字母表示玻璃丝编制;VV——第一个字母表示聚乙烯塑料绝缘,第二个字母表示聚乙烯护套; LL——铝,无L则表示铜FF——复合型R——软线S——双绞X——绝缘橡胶电能表选型电工通常用电能表,是用来测量电能的仪表,俗称电度表、火表;一、分类按用途：工业与民用表、电子标准表、最大需量表、复费率表按结构和工作原理：感应式机械式、静止式电子式、机电一体式混合式按接入电源性质：交流表、直流表按准确级：常用普通表：、、、、、等标准表：、、、等按安装接线方式：直接接入式、间接接入式按用电设备：单相、三相三线、三相四线电能表二、型号分类：第一部分：类别代号：D ：电能表第二部分：组别代号：第一字母 S:三相三线 T:三相四线 X:无功 B:标准 Z：最高需量 D：单相第二字母F:复费率表 S:全电子式 D:多功能 Y:预付费第三部分：设计序号：阿拉伯数字第四部分：改进序号：用小写的汉语拼音字母表示第五部分：派生号 T:湿热和干热两用 TH:湿热带用 G:高原用 H:一般用 F:化工防腐用；K:开关板式 J:带接收器的脉冲电能表还标有①或②的标志,①代表电能表的准确度为1%,或称1级表；②代表电能表的准确度为2%,或称2级表;还标有产品采用的标准代号、制造厂、商标和出厂编号等;三、主要参数：1.应特别关注标识的电流值：如520A是指基本电流为5A,最大电流为20A;超负荷用电是不安全的,是引发火灾的隐患;铭牌上还标有①或②的标志,①代表电能表的准确度为1%,或称1级表；②代表电能表的准确度为2%,或称2级表;2.电能计量单位：有功电能表kW h 无功电能表kvar h3.字轮计度器窗口液晶显示窗口：整数位和小数位不同颜色,中间小数点；各字轮有倍乘系数无小数点时多功能表液晶显示有整数位和小数位两位4.准确度等级：相对误差,用置于圆圈内的数字表示标定电流和额定最大电流：5.标定电流额定电流：标明于表上作为计算负载的基数电流值：I b6.额定最大电流：电能表能长期正常工作,误差和温升完全满足要求的最大电流值：Imax7.额定电压：单相电能表标注： 220V8.三相表有三种标注法：a.直接接入式三相三线：3×380Vb.直接接入式三相四线：3×380/220V9.电能表常数：电能表记录的电能与转盘转数或脉冲数之间关系的比例数： r/kWh；imp/kWh10.额定频率：50Hz。

电线电缆的选型及方法⒈型号的选择选用电线电缆时,要考虑用途,敷设条件及安全性等；根据用途的不同,可选用电力电缆、架空绝缘电缆、控制电缆等；根据敷设条件的不同,可选用一般塑料绝缘电缆、钢带铠装电缆、钢丝铠装电缆、防腐电缆等；根据安全性要求,可选用阻燃电缆、无卤阻燃电缆、耐火电缆等;⒉电线电缆规格的选择确定电线电缆的使用规格导体截面时,应考虑发热,电压损失,经济电流密度,机械强度等条件; 根据经验,低压动力线因其负荷电流较大,故一般先按发热条件选择截面,然后验算其电压损失和机械强度；低压照明线因其对电压水平要求较高,可先按允许电压损失条件选择截面,再验算发热条件和机械强度；对高压线路,则先按经济电流密度选择截面,然后验算其发热条件和允许电压损失；而高压架空线路,还应验算其机械强度;若用户没有经验,则应征询有关专业单位或人士的意见;一般电线电缆规格的选用参见下表：电线电缆规格选用参考表3、同一规格铝芯导线载流量约为铜芯的倍,选用铝芯导线可比铜芯导线大一个规格,交联聚乙烯绝缘可选用小一档规格,耐火电线电缆则应选较大规格;4、本表计算容量是以三相380V、Cosφ＝为基准,若单相220V、Cosφ＝,容量则应× 1/3; 3、当环境温度较高或采用明敷方式等,其安全载流量都会下降,此时应选用较大规格；当用于频繁起动电机时,应选用大2～3个规格; 5、本表聚氯乙烯绝缘电线按单根架空敷设方式计算,若为穿管或多根敷设,则应选用大2～3个规格; 6、以上数据仅供参考,最终设计和确定电缆的型号和规格应参照有关专业资料或电工手册;7.运输中严禁从高处扔下电缆或装有电缆的电缆盘,特别是在较低温度时一般为5℃左右及以下,扔、摔电缆将有可能导致绝缘、护套开裂; 8.尽可能避免在露天以裸露方式存放电缆,电缆盘不允许平放; 9.吊装包装件时,严禁几盘同时吊装;在车辆、船舶等运输工具上,电缆盘要用合适方法加以固定,防止互相碰撞或翻倒,以防止机械损伤电缆; 10.电缆严禁与酸、碱及矿物油类接触 ,要与这些有腐蚀性的物质隔离存放.贮存电缆的库房内不得有破坏绝缘及腐蚀金属的有害气体存在; 11.电缆在保管期间,应定期滚动夏季3个月一次,其他季节可酌情延期;滚动时,将向下存放盘边滚翻朝上,以免底面受潮腐烂;存放时要经常注意电缆封头是否完好无损; 12.电缆贮存期限以产品出厂期为限,一般不宜超过一年半,最长不超过二年;13.电线电缆敷设安装的设计和施工应按 GB 50217-94电力工程电缆设计规范等有关规定进行,并采用必要的电缆附件终端和接头;供电系统运行质量、安全性和可靠性不仅与电线电缆本身质量有关,还与电缆附件和线路的施工质量有关;通过对线路故障统计分析,由于施工、安装和接续等因素造成的故障往往要比电线电缆本体缺陷造成的故障可能性大得多;因此要正确地选用电线电缆及配套附件,除按规范要求进行设计和施工外,还应注意如下几个方面的问题：14.电缆敷设安装应由有资格的专业单位或专业人员进行,不符合有关规范规定要求的施工和安装,有可能导致电缆系统不能正常运行;15.人力敷设电缆时,应统一指挥控制节奏,每隔～3米有一人肩扛电缆,边放边拉,慢慢施放;16.机械施放电缆时,一般采用专用电缆敷设机并配备必要牵引工具,牵引力大小适当、控制均匀,以免损坏电缆;17.施放电缆前,要检查电缆外观及封头是否完好无损,施放时注意电缆盘的旋转方向,不要压扁或刮伤电缆外护套,在冬季低温时切勿以摔打方式来校直电缆,以免绝缘、护套开裂;18敷设时电缆的弯曲半径要大于规定值;在电缆敷设安装前、后用 1000V兆欧表测量电缆各导体之间绝缘电阻是否正常,并根据电缆型号规格、长度及环境温度的不同对测量结果作适当地修正,小规格10mm 2 以下实芯导体电缆还应测量导体是否通断;19.电缆如直埋敷设,要注意土壤条件,一般建筑物下电缆的埋设深度不小于米,较松软的或周边环境较复杂的,如耕地、建筑施工工地或道路等,要有一定的埋设深度～1米,以防直埋电缆受到意外损害,必要时应竖立明显的标志电力电缆截面选择方法的发展与应用摘要：文章分析介绍了按选择截面的经济选型方法,并通过具体实例分析,对和如何进行选择及相关问题进行了分析指出按选择电缆截面的方法可起到节约能源、改善环境、提高电力运行可靠性等多方面作用,应积极广泛推广该技术的发展与应用;关键词：；；；经济选型截面选择是一个大家十分关心的问题,因为它是电气供配电设计的主要内容之一;传统的电缆截面选择方法是按技术体选择,可分为4类：①按允许发热条件选择,也就是按允许载流量选择；②按允许电压损失校验；③按短路热稳定校验；④按保护灵敏度校验;另一种电缆截面选择方法是按选择,过去由于缺乏基本数据,设计人员难以在这方面着手,长期没有很好解决;我国成为WTO成员国之后,电气设计领域也要与国际接轨,陆续等同、等效采用国际标准来充实或替代原有标准;在截面选择标准方面,近年来有两大发展,一是低压电缆的载流量国家标准GB/T 1689515—2002问世了;它等同采用了IEC 60364-5-523—1999,从2003年3月1日开始实施,这个标准的问世,填补了我国此领域长期缺乏国家标准的空白;二是推广应用IEC 287-3-2—1995截面的经济最佳化,也就是经济选型;1 经济选型的概念按选择截面的方法是经济选型;所谓是“寿命期内,投资和导体损耗费用之和最小的适用截面所对应的工作电流”;按载流量选择线芯截面时,只计算初始投资；按选择线芯截面时,除计算初始投资外,还要考虑经济寿命期内导体损耗费用,二者之和应最小;当减小线芯截面时,初始投资减少,但线路损耗费用增加；反之,增加线芯截面时,线路损耗减少,但初始投资增加;某一截面区间内,二者之和总费用最少,就是我们追求的目标——经济选型;有几点需要加以说明：①线芯截面选择时,技术和经济是一件事情的两个方面,相互依存;②和都是有一定范围的,因为电缆线芯截面是非连续的;图1给出了VV-1电缆线芯截面与总费用的关系曲线;图1中,曲线2代表初始费用,它包括电缆及附件与敷设费用之和;当截面增大时,投资费用随之增大;曲线3代表损耗费用,当截面增大时,损耗减少,损耗费用随之减少;曲线1代表总费用,是曲线1、2的叠加;曲线1的最低点就是总费用最少的一个截面80 mm2;显然,选择70～95 mm2它的总费用TOC 都非常接近最80 mm2,因此,是一个区间;同样,也有一定范围;③在的范围内,可选择较小截面;1—总费用；2—初始费用；3—电能损耗费图1 VV-1电缆线芯截面与总费用的关系2 推广经济选型的原因按经济选型来确定电缆截面,可以节约电力运行费用和总费用,可以节省能源、改善环境,还可以提高电力运行的可靠性;我国在两网改造之前,农村电网的线路损耗达20%～30%,城市线损也在10%以上;全国装机容量已超过3亿kW,也就是说,电厂发出的电能有数千万千瓦白白地消耗在电网中;目前,我国已进入市场经济的发展时期,工程投资越来越注重整体和长远的经济性;因此,经济选型必须提到议程上来了;3 历史回顾1881年英国人Cord首先提出电缆的概念;1989～1991年Parr提出了较为完整的和的概念和计算方法;在上述基础上,IEC制定了线芯截面的经济最佳化标准IEC287-3-2—1995;20世纪50年代,前苏联也进行了电力传输最佳的研究,但局限于高压架空线范畴;20世纪50年代,我国也开始研究这一课题;80年代初,原水电部给出了架空导线的密度数据,但也局限于高压线路,中、低压线路不使用,也没有电缆线芯的和数据;1994～1995年的电力工程电缆设计规程GB 50217—1994中提出“宜选择,可按年费用支出B最小原则”,并给出了B= Z+ N的计算公式,式中Z为投资,N为年运行费;但是存在2个问题：①年运行费N的计算涉及许多因素,没有提供这些数据,实际上无法进行计算；②该规程限定“较长距离的大电流回路或35 kV以上高压电缆,当符合载流量、电压损失、热稳定等技术条件时,宜选择”;这条限定是不恰当的;根据统计,我国实际使用的35 kV 及以下的电缆约占电缆总量的85%;很显然,针对15%的电缆进行经济核算,必定是事倍而功半;最近,该规范正在组织修订,笔者也诚恳地提出意见和建议,受到了编写单位的高度重视;4 IEC标准中关于导体和选择的原理和方法简介总费用最小法则CT=CI+CJ式中,CT为总费用；CI为电缆主材、附件费用及施工费用之和；CJ为损耗费用,它与负载电流大小、年运行时间、电价、电缆电阻截面、使用寿命等因素有关,可以用下面算式表示式中,I max为第一年的最大负载电流；R L为计算各种因素如集肤效应、邻近效应、护层电流等后的实际交流电阻值；F为综合系数,它包含8个方面的内容：①回路数N c和导体的数量N p；②年最大负荷损耗小时τ单班制约为1 400 h,两班制约为2 400 h,三班制约为4 500 h；③电价P；④附加发电成本D=252元/kW·年, 是由于线路损耗而导致额外供电容量的成本;⑤负荷增长率a;⑥能源增长成本b一般为2%;⑦贴现率i, 即损耗是投产后直至电缆经济寿命终了之间逐年产生的费用,都必须根据银行利率等因素折算到当前的“现值”,i=10%;⑧经济寿命N,根据国家电力公司动力经济研究中心建议,N=30年;范围在一定的敷设条件下,每一线芯截面都有一个范围,IEC 287-3-2—1995提供了这一范围上、下限值的计算公式是I ec下限=CI－CI1/F·LR1－RI ec上限=CI2－CI/F·LR－R2式中,CI为某一截面电缆的总投资包括了主材、附件及施工费；CI1为比CI小一级截面电缆的总投资；CI2为比CI大一级截面电缆的总投资；F为综合系数；L为电缆长度,km；R为CI对应截面电缆单位长度的交流电阻,Ω/km；R1为CI1对应截面电缆单位长度的交流电阻,Ω/km；R2为CI2对应截面电缆单位长度的交流电阻,Ω /km;IEC 287-3-2—1995的适用范围是中、低压,它不同于前苏联的方法,也不同于原我国水电部的规定,后者都是适用于高压架空线;5 常用电缆的范围根据IEC标准中关于导体和选择的原理和方法,笔者编制了各种不同类别电缆的范围表;其中的部分内容如下：①6～10 kV交联聚乙烯电缆的范围表,见表1;②1 kV低压电缆的范围表,见表2;③架空绝缘电缆的范围表,见表3、表4;并对以上各表作了如下的限定：①取高电价区域华东、华南地区代表电价为05元/kWh,取中电价区域华北、华中、东北地区代表电价为04元/kWh,取低电价区域西南、西北地区代表电价为03元/kWh;②τ是最大负荷损耗小时数,为符合使用习惯,表中转化为最大负荷利用小时数取T max;当cosф=时,单班制τ=1 400 h,对应T max=2 000 h；两班制τ=2 400 h,对应T max=4 000 h；三班制τ=4 500 h,对应T max=6 000 h;我们只要根据电价、T max和计算电流3个参数,从表1～4中便可快捷求取;如果已知条件不像范围表格中所列的那么典型,就应当先以相应的密度曲线中查得其对应的密度j,再通过计算求取;信息来源如某一负荷,计算电流I j=150 A,T=3 000 h,当地的电价P=07元/kWh,求其的方法是：从1 kV 低压密度曲线中可查得T=3 000 h,P=07元/kWh时密度j=1 6 A/mm2,则,,取相近截面95 mm2;6 的讨论按经济条件选择与按技术条件选择截面的比较举例说明：一台水泵电动机三相380 V,37 W,额定电流I N=714 A,启动电流I q=469 A,不频繁启动;馈线断路器整定电流85 A,瞬动电流850 A,年运行时间T=6 000 h,当地电价P=元/kWh,由变电所直配,采用VV-1 3+1芯电缆单根架空明敷,电缆长度L=160 m,环境温度30℃,变电所低压母线短路电流有效值I k=24kA;表1 6～10 kV交联聚乙烯绝缘电缆范围A注:表中数据摘自国际铜业中国协会资料;表2 06/10 kV低压电缆范围表A注：表中数据摘自国际铜业中国协会资料;表3 10 kV-3×单芯架空绝缘电缆范围表A注：1．以铜芯JKYJ单芯电缆为计算依据,其余铜单芯架空电缆也可参考应用；2．表中数据摘自国际铜业协会中国资料;表4 1 kV-4×单芯架空绝缘电缆范围表A信息来源注：以铜芯JKYJ单芯电缆为计算依据,其余铜单芯架空电缆也可参考应用;1 按允许发热条件选截面：I N= A,查表S=3×16+1×10 mm2对应允许电流80 A;2 按允许电压损失校验：设启动时cosΦ=,I q=469 A,L=160m,电流矩为 A-km,查表Δu=157%,不满足要求;若按不频繁启动允许启动电压偏移-15%计,需选择S=3×25+1×16 mm2,对应Δu=%同法,求得正常运行时Δu=%,满足要求;3按选择截面：根据I N= A,T=6 000 h,P=元/kWh,查1 kV低压电缆范围表得S ec=3×70+1×35 mm2;4按短路热稳定条件校验,设短路切除时间t= s,S min=I z×t C式中,I z为短路电流周期分量有效值,A；t为短路切除时间；C为热稳定系数,对PVC电缆C=114,将数值代入上式S min=24 000× mm2,选取S=3×95+1×50 mm2;5低压TN系统接地故障保护灵敏度校验：当S=3×16+1×10时,单相接地故障电流约300 A,断路器不动作;当S=3×70+1×35时,单相接地故障电流约1 100 A,断路器动作,灵敏度为1 100 A/850 A=130,大于125的要求;最终决定截面大小的条件,仍然是短路热稳定条件; 通过对以上例子的分析,我们可以得出以下结论：①通常,按选择的线芯截面大于按载流量选择的截面;大多数情况,二者仅相差2级;换言之,大多数情况下,按载流量选择的截面,放大1～2级,会比较接近值;②有时,按技术条件选择的截面会大于按条件所选择的截面;因此,“经济条件”是必要条件,但还不是充分条件,必须同时满足“技术条件”;③电缆的范围表可见,T max愈大,值愈小;按此条件选择的线芯截面愈大,反则反之;经济寿命变化时的变化这是较为现实的问题,有可能出现;设N=30年,VV-1电缆寿命期效果见图2,图2中曲线1、2、3分别表示N=30、10、5年的状况;曲线的起点都是25 mm2,那是按载流量条件选择的线芯截面;3条曲线的纵坐标各不相同;但N=30年与10年横坐标相同,都是70 mm2,且选择的总费用TOC,大大小于按载流量所选截面, 经济效益很明显;当N=5年时,左移至35 mm2,但与采用70 mm2截面相比,总费用TOC仅相差不到10%,仍然低于按载流量选择截面的TOC值;1—30年；2—10年；3—5年图2 VV-1电缆寿命期效果年最大负荷利用小时数对的影响从范围表很明显看到T max的影响,VV-1电缆不同运行时间总费用利用率见图3;图3中3条曲线分别代表T max=7000、4000、2000 h;曲线起点同样是按载流量所选择的截面25 mm2,曲线的最低点分别是95、70、50 mm2;1—T max=7 000 h；2—4 000 h；3—2 000 h图3 VV-1电缆不同运行时间总费用利用率曲线在最低点处变化很平坦,曲线3从50～70 mm2,TOC总费用只变化%；曲线1从95～70 mm2,TOC总费用也仅相差%,因此,在工程设计中,不必过分追求T的准确性,只需要根据不同行业年最大负荷利用小时数的统计数据就可以了,详见表5;表5 不同行业的年最大负荷利用小时数回收年限由于按选择电缆截面时,截面较大,使初期投资增加,那么增加的投资要用多少年才能收回,让我们计算一个例子;某一负载I N=90 A,选用VV-13芯电缆供电,电缆长100m,当地电价05元/kＷh,请分别绘制3 000、5 000、7 000 h不同小时数的TOC-N曲线;经计算,按载流量选择截面为3×25 mm2;按选择截面分别为：3 000 h→3×50 mm2；5 000 h→3×70 mm2；7 000 h→3×95 mm2;一班制、二班制、三班制时VV-1型电缆发热截面与的比较曲线图分别见图4～6,图中两曲线之交点表示总费用相等,它们对应回收年限分别为368、281、236年;图4 VV-1型电缆发热截面与比较一班制图5 VV-1型电缆发热截面与比较两班制图6 VV-1型电缆发热截面与比较三班制从图4～6可见：①T max愈大,回收年限愈短;②曲线在交点之后,每年都有节约,节约的数字逐年加大,经济效益十分明显,见表6;③如果预计工程的使用年份小于回收年限,则不必按来选择电缆截面,以免多增加的投资不能回收;表6 逐年节约费用比较7 采用经济选型的经济效益分析1 以VV-1三芯电缆为例,其负载电流总费用曲线见图7;设某负载电流为80 A,寿命期为30年,其节约的费用数据见表7;由此可见,经济效益十分明显;表7 负载电流80 A,寿命期30年电缆采用经济选型节约的费用数据信息请登陆:输配电设备网图7 VV-1电缆负载电流总费用曲线2 2001年,全国35 kV及以下产量约25万km,其中1 kV级约216万km,平均截面为70 mm2,采用经济选型后,平均截面增至约120 mm2,线损可节约42%；10～35 kV级约34万km,平均截面为120 mm2,采用经济选型后,平均截面约增至185 mm2,线损可节约35%;以上总计,全年节省损耗442万kW,年节电量为111亿kWh;按容量电价252元/kW·年,平均电度价04元/kWh计,每年节约电费约555亿,并可减少二氧化碳的年排放量390 000 t;可见,无论是从节约电能的角度,还是从环境保护的角度出发,我们都应该在电气工程中采用经济选型;8 结论1 线芯截面选择时,技术和经济是相互依存的两个方面;电缆截面的经济选型是选择方法的重要发展;2 电缆截面经济选型的实用方法是非常方便的,很容易掌握;3 按选择电缆截面,通常大于按载流量所选的截面,但总费用支出会很小,而且增加的初期投资一般仅需2～4年即可收回;4 大力推广“按选择电缆截面”,节约总费用、节省能源,有利于环境保护,有明显的经济效益和社会效益,是利国利民的大好事;于你要选什么线还不好说,我给你各种电缆线的用途,自己考虑考虑：规格型号名称使用范围-=常规电缆=-VV VLVVY VLY聚氯乙烯绝缘聚氯乙烯聚乙烯护套电力电缆敷设在室内、隧道及管道中VV22 VLV22 VV23 VLV23聚氯乙烯绝缘聚氯乙烯聚乙烯护套钢带铠装电力电缆敷设在室内、隧道内直埋土壤,电缆能承受机械外力作用;VV32 VLV32 VV33 VLV33 VV42 VLV42 VV43 VLV43聚氯乙烯绝缘聚氯乙烯聚乙烯护套钢丝铠装电力电缆敷设在高落差地区,电缆能承受机械外力作用及相当的拉力;YJV YJLVYJY YJLY交联聚乙烯绝缘聚氯乙烯聚乙烯护套电力电缆敷设在室内、隧道及管道中,电缆不能承受机械外力作用;YJV22 YJLV22 YJV23 YJLV23交联聚乙烯绝缘聚氯乙烯聚乙烯护套钢带铠装电力电缆敷设在室内、隧道内直埋土YJV32 YJLV32 YJV33 YJLV33 YJV42 YJLV42 YJV43 YJLV43交联聚乙烯绝缘聚氯乙烯聚乙烯护套钢丝铠装电力电缆敷设在高落差地区,电缆能承受机械外力作用及相当的拉力;KVV KVVRKVY KVYR聚氯乙烯绝缘聚氯乙烯聚乙烯护套控制电缆敷设在室内、电缆沟、管道内及地下;KVV22 KVV23聚氯乙烯绝缘聚氯乙烯聚乙烯护套钢带铠装控制电缆敷设在室内、电缆沟、管道内及地下,电缆能承受机械外力作用;KVVP KVVP2 KVVRP聚氯乙烯绝缘聚氯乙烯护套铜带铜丝编织屏蔽控制电缆敷设在室内、电缆沟、管道内及地下,电缆具有防干扰能力;KYJV KYJVR KYJY KYJYR交联聚乙烯绝缘聚氯乙烯聚乙烯护套控制电缆敷设在室内、电缆沟、管道内及地下;KYJV22 KYJV23交联聚乙烯绝缘聚氯乙烯聚乙烯护套钢带铠装控制电缆敷设在室内、电缆沟、管道内及地下,电缆能承受机械外力作用;KYJVP KYJYP2 KYJYRP交联聚乙烯绝缘聚氯乙烯聚乙烯护套铜带铜丝编织屏蔽控制电缆敷设在室内、电缆沟、管道内及地下,电缆具有防干扰能力;JKV JKLVJKY JKLYJKYJ JKLYJ聚氯乙烯/聚乙烯交联聚乙烯绝缘架空电缆用于架空电力传输等场所;JKTRYJ软铜芯交联聚乙烯绝缘架空电缆用于变压器引下线;JKLYJ/Q交联聚乙烯绝缘轻型架空电缆用于架空电力传输等场所;JKLGYJ JKLGYJ/Q钢芯铝绞线交联聚乙烯绝缘架空电缆用于架空电力传输等场所,并能承受相当的拉力;LJ LGJ铝绞线及钢芯铝绞线用于架空固定敷设;-=特种电缆=-ZR-X阻燃电缆敷设在对阻燃有要求的场所,GZR电缆敷设在阻燃要求特别高的场所;GZR-X隔氧层阻燃电缆WDZR-X低烟无卤阻燃电缆敷设在对低烟无卤和阻燃有要求的场所,GWDZR电缆敷设在要求低烟无卤阻燃性能特别高的场所;GWDZR-X隔氧层低烟无卤阻燃电缆NH-X耐火电缆敷设在对耐火有要求的室内、隧道及管道中,GNH电缆除耐火外要求高阻燃的场所;GNH-X隔氧层耐火电缆WDNH-X低烟无卤耐火电缆敷设在有低烟无卤耐火要求的室内、隧道及管道中,GWDNH电缆除低烟无卤耐火特性要求外,对阻燃性能有更高要求的场所; GWDNH-X隔氧层低烟无卤耐火电缆FS-X防水电缆敷设在地下水位常年较高,对防水有较高要求的地区;H-X耐寒电缆敷设在环境温度常年较低,对抗低温有较高要求的地区; FYS-X环保型防白蚁、防鼠电缆用于白蚁和鼠害严重地区以及有阻燃要求地区的电力电缆、控制电缆电力电缆价格表2010年电力电缆最新价格表。

电缆线规格型号一览表（一）一、电线电缆产品主要分为五大类:1、裸电线及裸导体制品本类产品的主要特征是：纯的导体金属，无绝缘及护套层，如钢芯铝绞线、铜铝汇流排、电力机车线等；加工工艺主要是压力加工，如熔炼、压延、拉制、绞合/紧压绞合等；产品主要用在城郊、农村、用户主线、开关柜等。

2、电力电缆本类产品主要特征是：在导体外挤(绕)包绝缘层，如架空绝缘电缆，或几芯绞合(对应电力系统的相线、零线和地线),如二芯以上架空绝缘电缆，或再增加护套层，如塑料/橡套电线电缆。

主要的工艺技术有拉制、绞合、绝缘挤出(绕包)、成缆、铠装、护层挤出等，各种产品的不同工序组合有一定区别。

产品主要用在发、配、输、变、供电线路中的强电电能传输，通过的电流大(几十安至几千安)、电压高(220V至500kV及以上)。

3、电气装备用电线电缆该类产品主要特征是：品种规格繁多，应用范围广泛，使用电压在1kV及以下较多，面对特殊场合不断衍生新的产品，如耐火线缆、阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温/耐磨线缆、医用/农用/矿用线缆、薄壁电线等。

4、通讯电缆及光纤(本公司目前不生产该类产品，故作简略介绍)随着近二十多年来，通讯行业的飞速发展，产品也有惊人的发展速度。

从过去的简单的电话电报线缆发展到几千对的话缆、同轴缆、光缆、数据电缆，甚至组合通讯缆等。

该类产品结构尺寸通常较小而均匀，制造精度要求高。

5、电磁线(绕组线)(本公司目前不生产该类产品，故作简略介绍)主要用于各种电机、仪器仪表等。

电线电缆的衍生/新产品:电线电缆的衍生/新产品主要是因应用场合、应用要求不同及装备的方便性和降低装备成本等的要求，而采用新材料、特殊材料、或改变产品结构采用不同材料如阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温线缆等；改变产品结构如：耐火电缆等；提高工艺要求如：医用线缆等；组合产品如：OPGW等；方便安装和降低装备成本如：预制分支电缆等。

井下低压电缆的选型计算一、按持续允许电流选择截面：KI cc≥I n式中：I cc——空气温度为25℃时，电缆允许载流量，安；K—-环境温度矫正系数;I n--用电设备持续工作电流,安;用电设备持续工作电流的计算：1、向单台或两台电动机供电的电缆，以电动机的额定电流或额定电流和计算，不考虑需求系数。

2、向三台及三台以上电动机供电的电缆,应按需求的系数法计算:P=K r·∑P N …….⑴P——干线电缆所供负荷的计算功率,千瓦；K r——需用系数；∑P N——干线电缆所供的电动机额定功率之和，千瓦；干线电缆中所通过的工作电流，P·1000I W = -——————……。

⑵√3·U N·cos￠U N-—电网额定电压,伏；cos￠--平均功率因数供多台电动机的干线电缆，由于每一段电缆所流过的电流不同，应分段按流过的电流大小选择各段电缆截面,如差别不大时,一般选用同一截面。

各种截面矿用橡套电缆长期允许负荷电流如下表：注：表列中间周围环境温度为＋25℃,主芯线长期允许工作温升为＋65℃，当环境温度不等于＋25℃时,应乘以修正系数,才是电缆的长时允许载流量.二、按正常运行时，计算网络的电压损失：电压损失由三部分组成（三个以上部分的计算方法相同：∑⊿U=⊿U T+⊿U1+⊿U2⊿U T——变压器中的电压损失,伏；⊿U1——干线电缆中的电压损失，伏；⊿U2--支线电缆中的电压损失,伏；①、支线电缆中的电压损失⊿U2的计算⊿U2 = I N L2√3（R0cos￠+X0sin￠）= (R0+X0tan￠）p N L2/ U NL2—-支线电缆的实际长度，公里；I N——电动机的额定电流，安；p N——电动机的额定功率，瓦；U N--电网的额定电压,伏；R0、X0—-支线电缆单位长度的电阻和电抗，欧/公里;cos￠、sin￠、tan￠——电动机的额定功率因数及相应的正玄正切值(cos￠2 + sin￠2 = 1）660V铜芯橡套软电缆每千瓦公里负荷矩的电压损失％注：电缆线芯为65℃②、干线电缆中的电压损失⊿U1的计算与⊿U2相同，所不同处是计算⊿U1时的P（通过干线电缆的功率）和功率因数cos￠应按(1）和(2）计算。
