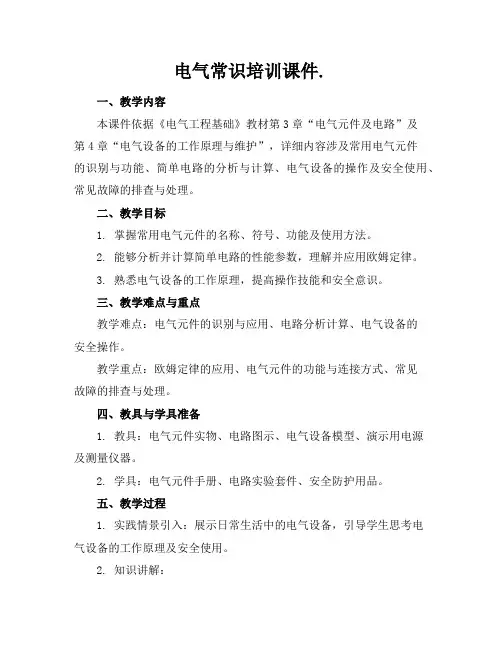

电气常识培训课件.一、教学内容本课件依据《电气工程基础》教材第3章“电气元件及电路”及第4章“电气设备的工作原理与维护”，详细内容涉及常用电气元件的识别与功能、简单电路的分析与计算、电气设备的操作及安全使用、常见故障的排查与处理。

二、教学目标1. 掌握常用电气元件的名称、符号、功能及使用方法。

2. 能够分析并计算简单电路的性能参数，理解并应用欧姆定律。

3. 熟悉电气设备的工作原理，提高操作技能和安全意识。

三、教学难点与重点教学难点：电气元件的识别与应用、电路分析计算、电气设备的安全操作。

教学重点：欧姆定律的应用、电气元件的功能与连接方式、常见故障的排查与处理。

四、教具与学具准备1. 教具：电气元件实物、电路图示、电气设备模型、演示用电源及测量仪器。

2. 学具：电气元件手册、电路实验套件、安全防护用品。

五、教学过程1. 实践情景引入：展示日常生活中的电气设备，引导学生思考电气设备的工作原理及安全使用。

2. 知识讲解：a. 介绍常用电气元件的名称、符号、功能及使用方法。

b. 讲解简单电路的分析与计算，强调欧姆定律的应用。

c. 深入解析电气设备的工作原理，强调操作安全。

3. 例题讲解：选取具有代表性的例题，指导学生进行分析和计算。

4. 随堂练习：布置相关练习题，巩固所学知识。

5. 互动环节：组织学生进行电气元件识别、电路搭建及故障排查比赛。

六、板书设计1. 常用电气元件的名称、符号、功能。

2. 简单电路的分析与计算方法。

3. 电气设备工作原理及安全操作注意事项。

七、作业设计1. 作业题目：a. 列举三种常用电气元件，并说明其功能。

b. 计算给定简单电路的电流、电压及功率。

c. 分析并给出一种常见电气设备故障的原因及处理方法。

2. 答案：a. 三种常用电气元件：电阻、电容、电感。

功能：电阻阻碍电流流动，电容储存电能，电感储存磁能。

b. 根据欧姆定律计算。

c. 常见电气设备故障：线路短路。

原因：绝缘损坏导致电流过大。

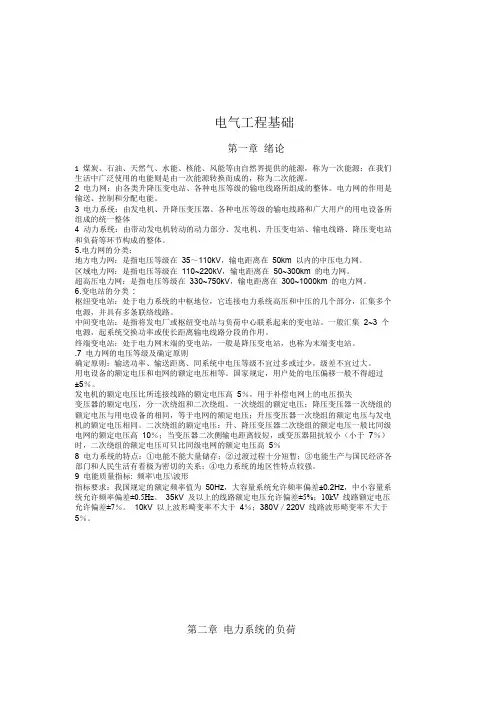

电气工程基础第一章绪论1 煤炭、石油、天然气、水能、核能、风能等由自然界提供的能源，称为一次能源；在我们生活中广泛使用的电能则是由一次能源转换而成的，称为二次能源。

2 电力网：由各类升降压变电站、各种电压等级的输电线路所组成的整体。

电力网的作用是输送、控制和分配电能。

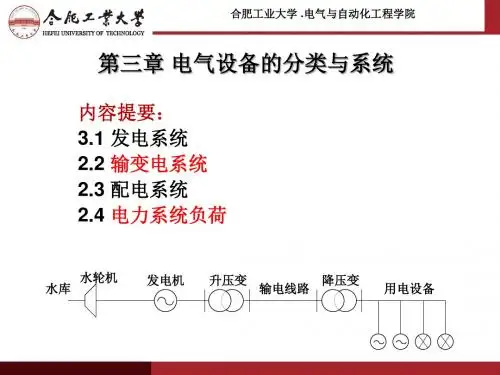

3 电力系统：由发电机、升降压变压器、各种电压等级的输电线路和广大用户的用电设备所组成的统一整体4 动力系统：由带动发电机转动的动力部分、发电机、升压变电站、输电线路、降压变电站和负荷等环节构成的整体。

5.电力网的分类：地方电力网：是指电压等级在35～110kV，输电距离在50km 以内的中压电力网。

区域电力网：是指电压等级在110~220kV，输电距离在50~300km 的电力网。

超高压电力网：是指电压等级在330~750kV，输电距离在300~1000km 的电力网。

6.变电站的分类:枢纽变电站：处于电力系统的中枢地位，它连接电力系统高压和中压的几个部分，汇集多个电源，并具有多条联络线路。

中间变电站：是指将发电厂或枢纽变电站与负荷中心联系起来的变电站。

一般汇集2~3 个电源，起系统交换功率或使长距离输电线路分段的作用。

终端变电站：处于电力网末端的变电站，一般是降压变电站，也称为末端变电站。

.7 电力网的电压等级及确定原则确定原则：输送功率、输送距离、同系统中电压等级不宜过多或过少，级差不宜过大。

用电设备的额定电压和电网的额定电压相等。

国家规定，用户处的电压偏移一般不得超过±5％。

发电机的额定电压比所连接线路的额定电压高5％，用于补偿电网上的电压损失变压器的额定电压，分一次绕组和二次绕组。

一次绕组的额定电压：降压变压器一次绕组的额定电压与用电设备的相同，等于电网的额定电压；升压变压器一次绕组的额定电压与发电机的额定电压相同。

二次绕组的额定电压：升、降压变压器二次绕组的额定电压一般比同级电网的额定电压高10％；当变压器二次侧输电距离较短，或变压器阻抗较小（小于7％）时，二次绕组的额定电压可只比同级电网的额定电压高5％8 电力系统的特点：①电能不能大量储存；②过渡过程十分短暂；③电能生产与国民经济各部门和人民生活有着极为密切的关系；④电力系统的地区性特点较强。

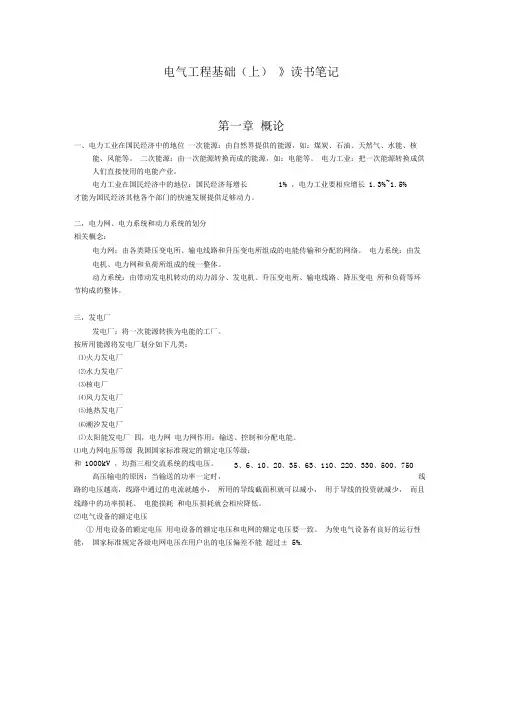

电气工程基础（上）》读书笔记第一章概论一、电力工业在国民经济中的地位一次能源：由自然界提供的能源，如：煤炭、石油、天然气、水能、核能、风能等。

二次能源：由一次能源转换而成的能源，如：电能等。

电力工业：把一次能源转换成供人们直接使用的电能产业。

电力工业在国民经济中的地位：国民经济每增长1% ，电力工业要相应增长1.3%~1.5%才能为国民经济其他各个部门的快速发展提供足够动力。

二，电力网、电力系统和动力系统的划分相关概念：电力网：由各类降压变电所、输电线路和升压变电所组成的电能传输和分配的网络。

电力系统：由发电机、电力网和负荷所组成的统一整体。

动力系统：由带动发电机转动的动力部分、发电机、升压变电所、输电线路、降压变电所和负荷等环节构成的整体。

三，发电厂发电厂：将一次能源转换为电能的工厂。

按所用能源将发电厂划分如下几类：⑴火力发电厂⑵水力发电厂⑶核电厂⑷风力发电厂⑸地热发电厂⑹潮汐发电厂⑺太阳能发电厂四，电力网电力网作用：输送、控制和分配电能。

⑴电力网电压等级我国国家标准规定的额定电压等级：和1000kV ，均指三相交流系统的线电压。

3、6、10、20、35、63、110、220、330、500、750高压输电的原因：当输送的功率一定时，线路的电压越高，线路中通过的电流就越小，所用的导线截面积就可以减小，用于导线的投资就减少，而且线路中的功率损耗、电能损耗和电压损耗就会相应降低。

⑵电气设备的额定电压①用电设备的额定电压用电设备的额定电压和电网的额定电压要一致。

为使电气设备有良好的运行性能，国家标准规定各级电网电压在用户出的电压偏差不能超过± 5%.② 发电机的额定电压 由于发电机总是在线路的首端，所以它的额定电压应比电网额定电压高 电网的电压损失。

③ 变压器的额定电压a 变压器一次绕组的额定电压等于电网的额定电压，但是，当变压器一次绕组直接与 发电机的出线端相连时，其一次绕组的额定电压应与发电机的额定电压相同。

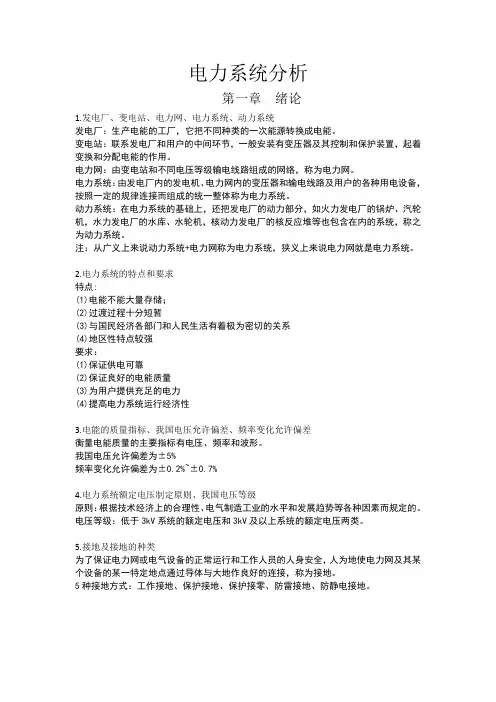

电力系统分析第一章绪论1.发电厂、变电站、电力网、电力系统、动力系统发电厂：生产电能的工厂，它把不同种类的一次能源转换成电能。

变电站：联系发电厂和用户的中间环节，一般安装有变压器及其控制和保护装置，起着变换和分配电能的作用。

电力网：由变电站和不同电压等级输电线路组成的网络，称为电力网。

电力系统：由发电厂内的发电机、电力网内的变压器和输电线路及用户的各种用电设备，按照一定的规律连接而组成的统一整体称为电力系统。

动力系统：在电力系统的基础上，还把发电厂的动力部分，如火力发电厂的锅炉、汽轮机，水力发电厂的水库、水轮机，核动力发电厂的核反应堆等也包含在内的系统，称之为动力系统。

注：从广义上来说动力系统+电力网称为电力系统，狭义上来说电力网就是电力系统。

2.电力系统的特点和要求特点:(1)电能不能大量存储；(2)过渡过程十分短暂(3)与国民经济各部门和人民生活有着极为密切的关系(4)地区性特点较强要求：(1)保证供电可靠(2)保证良好的电能质量(3)为用户提供充足的电力(4)提高电力系统运行经济性3.电能的质量指标、我国电压允许偏差、频率变化允许偏差衡量电能质量的主要指标有电压、频率和波形。

我国电压允许偏差为±5%频率变化允许偏差为±0.2%~±0.7%4.电力系统额定电压制定原则、我国电压等级原则：根据技术经济上的合理性、电气制造工业的水平和发展趋势等各种因素而规定的。

电压等级：低于3kV系统的额定电压和3kV及以上系统的额定电压两类。

5.接地及接地的种类为了保证电力网或电气设备的正常运行和工作人员的人身安全，人为地使电力网及其某个设备的某一特定地点通过导体与大地作良好的连接，称为接地。

5种接地方式：工作接地、保护接地、保护接零、防雷接地、防静电接地。

6.中性点的接地方式及特点（1）中性点不接地------保护接地（2）中性点直接接地------保护接零（3）中性点经消弧线圈接地（4）中性点经电阻接地第二章发电系统1.能源的分类、电能（1）按获得的方法分：一次能源：能源的直接提供者，例如煤炭、石油、天然气、水能、风能等二次能源：由一次能源转成而成的能源，例如电能、蒸汽、煤气等（2）按被利用的程度分常规能源：已被人们广泛利用的能源，例如煤炭、石油、天然气、水能等新能源：用新发展的科学技术开发利用的能源，例如太阳能、风能、海洋能、地热能等（3）按能否再生分可再生能源：自然界中可以不断再生并且有规律地得到补充的能源，例如水能、风能、太阳能、海洋能等。

《电气工程基础》题解（第1章）1-1 简述我国电力工业的现状和发展前景？答：建国以来我国的电力工业得到了飞速的发展，在电源建设、电网建设和电源结构建设等方面均取得了世人瞩目的成就。

目前我国电力工业已进入“大机组”、“大电网”、“超高压”、“高自动化”的发展阶段。

截至2000年，全国装机容量已达316GW，年发电量1.3*1012KW•h,均居世界第二位，成为一个电力大国。

不过与发达国家相比仍有较大差距。

主要体现在，我国电力工业的分布和发展还很不平衡，管理水平和技术水平都有待提高，人均占有电力也只有0.25KW。

电力工业还需持续、稳步地发展。

我国电力工业地发展方针是一方面优先开发水电、积极发展火电、稳步发展核电、因地制宜利用其他可再生能源发电，搞好水电的“西电东送”和火电的“北电南送”建设；另一方面，要继续深化电力体制改革，实施厂网分开，实行竞价上网，建立竞争、开放、规范的电力市场。

随着总装机容量为18200MW的三峡水电站的建成，将为我国的电力工业发展注入强大的活力和深远的影响。

2009年三峡电站全部建成投产后，将会通过15回500KV交流输电线路和3回500KV直流双极输电线路，将其巨大的电能向周围的区域电网辐射，逐步建成以三峡电站为核心的全国联合电网。

1-2 电能生产的主要特点是什么？组成电力系统运行有何优点？答：电能生产主要有以下特点：⑴电能的生产和使用同时完成。

在任一时刻，系统的发电量只能取决于同一时刻用户的用电量。

因此，在系统中必须保持电能的生产、输送、和使用处于一种动态的平衡。

⑵正常输电过程和故障过程都非常迅速。

电能是以电磁波的形式传播的，所以不论是正常的输电过程还是发生故障的过程都极为迅速，因此，为了保证电力系统的正常运行，必须设置完善的自动控制和保护系统。

⑶具有较强的地区性特点。

电力系统的规模越来越大，其覆盖的地区也越来越广，各地区的自然资源情况存在较大差别，因此制定电力系统的发展和运行规划时必须充分考虑地区特点。
