实验五差动放大电路

一、实验目的

1、熟悉差动放大器的工作原理。

2、掌握差动放大器的基本测试方法。

二、实验仪器

1、双踪示波器

2、数字万用表

3、信号源

三、实验内容及步骤

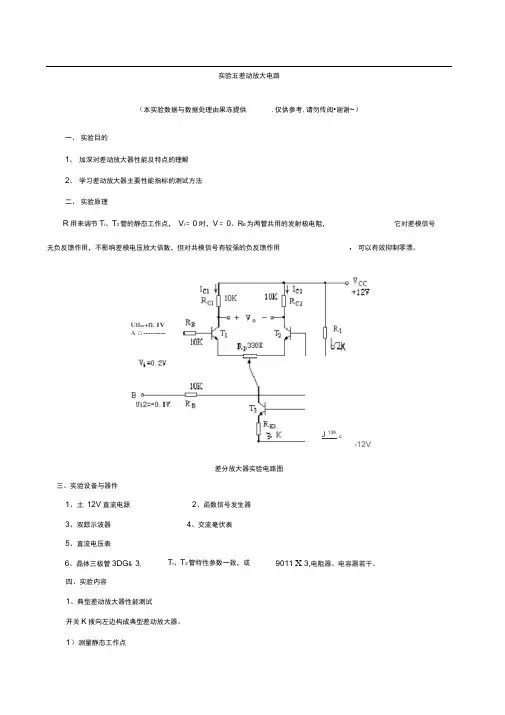

实验电路如图5-1所示

1、测量静态工作点。

(1)调零

将Vi1和Vi2输入端短路并接地,接通直流电源,调节电位器Rpo,使双端(AB)输出电压V0=0。

2、测量静态工作点。

测量V1、V2、V3各极对地电压填入表5、1中

表5、1数据记录表14

2、测量差模电压放大倍数。

在输入端加入直流信号Vid=+0.1V,按表5、2要求测量并记录,由测量值数据算出单端和双端输出的电压放大倍数。注意先调好直流信号的OUT1和OUT2,使其分别为+0.1和-0.1,再接入Vi1和Vi2。

3、测量共模电压放大倍数

将输入Vi、Vi2短接,接到信号源的输入端,信号源另一端接地。直流信号分先后接OUT1和OUT2,分别测量并填入表5.2。由测量数据算出单端和双端输出的电压放大倍数。进一步算出共模抑制比:

CMRR=A d/A C

表5.2 数据记录表15
